UB400MP - Lehtipuhallin MAKITA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lehtipuhallintarvike
Merkki	Makita
Malli	UB400MP
Kokonaispituus	810 mm
Nettopaino	1,7 kg
Ilmamäärä (DUX60:n kanssa)	0 - 14,8 m³/min
Ilmamäärä (DUX18:n kanssa)	0 - 12,6 m³/min
Ilmamäärä (UX01G + BL4040:n kanssa)	0 - 15,8 m³/min
Ilmamäärä (EX2650LH:n kanssa)	0 - 14,3 m³/min
Virtalähde	Litiumioniakku (moottorista riippuen) tai polttomoottori
Yhteensopivat moottoriyksiköt	DUX60, DUX18, UX01G, EX2650LH
Käyttötarkoitus	Lehtien ja kevyiden roskien puhallus
Päämateriaali	Vahvistettu muovi
Melutaso	Katso moottorin käyttöohje
Vaaditut suojavarusteet	Suojalasit, kuulosuojaimet, liukuestekengät
Turvaetäisyys	vähintään 15 m
Säännöllinen huolto	Puhdistus käytön jälkeen, akselin voitelu 30 tunnin välein
Varaosat saatavana	Sovitusletku, suulakkeen jatko, litteä suutin, kourusuutinsarja
Korjattavuus	Vain Makitan valtuutettu huolto
Takuu	Katso Makitan ehdot

Usein kysytyt kysymykset - UB400MP MAKITA

Kuinka kiinnitän lisävarusteen letkun moottoriin?

Poista suojakupu, käännä vipua kohti lisävarustetta, kohdista tappi nuolimerkin kanssa, työnnä sisään, kunnes vapautuspainike tulee esiin, käännä sitten vipua kohti moottoria.

Mitkä moottorit ovat yhteensopivia UB400MP:n kanssa?

Langattomat monitoimimoottorit DUX60, DUX18, UX01G ja polttomoottori EX2650LH ovat hyväksyttyjä.

Kuinka huollan puhallinta käytön jälkeen?

Puhdista pöly kuivalla tai kostealla liinalla (saippuavesi). Älä käytä bensiiniä tai liuottimia. Voitele moottorin akseli 30 tunnin välein Makita N2 -rasvalla.

Mitä lisävarusteita voin käyttää?

Voit lisätä sovitusletkun, suulakkeen jatkeen, litteän suuttimen tai kourusuutinsarjan (myydään erikseen).

Mikä on noudatettava turvaetäisyys?

Pidä vähintään 15 metrin etäisyys itsesi ja lähellä olevien ihmisten tai eläinten välillä.

Mitä teen, jos tuulettimet eivät pyöri?

Pysäytä moottori välittömästi. Tarkista letkun ja moottorin välinen liitäntä. Jos ongelma jatkuu, ota yhteys Makitan valtuutettuun huoltoon.

Voinko käyttää puhallinta sateella?

Ei, älä altista laitetta sateelle. Käytä sitä vain kuivalla säällä.

Kuinka säilytän lisävarustetta, kun se ei ole käytössä?

Kiinnitä suojakupu letkun päähän suojaamaan sitä. Säilytä kuivassa paikassa, poissa lasten ulottuvilta.

Mitä suojavarusteita minun tulee käyttää?

Käytä suojalaseja, kuulosuojaimia, liukuestekenkiä ja pitkiä housuja. Vältä väljiä vaatteita.

Missä voin korjauttaa UB400MP:n?

Anna kaikki korjaukset Makitan valtuutetulle huoltokeskukselle. Käytä vain alkuperäisiä varaosia.

KÄYTTÖOHJE UB400MP MAKITA

Malli: UB400MP
Kapasiteetti *1 Ilmantuotto 0–14,3 m		^3/min
		Puhallusnopeus (keskiarvo) 0–49,1 m/s
		Puhallusnopeus (maksimi) 0–59,0 m/s
Kapasiteetit *2 Ilmantuotto 0–12,6 m		^3/min
		Puhallusnopeus (keskiarvo) 0–41,8 m/s
		Puhallusnopeus (maksimi) 0–50,3 m/s
Kapasiteetit *3 Ilmantuotto 0–15,3 m		^3/min
		Puhallusnopeus (keskiarvo) 0–52,4 m/s
		Puhallusnopeus (maksimi) 0–63,0 m/s
Kapasiteetit *4 Ilmantuotto 0–14,3 m		^3/min
		Puhallusnopeus (keskiarvo) 0–47,7 m/s
		Puhallusnopeus (maksimi) 0–57,4 m/s
Kokonaispituus 810 mm
Nettopaino 1,7 kg

*1. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimoottoriyksikön DUX60 kanssa

*2. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimoottoriyksikön DUX18 kanssa

*3. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimooottoriyksikön UX01G (ja akun BL4040) kanssa

*4. Puhallinlisävarusteen kapasiteetit monitoimimooottoriyksikön EX2650LH kanssa

- Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitetyt tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.

- Tekniset tiedot voivat vaihdella maittain.

Hyväksytty teholähde

Tämä laite on hyväksytty käytettäväksi vain seuraavien teholähteiden kanssa:

• DUX60, DUX18, UX01G -akkukäyttöinen monitoimimooottoriyksikkö
  • EX2650LH -monitoimimooottoriyksikkö

HUOMAA: Euroopan maissa (Iso-Britannia ja Venäjä mukaan lukien), Australiassa, Uudessa-Seelannissa, Koreassa, Kiinassa, Etelä-Afrikassa ja muissa maissa, joissa on voimassa sähkömagneettisia häiriöitä (EMI) säätelevä lainsäädäntö, tätä lisäva-rustetta ei saa käyttää sellaisten DUX60-yksiköiden kanssa, joiden sarjanumero on pienempi kuin 85630 ja päättyy kirjaimeen Y. Jos DUX60-yksikön sarjanu-mero vastaa seuraavia ehtoja, yksikköä voi käyttää tämän lisävarusteen kanssa myös edellä mainituissa maissa:

• Sarjanumero on 85630Y tai sarjanumeron numero-osa on suurempi kuin 85630 ja viimeinen merkki on Y
• Mikä tahansa sarjanumero, jossa viimeinen kirjain on muu kuin Y

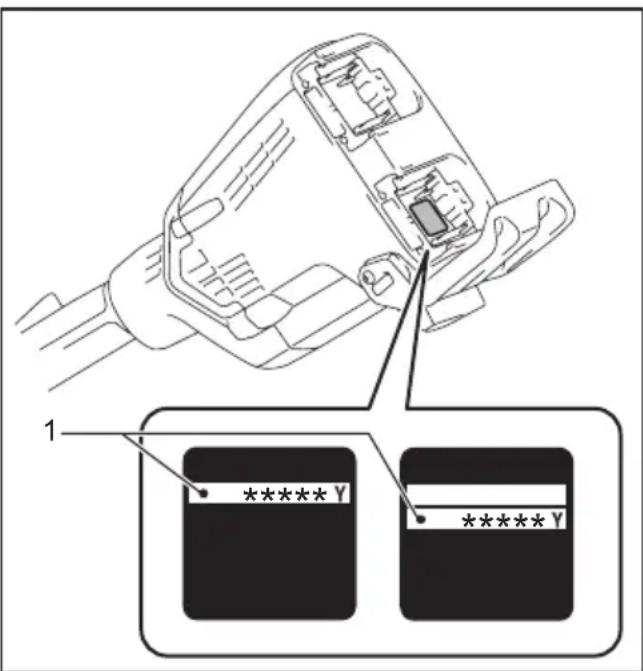

  * Sarjanumero on merkitty akkuliitäntään alla olevan kuvan mukaisesti. Tarran malli voi vaihdella.

1 ******* Y ******* Y

1. Sarjanumero

⚠️ VAROITUS: Älä koskaan liitä laitetta hyväksymättömään teholähteeseen. Hyväksymätön yhdistelmä voi aiheuttaa vakavia vammoja.

Symbolit

Laitteessa on mahdollisesti käytetty seuraavia symboleja. Opettele niiden merkitys ennen käyttöä.

	Noudata erityistä varovaisuutta ja kiinnitä huomiota.
	Lue käyttöohje.
	Pidä kädet kaukana pyörivistä osista.
	Pidä sivulliset kaukana työalueelta.
	Käytä suojalaseja ja kuulosuojaimia.
	Pitkät hiukset voivat aiheuttaa takertumisonnettomuuden.
	Pysy vähintään 15 m etäisyydellä.
Ni-MH Li-ion	Koskee vain EU-maitaKäytetyillä sähkö- ja elektroniikkalaitteilla, paristoilla ja akuilla voi olla negatiivisia ympäristö- ja terveysvaikutuksia niissä käytettyjen haitallisten osien takia.Älä hävitä sähkö- ja elektroniikkalaitteita tai akkuja kotitalousjätteen mukana!Vanhoja sähkö- ja elektroniikkalaitteita, paristoja ja akkuja koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet, paristot ja akut on kierrä- tettävä toimittamalla ne erilliseen, ympäris- tönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen.Tämä on ilmaistu laitteessa olevalla ylive- detyn roska-astian symbolilla.

Käyttötarkoitus

Tämä lisälaite on suunniteltu vain pölyn puhallukseen yhdistettynä hyväksyttyyn tehoyksikköön. Älä koskaan käytä lisälaitetta mihinkään muuhun tarkoitukseen. Lisälaitteen väärinkäyttö voi aiheuttaa vakavia vammoja.

EU-vaatimustenmukaisuusvakuutus

Koskee vain Euroopan maita

Valmistaja: Makita Europe N.V., osoite: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. valtuuttaa Kazuhisa Makinon laatimaan teknisen tiedoston ja vakuuttaa yksinomaisella vastuullaan, että seuraavat tuotteet:

Nimike: Puhallinisävaruste. Tyyppinimike: UB400MP.

Täyttävät kaikki 2006/42/EY sekä seuraavien EY/EU direktiivien olennaiset määräykset: 2000/14/EY ja on valmistettu seuraavien harmonisoitujen standardien mukaan: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Vakuutuksen paikka ja päivämäärä: Kortenberg, Belgium. 28. 6. 2023

Vastuuhenkilö: Kazuhisa Makino, Director - Makita Europe N.V.

TURVAVAROITUKSET

Puhaltimen turvallisuusohjeet

VAROITUS: Lue kaikki tämän koneen ikana toimitetut turvallisuusohjeet, ohjeet, vitukset ja tekniset tiedot sekä tehoyksikön yttöohjeet ennen sen käyttämistä. Seuraavassa teltujen ohjeiden noudattamatta jättäminen saattaa taa sähköiskuun, tulipaloon ja/tai käyttäjän tai ullisten vakavaan loukkaantumiseen.

Säilytä varoitukset ja ohjeet tule- vaa käyttöä varten.

Termit "sähköharja/sähkölakaisin" ja "laite" viittaavat varoituksissa ja turvaohjeissa lisälaitteen ja tehoyksikön yhdistelmään.

Termi "moottori" varoituksissa ja varotoimissa viittaa teholähteen moottoriin tai sähkömoottoriin.

Koulutus

1. Lue ohjeet huolellisesti. Perehdy puhaltimen säätimiin ja asianmukaiseen käyttöön.
2. Älä koskaan anna lasten, henkilöiden, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa puhaltimen käytöstä, tai henkilöiden, jotka eivät ole perehtyneet näihin käyttöohjeisiin, käyttää puhallinta. Paikallisissa määräyksissä saatetaan asettaa käytölle vähimmäisikäraja.
3. Älä koskaan käytä puhallinta, jos lähistöllä on muita sivullisia henkilöitä, erityisesti lapsia tai lemmikkieläimiä.
4. Muista, että käyttäjä vastaa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuudelleen.

Valmistelu

1. Käytä aina lujia jalkineita ja pitkiä housuja puhaltimen käytön aikana.
2. Älä käytä löysiä vaatteita tai koruja, jotka voivat imeytyä ilmanottoaukkoon. Pidä pitkät hiukset etäällä ilmanottoaukoista.
3. Käytä aina suojalaseja silmiesi suojaami- seksi tapaturmia vastaan sähkökäyttöisten laitteiden käytön aikana. Suojalasien täytyy noudattaa ANSI Z87.1 Yhdysvalloissa, EN 166 Euroopassa tai AS/NZS 1336 Australiassa / Uudessa Seelannissa olevia vaatimuksia. Australiassa / Uudessa Seelannissa on lain- mukaisesti pakollista käyttää kasvosuojaimia myös kasvojen suojaamiseksi.

Työnantajien velvollisuksiin kuuluu varmistaa, että laitteen käyttäjät ja työpaikan välittömässä läheisyydessä olevat muut sivulliset henkilöt käyttävät asianmukaisia henkilönsuojaimia.

1. Pölyärsytyksen välttämiseksi on suositeltavaa käyttää kasvosuojusta.
2. Käytä laitetta käyttäessäsi aina luistamattomia turvajalkineita. Luistamattomat turvakärjellä varustetut turvasaappaat ja -kengät vähentävät tapaturmavaaraa.
3. Käytä aina kuulosuojaimia. Melulle altistuminen saattaa aiheuttaa kuulokyvyn heikentymistä.
4. Käynnistä ja käytä moottoria vain ulkona hyvin ilmastoidulla alueella. Käyttö suljetulla tai huonosti ilmastoidulla alueella voi aiheuttaa kuoleman tukehtuminen tai häkämyrkytyksen takia.

Käyttö

1. Pidä lapset, sivulliset ja lemmikit poissa alueelta. Pidä kaikki lapset, sivulliset ja lemmikit vähintään 15 m etäisyydellä. Tämän 15 m alueen ulkopuolella on yhä riski lentävistä esineistä. Sivullisten tulisi pitää silmäsuojuk-sia. Jos sinua lähestytään, pysäytä moottori tai kone.

▶ Kuva1

1. Sammuta puhallin ja irrota akkupaketti tai sytytystulpan hattu. Varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet

2. aina poistuessasi puhaltimen luota

3. ennen tukosten selvittämistä
4. ennen puhaltimen tarkastamista, puhdistamista tai kunnossapitoa

5. jos puhallin alkaa täristä epänormaalisti.

6. Käytä puhallinta vain päivänvalossa tai kirkkaassa keinovalossa.

7. Säilytä aina tasapainosi, äläkä kurkottele liian pitkälle.
8. Varmista aina tukeva jalansija rinteessä työskennellessäsi.
9. Kävele, älä koskaan juokse.
10. Älä päästä roskia jäähdytysilma-aukkihin.
11. Älä koskaan puhalla roskia ihmisiä päin.
12. Käytä puhallinta suositellussa käyttöasennossa kiinteän ja tasaisen pinnan päällä.
13. Älä käytä puhallinta korkeissa paikoissa.
14. Älä koskaan suuntaa suutinta ketään lähellä olevaa kohti, kun käytät puhallinta.

15. Älä tuki imuaukkoa ja/tai puhaltimen ulostuloa.

16. Varo, etteivät pöly tai lika tuki imuaukkoa tai puhaltimen ulostuloa pölyisillä alueilla työskenneltäessä.

17. Älä käytä muita kuin Makitan toimittamia suuttimia.

18. Älä käytä puhallinta pallojen, kumiveneen tai vastaavan täyttämiseen.

19. Älä käytä puhallinta avoimen ikkunan tai vastaavan läheisyydessä.

20. Puhallinta suositellaan käytettäväksi vain silloin, kun sen käytöstä ei aiheudu kohtuutonta häiriötä – ei aikaisin aamulla tai myöhään illalla.
21. Irtoroskat on suositeltavaa irrottaa haravalla tai harjalla ennen puhaltimen käyttöä.
22. Kostuta hieman pintoja tai käytä tarvittaessa vesisumutinta ennen puhaltamista pölyisissä käyttöolosuhteissa.
23. Säädä puhaltimen suuttimen pituus niin, että ilmavirta voi toimia lähellä maanpintaa.
24. Sammuta puhallin välittömästi, jos puhaltimeen kohdistuu ulkopuolisia iskuja tai siinä on epätavallista melua tai tärinää. Irrota akkupaketti tai sytytystulpan hattu ja tarkista puhallin vaurion varalta ennen sen uudelleen käynnistämistä ja käyttöä. Jos puhallin on vaurioitunut, korjauta se valtuutetussa Makita-huoltoliikkeessä.
25. Älä työnnä sormia tai mitään esineitä imuauk- koon tai puhaltimen ulostuloon.
26. Estä tahaton käynnistyminen. Varmista, että kytkin on asetettu off-asentoon, ennen akku-paketin asentamista tai puhaltimen nosta-mista tai kantamista. Puhaltimen kantaminen sormi kytkimellä tai sen liittäminen virran-syöttöön kytkimen ollessa päällä kasvattaa tapaturmariskejä.
27. Älä koskaan puhalla vaarallisia esineitä, kuten nauloja, lasinsirpaleita tai teriä.
28. Älä käytä puhallinta tulenarkojen materiaalien lähellä.
29. Vältä puhaltimen pitkäaikaista käyttämistä alhaisissa lämpötiloissa.
30. Sammuta moottori ja irrota sytytystulpan suojus tai akkupaketti ennen laitteen kokoamista ja säätämistä.
31. Pue suojavarusteet päälle ennen moottorin käynnistämistä.
32. Tarkista ennen moottorin käynnistämistä, ettei laitteessa ole vaurioita tai irrallisia ruuveja/muttereita ja että laite on koottu oikein. Tarkista, että kaikki säätimet ja kytkimet toimivat kevyesti. Puhdista ja kuivaa kahvat.
33. Älä koskaan yritä käynnistää moottoria, jos kone on vaurioitunut tai puutteellisesti koottu.
34. Säädä olkahihna ja kahva käyttäjän koon mukaan.
35. Kun moottori käy vain tyhjäkäynnillä, kiinnitä kantovaljaat.
36. Käytä olkahihnaa, kun käytät laitetta. Kannattele laitetta tukevasti oikealla puolellasi.
    ▶ Kuva2
37. Pidä etukahvasta vasemmalla kädellä ja

takakahvasta oikealla kädellä, ei ole väliä oletko oikeakätinen tai vasenkätinen. Kiedo sormet ja peukalot kahvojen ympärille.

1. Älä koskaan yritä käyttää laitteita yhdellä kädellä. Hallinnan menetys voi aiheuttaa vakavia tai hengenvaarallisia vammoja. Voit vähentää vammojen riskiä pitämällä kädet ja jalat kaukana harjoista tai lakaisuteloista.
2. Jos laitteeseen kohdistuu voimakas isku tai se putoaa, tarkista laitteen kunto ennen työn jat-kamista. Tarkista polttoainejärjestelmä poltto-ainevuotojen varalta ja säätimet ja turvalaitteet toimintahäiriön varalta. Jos on syytä epäillä työkalun vaurioituneen, pyydä valtuutettua huoltoliikettä tarkistamaan ja tarvittaessa korjaamaan laite.
3. Noudata tehoyksikön käyttöohjeita ohjausvivun ja kytkimen asianmukaisesta käytöstä.
4. Älä aseta kuumaa laitetta kuivan ruohon tai palavien materiaalien päälle käytön aikana tai jälkeen.
5. Tarkista laitteen käynnistys- ja hallintaohjeet tehoyksikön käyttöohjeista.

Polttoaineen lisäys

1. Sammuta moottori ennen polttoaineen lisää-mistä. Pidä etäällä avotulesta ja kipinöistä. Älä tupakoi tankkauksen aikana. Seurauksena voi olla räjähdys ja/tai tulipalo.
2. Lisää polttoainetta vain ulkona. Polttoaineen lisääminen suljetuissa tiloissa voi johtaa polttoaineen höyryjen räjähtämiseen.
3. Vältä kosketusta polttoaineeseen tai moottori-öljyn. Älä hengitä polttoaineen höyryjä. Mikäli polttoainetta tai öljyä pääsee roiskumaan moottoriin ja/tai maahan, pyyhi se pois välittömästi. Jos polttoainetta roiskuu vaatteille, vaihda ne välittömästi estääksesi niiden syttymisen palamaan.
4. Kierrä polttoainesäilion korkki tiukasti kiinni täytön jälkeen. Siirry ainakin 3 m (10 jalkaa) päähän tankkauspaikasta ennen moottorin käynnistämistä.
5. Kuljeta ja varastoi polttoaineet hyväksytyssä säiliössä. Pidä lapset kaukana säilytetystä polttoaineesta.

Kuljetus

1. Pysäytä moottori kuljetuksen aikana. Muutoin vahingossa tapahtuva käynnistyminen voi aiheuttaa tapaturman.
2. Varmista, että laite on turvallisessa asennossa autokuljetuksen aikana polttoainevuotojen välttämiseksi.
3. Nosta koko laite maasta sitä kannettaessa. Laitteen raahaaminen maassa voi johtaa polttoainesäiliön vaurioitumiseen, polttoainevuotoihin ja tulipaloon.
4. Kun kuljetat laitetta, kanna sitä vaaka-asennossa pitämällä kiinni varresta. Pidä kuuma äänenvaimennin irti kehostasi.

Tärinä

1. Voimakas tärinä voi aiheuttaa heikosta verenkierrosta kärsiville henkilöille verisuoni- tai hermostovammoja. Tärinä voi aiheuttaa seuraavia oireita sormissa, käsissä tai ranteissa:

tunnottomuutta, pistelevää kipua, pistoksia, ihonvärin tai ihon muutoksia. Jos tällaisia oireita ilmenee, hakeudu lääkärin hoitoon. Voit pienentää valkosormisuussyndrooman riskiä pitämällä kätesi lämpiminä käytön aikana ja huolehtimalla siitä, että laite ja sen lisävarusteet ovat kunnossa.

Kunnossapito ja säilytys

1. Varmista puhaltimen käyttöturvallisuus tarkastamalla, että kaikki mutterit, pultit ja ruuvit ovat kireällä.
2. Jos jokin osa on kulunut tai vaurioitunut, vaihda se Makitan varaosaan.
3. Säilytä puhallinta kuivassa paikassa lasten ulottumattomissa.
4. Kun pysäytät puhaltimen tarkistusta, huoltoa, varastointia tai lisävarusteen vaihtamista varten, kytke puhaltimen virta pois päältä, varmista, että kaikki liikkuvat osat pysähtyvät täysin, ja irrota sitten akkupaketti tai sytytystulpan hattu. Anna puhaltimen jäähtyä ennen sen käsittelemistä. Pidä puhaltimesta hyvin huolta ja pidä se puhtaana.
5. Anna puhaltimen jäähtyä aina ennen sen asettamista säilytykseen.
6. Älä altista puhallinta sateelle. Varastoi puhallin sisätiloihin.
7. Kun nostat puhallinta, nosta jaloillasi ja varo vahingoittamasta selkääsi.
8. Voit vähentää tulipalon vaaraa siten, ettet koskaan huolla laitetta avotulen läheisyydessä.
9. Puhdista laite aina pölystä ja liasta. Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin muoviosat voivat halkeilla tai värit ja muoto voivat muuttua.
10. Kiristä jokaisen käytön jälkeen kaikki ruuvit ja mutterit, lukuun ottamatta kaasuttimen säätöruuveja.
11. Älä yritä tehdä mitään huolto- ja korjaustöitä, joita ei ole kuvattu tässä kirjasessa tai teho-yksikön käyttöohjeessa. Pyydä valtuutettua huoltoliikettä tekemään tällaiset työt.
12. Noudata voitelu- ja lisävarusteiden vaihto-ohjeita.
13. Käytä aina pelkästään aitoja varaosia ja lisävarusteita. Muiden valmistajien varaosien tai lisävarusteiden käyttäminen voi aiheuttaa laitteiden hajoamisen, aineellisia vahinkoja tai vakavia vammoja.
14. Pyydä valtuutettua huoltoliikettä tarkistamaan ja huoltamaan laite säännöllisin välein.
15. Ennen kuin asetat laitteen säilytykseen, puhdista ja huolla se perusteellisesti. Irrota sytytystulpan suojus tai akkupaketti. Valuta polttoaine pois, kun moottori on jäähtynyt.
16. Älä tue laitetta esimerkiksi seinää vasten. Muutoin se voi kaatua ja aiheuttaa vammoja.

Akkukäyttöisen työkalun käyttö ja hoito

1. Lataa akkua vain valmistajan määrittämällä laturilla. Tietylle akkupaketille sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään muun- tyyppisen akkupaketin yhteydessä.
2. Käytä sähkötyökaluja vain määritysten

mukaisten akkujen kanssa. Muuntyyppisten akkujen käyttäminen voi aiheuttaa loukkaantumistai tulipalovaaran.

1. Kun akku ei ole käytössä, säilytä se erillään metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
2. Akusta voi vuotaa nestettä, jos sitä käsitellään väärin. Vältä kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Ulos purkautunut akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.
3. Älä käytä viallista tai muunneltua akkua tai työkalua. Vialliset tai muunnellut akut voivat toimia odottamattomasti aiheuttamalla tulipalo-, räjähdys- tai tapaturmavaaran.
4. Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistus tulelle tai yli 130 °C lämpötiloille voi aiheuttaa räjähdyksen.
5. Noudata kaikkia latausohjeita, äläkä lataa akkua tai työkalua ohjeissa määritettyjen lämpötilarajojen ulkopuolella. Väärin tai ohjeissa määritettyjen lämpötilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tapaturmavaaraa.

Sähköturvallisuus ja akku

1. Älä hävitä akkuja polttamalla. Akkukenno voi räjähtää. Tarkista, onko paikallisissa määräyksissä erityisiä laitetta koskevia hävitysohjeita.
2. Älä avaa tai riko akkuja. Akusta mahdollisesti vuotava elektrolyytti on syövyttävää ja saattaa vaurioittaa ihoa tai silmiä. Se saattaa olla myrkyllistä nieltynä.
3. Älä lataa akkua sateessa tai kosteissa olosuhteissa.
4. Älä lataa akkua ulkona.
5. Älä käsittele laturia tai sen liitinosaa ja latausliittimiä märin käsin.

Huolto

1. Anna pätevän korjaajan huoltaa sähkötyökalusi käyttäen vain identtisiä varaosia. Näin varmistetaan, että sähkötyökalun turvallisuus säilyy.

2. Älä koskaan huolla viallisia akkuja. Akkujen huolto on suoritettava ainoastaan valmistajan tai valtuutetun huoltoliikkeen toimesta.

Ensiapu

1. Varmista, että ensiapupakkaus on käytettävissä työpaikan läheisyydessä. Täydennä ensiapulaukun sisältöä aina käytön mukaan.
2. Kun hälytät apua, ilmoita seuraavat tiedot:

— onnettomuuden tapahtumapaikka
— mitä on tapahtunut
— loukkaantuneiden henkilöiden määrä
— vammatyyppi
— oma nimesi

SÄILYTÄ NÄMÄ OHJEET.

⚠️VAROITUS: ÄLÄ anna työkalun helppokäyt- töisyyden (toistuvan käytön aikaansaama) johtaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen.

VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.

⚠️VAROITUS: Tämän laitteen käyttäminen voi tuottaa kemikaalipitoista pölyä, joka voi aiheuttaa hengityselinsairauksia tai muita sairauksia. Tällaisia kemikaaleja ovat esimerkiksi tietyt torjunta-aineissa, lannoitteissa ja rikkaruohomyrkyissä käytetyt yhdisteet. Näille altistumisen aiheuttama riski riippuu tällaisen työn toistuvuudesta. Voit vähentää altistumista näille kemikaaleille työskentelemällä hyvin ilmastoiduissa tiloissa ja käyttämällä hyväksyttyjä turvalaitteita, esimerkiksi hengityssuojaimia, jotka on tarkoitettu erityisesti mikroskooppisten hiukkasten suodattamiseen.

OSIEN KUVAUS

▶ Kuva3: 1. Kansi 2. Putki 3. Etusuutin

KOKOONPANO

⚠️VAROITUS: Sammuta moottori ja irrota sytytystulpan hattu tai akkupaketti ennen laitteiden kokoamista ja säätämistä. Muussa tapauksessa tuulettimet voivat liikkua ja aiheuttaa vammoja.
⚠️VAROITUS: Kun kokoat ja säädät laitetta, laita se aina maahan. Laitteiden kokoaminen tai säätäminen pystyasennossa voi aiheuttaa vakavia vammoja.
⚠VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöoppaan varoituksia ja varotoimenpiteitä.

Työkalun putken asentaminen

⚠HUOMIO: Tarkista aina asennuksen jälkeen, että lisälaiteputki on kiinni. Virheellinen asennus voi johtaa laitteen irtoamiseen tehoyksiköstä ja aiheuttaa henkilövahinkoja.

Työkalun putken kiinnittäminen voimanlähteeseen.

1. Irrota putken päässä oleva kansi.
   ▶ Kuva4: 1. Putki 2. Kansi

HUOMAUTUS: Älä hävitä kantta, koska niitä tarvitaan lisälaitteen varastoimiseen.

1. Käännä vipua laitetta kohti.
   ▶ Kuva5: 1. Vipu
2. Kohdista tappi nuolimerkkiin tehoyksikössä.

Työnnä putkea, kunnes vapautuspainike ponnahtaa

ylös.

Varmista, että asentoviiva on tehoyksikön nuolimerkin kärjen kohdalla ja että tehoyksikön nuolimerkki ja putken nuolimerkki ovat vastakkain.

▶ Kuva6: 1. Vapautuspainike 2. Tehoyksikön nuolimerkki 3. Tappi 4. Sijaintilinja 5. Putken nuolimerkki

1. Käännä vipua moottoriyksikköä kohti.

▶ Kuva7: 1. Vipu

Varmista, että vivun pinta on putken suuntainen.

HUOMAUTUS: Älä kiristä vipua, jos lisälaiteputki ei ole paikallaan. Vipu voi tällöin kiristää käyttöakselin suuaukkoa liikaa ja vahingoittaa sitä.

Poista putki kääntämällä vipua lisälaitetta kohti ja vedä putkea ulos painamalla samalla vapautuspainiketta.

▶ Kuva8: 1. Vapautuspainike 2. Vipu 3. Putki

Lattasuuttimen tai jatkosuuttimen asentaminen

Lisävaruste

1. Irrota etusuutin kääntämällä sitä kuvan mukaisesti.

▶ Kuva9: 1. Etusuutin

1. Kiinnitä sovitinputki lisälaitteeseen ja lukitse se paikoilleen kääntämällä sitä.

▶ Kuva10: 1. Sovitinputki 2. Lisälaite

1. Kiinnitä lattasuutin tai jatkosuutin sovitinputkeen ja lukitse se paikalleen kiertämällä.

▶ Kuva11: 1. Lattasuutin 2. Jatkosuutin 3. Sovitinputki

HUOMAUTUS: Urat lattasuuttimen syvällä puolella tai jatkosuuttimessa eivät ole käytettä- vissä. Varmista, että käytät kuvassa näkyviä uria lattasuuttimen tai jatkosuuttimen liittämiseksi.

TYÖSKENTELY

⚠VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöoppaan varoituksia ja varotoimenpiteitä.
⚠️VAROITUS: Säädä ripustimen asento ja olkahihna mukaviksi itsellesi ennen käyttöä.

⚠HUOMIO: Älä aseta konetta maahan, kun se on kytketty päälle. Hiekkaa tai pölyä voi päästä sisään imuaukon kautta, mikä voi aiheuttaa toimintahäiriön tai henkilövamman.

Pitele konetta tukevasti kahdessa kädessä ja suorita puhallus liikuttamalla sitä hitaasti ympäriinsä. Jos puhallat rakennuksen, suuren kiven tai ajoneuvon ympärillä, suuntaa suutin siivuun. Kun teet toimintoa nurkassa, aloita nurkasta ja jatka siten laajemmalle alueelle. Säädä ilmannopeutta virtayksikön liipaisinkytkimellä tai kaasuvivulla ympäristön tai käyttöolosuhteiden mukaisesti.

▶ Kuva12

KUNNOSSAPITO

⚠️VAROITUS: Ennen laitteen tarkistamista tai huoltoa, sammuta moottori ja irrota akkupaketti tai pystäytä moottori ja irrota sytytystulpan hattu. Muussa tapauksessa tuulettimet voivat liikkua ja aiheuttaa vakavia vammoja.

⚠️VAROITUS: Kun tarkastat tai huollat laitetta, laita se aina maahan. Laitteiden kokoaminen tai säätäminen pystyasennossa voi aiheuttaa vakavia vammoja.

⚠ VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöoppaan varoituksia ja varotoimenpiteitä.

HUOMAUTUS: Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen värit ja muoto voivat muuttua. Muutoin laitteeseen voi tulla värjäytymiä, muodon vääristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen.

Koneen puhdistus

Puhdista kone pyyhkimällä pölyt kuivalla liinalla tai kostuta liina saippuaveteen ja rutista kuivaksi.

▶ Kuva13

Poista pöly tai lika lisälaitteen takana olevan imuaukon ympäristöstä.

▶ Kuva14: 1. Imuaukko

Yleinen tarkastus

Tarkista vaurioituneet osat. Pyydä tarvittaessa valtuutettua huoltoliikettä vaihtamaan ne.

Liikkuvien osien voitelu

HUOMAUTUS: Noudata mukana toimitettujen ohjeiden määrittelemiä aikavälejä ja voiteluaine-määriä. Muuten riittämätön voitelu voi vaurioittaa liikkuvia osia.

Käyttöakseli:

Lisää voitelurasvaa (Makita-rasva N No.2 tai vastaava) 30 käyttötunnin välein.

▶ Kuva15

HUOMAA: Voit hankkia aitoa Makita-rasvaa omalta Makita-jälleenmyyjältäsi.

Säilytys

Kun säilytät lisälaitetta erillään tehoyksiköstä, laita putken päähän suojus.

▶ Kuva16

Tarkastus- ja huoltovälit

Käyttötunnit Ennen käyttöä Päivittäin (10			tuntia)	30 tuntia
Koko yksikkö Tarkasta silmämääräisesti ovatko osat vaurioituneet		√	-	-
Käyttöakseli Rasva - -				√
Teholähde Lisätietoja teholähteen käyttöoppaasta

VIANMÄÄRITYS

Tarkista kone ensin itse, ennen kuin viet sen korjattavaksi. Jos havaitset ongelman, johon ei löydy ratkaisua ohjeista, älä yritä purkaa konetta. Vie se sen sijaan valtuutettuun Makita-huoltoon. Käytä korjaamiseen aina alkuperäisiä Makita-varaosia.

Epänormaali tila Todennäköinen syy	(toimintahäiriö) Korjaus
Moottori ei käynnisty. - Lisätietoja teholähteen käyttöoppaasta.
Moottori sammuu pian. - Lisätietoja teholähteen käyttöoppaasta.
Moottorin nopeus ei kasva. - Lisätietoja teholähteen käyttöoppaasta.
Tuulettimet eivät käänny.⇒ Sammuta moottori välittömästi.	Tehoyksikön ja lisälaitteen putket eivät kytkeydy kiinni oikein.	Kytke putket oikealla tavalla ohjeiden mukaisesti.
	Epätavallinen käyttöjärjestelmä	Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.
Tehoyksikkö tärisee epänormaalisti.⇒ Sammuta moottori välittömästi.	Epätavallinen käyttöjärjestelmä	Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.
Tuulettimien pyöriminen jatkuu, vaikka liipaisinkytkin/vipu vapau-tetaan.⇒ Sammuta moottori välittömästi.	Teholähde ei toimi kunnolla.	Säädä tyhjäkäyntinopeutta, jos tehoyksikkö on moottoritoiminen. Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.

LISÄVARUSTEET

⚠HUOMIO: Seuraavia lisävarusteita tai -laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita-koneen kanssa. Muiden lisävarusteiden tai -laitteiden käyttö voi aiheuttaa henkilövahinkoja. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Sovitinputki
• Jatkosuutin
  • Lattasuutin
  • Räystässuutinsarja
  • Aito Makitan akku ja laturi

HUOMAA: Jotkin luettelossa mainitut varusteet voivat sisältyä laitetoimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

SPECIFIKĀCIJAS

Liikuvate osade määrimine
