UB401MP - Lehtipuhallin MAKITA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lehtipuhallin (lisävaruste)
Merkki	Makita
Malli	UB401MP
Kokonaispituus	895 mm
Nettopaino	2,1 kg
Ilmamäärä (DUX60:n kanssa)	0 – 14,6 m³/min
Ilmamäärä (DUX18:n kanssa)	0 – 12,4 m³/min
Ilmamäärä (UX01G + BL4040:n kanssa)	0 – 15,6 m³/min
Ilmamäärä (EX2650LH:n kanssa)	0 – 14,1 m³/min
Yhteensopivat moottoroidut yksiköt	DUX60, DUX18, UX01G, EX2650LH
Virtalähde	Moottoroidun yksikön kautta (akku tai polttomoottori)
Käyttötarkoitus	Pölyn ja roskien puhallus
Mukana tuleva suutin	Etusuutin
Valinnaiset lisävarusteet	Litteä suutin, suuttimen jatko, sovitinletku, kourusuutinsarja
Huolto	Puhdista kuivalla liinalla tai saippuavedellä; voitele moottorin akseli 30 tunnin välein Makita N°2 -rasvalla
Turvallisuus	Käytä suojalaseja ja kuulosuojaimia; pidä ihmiset vähintään 15 m päässä; älä käytä löysissä vaatteissa
Korjattavuus	Makitan varaosat; korjaus valtuutetussa huoltokeskuksessa

Usein kysytyt kysymykset - UB401MP MAKITA

Kuinka UB401MP-puhallin kootaan moottoroituun yksikköön?

Kiinnitä ensin lisävarusteen letku moottoroituun työkaluun. Poista letkun pään suojus, käännä vipu lisävarustetta kohti, kohdista tappi nuolimerkkiin, työnnä letkua, kunnes vapautuspainike tulee esiin, käännä vipu moottoroitua työkalua kohti, kunnes vivun pinta on yhdensuuntainen letkun kanssa. Katso kuvia ohjekirjasta.

Mitkä moottoroidut yksiköt ovat yhteensopivia UB401MP:n kanssa?

Tämä lisävaruste on hyväksytty käytettäväksi seuraavien Makita-moottoroitujen yksiköiden kanssa: DUX60 (langaton monitoimimoottori), DUX18, UX01G ja EX2650LH (monitoimimoottori). Älä koskaan käytä lisävarustetta ei-hyväksytyn yksikön kanssa.

Kuinka puhdistat ja huollat puhallinta?

Sammuta moottori ja irrota akku tai sytytystulpan suojus ennen huoltoa. Puhdista kone kuivalla liinalla tai hyvin puristetulla saippuavedellä kostutetulla liinalla. Älä koskaan käytä bensiiniä, bentseeniä tai ohenninta. Poista pöly imuaukosta laitteen takaosasta.

Mitä tehdä, jos tärinää esiintyy?

Pysäytä moottori välittömästi. Epänormaali tärinä voi viitata käyttöjärjestelmän ongelmaan. Ota yhteyttä valtuutettuun Makita-huoltopisteeseen tarkastusta ja korjausta varten.

Mikä on turvaetäisyys?

Pidä vähintään 15 metrin etäisyys käyttäjän ja muiden henkilöiden (lapset, sivulliset, eläimet) välillä. Jopa yli 15 metrin päässä on olemassa esineiden sinkoutumisen aiheuttama loukkaantumisvaara.

Voinko käyttää puhallinta suuttimen jatkokappaleen kanssa?

Kyllä, suuttimen jatko on saatavana lisävarusteena. Asennusta varten irrota etusuutin, kiinnitä sovitinletku lisävarusteeseen ja kierrä suuttimen jatko sovitinletkuun. Käytä sopivia uria kuten ohjekirjassa on kuvattu.

Kuinka voitelet moottorin akselin?

Levitä Makita N°2 -rasvaa (tai vastaavaa) moottorin akselille 30 käyttötunnin välein. Noudata ohjekirjan ohjeita määrän ja tiheyden suhteen, jotta liikkuvat osat eivät vaurioidu.

Mitä tehdä, jos puhaltimet eivät pyöri?

Pysäytä moottori välittömästi. Syynä voi olla virheellinen liitäntä moottoroidun työkalun ja lisävarusteen letkujen välillä tai käyttöjärjestelmän vika. Ota yhteyttä valtuutettuun huoltokeskukseen korjausta varten.

Missä voin korjauttaa puhallimeni?

Kaikki korjaukset, huollot ja säädöt on teetettävä valtuutetussa Makita-huoltopisteessä käyttäen alkuperäisiä Makita-varaosia. Katso lähin huoltopiste Makitan verkkosivuilta tai ota yhteyttä paikalliseen jälleenmyyjään.

Voinko käyttää puhallinta esineiden täyttämiseen?

Ei, puhallin on suunniteltu vain pölyn ja roskien puhaltamiseen. Älä koskaan käytä laitetta ilmapallojen, kumiveneiden tai muiden esineiden täyttämiseen. Väärinkäyttö voi aiheuttaa vakavia vammoja.

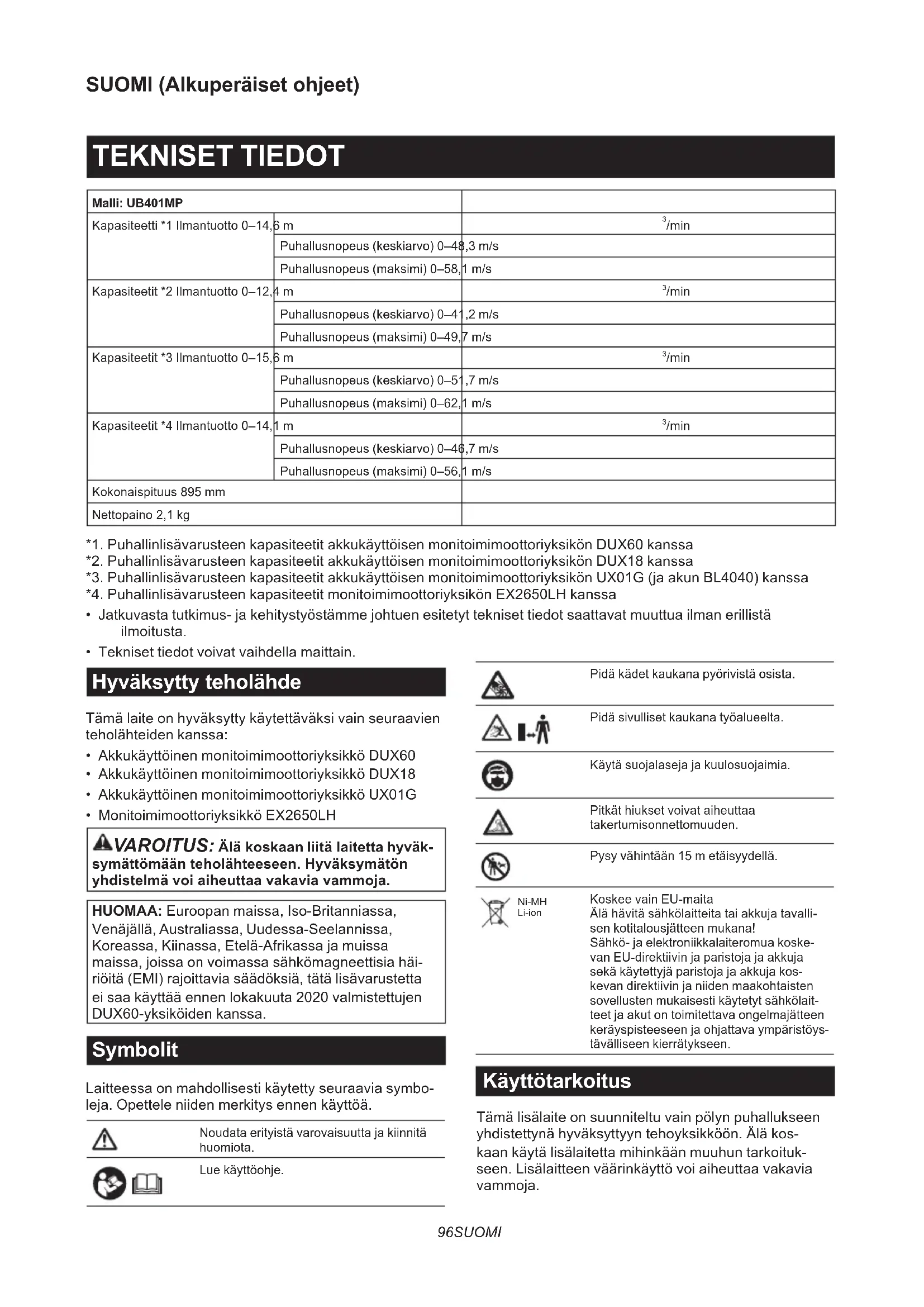

KÄYTTÖOHJE UB401MP MAKITA

Malli: UB401MP
Kapasiteetti *1 Ilmantuotto 0–14,6 m		^3/min
Kapasiteetit *2 Ilmantuotto 0–12,4 m		^3/min
Kapasiteetit *3 Ilmantuotto 0–15,6 m		^3/min
Kapasiteetit *4 Ilmantuotto 0–14,1 m		^3/min
Kokonaispituus 895 mm
Nettopaino 2,1 kg

*1. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimoottoriyksikön DUX60 kanssa

*2. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimoottoriyksikön DUX18 kanssa

*3. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimooottoriyksikön UX01G (ja akun BL4040) kanssa

*4. Puhallinlisävarusteen kapasiteetit monitoimimooottoriyksikön EX2650LH kanssa

- Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitetyt tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.

- Tekniset tiedot voivat vaihdella maittain.

Hyväksytty teholähde

Tämä laite on hyväksytty käytettäväksi vain seuraavien teholähteiden kanssa:

• Akkukäyttöinen monitoimimooottoriyksikkö DUX60
• Akkukäyttöinen monitoimimooottoriyksikkö DUX18
• Akkukäyttöinen monitoimimooottoriyksikkö UX01G
  • Monitoimimooottoriyksikkö EX2650LH

⚠VAROITUS: Älä koskaan liitä laitetta hyväksymättömään teholähteeseen. Hyväksymätön yhdistelmä voi aiheuttaa vakavia vammoja.

HUOMAA: Euroopan maissa, Iso-Britanniassa, Venäjällä, Australiassa, Uudessa-Seelannissa, Koreassa, Kiinassa, Etelä-Afrikassa ja muissa maissa, joissa on voimassa sähkömagneettisia häiriöitä (EMI) rajoittavia säädöksiä, tätä lisävarustetta ei saa käyttää ennen lokakuuta 2020 valmistettujen DUX60-yksiköiden kanssa.

Symbolit

Laitteessa on mahdollisesti käytetty seuraavia symboleja. Opettele niiden merkitys ennen käyttöä.

Noudata erityistä varovaisuutta ja kiinnitä huomiota.

Lue käyttöohje.

		Pidä kädet kaukana pyörivistä osista.
		Pidä sivulliset kaukana työalueelta.
		Käytä suojalaseja ja kuulosuojaimia.
		Pitkät hiukset voivat aiheuttaa takertumisonnettomuuden.
		Pysy vähintään 15 m etäisyydellä.
	Ni-MH Li-ion	Koskee vain EU-maitaÄlä hävitä sähkölaitteita tai akkuja tavalli- sen kotitalousjätteen mukana!Sähkö- ja elektroniikkalaiteromua koske- van EU-direktiivin ja paristoja ja akkuja sekä käytettyjä paristoja ja akkuja kos- kevan direktiivin ja niiden maakohtaisten sovellusten mukaisesti käytetyt sähkölait- teet ja akut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöys- tävälliseen kierrätykseen.

Käyttötarkoitus

Tämä lisälaite on suunniteltu vain pölyn puhallukseen yhdistettynä hyväksyttyyn tehoyksikköön. Älä koskaan käytä lisälaitetta mihinkään muuhun tarkoitukseen. Lisälaitteen väärinkäyttö voi aiheuttaa vakavia vammoja.

EY-vaatimustenmukaisuusvakuutus

Koskee vain Euroopan maita

Valmistaja: Makita Europe N.V., osoite: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. valtuuttaa Hiroshi Tsujimuran laatimaan teknisen tiedoston ja vakuuttaa yksinomaisella vastuullaan, että seuraavat tuotteet:

Nimike: Puhallinisävaruste. Tyyppinimike: UB401MP.

Täyttävät kaikki 2006/42/EY sekä seuraavien EY/EU direktiivien olennaiset määräykset: 2000/14/EY ja on valmistettu seuraavien harmonisoitujen standardien mukaan: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Vakuutuksen paikka ja päivämäärä: Kortenberg, Belgia. 29. 10. 2020

Vastuuhenkilö: Hiroshi Tsujimura, Director – Makita

Europe N.V.

TURVAVAROITUKSET

Puhaltimen turvallisuusohjeet

⚠VAROITUS: Lue kaikki tämän koneen mukana toimitetut turvallisuusohjeet, ohjeet, kuvitukset ja tekniset tiedot sekä tehoyksikön käyttöohjeet ennen sen käyttämistä. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai käyttäjän tai sivullisten vakavaan loukkaantumiseen.

Säilytä varoitukset ja ohjeet tulevaa käyttöä varten.

Termit "sähköharja/sähkölakaisin" ja "laite" viittaavat varoituksissa ja turvaohjeissa lisälaitteen ja tehoyksikön yhdistelmään.

Termi "moottori" varoituksissa ja varotoimissa viittaa teholähteen moottoriin tai sähkömoottoriin.

Koulutus

1. Lue ohjeet huolellisesti. Perehdy puhaltimen säätimiin ja asianmukaiseen käyttöön.
2. Älä koskaan anna lasten, henkilöiden, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa puhaltimen käytöstä, tai henkilöiden, jotka eivät ole perehtyneet näihin käyttöohjeisiin, käyttää puhallinta. Paikallisissa määräyksissä saatetaan asettaa käytölle vähimmäisikäraja.
3. Älä koskaan käytä puhallinta, jos lähistöllä on muita sivullisia henkilöitä, erityisesti lapsia tai lemmikkieläimiä.
4. Muista, että käyttäjä vastaa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuudelleen.

Valmistelu

1. Käytä aina lujia jalkineita ja pitkiä housuja puhaltimen käytön aikana.
2. Älä käytä löysiä vaatteita tai koruja, jotka voivat imeytyä ilmanottoaukkoon. Pidä pitkät hiukset etäällä ilmanottoaukoista.
3. Käytä aina suojalaseja silmiesi suojaami- seksi tapaturmia vastaan sähkökäyttöisten laitteiden käytön aikana. Suojalasien täytyy noudattaa ANSI Z87.1 Yhdysvalloissa, EN 166 Euroopassa tai AS/NZS 1336 Australiassa / Uudessa Seelannissa olevia vaatimuksia. Australiassa / Uudessa Seelannissa on lain- mukaisesti pakollista käyttää kasvosuojaimia myös kasvojen suojaamiseksi.

Työnantajien velvollisuksiin kuuluu varmistaa, että laitteen käyttäjät ja työpaikan välittömässä läheisyydessä olevat muut sivulliset henkilöt käyttävät asianmukaisia henkilönsuojaimia.

1. Pölyärsytyksen välttämiseksi on suositeltavaa käyttää kasvosuojusta.

2. Käytä laitetta käyttäessäsi aina luistamattomia turvajalkineita. Luistamattomat turvakärjellä varustetut turvasaappaat ja -kengät vähentävät tapaturmavaaraa.

3. Käytä aina kuulosuojaimia. Melulle altistuminen saattaa aiheuttaa kuulokyvyn heikentymistä.

4. Käynnistä ja käytä moottoria vain ulkona hyvin ilmastoidulla alueella. Käyttö suljetulla tai huonosti ilmastoidulla alueella voi aiheuttaa kuoleman tukehtuminen tai häkämyrkytyksen takia.

Käyttö

1. Pidä lapset, sivulliset ja lemmikit poissa alueelta. Pidä kaikki lapset, sivulliset ja lemmikit vähintään 15 m etäisyydellä. Tämän 15 m alueen ulkopuolella on yhä riski lentävistä esineistä. Sivullisten tulisi pitää silmäsuojuk-sia. Jos sinua lähestytään, pysäytä moottori tai kone.

▶ Kuva1

1. Sammuta puhallin ja irrota akkupaketti tai sytytystulpan hattu. Varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet

2. aina poistuessasi puhaltimen luota

3. ennen tukosten selvittämistä
4. ennen puhaltimen tarkastamista, puhdistamista tai kunnossapitoa

5. jos puhallin alkaa täristä epänormaalisti.

6. Käytä puhallinta vain päivänvalossa tai kirkkaassa keinovalossa.

7. Säilytä aina tasapainosi, äläkä kurkottele liian pitkälle.
8. Varmista aina tukeva jalansija rinteessä työskennellessäsi.
9. Kävele, älä koskaan juokse.
10. Älä päästä roskia jäähdytysilma-aukkihin.
11. Älä koskaan puhalla roskia ihmisiä päin.
12. Käytä puhallinta suositellussa käyttöasennossa kiinteän ja tasaisen pinnan päällä.
13. Älä käytä puhallinta korkeissa paikoissa.
14. Älä koskaan suuntaa suutinta ketään lähellä olevaa kohti, kun käytät puhallinta.

15. Älä tuki imuaukkoa ja/tai puhaltimen ulostuloa.

16. Varo, etteivät pöly tai lika tuki imuaukkoa tai puhaltimen ulostuloa pölyisillä alueilla työskenneltäessä.

17. Älä käytä muita kuin Makitan toimittamia suuttimia.

18. Älä käytä puhallinta pallojen, kumiveneen tai vastaavan täyttämiseen.

19. Älä käytä puhallinta avoimen ikkunan tai vastaavan läheisyydessä.

20. Puhallinta suositellaan käytettäväksi vain silloin, kun sen käytöstä ei aiheudu kohtuutonta häiriötä – ei aikaisin aamulla tai myöhään illalla.
21. Irtoroskat on suositeltavaa irrottaa haravalla tai harjalla ennen puhaltimen käyttöä.
22. Kostuta hieman pintoja tai käytä tarvittaessa vesisumutinta ennen puhaltamista pölyisissä käyttöolosuhteissa.
23. Säädä puhaltimen suuttimen pituus niin, että ilmavirta voi toimia lähellä maanpintaa.
24. Sammuta puhallin välittömästi, jos puhaltimeen kohdistuu ulkopuolisia iskuja tai siinä on epätavallista melua tai tärinää. Irrota akkupaketti tai sytytystulpan hattu ja tarkista puhallin vaurion varalta ennen sen uudelleen käynnistämistä ja käyttöä. Jos puhallin on vaurioitunut, korjauta se valtuutetussa Makita-huoltoliikkeessä.
25. Älä työnnä sormia tai mitään esineitä imuauk- koon tai puhaltimen ulostuloon.
26. Estä tahaton käynnistyminen. Varmista, että kytkin on asetettu off-asentoon, ennen akku-paketin asentamista tai puhaltimen nosta-mista tai kantamista. Puhaltimen kantaminen sormi kytkimellä tai sen liittäminen virran-syöttöön kytkimen ollessa päällä kasvattaa tapaturmariskejä.
27. Älä koskaan puhalla vaarallisia esineitä, kuten nauloja, lasinsirpaleita tai teriä.
28. Älä käytä puhallinta tulenarkojen materiaalien lähellä.
29. Vältä puhaltimen pitkäaikaista käyttämistä alhaisissa lämpötiloissa.
30. Sammuta moottori ja irrota sytytystulpan suojus tai akkupaketti ennen laitteen kokoamista ja säätämistä.

31. Pue suojavarusteet päälle ennen moottorin käynnistämistä.

32. Tarkista ennen moottorin käynnistämistä, ettei laitteessa ole vaurioita tai irrallisia ruuveja/muttereita ja että laite on koottu oikein. Tarkista, että kaikki säätimet ja kytkimet toimivat kevyesti. Puhdista ja kuivaa kahvat.

33. Älä koskaan yritä käynnistää moottoria, jos kone on vaurioitunut tai puutteellisesti koottu.
34. Säädä olkahihna ja kahva käyttäjän koon mukaan.
35. Kun moottori käy vain tyhjäkäynnillä, kiinnitä kantovaljaat.
36. Käytä olkahihnaa, kun käytät laitetta. Kannattele laitetta tukevasti oikealla puolellasi. ▶ Kuva2
37. Pidä etukahvasta vasemmalla kädellä ja takakahvasta oikealla kädellä, ei ole väliä oletko oikeakätinen tai vasenkätinen. Kiedo sormet ja peukalot kahvojen ympärille.
38. Älä koskaan yritä käyttää laitteita yhdellä kädellä. Hallinnan menetys voi aiheuttaa vakavia tai hengenvaarallisia vammoja. Voit vähentää vammojen riskiä pitämällä kädet ja jalat kaukana harjoista tai lakaisuteloista.
39. Jos laitteeseen kohdistuu voimakas isku tai se putoaa, tarkista laitteen kunto ennen työn jat-kamista. Tarkista polttoainejärjestelmä poltto-ainevuotojen varalta ja säätimet ja turvalaitteet toimintahäiriön varalta. Jos on syytä epäillä työkalun vaurioituneen, pyydä valtuutettua huoltoliikettä tarkistamaan ja tarvittaessa korjaamaan laite.
40. Noudata tehoyksikön käyttöohjeita ohjausvivun ja kytkimen asianmukaisesta käytöstä.
41. Älä aseta kuumaa laitetta kuivan ruohon tai palavien materiaalien päälle käytön aikana tai jälkeen.
42. Tarkista laitteen käynnistys- ja hallintaohjeet tehoyksikön käyttöohjeista.

Polttoaineen lisäys

1. Sammuta moottori ennen polttoaineen lisää-mistä. Pidä etäällä avotulesta ja kipinöistä. Älä tupakoi tankkauksen aikana. Seurauksena voi olla räjähdys ja/tai tulipalo.
2. Lisää polttoainetta vain ulkona. Polttoaineen lisääminen suljetuissa tiloissa voi johtaa polttoaineen höyryjen räjähtämiseen.
3. Vältä kosketusta polttoaineeseen tai moottori-öljyn. Älä hengitä polttoaineen höyryjä. Mikäli polttoainetta tai öljyä pääsee roiskumaan moottoriin ja/tai maahan, pyyhi se pois välittömästi. Jos polttoainetta roiskuu vaatteille, vaihda ne välittömästi estääksesi niiden syttymisen palamaan.
4. Kierrä polttoainesäiliön korkki tiukasti kiinni täytön jälkeen. Siirry ainakin 3 m (10 jalkaa) päähän tankkauspaikasta ennen moottorin käynnistämistä.
5. Kuljeta ja varastoi polttoaineet hyväksytyssä säiliössä. Pidä lapset kaukana säilytetystä polttoaineesta.

Kuljetus

1. Pysäytä moottori kuljetuksen aikana. Muutoin vahingossa tapahtuva käynnistyminen voi aiheuttaa tapaturman.

2. Varmista, että laite on turvallisessa asennossa autokuljetuksen aikana polttoainevuotojen välttämiseksi.

3. Nosta koko laite maasta sitä kannettaessa. Laitteen raahaaminen maassa voi johtaa polttoainesäiliön vaurioitumiseen, polttoainevuotoihin ja tulipaloon.
4. Kun kuljetat laitetta, kanna sitä vaaka-asennossa pitämällä kiinni varresta. Pidä kuuma äänenvaimennin irti kehostasi.

Tärinä

1. Voimakas tärinä voi aiheuttaa heikosta verenkierrosta kärsiville henkilöille verisuoni- tai hermostovammoja. Tärinä voi aiheuttaa seuraavia oireita sormissa, käsissä tai ranteissa: tunnottomuutta, pistelevää kipua, pistoksia, ihonvärin tai ihon muutoksia. Jos tällaisia oireita ilmenee, hakeudu lääkärin hoitoon. Voit pienentää valkosormisuussyndrooman riskiä pitämällä kätesi lämpiminä käytön aikana ja huolehtimalla siitä, että laite ja sen lisävarusteet ovat kunnossa.

Kunnossapito ja säilytys

1. Varmista puhaltimen käyttöturvallisuus tarkastamalla, että kaikki mutterit, pultit ja ruuvit ovat kireällä.
2. Jos jokin osa on kulunut tai vaurioitunut, vaihda se Makitan varaosaan.

3. Säilytä puhallinta kuivassa paikassa lasten ulottumattomissa.

4. Kun pysäytät puhaltimen tarkistusta, huoltoa, varastointia tai lisävarusteen vaihtamista varten, kytke puhaltimen virta pois päältä, varmista, että kaikki liikkuvat osat pysähtyvät täysin, ja irrota sitten akkupaketti tai sytytystulpan hattu. Anna puhaltimen jäähtyä ennen sen käsittelemistä. Pidä puhaltimesta hyvin huolta ja pidä se puhtaana.

5. Anna puhaltimen jäähtyä aina ennen sen asettamista säilytykseen.

6. Älä altista puhallinta sateelle. Varastoi puhallin sisätiloihin.

7. Kun nostat puhallinta, nosta jaloillasi ja varo vahingoittamasta selkääsi.

8. Voit vähentää tulipalon vaaraa siten, ettet koskaan huolla laitetta avotulen läheisyydessä.

9. Puhdista laite aina pölystä ja liasta. Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin muoviosat voivat halkeilla tai värit ja muoto voivat muuttua.

10. Kiristä jokaisen käytön jälkeen kaikki ruuvit ja mutterit, lukuun ottamatta kaasuttimen säätöruuveja.

11. Älä yritä tehdä mitään huolto- ja korjaustöitä, joita ei ole kuvattu tässä kirjasessa tai teho-yksikön käyttöohjeessa. Pyydä valtuutettua huoltoliikettä tekemään tällaiset työt.

12. Noudata voitelu- ja lisävarusteiden vaihto-ohjeita.

13. Käytä aina pelkästään aitoja varaosia ja lisävarusteita. Muiden valmistajien varaosien tai lisävarusteiden käyttäminen voi aiheuttaa laitteiden hajoamisen, aineellisia vahinkoja tai vakavia vammoja.

14. Pyydä valtuutettua huoltoliikettä tarkistamaan ja huoltamaan laite säännöllisin välein.

15. Ennen kuin asetat laitteen säilytykseen, puhdista ja huolla se perusteellisesti. Irrota sytytystulpan suojus tai akkupaketti. Valuta polttoaine pois, kun moottori on jäähtynyt.
16. Älä tue laitetta esimerkiksi seinää vasten. Muutoin se voi kaatua ja aiheuttaa vammoja.

Akkukäyttöisen työkalun käyttö ja hoito

1. Lataa akkua vain valmistajan määrittämällä laturilla. Tietylle akkupaketille sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään muun- tyyppisen akkupaketin yhteydessä.
2. Käytä sähkötyökaluja vain määritysten mukaisten akkujen kanssa. Muuntyyppisten akkujen käyttäminen voi aiheuttaa loukkaantumistai tulipalovaaran.
3. Kun akku ei ole käytössä, säilytä se erillään metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
4. Akusta voi vuotaa nestettä, jos sitä käsitellään väärin. Vältä kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Ulos purkautunut akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.
5. Älä käytä viallista tai muunneltua akkua tai työkalua. Vialliset tai muunnellut akut voivat toimia odottamattomasti aiheuttamalla tulipalo-, räjähdys- tai tapaturmavaaran.
6. Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistus tulelle tai yli 130 °C lämpötiloille voi aiheuttaa räjähdyksen.
7. Noudata kaikkia latausohjeita, äläkä lataa akkua tai työkalua ohjeissa määritettyjen lämpötilarajojen ulkopuolella. Väärin tai ohjeissa määritettyjen lämpötilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tapaturmavaaraa.

Sähköturvallisuus ja akku

1. Älä hävitä akkuja polttamalla. Akkukenno voi räjähtää. Tarkista, onko paikallisissa määräyksissä erityisiä laitetta koskevia hävitysohjeita.
2. Älä avaa tai riko akkuja. Akusta mahdollisesti vuotava elektrolyytti on syövyttävää ja saattaa vaurioittaa ihoa tai silmiä. Se saattaa olla myrkyllistä nieltynä.
3. Älä lataa akkua sateessa tai kosteissa olosuhteissa.
4. Älä lataa akkua ulkona.
5. Älä käsittele laturia tai sen liitinosaa ja latausliittimiä märin käsin.

Huolto

1. Anna pätevän korjaajan huoltaa sähkötyökalusi käyttäen vain identtisiä varaosia. Näin varmistetaan, että sähkötyökalun turvallisuus säilyy.
2. Älä koskaan huolla viallisia akkuja. Akkujen huolto on suoritettava ainoastaan valmistajan tai valtuutetun huoltoliikkeen toimesta.

Ensiapu

1. Varmista, että ensiapupakkaus on käytettävissä työpaikan läheisyydessä. Täydennä ensiapulaukun sisältöä aina käytön mukaan.

2. Kun hälytät apua, ilmoita seuraavat tiedot:

— onnettomuuden tapahtumapaikka
— mitä on tapahtunut
— loukkaantuneiden henkilöiden määrä
— vammatyyppi
— oma nimesi

SÄILYTÄ NÄMÄ OHJEET.

⚠VAROITUS: ÄLÄ anna työkalun helppokäyttöisyyden (toistuvan käytön aikaansaama) johtaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen.

VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.

⚠VAROITUS: Tämän laitteen käyttäminen voi tuottaa kemikaalipitoista pölyä, joka voi aiheuttaa hengityselinsairauksia tai muita sairauksia. Tällaisia kemikaaleja ovat esimerkiksi tietyt torjunta-aineissa, lannoitteissa ja rikkaruohomyrkyissä käytetyt yhdisteet. Näille altistumisen aiheuttama riski riippuu tällaisen työn toistuvuudesta. Voit vähentää altistumista näille kemikaaleille työskentelemällä hyvin ilmastoiduissa tiloissa ja käyttämällä hyväksyttyjä turvalaitteita, esimerkiksi hengityssuojaimia, jotka on tarkoitettu erityisesti mikroskooppisten hiukkasten suodattamiseen.

OSIEN KUVAUS

▶ Kuva3: 1. Kansi 2. Putki 3. Etusuutin

KOKOONPANO

⚠VAROITUS: Sammuta moottori ja irrota sytytystulpan hattu tai akkupaketti ennen laitteiden kokoamista ja säätämistä. Muussa tapauksessa tuulettimet voivat liikkua ja aiheuttaa vammoja.

⚠VAROITUS: Kun kokoat ja säädät laitetta, laita se aina maahan. Laitteiden kokoaminen tai säätäminen pystyasennossa voi aiheuttaa vakavia vammoja.

⚠VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöoppaan varoituksia ja varotoimenpiteitä.

Työkalun putken asentaminen

⚠HUOMIO: Tarkista aina asennuksen jälkeen, että lisälaiteputki on kiinni. Virheellinen asennus voi johtaa laitteen irtoamiseen tehoyksiköstä ja aiheuttaa henkilövahinkoja.

Työkalun putken kiinnittäminen voimanlähteeseen.

1. Irrota putken päässä oleva kansi.

▶ Kuva4: 1. Putki 2. Kansi

HUOMAUTUS: Älä hävitä kantta, koska niitä tarvitaan lisälaitteen varastoimiseen.

1. Käännä vipua laitetta kohti.

▶ Kuva5: 1. Vipu

1. Kohdista tappi nuolimerkkiin tehoyksikössä. Työnnä putkea, kunnes vapautuspainike ponnahtaa ylös.

Varmista, että asentoviiva on tehoyksikön nuolimerkin kärjen kohdalla ja että tehoyksikön nuolimerkki ja putken nuolimerkki ovat vastakkain.

▶ Kuva6: 1. Vapautuspainike 2. Tehoyksikön nuolimerkki 3. Tappi 4. Sijaintilinja 5. Putken nuolimerkki

1. Käännä vipua moottoriyksikköä kohti.

▶ Kuva7: 1. Vipu

Varmista, että vivun pinta on putken suuntainen.

HUOMAUTUS: Älä kiristä vipua, jos lisälaiteputki ei ole paikallaan. Vipu voi tällöin kiristää käyttöakselin suuaukkoa liikaa ja vahingoittaa sitä.

Poista putki kääntämällä vipua lisälaitetta kohti ja vedä putkea ulos painamalla samalla vapautuspainiketta.

▶ Kuva8: 1. Vapautuspainike 2. Vipu 3. Putki

Lattasuuttimen tai jatkosuuttimen asentaminen

Lisävaruste

1. Irrota etusuutin kääntämällä sitä kuvan mukaisesti.
   ▶ Kuva9: 1. Etusuutin
2. Kiinnitä sovitinputki lisälaitteeseen ja lukitse se paikoilleen kääntämällä sitä.
   ▶ Kuva10: 1. Sovitinputki 2. Lisälaite
3. Kiinnitä lattasuutin tai jatkosuutin sovitinputkeen ja lukitse se paikalleen kiertämällä.
   ▶ Kuva11: 1. Lattasuutin 2. Jatkosuutin 3. Sovitinputki

HUOMAUTUS: Urat lattasuuttimen syvällä puolella tai jatkosuuttimessa eivät ole käytettävissä. Varmista, että käytät kuvassa näkyviä uria lattasuuttimen tai jatkosuuttimen liittämiseksi.

TYÖSKENTELY

⚠VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöop- paan varoituksia ja varotoimenpiteitä.
⚠️VAROITUS: Säädä ripustimen asento ja olkahihna mukaviksi itsellesi ennen käyttöä.
⚠HUOMIO: Älä aseta konetta maahan, kun se on kytketty päälle. Hiekkaa tai pölyä voi päästä sisään imuaukon kautta, mikä voi aiheuttaa toimintahäiriön tai henkilövamman.

Pitele konetta tukevasti kahdessa kädessä ja suorita puhallus liikuttamalla sitä hitaasti ympäriinsä. Jos puhallat rakennuksen, suuren kiven tai ajoneuvon ympärillä, suuntaa suutin siivuun. Kun teet toimintoa nurkassa, aloita nurkasta ja jatka siten laajemmalle alueelle. Säädä ilmannopeutta virtayksikön liipaisinkytkimellä tai kaasuvivulla ympäristön tai käyttöolosuhteiden mukaisesti.

▶ Kuva12

KUNNOSSAPITO

⚠VAROITUS: Ennen laitteen tarkistamista tai huoltoa, sammuta moottori ja irrota akkupaketti tai pystäytä moottori ja irrota sytytystulpan hattu. Muussa tapauksessa tuulettimet voivat liikkua ja aiheuttaa vakavia vammoja.
⚠VAROITUS: Kun tarkastat tai huollat laitetta, laita se aina maahan. Laitteiden kokoaminen tai säätäminen pystyasennossa voi aiheuttaa vakavia vammoja.
⚠VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöop- paan varoituksia ja varotoimenpiteitä.
HUOMAUTUS: Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen värit ja muoto voivat muuttua. Muutoin laitteeseen voi tulla värjäytymiä, muodon vääristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen.

Koneen puhdistus

Puhdista kone pyyhkimällä pölyt kuivalla liinalla tai kostuta liina saippuaveteen ja rutista kuivaksi.

▶ Kuva13

Poista pöly tai lika lisälaitteen takana olevan imuaukon ympäristöstä.
▶ Kuva14: 1. Imuaukko

Yleinen tarkastus

Tarkista vaurioituneet osat. Pyydä tarvittaessa valtuutettua huoltoliikettä vaihtamaan ne.

Liikkuvien osien voitelu

HUOMAUTUS: Noudata mukana toimitettujen ohjeiden määrittelemiä aikavälejä ja voiteluaine-määriä. Muuten riittämätön voitelu voi vaurioittaa liikkuvia osia.

Käyttöakseli:

Lisää voitelurasvaa (Makita-rasva N No.2 tai vastaava) 30 käyttötunnin välein.

▶ Kuva15

HUOMAA: Voit hankkia aitoa Makita-rasvaa omalta Makita-jälleenmyyjältäsi.

Säilytys

Kun säilytät lisälaitetta erillään tehoyksiköstä, laita putken päähän suojus.

▶ Kuva16

Tarkastus- ja huoltovälit

Käyttötunnit Ennen käyttöä Päivittäin (10			tuntia)	30 tuntia
Koko yksikkö Tarkasta silmämääräisesti ovatko osat vaurioituneet		√	-	-
Käyttöakseli Rasva - -				√
Teholähde Lisätietoja teholähteen käyttöoppaasta

VIANMÄÄRITYS

Tarkista kone ensin itse, ennen kuin viet sen korjattavaksi. Jos havaitset ongelman, johon ei löydy ratkaisua ohjeista, älä yritä purkaa konetta. Vie se sen sijaan valtuutettuun Makita-huoltoon. Käytä korjaamiseen aina alkuperäisiä Makita-varaosia.

Epänormaali tila Todennäköinen syy	(toimintahäiriö) Korjaus
Moottori ei käynnisty. - Lisätietoja teholähteen käyttöoppaasta.
Moottori sammuu pian. - Lisätietoja teholähteen käyttöoppaasta.
Moottorin nopeus ei kasva. - Lisätietoja teholähteen käyttöoppaasta.
Tuulettimet eivät käänny.⇒ Sammuta moottori välittömästi.	Tehoyksikön ja lisälaitteen putket eivät kytkeydy kiinni oikein.	Kytke putket oikealla tavalla ohjeiden mukaisesti.
	Epätavallinen käyttöjärjestelmä Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.
Tehoyksikkö tärisee epänormaalisti.⇒ Sammuta moottori välittömästi.	Epätavallinen käyttöjärjestelmä Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.
Tuulettimien pyöriminen jatkuu, vaikka liipaisinkytkin/vipu vapau-tetaan.⇒ Sammuta moottori välittömästi.	Teholähde ei toimi kunnolla. Säädä tyhjäkäyntinopeutta, jos tehoyksikkö on moottoritoiminen. Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.

LISÄVARUSTEET

⚠HUOMIO: Seuraavia lisävarusteita tai -laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita-koneen kanssa. Muiden lisävarusteiden tai -laitteiden käyttö voi aiheuttaa henkilövahinkoja. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Sovitinputki
• Jatkosuutin
  • Lattasuutin
  • Räystässuutinsarja
  • Aito Makitan akku ja laturi

HUOMAA: Jotkin luettelossa mainitut varusteet voivat sisältyä laitetoimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

SPECIFIKĀCIJAS

Liikuvate osade määrimine
