Toote tüüp	Lehepuhur (tarvik)
Mark	Makita
Mudel	UB401MP
Kogupikkus	895 mm
Netokaal	2,1 kg
Õhuvool (koos DUX60-ga)	0 – 14,6 m³/min
Õhuvool (koos DUX18-ga)	0 – 12,4 m³/min
Õhuvool (koos UX01G + BL4040-ga)	0 – 15,6 m³/min
Õhuvool (koos EX2650LH-ga)	0 – 14,1 m³/min
Ühilduvad mootorseadmed	DUX60, DUX18, UX01G, EX2650LH
Toide	Läbi mootorseadme (aku või termiline)
Kasutusala	Tolmu ja prahi puhumine
Kaasasolev otsak	Eesmine otsak
Valikulised tarvikud	Lame otsak, otsaku pikendus, adaptertoru, vihmaveerenni otsakukomplekt
Hooldus	Puhastada kuiva lapiga või seebiveega; määrida mootori telge iga 30 töötunni järel Makita N°2 rasvaga
Ohutus	Kanda kaitseprille ja mürasummutavaid kõrvaklappe; hoida inimesi rohkem kui 15 m kaugusel; mitte kasutada lahtiste riietega
Remonditavus	Makita varuosad; remont volitatud keskuses

Korduma kippuvad küsimused - UB401MP MAKITA

Kuidas kinnitada lehepuhur UB401MP mootorseadme külge?

Kõigepealt kinnitage tarviku voolik mootortööriista külge. Eemaldage vooliku otsa kork, tõmmake hooba tarviku poole, joondage tihvt noolega märgitud märgisega, lükake voolik sisse, kuni vabastusnupp tuleb välja, seejärel tõmmake hoob mootortööriista poole, kuni hoova pind on voolikuga paralleelne. Vaadake juhendi illustratsioone.

Millised mootorseadmed ühilduvad UB401MP-ga?

See tarvik on heaks kiidetud kasutamiseks järgmiste Makita mootorseadmetega: DUX60 (juhtmeta mitmeotstarbeline mootor), DUX18, UX01G ja EX2650LH (mitmeotstarbeline mootor). Ärge kunagi kasutage tarvikut mitteheakskiidetud seadmega.

Kuidas puhastada ja hooldada lehepuhurit?

Enne hooldust lülitage mootor välja ja eemaldage aku või süüteküünla kork. Puhastage masinat kuiva lapiga või hästi väänatud seebiveega niisutatud lapiga. Ärge kunagi kasutage bensiini, bensiini ega lahustit. Eemaldage tolm tarviku tagaosas asuvast imemisavast.

Mida teha ebatavaliste vibratsioonide korral?

Lülitage mootor kohe välja. Ebatavalised vibratsioonid võivad viidata veojõusüsteemi probleemile. Võtke ühendust volitatud Makita hoolduskeskusega kontrollimiseks ja parandamiseks.

Millist ohutuskaugust tuleb hoida?

Hoidke kasutaja ja teiste isikute (lapsed, pealtvaatajad, loomad) vahel vähemalt 15 meetrit. Isegi üle 15 meetri on objektide lendamise tõttu vigastuste oht.

Kas ma saan lehepuhurit kasutada otsaku pikendusega?

Jah, otsaku pikendus on saadaval valikuliselt. Paigaldamiseks eemaldage eesmine otsak, kinnitage adaptertoru tarviku külge, seejärel keerake otsaku pikendus adaptertorule. Kasutage sobivaid sooni vastavalt juhendi illustratsioonidele.

Kuidas määrida mootori telge?

Kandke Makita N°2 rasva (või samaväärset) mootori teljele iga 30 töötunni järel. Järgige juhendi juhiseid koguse ja sageduse kohta, et vältida liikuvate osade kahjustamist.

Mida teha, kui ventilaatorid ei pöörle?

Lülitage mootor kohe välja. See võib olla põhjustatud mootortööriista ja tarviku voolikute ebaõigest ühendusest või veojõusüsteemi veast. Võtke parandamiseks ühendust volitatud hoolduskeskusega.

Kus lasta oma lehepuhurit parandada?

Kõik remondi-, hooldus- ja reguleerimistööd peab tegema volitatud Makita hoolduskeskus, kasutades originaalseid Makita varuosi. Lähima keskuse leidmiseks vaadake Makita veebisaiti või võtke ühendust kohaliku edasimüüjaga.

Kas ma saan lehepuhurit kasutada esemete täispuhumiseks?

Ei, lehepuhur on mõeldud ainult tolmu ja prahi puhumiseks. Ärge kunagi kasutage seadet õhupallide, puhutavate paatide või muude esemete täispuhumiseks. Vale kasutamine võib põhjustada tõsiseid vigastusi.

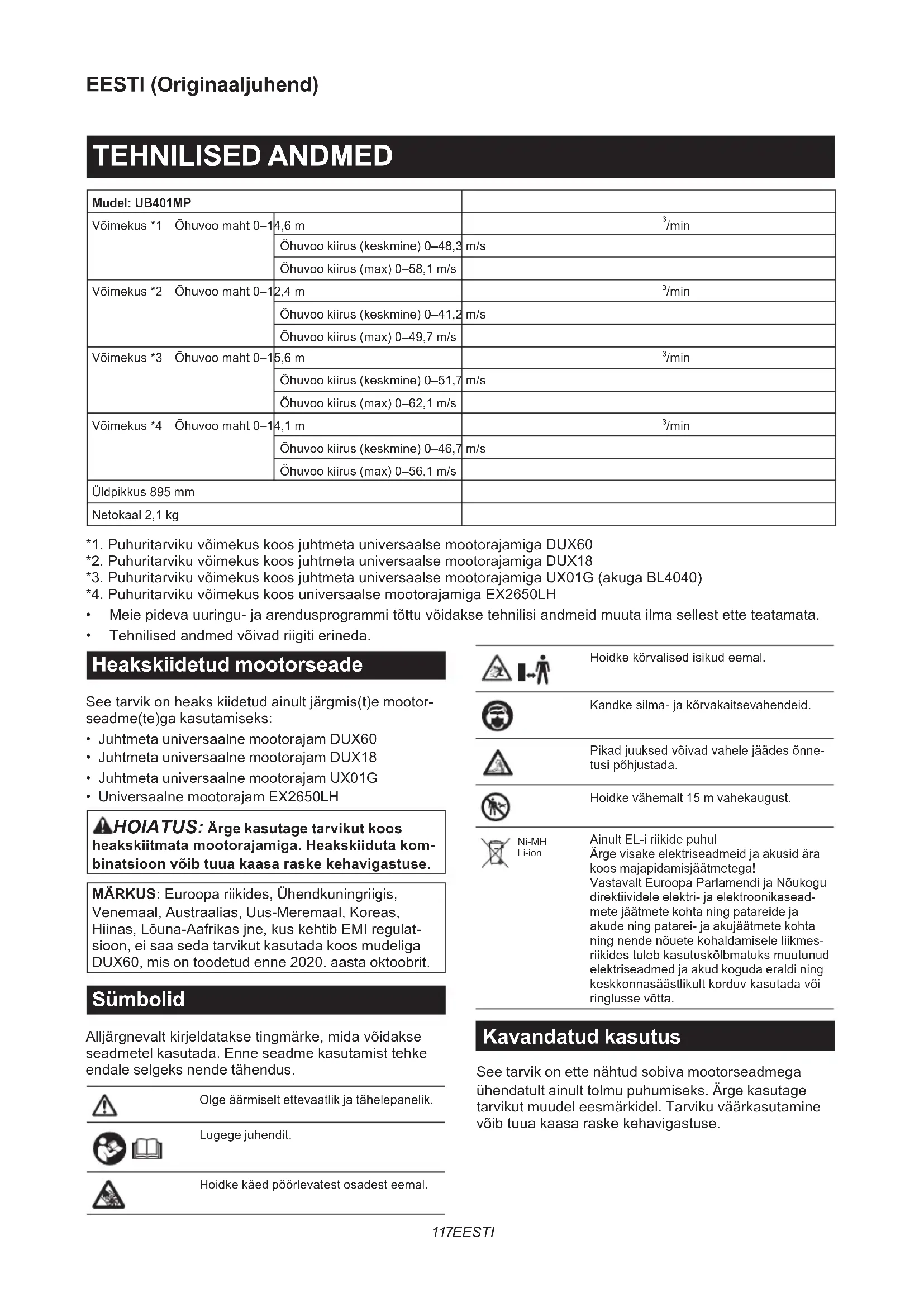

KASUTUSJUHEND UB401MP MAKITA

Mudel: UB401MP
Võimekus *1 Ōhuvoo maht 0–1	4,6 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–48,3	m/s
	Õhuvoo kiirus (max) 0–58,1 m/s
Võimekus *2 Ōhuvoo maht 0–1	2,4 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–41,2	m/s
	Õhuvoo kiirus (max) 0–49,7 m/s
Võimekus *3 Ōhuvoo maht 0–1	5,6 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–51,7	m/s
	Õhuvoo kiirus (max) 0–62,1 m/s
Võimekus *4 Ōhuvoo maht 0–1	4,1 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–46,7	m/s
	Õhuvoo kiirus (max) 0–56,1 m/s
Üldpikkus 895 mm
Netokaal 2,1 kg

*1. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX60
*2. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX18
*3. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga UX01G (akuga BL4040)
*4. Puhuritarviku võimekus koos universaalse mootorajamiga EX2650LH

• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.

- Tehnilised andmed võivad riigiti erineda.

Heakskiidetud mootorseade

See tarvik on heaks kiidetud ainult järgmis(t)e mootorseadme(te)ga kasutamiseks:

• Juhtmeta universaalne mootorajam DUX60
• Juhtmeta universaalne mootorajam DUX18
• Juhtmeta universaalne mootorajam UX01G
• Universaalne mootorajam EX2650LH

⚠HOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Heakskiiduta kombinatsioon vöib tuua kaasa raske kehavigastuse.

MÄRKUS: Euroopa riikides, Ühendkuningriigis, Venemaal, Austraalias, Uus-Meremaal, Koreas, Hiinas, Lõuna-Aafrikas jne, kus kehtib EMI regulatsioon, ei saa seda tarvikut kasutada koos mudeliga DUX60, mis on toodetud enne 2020. aasta oktoobrit.

Sümbolid

Alljärgnevalt kirjeldatakse tingmärke, mida võidakse seadmetel kasutada. Enne seadme kasutamist tehke endale selgeks nende tähendus.

Olge äärmiselt ettevaatlik ja tähelepanelik.

Lugege juhendit.

Hoidke käed pöörlevatest osadest eemal.

		Hoidke kõrvalised isikud eemal.
		Kandke silma- ja kõrvakaitsevahendeid.
		Pikad juuksed võivad vahele jäädes önne-tusi põhjustada.
		Hoidke vähemalt 15 m vahekaugust.
	Ni-MH Li-ion	Ainult EL-i riikide puhulÄrge visake elektriseadmeid ja akusid ära koos majapidamisjäätmetega!Vastavalt Euroopa Parlamendi ja Nõukogu direktiividele elektri- ja elektroonikasead-mete jäätmete kohta ning patareide ja akude ning patarei- ja akujäätmete kohta ning nende nõuete kohaldamisele liikmes-riikides tuleb kasutuskõlbmatuks muutunud elektriseadmed ja akud koguda eraldi ning keskkonnasäästlikult korduv kasutada või ringlusse võtta.

Kavandatud kasutus

See tarvik on ette nähtud sobiva mootorseadmega ühendatult ainult tolmu puhumiseks. Ärge kasutage tarvikut muudel eesmärkidel. Tarviku väärkasutamine võib tuua kaasa raske kehavigastuse.

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Meie kui tootjad: Makita Europe N.V., ettevõtte aadress: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIUM. Volitame Hiroshi Tsujimura koostama tehnilist dokumenti ja deklareerime oma ainuvastutusel, et toode/tooted;

Nimetus: Puhuritarvik. Tüübi/tüüpide tähistus: UB401MP.

vastab köikidele direktiivi 2006/42/EÜ asjakohastele sätetele ja samuti järgmiste EÜ/EL-i direktiivide köikidele asjakohastele sätetele: 2000/14/EÜ ning on valmistatud kooskõlas järgmiste ühtlustatud standarditega: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Deklaratsiooni koht ja kuupäev: Kortenberg, Belgia. 29. 10. 2020

Vastutav isik: Hiroshi Tsujimura, direktor – Makita Europe N.V.

OHUTUSHOIATUSED

Puhuri ohutusjuhised

AHOIATUS: Lugege enne kasutamist läbi köik selle seadmega kaasas olevad ohutusjuhised, juhendid, joonised ja spetsifikatsioonid ning ka mootorseadme kasutusjuhend. Järgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja kasutajale ja/vöi körvalseisjatele raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes ja ettevaatusabinõudes nimetatud terminid „Power Brush / Power Sweep” ning „masin” tähistavad tarviku ja mootorseadme kombinatsiooni.

Hoiatustes ja ettevaatusabinõudes nimetatud termin „mootor” tähistab mootorseadme mootorit või elektrimootorit.

Õpe

1. Lugege tähelepanelikult juhiseid. Öppige põhjalikult tundma puhuri juhtimisseadiseid ja öiget kasutamist.
2. Ärge kunagi laske puhurit kasutada lastel, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimestel või puudulike kogemuste või teadmistega isikutel või isikutel, kes ei ole tutvunud nende juhistega. Kohalikud määrused võivad seada piiranguid kasutaja vanusele.

3. Ärge kunagi kasutage puhurit siis, kui läheduses viibivad inimesed (eriti lapsed) või lemmikloomad.

4. Pidage meeles, et omanik või kasutaja vastu-tab teistele isikutele põhjustatud vigastuste või nende varale tekitatud kahjustuste eest.

Ettevalmistus

1. Kandke puhurit kasutades alati tugevaid jalatseid ja pikki pükse.
2. Ärge kandke kehast eemale hoidvaid rõivaid ega ehteid, sest need võidakse õhuvõtuavasse imeda. Vältige pikkade juuste sattumist õhuvõtuavade lähedusse.
3. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

1. Tolmuärrituse vältimiseks on soovitatav kanda näomaski.
2. Kandke masinaga töötamise ajal alati mittelibisevaid ja kaitsvaid jalatseid. Libisemisvastased, suletud varbaosaga turvasaapad ja -kingad vähendavad vigastuste ohtu.
3. Kasutage kõrvakaitsmeid, näiteks kõrvaklappe. Kokkupuude müraga võib kahjustada kuulmist.
4. Käivitage ja kasutage seadet ainult öues, hea öhutusega piirkonnas. Suletud või halva ventilatsiooniga piirkonnas võib masina kasutamine põhjustada lämbumise või süsinikmonooksiiidi mürgistuse tulemusel surma.

Kasutamine

1. Eemaldage alalt lapsed, körvalseisjad ja lemmikloomad. Hoidke lapsed, körvalseisjad ja lemmikloomad vähemalt 15 meetri kaugusel. Väljaspool 15 m raadiust on endiselt öhku paiskuvate esemete oht. Körvalseisjaid tuleks julgustada kandma silmakaitset. Kui teie poole pöördutakse, peatage mootor või seade.

▶ Joon.1

1. Lülitage puhur välja ja eemaldage akukassett või süütekünla kork. Veenduge, et köik liikuvad osad oleks täielikult peatunud.

2. puhuri juurest lahkumise korral.

3. enne ummistuste kõrvaldamist.

4. enne kontrollimist, puhastamist või puhuri parandamist.

5. kui puhur hakkab ebanormaalselt vibreerima.

6. Töötage puhuriga ainult päevavalguses või hea tehisvalgustuse käes.

7. Ärge kūünitage liiga kaugele, hoidke alati tasakaalu ja kindlat jalgealust.
8. Jälgige kallakutel alati, et teil oleks kindel jalgealune.
9. Köndige, ärge kunagi jookske.
10. Hoidke köik jahutusõhu avad prahist puhtad.
11. Ärge kunagi puhuge prahti kõrvalseisjate poole.
12. Hoidke puhurit töötamise ajal soovitatud asendis ja kindlal tasapinnal.
13. Ärge kasutage puhurit körgetes kohtades.
14. Puhuri kasutamisel ärge kunagi suunake otsakut läheduses viibijatele.

15. Ärge kunagi tökestage imiava ja/või puhuri väljalaskeava.

16. Olge tolmustes piirkondades töötamisel ettevaatlik, et tolmu või mustus ei tökes-taks imi- või väljalaskeava.

17. Kasutage ainult Makita pakutavaid otsakuid.

18. Ärge kasutage puhurit pallide, kummipaatide või muude sarnaste esemete täispumpamiseks.

19. Ärge töötage puhuriga avatud akna jms lähedal.

20. Soovitatav on töötada puhuriga ainult möistlikul ajal – mitte varajastel hommikutundidel ega hilja öhtul, kui võite inimesi häirida.
21. Soovitatav on, et kaabiksite prahi enne puhumist sobivate kaabitsate ja harjadega lahti.
22. Tolmustes tingimustes töötades niisutage pindasid kergelt enne puhumist või kasutage vajaduse korral veepihustit.
23. Reguleerige puhuri otsakut selliselt, et juga oleks võimalikult maapinna lähedal.
24. Kui puhur põrkab mõne võõrkeha vastu või hakkab tekitama ebatavalist müra või vibratsiooni, lülitage puhur viivitamatult välja. Eemaldage akukassett või süüteküünla kork ning kontrollige puhurit enne taaskäivitamist ja töö jätkamist, et poleks kahjustusi. Kui puhur on kahjustunud, pöörduge parandami-seks Makita volitatud hoolduskeskusse.
25. Ärge pange sörmi ega muid esemeid imia- vasse ega puhuri väljapuhkeavasse.
26. Vältige tahtmatut käivitamist. Veenduge, et lüliti oleks enne akukasseti ühendamist, puhuri töstmist või kandmist väljalülitatud asendis. Kui hoiate puhurit kandes sõrme lülitil või ühendate puhuri vooluvõrku ajal, kui lüliti on sisselülitatud asendis, võite põhjustada önnetuse.
27. Ärge kunagi puhuge ohtlike materjalide, nagu naelte, klaasikildude või terade suunas.
28. Ärge kasutage puhurit tuleohtlike materjalide lähedal.

29. Vältige puhuri pikaaegset kasutamist madala temperatuuriga keskkonnas.

30. Enne seadme kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage süüte- küünla piip või akukassett.

31. Enne mootori käivitamist kandke isikukaitsevahendeid.
32. Enne mootori käivitamist kontrollige, et seadmel ei esineks vigastusi, lahtisi polte/mutreid või valesti monteeritud osi. Kontrollige, kas kõik juhthoovad ja lülitid liiguvad vabalt. Puhastage ja kuivatage käepidemed.
33. Ärge kunagi proovige mootorit käivitada, kui seade on kahjustunud või ei ole täielikult kokku pandud.
34. Reguleerige kandevööd ja pidet kasutaja kehamõõte arvesse vöttes.
35. Sel ajal kui mootor töötab tühikäigul, kinnitage ölarakmed.
36. Kasutage töötamise ajal ölarakmeid. Hoidke seadet kindlalt oma paremal küljel.

Joon.2

1. Hoidke esikäepidet vasaku käega ja tagumist käepidet parema käega, olenemata sellest, kas olete parema- või vasakukäeline. Pange oma sõrmed ja põidlad kindlalt käepidemete ümber.
2. Årge kunagi kasutage seadet vaid ühe käega. Kontrolli kaotamine võib põhjustada raske või surmaga lõppeda võiva vigastuse. Lõikevigastuste ohu vähendamiseks hoidke käed ja jalad harjadest või pühkimistrumlitest eemal.
3. Kui seade saab tugeva löögi või kukub maha, siis kontrollige enne töö jätkamist selle sei-sukorda. Kontrollige kütusesüsteemi seoses leketega ning juhtnuppude ja ohutusseadiste toimimist. Kahjustuste või kahtluste korral laske volitatud hoolduskeskusel seadet kont-rollida ja parandada.
4. Juhthoova ja lülitite nõuetekohaseks kasutamiseks järgige mootorseadme kasutusjuhendit.
5. Kasutamise ajal või pärast seda ärge pange kuuma seadet kuivale rohule või kergesti süttivatele materjalidele.
6. Masina käivitamiseks ja kasutamiseks vaadake mootorseadme kasutusjuhendit.

Tankimine

1. Enne tankimist tuleb mootor seisata. Hoidke eemale lahtistest leekidest ja sädemetest. Tankimise ajal on keelatud suitsetada. Muidu võib olla tulemuseks süttimine ja/või plahvatus.
2. Tankige öues. Suletud ruumis tankimisel võivad kütuseaurud plahvatada.
3. Vältige kütuse ja mootoriõliga kokkupuutumist. Ärge hingake kütuseaure sisse. Kütuse või öli mahaminemisel pühkige masin ja/või maapind kohe puhtaks. Kütuse sattumisel riietele vahetage kohe riided, et vältida nende süttimist.
4. Pärast tankimist sulgege hoolikalt paagi kork ja kontrollige kütuselekete puudumist. Enne mootori käivitamist liikuge tankimiskohast vähemalt 3 m (10 jalga) kaugusele.
5. Transportige ja hoidke kütust ainult selleks heakskiidetud mahutites. Hoidke lapsed hoiustatud kütusest eemal.

Transportimine

1. Seisake mootor transportimise ajaks. Muidu võib ootamatu käivitumine põhjustada vigastusi.
2. Kütuselekete vältimiseks tagage autos transportimisel masina ohutu asend.
3. Masina kandmisel töstke terve masin maapinnalt lahti. Masina lohistamine kahjustab kütusepaaki ja põhjustab kütuselekkeid, mis võib tuua kaasa süttimise.
4. Seadme transportimisel kandke seda varrest hoides horisontaalses asendis. Hoidke kuuma summutit oma kehast eemal.

Vibratsioon

1. Kokkupuude ülemäärase vibratsiooniga kahjustab operaatori veresooni või närvisüsteemi ja põhjustab sörmedes, kätes või randmetes järgmisi sümptomeid: ärasuremine (tuimus/tundetus), kihelemine, valu, torkava valu aisting, naha värvuse või naha muutused. Kui teil esineb mõni nimetatud sümptomitest, siis pöörduge arsti poole. Valge sörme sündroomi ohu vähendamiseks hoidke käed töötamise ajal soojas ning hooldage korralikult masinat ja tarvikuid.

Hooldus ja hoiundamine

1. Puhuri ohutu talitluse tagamiseks hoidke köik mutrid, poldid ja kruvid tugevasti kinni.
2. Kui osad on kulunud või kahjustunud, asendage need Makita pakutavate osadega.
3. Hoidke puhurit kuivas ja lastele kättesaamatus kohas.
4. Kui peatate puhuri kontrolliks, hoolduseks, hoiule panekuks või lisatarviku vahetamiseks, lülitage puhur välja ja veenduge, et kõik liikuvad osad oleks täielikult peatunud. Seejärel eemaldage akukassett või süüteküünla kork. Enne puhuriga mis tahes töö tegemist laske sellel jahtuda. Hooldage puhurit hoolikalt ja hoidke see puhtana.
5. Enne hoiule panekut laske sellel alati enne maha jahtuda.
6. Ärge jätke puhurit vihma kätte. Hoidke puhurit siseruumis.
7. Puhuri tõstmisel köverdage kindlasti põlvi ja olge ettevaatlik, et mitte selga vigastada.
8. Tulekahjuohu vähendamiseks ärge kunagi hooldage seadmeid tuleallika läheduses.
9. Puhastage seade alati tolmust ja mustusest. Ärge kunagi kasutage puhastamiseks bensiini, vedeldit, alkoholi ega muid sarnaseid aineid. See võib põhjustada plastosade värvuse muutumist, deformeerumist või pragunemist.
10. Pärast iga kasutamist pingutage kõiki kruvisid ja mutreid, v.a karburaatori reguleerimiskruvid.
11. Ärge üritage seadet hooldada ega remontida viisil, mida selles kasutusjuhendis või mootorseadme juhendis pole kirjeldatud. Pöörduge selliste tööde tegemiseks meie volitatud hoolduskeskusse.

12. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.

13. Kasutage alati ainult originaalvaruosi ja tarvikuid. Kolmandate poolte valmistatud osade ja tarvikute kasutamine võib tuua kaasa seadme purunemise, varalise kahju ja/või raske kehavigastuse.

14. Laske meie volitatud hoolduskeskusel seadet regulaarselt kontrollida ja hooldada.
15. Enne seadme hoiulepanekut tehke sellele täielik puhastus ja hooldus. Eemaldage süü- teküünla kork või akukassett. Pärast mootori jahtumist tühjendage kütusepaak.
16. Ärge laske seadmel puutuda vastu kõrvalisi objekte, näiteks vastu seina. Seade võib ootamatult ümber kukkuda ja vigastusi põhjustada.

Akuga tööriista kasutamine ja hooldus

1. Laadige alati laadijaga, mille tootja on heaks kiitnud. Laadija, mis sobib kasutamiseks ühte tüüpi akuga, vöib kaasa tuua tulekahjuohu, kui seda kasutada koos mönda teist tüüpi akuga.
2. Kasutage elektritööriistu üksnes spetsiaalselt neile toodetud akudega. Mis tahes muude akude kasutamine võib tekitada tervisekahjustusi või tulekahjuohtu.
3. Kui akut ei kasutata, ärge hoidke seda koos muude metallesemetega, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid jm väiksed metallesemed, mis võivad tekitada ühenduse klemmide vahel. Akuklemmide lühis võib põhjustada põletusi ja tulekahjuohtu.
4. Väärkasutamise tagajärjel võib akust valguda välja vedelikku; ärge seda puudutage. Kui olete selle vedelikuga siiski kogemata kokku puutunud, uhtke kohta veega. Kui vedelik on sattunud silma, minge arsti juurde. Akust väljavalgunud vedelik võib põhjustada ärritust ja põletusi.
5. Ärge kasutage akupaketti ega tööriista, mis on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad käituda etteaimamatult, põhjustades süttimis-, plahvatus- või vigastusohu.
6. Kaitske akupaketti ja tööriista tule ja kõrge temperatuuri eest. Tule või kõrgema kui 130 °C temperatuuriga kokkupuutumine võib tuua kaasa plahvatuse.
7. Pidage kinni köigist laadimisjuhistest ja ärge laadige akupaketti ega tööriista väljaspool juhendis märgitud temperatuurivahemikku. Valesti vöi väljaspool märgitud temperaturivahemikku laadimine vöib kahjustada akupaketti ja suurendada süttimisohtu.

Elektriohutus ja aku ohutu talitlus

1. Ärge visake kasutatud akut (akusid) tulle. Element võib plahvatada. Kasutatud akude käitlemise võimalikud erinõuded leiate kohalikest eeskirjadest.
2. Akut (akusid) ei tohi avada ega kahjustada. Väljavalgunud elektrolüüt on söövitava toimega ning vöib kahjustada silmi ja nahka. See vöib osutuda allaneelamisel mürgiseks.
3. Ärge laadige akut vihma käes ega märjas keskkonnas.
4. Ärge laadige akut välistingimustes.
5. Ärge käsitsege laadurit, sh laaduri pistikut ja laadimisterminale märgade kätega.

Hooldus

1. Laske elektritööriista hooldada eksperdil, kes kasutab vaid originaalvaruosi. Siis püsib elektritööriista ohutus.
2. Ärge hooldage kahjustatud akupakette.

Akupakette võivad hooldada ainult tootja või ametlikud teenusepakkujad.

Esmaabi

1. Önnetuse korral veenduge, et esmaabikarp oleks töötamise ajal teie läheduses. Asendage kohe köik vahendid, mille olete esmaabikarbst ära tarvitanud.
2. Kui kutsute abi, teatage järgmised andmed:

— önnetuse toimumise koht;
— õnnetuse kirjeldus;
— vigastatud isikute arv;
— vigastuste tüüp;
— oma nimi.

HOIDKE JUHEND ALLES.

A HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu.
VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.
⚠HOIATUS: Selle toote kasutamine võib tekitada kemikaale sisaldavat tolmu, mis võib põh-justada hingamisteede või muid haigusi. Sellised kemikaalid võivad olla näiteks pestitsiidides, insektitsiidides, väetistes ja herbitsiidides sisalduvad ühendid. Sellistest kokkupuudetest tekkida võiv oht on erinev ja söltub sellest, kui sageli te sellist laadi tööd teete. Nimetatud kemikaalidega kokkupuute vähendamiseks töötage hea õhuvahetusega kohas ja kasutage heakskiidetud kaitsevahendeid, näiteks spetsiaalselt mikroosakeste filtreerimiseks möeldud tolmumaske.

OSADE KIRJELDUS

▶ Joon.3: 1. Kate 2. Toru 3. Eesmine otsak

KOKKUPANEK

⚠HOIATUS: Enne seadme kokkupanemist või reguleerimist lülitage mootor või seade välja ja eemaldage süüteküünla piip või akukassett. Muidu võivad ventilaatorid liikuda ja põhjustada vigastusi.
⚠HOIATUS: Seadet kokku pannes või reguleerides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.
⚠HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

Liitetoru monteerimine

⚠ETTEVAATUST: Kontrollige alati, kas paigaldusvarras on korralikult paigaldatud. Ebaõige paigaldamine võib põhjustada tarviku mootorseadme küljest ärakukkumist ja põhjustada kehavigastusi.

Kinnitage liitetoru mootorseadmele.

1. Eemaldage toru otsast kork.
   ▶ Joon.4: 1. Toru 2. Kork

TÄHELEPANU: Ärge visake korki ära, sest see on vajalik tarviku hoidmiseks.

1. Pöörake hooba tarviku suunas.
   ▶ Joon.5: 1. Hoob
2. Joondage tihvt mootorseadmel asuva noolemärgiga. Sisestage toru, kuni vabastusnupp hüppab üles.

Veenduge, et asendijoon asuks mootorseadmel asuva noolemärgi otsas ning et mootorseadmel asuv noolemärk ja torul asuv noolemärk oleksid teineteise vastas.

Joon.6: 1. Vabastusnupp 2. Mootorseadmel asuv noolemärk 3. Tihvt 4. Asendijoon 5. Torul asuv noolemärk

1. Pöörake hooba mootorseadme suunas.
   ▶ Joon.7: 1. Hoob

Veenduge, et hoova pind oleks toruga paralleelne.

TÄHELEPANU: Ärge pingutage hooba, ilma et tarviku varras oleks sisestatud. Selle eiramisel võib hoob veovõlli sissepääsu liialt pingutada ja seda kahjustada.

Toru eemaldamiseks pöörake hooba tarviku suunas ja tömmake toru välja, vajutades vabastusnuppu samal ajal alla.

▶ Joon.8: 1. Vabastusnupp 2. Hoob 3. Toru

Lameda otsaku või pikendusotsaku paigaldamine

Lisatarvik

1. Eemaldage eesmine otsak, keerates seda, nagu on joonisel näidatud.
   ▶ Joon.9: 1. Eesmine otsak
2. Kinnitage adapteri toru lisatarviku külge ja keerake paigale lukustamiseks.
   ▶ Joon.10: 1. Adapteri toru 2. Tarvik
3. Kinnitage lame või pikendusotsak adapteri toru külge ja keerake paigale lukustamiseks pärisuunas.
   ▶ Joon.11: 1. Lame otsak 2. Pikendusotsak 3. Adapteri toru

TÄHELEPANU: Lameda või pikendusotsaku sügaval küljel olevaid sooni ei saa kasutada. Lameda või pikendusotsaku kinnitamiseks kasutage kindlasti joonisel näidatud sooni.

TÖÖRIISTA KASUTAMINE

A HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.
⚠HOIATUS: Enne kasutamist reguleerige öla- rlihm mugavasse asendisse ja seade parajaks.
⚠ETTEVAATUST: Ärge asetage sisselülitatud puhurit maapinnale. Imiavasse võib sattuda liiva ja tolmu, mis võivad põhjustada riket või kehavigastusi.

Hoidke masinat kindlalt mõlema käega ja liigutage seda töötamise ajal aeglaselt ringi. Kui puhute hoone, suure kivi või sõiduki ümbrust, siis suunake otsak neist eemale. Kui puhute nurgas, siis alustage nurga seest ja seejärel liikuge suuremale pinnale.

Reguleerige õhu kiirust jõuseadme lüliti päästiku või gaasihoova abil, vöttes arvesse keskkonda või kasutustingimusi.

▶ Joon.12

HOOLDUS

⚠HOIATUS: Enne seadme ülevaatust või hooldamist lülitage mootor välja ja eemaldage akukassett, seisake mootor ja eemaldage süüteküünla kork. Muidu võivad ventilaatorid liikuda ja põhjustada tõsiseid vigastusi.
⚠HOIATUS: Seadet kontrollides või hooldades asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.
⚠HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.
TÄHELEPANU: Ärge kunagi kasutage ben- siini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformat- sioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Masina puhastamine

Masina puhastamiseks pühkige sellelt kuiva või seebivette kastetud ja välja väänatud lapiga tolm.

Joon.13

Eemaldage tolm või mustus lisatarviku taga asuvast imiavast.
▶ Joon.14: 1. Imiava

Üldine kontrollimine

Kontrollige seoses kahjustustega. Laske need vajaduse korral meie volitatud teeninduskeskusel vahetada.

TÄHELEPANU: Järgige määrde koguse ja määrimissageduse juhiseid. Selle eiramisel võib ebapiisav määrimine liikuvaid osi kahjustada.

Veovõll:

Lisage määrdeainet (Makita määrdeaine N No.2 või samaväärne) iga 30 töötunni järel.

▶ Joon.15

MÄRKUS: Makita originaalmääret saate osta kohaliku Makita müügiesindaja käest.

Hoiustamine

Mootorseadmelt eraldatud tarviku hoiundamisel asetage toru otsale kork.

▶ Joon.16

Kontrollimis- ja hooldusvälbad

Töötund Enne kasutamist lga päev (10			tundi)	30 tundi
Kogu seade Kontrollige visuaalselt kahjustatud osade olemasolu		√	-	-
Veovöll Lisage määret - -				√
Mootorseade Vt mootorseadme kasutusjuhendit

VEAOTSING

Enne parandustöökotta pöördumist kontrollige esmalt ise seadet. Ärge proovige masinat lahti võtta, kui leiate probleemi, mida kasutusjuhendis ei kirjeldata. Selle asemel pöörduge Makita volitatud teeninduskeskusesse, kus kasutatakse parandamisel alati Makita tagavaraosi.

Törge Võimalik põhjus (rike) Lahendus
Mootor või seade ei käivitu.	-	Vt mootorseadme kasutusjuhendit.
Mootor või seade peatub kohe.	-	Vt mootorseadme kasutusjuhendit.
Mootori või seadme pöörded ei kasva.	- Vt mootorseadme kasutusjuhendit.
Ventilaatorid ei pöörle.⇒ Seisake masin või mootor viivitamatult.	Mootorseade ja tarvikud pole korralikult ühendatud.	Ühendage vardad öigesti.
	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Mootorseade vibreerib ebanormaalselt.⇒ Seisake masin või mootor viivitamatult.	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Ventilaatorid jätkavad pöörlemist isegi siis, kui lüliti päästik / hoob on vabastatud.⇒ Seisake masin või mootor viivitamatult.	Mootorseade ei tööta korralikult. Reguleerige tühikäigukiirust, kui toiteallikas töötab mootoriga. Võtke remontimiseks ühendust volitatud hoolduskeskusega.

VALIKULISED TARVIKUD

AETTEVAATUST: Neid tarvikuid ja lisaseadmeid on soovitatav kasutada koos Makita masinaga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadmete kasutamisega võib kaasneda vigastusoht. Kasutage tarvikuid ja lisaseadmeid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Adapteri toru
• Pikendusotsak
• Lame otsak
  • Renniotsakute komplekt
• Makita algupärane aku ja laadija

MÄRKUS: Möned nimekirjas loetletud tarvikud võivad olla lisatud põhivarustusena toote pakendisse. Need võivad riigiti erineda.

DANE TECHNICZNE
