GEBRUIKSAANWIJZING UB401MP MAKITA

Bladblazerhulpstuk ORIGINELE GEBRUIKSAANWIJZING

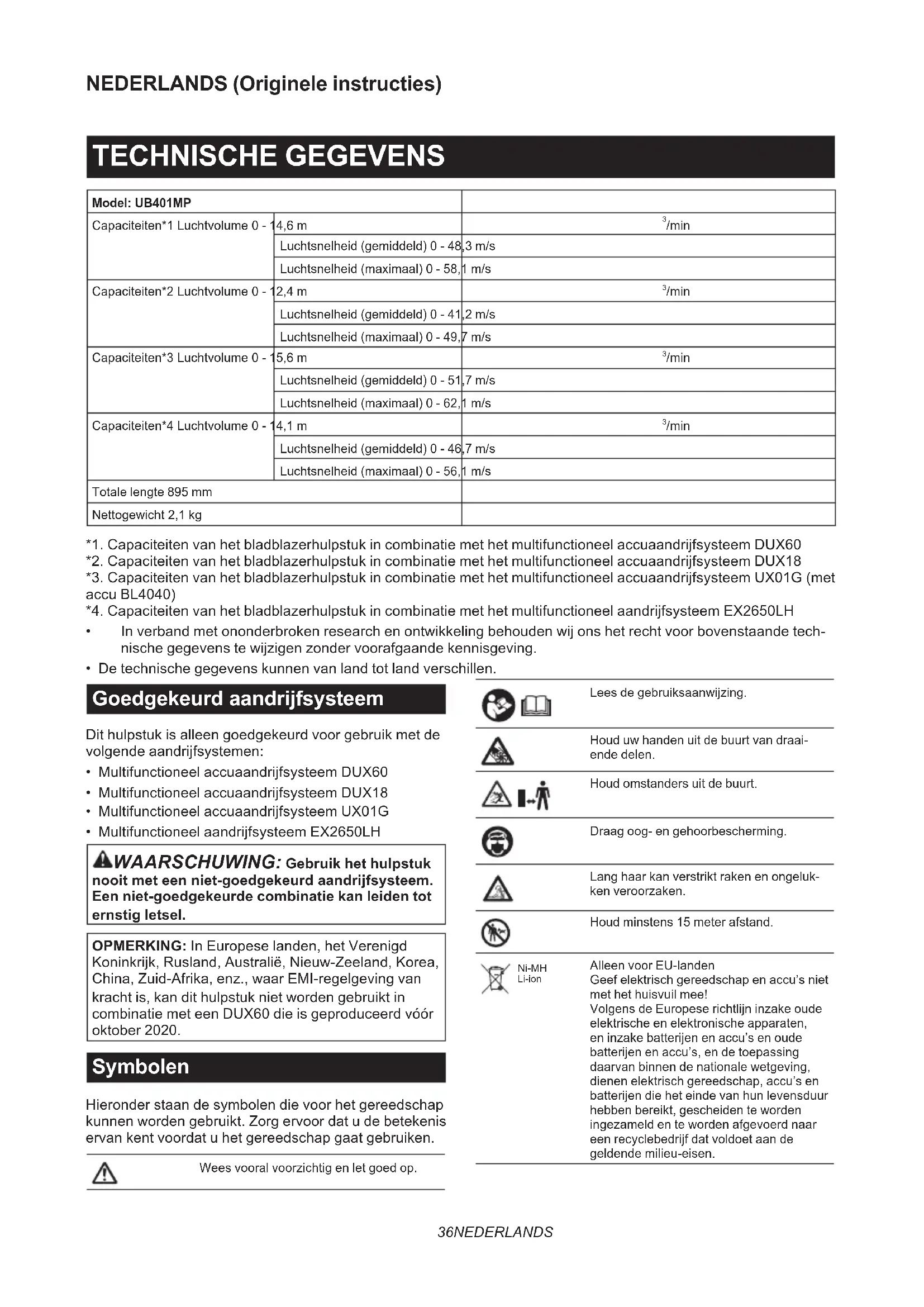

/min Luchtsnelheid (gemiddeld) 0 - 48,3 m/s Luchtsnelheid (maximaal) 0 - 58,1 m/s Capaciteiten*2 Luchtvolume 0 - 12,4 m

/min Luchtsnelheid (gemiddeld) 0 - 41,2 m/s Luchtsnelheid (maximaal) 0 - 49,7 m/s Capaciteiten*3 Luchtvolume 0 - 15,6 m

/min Luchtsnelheid (gemiddeld) 0 - 51,7 m/s Luchtsnelheid (maximaal) 0 - 62,1 m/s Capaciteiten*4 Luchtvolume 0 - 14,1 m

/min Luchtsnelheid (gemiddeld) 0 - 46,7 m/s Luchtsnelheid (maximaal) 0 - 56,1 m/s Totale lengte 895 mm Nettogewicht 2,1 kg *1. Capaciteiten van het bladblazerhulpstuk in combinatie met het multifunctioneel accuaandrijfsysteem DUX60 *2. Capaciteiten van het bladblazerhulpstuk in combinatie met het multifunctioneel accuaandrijfsysteem DUX18 *3. Capaciteiten van het bladblazerhulpstuk in combinatie met het multifunctioneel accuaandrijfsysteem UX01G (met accu BL4040) *4. Capaciteiten van het bladblazerhulpstuk in combinatie met het multifunctioneel aandrijfsysteem EX2650LH

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande tech- nische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen. Goedgekeurd aandrijfsysteem Dit hulpstuk is alleen goedgekeurd voor gebruik met de volgende aandrijfsystemen:

• Multifunctioneel accuaandrijfsysteem DUX60

• Multifunctioneel accuaandrijfsysteem DUX18

• Multifunctioneel accuaandrijfsysteem UX01G

• Multifunctioneel aandrijfsysteem EX2650LH WAARSCHUWING: Gebruik het hulpstuk nooit met een niet-goedgekeurd aandrijfsysteem. Een niet-goedgekeurde combinatie kan leiden tot ernstig letsel. OPMERKING: In Europese landen, het Verenigd Koninkrijk, Rusland, Australië, Nieuw-Zeeland, Korea, China, Zuid-Afrika, enz., waar EMI-regelgeving van kracht is, kan dit hulpstuk niet worden gebruikt in combinatie met een DUX60 die is geproduceerd vóór oktober 2020. Symbolen Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Wees vooral voorzichtig en let goed op. Lees de gebruiksaanwijzing. Houd uw handen uit de buurt van draai- ende delen. Houd omstanders uit de buurt. Draag oog- en gehoorbescherming. Lang haar kan verstrikt raken en ongeluk- ken veroorzaken. Houd minstens 15 meter afstand. Ni-MH Li-ion Alleen voor EU-landen Geef elektrisch gereedschap en accu’s niet met het huisvuil mee! Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu’s en oude batterijen en accu’s, en de toepassing daarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu’s en batterijen die het einde van hun levensduur hebben bereikt, gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.37 NEDERLANDS Gebruiksdoeleinden Dit hulpstuk is uitsluitend bedoeld voor het blazen van stof in combinatie met een goedgekeurd aandrijfsys- teem. Gebruik het hulpstuk nooit voor andere doelein- den. Misbruik van het hulpstuk kan leiden tot ernstig letsel. EG-verklaring van conformiteit Alleen voor Europese landen Wij als de fabrikanten: Makita Europe N.V., Bedrijfsadres: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIË. Stellen Hiroshi Tsujimura aan om het technische bestand samen te stellen en verklaren onder eigen verantwoordelijkheid dat het/de product(en); Aanduiding: Bladblazerhulpstuk. Aanduiding van type(n): UB401MP. Voldoet aan de relevante voorwaarden van 2006/42/EG en tevens voldoet aan de relevante voorwaarden van de volgende EG/EU-richtlijnen: 2000/14/EC en zijn gefabri- ceerd in overeenstemming met de volgende geharmo- niseerde normen: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014. Plaats en datum van verklaring: Kortenberg, België.

Verantwoordelijke persoon: Hiroshi Tsujimura, direc- teur - Makita Europe N.V. VEILIGHEIDSWAAR- SCHUWINGEN Veiligheidswaarschuwingen voor een bladblazer WAARSCHUWING: Lees voor gebruik alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit apparaat werden geleverd, en tevens de gebruiks- aanwijzing van het aandrijfsysteem. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel van de gebruiker en/of omstanders. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De termen “aangedreven borstel/aangedreven veger” en “apparaat” in de waarschuwingen en voorzorgsmaat- regelen verwijzen naar de combinatie van het hulpstuk en het aandrijfsysteem. De term “motor” in de waarschuwingen en voorzorgs- maatregelen verwijst naar de benzinemotor of elektro- motor van het aandrijfsysteem. Instructie

Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsorga- nen en het juiste gebruik van de bladblazer.

2. Laat in geen geval kinderen, personen met een

verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die deze gebruiksaanwijzing niet gelezen hebben, de bladblazer gebruiken. De leeftijd van de gebruiker kan landelijk geregle- menteerd zijn.

Gebruik de bladblazer nooit in de buurt van andere personen, met name kinderen, of huisdieren.

4. Denk eraan dat de gebruiker verantwoordelijk

is voor ongevallen en gevaren die personen of hun eigendommen kunnen overkomen. Voorbereidingen

1. Draag tijdens het gebruik van de bladblazer

altijd stevige schoenen en een lange broek.

2. Draag geen losse kleding of sieraden die in

de luchtinlaat gezogen kunnen worden. Houd lang haar uit de buurt van de luchtinlaten.

3. Draag tijdens het gebruik van elektrisch

gereedschap altijd een veiligheidsbril om uw ogen te beschermen tegen letsel. De bril moet voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/ NZS 1336 in Australië en Nieuw-Zeeland. In Australië en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatscherm te dragen om uw gezicht te beschermen. Het is de verantwoordelijkheid van de werk- gever om ervoor te zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddellijke omgeving van de werkplek.

4. Om irritatie door stof te voorkomen, adviseren

wij u een gezichtsmasker te dragen.

5. Draag tijdens gebruik van het gereedschap

altijd slipvast veiligheidsschoeisel. Slipvaste, dichte veiligheidsschoenen of -laarzen verlagen de kans op letsel.

6. Draag gehoorbescherming, zoals oorkappen.

Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging.

7. Start en bedien de motor alleen buitenshuis op

een goed geventileerde plaats. Gebruik in een gesloten ruimte of op een slecht geventileerde plaats kan leiden tot de dood als gevolg van ver- stikking of koolmonoxidevergiftiging.38 NEDERLANDS Gebruik

1. Zorg ervoor dat zich geen kinderen, omstan-

ders en huisdieren in het gebied bevinden. Houd kinderen, omstanders en huisdieren buiten een gebied met een straal van minimaal 15 meter. Buiten deze 15m-zone bestaat nog steeds het gevaar van letsel als gevolg van weggeworpen voorwerpen. Omstanders moet worden aangeraden oogbescherming te dra- gen. Als iemand u nadert, zet u de motor of het apparaat uit. ►Fig.1

2. Schakel de bladblazer uit en verwijder de accu

of trek de bougiekap eraf, en verzeker u ervan dat alle bewegende delen volledig tot stilstand zijn gekomen:

• iedere keer als u de bladblazer onbeheerd achterlaat;

• voordat u een verstopping opheft;

• voordat u de bladblazer controleert, reinigt of er werkzaamheden aan gaat verrichten;

• als de bladblazer abnormaal begint te trillen.

3. Gebruik de bladblazer alleen bij daglicht of

4. Reik niet te ver en zorg altijd voor een stevige

stand en goede lichaamsbalans.

5. Zorg altijd dat u stevig staat op hellingen.

6. Loop gewoon en ren niet.

7. Zorg ervoor dat alle koelluchtinlaten vrij zijn

8. Blaas nooit afval in de richting van

9. Gebruik de bladblazer in een aanbevolen stand

en op een stevige ondergrond.

10. Gebruik de bladblazer niet op hoge plaatsen.

11. Richt het mondstuk nooit op iemand in de

buurt tijdens het gebruik van de bladblazer.

12. Blokkeer de aanzuigopening en/of uitblaas-

• Wees voorzichtig dat de aanzuigopening of uitblaasopening niet verstopt raken met stof of vuil tijdens gebruik op een sto󰀩ge plaats.

• Gebruik geen andere mondstukken dan die worden aanbevolen door Makita.

• Gebruik de bladblazer niet om ballen, rubberbootjes en dergelijke mee op te blazen.

13. Gebruik de bladblazer niet vlakbij een open-

14. Wij adviseren u de bladblazer alleen op rede-

lijke tijdstippen te gebruiken - niet vroeg in de ochtend of laat in de avond wanneer overlast voor anderen kan ontstaan.

15. Wij adviseren u vóór gebruik het afval los te

maken met een hark of bezem.

16. Onder sto󰀩ge omstandigheden kunt u de

omgeving voor het blazen licht besproeien, zo nodig met een waternevelsproeier.

17. Verstel de lengte van het blaasmondstuk zodat

de luchtstroom dichtbij de grond kan werken.

Als de bladblazer tegen een vreemd voorwerp stoot of een vreemd geluid maakt of begint te trillen, schakelt u de bladblazer onmiddellijk uit. Verwijder de accu of trek de bougiekap eraf, en inspecteer de bladblazer op beschadigingen voordat u de bladblazer weer start en gebruikt. Als de bladblazer beschadigd is, vraagt u uw erkende Makita-servicecentrum hem te repareren.

19. Steek geen vingers of andere voorwerpen in

de aanzuigopening of uitblaasopening.

20. Voorkom onbedoeld starten. Verzeker u ervan

dat de schakelaar in de uit-stand staat alvo- rens de accu aan te brengen of de bladblazer op te pakken of te dragen. Door de bladblazer te dragen met uw vinger op de schakelaar, of door de bladblazer op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.

21. Blaas nooit gevaarlijke materialen weg, zoals

spijkers, stukjes glas of mesjes.

22. Gebruik de bladblazer niet in de buurt van

ontvlambare materialen.

23. Vermijd langdurig gebruik van de bladblazer in

een zeer koude omgeving.

24. Alvorens het apparaat te monteren of af te stel-

len, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu.

25. Draag de persoonlijke-beschermingsmiddelen

voordat u de motor start.

26. Voordat u de motor start, inspecteert u het

apparaat op beschadigingen, losse schroeven/ moeren en verkeerde montage. Controleer of alle bedieningshendels en -schakelaars gemakkelijk kunnen worden bediend. Maak de handgrepen schoon en droog.

27. Probeer nooit de motor te starten als het appa-

raat beschadigd of niet volledig gemonteerd is.

28. Stel het schouderdraagstel en de handgreep af

op de lichaamsgrootte van de gebruiker.

Terwijl de motor slechts stationair loopt, maakt u het gereedschap vast aan het schouderdraagstel.

Gebruik tijdens het werk het schouderdraagstel. Houd het apparaat stevig tegen uw rechterzij. ►Fig.2

31. Houd de voorhandgreep met uw linkerhand

vast, en houd de achterhandgreep met uw rechterhand vast, ongeacht of u links- of rechtshandig bent. Vouw uw vingers en dui- men om de handgrepen.

32. Probeer nooit het apparaat met één hand te

bedienen. Als u de controle over het apparaat verliest, kan dat leiden tot ernstig of fataal letsel. Om de kans op letsel te verkleinen, houdt u uw handen en voeten uit de buurt van de borstels of veegtrommels.

33. Nadat tegen het apparaat is gestoten of het

is gevallen, controleert u de staat van het apparaat voordat u de werkzaamheden hervat. Controleer het brandstofsysteem op brand- stoekkage, en de bedieningselementen en veiligheidsvoorzieningen op juiste werking. Als enige beschadiging zichtbaar is of u twij- felt, vraagt u ons erkende servicecentrum om inspectie en reparatie.39 NEDERLANDS

34. Raadpleeg de gebruiksaanwijzing van het

aandrijfsysteem voor het juiste gebruik van de gashendel en schakelaar.

35. Leg tijdens of na gebruik het warme apparaat

niet op droog gras of brandbare materialen.

36. Raadpleeg de gebruiksaanwijzing van het aan-

drijfsysteem voor informatie over het starten en bedienen van het apparaat. Brandstof bijvullen

1. Zet de motor uit voordat u brandstof bijvult.

Blijf uit de buurt van open vuur en vonken. Rook nooit tijdens het bijvullen van de brandstof. Anders kan brand en/of een explosie ontstaan.

2. Vul brandstof alleen bij in de open lucht. Als u

brandstof bijvult in een afgesloten vertrek, kan de brandstofdamp exploderen.

3. Vermijd contact met brandstof en motorolie.

Adem geen brandstofdampen in. Als brandstof of olie wordt gemorst, veegt u het onmiddellijk van het apparaat of de grond af. Als brandstof wordt gemorst op uw kleren, moet u onmiddel- lijk andere kleren aantrekken om te voorkomen dat deze vlam vatten.

4. Draai na het bijvullen van brandstof de

brandstoftankdop stevig vast en controleer op brandstoekkage. Start de motor op een afstand van minstens 3 m van de brandstof- bron en bijvulplaats.

5. Vervoer en bewaar brandstof uitsluitend in

goedgekeurde jerrycans. Houd kinderen uit de buurt van de opgeslagen brandstof. Vervoeren

1. Zet de motor uit tijdens het vervoeren. Anders

kan door onbedoeld starten kan letsel ontstaan.

2. Verzeker u ervan dat tijdens vervoer per auto

het apparaat op een veilige plaats ligt om te voorkomen dat er brandstof uit lekt.

3. Til het hele apparaat op van de grond wanneer

u het apparaat draagt. Als u het apparaat sleept, wordt de brandstoftank beschadigd en een lekk- age veroorzaakt waardoor brand ontstaat.

4. Wanneer u het gereedschap vervoert, draagt

u het horizontaal door de schacht vast te pak- ken. Houd de hete uitlaatdemper uit de buurt van uw lichaam. Trillingen

1. Blootstelling aan buitensporige trillingen

beschadigt de bloedvaten of het zenuwstelsel van de gebruiker en veroorzaakt de volgende symptomen in de vingers, handen of polsen: ‘slapen’ (gevoelloosheid), tintelen, pijn, ste- kend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw dokter. Om de kans op deze ‘witte-vingerziekte’ te verkleinen, houdt u uw handen warm tijdens gebruik en onderhoudt u het apparaat en de accessoires goed. Onderhoud en opbergen

1. Zorg ervoor dat alle moeren, bouten en schroe-

ven stevig vastgedraaid zijn om er zeker van te zijn dat de bladblazer altijd veilig kan worden gebruikt.

2. Als de onderdelen versleten of beschadigd

zijn, vervangt u deze door onderdelen geleverd door Makita.

3. Berg de bladblazer op een droge plaats op

buiten bereik van kinderen.

4. Wanneer u de bladblazer stopt voor inspectie,

onderhoud, opslag of het verwisselen van accessoires, schakelt u de bladblazer uit en verzekert u zich er eerst van dat alle bewe- gende delen volledig tot stilstand zijn geko- men en verwijdert u daarna de accu of trekt u de bougiekap eraf. Laat de bladblazer afkoelen voordat u enige werkzaamheden aan de blad- blazer uitvoert. Onderhoud de bladblazer zorg- vuldig en houd hem schoon.

5. Laat de bladblazer altijd eerst afkoelen voordat

6. Stel de bladblazer niet bloot aan regen. Bewaar

de bladblazer binnenshuis.

7. Wanneer u de bladblazer optilt, moet u uw

knieën buigen en bent u voorzichtig uw rug niet te bezeren.

8. Om de kans op brand te verkleinen, mag u

nooit onderhouds- of reparatiewerkzaamheden uitvoeren in de buurt van een vuur.

9. Verwijder altijd stof en vuil vanaf het gereed-

schap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan lei- den tot verkleuren, vervormen of barsten van de kunststofdelen.

10. Draai na gebruik alle schroeven en moeren

vast, uitgezonderd de stelschroeven van de carburateur.

Probeer geen onderhoud of reparatie uit te voeren die niet in deze gebruiksaanwijzing of de gebruiksaanwijzing van het aandrijfsysteem wordt beschreven. Vraag ons erkend servicecen- trum om dergelijke werkzaamheden uit te voeren.

12. Volg de instructies voor het smeren en het

vervangen van accessoires.

13. Gebruik altijd uitsluitend originele vervan-

gingsonderdelen en accessoires. Als u onder- delen of accessoire van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel worden veroorzaakt.

14. Verzoek regelmatig ons erkend service-

centrum om het apparaat te inspecteren en onderhouden.

15. Alvorens het apparaat op te bergen, voert u

alle schoonmaak- en onderhoudswerkzaam- heden uit. Trek de bougiekap eraf of verwijder de accu. Tap de brandstof af nadat de motor is afgekoeld.

16. Laat het gereedschap nooit ergens tegenaan

leunen, zoals tegen een muur. Als u dit doet, kan het plotseling vallen en letsel veroorzaken. Gebruik en verzorging van gereedschap dat op een accu werkt

1. Laad alleen op met de acculader aanbevolen

door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.40 NEDERLANDS

2. Gebruik elektrisch gereedschap uitsluitend

met de daarvoor bestemde accu. Gebruik van andere accu’s kan gevaar voor letsel of brandge- vaar opleveren.

3. Als de accu niet wordt gebruikt, houdt u deze

uit de buurt van metalen voorwerpen, zoals paperclips, muntgeld, sleutels, spijkers, schroeven en andere kleine metalen voorwer- pen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.

4. Onder zware gebruiksomstandigheden kan

vloeistof uit de accu komen. Voorkom aanra- king! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloei- stof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brand- wonden veroorzaken.

5. Gebruik geen accu of gereedschap dat

beschadigd of gewijzigd is. Beschadigde of gewijzigde accu’s kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.

6. Stel een accu of gereedschap niet bloot

aan vuur of buitensporige temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen een explosie veroorzaken.

7. Volg alle oplaadinstructies en laad de accu

of het gereedschap niet op buiten het tem- peratuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten. Elektrische veiligheid en accu

1. Werp de accu(’s) niet in een vuur. De accu kan

exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.

2. Open of vervorm de accu(’s) niet. Het elektrolyt

is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.

3. Laad de accu niet op in de regen of op een

4. Laad de accu niet buitenshuis op.

5. Raak de lader, inclusief de stekker en de con-

tacten van de lader, niet met natte handen aan. Reparatie

1. Laat uw elektrisch gereedschap repareren

door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke vervangings- onderdelen. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behou- den blijft.

2. Repareer nooit een beschadigde accu. Het

repareren van een accu mag uitsluitend wor- den uitgevoerd door de fabrikant of een erkend servicecentrum. EHBO

1. Zorg dat ervoor dat een EHBO-doos beschik-

baar is in de buurt waar wordt gewerkt om eerste hulp te bieden bij een eventueel onge- val. Vul direct na gebruik van de inhoud de EHBO-doos weer aan.

2. Geef de volgende informatie wanneer u om

hulp vraagt: — Plaats van het ongeval — Beschrijving van het ongeval — Aantal gewonden — Soort letsels — Uw naam BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betref- fende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstige verwondingen. WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemi- sche bestanddelen kunnen zitten die ziekten aan de luchtwegen of andere ziekten kunnen veroor- zaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gevonden worden in pesticiden, insecticiden, meststo󰀨en en herbiciden. Het risico van deze blootstellingen varieert en hangt af van hoe vaak u dit soort werk- zaamheden uitvoert. Om blootstelling aan deze chemische sto󰀨en te verminderen: moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurde beschermingsmiddelen, zoals stofmaskers die ontworpen zijn om microsco- pisch kleine deeltjes te kunnen lteren.

ONDERDELEN ►Fig.3: 1. Dop 2. Pijp 3. Blaaspijp MONTAGE WAARSCHUWING: Alvorens het gereed- schap te monteren of af te stellen, zet u de (benzine- of elektro)motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Als u dat niet doet, kunnen de ventilatoren draaien en persoonlijk letsel veroorzaken. WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het afstelt of onder- delen aanbrengt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt. WAARSCHUWING: Volg de waarschu- wingen en voorzorgsmaatregelen in het hoofdstuk “VEILIGHEIDSWAARSCHUWINGEN” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.41 NEDERLANDS De hulpstukpijp bevestigen LET OP: Controleer na het aanbrengen altijd of de hulpstukpijp stevig is bevestigd. Door onjuist aanbrengen kan het hulpstuk van het aandrijfsysteem af vallen en persoonlijk letsel veroorzaken. Bevestig de pijp van het hulpstuk aan het aandrijfsysteem.

1. Verwijder de dop vanaf het uiteinde van de pijp.

►Fig.4: 1. Pijp 2. Dop KENNISGEVING: Gooi de dop niet weg omdat deze weer nodig is voor het opbergen van het hulpstuk.

2. Kantel de hendel naar het hulpstuk.

Lijn de pen uit met de pijlmarkering op het aandrijfsys- teem. Steek de pijp erin tot de ontgrendelknop omhoog springt. Verzeker u ervan dat de positielijn tegen de punt van de pijlmarkering op het aandrijfsysteem komt, en dat de pijlmarkering op het aandrijfsysteem en de pijlmarkering op de pijp tegenover elkaar liggen. ►Fig.6: 1. Ontgrendelknop 2. Pijlmarkering op het aandrijfsysteem 3. Pen 4. Positielijn

5. Pijlmarkering op de pijp

4. Kantel de hendel naar het aandrijfsysteem.

►Fig.7: 1. Hendel Zorg ervoor dat het bovenvlak van de hendel parallel ligt aan de pijp. KENNISGEVING: Zet de hendel niet vast zon- der dat de hulpstukpijp erin is gestoken. Als u dit doet, kan de hendel de ingang voor de aandrijfscha- cht te ver dichtknijpen en beschadigen. Om de pijp te verwijderen, kantelt u de hendel naar het hulpstuk en trekt u de pijp eruit terwijl u de ontgrendel- knop ingedrukt houdt. ►Fig.8: 1. Ontgrendelknop 2. Hendel 3. Pijp Het platte mondstuk of de verlengpijp aanbrengen Optioneel accessoire

1. Verwijder het blaaspijp voor deze te draaien zoals

aangegeven in de afbeelding. ►Fig.9: 1. Blaaspijp

2. Breng de adapterpijp aan op het hulpstuk en draai

hem daarna om hem op zijn plaats te vergrendelen. ►Fig.10: 1. Adapterpijp 2. Hulpstuk

3. Bevestig het platte mondstuk of het verlengstuk

op de adapterpijp en draai hem daarna om hem op zijn plaats te vergrendelen. ►Fig.11:

1. Platte mondstuk 2. Verlengpijp 3. Adapterpijp

KENNISGEVING: De groeven aan de diepe kant van het platte mondstuk of de verlengpijp, zijn niet beschikbaar. Zorg ervoor dat u de groe- ven gebruikt die worden aangegeven in de afbeel- ding om het platte mondstuk of de verlengpijp te bevestigen. BEDIENING WAARSCHUWING: Volg de waarschu- wingen en voorzorgsmaatregelen in het hoofd- stuk “VEILIGHEIDSWAARSCHUWINGEN” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. WAARSCHUWING: Stel voor gebruik de positie van het bevestigingsoog en het schouder- draagstel af op comfortabel gebruik. LET OP: Plaats het gereedschap niet op de grond terwijl het is ingeschakeld. Zand of stof kan in de aanzuigopening binnendringen en een storing of persoonlijk letsel veroorzaken. Houd het gereedschap stevig met beide handen vast en blaas door het langzaam heen en weer te bewegen. Wanneer u in de buurt van een gebouw, grote steen of voertuig blaast, richt u het mondstuk de andere kant op. Wanneer u een hoek wilt schoon blazen, begint u bin- nenin de hoek en blaast u naar buiten toe. Stel de luchtsnelheid in met behulp van de trekker- schakelaar of de gashendel van het aandrijfsysteem, overeenkomstig de omgeving of omstandigheden van uw gebruik. ►Fig.12 ONDERHOUD WAARSCHUWING: Alvorens het gereed- schap te inspecteren of te onderhouden, schakelt u de motor uit en verwijdert u de accu, of stopt u de motor en trekt u de bougiekap eraf. Als u dat niet doet, kunnen de ventilatoren draaien en ernstig letsel veroorzaken. WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt. WAARSCHUWING: Volg de waarschu- wingen en voorzorgsmaatregelen in het hoofd- stuk “VEILIGHEIDSWAARSCHUWINGEN” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.42 NEDERLANDS Het gereedschap reinigen Reinig het gereedschap door het stof eraf te vegen met een droge doek of een doek gedoopt in zeepwater en uitgewrongen. ►Fig.13 Verwijder stof en vuil vanuit de aanzuigopening aan de achterkant van het hulpstuk. ►Fig.14: 1. Aanzuigopening Algehele inspectie Controleer op beschadigde onderdelen. Vraag ons erkende servicecentrum om deze zo nodig te vervangen. Bewegende delen smeren KENNISGEVING: Houd u aan de frequentie en de opgegeven hoeveelheid vet. Als u dat niet doet, kunnen door onvoldoende smering de bewe- gende delen worden beschadigd. Aandrijfas: Vul smeervet (Makita-smeervet N No.2 of gelijkwaardig) bij elke 30 bedrijfsuren. ►Fig.15 OPMERKING: Origineel Makita-smeervet kan wor- den aangeschaft bij uw plaatselijke Makita-dealer. Opslag Als het hulpstuk los van het aandrijfsysteem wordt opgeborgen, brengt u de dop aan op het uiteinde van de pijp. ►Fig.16 Interval voor inspectie en onderhoud Bedrijfsuren Vóór gebruik Dagelijks (10 uur) 30 uur Hele apparaat Visueel inspecteren op beschadigde onderdelen

Aandrijfas Smeervet aanbrengen - - Aandrijfsysteem Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. PROBLEMEN OPLOSSEN Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u een probleem ondervindt dat niet in deze gebruiksaanwijzing wordt beschreven, mag u niet proberen het apparaat uit elkaar te halen. Laat reparaties over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-vervangingsonderdelen. Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing De (benzine- of elektro)motor start niet. - Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. De (benzine- of elektro)motor stopt spoedig. - Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. Het (benzine- of elektro)motortoeren- tal neemt niet toe. - Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. De ventilatoren draaien niet. Zet de (benzine- of elektro)motor onmiddellijk uit. De pijpen van het aandrijfsysteem en het hulpstuk zijn niet goed met elkaar verbonden. Verbind de pijpen op de juiste manier met elkaar. Probleem met het aandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie. Het aandrijfsysteem trilt abnormaal. Zet de (benzine- of elektro)motor onmiddellijk uit. Probleem met het aandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie. De ventilatoren blijven draaien, zelfs als de trekkerschakelaar/hendel is losgelaten. Zet de (benzine- of elektro)motor onmiddellijk uit. Het aandrijfsysteem werkt niet goed. Stel het stationair toerental af in het geval het aan- drijfsysteem een motor heeft. Neem contact op met een erkend servicecentrum voor reparatie.43 NEDERLANDS OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita- apparaat dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik accessoires of hulpstukken uit- sluitend voor de aangegeven doeleinden. Wenst u meer bijzonderheden over deze acces- soires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Originele Makita accu’s en acculaders OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het product als stan- daard toebehoren. Deze kunnen van land tot land verschillen.44 ESPAÑOL ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: UB401MP Capacidades *1 Volumen de aire 0 - 14,6 m
