MANUAL I PËRDORUESIT UB401MP MAKITA

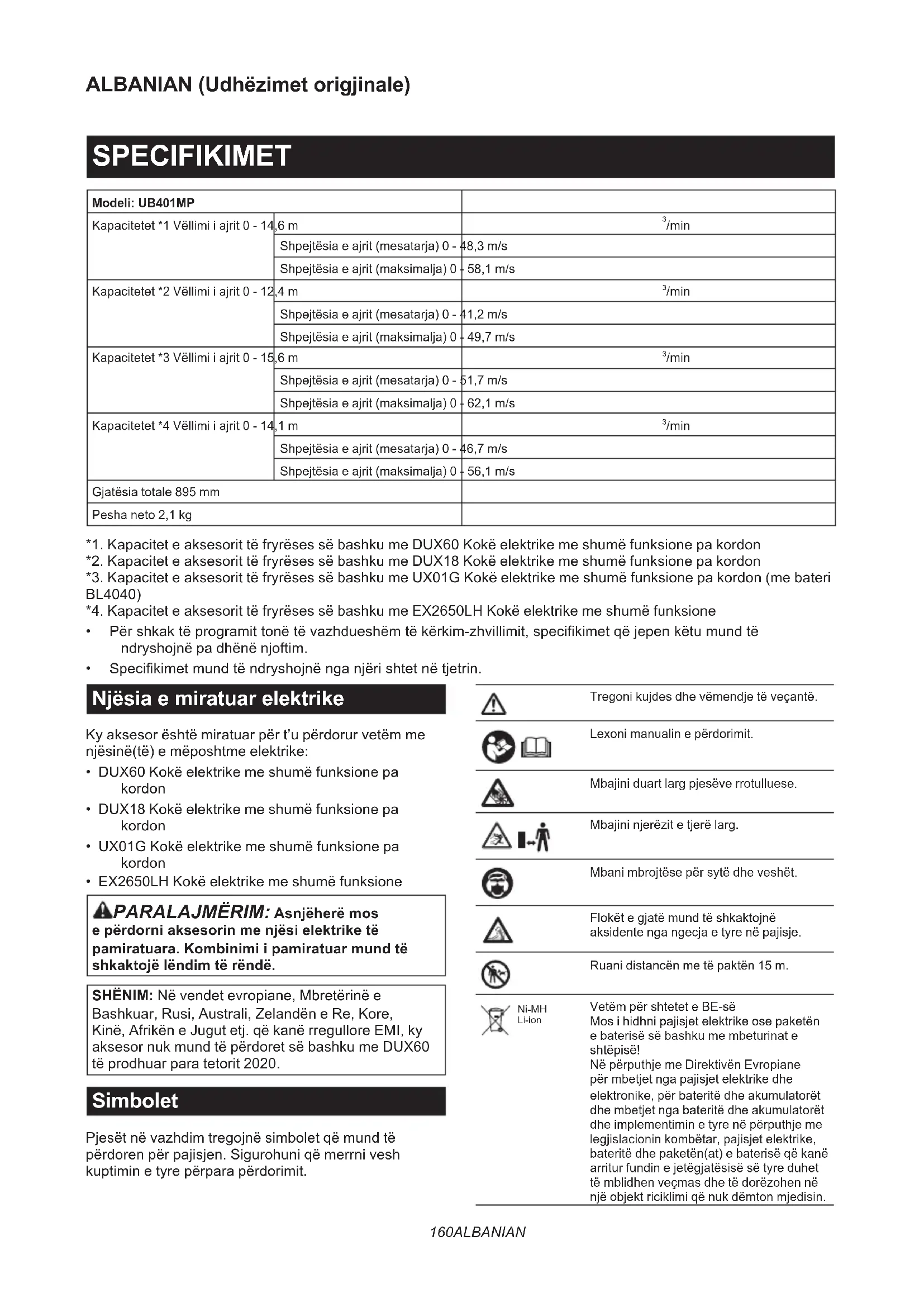

/min Shpejtësia e ajrit (mesatarja) 0 - 46,7 m/s Shpejtësia e ajrit (maksimalja) 0 - 56,1 m/s Gjatësia totale 895 mm Pesha neto 2,1 kg *1. Kapacitet e aksesorit të fryrëses së bashku me DUX60 Kokë elektrike me shumë funksione pa kordon *2. Kapacitet e aksesorit të fryrëses së bashku me DUX18 Kokë elektrike me shumë funksione pa kordon *3. Kapacitet e aksesorit të fryrëses së bashku me UX01G Kokë elektrike me shumë funksione pa kordon (me bateri BL4040) *4. Kapacitet e aksesorit të fryrëses së bashku me EX2650LH Kokë elektrike me shumë funksione

• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtë ndryshojnë pa dhënë njoftim.

• Specikimetmundtëndryshojnënganjërishtetnëtjetrin. Njësia e miratuar elektrike Ky aksesor është miratuar për t’u përdorur vetëm me njësinë(të) e mëposhtme elektrike:

• DUX60 Kokë elektrike me shumë funksione pa kordon

• DUX18 Kokë elektrike me shumë funksione pa kordon

• UX01G Kokë elektrike me shumë funksione pa kordon

• EX2650LH Kokë elektrike me shumë funksione PARALAJMËRIM: Asnjëherë mos e përdorni aksesorin me njësi elektrike të pamiratuara. Kombinimi i pamiratuar mund të shkaktojë lëndim të rëndë. SHËNIM: Në vendet evropiane, Mbretërinë e Bashkuar, Rusi, Australi, Zelandën e Re, Kore, Kinë, Afrikën e Jugut etj. që kanë rregullore EMI, ky aksesor nuk mund të përdoret së bashku me DUX60 të prodhuar para tetorit 2020. Simbolet Pjesët në vazhdim tregojnë simbolet që mund të përdoren për pajisjen. Sigurohuni që merrni vesh kuptimin e tyre përpara përdorimit. Tregoni kujdes dhe vëmendje të veçantë. Lexoni manualin e përdorimit. Mbajini duart larg pjesëve rrotulluese. Mbajini njerëzit e tjerë larg. Mbani mbrojtëse për sytë dhe veshët. Flokët e gjatë mund të shkaktojnë aksidente nga ngecja e tyre në pajisje. Ruani distancën me të paktën 15 m. Ni-MH Li-ion Vetëm për shtetet e BE-së Mos i hidhni pajisjet elektrike ose paketën e baterisë së bashku me mbeturinat e shtëpisë! Në përputhje me Direktivën Evropiane për mbetjet nga pajisjet elektrike dhe elektronike, për bateritë dhe akumulatorët dhe mbetjet nga bateritë dhe akumulatorët dhe implementimin e tyre në përputhje me legjislacionin kombëtar, pajisjet elektrike, bateritë dhe paketën(at) e baterisë që kanë arritur fundin e jetëgjatësisë së tyre duhet të mblidhen veçmas dhe të dorëzohen në një objekt riciklimi që nuk dëmton mjedisin.161 ALBANIAN Përdorimi i synuar Ky aksesor është projektuar vetëm për qëllimin e fryrjes së pluhurit së bashku me një njësi të miratuar elektrike. Asnjëherë mos e përdorni aksesorin për qëllime të tjera. Keqpërdorimi i aksesorit mund të shkaktojë lëndime të rënda. Deklarata e konformitetit me KE-në Vetëm për shtetet evropiane Ne si prodhuesit: Makita Europe N.V., Selia e biznesit: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. Autorizojmë Hiroshi Tsujimura për hartimin e skedarit teknik dhe deklarojmë nën përgjegjësinë tonë të vetme se produkti(et); Përcaktimi: Aksesori i fryrëses. Përcaktimi i llojit(eve): UB401MP. Plotëson të gjitha dispozitat përkatëse të ligjit 2006/42/ EC dhe gjithashtu plotëson të gjitha dispozitat përkatëse të Direktivave të KE-së/BE-së të mëposhtme: 2000/14/EC dhe janë prodhuar në përputhje me standardet e mëposhtme të harmonizuara: EN 15503:2009+A1:2013+A2:2015, EN 50636-2- 100:2014. Vendi dhe data e deklarimit: Kortenberg, Belgjikë. 29.

Personi përgjegjës: Hiroshi Tsujimura, Drejtor - Makita Europe N.V. PARALAJMËRIME SIGURIE Udhëzimet e sigurisë të fryrëses PARALAJMËRIM: Lexoni të gjitha paralajmërimet e sigurisë, udhëzimet, ilustrimet dhe specikimet që jepen me këtë makineri, si edhe me manualin e udhëzimeve të njësisë elektrike përpara përdorimit. Moszbatimi i të gjitha paralajmërimeve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim të rëndë të përdoruesit dhe/ose të personave pranë. Ruajini të gjitha paralajmërimet dhe udhëzimet për të ardhmen. Termat “furçë elektrike / fshesë elektrike” dhe “makineri” në paralajmërimet dhe masat paraprake u referohen kombinimit të aksesorit dhe njësisë elektrike. Termi “motor” në paralajmërimet dhe masat paraprake i referohet motorit ose motorit elektrik të njësisë elektrike. Trajnim

1. Lexojini udhëzimet me kujdes. Njihuni me

komandat dhe përdorimin e saktë të fryrëses.

2. Mos i lejoni asnjëherë fëmijët, personat me

aftësi të kuzuara zike, ndijore ose mendore, ose me mungesë përvoje dhe njohurish, apo njerëzit që nuk i njohin këto udhëzime, të përdorin fryrësen. Rregullat vendore mund të kuzojnë moshën e përdoruesit.

3. Mos e përdorni kurrë fryrësen nëse ka njerëz

pranë, sidomos fëmijë apo kafshë shtëpiake.

4. Kini parasysh se përdoruesi është përgjegjës

për aksidentet ose rreziqet që mund t’u ndodhin personave të tjerë ose pronës së tyre. Përgatitja

1. Gjithmonë vishni këpucë të përshtatshme dhe

pantallona të gjata gjatë përdorimit të fryrëses.

2. Mos vishni rroba të gjera apo bizhuteri që

mund të futen në vrimën e hyrjes së ajrit. Mbajini okët e gjatë larg vrimave të hyrjes së ajrit.

3. Gjithmonë mbani veshje mbrojtëse për të

mbrojtur sytë nga lëndimi kur përdorni veglat elektrike. Syzet mbrojtëse duhet të jenë në pajtim me ANSI Z87.1 në SHBA, EN 166 në Evropë ose AS/NZS 1336 në Australi/Zelandën e Re. Në Australi/Zelandën e Re, ligji kërkon që të mbahet gjithashtu edhe një mbrojtëse fytyre për të mbrojtur fytyrën. Është përgjegjësi e punëdhënësit të detyrojë përdorimin e pajisjeve të duhura mbrojtëse për sigurinë nga punëtorët dhe nga personat e tjerë që ndodhen pranë ambienteve të punës.

4. Për të parandaluar irritimin nga pluhuri,

rekomandohet të mbahet maskë mbrojtëse për fytyrën.

5. Gjatë përdorimit të makinerisë vishni

gjithmonë këpucë mbrojtëse dhe që nuk rrëshqasin. Çizmet dhe këpucët e sigurisë kundër rrëshqitjes dhe me majë të mbyllur reduktojnë rrezikun e lëndimit.

6. Mbani mbrojtje për veshët, siç janë kufjet

mbrojtëse. Ekspozimi ndaj zhurmës mund të shkaktojë humbjen e dëgjimit.

7. Ndizeni dhe përdoreni motorin vetëm kur jeni

jashtë në një zonë të ajrosur mirë. Përdorimi në një zonë të mbyllur ose të ajrosur keq mund të rezultojë në vdekje nga mbytja ose helmimi nga monoksidi i karbonit.162 ALBANIAN Përdorimi

1. Largoni nga zona fëmijët, personat që

qëndrojnë pranë dhe kafshët. Minimalisht, mbajini të gjithë fëmijët, personat që qëndrojnë pranë dhe kafshët jashtë një rrezeje 15 m; jashtë zonës 15 m, sepse ekziston gjithmonë një rrezik lëndimi nga objektet që hidhen. Personat që qëndrojnë pranë duhet të inkurajohen të mbajnë mbrojtëse për sytë. Nëse dikush ju afrohet, ndalojeni motorin ose makinerinë. ►Fig.1

2. Fikeni fryrësen dhe hiqni kutinë e baterisë ose

kandeletën dhe sigurohuni që të gjitha pjesët lëvizëse të kenë ndaluar plotësisht:

• sa herë që largoheni nga fryrësja;

• përpara pastrimit të bllokimeve;

• përpara se të kontrolloni, pastroni apo të kryeni punë në fryrëse;

• nëse fryrësja nis të ketë dridhje jonormale.

3. Përdoreni fryrësen vetëm gjatë ditës ose në

kushte të mira ndriçimi articial.

4. Mos u zgjatni më shumë se ç’është e

mundur dhe gjithmonë ruani ekuilibrin dhe mbështetjen e këmbëve.

5. Siguroni mbështetje të mirë të këmbëve në

7. Mbajini të pastra nga mbeturinat të gjitha

hyrjet e ajrit të ftohjes.

8. Mos i fryni kurrë mbeturinat në drejtimin e

njerëzve të tjerë të pranishëm.

9. Përdoreni fryrësen në një pozicion të

rekomanduar dhe vetëm në sipërfaqe të fortë.

10. Mos e përdorni fryrësen në vende të larta.

11. Kur përdorni fryrësen, mos ia drejtoni

asnjëherë grykëzën personave që ndodhen pranë.

12. Mos e bllokoni kurrë folenë e thithjes dhe/ose

• Bëni kujdes të mos e bllokoni hyrjen e thithjes ose të fryrjes me pluhura apo papastërti, kur punoni në zonë me pluhura.

• Mos përdorni grykëza të ndryshme nga ato që ofrohen nga Makita.

• Mos e përdorni fryrësen për të fryrë topa, gomone ose artikuj të ngjashëm.

13. Mos e përdorni fryrësen pranë dritareve të

14. Rekomandohet përdorimi i fryrëses vetëm në

orar të arsyeshëm - jo herët në mëngjes ose natën vonë, kur mund të shqetësoni njerëzit.

15. Përpara fryrjes, rekomandohet përdorimi

i krehrave dhe fshesave për të liruar papastërtitë.

16. Përpara fryrjes, njomini lehtë sipërfaqet që

janë me pluhur ose përdorni spërkatës uji nëse është e nevojshme.

17. Rregulloni gjatësinë e hundëzës së fryrëses në

mënyrë që uksi i ajrit të mund të funksionojë pranë tokës.

18. Nëse fryrësja godet objekte të huaja ose

nëse llon të nxjerrë zhurma ose dridhje të pazakonta, keni menjëherë fryrësen për ta ndaluar. Hiqeni kutinë e baterisë ose kandeletën dhe kontrollojeni fryrësen për dëme përpara se ta rindizni dhe ta vini në punë. Nëse fryrësja është e dëmtuar, kërkojini qendrës së autorizuar të shërbimit të Makita që ta riparojë.

19. Mos fusni gishta ose objekte të tjera në folenë

e thithjes ose daljen e fryrëses.

20. Parandaloni ndezjen e paqëllimshme.

Sigurohuni që çelësi të jetë në pozicionin e kjes përpara se të fusni kutinë e baterisë, ta ngrini ose ta transportoni fryrësen. Mbajtja e fryrëses me gishtin mbi çelës ose furnizimi me energji i fryrëses që e ka çelësin e ndezur bëhen shkak për aksidente.

21. Mos fryni kurrë materiale të rrezikshme, si

p.sh. gozhda, copa xhami apo sende me teh.

22. Mos e përdorni fryrësen pranë materialeve të

23. Shmangni punën me fryrëse për periudha të

gjata në ambiente me temperaturë të ulët.

24. Përpara montimit ose kalibrimit të makinerisë,

kni motorin dhe hiqni kapakun e kandeletës apo kutinë e baterisë.

25. Mbani pajisje mbrojtëse personale përpara

26. Përpara se të nisni motorin, kontrolloni

makinerinë për dëmtime, vida/dado të liruara ose për ndonjë montim jo të saktë. Kontrolloni të gjitha levat e komandave dhe çelësat për një punë më të thjeshtë. Pastroni dhe thani dorezat.

27. Mos u përpiqni kurrë ta ndizni motorin nëse

makineria është e dëmtuar ose jo e montuar plotësisht.

28. Rregulloni rripat e krahëve dhe dorezën për

dorën sipas përmasave trupore të përdoruesit.

29. Me motorin të ndezur vetëm në minimo,

vendosni rripin e krahut.

30. Gjatë përdorimit, përdorni rripin e krahut.

Mbajeni fort makinerinë në anën tuaj të djathtë. ►Fig.2

31. Mbajeni dorezën e përparme me dorën e majtë

dhe dorezën e pasme me dorën e djathtë, pavarësisht nëse jeni person që përdorni dorën e majtë ose të djathtë. Shtrëngoni gishtat rreth dorezës.

32. Asnjëherë mos u përpiqni ta përdorni

makinerinë me një dorë. Humbja e kontrollit mund të rezultojë në lëndime të rënda ose fatale. Për të reduktuar rrezikun e lëndimeve, mbajini duart dhe këmbët larg nga furçat ose tamburet e fshesës.

33. Nëse makineria përplaset fort ose bie,

kontrolloni gjendjen e saj para se të vazhdoni punën. Kontrolloni sistemin e karburantit për rrjedhje të karburantit dhe kontrollet dhe pajisjet e sigurisë për keqfunksionim. Nëse ka dëmtime ose dyshoni për dëmtime, dërgojeni për inspektim dhe riparim në qendrën e autorizuar të shërbimit.163 ALBANIAN

34. Ndiqni manualin e përdorimit të njësisë

elektrike për përdorimin e duhur të levës së kontrollit dhe çelësit.

35. Gjatë ose pas përdorimit, mos e vendosni

makinerinë e nxehtë mbi bar të thatë apo materiale të djegshme.

36. Referojuni manualit të udhëzimeve të njësisë

elektrike për mënyrën e nisjes dhe kontrollit të makinerisë. Rimbushja me karburant

1. Ndalojeni motorin përpara se të rimbusheni me

karburant. Qëndroni larg nga akët e hapura dhe shkëndijat. Asnjëherë mos pini duhan gjatë rimbushjes me karburant. Ndryshe mund të rezultojë në zjarr dhe/ose shpërthim.

2. Rimbushjen me karburant kryejeni jashtë.

Rimbushja me karburant brenda një dhome të mbyllur mund të shkaktojë shpërthim të avullit të karburantit.

3. Shmangni kontaktin me karburantin ose vajin

e motorit. Mos i thithni avujt e karburantit. Nëse derdhet karburanti ose vaji, fshijeni menjëherë makinerinë dhe/ose tokën. Nëse ju derdhet karburant në rroba, ndërrojini menjëherë për të parandaluar që t’ju marrin akë.

4. Pas rimbushjes me karburant, shtrëngojeni

me kujdes kapakun e serbatorit të karburantit dhe kontrolloni për rrjedhje karburanti. Lëvizni të paktën 3 m (10 këmbë) larg nga burimi dhe vendi i furnizimit me karburant përpara se të ndizni motorin.

5. Karburantin transportojeni dhe ruajeni vetëm

në enë të miratuara. Mbajini fëmijët larg nga karburanti i ruajtur. Transportimi

1. Ndalojeni motorin gjatë transportit. Ndryshe,

ndezja aksidentale mund të shkaktojë lëndim.

2. Siguroni pozicionimin e sigurt të makinerisë

gjatë transportimit me makinë për të shmangur rrjedhjen e karburantit.

3. Ngrijeni të gjithë makinerinë nga toka kur e

transportoni makinerinë. Zvarritja e makinerisë shkakton dëmtim të serbatorit të karburantit dhe rrjedhje të karburantit, duke rezultuar në zjarr.

4. Kur transportoni pajisjen, mbajeni në pozicion

horizontal duke e mbajtur nga boshti. Mbajeni skapamenton e nxehtë larg nga trupi. Dridhja

1. Ekspozimi ndaj dridhjeve të tepërta

lëndon enët e gjakut ose sistemin nervor të përdoruesit dhe shkakton simptomat e mëposhtme në gishta, duar ose kyçet e duarve: Mpirje, cuksje, dhimbje, ndjesi shpuese, ndryshim të ngjyrës së lëkurës ose të vetë lëkurës. Nëse ju shfaqet ndonjë nga këto simptoma, shkoni te mjeku. Për të ulur rrezikun e “sëmundjes së dridhjeve të shpeshta”, mbajini duart të ngrohta gjatë punës dhe mirëmbajeni makinerinë dhe aksesorët. Mirëmbajtja dhe ruajtja

1. Mbajini të gjitha dadot, bulonat dhe vidat të

shtrënguara për t’u siguruar që fryrësja është në kushte të sigurta pune.

2. Nëse pjesët janë të konsumuara ose të

dëmtuara, zëvendësojini me pjesë të ofruara nga Makita.

3. Ruajeni fryrësen në një vend të thatë larg

4. Kur e ndaloni fryrësen për kontroll, shërbim,

magazinim apo ndërrim aksesorësh, keni llimisht dhe sigurohuni që të gjitha pjesët lëvizëse të ndalojnë plotësisht, si dhe hiqni kutinë e baterisë ose kandeletën. Lëreni fryrësen të ftohet përpara se të bëni punë mbi të. Ruajeni fryrësen me kujdes dhe mbajeni të pastër.

5. Gjithmonë lëreni fryrësen të ftohet përpara se

fryrësen në ambiente të mbyllura.

7. Kur e ngrini fryrësen, sigurohuni të përkulni

gjunjët dhe bëni kujdes të mos lëndoni mesin.

8. Për të reduktuar rrezikun e zjarrit, asnjëherë

mos e kryeni shërbimin e pajisjes pranë një zjarri.

9. Pastroni gjithmonë pluhurin dhe papastërtitë

nga pajisja. Mos përdorni kurrë benzinë, benzol, hollues, alkool dhe lëndë të ngjashme për pastrim. Kjo mund të rezultojë në çngjyrosje, deformim ose krisje të pjesëve përbërëse plastike.

10. Pas çdo përdorimi, shtrëngoni të gjitha vidat

dhe dadot, përveç vidave të rregullimit të karburatorit.

11. Mos u përpiqni të kryeni mirëmbajtje ose

riparime që nuk përshkruhen në këtë broshurë ose manual përdorimi të njësisë elektrike. Këto punime duhen kryer në qendrat tona të autorizuara të shërbimit.

12. Ndiqni udhëzimet për lubrikimin dhe

ndërrimin e aksesorëve.

13. Përdorni gjithmonë vetëm pjesë këmbimi

origjinale dhe aksesorë origjinalë. Përdorimi i pjesëve ose aksesorëve të furnizuar nga një palë e tretë mund të shkaktojë prishje të pajisjes, dëmtim të pronës dhe/ose lëndim serioz të personit.

14. Makineria duhet të inspektohet dhe të

mirëmbahet në intervale të rregullta nga qendrat tona të autorizuara të shërbimit.

15. Përpara se ta magazinoni makinerinë,

pastrojeni tërësisht dhe kryeni shërbimet e mirëmbajtjes. Hiqni kapakun e kandeletës ose kutinë e baterisë. Shkarkoni karburantin pasi motori të jetë ftohur.

16. Mos e mbështesni pajisjen te ndonjë objekt

tjetër, si p.sh. në mur. Ajo mund të bjerë papritur dhe të shkaktojë lëndime. Përdorimi dhe kujdesi për veglën me bateri

1. Ngarkojeni vetëm me ngarkuesin e specikuar

nga prodhuesi. Ngarkuesi që është i përshtatshëm për një lloj pakete baterie mund të shkaktojë rrezik zjarri kur përdoret me një paketë tjetër baterie.164 ALBANIAN

2. Përdorini veglat elektrike vetëm me paketat e

baterisë të përcaktuara në mënyrë specike. Përdorimi i paketave të tjera të baterisë mund të paraqesë rrezik lëndimi dhe zjarri.

3. Kur paketa e baterisë nuk përdoret, mbajeni

larg nga objektet e tjera metalike, si kapëset e letrave, monedhat, çelësat, gozhdët, vidat ose objektet e tjera metalike të vogla që mund të bëjnë lidhje nga njëri terminal tek tjetri. Krijimi i lidhjes së shkurtër ndërmjet terminaleve të baterisë mund të shkaktojë djegie ose zjarr.

4. Në kushte sforcimi mund të dalë lëng

nga bateria; shmangni kontaktin. Nëse aksidentalisht ndodh kontakt, shpëlani me ujë. Nëse lëngu bie në kontakt me sytë, kërkoni edhe ndihmën e mjekut. Lëngu i dalë nga bateria mund të shkaktojë acarim ose djegie.

5. Mos e përdorni një kuti baterie apo vegël që

është e dëmtuar ose e modikuar. Bateritë e dëmtuaraosetëmodikuaramundtëshfaqin sjellje të paparashikueshme që rezultojnë në zjarr, shpërthime apo rrezik plagosjeje.

6. Mos e ekspozoni kutinë e baterisë ose veglën

në zjarr ose ndaj temperaturave ekstreme. Ekspozimi ndaj zjarrit ose temperaturave mbi 130 °C mund të shkaktojë shpërthim.

7. Ndiqni të gjitha udhëzimet e karikimit dhe

mos e karikoni kutinë e baterisë ose veglën jashtë kujve të temperaturës të specikuar te udhëzimet. Karikimi i pasaktë ose në temperatura jashtëkujvetëspecikuarmundtëdëmtojë baterinë dhe të rrisë rrezikun e zjarrit. Siguria elektrike dhe e baterisë

1. Mos e hidhni baterinë(të) në zjarr. Ajo mund

të shpërthejë. Kontrolloni kodet vendore për udhëzime të mundshme të veçanta të hedhjes.

2. Mos e hapni dhe mos e shformoni baterinë(të).

Elektroliti i çliruar është gërryes dhe mund të dëmtojë sytë ose lëkurën. Ai mund të jetë toksik nëse gëlltitet.

3. Mos e karikoni baterinë në shi ose në vende të

4. Mos e karikoni baterinë në ambiente të

5. Mos e manovroni me duar të lagura karikuesin,

as spinën dhe kontaktet e tij. Shërbimi

1. Bëjini shërbim veglës elektrike nga një person

i kualikuar për riparime, duke përdorur vetëm pjesë identike zëvendësimi. Kjo do ta mbajë të sigurt veglën elektrike.

2. Asnjëherë mos e kryeni vetë shërbimin e

paketave të dëmtuara të baterive. Shërbimi i paketave të baterive duhet të kryhet vetëm nga prodhuesi ose ofruesit e autorizuar të shërbimit. Ndihma e shpejtë

1. Në rast aksidenti, sigurohuni që në afërsi të

vendit të punimeve të keni të disponueshme një kuti të ndihmës së shpejtë. Zëvendësojini menjëherë artikujt që hiqni nga kutia e ndihmës së shpejtë.

2. Nëse kërkoni ndihmë, jepni informacionet e

mëposhtme: — Vendin e aksidentit — Çfarë ndodhi — Numrin e personave të lënduar — Llojin e lëndimeve — Emrin tuaj RUAJINI KËTO UDHËZIME. PARALAJMËRIM: MOS lejoni që njohja ose familjarizimi me produktin (të tuara nga përdorimi i shpeshtë) të zëvendësojnë zbatimin me përpikëri të rregullave të sigurisë për produktin në fjalë. KEQPËRDORIMI ose mosndjekja e rregullave të sigurisë të dhëna në këtë manual përdorimi mund të shkaktojnë dëmtime të rënda personale. PARALAJMËRIM: Përdorimi i këtij produkti mund të krijojë pluhur me përmbajtje kimike që mund të shkaktojë sëmundje të frymëmarrjes ose sëmundje të tjera. Disa shembuj të këtyre kimikateve janë përbërësit që gjenden në pesticide, insekticide, fertilizues dhe herbicide. Rreziku ndaj këtyre ekspozimeve varion në varësi të shpeshtësisë së kryerjes së kësaj lloj pune. Për të pakësuar ekspozimin ndaj këtyre kimikateve: punoni në ambient të ajrosur mirë dhe punoni me pajisje sigurie të miratuara, siç janë maskat kundër pluhurit që janë projektuar enkas për të ltruar pjesëzat mikroskopike.

PËRSHKRIMI I PJESËVE

►Fig.3: 1. Kapaku 2. Tubi 3. Grykëza e përparme MONTIMI PARALAJMËRIM: Përpara montimit ose kalibrimit të pajisjes, kni motorin dhe hiqni siguresën apo kutinë e baterisë. Ndryshe, ventilatorët mund të lëvizin dhe të rezultojë në lëndim. PARALAJMËRIM: Kur montoni ose kalibroni pajisjen, gjithmonë uleni atë poshtë. Montimi ose rregullimi i pajisjes në pozicion vertikal mund të rezultojë në lëndime të rënda. PARALAJMËRIM: Ndiqni paralajmërimet dhe masat paraprake në kapitullin “PARALAJMËRIME SIGURIE” dhe në manualin e përdorimit të njësisë elektrike.165 ALBANIAN Montimi i tubit bashkues KUJDES: Kontrolloni gjithmonë që tubi i aksesorit të jetë i siguruar pas instalimit. Instalimi i gabuar mund të bëjë që aksesori të bjerë nga njësia elektrike dhe të shkaktojë lëndim të personit. Montojeni tubin bashkues te njësia elektrike.

3. Bashkërenditni kunjin me shenjën e shigjetës në

njësinë elektrike. Futeni tubin derisa butoni i lëshimit të kërcejë jashtë. Sigurohuni që vija e pozicionit në majë të shigjetës në njësinë elektrike, shenja e shigjetës në njësinë elektrike dhe shenja e shigjetës në tub të jenë përballë njëra-tjetrës. ►Fig.6: 1. Butoni i lëshimit 2. Shenja e shigjetës në njësinë elektrike 3. Kunji 4. Vija e pozicionit

5. Shenja e shigjetës në tub

4. Lëvizeni levën drejt njësisë elektrike.

►Fig.7: 1. Leva Sigurohuni që sipërfaqja e levës të jetë paralele me tubin. VINI RE: Mos e shtrëngoni levën pa pasur të futur tubin e aksesorit. Ndryshe, leva mund ta shtrëngojë hyrjen e boshtit të transmisionit më shumë se sa duhet dhe mund ta dëmtojë. Për ta hequr tubin, rrotullojeni levën drejt aksesorit dhe nxirreni tubin ndërsa shtypni për poshtë butonin e lëshimit. ►Fig.8: 1. Butoni i lëshimit 2. Leva 3. Tubi Instalimi i grykëzës së shtypur ose i grykëzës zgjatuese Aksesor opsional

1. Hiqni grykëzën e përparme duke e rrotulluar siç

tregohetnëgurë. ►Fig.9: 1. Grykëza e përparme

2. Bashkoni tubin përshtatës me aksesorin dhe

pastajrrotullojenipërtaksuarnëvend. ►Fig.10: 1. Tubi përshtatës 2. Aksesori

3. Montojeni grykëzën e shtypur ose grykëzën

zgjatuese tek tubi përshtatës dhe në vijim rrotullojeni përtaksuarnëvend. ►Fig.11: 1. Grykëza e shtypur 2. Grykëza zgjatuese

VINI RE: Nuk disponohen kanalet në anën e thellë të grykëzës së sheshtë ose grykëzës zgjatuese. Sigurohuni që të përdorni kanalet në gurë për të bashkuar grykëzën e sheshtë ose grykëzën zgjatuese. PËRDORIMI PARALAJMËRIM: Ndiqni paralajmërimet dhe masat paraprake në kapitullin “PARALAJMËRIME SIGURIE” dhe në manualin e përdorimit të njësisë elektrike. PARALAJMËRIM: Përpara përdorimit, rregulloni pozicionin e varëses dhe të rripat e krahut në pozicionin që ju përshtatet. KUJDES: Mos e vendosni makinerinë përtokë kur është e ndezur. Mund të hyjë rërë ose pluhur nga vrima thithëse dhe të shkaktojë avari ose lëndim. Mbajeni makinerinë fort me të dyja duart dhe kryejeni fryrjen duke e lëvizur ngadalë përreth. Kur kryeni fryrje rreth një ndërtese, një guri të madh ose një automjeti, mos e drejtoni grykëzën drejt tyre. Kur kryeni punë nëpër kënde, nisni nga këndi dhe pastaj vazhdoni në zonën e gjerë. Rregulloni shpejtësinë e ajrit me këmbëzën e çelësit ose levën e akseleratorit të njësisë elektrike sipas mjedisit ose kushteve tuaja të përdorimit. ►Fig.12 MIRËMBAJTJA PARALAJMËRIM: Përpara se të inspektoni ose kryeni mirëmbajtjen e veglës, kni motorin dhe hiqni kutinë e baterisë, ose ndaloni motorin dhe hiqni kandeletën. Ndryshe, ventilatorët mund të lëvizin dhe të rezultojë në lëndim të rëndë. PARALAJMËRIM: Kur inspektoni ose kryeni mirëmbajtjen e pajisjes, gjithmonë uleni poshtë atë. Montimi ose rregullimi i pajisjes në pozicion vertikal mund të rezultojë në lëndime të rënda. PARALAJMËRIM: Ndiqni paralajmërimet dhe masat paraprake në kapitullin “PARALAJMËRIME SIGURIE” dhe në manualin e përdorimit të njësisë elektrike. VINI RE: Mos përdorni kurrë benzinë, benzinë pastrimi, hollues, alkool dhe të ngjashme. Mund të shkaktoni çngjyrosje, deformime ose krisje. Për të ruajtur SIGURINË dhe QËNDRUESHMËRINË, riparimet dhe çdo mirëmbajtje apo rregullim tjetër duhen kryer nga qendrat e autorizuara të shërbimit ose të shërbimit të fabrikës të Makita-s, duke përdorur gjithnjë pjesë këmbimi të Makita-s. Pastrimi i makinerisë Pastrojeni makinerinë duke e fshirë pluhurin me një leckë të thatë ose me një të njomur me ujë me sapun dhe të shtrydhur. ►Fig.13 Hiqini pluhurat apo papastërtitë nga hyrja e thithjes në pjesën e pasme të aksesorit. ►Fig.14: 1. Foleja e thithjes166 ALBANIAN Inspektimi i përgjithshëm Kontrolloni për pjesë të dëmtuara. Kërkojini qendrës së autorizuar të shërbimit t’i zëvendësojë ato nëse është e nevojshme. Lubrikimi i pjesëve lëvizëse VINI RE: Ndiqni udhëzimin për shpeshtësinë dhe sasinë e grasos që aplikohet. Ndryshe, lubrikimiipapërshtatshëmmundtëdëmtojëpjesët lëvizëse. Aksi i transmisionit: Aplikoni graso (graso Makita N No.2 ose ekuivalent të saj) çdo 30 orë pune. ►Fig.15 SHËNIM: Grasoja origjinale Makita mund të blihet nga shitësi juaj lokal i Makita. Magazinimi Gjatë magazinimit të aksesorit veçmas nga njësia elektrike, vendosni kapakun në fund të tubit. ►Fig.16 Intervali i inspektimit dhe i mirëmbajtjes Orë pune Përpara përdorimit Çdo ditë (10 orë) 30 orë E gjithë njësia Kontrolloni me sy për pjesë të dëmtuara

Aksi i transmisionit Aplikoni graso - - Njësia elektrike Referojuni manualit të përdorimit të njësisë elektrike

Përparasetëkërkoniriparime,bënillimishtnjëkontrollngaanajuaj.Nësezbulonindonjëproblemqënuk shpjegohet në manual, mos u mundoni të çmontoni makinerinë. Përkundrazi, drejtojuni qendrave të autorizuara të shërbimit Makita, duke përdorur gjithmonë pjesë këmbimi Makita për riparimet. Gjendja anormale Shkaku i mundshëm (keqfunksionimi) Zgjidhja Motori nuk ndizet. - Referojuni manualit të përdorimit të njësisë elektrike. Motori ndalon shumë shpejt. - Referojuni manualit të përdorimit të njësisë elektrike. Shpejtësia e motorit nuk rritet. - Referojuni manualit të përdorimit të njësisë elektrike. Ventilatorët nuk rrotullohen. Ndalojeni menjëherë motorin. Tubat e njësisë elektrike dhe aksesori nuk janë lidhur siç duhet. Lidhni tubat sipas mënyrës së duhur. Sistem transmisioni jonormal Kontaktoni me një qendër të autorizuar shërbimi për riparim. Njësia elektrike dridhet në mënyrë jonormale. Ndalojeni menjëherë motorin. Sistem transmisioni jonormal Kontaktoni me një qendër të autorizuar shërbimi për riparim. Ventilatorët vazhdojnë të rrotullohen edhe nëse lëshohet këmbëza e çelësit/leva. Ndalojeni menjëherë motorin. Njësia elektrike nuk funksionon mirë. Rregulloni shpejtësinë e minimos nëse njësia elektrike funksionon me motor. Kontaktoni me një qendër të autorizuar shërbimi për riparim.167 ALBANIAN AKSESORË OPSIONALË KUJDES: Këta aksesorë ose shtojca rekomandohen për përdorim me makinerinë Makita të përcaktuar në këtë manual. Përdorimi i aksesorëve apo i shtojcave të tjera mund të përbëjë rrezik lëndimi ndaj njerëzve. Aksesorët ose shtojcat përdorini vetëm për qëllimin e tyre të përcaktuar. Nëse keni nevojë për më shumë të dhëna në lidhje me aksesorët, pyesni qendrën vendore të shërbimit të Makita-s.

• Grupi i hundëzës së ulluqeve

• Bateri dhe ngarkues origjinal Makita SHËNIM: Disa artikuj të listës mund të përfshihen në paketën e produktit si aksesorë standardë. Ato mund të ndryshojnë nga njëri shtet në tjetrin.168 БЪЛГАРСКИ БЪЛГАРСКИ (Превод на оригиналните инструкции) СПЕЦИФИКАЦИИ Модел: UB401MP Техническивъзможности*1 Дебитнавъздуха 0–14,6м
