UB401MP - Dmuchawa do liści MAKITA - Bezpłatna instrukcja obsługi

Typ produktu	Dmuchawa do liści (akcesorium)
Marka	Makita
Model	UB401MP
Długość całkowita	895 mm
Masa netto	2,1 kg
Wydatek powietrza (z DUX60)	0 – 14,6 m³/min
Wydatek powietrza (z DUX18)	0 – 12,4 m³/min
Wydatek powietrza (z UX01G + BL4040)	0 – 15,6 m³/min
Wydatek powietrza (z EX2650LH)	0 – 14,1 m³/min
Kompatybilne jednostki napędowe	DUX60, DUX18, UX01G, EX2650LH
Zasilanie	Poprzez jednostkę napędową (akumulatorową lub spalinową)
Zastosowanie	Dmuchanie kurzu i zanieczyszczeń
W zestawie dysza	Dysza przednia
Akcesoria opcjonalne	Dysza płaska, przedłużka dyszy, wąż adaptera, zestaw dysz do rynien
Konserwacja	Czyścić suchą ściereczką lub wodą z mydłem; smarować wał silnika co 30 godzin smarem Makita nr 2
Bezpieczeństwo	Nosić okulary ochronne i słuchawki wyciszające; zachować odległość co najmniej 15 m od innych osób; nie używać w luźnej odzieży
Możliwość naprawy	Części zamienne Makita; naprawa w autoryzowanym serwisie

Często zadawane pytania - UB401MP MAKITA

Jak zamontować dmuchawę UB401MP na jednostce napędowej?

Najpierw przymocuj wąż do akcesorium do narzędzia motorowego. Zdejmij nasadkę z końca węża, przesuń dźwignię w kierunku akcesorium, wyrównaj kołek ze strzałką, włóż wąż aż pojawi się przycisk zwalniający, następnie przesuń dźwignię w kierunku narzędzia motorowego, aż powierzchnia dźwigni będzie równoległa do węża. Sprawdź ilustracje w instrukcji.

Z jakimi jednostkami napędowymi jest kompatybilna dmuchawa UB401MP?

Ten akcesorium jest zatwierdzone do użytku z następującymi jednostkami napędowymi Makita: DUX60 (bezprzewodowy silnik wielofunkcyjny), DUX18, UX01G i EX2650LH (silnik wielofunkcyjny). Nigdy nie używaj akcesorium z niezatwierdzoną jednostką.

Jak czyścić i konserwować dmuchawę?

Przed konserwacją wyłącz silnik i wyjmij akumulator lub zaślepkę świecy zapłonowej. Czyść maszynę suchą ściereczką lub zwilżoną wodą z mydłem, dobrze wyciśniętą. Nie używaj benzyny, rozpuszczalników ani rozcieńczalników. Usuń kurz z wlotu ssania z tyłu akcesorium.

Co zrobić w przypadku nietypowych wibracji?

Natychmiast wyłącz silnik. Nietypowe wibracje mogą wskazywać na problem z układem napędowym. Skontaktuj się z autoryzowanym centrum serwisowym Makita w celu inspekcji i naprawy.

Jaka odległość bezpieczeństwa należy zachować?

Zachowaj odległość co najmniej 15 metrów między użytkownikiem a innymi osobami (dziećmi, gapiów, zwierzętami). Nawet powyżej 15 m istnieje ryzyko obrażeń spowodowanych odrzutem przedmiotów.

Czy mogę używać dmuchawy z przedłużką dyszy?

Tak, przedłużka dyszy jest dostępna jako opcja. Aby zamontować, zdejmij przednią dyszę, przymocuj wąż adaptera do akcesorium, a następnie przykręć przedłużkę dyszy do węża adaptera. Użyj odpowiednich rowków, jak pokazano w instrukcji.

Jak smarować wał silnika?

Nakładaj smar Makita nr 2 (lub odpowiednik) na wał silnika co 30 godzin pracy. Postępuj zgodnie z instrukcją w kwestii ilości i częstotliwości, aby uniknąć uszkodzenia ruchomych części.

Co zrobić, gdy wentylatory nie wirują?

Natychmiast wyłącz silnik. Może to być spowodowane nieprawidłowym połączeniem węży narzędzia motorowego z akcesorium lub awarią układu napędowego. Skontaktuj się z autoryzowanym centrum serwisowym w celu naprawy.

Gdzie naprawić moją dmuchawę?

Wszelkie naprawy, konserwacje i regulacje powinny być wykonywane przez autoryzowane centrum serwisowe Makita przy użyciu oryginalnych części zamiennych Makita. Sprawdź stronę internetową Makita lub skontaktuj się z lokalnym sprzedawcą, aby znaleźć najbliższe centrum.

Czy mogę używać dmuchawy do nadmuchiwania przedmiotów?

Nie, dmuchawa jest przeznaczona wyłącznie do przedmuchiwania kurzu i zanieczyszczeń. Nie używaj urządzenia do nadmuchiwania balonów, pontonów ani innych przedmiotów. Nieprawidłowe użycie może prowadzić do poważnych obrażeń.

INSTRUKCJA OBSŁUGI UB401MP MAKITA

1. Pagrieziet sviru pret piedziñas bloku.

Att.7: 1. Svira

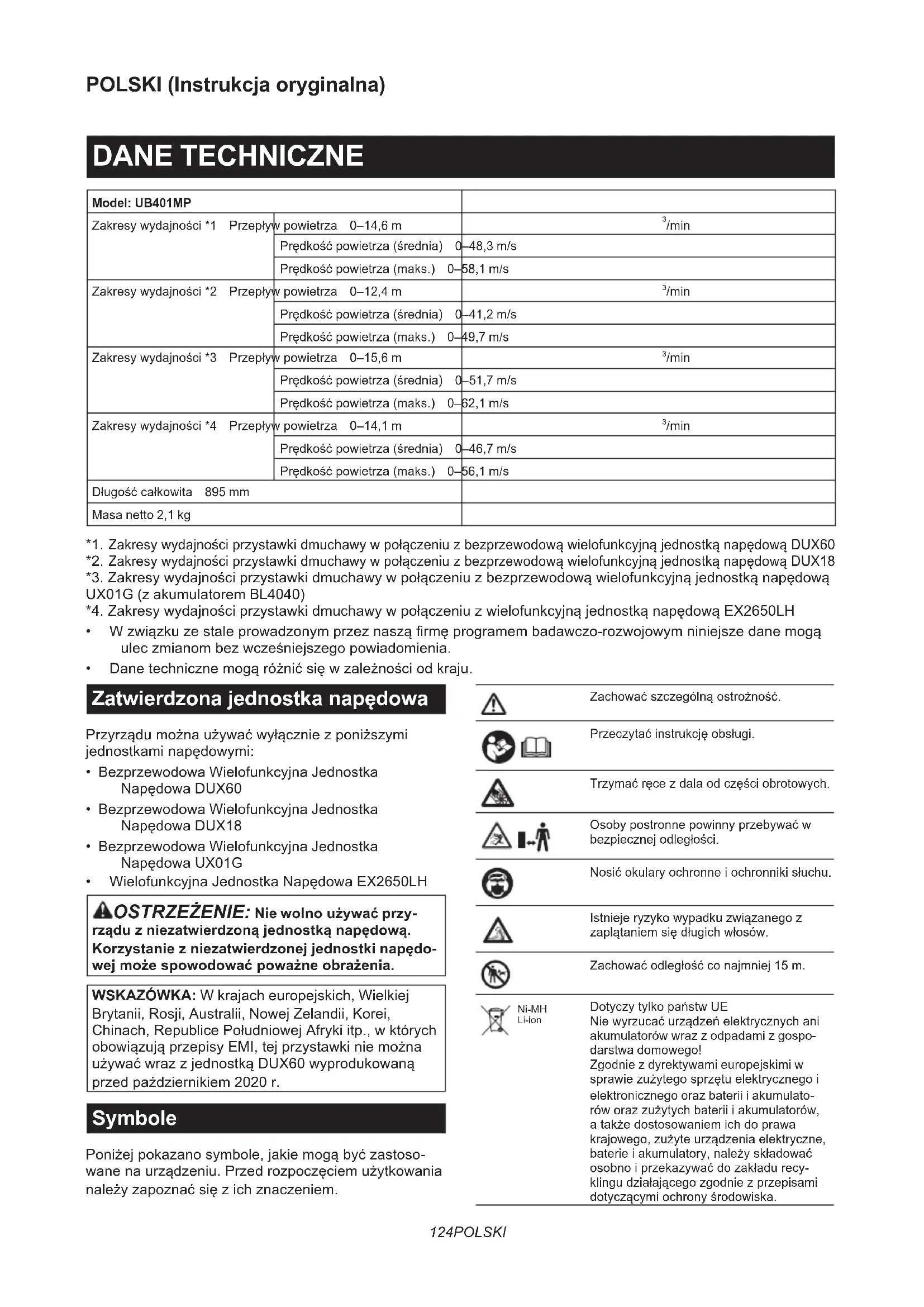

Model: UB401MP
Zakresy wydajności *1 Przepływ powietrza 0–14,6 m		^3 /min
Zakresy wydajności *2 Przepływ powietrza 0–12,4 m		^3 /min
Zakresy wydajności *3 Przepływ powietrza 0–15,6 m		^3 /min
Zakresy wydajności *4 Przepływ powietrza 0–14,1 m		^3 /min
Długość całkowita 895 mm
Masa netto 2,1 kg

*1. Zakresy wydajności przystawki dmuchawy w połączeniu z bezprzewodową wielofunkcyjną jednostką napędową DUX60
*2. Zakresy wydajności przystawki dmuchawy w połączeniu z bezprzewodową wielofunkcyjną jednostką napędową DUX18
*3. Zakresy wydajności przystawki dmuchawy w połączeniu z bezprzewodową wielofunkcyjną jednostką napędową UX01G (z akumulatorem BL4040)
*4. Zakresy wydajności przystawki dmuchawy w połączeniu z wielofunkcyjną jednostką napędową EX2650LH

- W związku ze stale prowadzonym przez naszą firmę programem badawczo-rozwojowym niniejsze dane mogą ulec zmianom bez wcześniejszego powiadomienia.

• Dane techniczne mogą różnić się w zależności od kraju.

Zatwierdzona jednostka napędowa

Przyrządu można używać wyłącznie z poniższymi jednostkami napędowymi:

• Bezprzewodowa Wielofunkcyjna Jednostka Napędowa DUX60
• Bezprzewodowa Wielofunkcyjna Jednostka Napędowa DUX18
• Bezprzewodowa Wielofunkcyjna Jednostka Napędowa UX01G
  • Wielofunkcyjna Jednostka Napędowa EX2650LH

⚠OSTRZEŻENIE: Nie wolno używać przy- rządu z niezatwierdzoną jednostką napędową. Korzystanie z niezatwierdzonej jednostki napędo- wej może spowodować poważne obrażenia.

WSKAZÓWKA: W krajach europejskich, Wielkiej Brytanii, Rosji, Australii, Nowej Zelandii, Korei, Chinach, Republice Południowej Afryki itp., w których obowiązują przepisy EMI, tej przystawki nie można używać wraz z jednostką DUX60 wyprodukowaną przed października 2020 r.

Symbole

Poniżej pokazano symbole, jakie mogą być zastosowane na urządzeniu. Przed rozpoczęciem użytkowania należy zapoznać się z ich znaczeniem.

	Zachować szczególną ostrożność.
	Przeczytać instrukcję obsługi.
	Trzymać ręce z dala od części obrotowych.
	Osoby postronne powinny przebywać w bezpiecznej odległości.
	Nosić okulary ochronne i ochronniki słuchu.
	Istnieje ryzyko wypadku związanego z zaplątaniem się długich włosów.
	Zachować odległość co najmniej 15 m.
	Dotyczy tylko państw UENie wyrzucać urządzeń elektrycznych ani akumulatorów wraz z odpadami z gospodarstwa domowego!Zgodnie z dyrektywami europejskimi w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz baterii i akumulatorów oraz zużytych baterii i akumulatorów, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, baterie i akumulatory, należy składować osobno i przekazywać do zakładu recyklingu działającego zgodnie z przepisami dotyczącymi ochrony środowiska.

Przeznaczenie

Przystawki można używać wyłącznie do wydmuchiwania pyłu w połączeniu z zatwierdzoną jednostką napędową. Nigdy nie używać tej przystawki do innych celów. Nieprawidłowe korzystanie z przystawki może doprowadzić do poważnych obrażeń.

Deklaracja zgodności WE

Dotyczy tylko krajów europejskich

Jako producenci: Makita Europe N.V., adres firmy: Jan-Baptist Vinkstraat 2 3070 Kortenberg, BELGIA. Upoważniamy Hiroshi Tsujimura do przygotowania dokumentacji technicznej i na własną odpowiedzialność oświadczamy, że produkty:

Oznaczenie: Dmuchawa - Przystawka. Oznaczenie typu(-ów): UB401MP.

Spełniają wszystkie odnośne postanowienia dyrektywy 2006/42/WE, jak również spełniają wszystkie odnośne postanowienia następujących dyrektyw WE/UE: 2000/14/WE i są produkowane w sposób zgodny z następującymi normami zharmonizowanymi: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Miejsce i data deklaracji: Kortenberg, Belgia. 29. 10. 2020

Osoba odpowiedzialna: Hiroshi Tsujimura, Dyrektor — Makita Europe N.V.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

Instrukcje bezpieczeństwa dotyczące eksploatacji dmuchawy

⚠OSTRZEŻENIE: Przed rozpoczęciem eksploatacji maszyny należy przeczytać wszystkie ostrzeżenia, instrukcje i dane techniczne, a także zapoznać się z wszystkimi ilustracjami dostarczonymi z maszyną, jak również z instrukcją obsługi jednostki napędowej. Niezastosowanie się do podanych poniżej instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała operatora i/lub osób postronnych.

Wszystkie ostrzeżenia i instrukcje należy zachować do wykorzystania w przyszłości.

Określenia „szczotka obrotowa/zamiatarka” oraz „maszyna” w ostrzeżeniach i środkach bezpieczeństwa dotyczą przyrządu połączonego z jednostką napędową. Określenie „silnik” w ostrzeżeniach i środkach ostrożności dotyczy silnika spalinowego lub silnika elektrycznego jednostki napędowej.

Informacje podstawowe

1. Należy uważnie przeczytać niniejszą instrukcję. Należy zapoznać się z elementami sterowania i zasadami poprawnego użytkowania dmuchawy.
2. Dmuchawa nie może być użytkowana przez dzieci, osoby, które nie przeczytały niniejszej instrukcji, osoby niebędące w pełni władz fizycznych, poznawczych lub umysłowych ani niemające odpowiedniej wiedzy i doświadczenia. Lokalne przepisy mogą ograniczać wiek operatora.
3. Nie wolno użytkować dmuchawy, gdy w pobliżu znajdują się inne osoby, zwłaszcza dzieci, lub zwierzęta.
4. Należy pamiętać, że operator lub użytkownik odpowiada za wypadki lub niebezpieczeństwa zagrażające innym osobom lub ich mieniu.

Przygotowanie

1. Podczas używania dmuchawy nosić odpowiednie obuwie oraz spodnie z długimi nogawkami.
2. Nie nosić luźnych ubrań ani biżuterii, które mogłyby zostać wciągnięte do wlotu powietrza. Długie włosy trzymać z dala od wlotów powietrza.
3. Należy zawsze nosić okulary ochronne, aby zabezpieczyć oczy przed urazami podczas użytkowania elektronarzędzi. Okulary ochronne muszą spełniać wymagania normy ANSI Z87.1 w USA, EN 166 w Europie oraz AS/NZS 1336 w Australii/Nowej Zelandii. Przepisy prawne obowiązujące w Australii/Nowej Zelandii wymagają również obowiązkowego stosowania osłony twarzy.

Odpowiedzialność za egzekwowanie używania odpowiednich środków ochrony osobistej przez operatorów narzędzi oraz inne osoby przebywające w bezpośrednim sąsiedztwie obszaru roboczego ponosi pracodawca.

1. Aby uniknąć podrażnienia pyłem, zaleca się noszenie maski ochronnej.
2. Podczas użytkowania maszyny należy zawsze nosić antypoślizgowe i ochronne obuwie. Antypoślizgowe obuwie ochronne z zakrytymi palcami zmniejsza ryzyko odniesienia obrażeń.

3. Należy używać ochronników słuchu, na przykład nauszników. Hałas może spowodować utratę słuchu.

4. Silnik należy uruchamiać jedynie na zewnątrz w dobrze wentylowanym miejscu. Praca w ograniczonej przestrzeni lub w miejscu o słabej wentylacji może doprowadzić do śmierci w wyniku uduszenia lub zatrucia tlenkiem węgla.

Obstuga

1. Zadbać, by w miejscu pracy nie były obecne dzieci, osoby postronne ani zwierzęta. Strefa, w której niedozwolone jest przebywanie dzieci, osób postronnych i zwierząt, musi mieć promień minimum 15 m; na zewnątrz strefy 15 m wciąż istnieje ryzyko odniesienia obrażeń spowodowanych wyrzucanymi przedmiotami. Osobom postronnym zasugerować założenie okularów ochronnych. Jeśli ktoś się zbliża, zatrzymać silnik lub maszynę.

▶ Rys.1

1. Wyłączyć dmuchawę i wyjąć akumulator lub zdjąć nasadkę świecy zapłonowej oraz upewnić się, że wszystkie ruchome elementy dmuchawy się zatrzymały:

2. gdy operator oddala się od dmuchawy;

3. przed usunięciem niedrożności;
4. przed przeprowadzeniem kontroli, czyszczenia lub konserwacji dmuchawy;

5. gdy dmuchawa zaczyna drgać w nietypowy sposób.

6. Dmuchawy należy używać tylko przy świetle dziennym lub odpowiednio silnym sztucznym oświetleniu.

7. Nie należy sięgać zbyt daleko i należy zawsze pamiętać o utrzymywaniu równowagi.

8. Podczas pracy na pochyłym terenie należy zadbać o dobre oparcie dla nóg.

9. Podczas użytkowania urządzenia należy cho- dzić, a nie biegać.

10. Dbać o to, by we wlotach powietrza chłodzącego nie gromadziły się odłamki.

11. Nigdy nie wydmuchować odłamków w kierunku znajdujących się w pobliżu osób.

12. Zawsze używać dmuchawy w zalecanej pozycji oraz na stabilnym podłożu.

13. Nie używać dmuchawy na dużych wysokościach.

14. Podczas używania dmuchawy nigdy nie kierować końcówki w stronę znajdujących się w pobliżu osób.

15. Nigdy nie blokować otworu zasysania ani otworu dmuchawy.

16. Podczas pracy w zapylonej przestrzeni należy uważać, aby otwór zasysania lub otwór dmuchawy nie zostały zatkane pyłem lub brudem.

17. Używać wyłącznie końcówek dostarczonych przez firmę Makita.

18. Nie używać dmuchawy do napełniania piłek, pontonów lub podobnych przedmiotów.

19. Nie użytkować dmuchawy w pobliżu otwartych okien itp.

20. Zaleca się używać dmuchawy wyłącznie w rozsądnych godzinach — nie wczesnym rankiem ani późnym wieczorem, gdy mogłoby to przeszkadzać innym.

21. Przed rozpoczęciem dmuchania zaleca się poluzować odłamki grabiami lub miotłą.

22. Przed użyciem dmuchawy w warunkach zapylenia należy lekko zwilżyć powierzchnię lub, w razie konieczności, użyć rozpylacza wody.
23. Wyregulować długość końcówki wylotowej dmuchawy w taki sposób, aby umożliwiać ustawienie strumienia powietrza blisko podłoża.
24. Jeśli dmuchawa uderzy w jakiś przedmiot lub zacznie drgać lub wydawać dźwięki w nietypowy sposób, należy ją niezwłocznie wyłączyć. Przed ponownym uruchomieniem i dalszym użytkowaniem wyjąć akumulator lub zdjąć nasadkę świecy zapłonowej i sprawdzić dmuchawę pod kątem uszkodzeń. Jeśli dmuchawa jest uszkodzona, zwrócić się do autoryzowanego centrum serwisowego firmy Makita w celu naprawy.
25. Nie wkładać palców ani żadnych przedmiotów do otworu zasysania ani otworu dmuchawy.
26. Nie dopuszczać do przypadkowego uruchomienia. Przed włożeniem akumulatora, podniesieniem lub przeniesieniem dmuchawy należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. Przenoszenie dmuchawy z palcem na przełączniku lub podłączanie przewodu zasilającego przy włączonym przełączniku grozi wypadkiem.
27. Nigdy nie należy wydmuchować niebezpiecznych materiałów, takich jak gwoździe, odłamki szkła czy ostrza.
28. Nie używać dmuchawy w pobliżu materiałów łatwopalnych.
29. Unikać używania dmuchawy przez długi czas w niskiej temperaturze.
30. Przed montażem lub regulacją maszyny wyłączyć silnik i zdjąć nasadkę świecy zapłonowej lub wyjąć akumulator.
31. Przed uruchomieniem silnika należy zastosować środki ochrony osobistej.
32. Przed uruchomieniem silnika należy przeprowadzić kontrolę maszyny pod kątem uszkodzeń, poluzowanych śrub/nakrętek lub nieprawidłowego montażu. Sprawdzić wszystkie dźwignie sterujące i przełączniki pod kątem prawidłowego działania. Oczyścić i osuszyć uchwyty.
33. Nigdy nie włączać silnika, jeżeli maszyna jest uszkodzona lub nie jest całkowicie zmontowana.
34. Wyregulować szelki nośne oraz rękojeść w celu dopasowania do postury operatora.
35. Szelki nośne zakładać przy silniku pracującym wyłącznie na obrotach jałowych.
36. Podczas pracy zawsze używać szelek nośnych. Trzymać maszynę stabilnie po prawej stronie ciała.

▶ Rys.2

1. Zarówno osoby leworęczne, jak i praworęczne, muszą trzymać przedni uchwyt lewą ręką oraz tylny uchwyt prawą ręką. Zacisnąć palce i kciuki na uchwytach.

2. Nigdy nie należy obsługiwać maszyny jedną ręką. Utrata kontroli może doprowadzić do poważnych lub śmiertelnych obrażeń. Aby zmniejszyć ryzyko obrażeń, nie należy zbliżać rąk ani stóp do szczotek lub głowic zamiatarki.

3. W przypadku silnego uderzenia lub upadku maszyny należy sprawdzić jej stan przed wznowieniem pracy. Sprawdzić układ paliwowy pod kątem nieszczelności oraz elementy sterujące i urządzenia zabezpieczające pod kątem usterek. W przypadku stwierdzenia uszkodzenia lub wątpliwości co do prawidłowej pracy narzędzia należy zwrócić się do autoryzowanego centrum serwisowego w celu przeprowadzenia przeglądu i naprawy.
4. Postępować zgodnie z informacjami zawartymi w instrukcji obsługi jednostki napędowej, aby prawidłowo korzystać z dźwigni sterowania i przełącznika.
5. Podczas ani po pracy nie należy klaść gorącej maszyny na suchej trawie ani materiałach łatwopalnych.
6. Informacje na temat uruchamiania maszyny i sterowania maszyną zawiera instrukcja obsługi jednostki napędowej.

Uzupełnianie paliwa

1. Przed przystąpieniem do uzupełniania paliwa wyłączyć silnik. Trzymać maszynę z dala od otwartego ognia i iskier. Nie wolno palić tytoniu podczas uzupełniania paliwa. Mogłoby to spowodować pożar i/lub wybuch.
2. Paliwo należy uzupełniać na otwartej przestrzeni. Uzupełnianie paliwa w zamkniętym pomieszczeniu może spowodować wybuch oparów paliwa.
3. Unikać kontaktu z paliwem i olejem silnikowym. Nie wdychać oparów paliwa. W przypadku rozlania paliwa lub oleju natychmiast zetrzeć plamę z maszyny i/lub podłoża. Jeśli paliwo wyleje się na ubranie operatora, należy je natychmiast zmienić, aby się nie zapaliło.
4. Po uzupełnieniu paliwa starannie zakręcić korek wlewu paliwa i sprawdzić, czy paliwo nie wycieka. Przed uruchomieniem silnika odejść na co najmniej 3 m (10 stóp) od źródła paliwa i miejsca jego uzupełniania.
5. Paliwo należy transportować i przechowywać wyłącznie w zatwierdzonych zbiornikach. Nie dopuszczać dzieci w pobliżu przechowywa- nego paliwa.

Transport

1. Na czas transportu zatrzymać silnik. Niezamierzone uruchomienie mogłoby spowodować poważne obrażenia.
2. Podczas transportowania maszyny samochodem zadbać o jej bezpieczne położenie, aby nie doszło do wycieku paliwa.
3. W przypadku przenoszenia maszyny podnieść ją w całości z podłoża. Przeciąganie maszyny powoduje uszkodzenie zbiornika paliwa i wyciek paliwa prowadzący do pożaru.
4. Przyrząd należy przenosić w pozycji poziomej, trzymając za drążek. Nie zbliżać gorącego tłumika do ciała.

Drgania

1. Narażenie na nadmierne drgania uszkadza naczynia krwionośne oraz układ nerwowy operatora i powoduje następujące objawy w palcach, dłoniach i nadgarstkach: „zasypianie” (drętwienie), mrowienie, bóle, wrażenie klucia, zmiany w zabarwieniu skóry lub zmiany na skórze. W przypadku wystąpienia którego-kolwiek z powyższych objawów należy zgłosić się do lekarza.

W celu zmniejszenia ryzyka wystąpienia „choroby białych palców” należy zapobiegać wyziębieniu dłoni oraz zapewnić prawidłowy stan maszyny i akcesoriów.

Konserwacja i przechowywanie

1. Wszystkie nakrętki, wkręty i śruby powinny być dokręcone, co pozwoli utrzymać dmuchawę w bezpiecznym stanie technicznym.
2. Jeśli części są zużyte lub uszkodzone, należy je wymienić na części dostarczone przez firmę Makita.
3. Dmuchawę należy przechowywać w suchym, niedostępnym dla dzieci miejscu.
4. Po wyłączeniu dmuchawy w celu przeprowadzenia przeglądu lub prac serwisowych, odłożenia do przechowywania lub wymiany akcesoriów należy upewnić się, że wszystkie ruchome elementy zostały całkowicie zatrzymane, oraz wyjąć akumulator lub zdjąć nakładkę świecy zapłonowej. Przed wykonaniem jakichkolwiek prac na dmuchawie należy poczekać, aż urządzenie ostygnie. Starannie wykonywać czynności konserwacyjne i utrzymywać dmuchawę w czystości.
5. Zawsze przed odłożeniem dmuchawy do prze- chowywania należy poczekać, aż urządzenie ostygnie.
6. Nie wystawiać dmuchawy na działanie deszczu. Dmuchawę należy przechowywać w pomieszczeniach.
7. Podczas podnoszenia dmuchawy należy ugiąć kolana i uważać, aby nie uszkodzić kręgosłupa.
8. Aby zmniejszyć ryzyko pożaru, nigdy nie należy przeprowadzać prac serwisowych urządzenia w pobliżu ognia.
9. Zawsze czyścić narzędzie z pyłu i zanieczyszczeń. Nie stosować benzyny, rozpuszczalników, alkoholu ani podobnych środków. Substancje takie mogą spowodować odbarwienie, odkształcenie lub pęknięcie elementów z tworzyw sztucznych.
10. Po każdym użyciu dokręcić wszystkie śruby i nakrętki oprócz śrub regulacyjnych gaźnika.
11. Nie wykonywać prac konserwacyjnych ani naprawczych, które nie zostały opisane w tej broszurze lub w instrukcji obsługi jednostki napędowej. W celu wykonania tego typu prac należy zwrócić się do autoryzowanego centrum serwisowego.

12. Przestrzegać instrukcji smarowania i wymiany akcesoriów.

13. Stosować wyłącznie oryginalne akcesoria i części zamienne. Stosowanie części lub akcesoriów innych producentów może prowadzić do uszkodzenia narzędzia, mienia i/lub powstania poważnych obrażeń.

14. W regularnych odstępach czasu należy przekazywać maszynę do jednego z naszych autoryzowanych centrów serwisowych w celu kontroli i wykonania czynności serwisowych.
15. Jeżeli maszyna ma być nieużywana przez dłuższy okres, należy ją całkowicie oczyścić i zakonserwować. Zdjąć nasadkę świecy zapłonowej lub wyjąć akumulator. Gdy silnik wystygnie, należy złać paliwo.
16. Nie opierać o nic narzędzia, np. o ścianę. Nieprzestrzeganie tej instrukcji może spowodować, że maszyna przewróci się i spowoduje obrażenia u osób znajdujących się w pobliżu.

Użytkowanie narzędzi akumulatorowych i dbałość o nie

1. Akumulator należy ładować wyłącznie przy użyciu określonej przez producenta ładowarki. Ładowarka przeznaczona do jednego typu akumulatora może stwarzać zagrożenie pożarem, gdy będzie używana do ładowania innego akumulatora.
2. Do zasilania elektronarzędzi używać tylko specjalnie do tego celu przeznaczonych akumulatorów. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.

3. Gdy akumulator nie jest używany, należy zabezpieczyć go przed kontaktem z metalowymi przedmiotami, typu spinacze, monety, klucze, gwoździe, wkręty lub innymi metalowymi drobiazgami, które mogą powodować zwarcie styków akumulatora. Zwarcie styków akumulatora grozi poparzeniami lub pożarem.

4. W niewłaściwych warunkach eksploatacji może dojść do wycieku elektrolitu z akumulatora. Nie należy go dotykać. W razie przypadkowego kontaktu należy przemyć skażoną skórę wodą. W przypadku dostania się elektrolitu do oczu należy dodatkowo skorzystać z porady lekarza. Elektrolit z akumulatora może powodować podrażnienia lub poparzenia.

5. Nie używać uszkodzonego lub przerobionego akumulatora ani narzędzia. Uszkodzone lub przerobione akumulatory mogą działać w nieprzewidywalny sposób i spowodować pożar, wybuch lub obrażenia ciała.

6. Nie wystawiać akumulatora ani narzędzia na działanie ognia ani nadmiernej temperatury. Narażenie na ogień lub temperaturę wyższą niż 130°C może spowodować wybuch.

7. Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia w temperaturze wykraczającej poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub temperatury wykraczająca poza określony zakres mogą spowodować uszkodzenie akumulatora oraz wzrost zagrożenia pożarem.

Zasady bezpieczeństwa dotyczące urządzeń elektrycznych i akumulatora

1. Nie wyrzucać akumulatorów do ognia. Ogniwo może eksplodować. Należy zapoznać się z obo-wiązującymi lokalnie przepisami, które określają specjalne wytyczne dotyczące utylizacji odpadów.

2. Nie wolno otwierać ani niszczyć akumulatorów. Uwolniony elektrolit jest substancją żrącą, która może spowodować uszkodzenie oczu lub skóry. W przypadku połknięcia może być trujący.

3. Akumulatora nie należy ładować w deszczu ani w wilgotnym otoczeniu.

4. Nie ładować akumulatora na zewnątrz.

5. Nie dotykać ładowarki, w tym jej wtyczki i styków, mokrymi rękami.

Serwis

1. Elektronarzędzie powinno być serwisowane przez wykwalifikowany personel, z użyciem wyłącznie oryginalnych części zamiennych. Zapewni to zachowanie bezpieczeństwa pracy z elektronarzędziem.

2. Nie wolno naprawiać uszkodzonych akumulatorów. Naprawa akumulatorów powinna być wykonywana wyłącznie przez producenta lub autoryzowane punkty usługowe.

Pierwsza pomoc

1. W razie wypadku apteczka pierwszej pomocy musi być dostępna w pobliżu miejsca pracy. Wszelkie braki w apteczce należy niezwłocznie uzupełniać.

2. Wzywając karetkę, należy podać następujące informacje:

— Miejsce wypadku
— Opis wydarzenia
— Liczbę poszkodowanych osób
— Rodzaj obrażeń
— Własne imię i nazwisko

ZACHOWAĆ NINIEJSZE INSTRUKCJE.

⚠ OSTRZEŻENIE: NIE WOLNO pozwolić, aby wygoda lub rutyna (nabyta w wyniku wielokrotnego używania urządzenia) zastąpiły ścisłe przestrzeganie zasad bezpieczeństwa obsługi.

NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub niestosowanie się do zasad bezpieczeństwa podanych w niniejszej instrukcji obsługi może prowadzić do poważnych obrażeń ciała.

⚠ OSTRZEŻENIE: Eksploatacja niniejszego produktu może prowadzić do powstania pyłu zawierającego substancje chemiczne, które mogą przedostać się do układu oddechowego lub przyczynić się do innych dolegliwości. Niektóre z tych substancji chemicznych mogą być związkami występującymi w pestycydach, środkach owado-bójczych, nawozach i środkach chwastobójczych. Stopień narażenia na te substancje zależy od tego, jak często wykonywane są tego typu prace. Aby zmniejszyć narażenie na powyższe substancje chemiczne należy pracować w miejscach dobrze wentylowanych i używać sprawdzonych zabezpieczeń, takich jak maski przeznaczone do odfiltrowywania mikroskopijnych cząstek.

OPIS CZEŚCI

▶ Rys.3: 1. Nasadka 2. Drążek 3. Przednia końcówka

MONTAŻ

⚠OSTRZEŻENIE: Przed montażem lub regulacją urządzenia należy wyłączyć silnik i zdjęć nasadkę świecy zapłonowej lub wyjąć akumulator. Niezastosowanie się do tego zalecenia grozi poruszeniem się wentylatorów i może doprowadzić do obrażeń.
⚠OSTRZEŻENIE: Podczas montażu lub regulacji urządzenia zawsze należy położyć je na podłożu. Montowanie lub regulowanie narzędzia w położeniu pionowym może spowodować poważne obrażenia.
⚠OSTRZEŻENIE: Należy przestrzegać ostrzeżeń i środków ostrożności opisanych w rozdziale „OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA” oraz w instrukcji obsługi jednostki napędowej.

Podłączanie drążka przyrządu

⚠ PRZESTROGA: Po zakończeniu montażu zawsze należy sprawdzać, czy drążek przyrządu jest poprawnie zamontowany. Nieprawidłowa instalacja może spowodować odpadnięcie przyrządu z jednostki napędowej i wywołać poważne obrażenia ciała.

Podłączanie drążka przyrządu do jednostki napędowej.

1. Należy zdjąć nasadkę z końca drążka.

▶ Rys.4: 1. Drażek 2. Nasadka

UWAGA: Nie wyrzucać nasadki, ponieważ jest ona potrzebna podczas przechowywania przystawki.

1. Obrócić dźwignię w kierunku przyrządu.
   ▶ Rys.5: 1. Dźwignia
2. Wyrównać kołek zgodnie ze wskazaniem strzałki na jednostce napędowej. Drażek należy wprowadzać, aż przycisk zwalniający wyskoczy.

Linia wskazująca położenie powinna znajdować się na końcówce strzałki na jednostce napędowej, a strzałka na jednostce napędowej i strzałka na drążku powinny być zwrócone do siebie.

▶ Rys.6: 1. Przycisk zwalniający 2. Strzałka na jednostce napędowej 3. Kołek 4. Linia pozycji 5. Strzałka na drążku

1. Obrócić dźwignię w kierunku jednostki napędowej.

▶ Rys.7: 1. Dźwignia

Upewnić się, że powierzchnia dźwigni znajduje się w położeniu równoległym do drążka.

UWAGA: Dźwigni nie należy dokręcać, jeśli drążek przyrządu nie został wprowadzony. W przeciwnym wypadku dźwignia może zbyt mocno zacisnąć koniec wałka napędowego i uszkodzić go.

Aby wyjąć drążek, należy obrócić dźwignię w kierunku przyrządu i wyciągnąć drążek, naciskając przycisk zwalniający.

▶ Rys.8: 1. Przycisk zwalniający 2. Dźwignia 3. Drążek

Montaż płaskiej końcówki lub rury przedłużającej

Osprzęt dodatkowy

1. Usunąć przednią końcówkę, obracając ją w sposób przedstawiony na ilustracji.
   ▶ Rys.9: 1. Przednia końcówka
2. Przymocować złączkę do przystawki i przekręcić tak, aby zaskoczyła na swoje miejsce.
   ▶ Rys.10: 1. Złączka 2. Przystawka
3. Do złączki przymocować płaską końcówkę lub rurę przedłużającą i przekręcić tak, aby zaskoczyła na swoje miejsce.
   ▶ Rys.11: 1. Piaska końcówka 2. Rura przedłużająca 3. Złączka

UWAGA: Rowki znajdujące się wewnątrz płaskiej końcówki lub rury przedłużającej są niedostępne. Należy upewnić się, że do dołączenia płaskiej końcówki lub rury przedłużającej używane są rowki pokazane na ilustracji.

OBSŁUGA

⚠ OSTRZEŻENIE: Należy przestrzegać ostrzeżeń i środków ostrożności opisanych w rozdziale „OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA” oraz w instrukcji obsługi jednostki napędowej.

⚠ OSTRZEŻENIE: Przed rozpoczęciem pracy należy wyregulować położenie uchwytu i wygodnie ustawić szelki nośne.

⚠ PRZESTROGA: Nie kłaść włączonej maszyny na podłożu. Piach lub pył mogą przedostać się do środka przez otwór zasysania i spowodować usterkę lub doprowadzić do obrażeń ciała.

Trzymać maszynę mocno oburącz i powoli ruszać nią na boki w celu wykonania operacji dmuchania. Podczas pracy w pobliżu budynku, dużego kamienia lub pojazdu skierować końcówkę w przeciwnym kierunku. Podczas wykonywania prac w narożnikach zacząć od narożnika, a następnie przemieścić się w obszar o większej przestrzeni.

Dostosować prędkość powietrza do środowiska lub warunków eksploatacji za pomocą spustu przełącznika lub dźwigni przepustnicy jednostki napędowej.

▶ Rys.12

KONSERWACJA

⚠OSTRZEŻENIE: Przed przystąpieniem do prac kontrolnych lub konserwacyjnych na urządzeniu wyłączyć silnik i wyciągnąć akumulator bądź zatrzymać silnik i zdjąć nasadkę świecy zapłonowej. Niezastosowanie się do tego zalecenia grozi poruszeniem się wentylatorów i może doprowadzić do poważnych obrażeń.

⚠OSTRZEŻENIE: Na czas kontroli lub konserwacji urządzenia zawsze należy położyć je na podłożu. Montowanie lub regulowanie narzędzia w położeniu pionowym może spowodować poważne obrażenia.

⚠OSTRZEŻENIE: Należy przestrzegać ostrzeżeń i środków ostrożności opisanych w rozdziale „OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA” oraz w instrukcji obsługi jednostki napędowej.

UWAGA: Nie stosować benzyny, rozpuszczalników, alkoholu itp. środków. Mogą one powodować odbarwienia, odkształcenia lub pęknięcia.

W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI produktu wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany lub fabryczny punkt serwisowy narzędzi Makita, zawsze z użyciem oryginalnych części zamiennych Makita.

Czyszczenie urządzenia

Czyścić urządzenie, wycierając kurz suchą szmatką lub wykręconą szmatką zanurzoną wcześniej w wodzie z dodatkiem mydła.

▶ Rys.13

Usunąć pył i brud z otworu zasysania w tylnej części przystawki.

▶ Rys.14: 1. Otwór zasysania

Ogólna kontrola

Sprawdzić, czy nie doszło do uszkodzenia części. W razie potrzeby zgłosić się do autoryzowanego punktu serwisowego w celu wymiany uszkodzonych części.

Smarowanie ruchomych części

UWAGA: Przestrzegać instrukcji odnośnie do częstotliwości smarowania i ilości smaru. W przeciwnym razie niewystarczające smarowanie może spowodować uszkodzenie części ruchomych.

Walek napędowy:

Nakładać smar (smar Makita N No.2 lub jego zamiennik) co 30 godzin pracy.

▶ Rys.15

WSKAZÓWKA: Oryginalny smar firmy Makita można zakupić u lokalnego przedstawiciela firmy Makita.

Przechowywanie

Podczas przechowywania przystawki bez jednostki napędowej nałożyć nasadkę na koniec rury.

▶ Rys.16

Odstępy czynności kontrolnych i konserwacyjnych

Godziny pracy Przed przystąpie-		niem do pracy	Codziennie (10 godzin)	30 godzin
Cała jednostka Kontrola wzroko	owa pod kątem uszko-dzonych części	√	-	-
Walek napędowy Nakładanie smaru --				√
Jednostka napędowa Patrz instrukcja obsługi jednostki napędowej

ROZWIĄZYWANIE PROBLEMÓW

Przed oddaniem maszyny do naprawy należy najpierw przeprowadzić samodzielną kontrolę. W razie napotkania problemu, który nie został wyjaśniony w instrukcji, nie należy próbować demontować maszyny we własnym zakresie. Należy natomiast zlecić naprawę w autoryzowanym centrum serwisowym firmy Makita; zawsze z użyciem oryginalnych części zamiennych Makita.

Nieprawidłowe działanie Prawdopodobna przyczyna (usterka) Rozwiązanie
Silnik się nie uruchamia. - Patrz instrukcja obsługi jednostki napędowej.
Silnik zatrzymuje się krótko po uruchomieniu.	- Patrz instrukcja obsługi jednostki napędowej.
Prędkość obrotowa silnika nie wzrasta.	- Patrz instrukcja obsługi jednostki napędowej.
Wentylatory się nie obracają.⇒ Natychmiast wyłączyć silnik.	Drążki jednostki napędowej i przyrządu nie są poprawnie połączone.
	Nietypowy układ napędowy Skontaktować się z autoryzowanym punktem serwisowym w celu naprawy.
Jednostka napędowa drga w nietypowy sposób.⇒ Natychmiast wyłączyć silnik.	Nietypowy układ napędowy Skontaktować się z autoryzowanym punktem serwisowym w celu naprawy.
Wentylatory obracają się nawet po zwolnieniu spustu przełącznika/ dźwigni.⇒ Natychmiast wyłączyć silnik.	Jednostka napędowa nie działa prawidłowo.

AKCESORIA OPCJONALNE

⚠ PRZESTROGA: Zaleca się stosowanie wymienionych akcesoriów i przystawek z maszyną Makita opisaną w niniejszej instrukcji.

Stosowanie innych akcesoriów lub przystawek może być przyczyną obrażeń ciała. Akcesoriów lub przystawek należy używać tylko zgodnie z ich przeznaczeniem.

W razie potrzeby wszelkiej pomocy i szczegółowych informacji na temat niniejszych akcesoriów udzielą Państwu lokalne punkty serwisowe Makita.

• Złączka
  • Rura przedłużająca
• Piłaska końcówka
• Zestaw dyszy do czyszczenia rynny
  • Oryginalny akumulator i ładowarka firmy Makita

WSKAZÓWKA: Niektóre pozycje znajdujące się na liście mogą być dołączone do pakietu urządzenia jako akcesoria standardowe. Mogą to być różne pozycje, w zależności od kraju.

RÉSZLETES LEÍRÁS
