ПОСІБНИК КОРИСТУВАЧА UB401MP MAKITA

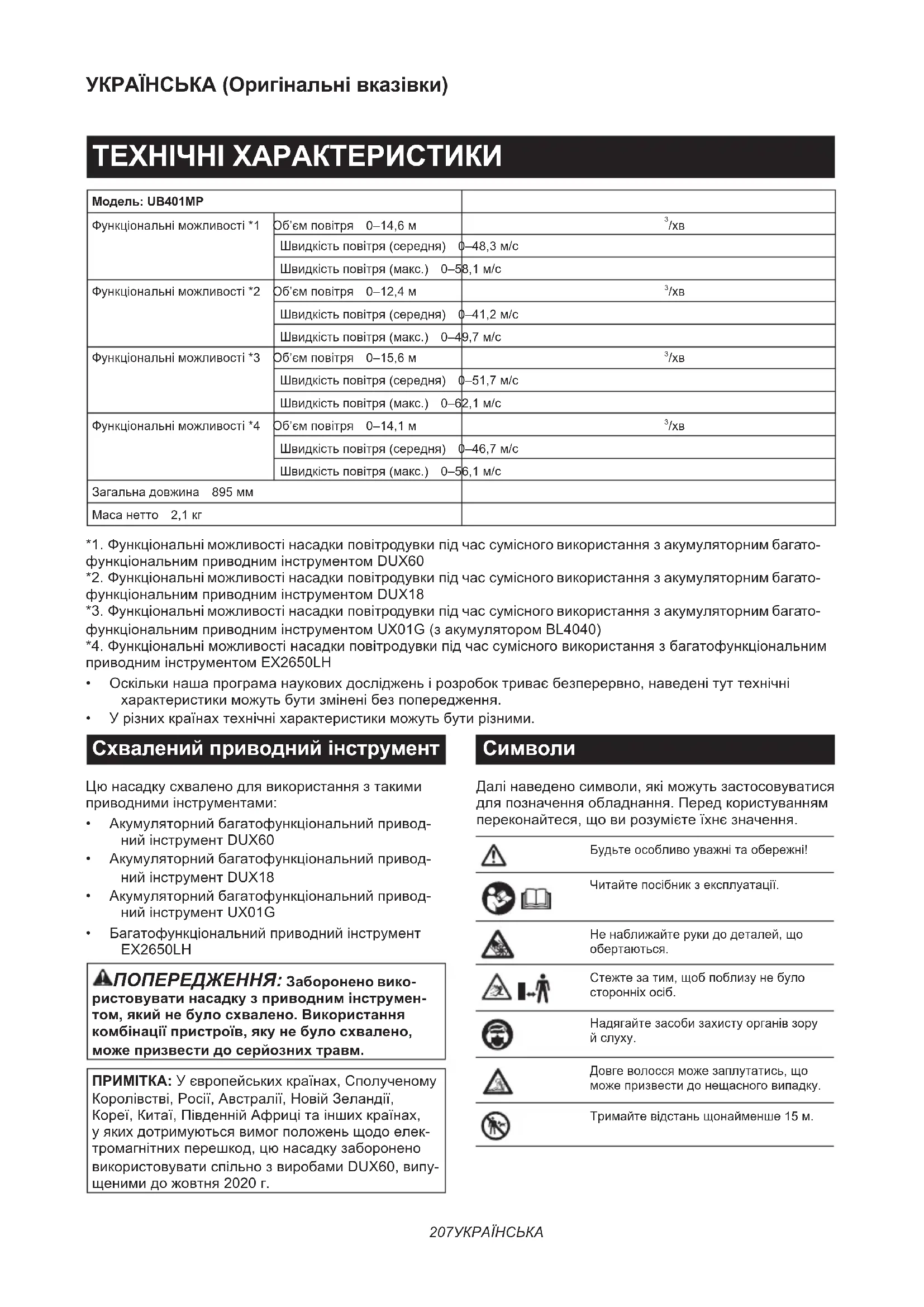

Швидкістьповітря(середня) 0–48,3м/с Швидкістьповітря(макс.) 0–58,1м/с Функціональніможливості*2 Об’ємповітря 0–12,4м

Швидкістьповітря(середня) 0–41,2м/с Швидкістьповітря(макс.) 0–49,7м/с Функціональніможливості*3 Об’ємповітря 0–15,6м

Швидкістьповітря(середня) 0–51,7м/с Швидкістьповітря(макс.) 0–62,1м/с Функціональніможливості*4 Об’ємповітря 0–14,1м

Швидкістьповітря(середня) 0–46,7м/с Швидкістьповітря(макс.) 0–56,1м/с Загальнадовжина 895мм Масанетто 2,1кг *1.Функціональніможливостінасадкиповітродувкипідчассумісноговикористаннязакумуляторнимбагато- функціональнимприводнимінструментомDUX60 *2.Функціональніможливостінасадкиповітродувкипідчассумісноговикористаннязакумуляторнимбагато- функціональнимприводнимінструментомDUX18 *3.Функціональніможливостінасадкиповітродувкипідчассумісноговикористаннязакумуляторнимбагато- функціональнимприводнимінструментомUX01G(закумуляторомBL4040) *4.Функціональніможливостінасадкиповітродувкипідчассумісноговикористаннязбагатофункціональним приводнимінструментомEX2650LH

• Оскількинашапрограманауковихдослідженьірозробоктриваєбезперервно,наведенітуттехнічні характеристикиможутьбутизміненібезпопередження.

• Урізнихкраїнахтехнічніхарактеристикиможутьбутирізними. Схвалений приводний інструмент Цюнасадкусхваленодлявикористаннязтакими приводнимиінструментами:

• Акумуляторнийбагатофункціональнийпривод- нийінструментDUX60

• Акумуляторнийбагатофункціональнийпривод- нийінструментDUX18

• Акумуляторнийбагатофункціональнийпривод- нийінструментUX01G

• Багатофункціональнийприводнийінструмент EX2650LH ПОПЕРЕДЖЕННЯ: Заборонено вико- ристовувати насадку з приводним інструмен- том, який не було схвалено. Використання комбінації пристроїв, яку не було схвалено, може призвести до серйозних травм. ПРИМІТКА:Уєвропейськихкраїнах,Сполученому Королівстві,Росії,Австралії,НовійЗеландії, Кореї,Китаї,ПівденнійАфрицітаіншихкраїнах, уякихдотримуютьсявимогположеньщодоелек- тромагнітнихперешкод,цюнасадкузаборонено використовуватиспільнозвиробамиDUX60,випу- щенимидожовтня2020г.

Далінаведеносимволи,якіможутьзастосовуватися дляпозначенняобладнання.Передкористуванням переконайтеся,щовирозумієтеїхнєзначення. Будьтеособливоуважнітаобережні! Читайтепосібникзексплуатації. Ненаближайтерукидодеталей,що обертаються. Стежтезатим,щобпоблизунебуло сторонніхосіб. Надягайтезасобизахистуорганівзору

Довгеволоссяможезаплутатись,що можепризвестидонещасноговипадку. Тримайтевідстаньщонайменше15м.208 УКРАЇНСЬКА Ni-MH Li-ionТількидлякраїнЄСНевикидайтеелектроприладиабоакумуля-торнібатареїразомізпобутовимсміттям!ЗгіднозЄвропейськимидирективамипроутилізаціюелектричноготаелектронногообладнаннятапроутилізаціюбатарейіаку-муляторів,атакожбатарейтаакумуляторів,термінслужбиякихзакінчився,таїхвикорис-танняміздотриманнямнаціональнихзаконів,електричнеобладнання,батареїтаакумуля-тори,термінслужбиякихзакінчився,потрібнозбиратиокремотавідправлятинаекологічночистіпідприємствазїхньоїпереробки. Призначення Цянасадкапризначенатількидляздуванняпилузавикори- станняразомзісхваленимприводнимагрегатом.Заборонено використовуватинасадкудляіншихзадач.Неналежневико

ристаннянасадкиможепризвестидотяжкихтравм. Декларація про відповідність стандартам ЄС Тільки для країн Європи Ми,виробникицьогообладнання:компаніяMakita Europe N.V., юридичнаадреса:Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM(Бельгія),уповноважуємоХіроши Цудзимуру (Hiroshi Tsujimura)скластитехнічнудокументаціютапідсвою виключнувідповідальністьзаявляємопроте,щовиріб; Позначення:насадка повітродувки.Позначення типу:UB401MP. відповідаютьусімзастосовнимвимогамдирективи 2006/42/EC,атакожвідповідаютьусімзастосовним вимогамтакихдирективЄС,як2000/14/EC,івиробля- ютьсязгіднозтакимигармонізованимистандартами:EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014. Місцейдатадекларації:Kortenberg, Belgium (Бельгія). 29. 10. 2020 Відповідальнаособа:Хіроши Цудзимура (Hiroshi Tsujimura), директор компанії Makita Europe N.V. ПОПЕРЕДЖЕННЯ ПРО ДОТРИМАННЯ ТЕХНІКИ

Інструкції з техніки безпеки під час експлуатації повітродувки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати роботу, ознайомтеся з усіма попередженнями, інструкціями, ілюстраціями й технічними характе- ристиками, що постачаються із цим інструментом, а також із посібником з експлуатації приводного інстру- мента.Невиконаннянаведенихнижчеінструкційможе призвестидоураженняелектричнимструмом,пожежі й/аботяжкихтравмоператората/абосторонніхосіб. Збережіть усі інструкції з тех- ніки безпеки й експлуатації на

Підтермінами«електрощітка/електромітла»та «інструмент»упопередженняхізастереженняхмається наувазіпоєднаннянасадкийприводногоінструмента. Термін«двигун»упопередженняхізастереженняхстосу- єтьсядвигунаабоелектродвигунаприводногоінструмента.

1. Уважно прочитайте інструкції з експлуатації.

Ознайомтеся з усіма засобами керування, а також із правилами належної експлуатації повітродувки.

2. Не дозволяйте користуватися цим при-

строєм дітям, особам з обмеженими фізич- ними, сенсорними або розумовими можли- востями, особам із недостатнім досвідом чи знаннями або людям, які не ознайомилися з інструкцією з використання повітродувки. Місцеві норми можуть обмежувати віковий поріг оператора.

3. Не працюйте з повітродувкою, якщо

поблизу є інші люди, особливо діти або домашні тварини.

4. Пам’ятайте про те, що оператор або корис-

тувач несе відповідальність за нещасні випадки й створення ситуацій, небезпечних для людей та їхнього майна.

1. На час роботи з повітродувкою завжди взу-

вайте міцне взуття й надягайте довгі штани.

Не носіть просторий одяг або прикраси, які може бути затягнуто в отвір для припливу повітря. Не допускайте потрапляння довгого волосся в отвори для припливу повітря.

3. Завжди користуйтеся захисними окулярами,

щоб захистити очі від травмування під час роботи з електроінструментами. Захисні окуляри мають відповідати стандарту ANSI Z87.1 у США, EN 166 у Європі або AS/ NZS 1336 в Австралії / Новій Зеландії. В Австралії / Новій Зеландії законодавство вимагає користуватися також щитком для захисту обличчя. Роботодавець відповідає за те, щоб опе- ратори інструментів та інші особи, які знаходяться безпосередньо в робочій зоні, примусово користувалися відповідним захисним устаткуванням.209 УКРАЇНСЬКА

4. Для запобігання виникненню подраз-

нення через пил рекомендується надягати лицьову маску.

5. Під час роботи з обладнанням завжди надя-

гайте захисне взуття з підошвами, які не ковзають.Неслизькі,закритітабезпечнічере- викиаботуфлізменшуютьризикотримання

6. Використовуйте засоби захисту органів

слуху, як-от захисні навушники.Вплившуму можепризвестидовтратислуху.

7. Вмикати двигун і давати йому працювати

можна лише в добре провітрюваному місці надворі.Роботавобмеженомупросторіабо місцізпоганоювентиляцієюможепризвести досмертічерезудушенняабоотруєннячадним

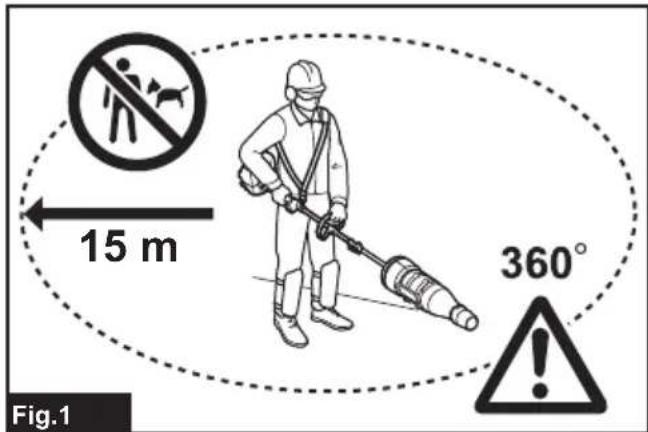

1. Не допускайте присутності в робочій зоні

дітей, сторонніх осіб і тварин. Тримайте дітей, сторонніх осіб і домашніх тварин за межами зони радіусом мінімум 15 м; за межами зони радіусом 15 м усе ще зберіга- ється ризик отримання травми через пред- мети, що відлітають. Стороннім особам слід порекомендувати використовувати захист очей. У разі наближення до вас сторонніх осіб зупиніть двигун або машину. ►Рис.1

2. Вимкніть повітродувку, від’єднайте касету з

акумулятором або ковпачок свічки запалю- вання й переконайтеся в тому, що всі рухомі частини повністю зупинились у вказаних далі випадках:

• коли ви залишаєте повітродувку без

• перед усуненням засмічень;

• перед перевіркою, очищенням або проведенням робіт на повітродувці;

• у разі появи в повітродувці ненормаль- ної вібрації.

3. Користуйтеся повітродувкою тільки у світ-

лий час доби або за достатнього штучного освітлення.

4. Не тягніться й завжди пильнуйте за постій-

ним утриманням рівноваги та правильним положенням ніг.

5. Працюючи на схилах, обов’язково займайте

6. Пересувайтеся повільно, не переходьте на

7. Не допускайте засмічення отвору для при-

пливу охолоджувального повітря.

8. Заборонено здувати сміття в напрямку

9. Працюйте з повітродувкою в рекомендова-

ному положенні й на твердій поверхні.

10. Не використовуйте повітродувку на ділян-

ках, розташованих на висоті.

11. Не спрямовуйте насадку на людей, які пере-

12. Не закривайте всмоктувальний і (або)

випускний отвір повітродувки.

• Не допускайте засмічування всмокту- вального або випускного отвору пові- тродувки пилом або брудом під час роботи на вкритих пилом ділянках.

• Використовуйте тільки насадки, надані компанією Makita.

• Не використовуйте повітродувку для надування м’ячів, гумового човна або аналогічних предметів.

13. Не працюйте з повітродувкою біля відкри-

14. Використовувати повітродувку рекомен-

дується виключно в прийнятний час – не рано вранці або пізно ввечері, коли це може потривожити людей.

15. Перед здуванням рекомендується скориста-

тися граблями й віником для розпушення

16. У разі необхідності злегка зволожте запи-

лені поверхні або скористайтесь розпилю- вачем води перед початком роботи.

17. Відрегулюйте насадку повітродувки, щоб

максимально наблизити потік повітря до

18. Якщо повітродувка зіштовхнулася з будь-

яким стороннім предметом або під час її роботи з’явились будь-який незвичний звук чи вібрація, негайно вимкніть повітродувку, щоб зупинити її. Вийміть касету з акумуля- тором або ковпачок свічки запалювання й огляньте повітродувку на наявність пошко- джень перед повторним запуском і експлу- атацією. Якщо повітродувку пошкоджено, зверніться до авторизованого сервісного центру Makita для виконання ремонту.

19. Не засовуйте пальці або інші предмети

в усмоктувальний або випускний отвір повітродувки.

20. Запобігайте випадковому запуску. Перш ніж

установлювати касету з акумулятором, під- німати або переносити повітродувку, слід переконатися в тому, що вимикач перебу- ває в положенні «вимкнено». Перенесення повітродувки з пальцем на вимикачі або з увімкнутим вимикачем може призвести до нещасного випадку.

21. Заборонено здувати небезпечні матеріали,

наприклад цвяхи, осколки скла або гострі

22. Не використовуйте повітродувку поблизу

легкозаймистих матеріалів.

23. Уникайте експлуатації повітродувки про-

тягом тривалого часу в умовах низької температури.

24. Перед збиранням або регулюванням

інструмента вимкніть двигун і зніміть ков- пачок свічки запалювання або касету з акумулятором.

25. Перш ніж запускати двигун, вдягніть

захисне обладнання.210 УКРАЇНСЬКА

26. Перш ніж запускати двигун, перевірте

обладнання на наявність пошкоджень, послаблених гвинтів / гайок і переконайтеся, що інструмент зібрано належним чином. Перевірте належне функціонування всіх важелів керування й вимикачів. Очистьте ручки й витріть їх насухо.

27. У жодному разі не намагайтеся запустити

двигун, якщо машина пошкоджена або зібрана не повністю.

28. Відрегулюйте плечовий ремінь і рукоятку

відповідно до зросту оператора.

29. Прикріплюйте плечовий ремінь, тільки коли

двигун працює на холостому ходу.

30. Під час роботи використовуйте плечовий

ремінь. Міцно тримайте інструмент право- руч від себе. ►Рис.2

31. Тримайте передню ручку лівою рукою,

а задню – правою, незалежно від того, яка рука у вас є ведучою. Обхопіть ручки

32. Не намагайтеся працювати з інструментом,

тримаючи його однією рукою. Втрата контр- олю над інструментом може призвести до тяжкої травми або загибелі. Щоб зменшити ризик травмування, не наближайте руки й ноги до щіток або підмітальних барабанів.

33. Якщо інструмент зазнав сильного удару або

впав, перевірте його стан, перш ніж продов- жувати роботу. Перевірте систему подання палива на наявність витоку, а елементи керування й запобіжні пристрої – на ознаки несправностей. У разі виявлення пошко- джень або виникнення сумнівів зверніться до нашого авторизованого сервісного цен- тру для проведення огляду інструмента та його ремонту.

34. Дотримуйтеся вказівок посібника з екс-

плуатації приводного інструмента щодо належного використання важеля керування й перемикача.

35. Під час роботи й після неї не кладіть гаря-

чий інструмент на суху траву або займисті

36. Див. посібник з експлуатації приводного

інструмента щодо запуску культиватора й керування ним. Дозаправлення

1. Зупиняйте двигун перед дозаправленням.

Тримайтеся подалі від відкритого полум'я й іскор. Під час дозаправлення забороняється палити.Недотриманняцієївимогиможепри- звестидопожежіта(або)вибуху.

2. Дозаправляйте інструмент на відкритому

повітрі.Дозаправленнявзакритійкімнатіможе призвестидовибухувипарівпалива.

3. Уникайте контакту з паливом і машинною

оливою. Не вдихайте випарів палива. У разі пролиття палива чи оливи негайно витріть їх з інструмента й (або) землі. У разі потра- пляння на одяг відразу негайно переодяг- ніться, щоб уникнути займання одягу.

4. Після дозаправлення обережно затягніть

кришку паливного бака й перевірте його на предмет витоку палива. Перш ніж запу- скати двигун, відійдіть щонайменше на 3 м (10 футів) від джерела палива й місця дозаправлення.

5. Переносьте й зберігайте паливо тільки у

відповідних контейнерах. Зберігайте паливо подалі від дітей. Транспортування

1. Під час перенесення двигун має бути зупи-

нений.Випадковийзапускможепризвестидо отриманнятравм.

2. Перевозити інструмент в автомобілі необ-

хідно в безпечному положенні задля уник- нення витоку палива.

3. Для перенесення інструмента підіймайте

його з землі повністю.Якщоінструменттяг- нути,цепризводитьдопошкодженняпаливного бакайвитокупалива,що,усвоючергу,призво- дитьдопожежі.

4. Транспортувати обладнання потрібно в

горизонтальному положенні, тримаючи його за вал. Не наближайте до себе гарячий

Вплив надмірної вібрації пошкоджує крово- носні судини й нервову систему оператора та викликає такі симптоми в пальцях, руках або зап'ястях: «засинання» (оніміння), пощи- пування, біль, гострий біль, зміна кольору шкіри. За наявності хоча б одного з цих симп- томів слід обов'язково звернутися до лікаря. Щоб зменшити ризик отримання синдрому білих пальців, слід тримати інструмент і при- ладдя в належному стані та дбати про те, щоб під час роботи руки залишалися теплими. Технічне обслуговування й зберігання

1. Щоб гарантувати безпечну роботу повітро-

дувки, перевіряйте надійність затягування всіх гайок, болтів і гвинтів.

Якщо деталі зношені або пошкоджені, замініть їх деталями, наданими компанією Makita.

3. Зберігайте повітродувку в безпечному й

недоступному для дітей місці.

4. Перед перевіркою, обслуговуванням,

поміщенням повітродувки на зберігання або заміною на ній насадки вимкніть пові- тродувку, переконайтеся, що всі рухомі частини повністю зупинилися, і витягніть касету з акумулятором або ковпачок свічки запалювання. Перед виконанням будь-яких робіт на повітродувці дайте їй охолонути. Обережно обслуговуйте повітродувку й тримайте її в чистоті.

5. Перш ніж помістити повітродувку на збері-

гання, дайте їй охолонути.

6. Не піддавайте повітродувку впливу дощу.

Зберігайте повітродувку в приміщенні.

Під час піднімання повітродувки згинайте коліна й будьте обережні, щоб не пошкодити спину.

8. Щоб зменшити ризик займання, ніколи не

виконуйте роботи з обслуговування облад- нання поблизу вогню.211 УКРАЇНСЬКА

9. Обов’язково очищуйте обладнання від пилу

й бруду. У жодному разі не використовуйте для цього газолін, бензин, розріджувач, спирт абощо.Цеможепризвестидознебарв- лення,деформаціїабопоявитріщиннапласт- масовихдеталях.

10. Після використання затягніть усі гвинти й

гайки, за винятком регулювальних гвинтів карбюратора.

11. Не намагайтеся виконувати роботи з техніч-

ного обслуговування або ремонту, не опи- сані в цій брошурі або посібнику з експлу- атації приводного інструмента. Такі роботи мають виконуватися співробітниками нашого авторизованого сервісного центру.

12. Дотримуйтесь інструкцій щодо змащення й

заміни додаткового приладдя.

13. Використовуйте тільки оригінальні

запасні частини й додаткове приладдя. Використаннязапаснихчастинабододаткового приладдясторонніхвиробниківможепризвести довиходуобладнаннязладу,завданняшкоди майнуй/абоотриманнясерйознихтравм.

14. Регулярно звертайтеся до нашого авто-

ризованого сервісного центру для прове- дення огляду й технічного обслуговування інструмента.

15. Готуючи інструмент до зберігання, вико-

найте повне очищення й технічне обслуго- вування. Зніміть ковпачок свічки запалю- вання або касету з акумулятором. Злийте паливо після того, як двигун охолоне.

16. Заборонено притуляти обладнання до

якоїсь поверхні, наприклад до стіни.Інакше інструментможенесподівановпастийспричи- нититравмування. Використання та обслуговування акумуляторних інструментів

1. Перезаряджайте акумулятор лише за

допомогою зарядного пристрою, вказа- ного виробником.Заряднийпристрій,який підходитьдляодноготипуакумуляторів,може призвестидопожежіпривикористаннізакуму- лятороміншоготипу.

Використовуйте електроінструменти лише з акумуляторами того типу, який призна- чений саме для цих електроінструментів. Використанняакумуляторівіншихтипівможепри- звестидоотриманнятравмівиникненняпожежі.

3. Коли акумулятор не використовується,

тримайте його подалі від таких металевих предметів, як скріпки, монети, ключі, цвяхи, шурупи тощо, які можуть закоротити клеми акумулятора.Замиканняклемакумулятора можепризвестидоотриманняопіківабодо

4. За неналежних умов зберігання з акумуля-

тора може витекти рідина, контакту з якою слід уникати. У разі випадкового потра- пляння рідини на тіло відповідну частину тіла слід промити водою. Якщо рідина потрапила в очі, їх слід промити водою, після чого необхідно звернутися до лікаря. Рідина,щовитікаєзакумулятора,можеспри- чинитиподразненняабоопіки.

5. Не користуйтесь акумулятором або інстру-

ментом, які було змінено чи пошкоджено. Експлуатаціяакумуляторів,щоїхбулопошко- дженоабодоконструкціїякихбуловнесено зміни,можебутинебезпечноюйможеспричи- нитипожежу,вибухаботравму.

6. Не піддавайте акумулятор або інструмент

впливу вогню чи надмірної температури. Впливвогнюаботемпературивище130°C можеспричинитивибух.

7. Дотримуйтесь усіх вказівок із заряджання й

не заряджайте акумулятор або інструмент за температури за межами зазначеного в інструкції діапазону.Неправильнезаряд- жанняабозаряджаннязамежамивказаного температурногодіапазонуможепризвестидо пошкодженняакумуляторайпідвищитинебез- пекузаймання. Електробезпека й техніка безпеки під час роботи з акумулятором

1. Не спалюйте акумулятори.Акумуляторможе

вибухнути.Ознайомтесязмісцевимизаконами, якіможутьміститиспеціальніінструкціїщодо утилізаціївідходів.

2. Не відкривайте й не деформуйте акумуля-

тори.Електролітєїдкоюречовиною,томув разіконтактузішкіроюабоочимаможезавдати травму.Уразіпроковтуваннявінможебути

3. Не заряджайте акумулятор під дощем або в

місцях із підвищеною вологістю.

4. Перезаряджайте акумулятор тільки в

5. Не торкайтеся зарядного пристрою, а також

штекера й контактів зарядного пристрою вологими руками. Обслуговування

1. Ремонт електроінструмента повинен здійс-

нювати лише кваліфікований майстер з використанням лише стандартних деталей. Цезабезпечитьпідтриманняелектроінстру- ментавналежномустані.

2. Забороняється ремонтувати пошкоджені

акумулятори.Ремонтакумуляторівмаєвико- нуватитількивиробникабовповноважений постачальникпослуг. Перша допомога

1. Завжди тримайте аптечку поруч із робочою

ділянкою на випадок отримання травм. Відразу замінюйте складові аптечки, які було використано.

2. Викликаючи допомогу, надайте таку

інформацію: — місце нещасного випадку; — що сталося; — кількість поранених осіб; — вид травми; — ваше ім’я. ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.212 УКРАЇНСЬКА ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ втра- чайте пильності та не розслаблюйтеся під час користування виробом (що можливо при частому користуванні); обов’язково строго дотримуйтеся відповідних правил безпеки. НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотри- мання правил техніки безпеки, викладених у цій інструкції з експлуатації, може призвести до серйозних травм. ПОПЕРЕДЖЕННЯ: Під час викори- стання цього виробу може утворюватися пил, що містить хімічні речовини, які можуть викли- кати захворювання дихальних шляхів або інші хвороби. Наприклад, такі хімічні речовини містяться у пестицидах, інсектицидах, добри- вах та гербіцидах. Ризик негативного впливу таких речовин залежить від частоти вико- нання таких робіт. Щоб зменшити вплив таких хімічних речовин, слід працювати на добре провітрюваній ділянці та використовувати схвалені засоби індивідуального захисту, як-от пилозахисні маски, спеціально призначені для фільтрації мікроскопічних частинок. ОПИС ДЕТАЛЕЙ ►Рис.3: 1.Ковпачок2.Трубка3.Переднянасадка

ПОПЕРЕДЖЕННЯ: Перш ніж збирати або регулювати інструмент, зупиніть двигун і зніміть ковпачок свічки запалювання або касету з акумулятором.Віншомувипадкувен- тиляториможутьпочатирухатисьіспричинити

ПОПЕРЕДЖЕННЯ: Обов’язково кладіть обладнання на горизонтальну поверхню перед збиранням або регулюванням. Збиранняабо регулюванняобладнанняувертикальномуполо- женніможепризвестидосерйозноїтравми. ПОПЕРЕДЖЕННЯ: Дотримуйтеся попереджень і застережень, наведених у роз- ділі «ПОПЕРЕДЖЕННЯ ПРО НЕОБХІДНІСТЬ ДОТРИМАННЯ ТЕХНІКИ БЕЗПЕКИ» та посібнику з експлуатації приводного інструмента. Монтаж трубки-насадки ОБЕРЕЖНО: Завжди перевіряйте надій- ність закріплення трубки насадки після її встановлення.Неналежневстановленняможе призвестидопадіннянасадкизприводногоінстру- ментайтравм. Монтажтрубки-насадкинаприводнийблок.

1. Знімітьковпачокзкінцятрубки.

►Рис.4: 1.Трубка2.Ковпачок УВАГА: Не викидайте ковпачок – він знадо- биться для зберігання насадки.

2. Натиснітьнаважільубікнасадки.

3. Сумістітьштифтзістрілкоюнаприводному

агрегаті.Вставтетрубкутакимчином,щобпіднялася кнопкарозблокування. Переконайтесявтому,щолініяположеннясуміщена зкінцемміткиувиглядістрілкинаприводномуагре- гаті,аміткаувиглядістрілкинаприводномуагрегаті ймітканатрубірозташованіоднанавпротиіншої. ►Рис.6: 1.Кнопкарозблокування2.Міткау виглядістрілкинаприводномуагрегаті 3.Штифт4.Лініяпозиціонування5.Мітка увиглядістрілкинатрубі

4. Повернітьважільубікприводногоінструмента.

►Рис.7: 1.Важіль Поверхняважелямаєбутирозташованапаралельно

УВАГА: Не затягуйте важіль, якщо трубку насадки не вставлено.Інакшеважільможе занадтосильностиснутивхіднийотвірприводного валайпошкодитийого. Щобзнятитрубку,повернітьважільубікнасадкийвитягніть трубку,одночаснонатискаючинакнопкурозблокування. ►Рис.8: 1.Кнопкарозблокування2.Важіль3.Трубка Установлення плоскої насадки або подовжувальної насадки Додаткове обладнання

1. Видалітьпереднюнасадку,повернувшиїї,як

показанонарисунку. ►Рис.9: 1.Переднянасадка

2. Прикріпітьтрубуперехідникадонасадкий

повернітьїї,щобзафіксувати. ►Рис.10: 1.Трубаадаптера2.Насадка

Прикріпітьплоскунасадкуабоподовжувальну насадкудотрубиперехідникайповернітьїїдляфіксації. ►Рис.11: 1.Плосканасадка2.Подовжувальна насадка3.Трубаадаптера УВАГА: Канавки на глибокій стороні плоскої насадки або подовжувальної насадки відсутні. Використовуйте пази, показані на рисунку, щоб прикріпити плоску або подовжувальну насадку.213 УКРАЇНСЬКА

ПОПЕРЕДЖЕННЯ: Дотримуйтеся попереджень і застережень, наведених у роз- ділі «ПОПЕРЕДЖЕННЯ ПРО НЕОБХІДНІСТЬ ДОТРИМАННЯ ТЕХНІКИ БЕЗПЕКИ» та посібнику з експлуатації приводного інструмента. ПОПЕРЕДЖЕННЯ: Відрегулюйте поло- ження гачка й плечового ременя, перш ніж розпочати роботу. ОБЕРЕЖНО: Не ставте обладнання на землю, коли його ввімкнено.Пісокабопил можутьпотрапитизусмоктувальногоотворуй статипричиноюнесправностіаботравми. Міцновтримуйтеобладнанняобомарукамийвико- нуйтездуванняповільнимирухамизбокувбік.Під часздуваннясміттянавколобудівлі,великихкаменів аботранспортногозасобунаправляйтенасадкувбік відних.Підчасздуваннявкутіпочинайтезкутай переходьтедовідкритогопростору. Регулюйтешвидкістьповітрякуркомвмикачаабо важелемдроселянаприводномуінструментівідпо- віднодоумовексплуатації. ►Рис.12

ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ: Перед оглядом або технічним обслуговуванням обладнання вимкніть двигун і вийміть касету з акумулято- ром або зупиніть двигун і витягніть ковпачок свічки запалювання.Віншомувипадкувентиля- ториможутьпочатирухатисьіспричинититяжкі

ПОПЕРЕДЖЕННЯ: Обов’язково кладіть обладнання на горизонтальну поверхню перед оглядом або технічним обслуговуванням. Збиранняаборегулюванняобладнанняуверти- кальномуположенніможепризвестидосерйозної

ПОПЕРЕДЖЕННЯ: Дотримуйтеся попереджень і застережень, наведених у роз- ділі «ПОПЕРЕДЖЕННЯ ПРО НЕОБХІДНІСТЬ ДОТРИМАННЯ ТЕХНІКИ БЕЗПЕКИ» та посібнику з експлуатації приводного інструмента. УВАГА: Ніколи не використовуйте газолін, бензин, розріджувач, спирт та подібні речо- вини. Їх використання може призвести до зміни кольору, деформації або появи тріщин. ДлязабезпеченняБЕЗПЕКИтаНАДІЙНОСТІпро- дукції,їїремонт,атакожроботизобслуговування аборегулюванняповиннівиконуватисьуповноваже- нимиабозаводськимисервіснимицентрамиMakita ізвикористаннямзапчастинвиробництвакомпанії Makita. Очищення обладнання Щобочиститиобладнання,протрітьнаньомупил сухоюганчіркоюабоганчіркою,зануреноювмильну водуйвикрученою. ►Рис.13 Видалітьпилабобрудзівсмоктувальногоотворув заднійчастинінасадки. ►Рис.14: 1.Всмоктувальнийотвір Загальний огляд Огляньтенанаявністьпошкоджень.Занеобхідності звернітьсядоавторизованогосервісногоцентрудля

Змащування деталей, що

УВАГА: Виконуйте інструкції щодо періодич- ності й обсягу застосування консистентного мастила.Уразіневиконанняцієївимогинедо- статнєзмащуванняможепризвестидопошко- дженнярухомихдеталей. Ведуча вісь Наносітьмастило(мастилоMakitaNNo.2абоанало- гічне)кожні30годинроботи. ►Рис.15 ПРИМІТКА:ОригінальнемастилоMakitaможна придбативдилеракомпаніїMakita.

Уразізберіганнянасадкиокремовідприводного інструментазакривайтекінецьтрубиковпачком. ►Рис.16214 УКРАЇНСЬКА Періодичність огляду й технічного обслуговування Година роботи Перед роботою Щодня (10 годин) 30 годин Увесьпристрій Візуальнаперевіркананаявність пошкодженихдеталей

Ведучавісь Нанесеннямастила — — Приводнийінструмент Див.посібникзексплуатаціїприводногоінструмента. УСУНЕННЯ НЕСПРАВНОСТЕЙ Першніжзвертатисязприводуремонтумашини,проведітьїїперевіркусамостійно.Уразівиявленнянесправ- ності,яканепояснюєтьсявційінструкціїзексплуатації,ненамагайтесярозібратиобладнання.Натомість звернітьсядоавторизованихсервіснихцентрівMakita,уякихдляремонтувикористовуютьсятількизапасні частинивиробництвакомпаніїMakita. Стан відхилення від норми Можлива причина (несправність) Спосіб виправлення Двигуннезапускається. — Див.посібникзексплуатаціїприводного інструмента. Двигунзупиняєтьсяневдовзіпісля

— Див.посібникзексплуатаціїприводного інструмента. Частотаобертаннядвигунане підвищується. — Див.посібникзексплуатаціїприводного інструмента. Вентиляторинеобертаються. Негайнозупинітьдвигун. Трубкиприводногоінструментай насадканез’єднаніналежнимчином. Під’єднайтетрубкиналежнимчином. Проблемазсистемоюприводу Звернітьсядоавторизованогосервісногоцентру дляпроведенняремонту. Аномальнавібраціяприводного інструмента. Негайнозупинітьдвигун. Проблемазсистемоюприводу Звернітьсядоавторизованогосервісногоцентру дляпроведенняремонту. Вентиляторипродовжуютьоберта- тися,навітьякщокуроквмикача/ важільвідпущено. Негайнозупинітьдвигун. Приводнийінструментпрацює неправильно. Відрегулюйтечастотуобертаннянахолостому ходу,якщопривіднийінструментпрацюєвіддви- гуна.Звернітьсядоавторизованогосервісного центрудляпроведенняремонту. ДОДАТКОВЕ ПРИЛАДДЯ ОБЕРЕЖНО: Це допоміжне приладдя й насадки рекомендовано використовувати з машиною Makita, зазначеною в цьому посіб- нику.Використаннябудь-якогоіншогододаткового приладдяйнасадокможепризвестидотравму- вання.Використовуйтедодатковеприладдяй насадкилишезапризначенням. Уразінеобхідностіотриматидопомогувбільш детальномуознайомленнізоснащеннямзвертай- тесьдомісцевогосервісногоцентруMakita.

• Подовжувальнанасадка

• Комплектнасадокдляочищенняжолобів

2. Ауаүрлегішті өшіріп, аккумулятор
