Vrsta proizvoda	Dodatak za duvalicu lišća
Marka	Makita
Model	UB400MP
Ukupna dužina	810 mm
Neto težina	1,7 kg
Zapremina vazduha (sa DUX60)	0 - 14,8 m³/min
Zapremina vazduha (sa DUX18)	0 - 12,6 m³/min
Zapremina vazduha (sa UX01G + BL4040)	0 - 15,8 m³/min
Zapremina vazduha (sa EX2650LH)	0 - 14,3 m³/min
Napajanje	Litijum-jonska baterija (u zavisnosti od motora) ili termičko
Kompatibilne motorne jedinice	DUX60, DUX18, UX01G, EX2650LH
Namenska upotreba	Duvanje lišća i lakih otpadaka
Glavni materijal	Ojačana plastika
Nivo buke	Pogledajte uputstvo za motor
Potrebna sigurnosna oprema	Zaštitne naočare, štitnik za glavu protiv buke, neklizajuće cipele
Sigurnosno rastojanje	Najmanje 15 m
Redovno održavanje	Čišćenje nakon upotrebe, podmazivanje osovine svakih 30 sati
Dostupni rezervni delovi	Adaptersko crevo, produžetak mlaznice, ravna mlaznica, komplet mlaznice za oluk
Popravljivost	Samo ovlašćeni Makita centar
Garancija	Pogledajte Makita uslove

Često postavljana pitanja - UB400MP MAKITA

Kako pričvrstiti crevo dodatka na motor?

Uklonite poklopac, pomerite ručicu prema dodatku, poravnajte iglu sa strelicom, umetnite dok dugme za otpuštanje ne izađe, a zatim pomerite ručicu prema motoru.

Koji motori su kompatibilni sa UB400MP?

Bežični višenamenski motori DUX60, DUX18, UX01G i termički motor EX2650LH su odobreni.

Kako održavati duvalicu nakon upotrebe?

Očistite prašinu suvom ili vlažnom krpom (sapunom vodom). Nemojte koristiti benzin ili rastvarače. Podmažite osovinu motora svakih 30 sati mašću Makita N°2.

Koje dodatne opcije mogu da koristim?

Možete dodati adaptersko crevo, produžetak mlaznice, ravnu mlaznicu ili komplet mlaznice za oluk (prodaju se odvojeno).

Koje sigurnosno rastojanje treba poštovati?

Održavajte rastojanje od najmanje 15 metara između vas i prisutnih osoba ili životinja.

Šta učiniti ako ventilatori ne rade?

Odmah zaustavite motor. Proverite vezu između creva i motora. Ako problem potraje, kontaktirajte ovlašćeni Makita centar.

Mogu li koristiti duvalicu po kiši?

Ne, ne izlažite uređaj kiši. Koristite ga samo po suvom vremenu.

Kako odložiti dodatak kada se ne koristi?

Postavite poklopac na kraj creva radi zaštite. Odložite ga na suvo mesto, van domašaja dece.

Koju zaštitnu opremu treba da nosim?

Nosite zaštitne naočare, štitnik za glavu protiv buke, neklizajuće cipele i duge pantalone. Izbegavajte široku odeću.

Gde mogu da popravim svoj UB400MP?

Sve popravke poverite ovlašćenom Makita servisnom centru. Koristite samo originalne rezervne delove.

KORISNIČKI PRIRUČNIK UB400MP MAKITA

Samo za evropske države

Nosite zaštitu za oči i uši.

NAPOMENA: Nemojte bacati poklopac jer je poklopac je potreban za pohranjivanje priključka.

Ako vam je potrebna pomoć za više detalja u pogledu ovih dodatnih pribora, obratite se najbližem Makita servisnom centru.

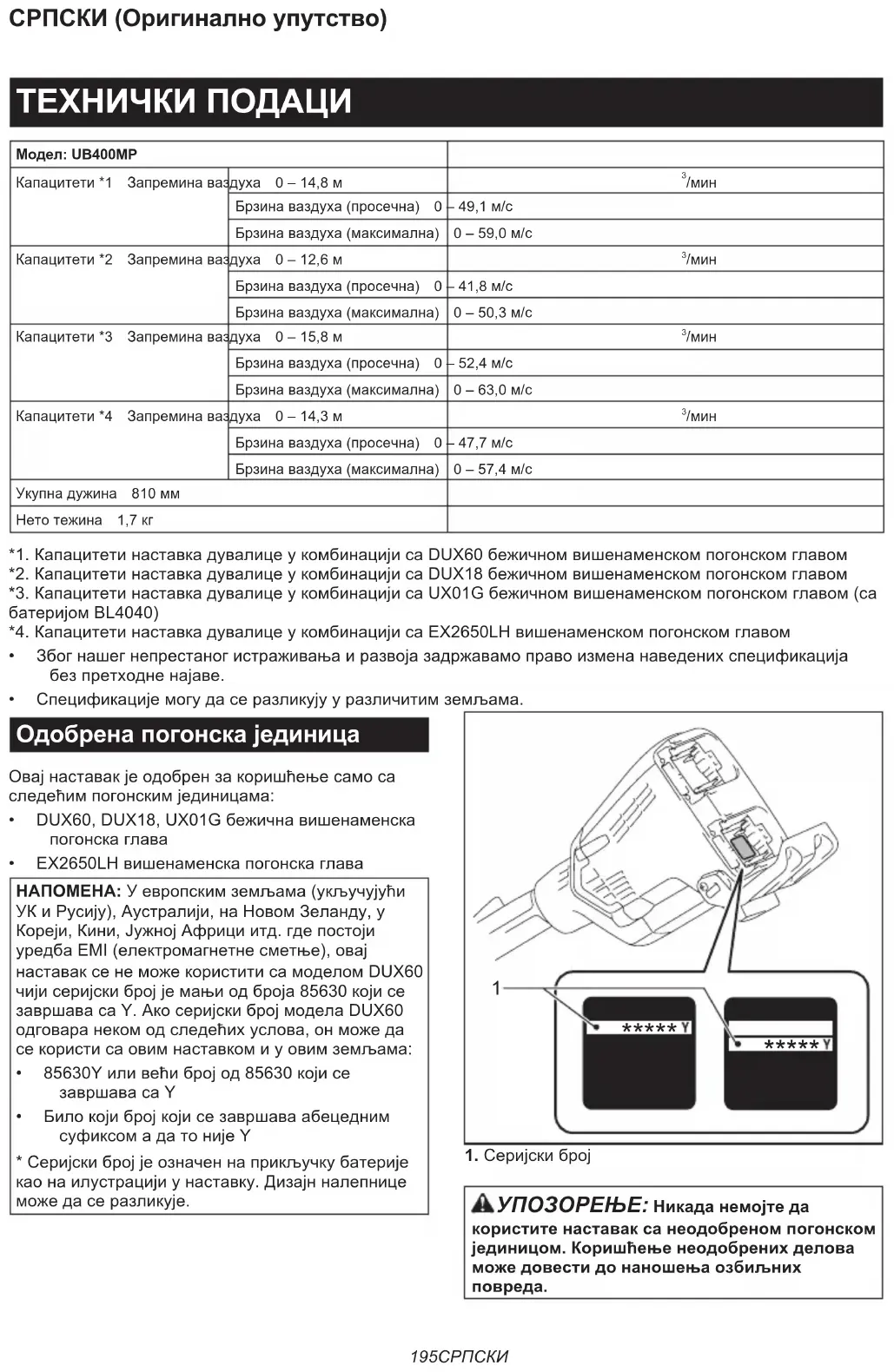

Декларација за сообразност на ЕУ

Модел: UB400MP
Капацитети *1 Запремина ваздуха 0 – 14,8 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 49,1 м/с
		Брзина ваздуха (максимална) 0 – 59,0 м/с
Капацитети *2 Запремина ваздуха 0 – 12,6 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 41,8 м/с
		Брзина ваздуха (максимална) 0 – 50,3 м/с
Капацитети *3 Запремина ваздуха 0 – 15,8 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 52,4 м/с
		Брзина ваздуха (максимална) 0 – 63,0 м/с
Капацитети *4 Запремина ваздуха 0 – 14,3 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 47,7 м/с
		Брзина ваздуха (максимална) 0 – 57,4 м/с
Укупна дужина 810 мм
Нето тежина 1,7 кг

*1. Капацитети наставка дувалице у комбинацији са DUX60 бежичном вишенаменском погонском главом

*2. Капацитети наставка дувалице у комбинацији са DUX18 бежичном вишенаменском погонском главом

*3. Капацитети наставка дувалице у комбинацији са UX01G бежичном вишенаменском погонском главом (са батеријом BL4040)

*4. Капацитети наставка дувалице у комбинацији са EX2650LH вишенаменском погонском главом

- Због нашег непрестаног истраживања и развоја задржавамо право измена наведених спецификација без претходне најаве.

- Спецификације могу да се разликују у различитим земљама.

Одобрена погонска јединица

Овај наставак је одобрен за коришћење само са следећим погонским јединицама:

• DUX60, DUX18, UX01G бежична вишенаменска погонска глава
  • EX2650LH вишенаменска погонска глава

НАПОМЕНА: У европейским земљама (укључујући УК и Русију), Аустралији, на Новом Зеланду, у Кореји, Кини, Јужној Африци итд. где постоји уредба EMI (електромагнетне сметње), овај наставак се не може користити са моделом DUX60 чији серијски број је мањи од броја 85630 који се завршава са У. Ако серијски број модела DUX60 одговара неком од следећих услова, он може да се користи са овим наставком и у овим земљама:

• 85630Y или већи број од 85630 који се завршава са Y
- Било који број који се завршава абецедним суфиксом а да то није Y

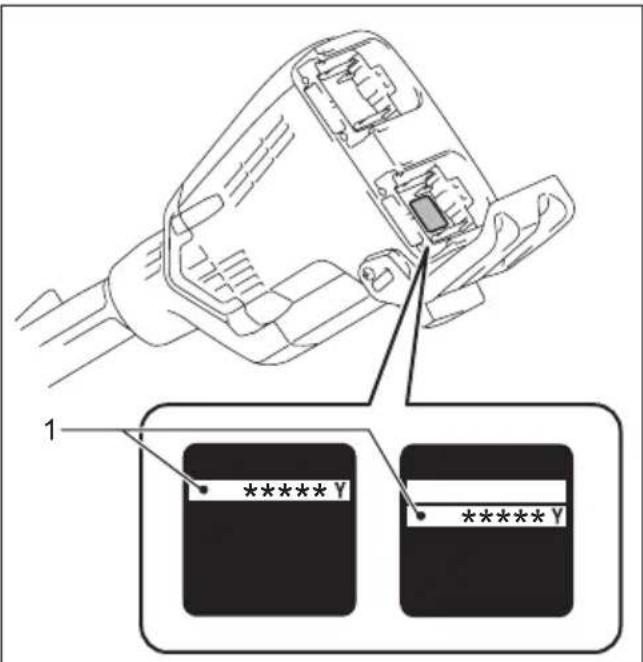

* Серијски број је означен на прикључку батерије као на илустрацији у наставку. Дизајн налепнице може да се разликује.

1 ******* Y ******* Y

1. Серијски број

⚠УПОЗОРЕЊЕ: Никада немојте да користите наставак са неодобреном погонском јединицом. Коришћење неодобрених делова може довести до наношења озбиљних повреда.

Симболи

У наставку су приказани символи који се односе на опрему. Пре употребе се обавезно упознајте са њиховим значењем.

Будите нарочито пажљиви и опрезни.

Прочитајте упутство за употребу.

Држите руке даље од ротирајућих делова.

Удаљите посматраче.

Носите заштитне наочаре и заштитне слушалице.

Дуга коса може да доведе до незгоде услед уплитања.

Нека растојање буде најмање 15 м.

Ni-MH Li-ion

Само за земље ЕУ

Због присуства штетних компонената у опреми, отпад од електричне и електронске опреме, акумулатора и батерија, може да има негативан утицај на животну средину и здравље људи. Не одлажите електричне и електронске уређаје или батерије са кућним отпадом! У складу са европейском директивом о отпаду од електричне и електронске опреме и о акумулаторима и батеријама и отпаду од акумулатора и батерија, као и њеном прилагођавању националном закону, отпад од електричне и електронске опреме, батерија и акумулатора мора да се прикупи одвојено и достави одвојеном сабиралишту за комунални отпад који ради у складу са прописима о заштити животне средине.

То означава символ прецертане канте за смеће на опреми.

Намена

Овај наставак је дизајниран само за сврхе уклањања прашине дувањем заједно са одобреном погонском јединицом. Никада немојте да користите наставак за друге намене. Неправилно коришћење наставка може довести до наношења озбиљних повреда.

ЕУ декларација о усаглашености

Само за европске земље

У име произвођача: Makita Europe N.V., пословна адреса: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. Kazuhisa Makino је овлашћен за скупљање техничких датотека и изјављује под пуном одговорношћу да производ(и);

Испуњавају све релевантне одредбе 2006/42/E3 и такође испуњавају све релевантне одредбе следећих E3/EU директива: 2000/14/E3 и произведени су у складу са следећим усклађеним

стандардима: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Место и датум декларације: Кортенберг, Белгија. 28. 6. 2023

Одговорна особа: Kazuhisa Makino, директор – Makita Europe N.V.

БЕЗБЕДНОСНА УПОЗОРЕЊА

Безбедносна упутства за дувалицу

⚠УПОЗОРЕЊЕ: Пре употребе прочитајте сва безбедносна упозорења, упутства, илустрације и спецификације достављене уз ову машину, као и приручник са упутствима за погонску јединицу. Непоштовање свих упутстава наведених у наставку може да изазове струјни удар, пожар и/или озбиљну повреду руковаоца и/ или посматрача.

Сачувајте сва упозорења и упутства за будуће потребе.

Термини „погонска четка/погонски чистач“ и „машина“ у упозорењима и мерама опреза односе се на комбинацију наставка и погонске јединице. Термин „мотор“ у упозорењима и мерама опреза односи се на мотор или електрични мотор погонске јединице.

Обука

1. Пажљиво прочитајте упутства. Упознајте се са управљачким елементима и правилном употребом дувалице.
2. Никада немојте да дозволите да дувалицу користе деца, особе са смањеним физичким, сензорним или менталним способностима, особе са недостатком искусства и знања, као ни особе које нису упознате са овим упутствима. Локални прописи можда ограничавају старост особе која сме да користи овај уређај.
3. Никада не укључујте дувалицу док су у близини људи, посебно деца, или кућни љубимци.
4. Имајте на уму да су корисник или руковалац одговорни за несрећне случајеве или опасности које претрпе други људи или њихова имовина.

Припрема

1. Увек носите одговарајућу обућу и дугачке панталоне док управљате дувалицом.
2. Немојте носити широку одећу или накит који могу да се усисају у улаз за ваздух. Држите дугу косу даље од улаза за ваздух.
3. Увек носите безбедносне наочаре како бисте заштитили очи од повреда приликом

коришћења електричног алата. Наочаре морају да буду у складу са стандардом ANSI Z87.1 у CAD, са стандардом EN 166 у Европи или AS/NZS 1336 у Аустралији / на Новом Зеланду. У Аустралији / на Новом Зеланду је законски обавезно носити и штитник за лице, како бисте заштитили лице.

Послодавац је одговоран да руковаоце алатом и друге особе у радном окружењу обавеже на употребу одговарајуће опреме за заштиту.

1. Да би се спречила иритација од прашине, препоручује се употреба заштитне маске.
2. Док управљате машином, увек носите неклизајућу и заштитну обућу. Неклизајуће заштитне чизме и ципеле са затвореним прстима ће смањити ризик од повреда.
3. Носите заштиту за слух, као што су слушалице. Излагање буци може да доведе до губитка слуха.
4. Мотор покрећите и користите само напољу, у добро проветреном окружењу. Рад у затвореном простору или у слабо проветреним просторијама може да доведе до смртног исхода услед гушења или тровања угљен-моноксидом.

Рад

1. У области рада не сме бити деце, посматрача нити животиња. Водите рачуна да деца, посматрачи и животиње буду удаљени од алата најмање 15 м. Изван зоне пречника од 15 м и даље постоји ризик од повреде летећим објектима. Посматрачи треба да носе заштитне наочаре. Ако вам се неко обрати, зауставите погон или машину.

▶ Слика1

1. Искључите дувалицу и уклоните уложак батерије или капу свећице и уверите се да су се сви покретни делови потпуно зауставили

2. кад год остављате дувалицу,
   • пре уклањања зачепљења,

3. пре провере, чишћења или рада на дувалици,

4. ако дувалица почне абнормално да вибрира.

5. Дувалицу користите само под дневним светлом или под добрим вештачким осветљењем.

6. Немојте да се нагињете и одржавајте

1. Увек пазите где газите на нагнутом терену.
2. Ходајте и немојте да трчите.
3. У улазима за ваздух који служе за хлађење не сме да буде прљавштине.
4. Никада не дувајте прљавштину у правцу других особа.
5. Рукујте дувалицом држећи је у препорученом положају и на чврстој површини.
6. Не користите дувалицу на високим местима.
7. Никада не усмеравајте млазницу у било кога у близини приликом коришћења дувалице.
8. Никада не блокирајте улаз за усисавање и/или излаз за ваздух.

- Обратите пажњу да не блокирате улаз за усисавање или излаз за ваздух прашином или прљавштином када користите дувалицу у прашњавој средини.

• Користите само млазнице које је произвела компанија Makita.

• Немојте користити дувалицу за надувавање лопти, гумених чамаца или сличних предмета.

• Немојте да рукујете дувалицом поред отвореног прозора итд.

• Препоручује се коришћење дувалице само у разумно време, што није рано ујутру или касно увече када можете да сметате другима.
• Препоручује се коришћење грабуља и метли за чишћење прљавштине пре дувања.
• Пре дувања у прашњавим условия мало навлажите површине или по потреби употребите прскалицу за водену маглу.
• Подесите висину млазнице дувалице тако да струјање буде уз тло.
• Ако дувалица избаци неки страни предмет или почне да производи неуобичајену буку или вибрацију, одмах је искључите како би се зауставила. Уклоните уложак батерије или капу свећице и проверите да ли на дувалици има оштећења пре њеног поновног покретања и коришћења. Ако је дувалица оштећена, контактирајте овлашћени сервисни центар компаније Makita како бисте извршили поправку.
• Не гурајте прсте или друге објекте у улаз за усисавање или излаз за ваздух.
• Спречите случајно покретање. Уверите се да је прекидач у искљученом положају пре него што уметнете уложак батерије, подигнете дувалицу или почнете да је носите. Ношење дувалице са прстом на прекидачу или напајање дувалице док је прекидач укључен повећава ризик од незгода.
• Никада немојте користити дувалицу за опасне материјале, као што су ексери, делићи стакла или оштрице.

• Не користите дувалицу близу запаљивих материјала.

• Избегавајте коришћење дувалице на дужи период у окружењима са ниском температуром.

• Исклучите мотор и уклоните капу свећице или уложак батерије пре склапања или подешавања машине.
• Носите опрему за личну заштиту пре покретања мотора.
• Пре покретања мотора, проверите да ли на машини има оштећења, лабавих завртњева/ навртки и да ли је машина прописно склопљена. Уверите се да све контролне ручице и прекидачи несметано раде. Очистите и осушите ручке.
• Никад не покушавајте да покренете мотор ако је машина оштећена или није у потпуности склопљена.
• Подесите појас за рамена и рукохват тако да одговарају стасу руковаоца.
• Поставите појас за рамена док мотор ради у празном ходу.
• Током рада користите појас за рамена. Чврсто држите машину са своје десне стране.

▶ Слика2

1. Левом руком држите предњу ручку а задњи рукохват држите десном руком, без обзира на то да ли сте леворуки или десноруки. Обмотајте прсте и палчеве око ручки.
2. Никада не покушавајте да користите машину једном руком. Губитак контроле може довести до озбиљне или фаталне повреде. Држите руке и стопала што даље од четки или бубњева чистача како бисте спречили ризик од повреда.
3. Ако машина прими јак ударац или ако падне, проверите стање пре него што наставите са радом. Проверите да ли систем за напајање горивом цури и проверите да ли контроле и заштитни делови исправно раде. Ако постоје оштећење или сумња, у нашем овлашћеном сервисном центру можете да прегледате и поправите машину.
4. Пратите приручник са упутствима за погонску јединицу да бисте правилно користили контролну ручицу и прекидач.
5. Немојте спуштати врућу машину на суву траву или на запаљиве материјале током или након рада.
6. Погледајте приручник са упутствима за погонску јединицу да бисте видели како да покренете и контролишете машину.

Допуњавање горива

1. Зауставите мотор пре допуњавања горива. Чувајте се отвореног пламена и варница. Немојте пушити током допуњавања горива. У супротном може доћи до пожара и/или експлозије.
2. Гориво допуњавајте на отвореном. Допуњавање горива у затвореној просторији може довести до експлозије паре горива.
3. Избегавајте контакт с горивом или моторним уљем. Немојте удисати пару горива. Ако се гориво или уље пролију,

одмах их пребришите са машине и/или тла. Ако вам се уље пролије на одећу, пресвуците се одмах јер се та одећа може запалити.

1. Након допуњавања горива пажљиво затворите поклопац резервоара и проверите да ли гориво цури. Померите се најмање 3 м (10 стопа) од извора горива и заузмите положај пре него што покренете мотор.
2. Гориво преносите и чувајте у одобреним посудама. Држите децу даље од горива које се складишти.

Преношење

1. Током преношења зауставите мотор. У супротном, непланирано покретање може изазвати повреде.
2. Постарајте се да положај машине током преношења како бисте избегли цурење горива.
3. Када носите машину, подигните је читаву са тла. Ако машину вучете по тлу, може доћи до оштећења резервоара и цурења горива, што може довести до пожара.
4. Када преносите опрему, носите је у хоризонталном положају држећи је за осовину. Држите врући аустух даље од тела.

Вибрације

1. Излагање превеликим вибрацијама може оштетити крвне судове или нервни систем руковаоца и може изазвати следеће симптоме на прстима, рукама или зглобовима: Трњење, голицање, бол, осећај убода, промена боје коже или саме коже. Ако имате било који од ових симптома, обратите се лекару. Да бисте смањили ризик од Рејноового синдрома, одржавајте топлоту руку током рада и добро одржавајте машину и додатни прибор.

Одржавање и складиштење

1. Одржавајте све матице, завртње и вијке притегнутим да би дувалица била безбедна у радним условима.
2. Ако су делови истрошени или оштећени, замените их деловима компаније Makita.
3. Чувајте дувалицу на сувом месту ван домашаја деце.
4. Када зауставите дувалицу да бисте је проверили, сервисирали, одложили или променили додатак, искључите је и уверите се да су се сви покретни делови у потпуности зауставили и уклоните уложак батерије или капу свећице. Охладите дувалицу пре обављања било каквих радова на њој. Пажљиво одржавајте дувалицу и одржавајте је чистом.
5. Увек сачекајте да се дувалица охлади пре складиштења.
6. Не излажите дувалицу киши. Чувајте дувалицу у затвореном простору.

7. Када подижете дувалицу, савијте колена и обратите пажњу да не повредите леђа.

8. Да бисте смањили ризик од пожара, немојте сервисирати опрему у близини ватре.

9. Увек уклањајте прашину и прљавштину са опреме. У ту сврху немојте да користите нафту, бензин, разређивач, алкохол и Guinea. То може да доведе до промене боје, деформације или настанка пукотина на пластичним компонентама.
10. Сваки пут након употребе причврстите све завртње и навртке, осим завртња за подешавање карбуратора.
11. Не покушавајте никакво одржавање или поправке које нису описане у овој књижици или у приручнику са упутствима за погонску јединицу. Такве радове затражите од нашег овлашћеног сервисног центра.
12. Пратите упутства за подмазивање и замену додатног прибора.
13. Увек користите само оригиналне резервне делове и додатни прибор. Коришћење делова или додатног прибора које је испоручило треће лице може да доведе до квара опреме, оштећења имовине и/или озбиљне повреде.
14. Уверите се да наш овлашћени сервисни центар редовно обавља преглед и одржавање машине.
15. Пре складиштења машине, обавите целокупан поступак чишћења и одржавања. Уклоните капицу свећице или уложак батерије. Источите гориво након што се мотор охлади.
16. Немојте да наслањате опрему на површине као што је зид. Могла би изненада да падне и доведе до повреде.

Коришћење и одржавање алата са батеријом

1. Пуните батерију искључиво помоћу пуњача који је навео произвођач. Ако се пуњач који је намењен за одређену врсту батерије користи са другом батеријом, може да дође до опасности од пожара.
2. Електричне алате користите само са батеријама које су предвиђене за њих. Коришћење других врста батерија може да изазове ризик од повреде и пожара.
3. Када се батерија не користи, држите је даље од других металних предмета, попут спајалица, новчића, кључева, ексера, завртања и других малих металних предмета који могу да преспоје два прикључка. Кратак спој између прикључака батерије може да доведе до опекотина или пожара.
4. У случају злоупотребе батерије из ње може исцурити течност. У том случају, пазите да не дођете у додир с њом. Ако случајно дођете у додир с батеријом, исперите место додира водом. Ако течност доспе у очи, потражите и помоћ лекара. Течност која исцури из батерије може да изазове иритацију или опекотине.
5. Немојте да користите батерију или алат који су оштећени или модификовани. Оштећене или модификоване батерије могу испољити непредвидиво понашање које може довести до

пожара, експлозије или ризика од задобијања повреда.

1. Немојте да излажете батерију или алат ватри или високој температури. Излагање ватри или температури изнад 130 °C може довести до експлозије.
2. Придржавајте се свих упутстава за пуњење и немојте да пуните батерију или алат изнад опсега температуре који је наведен у упутствима. Неисправно пуњење или пуњење на температурама изнад наведеног опсега може оштетити батерију и повећати ризик од пожара.

Заштита електричних инсталација и акумулатора

1. Батерије немојте бацати у ватру. Могле би да експлодирају. Проверите да ли локални закони предвиђају посебна упутства за одлагање.
2. Немојте да отварате или разбијате батерије. Ослобођени електролит је корозиван и може да повреди очи или кожу. Може да буде токсичан уколико се прогута.
3. Немојте да пуните батерију на киши или на влажним местима.
4. Немојте да пуните батерију на отвореном.
5. Не дирајте пуњач, укључујући утикач пуњача и прикључке пуњача мокрим рукама.

Сервисирање

1. Електрични алат треба да сервисира квалификована особа која ће користити само идентичне резервне делове. То ће омогућити безбедно коришћење електричног алата.
2. Никада немојте сервисирати оштећене батерије. Сервисирање батерија треба обављати само произвођач или овлашћени добављач услуга.

Прва помоћ

1. У случају незгоде, постарајте се да кутија са првом помоћи буде доступна у близини током рада. Одмах надоместите све артикле узете из кутије за прву помоћ.
2. Када тражите помоћ, дајте следеће информације:

— Место несреће
— Шта се десило
— Број повређених особа
— Врста повреде
— Ваше име

САЧУВАЈТЕ ОВО УПУТСТВО.

⚠️ УПОЗОРЕЊЕ: НЕМОЈТЕ себя да дозволите да занемарите строга безбедносна правила која се односе на овај производ услед чињенице да сте производ добро упознали и стекли рутину у руковању њиме (услед честог коришћења).

НЕНАМЕНСКА УПОТРЕБА или непоштовање безбедносних правила наведених у овом упутству могу довести до тешких телесних повреда.

⚠УПОЗОРЕЊЕ: Коришћење овог производа може да доведе до стварања прашине која садржи хемикалије које могу да изазову респираторна или друга обољења. Неки примери ових хемикалија су једињења која се налазе у пестицидима, инсектицидима, ђубривима и хербицидима. Ризик од излагања овим материјама зависи од тога колико често обављате ову врсту посла. Да бисте умањили излагање овим хемикалијама: радите у добро проветреној просторији и користите одобрену безбедносну опрему, попут маски против прашине посебно пројектованих за филтрирање микроскопских честица.

ОПИС ДЕЛОВА

▶ Слика3: 1. Поклопац 2. Осовина 3. Предња млазница

СКЛАПАЊЕ

⚠УПОЗОРЕЊЕ: Искључите мотор или погон и уклоните капу свећице или уложак батерије пре склапања или подешавања опреме. У супротном може доћи до нежељеног покретања вентилатора и до телесних повреда.
⚠УПОЗОРЕЊЕ: Приликом склапања или подешавања опреме, увек спустите опрему. Склапање или подешавање опреме у успавном положају може довести до озбиљних повреда.
⚠УПОЗОРЕЊЕ: Пратите упозорења и мере предострожности у одељку „БЕЗБЕДНОСНА УПОЗОРЕЊА“ и приручник са упутствима за погонску јединицу.

Постављање цеви наставка

АПАЖЊА: Увек проверите да ли је цев наставка чврсто постављена након монтирања. Ако је неправилно монтирате, наставак би могао да се откачи са погонске јединице и изазове повреде.

Поставите наставак на погонску јединицу.

1. Уклоните поклопац на крају осовине.

▶ Слика4: 1. Осовина 2. Поклопац

ОБАВЕШТЕЊЕ: Не одлажите поклопац јер је неопходан за складиштење наставка.

1. Поравнајте иглу са ознаком стрелице на погонској јединици. Уметните цев док не искочи дугме за отпуштање.

Уверите се да се линија положаја налази на врху ознаке стрелице на погонској јединици, а да су

ознака стрелице на погонској јединици и ознака на цеви усмерене једна према другој.

▶ Сликаб: 1. Дугме за отпуштање 2. Ознака стрелице на погонској јединици 3. Игла 4. Линија положаја 5. Ознака стрелице на цеви

1. Окрените полугу ка погонској јединици.

▶ Слика7: 1. Полуга

Проверите да ли је површина полуге паралелна у односу на цев.

ОБАВЕШТЕЊЕ: Немојте стезати полугу без уметнуте осовине наставка. Полуга може превише да затегне улаз погонске осовине и оштети је.

Да бисте уклонили осовину, окрените полугу у правцу наставка и извуците осовину док притискате дугме за отпуштање.

▶ Слика8: 1. Дугме за отпуштање 2. Полуга 3. Цев

Постављање равне или продужне млазнице

Опциони додатни прибор

1. Скините предњу млазницу тако што ћете је окретати као што је приказано на слици.
   ▶ Слика9: 1. Предња млазница
2. Поставите цев адаптера на наставак, а затим је окрените надесно да бисте је причврстили.
   ▶ Слика10: 1. Цев адаптера 2. Наставак
3. Поставите равну или продужну млазницу на цев адаптера, а затим је окрените да бисте је причврстили.
   ▶ Слика11: 1. Равна млазница 2. Продужна млазница 3. Цев адаптера

ОБАВЕШТЕЊЕ: На унутрашњој страни равне млазнице или продужне млазнице нема жлебова. Обавезно користите жлебове приказане на слици да бисте поставили равну млазницу или продужну млазницу.

РАД

⚠УПОЗОРЕЊЕ: Пратите упозорења и мере предострожности у одељку „БЕЗБЕДНОСНА УПОЗОРЕЊА“ и приручник са упутствима за погонску јединицу.

⚠УПОЗОРЕЊЕ: Прилагодите положај носача и кайша за рамена у положај који вам одговара пре рада.

⚠️ ПАЖЊА: Не постављајте машину на тло док је укључена. Песак или прашина могу да уђу кроз улаз за усисавање и изазову квар или повреде.

Држите машину чврсто са обе руке и извршите операцију дувања тако што ћете је полако окретати

около. Када дувате око зграда, великог камења или возила, усмерите млазницу даље од њих. Када радите у углу, крените од угла и крећите се ка широј области.

Подесите брзину ваздуха помоћу окидача прекидача или полуге гаса на погонској јединици у складу са окружењем или условима коришћења дувалице.

▶ Слика12

ОДРЖАВАЊЕ

⚠УПОЗОРЕЊЕ: Пре провере или одржавања опреме, искључите мотор и уклоните уложак батерије, односно искључите погон и уклоните капу свећице. У супротном може доћи до нежељеног покретања вентилатора и до озбиљних телесних повреда.

⚠УПОЗОРЕЊЕ: Приликом провере или одржавања опреме, увек спустите опрему. Склапање или подешавање опреме у успавном положају може довести до озбиљних повреда.

⚠УПОЗОРЕЊЕ: Пратите упозорења и мере предострожности у одељку „БЕЗБЕДНОСНА УПОЗОРЕЊА“ и приручник са упутствима за погонску јединицу.

ОБАВЕШТЕЊЕ: Никад немојте да користите нафту, бензин, разређивач, алкохол и слична средства. Може доћи до губитка боје, деформације или оштећења.

БЕЗБЕДАН и ПОУЗДАН рад алата гарантујемо само ако поправке, свако друго одржавање или подешавање, препустите овлашћеном сервису компаније Makita или фабричком сервису, уз употребу оригиналних резервних делова компаније Makita.

Чишћење машине

Машину чистите тако што ћете пребрисати прашину сувом тканином или тканином коју сте натопили сапуницом и исцедили.

▶ Слика13

Уклоните прашину или прљавштину из улаза за усисавање на задњој страни наставка.

▶ Слика14: 1. Улаз за усисавање

Укупна провера

Проверите да ли има оштећених делова. У нашем овлашћеном сервисном центру можете да их замените ако је потребно.

Подмазивање покретних делова

ОБАВЕШТЕЊЕ: Пратите испоручена упутства о учесталости и количини масти. Недовольно подмазивање може да оштети покретне делове.

Погонски мост:

Нанесите мазиво (Makita мазиво N No.2 или слично) на сваких 30 сати рада.

▶ Слика15

НАПОМЕНА: Оригинално Makita мазиво можете да купите код локалног Makita продавца.

Чување

Приликом складиштења наставка одвојено од погонске јединице, поставите поклопац на излаз цеви.

▶ Слика16

Интервал провере и одржавања

Радни сат Пре рада Дневно (10 сати) 30 сати
Цела јединица Визуелно проверите да ли има оштећених делова	√	–	–
Погонски мост Наносите мазиво – –			√
Погонска јединица Погледајте приручник са упутствима за погонску јединицу

РЕШАВАЊЕ ПРОБЛЕМА

Пре него што затражите поправку, најпре сами извршите преглед. Ако наиђете на проблем који није објашњен у упутству, не покушавајте да расклопите машину. Уместо тога затражите поправке од овлашћених сервисних центара Makita и увек користите оригиналне Makita резервне делове приликом поправки.

Неисправно стање Вероватан узрок (квар) Отклањање квара
Мотор или погон се не покреће. – Погледајте приручник са упутствима за погонску јединицу.
Мотор или погон се брзо зауставља. – Погледајте приручник са упутствима за погонску јединицу.
Брзина мотора или погона се не повећава.	– Погледајте приручник са упутствима за погонску јединицу.
Вентилатори се не окређу.⇒ Одмах зауставите мотор или погон.	Осовине погонске јединице и наставка нису исправно повезане.
	Абнормалан погонски систем Обратите се овлашћеном сервисном центру ради поправке.
Погонска јединица абнормално вибрира.⇒ Одмах зауставите мотор или погон.	Абнормалан погонски систем Обратите се овлашћеном сервисном центру ради поправке.
Вентилатори настављају да се окређу чак и када се отпусти полуга/окидач прекидача.⇒ Одмах зауставите мотор или погон.	Погонска јединица не ради правилно.

ОПЦИОНИ ПРИБОР

⚠ПАЖЊА: Ова опрема и прибор су предвиђени за употребу са Makita машином описаном у овом упутству за употребу.

Употреба друге опреме и прибора може да доведе до повреда. Додатну опрему или прибор користите искључиво за предвиђену намену.

Да бисте добили виште детаља у вези са овим прибором, обратите се локалном сервисном центру компаније Makita.

• Цев адаптера
• Продужна млазница
• Равна млазница
• Комплет млазнице за олук
- Makita оригинална батерија и пуњач

НАПОМЕНА: Поједине ставке на листи могу бити укључене у садржај паковања производа као стандардна опрема. Оне се могу разликовати од земље до земље.

SPECIFICATII
