Өнім түрі	Жапырақ үрлегіш аксессуары
Бренд	Makita
Модель	UB400MP
Жалпы ұзындығы	810 мм
Таза салмағы	1,7 кг
Ауа көлемі (DUX60 құрылғысымен)	0 - 14,8 м³/мин
Ауа көлемі (DUX18 құрылғысымен)	0 - 12,6 м³/мин
Ауа көлемі (UX01G + BL4040 құрылғысымен)	0 - 15,8 м³/мин
Ауа көлемі (EX2650LH құрылғысымен)	0 - 14,3 м³/мин
Қуат көзі	Литий-ионды батарея (қозғалтқышқа байланысты) немесе жылулық
Үйлесімді қозғалтқыш блоктары	DUX60, DUX18, UX01G, EX2650LH
Қолдану мақсаты	Жапырақтар мен жеңіл қоқыстарды үрлеу
Негізгі материал	Күшейтілген пластик
Шу деңгейі	Қозғалтқыш нұсқаулығын қараңыз
Қажетті қауіпсіздік жабдықтары	Қорғаныс көзілдірігі, шудан қорғайтын бас киім, тайғаққа қарсы аяқ киім
Қауіпсіздік қашықтығы	кемінде 15 м
Күнделікті күтім	Пайдаланғаннан кейін тазалау, әр 30 сағат сайын ось майлау
Қолжетімді қосалқы бөлшектер	Адаптер түтігі, саптама ұзартқышы, жалпақ саптама, арынды саптама жиынтығы
Жөндеу мүмкіндігі	Тек Makita уәкілетті орталығы
Кепілдік	Makita шарттарын қараңыз

Жиі қойылатын сұрақтар - UB400MP MAKITA

Аксессуар түтігін қозғалтқышқа қалай бекітуге болады?

Қақпақты алыңыз, тетікті аксессуарға қарай бұрыңыз, түйреуішті көрсеткі белгісімен туралаңыз, босату түймесі шыққанша салыңыз, содан кейін тетікті қозғалтқышқа қарай бұрыңыз.

UB400MP құрылғысымен қандай қозғалтқыштар үйлесімді?

Сымсыз көп функциялы қозғалтқыштар DUX60, DUX18, UX01G және жылулық қозғалтқыш EX2650LH бекітілген.

Пайдаланғаннан кейін үрлегішті қалай күту керек?

Шаңды құрғақ немесе дымқыл шүберекпен (сабынды су) тазалаңыз. Бензин немесе еріткіштерді қолданбаңыз. Қозғалтқыш осін әр 30 сағат сайын Makita N°2 майымен майлаңыз.

Қандай қосымша аксессуарларды қолдана аламын?

Адаптер түтігін, саптама ұзартқышын, жалпақ саптаманы немесе арынды саптама жиынтығын (жеке сатылады) қосуға болады.

Қауіпсіздік қашықтығы қандай болуы керек?

Өзіңіз бен адамдар немесе жануарлар арасында кемінде 15 метр қашықтықты сақтаңыз.

Желдеткіштер айналмаса не істеу керек?

Қозғалтқышты дереу тоқтатыңыз. Түтік пен қозғалтқыш арасындағы байланысты тексеріңіз. Мәселе шешілмесе, Makita уәкілетті орталығына хабарласыңыз.

Үрлегішті жаңбыр астында қолдануға бола ма?

Жоқ, құрылғыны жаңбырға ұшыратпаңыз. Оны тек құрғақ ауа райында қолданыңыз.

Аксессуарды пайдаланбаған кезде қалай сақтау керек?

Қорғау үшін түтіктің ұшына қақпақты бекітіңіз. Құрғақ жерде, балалардың қолы жетпейтін жерде сақтаңыз.

Қандай қорғаныс жабдығын киюім керек?

Қорғаныс көзілдірігін, шудан қорғайтын бас киімді, тайғаққа қарсы аяқ киімді және ұзын шалбарды киіңіз. Кең киімдерден аулақ болыңыз.

Қай жерде UB400MP құрылғысын жөндетуге болады?

Кез келген жөндеуді Makita уәкілетті сатудан кейінгі қызмет көрсету орталығына тапсырыңыз. Тек түпнұсқа қосалқы бөлшектерді пайдаланыңыз.

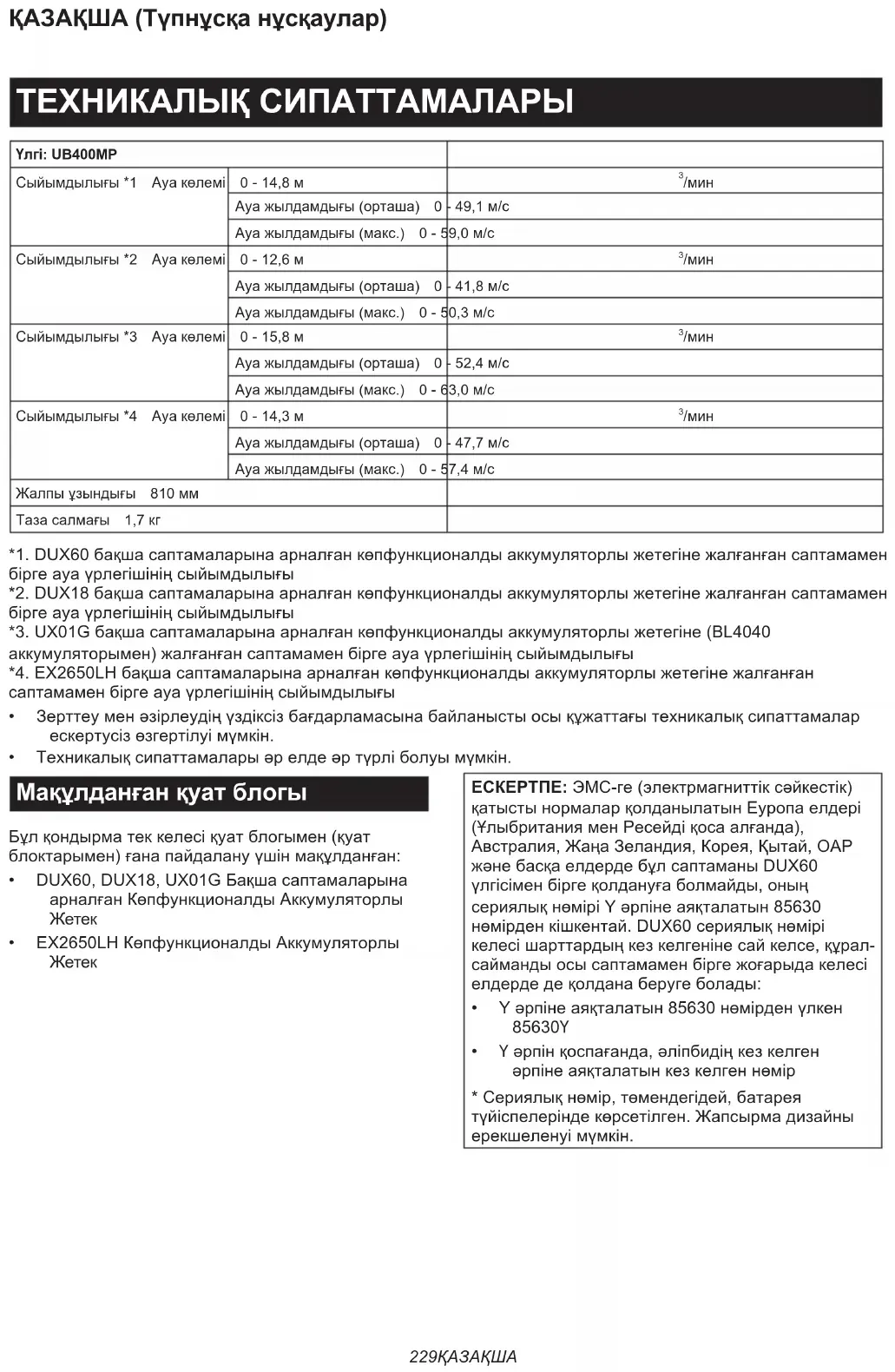

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UB400MP MAKITA

Улгі: UB400MP
Сыйымдылығы *1 Ауа көлемі	0 - 14,8 м	^3 /мин
	Ауа жылдамдығы (орташа) 0	-49,1 м/с
	Ауа жылдамдығы (макс.) 0 - 5	9,0 м/с
Сыйымдылығы *2 Ауа көлемі	0 - 12,6 м	^3 /мин
	Ауа жылдамдығы (орташа) 0	-41,8 м/с
	Ауа жылдамдығы (макс.) 0 - 5	0,3 м/с
Сыйымдылығы *3 Ауа көлемі	0 - 15,8 м	^3 /мин
	Ауа жылдамдығы (орташа) 0	-52,4 м/с
	Ауа жылдамдығы (макс.) 0 - 6	3,0 м/с
Сыйымдылығы *4 Ауа көлемі	0 - 14,3 м	^3 /мин
	Ауа жылдамдығы (орташа) 0	-47,7 м/с
	Ауа жылдамдығы (макс.) 0 - 5	7,4 м/с
Жалпы ұзындығы 810 мм
Таза салмағы 1,7 кг

*1. DUX60 бақша саптамаларына арналған көпфункционалды аккумуляторлы жетегіне жалғанған саптамамен бірге ауа үрлегішінің сыйымдылығы

*2. DUX18 бақша саптамаларына арналған көпфункционалды аккумуляторлы жетегіне жалғанған саптамамен бірге ауа урлегішінің сыйымдылығы

*3. UX01G бақша саптамаларына арналған көпфункционалды аккумуляторлы жетегіне (BL4040 аккумуляторымен) жалғанған саптамамен бірге ауа үрлегішінің сыйымдылығы

*4. EX2650LH бақша саптамаларына арналған көпфункционалды аккумуляторлы жетегіне жалғанған саптамамен бірге ауа үрлегішінің сыйымдылығы

- Зерттеу мен өзірлеудің үздіксіз бағдарламасына байланысты осы құжаттағы техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

• Техникалық сипаттамалары әр елде әр түрлі болуы мүмкін.

Бул кондырма тек келесі куат блогымен (куат блоктарымен) гана пайдалану үшін макулданған:

• DUX60, DUX18, UX01G Бакша саптамаларына арналған Көпфункционалды Аккумуляторлы Жетек
• EX2650LH Көпфункционалды Аккумуляторлы Жетек

ЕСКЕРТПЕ: ЭМС-ге (электрмагниттік сәйкестік) қатысты нормалар қолданылатын Еуропа елдері (Улыбритания мен ⌉сейді қоса алғанда), Австралия, Жаңа Зеландия, Корея, Қытай, ОАР және басқа елдерде бұл саптаманы DUX60 үлгісімен бірге қолдануға болмайды, оның сериялық нөмірі У әрпіне аяқталатын 85630 нөмірден кішкентай. DUX60 сериялық нөмірі келесі шарттардың кез келгеніне сай келсе, құрал-сайманды осы саптамамен бірге жоғарыда келесі елдерде де қолдана беруге болады:

• У әрпіне аяқталатын 85630 нөмірден үлкен 85630У
• У әрпін қоспағанда, әліпбидің кез келген әрпіне аяқталатын кез келген нөмір

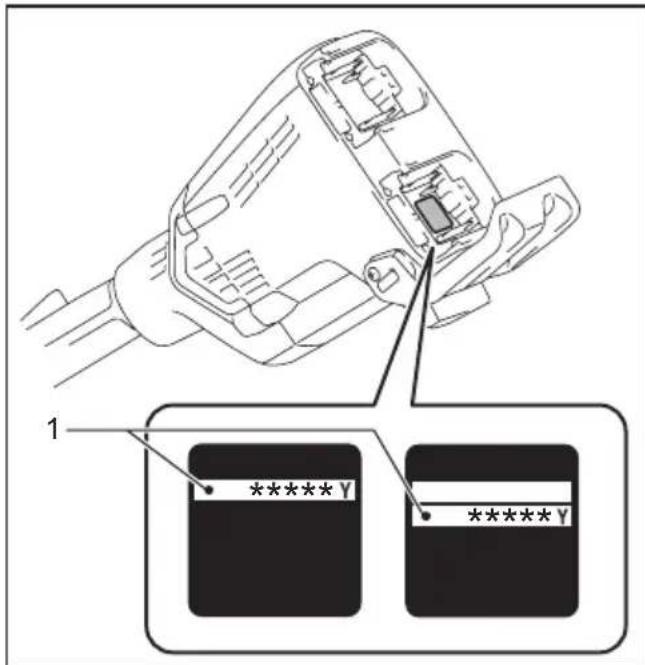

* Сериялық нөмір, төменdegідей, батарея түйіспелерінде көрсетілген. Жапсырма дизайны ерекшеленуі мүмкін.

1 ******* Y ******* Y

1. Сериялық нөмірі

⚠️ECKEРТУ: Кондырманы ешкашан мақүлданбаған куат блогымен пайдаланбаңыз. Мақүлданбаған тіркесім ауыр жаракатка алып келуі мүмкін.

Белгілер

Төменде жабдыкта пайдаланылуы мүмкін белгілер көрсетілген. Пайдалану алдында олардың мағынасын түсініп алыңыз.

	Өте муқият әрі абай болыңыз.
	Пайдалану жәніндегі нұсқаулықты оқып шығыңыз.
	Қолыңызды айналмалы бөлшектерге жақындатпаңыз.
[ST7T]	Бетен адамдарды жолатпаңыз.
	Қорғаныс көзілдірігі мен қорғаныс құлаққабын тағыңыз.
	Үзын шаш шатастыруға әкелуі мүмкін.
	Кемінде 15 м қашықтықты сақтаңыз.

Ni-MH Li-ion

Тек ЕО елдеріне арналған Жабдықта қауіпті құрамдастардың болуына байланысты, электрлік және электрондық жабдықтардың, аккумуляторлар мен батареялардың қалдықтары қоршаған ортаға және адам денсаулығына кері әсерін тигізуі мүмкін. Электрлік және электрондық құрылғыларды немесе батареяларды турыстық қалдықтармен бірге тастауға болмайды! Электрлік және электрондық жабдықтардың қалдықтары және аккумуляторлар мен батареялар және аккумуляторлар мен батареялардың қалдықтары, сондай-ақ олардың үлттық заңнамаға бейімделуі туралы Еуропалық директиваға сәйкес, электрлік жабдықтардың, батареялардың және аккумуляторлардың қалдықтары белек жиналуы және қоршаған ортаны қорғау ережелеріне сәйкес жұмыс істейтін турыстық қалдықтарды жинау пунктіне жеткізілуі керек. Бул жабдықка орналастырылған айқас сызықпен сызылған деңгелекті қоқыс жәшігінің белгісі арқылы көрсетіледі.

Колдану мақсаты

Бул кондырма мақұлданған қуат блогымен бірге шанды үрлеу үшін ғана жасалған. Кондырманы басқа ешбір мақсатта пайдаланбаныз. Кондырманы теріс пайдалану ауыр жақақатқа әкелуі мүмкін.

Еуропа Одағының техникалық регламенттердің талаптарына сәйкестік туралы декларация

Тек Еуропа елдеріне арналған

Өндірушілер ретінде: Makita Europe N.V., ресми мекенжайы: Jan-Baptist Vinkstraat 2 3070 Kortenberg, БЕЛЬГИЯ. Казухиса Макино мырзага (Kazuhisa Makino) техникалық құжатты өзірлеу өкілетін береміз және айрықша жауапкершілігімізбен өнімнің (өнімдердің) төменdegі талаптарға сәйкес келетінін мәлімдейміз: Атауы: Саптама - Ауа үрлегіш. Атау(лар)ы бойынша түрлері: UB400MP. 2006/42/EC директивасының және келесі EC/EO директиваларының барлық тиісті ережелерін орындайды: 2000/14/EC және келесі үйлестірілген стандарттармен сәйкестікте өндірілген: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014. Декларация жасалған жер және күн: Kortenberg, Бельгия. 28. 6. 2023 Жауапты түлға: Казухиса Макино, директор - Makita Europe N.V.

КАУІПСІЗДІК БОЙЫНША ЕСКЕРТУЛЕР

Ауаүрлегіштің қауіпсіздікке қатысты нусқаулары

⚠️ECKEРТУ: Пайдалану алдында барлық қауіпсіздік нұсқаулықтарын, нұсқаулықтарды, суреттер мен техникалық сипаттамаларын, сондай-ак, қуат блогының нұсқаулығын оқыңыз. Төмендегі барлық нұсқауды орындамаған жағдайда, операторды және/немесе жанында түрған адамдарды электр тогы соғуы, өрт шығуы және/немесе ауыр жаракат алуы мүмкін.

Алдағы уақытта қолдану үшін барлық ескертулер мен нұсқауларды сақтап қойыңыз.

Ескертулер мен сақтандырулардағы "ауаүрлегіш" және "машина" термині қондырма мен қуат блогының тіркесімін білдіреді.

Ескерту мен сақтандырудағы "мотор" термині куат блогының қозғалтқышына немесе электр қозғалтқышына қатысты.

Окыту

1. Нускауларды мукият оқып шығыңыз. Ауаүрлегішті дұрыс пайдалану тәсілімен және оның басқару элементтерімен танысыңыз.
2. Балалардың, физикалық, сенсорлық немесе ақыл-ой қабілеті төмен немесе тәжірибесі мен білімі жетіспейтін адамдардың, сондай-ақ осы нүсқаулармен таныс адамдардың бүл құралды пайдалануына болмайды. Жергілікті ережелер бойынша оператор жасына шектеу қойылуы мүмкін.
3. Жакын жерде адамдар, әсіресе балалар немесе үй жануарлары болса, ауаүрлегішті пайдаланбаныз.
4. Оператор немесе пайдаланушы баска адамдарға немесе олардың мүлкіне байланысты түындайтын жазатайым окигаларға немесе қауінтерге жауапты екенін ескеріңіз.

Дайындау

1. Ауаүрлегішпен жұмыс істеу барысында әрдайым берік аяқ киім мен ұзын шалбар киіңіз.
2. Ауа кірісіне тартып кетуі мумкін бос киім кименіз және әшекей такпаңыз. ￥зын шашты ауа кірістерінен алшақ ұстаңыз.
3. Электрлік құралды пайдаланған кезде көзіңізді жаракаттап алмау үшін міндетті түрде қорғаныс көзілдірігін тағыңыз. Қорғаныс көзілдіріктері АҚШ-та ANSI Z87.1, Еуропада EN 166 немесе Австралияда/Жаңа Зеландияда AS/NZS 1336 қауіпсіздік стандарттарымен сәйкес келуі керек. Австралияда/Жаңа Зеландияда бетіңізді қорғау үшін қорғаныс маскасын кию заң

негізінде талап етіледі.

Құрал пайдаланушылары мен жұмыс аймағындағы басқа да түлғалардың тиісті қауіпсіздік қорғаныс жабдықтарын пайдалануын қамтамасыз ету жұмыс берушінің жауапкершілігінде.

1. Шаннан тітіркенуді болдырмау үшін, бет маскасын тағу ұсынылады.
2. Құралмен жұмыс істеу барысында, әрқашан сырғанамайтын қөрғаныс аяқ киімін киіңіз. Сырғанамайтын, басы жабық қөрғаныс етіктері мен аяқ киімдері жарақат алу қаупін азайтады.
3. Кулақ қорғанысын (мысалы, құлаққапты) тағыңыз. Шуылдың әсері есту кабілетінің жоғалуына әкелуі мүмкін.
4. Козгалтқышты жақсы желдетілетін ауасы ашық жерде ғана іске қосып, пайдаланыңыз. Жабық немесе нашар желдетілетін жерде пайдалану түншығу немесе көмірқышқыл газымен улану салдарынан өлімге әкелуі мүмкін.

Пайдалану

1. Балалардың, жанындағылардың және үй жануарларының аумағын тазалаңыз. Барлық балаларды, жанындағылар мен үй жануарларын кем дегенде 15 м радиуста ұстаңыз; 15 м аймақтан тыс жерде лактырылған заттардан жаракат алу қаупі бар. Жанындағылар көзді қорғайтын қорғанысты тагуы керек. Егер сізге жақындаса, қозғалтқышты немесе машинаны токтатыңыз.

▶ Cypet1

1. Ауаүрлегішті өшіріп, аккумулятор картриджін немесе оталдыру білтесінің қақпағын алып тастаңыз және барлық қозғалмалы бөлшектерінің толық токтағанына көз жеткізіңіз
2. ауаүрлегішті қалдырған кезде.
3. бітелген саңылауларды тазалау алдында.
4. ауаүрлегішті тексеру, тазалау немесе онымен жұмыс істеу алдында.

5. ауаүрлегіш қалыптан тыс дірілдей бастаса.

6. Ауаүрлегішті күндізгі уақытта немесе жақсы жасанды жарықпен пайдаланыңыз.

7. Куралға қарай қатты ұмтылмаңыз және әрдайым тұрақты және тепе-тендік сақтайтын қалыпта тұрыңыз.

8. Көлбеу жерде болған кезде тұрақты қалыпта тұрыңыз.

9. Жүгірмей, жай жүріп қолданыңыз.
10. Барлық суытатын ауа кірістерін қоқыстардан тазалаңыз.
11. Коқыстарды айналадағы адамдарға қарай үрлемеңіз.
12. Ауаүрлегішті ұсынылған күйде және тұрақты жерде пайдаланыңыз.
13. Ауаүрлегішті биік жерлерде пайдаланбаныз.
14. Ауаүрлегішті пайдаланғанда саптаманы ешкімге жақыннан бағыттамаңыз.

15. Сору саңылауын және/немесе ауаүрлегіш шығысын ешкашан бітеменіз.

16. Шанды аймакта пайдаланғанда, сору саңылауын немесе ауаүрлегіш шығысын шаңмен немесе балшықпен бітеп тастамаңыз.

17. Makita компаниясы ұсынған саптамалардан басқа саптамаларды пайдаланбаңыз.

18. Ауаүрлегішті доптарды, резенке қайықты немесе сол секілді заттарды үрлеу үшін пайдаланбаныз.

19. Ауаүрлегішті ашық терезеге жақын, т.б. жерде пайдаланбаныз.

20. Ауаүрлегішті таңертен өрте немесе түн ішінде пайдалану адамдардың мазасын алуы мүмкін, сондыктан оны тек тиісті уақытта пайдалану ұсынылады.
21. Урлеу алдында қоқыстарды жинау үшін, тырма мен сыпыртқыны пайдалану ұсынылады.
22. Урлеудің алдында шанды жерлерде беткі кабаттарын аздап сулаңыз немесе кажет болса, су бүріккішін қолданыңыз.
23. Ауаүрлегіш шумегінің ұзындығын ауа ағынының жерге жақын орналасуы үшін реттеңіз.
24. Егер ауаүрлегіш қандай да бір бөгде заттарға соғылса немесе әдеттен тыс шу немесе діріл шығара бастаса, оны токтату үшін дереу өшіріңіз. Ауаүрлегішті қайта іске қосып пайдалану алдында, оның аккумулятор картриджін немесе оталдыру білтесінің қақпағын алып, зақымдардың бар-жоғын тексеріңіз. Ауаүрлегіш зақымдалса, жөндеу жұмысына байланысты Makita өкілетті қызмет көрсету орталығына хабарласыңыз.
25. Саусактарыңызды немесе баска заттарды сору саңылауына немесе ауаүрлегіш шығысына салмаңыз.
26. Кездейсоқ іске қосудың алдын алыңыз. Аккумулятор картриджін салмас бұрын, ауаүрлегішті жинамай тұрып немесе тасымалдамас бұрын, ауыстырып-қосқышы өшірулі күйде екеніне көз жеткізіңіз. Саусағыңызды ауаүрлегіштің ауыстырып-қосқышына қойып тасымалдау немесе ауыстырып-қосқышы қосулы ауаүрлегішті куат көзіне қосу жазатайым оқигага әкеп соғуы мүмкін.
27. Тырнак, эйнек сыныктары немесе өткір

жүздер секілді қауіпті материалдарды ешқашан үрлемеңіз.

1. Ауаүрлегішті түтанғыш материалдардың жанында пайдаланбаңыз.
2. Ауаүрлегішті температурасы төмен ортада узак уакыт бойы пайдаланбаныз.
3. Машинаны жинамас немесе баптамас бұрын, моторды сендіріп, оталдыру білтесінің қақпағын немесе батарея картриджін алыңыз.
4. Моторды іске қоспас бұрын жеке қорғаныс құралдарын киіңіз.
5. Моторды іске қоспас бұрын машинада зақымдардың, бос бұранда/сомындардың бар-жогын немесе дұрыс жиналғанын тексеріңіз. Барлық басқару тетіктері мен ауыстырып-қосқыштардың оңай басқарылуын тексеріңіз. Түтқаларды тазалаңыз және құргатыңыз.
6. Машина зақымданған немесе толық жиналмаған болса, моторды іске қосуға тырыспаңыз.
7. Оператордың дене өлшеміне сәйкес болуы үшін иық белбеуі мен сапты реттеңіз.
8. Козгалтқыш жұмыс істемей түрған кезде ғана иық бауын бекітіңіз.
9. Жумыс кезінде иык белбеуін пайдаланыңыз. Машинаның оң жағыңызда берік устаңыз.

▶ Cypet2

1. Алдыңғы түтқаны сол қолыңызбен және артқы түтқаны оңақай не солақай болғаныңызға қарамастан он қолыңызбен ұстаңыз. Саусақтарыңыз және бас бармактарыңызбен түтқаларды ұстаңыз.
2. Ешкашан бір қолыңызбен машинаны пайдалануға тырыспаңыз. Не бола алмай қалсаңыз, жаракатқа әкелуі мүмкін.
3. Егер машина қатты соғылып немесе құлап қалса, жұмысты жалғастырмас бұрын оның жағдайын тексеріп алыңыз. Жанармай жүйесінде жанармайдың жылыстамауын және басқару элементтері мен қауіпсіздік құрылғыларының дұрыс жұмыс істеп түрганын қадағалаңыз. Егер қандай да бір зақым немесе күмән пайда болса, тексеру және жәндеу жұмысына байланысты біздің екілетті қызмет көрсету орталығымызға хабарласыңыз.
4. Баскару түткасы мен қосқышты дұрыс пайдалану үшін куат блогының нұсқаулығын орынданыз.
5. Жумыс кезінде немесе одан кейін қызып түрган машинаны құргақ шөпке немесе жанғыш заттардың үстіне қоймаңыз.
6. Машинаны іске қосу және басқару бойынша куат блогының нұсқаулығын қараңыз.

Жанармай кую

1. Жанармай кую алдында козгалтқышты токтатыңыз. Ашық от пен үшқыннан аулақ болыңыз. Жанармай кую кезінде ешкашан темекі шекпеніз. Эйтпесе, өрт және/немесе жарылыс болуы мүмкін.
2. Жанармайды сыртта күйыңыз. Жабык

бөлмеде май кую жанармай буларының жарылуын тудыруы мүмкін.

1. Жанармаймен немесе қозғалтқыш майымен жанасудан аулақ болыңыз. Жанармай буымен тыныстамаңыз. Егер жанармай немесе май төгілсе, оны дереу машинадан және / немесе жерден сүртіп алыңыз. Егер киімге жанармай төгіліп кетсе, оны өрттің алдын алу үшін дереу ауыстырыңыз.
2. Жанармайды күйып болғаннан кейін, жанармай багының қақпағын жақсылап жабыңыз да, жанармайдың ағып кетпеуін тексеріңіз. Қозғалтқышты іске қоспас бұрын жанармай көзі мен орнынан кемінде 3 м (10 фут) қашықтықта тұрыңыз.
3. Жанармайды тек макулданған контейнерлерде ғана тасымалдап, сақтаңыз. Балаларды сақталған жанармайдан алыс устаңыз.

Тасымалдау

1. Тасымалдау кезінде моторды токтатыңыз. Өйтпесе, ол байқаусызда іске қосылып, жаракатқа әкелуі мүмкін.
2. Жанармайдың ағып кетуіне жол бермеу үшін көлік тасымалы кезінде машинаның қауіпсіз күйін қамтамасыз етіңіз.
3. Машинаны тасу кезінде букіл машинаны жерден кетеріңіз. Машинаны сүйреп апару жанармай багының зақымдануына және жанармайдың ағып кетуіне әекеліп соғады, соның нәтижесінде өрт шығады.
4. Жабдыкты тасымалдау кезінде білікті устан тұрып, көлденен күйде устаңыз. Ыстық сөндіргішті денеңізден алшақ устаңыз.

Діріл

1. Шамадан тыс дірілге ұшыраған жағдайда, оператордың қан тамырларына немесе жүйке жүйесіне зақым келеді және саусақтарында, қолдарында немесе білектерінде келесі симптомдар пайда болады: "Үйқыға кету" (қозғалмай қалу), шаншу, ауыру, шаншып ауыру сезімі, тері түсінің немесе терінің өзгеруі. Осы симптомдардың біреуі пайда болса, дәрігерге қаралыңыз. "Ақ саусақ ауруы" қаупін азайту үшін қолыңызды жылы ұстаңыз және машина мен керек-жарактарды дұрыстап ұстаңыз.

Техникалық қызмет көрсету және сақтау

1. Ауаүрлегіштің қауіпсіз жұмыс жағдайында екеніне көз жеткізу үшін, барлық сомындарды, болтар мен бұрандаларды мықтап бекітіңіз.
2. Бөлшектері тозса немесе зақымдалса, оларды Makita компаниясы ұсынған бөлшектермен ауыстырыңыз.
3. Ауаүрлегішті құргғақ және балалардың қолы жетпейтін жерде сақтаңыз.
4. Ауаүрлегішті тексеру, қызмет көрсету, сақтау немесе керек-жаракты ауыстыру үшін токтатқанда, оны өшіріп, барлық қозғалмалы бөлшектерінің толық токтағанына көз жеткізіңіз және аккумулятор картриджін немесе оталдыру білтесінің

кақпағын алыңыз. Ауаүрлегішпен кез келген жұмыс істеу алдында, оны сувытыңыз. Ауаүрлегішке абайлап техникалық қызмет көрсетіңіз және оны таза ұстаңыз.

1. Ауаүрлегішті сақтау алдында, оны әрқашан сувытыңыз.
2. Ауаүрлегішті жаңбыр астында қалдырмаңыз. Бөлме ішінде сақтаңыз.
3. Ауаүрлегішті көтергенде, тізенізді бүгіңіз және арқаңызға зақым келтірмес үшін сақ болыңыз.
4. Өрттің пайда болу қаупін азайту үшін жабдыққа ешкашан өртке жақын жерде қызмет көрсетпеніз.
5. Жабдыкты шаннан және кірден үнемі тазалап тұрыңыз. Тазалау үшін жанармайды, бензинді, сұйылтқышты, спиртті немесе соган ұқсас заттарды ешкашан пайдаланбаныз. Пластик құрамдастарының түссізденуі, құрал пішінінің өзгеруі немесе жарықтар пайда болуы мүмкін.
6. Әрбір рет қолданып болғаннан кейін карбюраторды реттейтін бұрандалардан басқа барлық бұрандалар мен сомындарды қатайтыңыз.
7. Нускаулыкта немесе куат блогының нускаулығында сипатталмаған техникалық қызмет көрсету не жөндеу жұмыстарын жүргізуге тырыспаңыз. Осындай жұмыс туралы өкілетті қызмет көрсету орталығымызға хабарласыңыз.
8. Керек-жарактарды майлау және ауыстыру нұсқауларын орынданыз.
9. Тек тупнуска қосымша бөлшектеріміз бен керек-жарактарымызды ғана пайдаланыңыз. Ушінші тараптың бөлшектерін немесе керек-жарактарын пайдалану — жабдықтың сынуына, мүліктің зақымдалуына және/немесе ауыр жаракатқа әкелуі мүмкін.
10. Біздің өкілетті қызмет көрсету орталығымыздан машинаны тұрақты аралықта тексеріп, техникалық қызмет көрсетуді сұраңыз.
11. Машинаны сақтамас бұрын, оны толық тазалап, техникалық қызмет көрсетіңіз. Оталдыру білтесінің қақпағын немесе аккумулятор картриджін шешіп алыңыз. Қозғалтқыш салқындағаннан кейін жанармайды төгіңіз.
12. Жабдыкты кабырга сиякты нысандарға сүйемеңіз. Әйтпесе ол кенеттен құлап, жаракаттауы мүмкін.

Аккумулятормен жұмыс істейтін құралды пайдалану және күтім жасау

1. Тек өндіруші керсеткен зарядтау құрылғысымен зарядтаңыз. Бір аккумулятор блогына сәйкес келетін зарядтау құрылғысын басқа аккумулятор блогымен пайдалану өрт қаупін тудыруы мүмкін.

2. Электрлік құралдарды тек көрсетілген аккумулятор блоктарымен пайдаланыңыз. Кез келген басқа аккумулятор блоктарын пайдалану жаракат алу мен өрт шығу қапуін тудыруы мүмкін.

3. Аккумулятор блогын пайдаланбаған кезде, оны қағаз қыстырғыштар, тиындар, кілттер, шегелер, бұрандалар сияқты металл заттар мен бір клеммадан екіншісіне қосылыс жасау мүмкін басқа шағын металл заттардан аулақ ұстаңыз. Аккумулятор клеммаларының қыска түйықталуы күйік шалуга немесе өртке әкеп соғуы мүмкін.

4. Дұрыс пайдаланбаған кезде аккумулятордан сұйықтық ағуы мүмкін; оған тимеуге тырысыңыз. Егер абайсызда тиіп кетсеніз, сумен шайыңыз. Егер сұйықтық көзге тиген болса, медициналық көмекке жүгініңіз. Аккумулятордан шыққан сұйықтық тітіркену немесе күйікке себеп болуы мүмкін.
5. Зақымдалған немесе өзгертілген аккумулятор блогын пайдаланбаңыз. Зақымдалған немесе өзгертілген аккумуляторлардан нәтижесінде өрт, жарылыс немесе жаракат алу қаупіне өкелетін күтпеген жағдайлар туындауы мүмкін.
6. Аккумулятор блогын немесе құралды от немесе шамадан тыс жоғары температура шығаратын заттың жанына қоймаңыз. Отқа түссе немесе температура 130 °С-тан жоғары болса, жарылуы мүмкін.
7. Зарядтауға қатысты нұсқаулардың барлығын орындаңыз және аккумулятор блогын немесе құралды нұсқауларда көрсетілген температура ауқымынан тыс зарядтамаңыз. Дұрыс зарядтамалмаса немесе көрсетілген ауқымнан тыс температурада зарядталса, аккумулятор зақымдалуы және өрт шығу қаупі артуы мүмкін.

Электрлік және аккумулятор қауіпсіздігі

1. Аккумулятор(лар)ды отка тастамаңыз. Элементі жарылуы мүмкін. Көдеге жарату бойынша арнайы вытимал нүсқауларды жергілікті нормалардан қараңыз.
2. Аккумулятор(лар)ды ашпаңыз немесе бүлдірмеңіз. Кұрамындағы электролит өте улы және көз немесе теріні зақымдауы мүмкін. Жұтып қойған жағдайда улы болуы мүмкін.
3. Аккумуляторды жанбыр астында немесе ылгалды жерлерде зарядтамаңыз.
4. Аккумулятор картриджін сыртта зарядтамаңыз.
5. Зарядтау ашасымен және клеммаларымен қоса зарядтау құрылғысын дымқыл қолмен ұстамаңыз.

Кызмет көрсету

1. Электрлік құралға қызмет көрсетуді тек қаа жөндеу бойынша білікті аман тиісті қосалқы бөлшектерді пайдаланып жүзеге асыруы қажет. Бүл электрлік құралдың қауіпсіздігін қамтамасыз етеді.
2. Зақымдалған аккумулятор блоктарына қызмет көрсетуге болмайды. Аккумулятор блоктарына қызмет көрсетуді өндіруші немесе өкілетті қызмет маманы орындауы тиіс.

Алғашқы көмек

1. Апат орын алған жағдайда, медициналық көмек көрсетуге арналған қораптың

пайдаланатын жерге жаçын жерде екендігіне кез жеткізіңіз. Алғашқы көмек керсету қорабынан алынған кез келген элементтің орнына жаңасын қойыңыз.

2. Көмек сураганда, келесі акпаратты беріңіз:

— Апатты окиға орын алған жер
— Болған жағдай
— Жаракат алған адам саны
— Жаракаттар түрі
— Атыңыз

⚠️ECKEРТУ: Бул өнімді әбден пайдаланып үйренген (қайта-қайта пайдаланғанның нәтижесінде) болсаңыз да және сізге қолайсыздық тудырса да, осы өнімді қолдану кезінде қауіпсіздік техникасы ережелерін қатаң түрде сақтау қажет.

Осы пайдалану жөніндегі нұсқаулықта келтірілген қауіпсіздік ережелерін ДУРЫС ПАЙДАЛАНБАУ немесе орындамау ауыр жарақаттарға әкеп соктыруы мүмкін.

⚠️ECKEРТУ: осы өнімді пайдалану тыныс алу жолдары ауруы немесе баска ауруларға әкелетін химиялық заттардан тұратын шаң тудыруы мүмкін. Осы химиялық заттардың кейбірі пестицид, инсектицид, тыңайтқыш және гербицидте кездесетін құрамдастар. Осы әсерлердің қаупі бүл жұмыс түрін қаншалықты жиі жасайтыныңызға байланысты өзгереді. Осы химиялық заттардың әсерін азайту үшін: жақсы желдетіліп тұратын аймақта, микроскопиялық бөлшектерді сүзгілеу үшін арнайы жасалған шаңнан қорғайтын маскалар сияқты мақүлданған қорғаныс жабдықтарын пайдаланып жұмыс істеңіз.

▶ Сурет3: 1. Какпақ 2. Түтік 3. Алдыңғы саптама

КУРАСТЫРУ

⚠️ECKEРТУ: Жабдыкты жинамас немесе баптамас бұрын, моторды немесе қозғалтқышты сөндіріп, оталдыру білтесінің қақпағын немесе батарея картриджін алыңыз. Өйтпесе, желдеткіштері жылжып, жаракатқа әкелуі мүмкін.
⚠️ECKEРТУ: Жабдыкты жинау немесе реттеу кезінде оны әрдайым төменге алып қойыңыз. Жабдыкты жоғарыда жинау немесе реттеу ауыр жаракатқа әкелуі мүмкін.
АЕСКЕРТУ: "КАУІПСІЗДІК ШАРАЛАРЫ" тарауындағы ескерту мен сақтық шараларын және куат блогының нұсқаулығын орынданаңыз.

Кондырма түтігін орнату

⚠️САҚ БОЛЫНЫЗ: Орнатқаннан кейін өрқашан қондырма түтігінің бекітілгенін тексеріңіз. Дұрыс орнатылмаған жағдайда қондырма қуат блогынан құлап, адам жаракат алуы мүмкін.

Кондырма түтігін куат блогына орнатыңыз.

1. Түтік ұшынан қақпақты алып тастаңыз.

▶ Сурет4: 1. Түтік 2. Какпак

НАЗАР АУДАРЫНЫЗ: Какпакты лақтырманыз, себебі какпак кондырманы сақтау үшін кажет.

1. Тутканы кондырмага карай бураныз.

▶ Cypet5: 1. Tetik

1. Істікті куат блогындағы көрсеткі белгісімен біріктіріңіз. Шланғты салғанда, босату түймесі жоғары көтерілуі керек.

Жайғасым сызығы куат блогындағы көрсеткі белгісінің соңында, ал куат блогындағы көрсеткі белгісі мен шлантағы көрсеткі белгісі бір-біріне карап түрганына көз жеткізіңіз.

▶ Сурет6: 1. Босату түймесі 2. Ёуат блогындағы көрсеткі белгісі 3. Істік 4. Орналасу сызығы 5. Шлантағы көрсеткі белгісі

Түтқаның беті түтікке параллель екеніне көз жеткізіңіз.

НАЗАР АУДАРЫНЫЗ: Кондырма түтгін салмайынша түтқаны тартпаңыз. Эйтпесе, түтқа жетек білігінің кірісін тым қатты қысып, зақымдауы мүмкін.

Түтікті алу үшін түтканы қондырмаға қарай бұраңыз және босату түймесін басып тұрып, түтікті тартып шығарыңыз.

▶ Сурет8: 1. Босату түймесі 2. Тетік 3. Түтік

Жазык немесе узарткыш саптаманы орнату

Косымша керек-жарак

1. Алдыңғы саптаманы суретте көрсетілгендей бұрап шешіңіз.
   ▶ Сурет9: 1. Алдыңғы саптама
2. Адаптер түтігін кондырмаға бекітіңіз, содан кейін оны өз орнына құлыптау үшін бұраңыз.
   ▶ Сурет10: 1. Адаптер түтігі 2. Тіреуіш
3. Жазык немесе үзартқыш саптаманы адаптер түтігіне бекітіңіз, содан кейін оны ез орнына құлыптау үшін бұраңыз.
   ▶ Сурет11: 1. Жазык саптама 2. Узарткыш саптама
4. Адаптер түтігі

НАЗАР АУДАРЫНЫЗ: Тегіс саптама немесе кецейту саптаманың терен бөлігіндегі ойыктар колжетімді емес. Сурette көрсетілген ойыктарды тегіс саптаманы немесе кецейту саптамасын бекіту үшін пайдаланыңыз.

ПАЙДАЛАНУ

⚠️ ECKEРТУ: "ҚАУІПСІЗДІК ШАРАЛАРЫ" тарауындағы ескерту мен сақтық шараларын және куат блогының нұсқаулығын орынданаңыз.

⚠️ECKEPTY: Жұмыс істеудің алдында ілгіш пен иық бауын ыңғайлы күйге келтіріңіз.

⚠️ САК БОЛЫНЫЗ: Күрал қосулы кезде, оны жерге қоймаңыз. Күм мен шаң сору саңылауынан кіріп, құралдың зақымдалуына немесе жаракат алуға себеп болуы мүмкін.

Құралды екі қолмен мыктап ұстаңыз және оны баяу қозғалту арқылы ұрлеуді орындаңыз. 楨арат, үлкен тас немесе көлік айналасын ұрглеген кезде, саптаманы оларға бағыттамаңыз. Жұмысты бұрышта орындағанда, бұрыштан бастаңыз, содан кейін кең аймаққа қарай жылжыңыз.

Коршаған ортаға немесе пайдалану жағдайына байланысты куат блогындағы ауыстырып-қосқыш тетігі немесе дроссельдік інтірек көмегімен ауа жылдамдығын реттеңіз.

▶ Cypet12

⚠️ECKEРТУ: Жабдыкты тексеруден немесе техникалық қызмет көрсетуден бұрын, моторды өшіріп, батарея картриджін алыңыз немесе қозгалтқышты тоқтатып, оталдыру білтесінің қақпағын алыңыз. Өйтпесе, желдеткіштері жылжып, қатты жаракатқа алып келуі мүмкін.

⚠️ECKEРТУ: Жабдыкты тексеру немесе техникалық қызмет көрсету кезінде оны әрдайым төменге алып қойыңыз. Жабдыкты жоғарыда жинау немесе реттеу ауыр жаракатқа әкелуі мүмкін.

⚠️ECKEРТУ: "ҚАУІПСІЗДІК ШАРАЛАРЫ" тарауындағы ескерту мен сақтық шараларын және куат блогының нұсқаулығын орынданаңыз.

НАЗАР АУДАРЫНЫЗ: Жанармайды, бензинді, сүйылтқышты, спиртті немесе соган ұқсас заттарды ешкашан пайдаланбаңыз. Нәтижесінде түссіздену, бүліну немесе жарықтар пайда болуына әкелуі мүмкін.

Өнімнің ҚАУІПСІЗДІГІ мен СЕНІМДІЛІГІН қамтамасыз ету үшін, жөндеу жұмыстары, кез келген баска техникалық қызмет көрсету немесе реттеу әрдайым Makita қосалқы бөлшектерін пайдалану арқылы Makita компаниясының өкілетті немесе зауыттық қызмет көрсету орталықтары тарапынан орындалуы керек.

Куралды тазалау

Курал шацын күрғақ шуберекпен немесе сабынды суға батырылған шуберекті сығып алып, тазалаңыз. ► Сурет13

Кондырманың артқы жағындағы сору саңылауынан шаң мен балшықты тазалаңыз. ► Сурет14: 1. Сору саңылауы

Жалпы тексеру

Зақымдалған бөлшектерін тексеріңіз. Қажет болса, өкілетті қызмет көрсету орталығынан оларды ауыстыруды сұраңыз.

Қозғалмалы бөлшектерін майлау

НАЗАР АУДАРЫНЫЗ: Берілген майдың жиілігі мен мөлшері туралы нүсқауларды орынданыз. Эйтпесе, майдың жеткіліксіз болуы көзғалмалы бөлшектерге зақым келтіруі мүмкін.

Жетекші білік:

Майды (Makita майы N No.2 немесе баламасы) жумыстың әрбір 30 сағаты сайын жағып тұрыңыз. ► Сурет15

ЕСКЕРТПЕ: Түпнұсқа Makita майын жергілікті Makita дилерінен сатып алуға болады.

Сактау

Кондырманы куат блогынан бөлек сақтаған кезде қакпакты түтіктің ұшына салыңыз. ► Сурет16

Тексеру және техникалық қызмет көрсету аралығы

Жұмыс сағаты Жұмыс істеу		алдында	Күн сайын (10 сағат)	30 сағат
Бүкіл блок Зақымдалған бөлшектерін мұқият тексеріңіз		√	-	-
Жетекші білік Майды жағу -				√
Қуат блогы Сондай-ақ куат блогының пайдалану нұсқаулығын қараңыз

АКАУЛЫКТАРДЫ ЖОЮ

Жөндеу жұмыстарына тапсырыс беруден бұрын, тексерулер жүргізіңіз. Нұсқаулықта көрсетілмеген мәселелер анықталса, машинаны бөлшектеуге әрекеттенбеніз. Makita компаниясының өкілетті қызмет көрсету орталықтарына хабарласыңыз және жөндеу үшін әрқашан Makita қосалқы бөлшектерін пайдаланыңыз.

Акаулы күйі Ыктимал себебі (ақаулық) Шешім
Мотор немесе қозғалтқыш іске қосылмайды.	- Сондай-ақ куат блогының пайдалану нұсқаулығын қараңыз.
Жақында мотор немесе қозғалтқыш төқтайды.	- Сондай-ақ куат блогының пайдалану нұсқаулығын қараңыз.
Мотор немесе қозғалтқыш жылдамдығы артпайды.	- Сондай-ақ куат блогының пайдалану нұсқаулығын қараңыз.

Ақаулы күйі branchingимал себебі (ақаулық) Шешім
Желдеткіштер айналмайды.⇒ Моторды немесе қозғалтқышты дереу токтатыңыз.	Қуат блогы мен қондырма түтіктері дұрыс жалғанбаған.	Түтіктерді дұрыс жалғаңыз.
	Қалыпты емес жетек жүйесі Жәндеу	жұмыстарына байланысты өкілетті қызмет көрсету орталығына хабарласыңыз.
Қуат блогы қалыптан тыс дірілдейді.⇒ Моторды немесе қозғалтқышты дереу токтатыңыз.	Қалыпты емес жетек жүйесі Жәндеу	жұмыстарына байланысты өкілетті қызмет көрсету орталығына хабарласыңыз.
Желдеткіштер ауыстырып-қосқыш тетігі/інітірек босатылғанның өзінде-ак айнала береді.⇒ Моторды немесе қозғалтқышты дереу токтатыңыз.	Қуат блогы дұрыс жұмыс істемейді.	Егер қуат блогы қозғалтқышпен жұмыс істесе, бос тұру жылдамдығын реттеңіз. Жәндеу жұмыстарына байланысты өкілетті қызмет көрсету орталығына хабарласыңыз.

⚠️САҚ БОЛЫНЫЗ: Бүл керек-жарактарды немесе қондырмаларды осы нұсқаулықта көрсетілген Makita машинасымен бірге пайдаланған дұрыс. Басқа керек-жарактарды немесе қондырмаларды пайдалану адамдардың жарақаттануына әкелуі мүмкін. Керек-жаракты немесе қондырманы тек мақсатына сәйкес пайдаланыңыз.

Осы керек-жарактар туралы қосымша мәлімет алу үшін көмек қажет болса, жергілікті Makita қызмет көрсету орталығына хабарласыңыз.

• Адаптер түтігі
- Узарткыш саптама
- Жазык саптама
• Суағарға арналған қондырмалар жинағы
- Makita тупнуска аккумуляторы және зарядтау кұрылғысы

ЕСКЕРТПЕ: Тізімdegі кейбір элементтер стандартты керек-жарактар ретінде өнімнің каптамасында болуы мүмкін. Олар әр елде әртүрлі болуы мүмкін.

規格
