UB400MP - Soffiatore di foglie MAKITA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Accessorio soffiatore per foglie
Marca	Makita
Modello	UB400MP
Lunghezza totale	810 mm
Peso netto	1,7 kg
Volume d'aria (con DUX60)	0 - 14,8 m³/min
Volume d'aria (con DUX18)	0 - 12,6 m³/min
Volume d'aria (con UX01G + BL4040)	0 - 15,8 m³/min
Volume d'aria (con EX2650LH)	0 - 14,3 m³/min
Alimentazione	Batteria agli ioni di litio (a seconda del motore) o termica
Unità motorizzate compatibili	DUX60, DUX18, UX01G, EX2650LH
Uso previsto	Soffiaggio di foglie e detriti leggeri
Materiale principale	Plastica rinforzata
Livello sonoro	Consultare il manuale del motore
Equipaggiamento di sicurezza richiesto	Occhiali di protezione, cuffie antirumore, scarpe antiscivolo
Distanza di sicurezza	15 m minimo
Manutenzione ordinaria	Pulizia dopo l'uso, ingrassaggio dell'asse ogni 30 ore
Ricambi disponibili	Tubo adattatore, prolunga per ugello, ugello piatto, kit ugello per grondaia
Riparabilità	Solo centro autorizzato Makita
Garanzia	Consultare le condizioni Makita

Domande frequenti - UB400MP MAKITA

Come fissare il tubo dell'accessorio al motore?

Rimuovere il cappuccio, azionare la leva verso l'accessorio, allineare il perno con il segno a freccia, inserire fino a quando il pulsante di rilascio esce, quindi azionare la leva verso il motore.

Quali motori sono compatibili con il UB400MP?

I motori multifunzione senza fili DUX60, DUX18, UX01G e il motore termico EX2650LH sono approvati.

Come mantenere il soffiatore dopo l'uso?

Pulire la polvere con un panno asciutto o umido (acqua saponata). Non utilizzare benzina o solventi. Ingrassare l'asse del motore ogni 30 ore con grasso Makita N. 2.

Quali accessori opzionali posso utilizzare?

È possibile aggiungere un tubo adattatore, una prolunga per ugello, un ugello piatto o un kit ugello per grondaia (venduti separatamente).

Qual è la distanza di sicurezza da rispettare?

Mantenere una distanza di almeno 15 metri tra voi e le persone o gli animali presenti.

Cosa fare se le ventole non girano?

Spegnere immediatamente il motore. Controllare il collegamento tra il tubo e il motore. Se il problema persiste, contattare un centro autorizzato Makita.

Posso usare il soffiatore sotto la pioggia?

No, non esporre l'apparecchio alla pioggia. Utilizzarlo solo con tempo asciutto.

Come riporre l'accessorio quando non viene utilizzato?

Fissare il cappuccio all'estremità del tubo per proteggerlo. Riporre in un luogo asciutto, fuori dalla portata dei bambini.

Quale equipaggiamento di protezione devo indossare?

Indossare occhiali di protezione, cuffie antirumore, scarpe antiscivolo e pantaloni lunghi. Evitare abiti larghi.

Dove posso far riparare il mio UB400MP?

Affidare qualsiasi riparazione a un centro di assistenza post-vendita autorizzato Makita. Utilizzare solo ricambi originali.

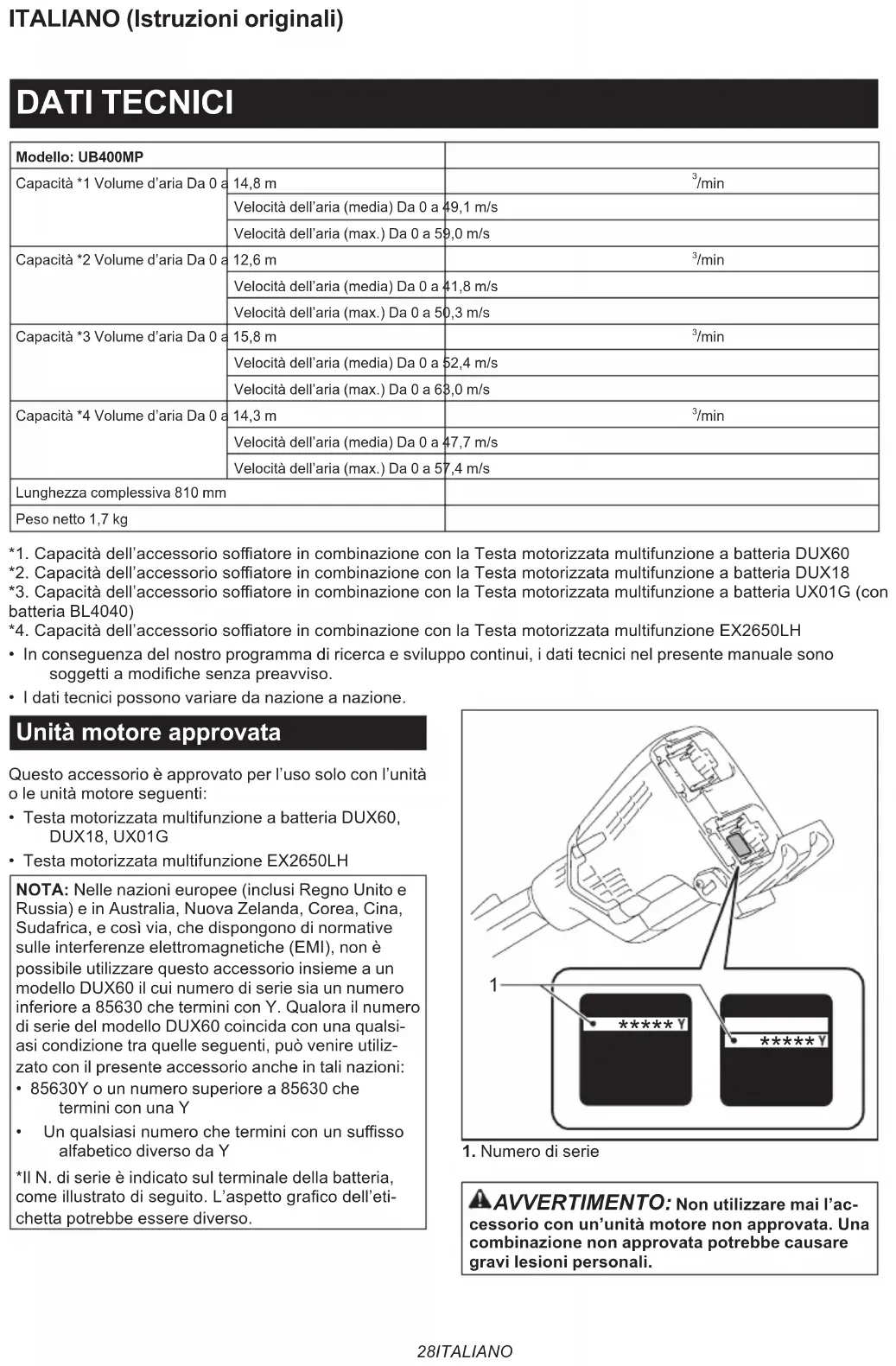

MANUALE UTENTE UB400MP MAKITA

Modello: UB400MP
Capacità *1 Volume d'aria Da 0 a	14,8 m	^3 /min
	Velocità dell'aria (media) Da 0 a	49,1 m/s
	Velocità dell'aria (max.) Da 0 a	59,0 m/s
Capacità *2 Volume d'aria Da 0 a	12,6 m	^3 /min
	Velocità dell'aria (media) Da 0 a	41,8 m/s
	Velocità dell'aria (max.) Da 0 a	50,3 m/s
Capacità *3 Volume d'aria Da 0 a	15,8 m	^3 /min
	Velocità dell'aria (media) Da 0 a	52,4 m/s
	Velocità dell'aria (max.) Da 0 a	63,0 m/s
Capacità *4 Volume d'aria Da 0 a	14,3 m	^3 /min
	Velocità dell'aria (media) Da 0 a	47,7 m/s
	Velocità dell'aria (max.) Da 0 a	57,4 m/s
Lunghezza complessiva 810 mm
Peso netto 1,7 kg

*1. Capacità dell'accessorio soffiatore in combinazione con la Testa motorizzata multifunzione a batteria DUX60

*2. Capacità dell'accessorio soffiatore in combinazione con la Testa motorizzata multifunzione a batteria DUX18

*3. Capacità dell'accessorio soffiatore in combinazione con la Testa motorizzata multifunzione a batteria UX01G (con batteria BL4040)

*4. Capacità dell'accessorio soffiatore in combinazione con la Testa motorizzata multifunzione EX2650LH

- In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche senza preavviso.

- I dati tecnici possono variare da nazione a nazione.

Unità motore approvata

Questo accessorio è approvato per l'uso solo con l'unità o le unità motore seguenti:

• Testa motorizzata multifunzione a batteria DUX60, DUX18, UX01G
• Testa motorizzata multifunzione EX2650LH

NOTA: Nelle nazioni europee (inclusi Regno Unito e Russia) e in Australia, Nuova Zelanda, Corea, Cina, Sudafrica, e così via, che dispongono di normative sulle interferenze elettromagnetiche (EMI), non è possibile utilizzare questo accessorio insieme a un modello DUX60 il cui numero di serie sia un numero inferiore a 85630 che termini con Y. Qualora il numero di serie del modello DUX60 coincida con una qualsiasi condizione tra quelle seguenti, può venire utilizzato con il presente accessorio anche in tali nazioni:

• 85630Y o un numero superiore a 85630 che termini con una Y
• Un qualsiasi numero che termini con un suffisso alfabetico diverso da Y

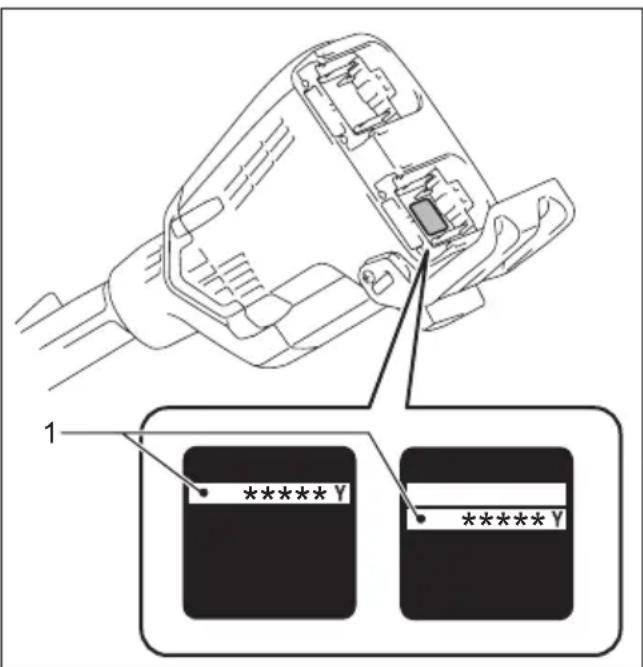

*Il N. di serie è indicato sul terminale della batteria, come illustrato di seguito. L'aspetto grafico dell'etichetta potrebbe essere diverso.

1 ******* Y ******* Y

1. Numero di serie

AVVERTIMENTO: Non utilizzare mai l'accessorio con un'unità motore non approvata. Una combinazione non approvata potrebbe causare gravi lesioni personali.

Simboli

Le figure seguenti mostrano i simboli utilizzati per l'apparecchio. Accertarsi di comprenderne il significato prima dell'uso.

Adottare cura e attenzione particolari.

Leggere il manuale d'uso.

Tenere le mani lontane dalle parti rotanti.

Tenere lontani gli astanti.

Indossare protezioni per gli occhi e le orecchie.

I capelli lunghi possono causare incidenti restando impigliati.

Mantenere una distanza di almeno 15 m.

Ni-MH Li-ion

Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

Utilizzo previsto

Questo accessorio è progettato esclusivamente allo scopo di soffiare via le polveri in combinazione con un'unità motore approvata. Non utilizzare mai l'accessorio per altri scopi. Un utilizzo improprio dell'accessorio potrebbe causare gravi lesioni personali.

Dichiarazione di conformità UE

Solo per i paesi europei

In qualità di fabbricante, Makita Europe N.V., con indirizzo aziendale Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIO, autorizza Kazuhisa Makino alla compilazione della documentazione tecnica e dichiara, sotto la propria ed esclusiva responsabilità, che il prodotto o i prodotti con designazione Accessorio soffiatore, con designazione del tipo o dei tipi: UB400MP, sono conformi a tutte le disposizioni rilevanti della

normativa 2006/42/CE e che sono, inoltre, conformi a tutte le disposizioni rilevanti delle Direttive CE/UE seguenti: 2000/14/CE, e che sono fabbricati in conformità agli Standard Armonizzati seguenti: EN 15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Luogo e data della dichiarazione: Kortenberg, Belgio. 28. 6. 2023

Persona responsabile: Kazuhisa Makino, Direttore - Makita Europe N.V.

AVVERTENZE DI SICUREZZA

Istruzioni di sicurezza relative al soffiatore

AVVERTIMENTO: Prima dell'uso, leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con questa macchina, nonché il manuale d'uso dell'unità motore. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o in gravi lesioni personali all'operatore e/o agli astanti.

Conservare tutte le avvertenze e le istruzioni per consultazioni future.

I termini “spazzolone rotativo a motore / rullo-spazzola a motore” e “macchina” nelle avvertenze e nelle precauzioni si riferiscono alla combinazione dell'accessorio con l'unità motore.

Il termine “motore” nelle avvertenze e nelle precauzioni si riferisce al motore o al motore elettrico dell’unità motore.

Addestramento

1. Leggere con attenzione le istruzioni. Familiarizzare con i controlli e con l'utilizzo corretto del soffiatore.
2. Non consentire mai l'utilizzo del soffiatore a bambini, persone con capacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione, né a persone che non abbiano familiarità con le presenti istruzioni. Le normative locali potrebbero limitare l'età dell'operatore.
3. Non utilizzare mai il soffiatore in presenza di persone, specialmente bambini, o animali domestici nelle vicinanze.
4. Tenere a mente che l'operatore o l'utente è responsabile per eventuali incidenti o pericoli che si verifichino nei confronti di altre persone o delle loro proprietà.

Preparazione

1. Indossare sempre calzature robuste e

pantaloni lunghi durante l'utilizzo del soffiatore.

1. Non indossare indumenti abbondanti o gioielli che potrebbero venire attirati nella presa d'aria. Tenere lontani i capelli lunghi dalle prese d'aria.
2. Indossare sempre occhialoni protettivi per proteggere gli occhi da lesioni personali, quando si utilizzano utensili elettrici. Gli occhialoni devono essere conformi allo standard ANSI Z87.1 negli Stati Uniti, allo standard EN 166 in Europa o allo standard AS/NZS 1336 in Australia/Nuova Zelanda. In Australia/Nuova Zelanda, è obbligatorio per legge indossare anche una visiera per proteggere il volto.

È responsabilità del datore di lavoro far rispettare l'utilizzo delle attrezzature protettive di sicurezza appropriate da parte degli operatori degli utensili e di altre persone nell'area di lavoro e nelle immediate vicinanze.

1. Per evitare l'irritazione dovuta alle polveri, si consiglia di indossare una visiera.
2. Durante l'uso della macchina, indossare sempre calzature antiscivolo e protettive. Stivali e scarpe protettivi antiscivolo a punta chiusa riducono il rischio di lesioni personali.
3. Indossare protezioni per l'udito, ad esempio cuffie antirumore. L'esposizione al rumore può causare la perdita dell'udito.
4. Avviare e utilizzare il motore esclusivamente all'aperto, in un'area ben ventilata. Il funzionamento in un'area confinata o scarsamente ventilata può risultare nella morte dovuta a soffocamento o avvelenamento da monossido di carbonio.

Funzionamento

1. Liberare l'area da bambini, astanti e animali domestici. Come minimo, tenere tutti i bambini, gli astanti e gli animali domestici al di fuori di un raggio di 15 m; al di fuori della zona di 15 m, sussiste comunque il rischio di lesioni personali dovute a oggetti scagliati. Gli astanti andrebbero incoraggiati a indossare protezioni per gli occhi. Qualora qualcuno si avvicini, arrestare il motore o la macchina.

▶ Fig.1

1. Spegnere il soffiatore e rimuovere la cartuccia della batteria o il cappuccio della candela, quindi accertarsi che tutte le parti mobili si siano arrestate completamente

2. ogni volta che si lascia il soffiatore;
   • prima di pulire ostruzioni;

3. prima di controllare, pulire o lavorare sul soffiatore;

4. qualora il soffiatore inizi a vibrare in modo anomalo.

5. Far funzionare il soffiatore esclusivamente di giorno o con una buona illuminazione artificiale.

6. Non sporgersi, e mantenere un equilibrio e una posizione sui piedi corretti in qualsiasi momento.
7. Accertarsi sempre di mantenere i piedi appoggiati saldamente sui pendii.
8. Camminare, non correre mai.
9. Mantenere tutte le prese d'aria di raffreddamento prive di detriti.
10. Non soffiare mai i detriti in direzione degli astanti.
11. Far funzionare il soffiatore in una posizione consigliata e su una superficie salda.
12. Non far funzionare il soffiatore in ubicazioni elevate.
13. Non puntare mai la bocchetta verso alcuna persona nelle vicinanze, quando si utilizza il soffiatore.
14. Non ostruire mai l'apertura di aspirazione e/o l'apertura di uscita del soffiatore.

- Fare attenzione a non ostruire l'apertura di aspirazione e l'apertura di uscita del soffiatore con polveri o sporco, quando si lavora in un'area polverosa.

• Non utilizzare bocchette diverse da quelle fornite da Makita.

- Non utilizzare il soffiatore per gonfiare palloni, gommoni o simili.

1. Non far funzionare il soffiatore in prossimità di finestre aperte, e così via.
2. Si consiglia di utilizzare il soffiatore solo in orari ragionevoli, non la mattina presto o la sera tardi, quando si potrebbe arrecare disturbo alle persone.
3. Si consiglia di utilizzare rastrelli e scope per staccare i detriti prima di soffiarli via.
4. Prima di soffiare, inumidire leggermente le superfici nei luoghi polverosi, oppure utilizzare uno spruzzatore di vapore acqueo, se necessario.
5. Regolare la lunghezza della bocchetta del soffiatore, in modo che il flusso possa operare vicino al suolo.
6. Qualora il soffiatore colpisca corpi estranei o inizi a produrre rumori o vibrazioni anomali, spegnere immediatamente il soffiatore per arrestarlo. Rimuovere la cartuccia della batteria o il cappuccio della candela, quindi ispezionare il soffiatore alla ricerca di eventuali danni, prima di riavviare e utilizzare il soffiatore. Qualora il soffiatore sia danneggiato, rivolgersi ai centri di assistenza autorizzati Makita per le riparazioni.
7. Non inserire le dita o altri oggetti nell'apertura di aspirazione o nell'apertura di uscita del

soffiatore.

1. Evitare l'avvio accidentale. Accertarsi che l'interruttore sia nella posizione di spegnimento, prima di inserire la cartuccia della batteria e di sollevare o trasportare il soffiatore. Qualora si trasporti il soffiatore con il dito sull'interruttore o si eroghi l'alimentazione elettrica al soffiatore con l'interruttore attivato, si favoriscono gli incidenti.
2. Non soffiare mai materiali pericolosi, quali chiodi, frammenti di vetro o lame.
3. Non far funzionare il soffiatore in prossimità di materiali infiammabili.
4. Evitare di far funzionare il soffiatore per un periodo di tempo prolungato in un ambiente a bassa temperatura.
5. Prima di assemblare o regolare la macchina, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria.
6. Prima di avviare il motore, indossare le attrezzature di protezione personale.
7. Prima di avviare il motore, ispezionare la macchina alla ricerca di eventuali danni, viti/dadi allentati o montaggio errato. Verificare che tutte le leve e gli interruttori di controllo funzionino agevolmente. Pulire e asciugare le maniglie.
8. Non tentare mai di avviare il motore qualora la macchina sia danneggiata o non sia stata completamente assemblata.
9. Regolare la tracolla e l'impugnatura per adattarle alla taglia del corpo dell'operatore.
10. Montare la tracolla esclusivamente mentre il motore funziona in folle.
11. Durante l'uso, utilizzare la tracolla. Mantenere la macchina saldamente sul proprio lato destro.

▶ Fig.2

1. Tenere la maniglia anteriore con la mano sinistra e l'impugnatura posteriore con la mano destra, indipendentemente dal fatto che l'operatore sia destrorso o mancino. Avvolgere le dita e i pollici intorno alle maniglie.
2. Non tentare mai di far funzionare la macchina con una sola mano. La perdita di controllo potrebbe risultare in lesioni personali gravi o letali. Per ridurre il rischio di lesioni personali, tenere mani e piedi lontani dagli spazzoloni rotativi o dai tamburi rulli-spazzole.
3. Qualora la macchina subisca un forte impatto o una forte caduta, controllarne le condizioni prima di continuare il lavoro. Controllare eventuali perdite di carburante del sistema del carburante ed eventuali malfunzionamenti dei controlli e dei dispositivi di sicurezza. In presenza di qualsiasi danno o in caso di dubbi, richiedere l'ispezione e la riparazione a un nostro centro di assistenza autorizzato.
4. Per un utilizzo corretto della leva di controllo e dell'interruttore, seguire il manuale d'uso dell'unità motore.

5. Durante o dopo l'uso, non appoggiare la macchina calda su erba asciutta o materiali combustibili.

6. Per informazioni su come avviare e controllare la macchina, fare riferimento al manuale d'uso dell'unità motore.

Rifornimento del carburante

1. Arrestare il motore, prima di effettuare il rifornimento del carburante. Tenersi a distanza da fiamme esposte e scintille. Non fumare mai durante il rifornimento di carburante. In caso contrario, si potrebbero causare incendi e/o esplosioni.
2. Effettuare il rifornimento di carburante all'a-perto. Il rifornimento di carburante in una stanza chiusa può causare l'esplosione dei vapori di carburante.
3. Evitare il contatto con il carburante o con l'olio motore. Non inalare i vapori del carburante. Qualora si verifichino fuoriuscite di carburante o di olio, pulirli immediatamente dalla macchina e/o dal terreno. Qualora del carburante si rovesci sui propri indumenti, cambiarli immediatamente per evitare che prendano fuoco.
4. Dopo il rifornimento di carburante, serrare saldamente il tappo del serbatoio del carburante e controllare eventuali perdite di carburante. Allontanarsi di almeno 3 m dalla sorgente e dalla sede del rifornimento prima di avviare il motore.
5. Trasportare e conservare il carburante esclusivamente in contenitori approvati. Tenere i bambini lontani dal carburante conservato.

Trasporto

1. Arrestare il motore durante il trasporto. In caso contrario, l'avvio accidentale potrebbe causare lesioni personali.
2. Per evitare perdite di carburante, accertarsi di sistemare in sicurezza la macchina durante il trasporto in auto.
3. Quando si intende trasportare la macchina, sollevare l'intera macchina dal suolo. Il trasci-namento della macchina causa danni al serbatoio di carburante e perdite di carburante, causando un incendio.
4. Quando si intende trasportare l'apparecchio, trasportarlo in posizione orizzontale mantenendo l'albero. Tenere la marmitta calda lon-tana dal corpo.

Vibrazioni

1. L'esposizione a vibrazioni eccessive causa lesioni ai vasi sanguigni o al sistema nervoso dell'operatore e causa i sintomi seguenti nelle dita, nelle mani o nei polsi: Sensazioni di "addormentamento" (intorpidimento), formicolii, dolori, fitte, alterazione del colore della pelle o della pelle stessa. Qualora si verifichi uno di questi sintomi, consultare un medico. Per ridurre il rischio di "sindrome del dito bianco", tenere le mani calde durante l'uso e mantenere bene l'apparecchio e gli accessori.

Manutenzione e conservazione

1. Tenere tutti i dadi, i bulloni e le viti serrati, per accertarsi che il soffiatore sia in condizioni operative sicure.
2. Qualora i pezzi siano usurati o danneggiati, sostituirli con pezzi di ricambio forniti da

Makita.

1. Conservare il soffiatore in un luogo asciutto fuori dalla portata dei bambini.

2. Quando si arresta il soffiatore per sottoporlo a ispezione o assistenza, per riporlo o per sostituire gli accessori, spegnere il soffiatore e accertarsi che tutte le parti mobili si siano arrestate completamente, quindi rimuovere la cartuccia della batteria o il cappuccio della candela. Prima di effettuare qualsiasi lavoro sul soffiatore, farlo raffreddare. Sottoporre a manutenzione il soffiatore con cura e mantenerlo pulito.

3. Far sempre raffreddare il soffiatore prima di conservarlo.

4. Non esporre il soffiatore alla pioggia. Conservare il soffiatore al chiuso.

5. Quando si solleva il soffiatore, accertarsi di piegare le ginocchia e fare attenzione a non farsi male alla schiena.

6. Per ridurre il rischio di incendi, non effettuare mai la manutenzione dell'apparecchio in prossimità del fuoco.

7. Rimuovere sempre polvere e sporco dall'apparecchio. Non utilizzare mai benzina per motori o per smacchiare, diluenti, alcool o sostanze simili a tale scopo. In caso contrario, si potrebbero causare scolorimento, deformazione o spaccature dei componenti in plastica.

8. Dopo ciascun utilizzo, serrare tutte le viti e i dadi, eccettuate le viti di regolazione del carburatore.

9. Non tentare alcun intervento di manutenzione o riparazione non descritto nel presente libretto o nel manuale d'uso dell'unità motore. Contattare il nostro centro di assistenza autorizzato per tale tipo di lavoro.

10. Per lubrificare e sostituire gli accessori, attenersi alle istruzioni.

11. Utilizzare sempre esclusivamente pezzi di ricambio e accessori originali. L'utilizzo di pezzi o accessori forniti da terze parti potrebbe risultare in rottura dell'apparecchio, danni alle cose e/o gravi lesioni personali.

12. Richiedere a un nostro centro di assistenza autorizzato di ispezionare e sottoporre a manutenzione la macchina a intervalli regolari.

13. Prima di conservare la macchina, effettuare la pulizia e la manutenzione complete. Rimuovere il cappuccio della candela o la cartuccia della batteria. Scaricare completamente il carburante dopo che il motore si è raffreddato.

14. Non appoggiare l'apparecchio contro qualcosa, ad esempio una parete. In caso contrario, potrebbe cadere improvvisamente e causare lesioni personali.

Uso e manutenzione degli strumenti a batterie

1. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe creare un rischio di incendio, se utilizzato con un'altra batteria.

2. Utilizzare gli utensili elettrici solo con le batterie specificamente designate. L'uso di qualsiasi

altra batteria potrebbe creare un rischio di lesioni personali e incendi.

1. Quando la batteria non è in uso, tenerla lon-tana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.
2. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verifichi un contatto accidentale con il liquido, lavare abbondantemente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
3. Non utilizzare una batteria o un utensile che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
4. Non esporre una batteria o un utensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.
5. Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria o l'utensile al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.

Sicurezza elettrica e della batteria

1. Non smaltire le batterie nel fuoco. La cella potrebbe esplodere. Controllare le normative locali per eventuali istruzioni speciali relative allo smaltimento.
2. Non aprire né fare a pezzi le batterie. L'elettrolita rilasciato è corrosivo, e potrebbe causare danni agli occhi o alla pelle. Inoltre, potrebbe essere tossico, se inghiottito.
3. Non caricare la batteria sotto la pioggia o in condizioni di bagnato.
4. Non caricare la batteria all'aperto.
5. Non maneggiare con le mani bagnate il caricabatterie, inclusa la spina del caricabatterie e i terminali di quest'ultimo.

Assistenza tecnica

1. Per l'assistenza tecnica relativa all'utensile elettrico, rivolgersi a un riparatore qualificato che utilizzi solo pezzi di ricambio identici. In tal modo, si garantisce che la sicurezza dell'utensile elettrico venga preservata.
2. Non effettuare mai interventi di assistenza su batterie danneggiate. Gli interventi di assistenza relativi alle batterie vanno effettuati esclusivamente dal produttore o da centri di assistenza autorizzati.

Primo soccorso

1. Accertarsi che sia disponibile una cassetta di pronto soccorso in prossimità delle operazioni, in caso di incidente. Sostituire immediatamente qualsiasi oggetto prelevato dalla

cassetta di pronto soccorso.

1. Quando si intende chiedere aiuto, fornire le informazioni seguenti:

— Luogo dell'incidente
— Cosa è accaduto
— Numero delle persone ferite
— Tipo di ferite
— Il proprio nome

CONSERVARE LE PRESENTI ISTRUZIONI.

AAVERTIMENTO: NON lasciare che la comodità o la familiarità d'uso con il prodotto (acquisita con l'uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza.

L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale di istruzioni potrebbero causare lesioni personali gravi.

AVVERTIMENTO: L'utilizzo del presente prodotto può creare polveri contenenti prodotti chimici, che potrebbero causare malattie respiratorie o di altro genere. Alcuni esempi di tali prodotti chimici sono i composti comunemente utilizzati in pesticidi, insetticidi, fertilizzanti ed erbicidi. Il rischio dell'utilizzatore dovuto a tali esposizioni varia a seconda della frequenza con cui si svolge questo tipo di lavoro. Per ridurre la propria esposizione a questi prodotti chimici, lavorare in un'area ben ventilata e con attrezzature di sicurezza approvate, ad esempio maschere antipolvere progettate specificamente per filtrare i particolati microscopici.

DESCRIZIONE DELLE PARTI

▶ Fig.3: 1. Cappuccio 2. Tubo 3. Bocchetta anteriore

MONTAGGIO

AVVERTIMENTO: Prima di montare o regolare l'apparecchio, spegnere il motore elettrico o a benzina e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, le ventole potrebbero girare e causare lesioni personali.
AVVERTIMENTO: Quando si intende montare o regolare l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.
⚠ AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

Montaggio del tubo degli accessori

ATTENZIONE: Controllare sempre che il tubo dell'accessorio sia fissato dopo l'installazione. Un'installazione inappropriata potrebbe causare la caduta dell'accessorio dall'unità motore e causare lesioni personali.

Montare il tubo degli accessori sull'unità motore.

1. Rimuovere il cappuccio dall'estremità del tubo.
   ▶ Fig.4: 1. Tubo 2. Cappuccio

AVVISO: Non smaltire il cappuccio, poiché è necessario per riporre l'accessorio.

1. Ruotare la leva verso l'accessorio.
   ▶ Fig.5: 1. Leva
2. Allineare il perno con il simbolo della freccia sull'unità motore. Inserire il tubo fino a quando il pulsante di sblocco scatta verso l'alto.

Accertarsi che la linea di posizione si trovi in corrispondenza della punta del simbolo della freccia sull'unità motore, e che i simboli delle frecce sull'unità motore e sul tubo siano rivolti l'uno verso l'altro.

▶ Fig.6: 1. Pulsante di sblocco 2. Simbolo della freccia sull'unità motore 3. Perno 4. Linea di posizione 5. Simbolo della freccia sul tubo

1. Ruotare la leva verso l'unità motore.
   ▶ Fig.7: 1. Leva

Accertarsi che la superficie della leva sia parallela al tubo.

AVVISO: Non serrare la leva senza aver inserito il tubo dell'accessorio. In caso contrario, la leva potrebbe serrare eccessivamente l'entrata dell'albero di trasmissione e danneggiarla.

Per rimuovere il tubo, ruotare la leva verso l'accessorio ed estrarre il tubo mentre si tiene premuto il pulsante di sblocco.

▶ Fig.8: 1. Pulsante di sblocco 2. Leva 3. Tubo

Installazione della bocchetta piatta o della bocchetta di prolunga

Accessorio opzionale

1. Rimuovere la bocchetta anteriore ruotandola come indicato nella figura.
   ▶ Fig.9: 1. Bocchetta anteriore
2. Montare il tubo adattatore sull'accessorio, quindi ruotarlo per bloccarlo in sede.
   ▶ Fig.10: 1. Tubo adattatore 2. Accessorio
3. Montare la bocchetta piatta o la bocchetta di pro-lunga sul tubo adattatore, quindi ruotarla per bloccarla in sede.
   ▶ Fig.11: 1. Bocchetta piatta 2. Bocchetta di prolunga 3. Tubo adattatore

AVVISO: Le scanalature sul lato in profondità della bocchetta piatta o della bocchetta di prolunga non sono presenti. Accertarsi di utilizzare le scanalature mostrate nella figura per montare la bocchetta piatta o la bocchetta di prolunga.

FUNZIONAMENTO

⚠AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.
⚠AVVERTIMENTO: Regolare la posizione dell'anello di aggancio e della tracolla su una posizione comoda per l'operatore prima dell'uso.
ATTENZIONE: Non appoggiare a terra la macchina mentre è accesa. Sabbia o polveri potrebbero penetrare dall'apertura di aspirazione e causare un malfunzionamento o lesioni personali.

Mantenere saldamente la macchina con entrambe le mani ed eseguire la funzione di soffiaggio spostandola lentamente nell'area circostante. Quando si intende eseguire la soffiatura intorno a edifici, grosse pietre o veicoli, indirizzare la bocchetta lontano da tali oggetti. Quando si intende eseguire un'operazione in un angolo, iniziare dall'angolo, quindi spostarsi nell'area aperta. Regolare la velocità dell'aria con l'interruttore a grilletto o la leva dell'acceleratore dell'unità motore, in base all'ambiente circostante o alle condizioni di utilizzo.

▶ Fig.12

MANUTENZIONE

AVVERTIMENTO: Prima di ispezionare o sottoporre a manutenzione l'apparecchio, spegnere il motore elettrico e rimuovere la cartuccia della batteria, oppure arrestare il motore a benzina e rimuovere il cappuccio della candela. In caso contrario, le ventole potrebbero girare e causare gravi lesioni personali.
AVVERTIMENTO: Quando si intende ispezionare o sottoporre a manutenzione l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.
AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Pulizia della macchina

Pulire la macchina rimuovendo le polveri con un panno asciutto o con uno bagnato in acqua saponata e strizzato.

▶ Fig.13

Rimuovere le polveri o lo sporco dall'apertura di aspirazione sul retro dell'accessorio.
▶ Fig.14: 1. Apertura di aspirazione

Ispezione generale

Controllare l'eventuale presenza di parti danneggiate. Se necessario, rivolgersi a un nostro centro di assistenza autorizzato per sostituirle.

Lubrificazione delle parti mobili

AVVISO: Attenersi alle istruzioni relative alla frequenza e alla quantità di grasso applicato. In caso contrario, una lubrificazione insufficiente potrebbe danneggiare le parti mobili.

Asse della trasmissione:

Applicare il grasso (grasso Makita N No.2 o equivalente) ogni 30 ore di funzionamento.

▶ Fig.15

NOTA: È possibile acquistare grasso originale Makita dal proprio rivenditore locale Makita.

Conservazione

del tubo.

▶ Fig.16

Quando si intende riporre l'accessorio separatamente dall'unità motore, applicare il cappuccio sull'estremità

Intervallo di controllo e manutenzione

Ore di funzionamento Prima dell'uso Quotidianamente		(10 ore)	30 ore
Intera unità Cercare visivamente	eventuali parti danneggiate	√	-
Asse della trasmissione Rifornire	di grasso - -
Unità motore Consultare il manuale d'uso dell'unità motore.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere riparazioni, eseguire un'ispezione personalmente. Qualora si rilevi un problema che non sia illustrato nel manuale, non tentare di smontare la macchina. Rivolgersi, invece, a un centro di assistenza autorizzato Makita, utilizzando sempre pezzi di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (guasto) Azione correttiva
Il motore elettrico o il motore a benzina non si avvia.	- Consultare il manuale d’uso dell’unità motore.
Il motore elettrico o il motore a benzina si arresta dopo poco tempo.	- Consultare il manuale d’uso dell’unità motore.
La velocità del motore elettrico o del motore a benzina non aumenta.	- Consultare il manuale d’uso dell’unità motore.
Le ventole non girano.⇒ Arrestare immediatamente il motore elettrico o il motore a benzina.	I tubi dell’unità motore e dell’accessorio non sono collegati correttamente.	Collegare i tubi in modo corretto.
	Anomalia del sistema di trasmissione Contattare un centro di assistenza autorizzato per la riparazione.
L’unità motore vibra in modo anomalo.⇒ Arrestare immediatamente il motore elettrico o il motore a benzina.	Anomalia del sistema di trasmissione Contattare un centro di assistenza autorizzato per la riparazione.
Le ventole continuano a girare anche se si rilascia l’interruttore a grilletto o la leva dell’interruttore.⇒ Arrestare immediatamente il motore elettrico o il motore a benzina.	L’unità motore non funziona correttamente.	Regolare il regime di minimo, qualora l’unità motore sia alimentata da un motore a scoppio. Contattare un centro di assistenza autorizzato per la riparazione.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con il prodotto Makita specificato nel presente manuale.

L'impiego di altri accessori o componenti aggiuntivi di qualsiasi tipo potrebbe costituire un rischio di lesioni alle persone. Utilizzare un accessorio o un componente aggiuntivo solo per lo scopo a cui è destinato.

Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

• Tubo adattatore
  • Bocchetta di prolunga

• Bocchetta piatta

• Kit bocchetta per grondaie

• Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi in dotazione nella confezione dell'utensile come accessori di serie. Tali articoli possono variare da una nazione all'altra.

TECHNISCHE GEGEVENS

ACCESORIOS OPCIONALES

▶ Joon.10: 1. Adapteri toru 2. Tarvik

▶ Joon.14: 1. Imiava

Üldine kontrollimine
