Produkttyp	Lövsugartillbehör
Märke	Makita
Modell	UB400MP
Total längd	810 mm
Nettovikt	1,7 kg
Luftvolym (med DUX60)	0 - 14,8 m³/min
Luftvolym (med DUX18)	0 - 12,6 m³/min
Luftvolym (med UX01G + BL4040)	0 - 15,8 m³/min
Luftvolym (med EX2650LH)	0 - 14,3 m³/min
Strömförsörjning	Litiumjonbatteri (beroende på motor) eller termisk
Kompatibla motorenheter	DUX60, DUX18, UX01G, EX2650LH
Avsedd användning	Blåsa löv och lätta skräp
Huvudmaterial	Förstärkt plast
Ljudnivå	Se motorns bruksanvisning
Nödvändig skyddsutrustning	Skyddsglasögon, hörselskydd, halksäkra skor
Säkerhetsavstånd	Minst 15 m
Rutinunderhåll	Rengöring efter användning, smörj axel var 30:e timme
Reservdelar finns	Adapterslang, munstycksförlängning, flatmunstycke, rännmunstyckssats
Reparerbarhet	Endast auktoriserad Makita-service
Garanti	Se Makitas villkor

Vanliga frågor - UB400MP MAKITA

Hur fäster man tillbehörsslangen på motorn?

Ta bort locket, för spaken mot tillbehöret, rikta in stiftet med pilmärket, för in tills frigöringsknappen kommer ut, för sedan spaken mot motorn.

Vilka motorer är kompatibla med UB400MP?

De trådlösa multifunktionsmotorerna DUX60, DUX18, UX01G och bensinmotorn EX2650LH är godkända.

Hur underhåller man lövsugaren efter användning?

Rengör damm med en torr eller fuktig trasa (tvålvatten). Använd inte bensin eller lösningsmedel. Smörj motoraxeln var 30:e timme med Makita N°2 fett.

Vilka tillvalstillbehör kan jag använda?

Du kan lägga till en adapterslang, en munstycksförlängning, ett flatmunstycke eller en rännmunstyckssats (säljs separat).

Vilket säkerhetsavstånd måste hållas?

Håll ett avstånd på minst 15 meter mellan dig och personer eller djur.

Vad gör man om fläktarna inte snurrar?

Stanna omedelbart motorn. Kontrollera anslutningen mellan slangen och motorn. Om problemet kvarstår, kontakta en auktoriserad Makita-service.

Kan jag använda lövsugaren i regn?

Nej, utsätt inte apparaten för regn. Använd endast i torrt väder.

Hur förvarar man tillbehöret när det inte används?

Sätt locket på slangens ände för att skydda den. Förvara på en torr plats, oåtkomlig för barn.

Vilken skyddsutrustning måste jag bära?

Använd skyddsglasögon, hörselskydd, halksäkra skor och långa byxor. Undvik lösa kläder.

Var kan jag reparera min UB400MP?

Lämna all reparation till en auktoriserad Makita-serviceverkstad. Använd endast originalreservdelar.

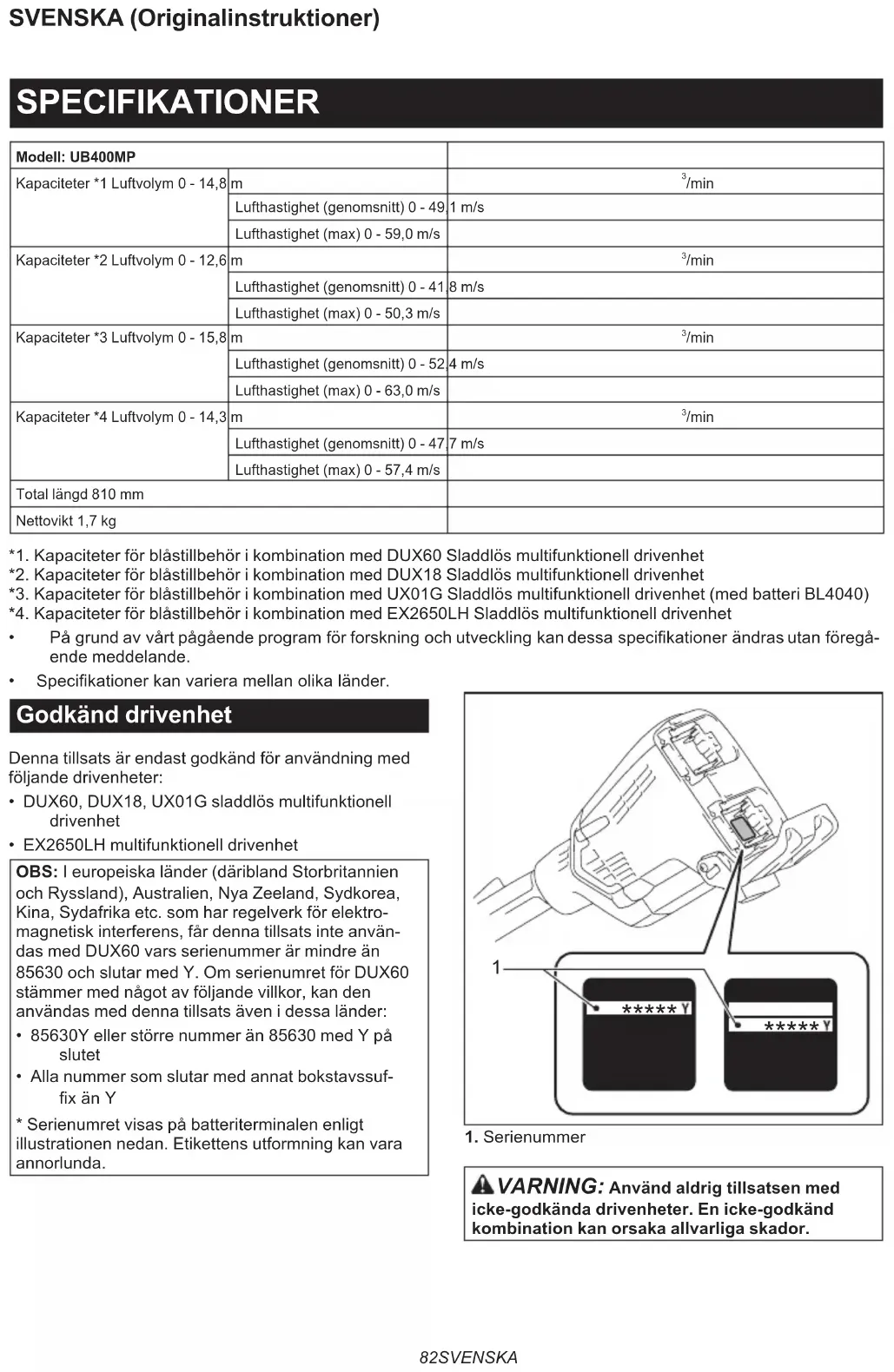

BRUKSANVISNING UB400MP MAKITA

Hold en afstand på mindst 15 m.

Ni-MH Li-ion

Kun for lande inden for EU

Modell: UB400MP
Kapaciteter *1 Luftvolym 0 - 14,8	m	^3/min
	Lufthastighet (genomsnitt) 0 - 49	1 m/s
	Lufthastighet (max) 0 - 59,0 m/s
Kapaciteter *2 Luftvolym 0 - 12,6	m	^3/min
	Lufthastighet (genomsnitt) 0 - 41	8 m/s
	Lufthastighet (max) 0 - 50,3 m/s
Kapaciteter *3 Luftvolym 0 - 15,8	m	^3/min
	Lufthastighet (genomsnitt) 0 - 52	4 m/s
	Lufthastighet (max) 0 - 63,0 m/s
Kapaciteter *4 Luftvolym 0 - 14,3	m	^3/min
	Lufthastighet (genomsnitt) 0 - 47	7 m/s
	Lufthastighet (max) 0 - 57,4 m/s
Total längd 810 mm
Nettovikt 1,7 kg

*1. Kapaciteter för blåstillbehör i kombination med DUX60 Sladdlös multifunktionell drivenhet
*2. Kapaciteter för blåstillbehör i kombination med DUX18 Sladdlös multifunktionell drivenhet
*3. Kapaciteter för blåstillbehör i kombination med UX01G Sladdlös multifunktionell drivenhet (med batteri BL4040)
*4. Kapaciteter för blåstillbehör i kombination med EX2650LH Sladdlös multifunktionell drivenhet

- På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.

- Specifikationer kan variera mellan olika länder.

Godkänd drivenhet

Denna tillsats är endast godkänd för användning med följande drivenheter:

• DUX60, DUX18, UX01G sladdlös multifunktionell drivenhet
  • EX2650LH multifunktionell drivenhet

OBS: I europeiska länder (däribland Storbritannien och Ryssland), Australien, Nya Zeeland, Sydkorea, Kina, Sydafrika etc. som har regelverk för elektromagnetisk interferens, får denna tillsats inte användas med DUX60 vars serienummer är mindre än 85630 och slutar med Y. Om serienumret för DUX60 stämmer med något av följande villkor, kan den användas med denna tillsats även i dessa länder:

• 85630Y eller större nummer än 85630 med Y på slutet
• Alla nummer som slutar med annat bokstavssuf- fix än Y

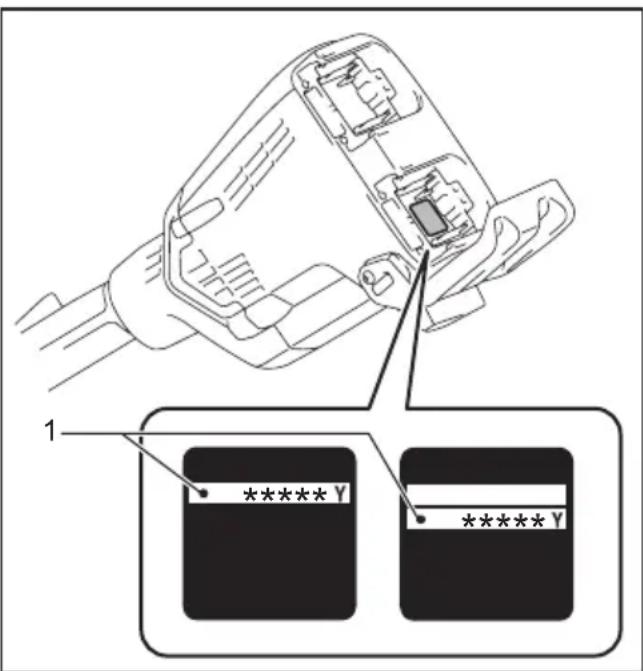

  * Serienumret visas på batteriterminalen enligt illustrationen nedan. Etikettens utformning kan vara annorlunda.

1 ******* Y ******* Y

1. Serienummer

⚠️ WARNING: Använd aldrig tillsatsen med icke-godkända drivenheter. En icke-godkänd kombination kan orsaka allvarliga skador.

Symboler

Följande visar symbolerna som kan användas för utrustningen. Se till att du förstår innebörden innan användning.

Var extra försiktig och uppmärksam.

Läs igenom bruksanvisningen.

Håll händerna på behörigt avständ från roterande delar.

Håll omgivande personer på avständ.

Bär ögon- och öronskydd.

Långt hår kan fastna och orsaka en olycka.

Håll ett avständ på minst 15 m.

Ni-MH Li-ion

Gäller endast inom EU

P.g.a. förekomsten av farliga komponenter i utrustningen kan avfall innehållande elektrisk och elektronisk utrustning, ackumulatorer och batterier ha negativ inverkan på miljön och människors hälsa.

Kassera inte elektriska och elektro- niska apparater eller batterier ihop med hushällsavfall!

I enlighet med EU-direktiven om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och om batterier och ackumulatorer och förbrukade batterier och ackumulatorer, och dess införlivande i nationell lagstiftning, bör förbrukad elektrisk och elektronisk utrustning, batterier och ackumulatorer förvaras separat och transporteras till en särskild uppsamlingsplats för kommunalt avfall, som drivs i enlighet med regelverket för miljöskydd.

Detta anges av symbolen med den överkryssade soptunnan på hjul som sitter på utrustningen.

Avsedd användning

Denna tillsats har utformats enbart för att blåsa damm i kombination med en godkänd drivenhet. Använd aldrig tillsatsen för andra ändamål. Missbruk av tillsatsen kan leda till allvarliga skador.

EU-försäkran om överensstämmelse

Gäller endast inom EU

Vi, som tillverkare: Makita Europe N.V., bolagsadress: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM.

Auktoriserar Kazuhisa Makino för sammansättningen av den tekniska filen och deklarerar på eget ansvar att produkten/produkterna;

Beteckning: Blåstillbehör. Beteckning av typ(er): UB400MP.

Uppfyller alla relevanta villkor i 2006/42/EC och uppfyller även alla relevanta villkor i följande EC-/EU-direktiv: 2000/14/EC och är tillverkad i enlighet med följande harmoniserade normer: EN

15503:2009+A1:2013+A2:2015, EN 50636-2-100:2014.

Plats och datum för deklarationen: Kortenberg, Belgien. 28. 6. 2023

Ansvarig person: Kazuhisa Makino, Director – Makita Europe N.V.

SÄKERHETSVARNINGAR

Säkerhetsinstruktioner för lövblås

⚠️ VARNING: Läs igenom alla säkerhetsvarningar, anvisningar, illustrationer och specifikationer som medföljer denna maskin, samt drivenhetens instruktionsbok innan användning.

Underlåtenhet att följa instruktionerna kan leda till elstöt, brand och/eller allvarliga personskador hos användaren och/eller åskådare.

Spara alla varningar och instruktioner för framtida referens.

Termerna "elborste/elsop" och "maskin" i varningar och försiktighetsåtgärder avser kombinationen av tillsatsen och drivenheten.

Termen "motor" i varningar och försiktighetsåtgärder avser motorn eller elmotorn på drivenheten.

Utbildning

1. Läs anvisningarna noggrant. Var förtrogen med styrreglagen och korrekt användning av lövblåsen.
2. Låt aldrig barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som saknar kunskap och erfarenhet av maskinen eller som ej är förtrogna med dessa anvisningar, använda lövblåsen. Lokala bestämmelser anger eventuellt en åldersgräns för användaren.
3. Använd aldrig lövblåsen när personer (speciellt barn) eller djur finns i närheten.
4. Glöm inte att användaren är ansvarig för olyckor eller eventuell fara gentemot andra personer och deras egendom.

Förberedelse

1. Bär alltid lämpliga skor och långbyxor vid arbete med lövblåsen.
2. Bär inte löst sittande kläder eller smycken som kan sugas in i luftintaget. Håll långt här borta från luftintagen.
3. Bär alltid skyddsglasögon för att skydda dina ögon från skada när du använder e-verktyg. Skyddsglasögonen måste uppfylla ANSI Z87.1 i USA, EN 166 i Europa, eller AS/NZS 1336 i Australien/Nya Zealand. I Australien/Nya Zeeland måste man enligt lag även bära ansiktsskydd för att skydda ansiktet.

Det är arbetsgivarens ansvar att se till att användare och övriga personer i det omedelbara arbetsområdet använder lämplig skyddsutrustning.

1. Det rekommenderas att bära ansiktsmask för att förhindra dammirritation.
2. Bär alltid halkfria skyddsskor när du använder maskinen. Halkfria skyddsstövlar och -skor minskar risken för skada.
3. Använd hörselskydd, som hörselkåpor. Kraftigt buller kan orsaka hörselskador.
4. Starta och använd endast maskinen utomhus i ett välventilerat område. Användning i ett instängt eller dåligt ventilerat område kan leda till död på grund av kvävning eller kolmonoxidförgiftning.

Användning

1. Håll barn, åskådare och husdjur borta från området. Håll som minimum alla barn, åskådare och husdjur utanför en 15 m-radie; utanför 15 m-zonen finns det fortfarande risk för skada p.g.a. utkastade föremål. Åskådare bör uppmanas att bära ögonskydd. Om någon närmar sig när du arbetar, stäng av motorn eller maskinen.

▶ Fig.1

1. Stäng av lövblåsen och ta ut batterikassetten eller tändhatten, och se till att alla rörliga delar helt har slutat rotera

2. när du lämnar lövblåsen.

3. innan du tar bort något som fastnat.
4. innan kontroller, rengöring eller arbete utförs på lövblåsen.

5. om lövblåsen får ovanliga vibrationer.

6. Använd endast lövblåsen i dagsljus eller i god belysning.

7. Sträck dig inte för långt och håll alltid god balans och bra fotfäste.
8. Se alltid till att ha balans på sluttningar.
9. Gå, spring aldrig.
10. Håll alla kylluftinlopp fria från skräp.
11. Blås aldrig skräp i riktning mot kringstående.
12. Använd lövblåsen i rekommenderad position och på en stabil yta.
13. Använd inte lövblåsen på högt belägna ställen.
14. Rikta aldrig munstycket mot någon i omgivningen när lövblåsen används.

15. Blockera aldrig lövblåsens insug och/eller utblås.

16. Var noga med att inte blockera insuget eller utblåset med damm eller smuts vid användning i dammiga områden.

17. Använd inga andra munstycken än de som levereras av Makita.

18. Använd inte lövblåsen för att blåsa upp bollar, gummibåtar eller liknande.

19. Använd inte lövblåsen i närheten av öppna fönster osv.

20. Det rekommenderas att lövblåsen endast används vid lämpliga tidpunkter – inte tidigt på morgonen eller sent på kvällen då folk kan störas.
21. Det rekommenderas att löv och skräp lossas genom att man först krattar och sopar innan lövblåsen används.
22. Innan du använder maskinen under dammiga förhållanden bör du fukta ytorna lätt eller använda en sprayflaska om så krävs.
23. Justera längden på luftblåsens munstycke så att det är nära marken.
24. Om lövblåsen träffar ett föremål, eller börjar låta eller vibrera konstigt, stäng omedelbart av den. Ta ur batterikassetten eller tändhatten och kontrollera lövblåsen efter skador innan du startar om och använder lövblåsen. Om lövblåsen är skadad, kontakta ett auktoriserat Makita-servicecenter för reparation.
25. För inte in fingrar eller andra föremål i lövblåsens insug eller utblås.
26. Förhindra oavsiktlig start. Försäkra dig om att strömbrytaren står i avstängt läge innan du sätter i batterikassetten, tar upp eller bär lövblåsen. Att bära lövblåsen med fingrarna på avtryckaren, eller strömsätta den när avtryckaren är intryckt, inbjuder till olyckor.
27. Blås aldrig farliga material som spikar, glasskärvor eller sågblad.
28. Använd inte lövblåsen i närheten av lättantändligt material.
29. Undvik att långvarigt använda lövblåsen i en omgivning med låg temperatur.
30. Före montering eller justering av maskinen stänger du av motorn och avlägsnar tändhatten eller batterikassetten.
31. Bär personlig skyddsutrustning innan du startar motorn.
32. Innan du startar motorn ska du kontrollera att maskinen inte är skadad, har lösa skruvar/muttrar eller är felaktigt monterad. Kontrollera att alla kontrollspakar och brytare fungerar korrekt. Rengör och torka handtagen.
33. Försök aldrig att starta motorn om maskinen är skadad eller inte helt monterad.
34. Justera axelbandet och handgreppet så att de passar användarens storlek.
35. Med motorn på tomgång sätter du på dig axelbandet.
36. Använd axelbandet när du använder häck- saxen. Håll maskinen stadigt på din högra sida.

▶ Fig.2

1. Håll i det främre handtaget med din vänstra

hand och i det bakre handtaget med din högra hand, oavsett om du är vänster- eller högerhänt. Linda fingrarna och tummen runt handtagen.

1. Försök aldrig att använda maskinen med en hand. Om du tappar kontrollen kan det leda till allvarliga eller dödliga skador. Minska risken för skärskador genom att hålla händer och fötter borta från borstarna eller soptrummorna.
2. Kontrollera maskinen innan du fortsätter att arbeta igen om den slagit emot någonting hårt eller fallit hårt. Kontrollera bränslesystemet så att det inte läcker samt kontroller och säkerhetsanordningar så att de fungerar som de ska. Om det finns någon skada eller tveksamhet kontaktar du vårt auktoriserade servicecenter för kontroll och reparation.
3. Följ bruksanvisningen för drivenheten för korrekt användning av kontrollspaken och brytaren.
4. Ställ inte den varma maskinen på torrt gräs eller brännbart material under eller efter användning.
5. Se drivenhetens bruksanvisning om start och styrning av maskinen.

Tanka

1. Stanna motorn innan du tankar. Håll borta från öppna lågor och gnistor. Rök aldrig när du tankar. Det kan leda till bra och/eller explosion.
2. Tanka utomhus. Att tanka i ett slutet utrymme kan leda till explosion av bränsleångor.
3. Undvik kontakt med bränsle eller motorolja. Andas inte in bränsleångor. Om du spiller bränsle eller olja, torka genast bort det från maskinen och/eller marken. Om du spiller bränsle på dina kläder måste du genast byta om för att förhindra att kläderna fattar eld.
4. När du har tankat måste du stänga tanklocket försiktigt och leta efter bränsleläckage. Förflytta dig minst 3 m (10 fot) från tankplatsen innan du startar motorn.
5. Transportera och förvara endast bränsle i godkända behållare. Håll barn borta från bränsle.

Transport

1. Stäng av motorn under transport. Oavsiktlig start kan leda till personskada.
2. Se till att maskinen är placerad säker vid transport i bil för att förhindra bränsleläckage.
3. Lyft upp hela maskinen från marken när du bär maskinen. Att dra maskinen leder till skada på bränsletanken och bränsleläckage, vilket i sin tur leder till brand.
4. Transportera utrustningen i horisontalt läge genom att hålla i skaftet. Håll den varma ljuddämparen på avständ från kroppen.

Vibration

1. Exponering mot överdrivna vibrationer kan skada användarens blodkärl eller nervsystem och orsakar följande symptom i fingrarna, händerna och handlederna: "Domningar" (stumhet), darrningar, smärtor, stickningar, färgförändringar i huden och hudförändringar. Uppsök läkare om du drabbats av något av dessa symptom.

För att undvika risken för "vita fingrar" ska du hålla dina händer varma under användningen och underhålla maskinen och tillbehören noggrant.

Underhåll och förvaring

1. Se till att alla muttrar, bultar och skruvar är åtdragna för att alltid bibehålla lövblåsen i säkert arbetsskick.
2. Om delarna blir slitna eller skadade, ska de ersättas med delar som tillhandahålls av Makita.
3. Förvara lövblåsen på en säker plats utom räckhåll för barn.
4. När du stoppar lövblåsen för inspektion, service, förvaring eller byte av tillbehör, ska du stänga av lövblåsen och se till att alla rörliga delar stannar helt, och ta bort batterikassetten eller tändhatten. Låt lövblåsen svalna innan något arbete utförs. Underhåll lövblåsen med omsorg och håll den ren.
5. Låt alltid lövblåsen svalna innan förvaring.
6. Utsätt inte lövblåsen för regn. Förvara lövblåsen inomhus.
7. När du lyfter lövblåsen, se då till att böja knäna och var noga med att inte skada ryggen.
8. Utför aldrig service på utrustningen i närheten av eld för att minska brandrisken.
9. Rengör alltid utrustningen från damm och smuts. Använd inte bensin, bensen, förtunningsmedel, alkohol eller liknande för ändamålet. Missfärgning, deformering av eller sprickor i plastkomponenterna kan uppstå.
10. Dra åt alla skruvar och muttrar utom justerskruvarna för förgasaren efter varje användning.
11. Utför inget underhåll eller reparationsarbete som inte finns beskrivet i detta häfte eller i bruksanvisningen för drivenheten. Be vårt auktoriserade servicecenter att utföra sådant arbete.
12. Följ instruktionerna för smörjning och byte av tillbehör.
13. Använd endast originalreservdelar och tillbehör. Om delar eller tillbehör från tredje part används kan det leda till att utrustningen går sönder, egendomsskador och/eller allvarliga personskador.
14. Be vårt auktoriserade servicecenter att regelbundet kontrollera och utföra underhåll på maskinen.
15. Utför helrengöring och underhåll av maskinen innan du förvarar den. Ta bort tändhatten eller batterikassetten. Tappa ur bränslet när motorn svalnat.
16. Luta inte utrustningen mot något, som till exempel en vägg. I annat fall kan den plötsligt falla ned och orsaka personskador.

Användning och underhåll av batteri

1. Ladda endast med den batteriladdare som angetts av tillverkaren. En laddare som passar en viss typ av batterier kan skapa risk för brand när den används tillsammans med annat batteri.
2. Använd endast maskiner tillsammans med

tillhörande batterier. Om andra batterier används kan risken för personskada och brand öka.

1. När batteriet inte används bör det hållas borta från andra metallföremål som till exempel gem, mynt, nycklar, spik, skruv eller andra små metallföremål som kan skapa anslutning från en terminal till en annan. Kortslutning av batteri-polerna kan orsaka brännskador eller brand.
2. Under hårda förhållande kan det komma vätska ur batteriet. Undvik kontakt. Spola med vatten om kontakt ändå råkar uppstå. Om vätskan kommer i kontakt med ögonen bör läkare uppsökas. Vätska från batteriet kan orsaka irritation på huden eller ge brännskador.
3. Använd inte ett batteripaket eller maskin som är skadat eller ändrat. Skadade eller ändrade batterier kan uppföra sig opålitligt, vilket kan leda till brand, explosion eller skaderisk.
4. Utsätt inte batteripaket eller maskiner för brand eller höga temperaturer. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
5. Följ alla laddningsinstruktioner och ladda inte batteripaketet eller maskinen utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning, eller vid temperaturer utanför det angivna intervallet, kan skada batteriet och öka risken för brand.

El- och batterisäkerhet

1. Släng inte batteriet/batterierna i öppen eld. Cellen kan explodera. Kontrollera de lokala reg- lerna för att se eventuell särskild avfallshantering.
2. Öppna inte eller förstör batteriet/batterierna. Elektrolyt som kommer ut är frätande och kan ge ögon- eller hudskador. Det kan vara giftigt vid förtäring.
3. Ladda inte batteriet i regn eller i fuktiga eller våta utrymmen.
4. Ladda inte batteriet utomhus.
5. Hantera inte laddaren, däribland laddarstick-proppen, och laddarens kopplingar med våta händer.

Service

1. Lämna maskinen till en auktoriserad verkstad för service och underhåll med originalreservdelar. Detta garanterar fortsatt säker användning av maskinen.
2. Utför aldrig service av skadade batteripaket.

Service av skadade batteripaket får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Första hjälpen

1. Se till att en förbandslåda finns i närheten i händelse av olyckor. Se till att förbandslådan alltid hålls komplett.
2. Ange följande information när du ber om hjälp:

— Platsen för olyckan
— Vad som hänt
— Antal skadade personer
— Skadans slag
— Ditt namn

SPARA DESSA ANVISNINGAR.

⚠️ VARNING: GLÖM INTE att också fortsättningssvis strikt följa säkerhetsanvisningarna för maskinen även efter att du blivit van att använda den.

Vid FELAKTIG HANTERING av maskinen eller om inte säkerhetsanvisningarna i denna bruksanvisning följs kan följden bli allvarliga personskador.

⚠️VARNING: När denna produkt används kan damm som innehåller kemikalier skapas, vilket kan leda till luftvägssjukdomar eller andra sjukdomar. Några exempel på dessa kemikalier är sammansättningar som hittas i bekämpningsmedel, insektsmedel och växtgift. Risken för exponering varierar beroende på hur ofta du utför denna typ av arbete. Minska risken för exponering av dessa kemikalier genom att arbeta i ett välventilerat område och arbeta med godkänd säkerhetsutrustning, som till exempel dammask som skapats speciellt för filtrering av mikroskopiska partiklar.

BESKRIVNING AV DELAR

▶ Fig.3: 1. Lock 2. Rör 3. Frammunstycke

MONTERING

⚠️ VARNING: Före montering eller justering av utrustningen stänger du av motorn och avlägsnar tändhatten eller batterikassetten. I annat fall kan fläktarna röra sig vilket kan leda till personskador.
⚠️ VARNING: Lägg alltid ner utrustningen när du ska montera eller justera den. Om du monterar eller justerar utrustningen i upprätt läge kan det leda till allvarliga skador.
⚠️ VARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.

Montera anslutningsröret

⚠ FÖRSIKTIGT: Kontrollera alltid att anslutningsröret är ordentligt fastsatt efter installation. Felaktig installation kan göra så att tillsatsen lossar från drivenheten och orsakar personskador.

Montera anslutningsröret på drivenheten.

1. Ta bort locket från röränden.
   ▶ Fig.4: 1. Rör 2. Lock

OBSERVERA: Släng inte locket eftersom det behövs för att förvara tillsatsen.

1. Vrid spärren mot tillsatsen.
   ▶ Fig.5: 1. Spak

2. Rikta in stiftet mot pilmarkeringen på drivenheten.

Sätt in röret tills frigöringsknappen ploppar upp.

Kontrollera att positionslinjen ligger på pilmarkeringens spets på drivenheten och att pilmarkeringen på drivenheten och pilmarkeringen på röret är vända mot varandra.

▶ Fig.6: 1. Frigöringsknapp 2. Pilmarkering på drivenheten 3. Stift 4. Positionslinje 5. Pilmarkering på röret

1. Vrid spärren mot drivenheten.

▶ Fig.7: 1. Spak

Se till att spärrens yta är parallell mot röret.

OBSERVERA: Dra inte åt spärren utan att anslutningsröret är insatt. I annat fall kan spärren dra åt drivaxelns öppning för mycket och skada den.

För att ta bort röret, vrid spärren mot tillsatsen och dra ut röret samtidigt som frigöringsknappen trycks ner.

▶ Fig.8: 1. Frigöringsknapp 2. Spärr 3. Rör

Installation av det platta munstycket eller förlängningsmunstycket

Extra tillbehör

1. Ta bort frammunstycket genom att vrida det enligt figuren.

▶ Fig.9: 1. Frammunstycke

1. Sätt fast adapterröret på tillsatsen och vrid det sedan så det låses på plats.

▶ Fig.10: 1. Adapterrör 2. Tillsats

1. Sätt fast det platta munstycket eller förlängnings- munstycket på adapterröret, och vrid det sedan så det läses på plats.

▶ Fig.11: 1. Platt munstycke 2. Förlängningsmunstycke 3. Adapterrör

OBSERVERA: Fårorna på den djupa sidan av det platta munstycket eller förlängningsmunstycket är inte tillgångliga. Se till att använda fårorna som visas i figuren för att fästa det platta munstycket eller förlängningsmunstycket.

ANVÄNDNING

⚠️VARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.

⚠️VARNING: Justera bygelposition och axelband så det passar dig innan arbetet påbörjas.

⚠FÖRSIKTIGT: Placera inte maskinen på marken när den är påslagen. Sand eller damm kan tränga in genom insuget och orsaka funktionsfel eller personskador.

Håll maskinen stadigt med båda händerna och utför blåsningen genom att flytta runt den sakta. Vid blåsning runt en byggnad, en stor sten eller ett fordon, ska munstycket riktas bort från dem. Vid arbete i hörn ska du börja i hörnet och flytta ut mot bredare område. Justera lufthastigheten med avtryckaren eller

gasreglaget på drivenheten, beroende på omgivningen eller användningsförhållandena.

▶ Fig.12

UNDERHÅLL

⚠️ VARNING: Innan du inspekterar eller underhåller utrustningen ska du stänga av motorn och ta bort batterikassetten, eller stanna motorn och ta bort tändhatten. I annat fall kan fläktarna röra sig vilket kan leda till allvarlig skada.

⚠️ WARNING: Lägg alltid ner utrustningen när du ska inspektera den eller utföra underhåll. Om du monterar eller justerar utrustningen i upprätt läge kan det leda till allvarliga skador.

⚠️ VARNING: Följ varningar och försiktighets-åtgärder i kapitlet "SÄKERHETSVARNINGAR" och i drivenhetens bruksanvisning.

OBSERVERA: Använd inte bensin, förtunningsmedel, alkohol eller liknande. Missfärgning, deformation eller sprickor kan uppstå.

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och med reservdelar från Makita.

Rengör maskinen genom att torka av damm med en torr trasa, eller en urvriden trasa fuktad med såpvatten.

▶ Fig.13

Ta bort damm eller smuts från sugöppningen på tillsat-sens baksida.

▶ Fig.14: 1. Sugöppning

Titta efter skadade delar. Be ett auktoriserat servicecenter att byta ut delar om så krävs.

Smörja rörliga delar

OBSERVERA: Följ instruktionerna angående hur mycket smörjmedel som ska appliceras och hur ofta detta ska göras. I annat fall kan otillräcklig smörjning skada rörliga delar.

Drivaxel:

Applicera fett (Makita-fett N No.2 eller motsvarande) efter var 30:e användningstimme.

▶ Fig.15

OBS: Smörjfett från Makita måste köpas från din Makita-leverantör.

Förvaring

Sätt på höljet över röret om tillsatsen förvaras separat från drivenheten.

Intervall för inspektion och underhåll

Arbetstimmar Innan		användning	Dagligen (10 timmar)	30 timmar
Hela enheten Leta visuellt efter skadade delar		√	-	-
Drivaxel Tillsätt smörjmedel - -				√
Drivenhet Se bruksanvisningen för drivenheten

FELSÖKNING

Innan du ber om reparation ska du först utföra en egen kontroll. Om du hittar ett problem som inte finns förklarat i bruksanvisningen ska du inte försöka att montera isär maskinen. Fråga istället ett auktoriserad servicecenter för Makita, och använd alltid reservdelar från Makita för reparationer.

Feltillstånd Trolig orsak (felfunktion)	Åtgård
Motorn startar inte. - Se bruksanvisningen för drivenheten.
Motorn stannar för tidigt. - Se bruksanvisningen för drivenheten.
Motorhastigheten ökar inte. - Se bruksanvisningen för drivenheten.
Fläktarna roterar inte.⇒ Stanna motorn omedelbart.	Drivenhetens rör och tillsatsen är inte ordentligt anslutna.	Anslut röret på korrekt sätt.
	Onormalt drivsystem Kontakta ett auktoriserat servicecenter för reparation.
Drivenheten vibrerar onormalt.⇒ Stanna motorn omedelbart.	Onormalt drivsystem Kontakta ett auktoriserat servicecenter för reparation.
Fläktarna fortsätter att rotera även om avtryckaren/spärren släpps.⇒ Stanna motorn omedelbart.	Drivenheten fungerar inte som den ska.	Ställ in tomgångshastigheten om drivenheten är motordriven. Kontakta ett auktoriserat servicecenter för reparation.

VALFRIA TILLBEHÖR

⚠FÖRSIKTIGT: Följande tillbehör eller till-satser rekommenderas för användning med den Makita-maskin som denna bruksanvisning avser.

Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

• Adapterrör
  • Förlängningsmunstycke
• Platt munstycke
  • Sats med rännmunstycke
  • Makitas originalbatteri och -laddare

OBS: Några av tillbehören i listan kan vara inkluderade i produktpaketet som standardtillbehör. De kan variera mellan olika länder.

TEKNISKE DATA

Modell: UB400MP
Kapasitet *1 Luftvolum 0 - 14,8 m		^3/min
	Lufthastighet (gjennomsnitt) 0 - 49,1 m/s
	Lufthastighet (maks.) 0 - 59,0 m/s
Kapasiteter *2 Luftvolum 0 - 12,6	m	^3/min
	Lufthastighet (gjennomsnitt) 0 - 41,8 m/s
	Lufthastighet (maks.) 0 - 50,3 m/s
Kapasiteter *3 Luftvolum 0 - 15,8	m	^3/min
	Lufthastighet (gjennomsnitt) 0 - 52,4 m/s
	Lufthastighet (maks.) 0 - 63,0 m/s
Kapasiteter *4 Luftvolum 0 - 14,3	m	^3/min
	Lufthastighet (gjennomsnitt) 0 - 47,7 m/s
	Lufthastighet (maks.) 0 - 57,4 m/s
Total lengde 810 mm
Nettovekt 1,7 kg

Les bruksanvisningen.

Hold hendene unna roterende deler.
