KASUTUSJUHEND BURGcam BULLET 3040 Burg Wächter

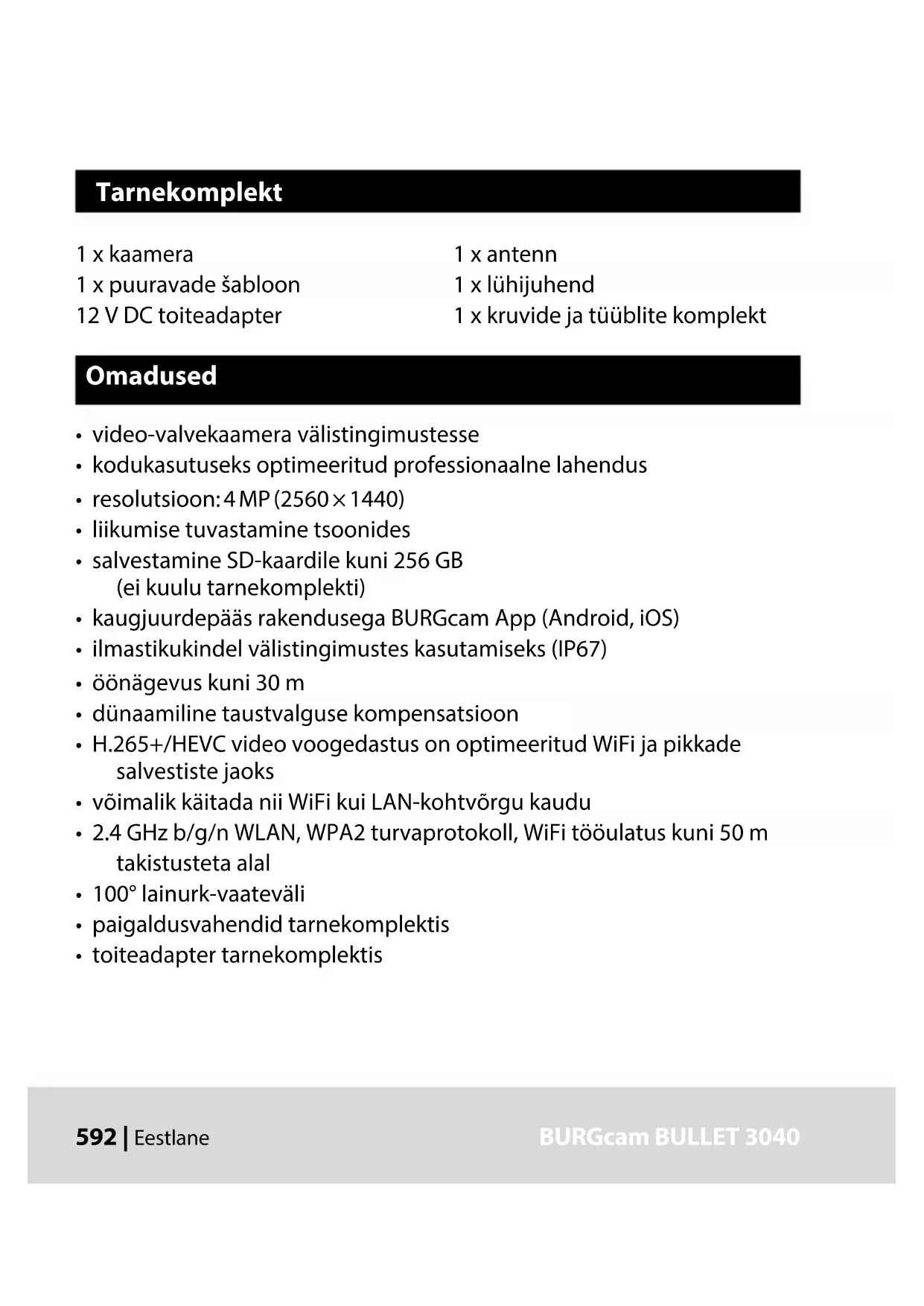

• kodukasutuseks optimeeritud professionaalne lahendus

• resolutsioon: 4 MP (2560 × 1440)

• liikumise tuvastamine tsoonides

• salvestamine SD-kaardile kuni 256GB (ei kuulu tarnekomplekti)

• kaugjuurdepääs rakendusega BURGcam App (Android, iOS)

• ilmastikukindel välistingimustes kasutamiseks (IP67)

• dünaamiline taustvalguse kompensatsioon

• H.265+/HEVC video voogedastus on optimeeritud WiFi ja pikkade salvestiste jaoks

• võimalik käitada nii WiFi kui LAN-kohtvõrgu kaudu

• toiteadapter tarnekomplektis592 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 593 165 mm 92 mm 70 mm 56 mm 3 x 4,5 mm Joonis ei ole mastaabis. Tekstis võib olla vigu ja vananenud infot. Mõõtmed Külgvaade Tagantvaade594 | Eestlane BURGcam BULLET 3040 Ühendused, näiduelemendid ja juhtnupud Kirjeldus LAN-võrgukaabli ühendus 12V DC toiteühendus päikesesirm594 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 595 Ühendused, näiduelemendid ja juhtnupud596 | Eestlane BURGcam BULLET 3040 Kirjeldus Lähtestamine: Kaamera lähtestamiseks tehaseseadistustele hoidke nuppu umbes 8 sekundit vajutatuna, kuni märgutuli kustub. Märgutule olek: Punane: Alglaadimine Roheline, vilgub aeglaselt: Alglaadimine lõpetatud; ootab WiFi-ühendust Roheline, vilgub kiiresti: Luuakse WiFi-ühendust Roheline: WiFi-ühendus edukalt loodud; tavaline töörežiim Vahelduv punane ja roheline: Kaamera tarkvara värskendatakse Punane, vilgub aeglaselt: Võrguühenduse loomine ebaõnnestus või ühendus katkes Punane, vilgub kiiresti: Tõrge, alglaadimine ebaõnnestus, häire või SD-kaardi viga kaas MicroSD-kaardipilu rõngastihend (veekindel) WiFi-antenn kseerimiskruvi596 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 597 Paigaldamine Ettevalmistus Kontrollnimekiri: 1 Paigalduskohas on olemas elektritoide 2 WiFi kaudu käitamisel: WiFi signaali tugevus on kõrgekvali- teedilise video voogesituse jaoks piisavalt hea. Märkus. Vajalik võib olla järgur. 3 Puuduvad jõukaablid ja veetorud, mis võivad paigaldamise käigus kahjustada saada. 4 Kaameral on paigalduskohas takistusteta vaateväli. Märkus. Arvestage ka taimede kasvamist. 5 WiFi kaudu käitamisel: WiFi parool on käepärast 6 Kahesagedusliku ruuteri 5GHz sagedusriba on deaktiveeritud 7 Nutitelefon on ühendatud sama WiFi võrgu SSID-ga, kuhu seadistatakse kaamera598 | Eestlane BURGcam BULLET 3040 Montaaž

• WiFi kaudu käitamisel: Kõigepealt kontrollige nutitelefoni/tahvelarvu- tiga WiFi signaalitugevust. Lisaks kontrollige, kas paigalduskohal on olemas elektritoide.

• Kasutage kaasasolevaid kruvisid, tüübleid ja puuravade šablooni ning kinnitage kaamera kere soovitud kohta (vt skeem lk 593). Kasutage kaasasolevat toiteadapterit, et ühendada kaamera elektritoitega. Kaameral kulub töövalmiduse saavutamiseks umbes 2 minutit.598 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 599 Valida saab 3 installivõimaluse vahel: Arvuti ja tarkvara abil

1. võimalus (lk 600): Seadistamine LAN-kohtvõrgu ja

(võrgukaabliga) arvutiga, kus on tarkvara BURGcong Tool Nutitelefoni ja rakenduse BURGcam App abil

2. võimalus (lk 602): Ühendamine WiFi kaudu rakendusega BURGcam

3. võimalus (lk 604): Ühendamine LAN-kohtvõrgu kaudu

(võrgukaabliga) Enne seadistamise alustamist installige oma nutitelefoni BURGcam App ja käivitage see, et oleks võimalik seadistada kaugjuurdepääs. BURGcam App Androidi jaoks BURGcam App iOS-i jaoks Võrguga ühendamine600 | Eestlane BURGcam BULLET 3040

1. võimalus – Seadistamine LAN-kohtvõrgu (võrgukaabliga) ja

arvutiga, kus on tarkvara BURGcong Tool Ühendage kaamera võrgukaabli (ei kuulu tarnekomplekti) abil kohaliku ruuteriga. Veenduge, et kaamera ja arvuti/sülearvuti on samas võrgus. Installige BURGcong Tool ja käivitage see. Kaamera tarnitakse tehasest DHCP-ga (IP-aadressi automaatne omistamine) Kui Teie võrk toimib püsi-IP-aadressidega, näidatakse kaamera IP-aadres- sina 192.168.1.108. Sel juhul seadistage arvuti IP samale võrgule. Valige soovitud seade ja klõpsake brauseri ikoonil (joonis 1). Ekraanile ilmub häälestusviisard, mis juhib Teid läbi menüü. Järgige juhiseid ja määrake administraatorikontole turvaline parool. Seadme lisamiseks BURGcam App-i järgige juhiseid „Kaamera ühendami- ne BURGcam APP-i”. BURGcong Tool: siit saab tarkvara alla laadida. Teine võimalus on laadida BURGcong Tool alla kodu- lehelt www.burg.biz600 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 601 Joonis 1 Sisselogimine Sisestage häälestamisel sätestatud kontoandmed.602 | Eestlane BURGcam BULLET 3040

1. Valige „Seadmehaldur” > „+” > „Kaamera” > „WiFi-seade” > „WiFi-ühen-

dus”, et luua WiFi kaudu ühendus kaamera ja ruuteri vahel (joonis 1).

2. Skannige seadme andmesildil olev QR-kood. Vajadusel lülitage

QR-koodi paremaks skannimiseks sisse nutitelefoni välk (välgu nupp paremal ülal) (joonis 2).

3. Kontrollige seadme tuvastatud/sisestatud seerianumbrit ja valige

Märkused. a. Deaktiveerige seadistamise ajaks 5GHz sagedusriba. b. Kontrollige, et nutitelefon on ühendatud sama WiFi-võrguga, kuhu soovite ühendada kaamera. c. Ruuter peab olema kongureeritud nii, et võrgus olevad seadmed saavad omavahel suhelda.

5. Nüüd ühendatakse kaamera Teie võrku (joonis 4). Kui toiming õnnes-

tus, näidatakse seda ekraanil (joonis 5). Seade lisati edukalt võrku. Jätkake vastavalt lk 605 peatükile „Seadme parooli määramine”.

2. võimalus – Seadistamine WiFi kaudu

rakendusega BURGcam App602 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 603 Joonis 1 Joonis 4Joonis 5 Joonis 2Joonis 3604 | Eestlane BURGcam BULLET 3040

3. võimalus – Seadistamine LAN-kohtvõrgus (võrgukaabliga)

1. Ühendage kaamera LAN-võrgukaabli ja võrguga, samuti

elektritoitega. Pärast kaamera alglaadimist on see töövalmis. Jätkake vastavalt peatükile „Seadme parooli määramine” (605).604 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 605

2. Toksake märki + ja valige „Kaamera”.

kui süsteemi esmakordselt seadistate. Seadme parooli määramine – esmane seadistamine nutite- lefoni ja rakendusega BURGcam App606 | Eestlane BURGcam BULLET 3040

5. Kaamera häälestamiseks sisestage uni-

kaalne admin-konto parool. Et vajadusel oleks võimalik parooli lähtes- tada, sisestage ka administraatori e-posti aadress. Seejärel valige „Kinnita”.

6. Kui soovite süsteemi kasutada kaug-

juurdepääsuga BURGCloudP2P kaudu või soovite saada teatisi automaatsete värskenduste kohta, aktiveerige vastav funktsioon ja seejärel valige „Kinnita”. Seadme häälestamine on nüüd lõpetatud. Hoidke parooli turvaliselt.606 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 607 Kaamera ühendamine BURGcam APP-i Märkus. Rakenduses BURGcam App näidatakse kaamera põhifunktsioo- ne. Täpsemad funktsioonid ja seadistused tuleb häälestada kaamera veebiliidese kaudu arvutist.

2. Toksake märki + ja valige „Otsing võrgus”,

et leida kohalikus võrgus asuvaid seadmeid.

3. Valige nimekirjast soovitud seerianumb-

riga seade ja toksake valikul „Seadme lisamine”.608 | Eestlane BURGcam BULLET 3040

4. Valige P2P-kaugjuurdepääs, kui soovite

juurdepääsu kaamerale mis tahes asu- kohast, või IP, kui soovite juurdepääsu kaamerale kohalikust võrgust.

5. Sisestage seadme nimi ja parool ning

valige „Käivita otsevideo”, et lisada kaa- mera seadmete nimekirja ning vaadata otsevideot.

Kaamera lisamine BURGcam APP-i õnnestus.608 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 609 Üldist Hoolitsege selle eest, et koodid ega e-võtmed ei satuks võõrastesse kä- tesse. Hoidke koode ja e-võtmeid turvalises kohas, nii et neile pääsevad ligi ainult isikud, kellel on selleks õigus. Kui mõni kood või e-võti kaduma läheb, muutke koodid otsekohe ära ja looge uus e-võti. Teie turvalisuse huvides soovitame tungivalt:

• Paroolina ei tohi kasutata isikuandmeid (nt sünnikuupäev) ega muid andmeid, mida on kasutajat tundes võimalik ära arvata.

• KÕIKI kasutajaparoole tuleb ebakorrapäraste ajavahemike tagant muuta.

• Aktiveerida DDNS/UPNP ainult tungiva vajaduse korral, sest need protokollid kujutavad endast suurt turvariski.

• Omistada kasutajatele õigused nii, et igaühel on töötamiseks minimaalselt vajalikud õigused, kuid puudub võime muuta süsteemi andmeid.

• Hoida valvesüsteeme oma sisevõrkudes, mitte linkida neid rma muude IT-võrkudega.

• Vahetada vananenud süsteemid uute vastu, mis vastavad nüüdisaegsetele IT-turbenõuetele.

• Kontrollida regulaarselt, kas süsteemile on värskendusi.610 | Eestlane BURGcam BULLET 3040 Kaamera menüü kirjeldus Kui olete sisse logitud, näete kaamera otsepilti ja menüüpunkte.

(kalendrifunktsioon, salvestiste otsing)

(kaamera, võrk, sündmus, salvestamine, süsteem, teave)

Üksikasjalikud selgitused menüüpunktide kohta leiate kasutaja käsiraamatust. Kaamera tüüp WiFi-infrapuna-torukaamera sise- ja välistingimustesse Sensor 1/3” 4 MP Progressive Scan CMOS Resolutsioon 4 MP: 2560 x 1440 1080 p: 1920 x 1080 (= Full HD) 720 p: 1280 x 720 D1: 704 x 576 / 704 x 480 CIF: 352 x 288 / 352 x 240 Tehnilised andmed610 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 611 Kaadrisagedus 20 fps @ 4 MP, 25 / 30 fps @ 1080 p Infrapunalambid Tööulatus kuni 30 m* Infrapunalter Mehaaniline Objektiiv 2,8 mm F2.0 püsifookusega objektiiv Vaatenurk Horisontaalselt: 100° Valge tasakaalustus Automaatne WLAN IEEE802.11b / g / n; kuni 50 m (takistusteta alal) LAN (RJ-45) 10 / 100 Base-T Toetatavad protokollid IPv4 / IPv6, HTTP, HTTPS, TCP / IP, UDP, UPnP, RTSP, RTP, SMTP, NTP, DHCP, DNS, DDNS, FTP, IP Filter Micro-SD-kaart Max 256 GB, salvestiste ja hetktõmmiste jaoks Paigaldamine Kaasas kandur seinale või lakke paigaldamiseks Elektritoide 12 V DC, toiteadapter tarnekomplektis Võimsustarve < 4,8 W Temperatuurivahemik -30 °C kuni +50 °C612 | Eestlane BURGcam BULLET 3040 Kaitseklass IP67 Mõõtmed Ø 70 x 165 mm Kaal 0,45 kg Lisafunktsioonid: Taustvalguse kompensatsioon

Müravähendus 3D Privaattsoonid 4 Liikumise tuvastustsoonid

• Infrapunalambi tööulatus sõltub oluliselt kasutuskohast ja ümbrusest. Väga valgustneelavad pinnad, nt tumedad ja karedad alad (muld, muru, asfalt) võivad maksimaalset tööulatust tunduvalt vähendada. ** WiFi signaali tööulatus sõltub oluliselt kasutuskohast. Metallkonstruktsioonid, seinad jne mõjutavad signaali ja ühendust. Tekstis võib olla vigu ja vananenud infot. Sagedusriba: IEEE 802.11b / g 2400–2483,5 MHz max saatevõimsus: 100 mW IEEE 802.11n 2400–2483,5 MHz max saatevõimsus: 100 mW612 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 613 Lisainfot BURGcam toodete kohta leiate saksa (DE) ja inglise (EN) keeles meie veebilehelt aadressil: www.burg.biz a Products a Service & Downloads Täielik kasutaja käsiraamat Käesolev lühijuhend on mõeldud selleks, et saaksite seadme lihtsalt kasutusele võtta. Kõigi funktsioonide põhjalikumad selgitused ja kirjeldu- sed leiate kasutaja käsiraamatust, mille saate PDF-failina alla laadida: www.burg.biz a Service & Downloads a Bedienungsanleitungen a Montageanleitungen a Video-Sicherheit Võite ka skannida selle QR-koodi, et saada käsiraamat kiirelt otse oma nutitelefoni või tahvelarvutisse. QR-koodi abil leiate ka lisateavet (KKK). QR-kood, mis viib saksakeelse kasutusjuhendi ja lisateabeni:614 | Eestlane BURGcam BULLET 3040 Üldised ohutusjuhised ja ettevaatusabinõud Abi ja kasutajatugi Küsimuste korral toote või selle seadistamise kohta kirjutage aadressil [e-mail] Et saaksime pakkuda parimat teenindust, lisage e-kirjale järgmised andmed:

• küsimuste korral rakenduse kohta: püsivara versioon / rakenduse versioon, teave nutitelefoni ja selle tarkvaraversiooni kohta

• küsimuste korral võrgu kohta: seadistused ja võrgu ehitus

• probleemi üksikasjalik kirjeldus

• teave, kuidas ja millal Teiega ühendust saab Ettevaatust Kui seadmel tehakse muudatusi või ümberehitusi, milleks reguleeriv asutus ei ole selgesõnaliselt luba andnud, võib see põhjustada seadme tüübikinnituse tühistamise.614 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 615 Üldised ohutusjuhised

• Enne seadme kasutuselevõtmist tuleb käesolev käsiraamat hoolikalt läbi lugeda ja seejärel edaspidiseks alles hoida.

• Elektriseadmete juures tohivad töid teostada ainult spetsialistid.

• Seadet tohib paigaldada ainult kvalitseeritud personal ning paigaldis peab vastama kohalikele tehnilistele nõuetele ja eeskirjadele.

• Enne igat puhastamist tuleb seade välja lülitada ja elektritoitest lahti ühendada. Puhastamiseks kasutage kergelt niisket lappi.

• Kasutage seadet ainult ettenähtud otstarbel.

• Andmesilti ei tohi asendada.

• Enne kasutuselevõttu kontrollige, et voolujuhtivad osad ei ole kahjus- tatud. Kahjustatud osad tuleb välja vahetada.

• Kasutada ei tohi lisaseadmeid, mida tootja ei ole soovitanud. Need võivad mõjutada seadme toimivust ja halvimal juhul põhjustada elektrilöögi või isegi tulekahju.

• Seadet ei tohi mitte kunagi käitada vee ega muude vedelike lähedu- ses.

• Seade tuleb paigaldada piisava kandevõimega aluspinnale. Märkus ELi isikuandmete kaitse üldmääruse kohaldamise kohta Videovalvesüsteemide kasutamisel toimub isikuandmete automaatne kogumine, töötlemine ja kasutamine. Selliseid andmeid kaitseb ELi isikuandmete kaitse üldmäärus, mida ELi määrusena kohaldatakse Eestis otse. Käitamise ja andmete töötlemise eest vastutab süsteemi käitaja. Videovalvesüsteemi paigaldamisel tuleb võtta sobivad tehnilised ja kor- ralduslikud meetmed, et tagada asjaomaste isikute isiklike õiguste kaitse.616 | Eestlane BURGcam BULLET 3040

• Võimalikud seadmel olevad avad on mõeldud ventilatsiooniks ja kaitseks ülekuumenemise eest. Neid avasid ei tohi mitte kunagi kinni katta ega blokeerida.

• Kasutage üksnes soovitatud elektritoiteallikat.

• Kui seadme jaoks on vajalik maandusühendusega elektritoide, tohib seda käitada ainult vastava sertikaadiga pistikupesast.

• Ühendusjuhtmed peavad olema puudutuste ja kahjustuste eest kaitstud.

• Tõrgete või täieliku rikke korral lülitage seade välja ja ühendage elekt- ritoitest lahti. Ärge mitte kunagi proovige avatud korpusega seadet ise remontida ega hooldada.

• Laske hooldus- ja remonditööd teha üksnes nõuetekohase kvalikat- siooniga hooldustöökojas.

• Kasutada tohib ainult tootja poolt lubatud varuosi.

• Kasutuskõlbmatuks muutunud seadmete utiliseerimisel järgige kehtivaid õigusnorme.616 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 617 Juhime Teie tähelepanu sellele, et sellise märgistusega elektri- ja elektroonikaseadmeid ega patareisid ei tohi ära visata koos olmejäätmetega, vaid tuleb koguda eraldi. Patareide ja elektriseadmete jäätmete kogumiskoha infot saab kohalikust omavalitsusest. Käesolevaga kinnitab BURG-WÄCHTER KG, et seade vastab direktiividele 2014/53/EU (RED), 2014/30/EU (EMC), 2011/65/EU (RoHS) ja 2014/35/EU. EU-vastavusdeklaratsiooni täielik tekst on leitav internetist aadressil www.burg.biz.618 | Eestlane BURGcam BULLET 3040 Pange tähele, et toode sisaldab muu hulgas ka avatud lähtekoodiga tarkvara, mis on litsentsitud GNU üldise avaliku litsentsi (GPL) alusel. Tagamaks, et programmide kasutus on GPL-iga kooskõlas, viitame GPL-i litsentsitingimustele. GPLV2 väljatrükitud litsentsitekst on tootega kaasas. GPL-i litsentsiteksti saab alla laadida ka kodulehelt https:/www.burg.biz/international/service-downloads/ manuals/#Video security Teie ning kes tahes kolmas isik saate GPLv2 alusel litsentsitud tarkvara täieliku ja masinloetava avatud lähtekoodi, kui esitate vastava päringu. Lähtekood tehakse kättesaadavaks kas tasuta allalaadimislingi kaudu või mälupulgal (tasuline). See pakkumine kehtib kolm aastat pärast toote tarnimist. Märkus GNU üldise avaliku litsentsi (GPL) kohta618 | Eestlane BURGcam BULLET 3040 BURGcam BULLET 3040 Eestlane | 619 Esitage asjakohane päring aadressil:

Altenhofer Weg 15 58300 Wetter Deutschland Tel: [phone] Faks: [phone] E-post: [e-mail] Palun pidage silmas, et me ei saa tagada, et lähtekood ei sisalda vigu, ega pakkuda vastavat kasutajatuge. Lähtekood moodustab ainult osa kogu tarkvarast. Tehniliste küsimuste korral toote kohta lugege täielikku kasutusjuhendit ja KKK-d veebilehel www.burg.biz. Kui Teil on siiski veel küsimusi, saatke meile e-kiri aadressil [e-mail]. Trükiandmed Käesoleva kasutusjuhendi autoriõigus kuulub ainuisikuliselt ettevõttele BURG-WÄCHTER KG. Paljundamine, sh elektroonilistel andmekandjatel on lubatud ainult BURG-WÄCHTER KG kirjalikul loal. Järeltrükk (ka osali- ne) on keelatud. Kõik nimetatud ettevõtte- ja tootenimed on vastavatele omanikele kuuluvad kaubamärgid, registreeritud kaubamärgid või tootenimed. Tekstis võib olla vigu ja vananenud infot.620 | Latvietis BURGcam BULLET 3040 Piegādes apjoms Īpašas aprīkojuma iezīmes 1x kamera 1x urbumu šablons 1x 12V tīkla barošanas bloks 1x antena 1x īsā lietošanas instrukcija 1x skrūvju un dībeļu komplekts
