SC 4 Deluxe EasyFix Premium - Aurupuhasti Kärcher - Tasuta kasutusjuhend

Toote tüüp	Eemaldatava veepaagiga aurupuhasti
Bränd	Kärcher
Mudel	SC 4 Deluxe EasyFix Premium
Mõõtmed (L × l × k)	400 × 270 × 300 mm
Kaal (ilma tarvikuteta)	6,8 kg
Toiteallikas	220-240 V ~ 50 Hz
Küttevõimsus	2200 W
Maksimaalne töörõhk	0,4 MPa
Soojenemisaeg	Umbes 3 minutit
Pidev aurustamine	60 g/min
Maksimaalne aurupuhang	150 g/min
Veepaagi maht	1,3 L
Aurukatla maht	0,5 L
Kaitsetase	IPX4
Kaiteklass	I
Põrandaotsaku tüüp	EasyFix
Kaasasolevad tarvikud	Pliiatsjoaga otsik, väikesed ja suured ümmargused harjad, Power-otsik, vuugihari, käsiimeja, mikrokiudkate, pikendustorud, mikrokiudmop, vaibajalatse
Turvalisus	Ohutustermostaat, katlaternostaat, hooldussulgur ohutusklapiga, laste turvalukk aurukäepidemel
Eriomadused	Auru vooluhulga reguleerimine (3 taset), katla tühjendamine CLE režiimis, katlakivi eemaldamine soovitatav iga 50-100 täitmise järel sõltuvalt vee karedusest
Hooldus	Katla loputamine iga 10 täitmise järel, katlakivi eemaldamine KÄRCHER vahendiga, mopide pesu max 60°C ilma pehmendajata
Varuosad ja remonditavus	Originaaltarvikud ja varuosad saadaval www.kaercher.com, volitatud müügijärgne teenindus
Garantii	Vastavalt riigi tingimustele, tootmisvead kaetud arve esitamisel

Korduma kippuvad küsimused - SC 4 Deluxe EasyFix Premium Kärcher

Kuidas veepaaki täita?

Veepaaki saab eemaldada, tõmmates seda vertikaalselt üles, või täita otse seadmel täiteava kaudu. Kasutage joogivett või segu, milles on maksimaalselt 50% destilleeritud vett. Ärge kasutage puhast destilleeritud vett, kondensaatvett, vihmavett, pesuaineid ega lõhnaaineid.

Kuidas seadet käivitada?

Asetage seade stabiilsele pinnale, ühendage toitejuhe, keerake valikulüliti asendist OFF auru reguleerimisalasse. LED riba süttib punaselt ja muutub umbes 3 minuti pärast püsivalt roheliseks: seade on valmis. Vajutage aurukäepidet auru vabastamiseks.

Kuidas auruvoolu reguleerida?

Auruvoolu valikulülitil on kolm asendit: minimaalne, keskmine ja maksimaalne. Keerake valikulüliti soovitud asendisse ja vajutage seejärel aurukäepidet. Enne puhastamist suunake aurukäepide riidele, kuni aur voolab ühtlaselt.

Mida teha, kui LED-tuli vilgub kiiresti punaselt?

See näitab, et veepaak on tühi või ebapiisavalt täidetud. Täitke veepaak joogiveega või seguga, milles on maksimaalselt 50% destilleeritud vett. Samuti kostub helisignaal.

Kuidas aurukatelt katlakivist puhastada?

Lülitage seade välja ja laske jahtuda. Tühjendage veepaak, avage hooldussulgur pikendustoruga, tühjendage katel. Kasutage KÄRCHER katlakivieemaldajat: 1 annus 0,5 L vee kohta. Valage katlasse, laske mõjuda 8 tundi, tühjendage, loputage 2-3 korda külma veega. Sulgege sulgur.

Kas seadet saab kasutada vaipadel?

Jah, kaasasoleva vaibajalatsiga. Kinnitage mop põrandaotsakule, seejärel klõpsake jalats peale. Kasutage madalat aururežiimi, ärge pihustage ühes kohas kauem kui 5 sekundit. Kontrollige vaiba vastupidavust peidetud kohas enne kasutamist. Ärge kasutage paksudel vaipadel.

Kuidas puhastada klaaspindu?

Kasutage käsiimejat koos mikrokiudkattega. Ärge suunake aurujuga otse aknaraami tihenditele. Külma ilmaga soojendage klaasi, pihustades kergelt üle kogu pinna. Eemaldage vesi kaabitsaga või kuivatage.

Mida teha, kui aurukäepide on lukustunud?

Tõenäoliselt on laste turvalukk aktiveeritud. Lükake turvalukk ettepoole, et aurukäepide vabastada. Kui probleem püsib, kontrollige, et seade on rõhu all.

Millist vett soovitatakse?

Kasutage kraanijoogivett või segu, milles on maksimaalselt 50% destilleeritud vett. Ärge kasutage puhast destilleeritud vett, kuivati kondensaatvett, vihmavett, pesuaineid ega lõhnaaineid. Liiga kare vesi võib otsikuid ummistada.

Kuidas hooldada tekstiiltarvikuid?

Mope ja mikrokiudkatteid saab pesta pesumasinas max 60°C juures. Ärge kasutage pehmendajat, et säilitada nende imavus. Ärge kuivatage kuivatis.

KASUTUSJUHEND SC 4 Deluxe EasyFix Premium Kärcher

Garantii. 136 Ohutusseadised 136 Seadme kirjeldus. 137 Montaaž 137 Kaitus 137 Olulised rakendusjuhised 139 Tarvikute kasutamine 139 Hooldus ja jooksevremont 140 Abirikete korral 141 Tehnilised andmed 141

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Sihtotstarbeline kasutamine

Kasutage seadet eranditult eramajapidamises. Seade on ette nähtud auruga puhastamiseks ja seda saab kasutada sobivate tarvikutega nagu käesolevas kasutusjuhendis kirjeldatud. Puhastusvahendeid ei ole vaja. Järgige ohutusjuhiseid.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Garantii

Igas riigis kehtivad meie volitatud esindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole. (Aadressi vt tagaküljelt)

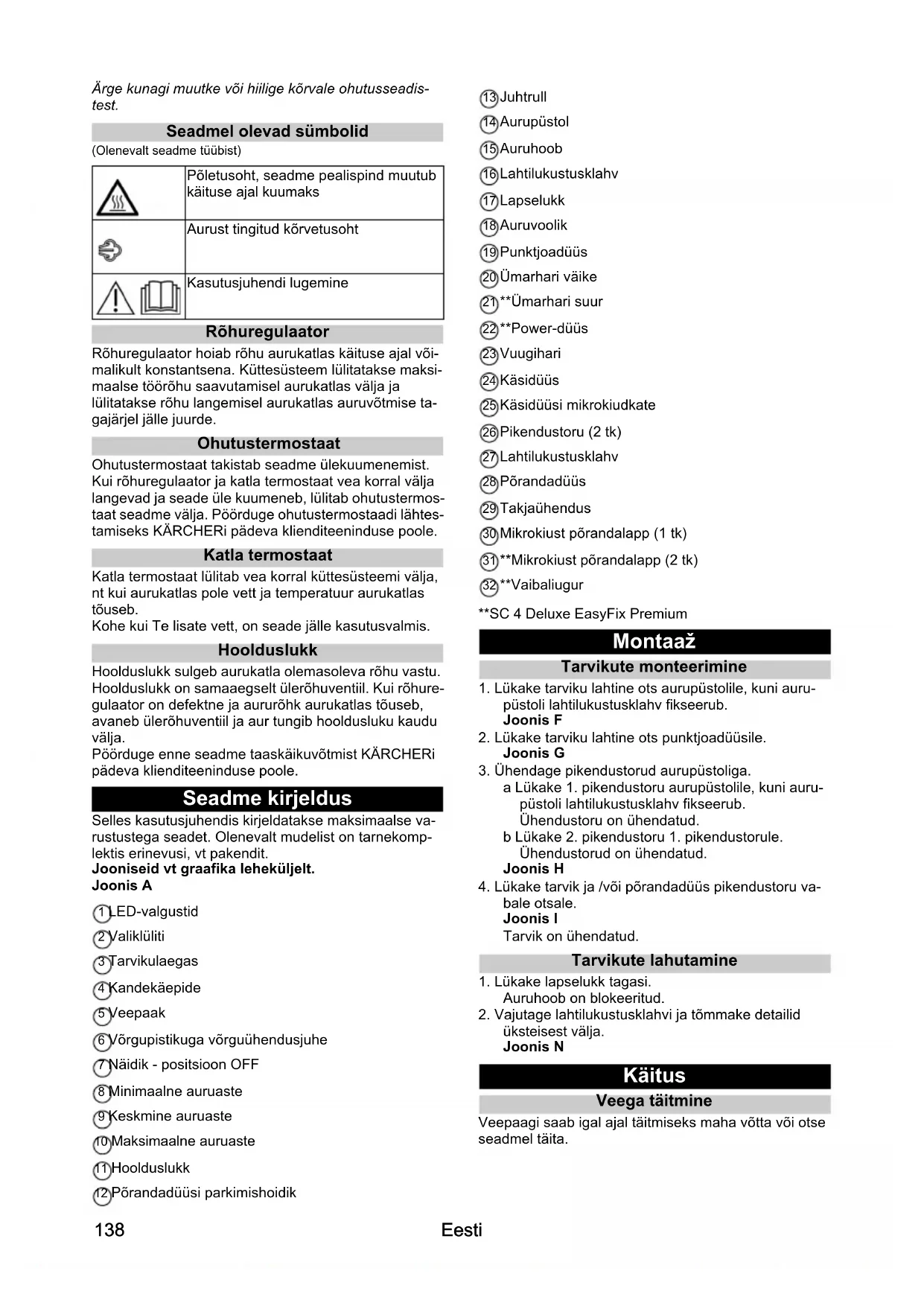

Ohutusseadised

△ETTEVAATUS

Puuduvad või muudetud ohutusseadised Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hälbige kõrvale ohutusseadistest.

Seadmel olevad sümbolid

(Olenevalt seadme tüübist)

	Põletusoht, seadme pealispind muutub käituse ajal kuumaks
	Aurust tingitud körvetusoht
	Kasutusjuhendi lugemine

Rõhuregulaator

Rõhuregulaator hoiab rõhu aurukatlas kaitse ajal võimalikult konstantsena. Küttesüsteem lülitatakse maksimaalse töörõhu saavutamisel aurukatlas välja ja lülitatakse rõhu langemisel aurukatlas auruvõtmise tagajärjel jälle sisse.

Ohutustermostaat

Ohutustermostaat takistab seadme ülekuumenemist. Kui rõhuregulaator ja katla termostaat vea korral välja langevad ja seade üle kuumeneb, lülitab ohutustermostaat seadme välja. Pöörduge ohutustermostaadi lähtestamiseks KÄRCHERi pädeva klienditeeninduse poole.

Katla termostaat

Katla termostaat lülitab vea korral küttesüsteemi välja, nt kui aurukatlas pole vett ja temperatuur aurukatlas tõuseb.

Kohe kui Te lisate vett, on seade jälle kasutusvalmis.

Hoolduslukk

Hoolduslukk sulgeb aurukatla olemasoleva rõhu vastu. Hoolduslukk on samaaegselt ülerõhuventiil. Kui rõhuregulaator on defektne ja aururõhk aurukatlas tõuseb, avaneb ülerõhuventiil ja aur tungib hooldusluku kaudu välja.

Selles kasutusjuhendis kirjeldatakse maksimaalse varustusega seadet. Olenevalt mudelist on tarnekomplektis erinevusi, vt pakendit.

Jooniseid vt graafika leheküljelt.

Joonis A

① LED-valgustid ② Valiklüliti (3) Tarvikulaegas (4) Kandekäepide Veepaak (6) Võrgupistikuga võrguühendusjuhe 7 Näidik - positsioon OFF 8 Minimaalne auruaste 9 Keskmine auruaste Maksimaalne auruaste ① Hoolduslukk (2) Pörandadüüsi parkimishoidik

13 Juhtrull 14 Aurupüstol 15 Auruhoob 16 Lahtilukustusklahv ⑰ Lapselukk (18) Auruvoolik Punktjoadüüs 20 Ümarhari väike 21 Ümarhari suur 22 Power-düüs (2) Vuugihari (24) Käsiduus 25 Käsiduusi mikrokiudkate 26 Pikendustoru (2 tk) 27 Lahtilukustusklahv (28) Pörandadüüs 29 Takjauhendus 30 Mikrokiust pörandalapp (1 tk) 31 Mikrokiust pörandalapp (2 tk) 32 Vaibaliugur

**SC 4 Deluxe EasyFix Premium

Montaaž

1. Lükake tarviku lahtine ots aurupüstolile, kuni aurupüstoli lahtilukustusklahv fikseerub. Joonis F
2. Lükake tarviku lahtine ots punktjoadüüsile. Joonis G
3. Ühendage pikendustorud aurupüstoliga. a Lükake 1. pikendustoru aurupüstolile, kuni aurupüstoli lahtilukustusklahv fikseerub. Ühendustoru on ühendatud. b Lükake 2. pikendustoru 1. pikendustorule. Ühendustorud on ühendatud. Joonis H
4. Lükake tarvik ja/või pörandadüüs pikendustoru vabale otsale. Joonis I Tarvik on ühendatud.

Tarvikute lahutamine

Veepaagi saab igal ajal taitmiseks maha votta voi otse seadmel taita.

TAHELEPANU

Kahjustused seadmel

Ebasobiva vee tottu voivad duusid ummistuda voi veetasemenaidik kahjustada saada.

Arge lisage puhast destilleeritud vett. Kasutage maksimaalselt 50% destilleeritud vett segatuna kraanineega. Arge lisage kondensvett pesukuivatist.

Arge lisage kogunenud vihmavett.

Ärge lisage puhasusvahendeid voi muid lisandeid (nt Iohnu).

Veepaagi aravotmine taitmiseks

1. Tömmake veepaak vertikaalselt üles. Joonis B
2. Tätke veepaak vertikaalselt kraaniveega vöi kraani-vee ja maksimaalselt 50% destilleeritud vee seguga.
3. Pange veepaak sisse ja vajutage alla, kuni see fik-seerub.

Veepaagi taitmine otse seadmel

1. Valage kranivesi voi kranivee ja maksimaalselt 50% destilleeritud vee segu anumast veepaagi tai- teavasse. Joonis C

Seadme sisselulitamine

Markus

Kui aurukatlas puudub vesi või on vett liiga vähe, kavitub veepump ja transpordib vee veepaagist aurukatlasse. Täitmisprotsess võib kesta mitu minutit.

Seade sulgeb iga 60 sekundi tagant lühiajaliselt ventiili, seejuures on kuulda vaikset klopsamist. Sulgemine takistab ventiili kinnikiilumist. Auru väljakandmist see ei piira.

1. Asetage seade kindlale aluspinnale.
2. Ühendage võrgupistik pistikupessa.
3. Keerake valiklüliti asendist OFF auruseadistusalasse.

LED-riba põleb punaselt ja kustub aeglaselt.

1. Umbes 3 minuti pärast põleb LED-valgusti püsivalt roheliselt. Seade on kasutusvalmis.

1. Vajutage auruhooba.

Aur pääseb välja.

Aurukoguse reguleerimine

Väljuvat aurukogust reguleeritakse aurukoguse valiklüliti kaudu. Valiklülitil on kolm asendit.

	Maksimaalne aurukogus
	Keskmine aurukogus
	Minimaalne aurukogus

1. Seadke aurukoguse valikluliti soovitud aurukogusele.
2. Vajutage auruhooba.
3. Suunake enne puhastamist aurupustol lapile, kuni aur valjub uhtlaselt.

Veega jareltäitmine

Kui veepaagis pole piisavalt vett, vilgub LED-valgusti kiiresti punaselt ja kostub signaalheli.

Märkus

Veepump täidab aurukatelt intervallides. Kui taitmine on edukas, vilgub LED-tuli kiiresti punaselt.

Märkus

Kui aurukatlas puudub vesi või vett on liiga vähe, käivitub veepump ja transpordib vee veepaagist aurukatlasse. Täitmisprotsess võib kesta mitu minutit.

TÄHELEPANU

Kahjustused seadmel

Ebasobiva vee tõttu võivad düüsid ummistuda või veetasemeandur kahjustada saada.

Ärge lisage puhast destilleeritud vett. Kasutage maksimaalselt 50% destilleeritud vett segatuna kraaniveega. Ärge lisage kondensvett pesukuivatist.

Ärge lisage kogunenud vihmavett.

Ärge lisage puhastusvahendeid või muid lisandeid (nt lõhnu).

1. Täitke veepaak kraaniveega või kraanivee ja maksimaalselt 50% destilleeritud vee seguga. Seade on kasutusvalmis.

Seadme väljalülitamine

1. Seadke seadmelüliti "OFF" peale.

Joonis L

Seade on välja lülitatud.

1. Vajutage auruhooba, kuni auru enam ei välju.

Joonis M

Aurukatel on survevaba.

1. Lükake lapselukk tagasi. Auruhoob on blokeeritud.
2. Tõmmake võrgupistik pistikupesast välja.
3. Tühjendage veepaak.

Aurukatla loputamine

Loputage seadme aurukatel pärast iga kümnendat paagitäitmist puhtaks.

1. Lülitage seade välja, vt peatükki Seadme väljalülitamine.
2. Laske seadmel maha jahtuda.
3. Tühjendage veepaak.
4. Võtke tarvikud tarvikulaekast välja.
5. Avage hoolduslukk. Selleks pange pikendustoru lahtine ots hoolduslukule, fikseerige juhikusse ja keerake lahti. Joonis R
6. Täitke aurukatel veega ja pöörake tugevalt edasi-tagasi. Selle kaudu vabanevad katlakivijäägid, mis on ladestunud aurukatla põhjale.
7. Laske vesi täielikult aurukatlast välja. Joonis S

Aurukatla tühjendamine

Boileri saab veest tühjendada CLE-meetodi kaudu:

1. Võtke veepaak ära.
2. Lülitage seade sisse.
3. Vajutage aurunuppu 3 korda, kuni LED-valgusti vilgub roheliselt ja kostub pikk piiksuv heli.
4. Aur on saadaval nii kaua, kuni aurukatlas pole enam vett.

Seadme hoidmine

1. Pistke pikendustorud suurtesse tarvikute hoidikutesse.
2. Pistke käsidüüs ja punktjoadüüs vastavalt 1 pikendustorule.
3. Kinnitage suur ümarhari punktjoadüüsile.
4. Riputage põrandadüüs parkimishoidikusse. Joonis O
5. Kerige kaabel peale ja hoidke tarvikulaekas. Joonis Q
6. Kerige auruvoolik peale ja hoidke tarvikulaekas. Joonis P
7. Hoidke väikest ümarharja ja vuugiharja tarvikulaekas.
8. Ladustage seadet kuivas ja külmumiskindlas kohas.

Olulised rakendusjuhised

Põrandapindade puhastamine

Soovitame põrandat enne seadme kasutamist puhkida või imeda. Nii vabastatakse põrand juba enne märgpuhastust mustusest ja lahtistest osakestest.

Tekstiilide värskendamine

Enne seadme käsitlemist kontrollige alati tekstiilide taluvust varjatud kohas: Aurutage tekstiili, laske kuivada ja kontrollige seejärel värvuse või vormi muutusi.

Kattega voi lakitud pealispindade puhastamine

TAHELEPANU

Kahjustatud pealispinnad

Aur võib lahustada vaha, mööblipoleeri, plastkatteid või värvi ning vabastada servakandi servadelt.

Ärge suunake auru liimitud servadele, kuna servakant võib lahti tulla.

Ärge kasutage seadet pitseerimata puit- või parkettpõrandate puhastamiseks.

Ärge kasutage seadet lakitud või plastkattega pealispindade, nagu nt köögi- ja elutoamööbli, uste või parketi puhastamiseks.

1. Nende pealispindade puhastamiseks aurutage korraks lappi ja pühkige sellega pealispinnad üle.

Klaasi puhastamine

TAHELEPANU

Klaasi purunemine ja kahjustatud pealispind

Aur võib kahjustada aknaraami pitseeritud kohti ja põhjustada madalatel välistemperatuuridel pingeid aknaklaaside pealispinnal ja selle kaudu klaasi purunemist.

Ärge suunake auru aknaraami pitseeritud kohtadele. Soojendage aknaklaase madalatel välistemperatuuridel, aurutades kergelt kogu klaasi pealispinda.

• Puhastage akna pind käsitsi ja kattega. Vee äratõmbamiseks kasutage aknapuhastit või pühkige pinnad kuivaks.

Tarvikute kasutamine

Aurupustol

Aurupustolit saab kasutada järgmiste kasutusvaldkondade jaoks ilma tarvikuteta:

• Kergete voltide eemaldamiseks rippuvatelt riideesemetelt: Aurutage riideeset 10-20 cm kauguselt.
• Niiske tolmu puhkimiseks: Aurutage korraks lappi ja pühkige sellega mööbel üle.

Punktjoadüüs

Punktjoadüüs sobib raskesti ligipääsetavate kohtade, vuukide, armatuuride, äravoolude, kraanikausside, WC-de, ribakardinate või küttekehade puhastamiseks. Mida lähemal on punktjoadüüs määrdunud kohale, seda suurem on puhastustoime, kuna temperatuur ja aurukogus on kõige suuremad. Tugevaid katlakiviladestusi

võib enne auruga puhastamist töödelda sobiva puhastusvahendiga. Laske puhastusvahendil u 5 minutit mõjuda ja aurutage seejärel.

1. Lükake punktjoadüüs aurupustolile.

Joonis F

Ümarhari (väike)

Väike ümarhari sobib raskestieemaldatavate mustuste puhastamiseks. Harjamisega saab raskestieemaldatavad mustused kergemini eemaldada.

TÄHELEPANU

Kahjustatud pealispinnad

Hari võib tundlikke pindu kriimustada.

Mitte sobilik tundlike pindade puhastamiseks.

1. Monteerige väike umarhari punktjoadüüsile.

Joonis G

Umarhari suur

Suur umarhari sobib suurte, ümarate pindade, nt kraanikausside, dušialuste, vannide, kogumisvalamute jne puhastamiseks.

TÄHELEPANU

Kahjustatud pealispinnad

Hari võib tundlikke pindu kriimustada.

Mitte sobilik tundlike pindade puhastamiseks.

1. Kinnitage suur umarhari punktjoadüüsile.

Joonis G

Power-düüs

Power-düüs sobib raskestieemaldatava mustuse puhastamiseks ja nurkade, vuukide jms väljapuhumiseks.

1. Monteerige Power-düüs ümarharja jaoks sobivale punktjoadüüsile.

Joonis G

Vuugihari

1. Vuugiharja kasutatakse kitsaste pilude puhastamiseks, nt aknaraamide ja seinas olevate vuukide vahel.

Joonis G

Käsidušš

Käsidušš sobib väikeste pestavate pindade, dušikabiinide ja peeglite puhastamiseks.

1. Lükake käsidušš vastavalt punktjoondusele aurupüstolile.

Joonis F

1. Tõmmake kate üle käsiduši.

Põrandadušš

Põrandadušš sobib pestavate seina- ja põrandakatete, nt kivipõrandate, plaatide ja PVC-põrandate puhastamiseks.

TÄHELEPANU

Aurutoimest tingitud kahjustused

Kuumus ja niiskus võivad põhjustada kahjustusi.

Kontrollige enne rakendamist kuumakindlust ja auru mõju silmatorkamatus kohas väikseima aurukogusega. Märkus

Puhastusvahendi jäägid või hooldusemulsioonid puhastataval pinnal võivad põhjustada auruga puhastamisel triipe, mis aga mitmekordsel rakendamisel kaovad. Soovitame põrandat enne seadme kasutamist pühkida või imeda. Nii vabastatakse põrand juba enne märgpuhastust mustusest ja lahtistest osakestest. Töötage tugevalt määrdunud pindadel aeglaselt, et aur saaks kauem mõjuda.

1. Ühendage pikendustorud aurupüstoliga. Joonis H
2. Lükake põrandadüüs pikendustorule. Joonis I
3. Kinnitage põrandalapp põrandadüüsi külge. a Pange põrandalapp takjaribadega ülespoole põrandale.

b Seadke põrandadüüs kerge survega põrandalapile.

Joonis J

Põrandalapp jääb takjakinnituse kaudu automaatselt põrandadüüsi külge.

Põrandalapi äravõtmine

1. Pange üks jalg põrandalapi jalalapatsile ja tõstke põrandadüüs üles.

Joonis J

Märkus

Alguses on põrandalapi takjariba veel väga tugev ning seda võib olla raske põrandadüüsist eemaldada. Pärast mitmekordset kasutamist ja pärast põrandalapi pesemist saab takjariba põrandadüüsist hõlpsasti eemaldada ning see on saavutanud optimaalse nakkumise.

Põrandadüüsi parkimine

1. Töö katkestamisel riputage põrandadüüs parkimishoidikusse.

Joonis O

Vaibaliugur

Vaibaliuguriga saab vaipu värskendada.

TÄHELEPANU

Kahjustused vaibaliuguritel ja vaibal

Vaibaliuguri määrdumised ning kuumus ja labinisutamine võivad põhjustada vaiba kahjustusi.

Selleks kontrollige enne rakendamist kuumakindlust ja auru mõju vaibale silmatorkamatus kohas väikseima aurukogusega.

Järgige vaibatootja puhastamisjuhiseid.

Tehke kindlaks, et vaip on enne vaibaliuguri rakendamist puhtaks imetud ja plekid on eemaldatud.

Eemaldage enne rakendamist ja pärast tööpausi aurustamisega võimalikud vee kogunemised ühe äravooluga (ilma põrandalapita / tarvikuteta) (kondensaat) seadmest.

Kasutage vaibaliugurit ainult põrandalapiga põrandadüüsil.

Aurupuhastage vaibaliuguri kasutamisel nõrga auruastmega.

Ärge suunake auru pidevalt ühte kohta (maksimaalselt 5 sekundit), et hoida ära tugevat niiskumist ja kahjustuste riski temperatuuri mõju tõttu.

Ärge kasutage vaibaliugurit kõrge karvaga vaipadel.

Vaibaliuguri kinnitamine põrandadüüsi külge

1. Pörandalapi kinnitamine pörandadüüsi külge, vt peatükki Pörandadüüs.

Joonis J

1. Libistage pörandadüüs kerge survega vaibaliugurisse ja laske fikseeruda.

Joonis K

1. Alustage vaiba puhastamisega.

Vaibaliuguri eemaldamine pörandadüüsilt

△ETTEVAATUS

Jalalaba pletal

Hooldus ja jooksevremont

Katlakivi eemaldamine aurukatlast

Märkus

Kuna seadmesse koguneb katlakivi, soovitame seadmest katlakivi eemaldada tabelis nimetatud veepaagi täitmiste arvu järgi (TF=paagi täited).

Karedusvahemik dH mmol/l TF
I pehm	0 - 7	0 - 1,3	100
II kesk	mine	7 - 14	1,3 - 2,5	90
III	kare	14 - 21	2,5 - 3,8	75
IV	väga kare	>21 >3,8	50

Märkus

Veemajandusamet või kommunaalettevõtted annavad infot kraanivee kareduse kohta.

TÄHELEPANU

Kahjustatud pealispinnad

Katlakivieemalduse lahus võib kahjustada tundlikke pindu.

Täitke ja tühjendage seadet ettevaatlikult.

1. Lülitage seade välja, vt peatükki Seadme väljalülitamine.
2. Laske seadmel maha jahtuda.
3. Tühjendage veepaak.
4. Võtke tarvikud tarvikulaekast välja.
5. Avage hoolduslukk. Selleks pange pikendustoru lahtine ots hoolduslukule, fikseerige juhikusse ja keerake lahti.

Joonis R

1. Laske vesi täielikult aurukatlast välja.

Joonis S

TÄHELEPANU

Katlakivi eemaldusvahendist tingitud seadmekahjustused

Ebasobiv katlakivi eemaldusvahend ning katlakivi eemaldusvahendi vale doseering võivad kahjustada seadet.

Kasutage eranditult KÄRCHERi katlakivi eemaldusvahendit.

Kasutage 1 doseerimisühikut katlakivieemaldusvahendit 0,5 l vee kohta.

1. Kasutage katlakivieemalduslahust vastavalt andmetele.
2. Valage katlakivieemalduslahus aurukatlasse. Ärge sulgege aurukatelt.
3. Laske katlakivieemalduslahusel umbes 8 tundi mõjuda.
4. Laske katlakivieemalduslahus täielikult aurukatlast välja.
5. Vajaduse korral korrake katlakivieemaldusprotsessi.
6. Loputage aurukatelt 2 või 3 korda külma veega, et eemaldada katlakivieemalduslahuse kõik jäägid.
7. Laske vesi täielikult aurukatlast välja.

Joonis R

1. Kuivatage võrguühenduskaabli hoidikut.
2. Kruvige hoolduslukk pikendustoruga kinni.

Tarvikute hooldus

(Tarvikud - olenevalt tarnekomplektist)

Märkus

Mikrokiudlapid ei sobi kuivatile.

Markus

Lappide pesemiseks järgige pesusedelil olevaid juhiseid. Ärge kasutage pesupehmendusvahendit, et lapid saaksid mustust hästi endasse koguda.

1. Peske põrandalappe ja katteid maksimaalselt 60 °C juures pesumasinas.

Abi rikete korral

Riketel on sageli lihtsad põhjused, mille saate ise järgneva ülevaate abil kõrvaldada. Kahtluse korral või siin nimetamata rikete puhul pöörduge palun volitatud klienditeeninduse poole.

HOIATUS

Elektrilöögi- ja põletusoht

Niikaua kui seade on ühendatud vooluvõrku või pole veel maha jahtunud, on rikke kõrvaldamine ohtlik.

Tõmmake võrgupistik välja.

Laske seadmel maha jahtuda.

Vähendatud aurukogus

Aurukatel on katlakivine.

• Katlakivi eemaldamine aurukatlast.

LED-valgusti vilgub kiiresti punaselt ja kostub signaalheli

Veepaagis puudub vesi.

Täitke veepaak.

Auruhooba ei saa vajutada

Auruhoob on lapselukuga kaitstud.

Lukustage lapselukk.

Auruhoob on vabastatud.

Pikk ülessoojendusaeg

Aurukatel on katlakivine.

Eemaldage katlakivi aurukatlast.

Suur veeväljumine

Aurukatel on katlakivine.

Eemaldage katlakivi aurukatlast.

Tehnilised andmed

SC 4	SC 4
Deluxe	Deluxe
EasyFix	EasyFix
	Pre- mium

Elektrühendus

Pinge V 220 -	220 -
	240

Faas~11

Sagedus Hz 50 50

Kaitseklass IPX4

Kaitseklass

I

I

Seadme võimsusandmed

Küttevöimsus	W 2200	2200
Maksimaalne tõörhk MPa	0,4	0,4
Ülessoojendusaeg minu-	3	3
	tid

Pidev aurutamine

g/min 60 60

Maksimaalne aurulöök

g/min 150

150

Täitekogus

Veepaak	1	1,3	1,3
Aurukatel	1	0,5	0,5

Mõõtmed ja kaalud

Kaal (ilma tarvikuteta)	kg	6,8	6,8
Pikkus	mm	400	400
Laius	mm	270	270
Körgus	mm	300	300

Õigus tehnilisteks muudatusteks.

Satures

Väljaandes viidatud 141
