KASUTUSJUHEND GTR 30 CE Professional BOSCH

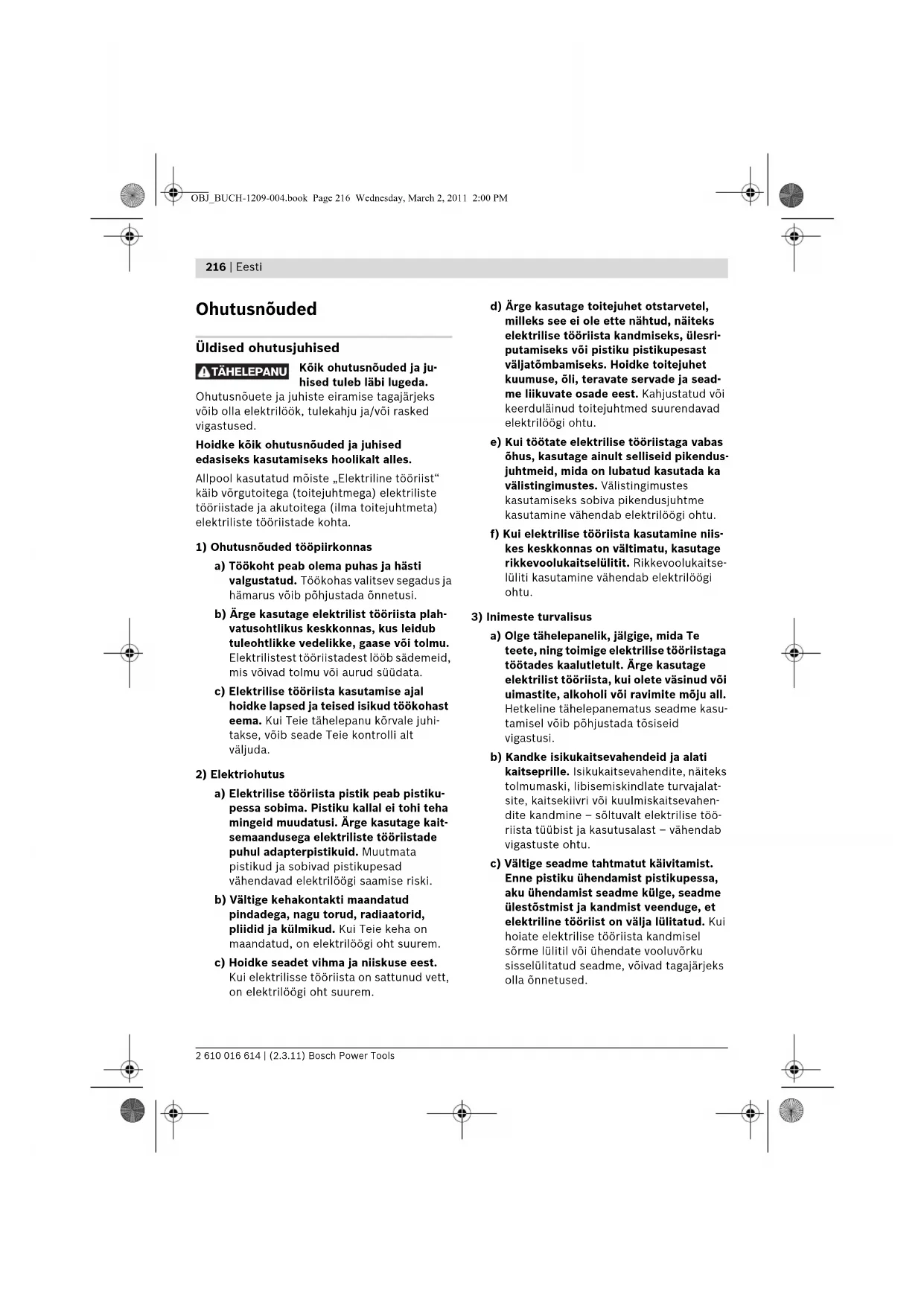

Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja ju- hised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. b) Ärge kasutage elektrilist tööriista plah- vatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõrvale juhi- takse, võib seade Teie kontrolli alt väljuda.

a) Elektrilise tööriista pistik peab pistiku- pessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kait- semaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. d) Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesri- putamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja sead- me liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendus- juhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f) Kui elektrilise tööriista kasutamine niis- kes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitse- lüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasu- tamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalat- site, kaitsekiivri või kuulmiskaitsevahen- dite kandmine – sõltuvalt elektrilise töö- riista tüübist ja kasutusalast – vähendab vigastuste ohtu. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. TÄHELEPANU OBJ_BUCH-1209-004.book Page 216 Wednesday, March 2, 2011 2:00 PMEesti | 217 Bosch Power Tools 2 610 016 614 | (2.3.11) d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. g) Kui on võimalik paigaldada tolmueemal- dus- ja tolmukogumisseadiseid, veen- duge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi töö- riistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veen- duge, et seadme detailid ei ole murdu- nud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist paran- dada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeserva- dega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarus- tust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse sead- metüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjus- tada ohtlikke olukordi.

a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded freesimisel f Hoidke elektrilist tööriista ainult käepideme isoleeritud pindadest, kuna freesitera võib tabada seadme enda toitejuhet. Kokkupuude pingestatud juhtmega võib seada pinge alla ka tööriista metallosad ja tekitada elektrilöögi. f Kinnitage toorik pitskruvi või mõne muu kinnitusvahendi abil stabiilse aluse külge. Kui hoiate toorikut vaid käega või surute seda vastu oma keha, jääb toorik liikuvaks, mistõttu võite kaotada selle üle kontrolli. f Kasutatava tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda. OBJ_BUCH-1209-004.book Page 217 Wednesday, March 2, 2011 2:00 PM218 | Eesti 2 610 016 614 | (2.3.11) Bosch Power Tools f Freesitera ja teiste lisatarvikute varre läbimõõt peab vastama elektrilise tööriista tarvikukinnituse (tsangi) läbimõõdule. Tarvikud, mille varre läbimõõt ei vasta elektrilise tööriista tarvikukinnituse läbimõõdule, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle. f Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. f Ärge viige oma käsi freesimispiirkonda ja freesitera lähedusse. Võite ennast vigastada. f Freesimisel vältige freesitera kokkupuudet metallesemete, naelte või kruvidega. Freesitera võib kahjustuda ja suurendada vibratsiooni. f Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobi- vaid otsimisseadmeid või pöörduge kohali- ku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tule- kahju- ja elektrilöögioht. Gaasitorustiku vi- gastamisel plahvatusoht. Veetorustiku vigas- tamisel materiaalne kahju või elektrilöögioht. f Ärge kasutage nürisid või kahjustatud freesiterasid. Nürid ja kahjustatud freesiterad tekitavad suurema hõõrdumise, võivad kinni kiilduda ja põhjustavad massi tasakaalustatuse kadumise. f Ärge hoidke töökoha lähedal süttivaid materjale. Keraamiliste plaatide lõikamisel tekivad kuumad laastud, mis võivad materjalid süüdata. f Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse seadme üle. Sümbolid Järgnevad sümbolid võivad olla seadme kasutamisel olulised. Pidage palun sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab. Teil seadet käsitseda paremini ja ohutumalt. Sümbol Tähendus f Kandke kaitseprille. f Kandke kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist. f Kandke tolmukaitsemaski. OBJ_BUCH-1209-004.book Page 218 Wednesday, March 2, 2011 2:00 PMEesti | 219 Bosch Power Tools 2 610 016 614 | (2.3.11) Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutus- juhendi lugemise ajaks lahti. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud plaatide (keraamilised, graniit-, marmor-, looduskiviplaadid) puurimiseks ja freesimiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Lehtvõti avaga 17 mm 2 Käepideme lint 3 Ülemutter 4 Äratõmbeava 5 Freesimissügavuse regulaator 6 Kinnitushoob 7 Reguleeritav alustald 8 Tuli 9 Lüliti (sisse/välja) 10 Pöörete arvu regulaator 11 Kinnitusava vooliku kinnitusklambri jaoks 12 Käepide (isoleeritud haardepind) 13 Tsang 14 Padrun 15 Spindlilukustusnupp 16 Freesitera* 17 Äratõmbevoolik* 18 Imivooliku kinnitusklamber * 19 Õõneskroonpuur * *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 82 dB(A); müravõim- suse tase 93 dB(A). Mõõtemääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsiooni koguväärtus (kolme suuna vektor- summa), mõõdetud EN 60745 kohaselt: vibratsioon a

, mõõtemääramatus K= 1,5m/s

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõte- meetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsiooni- tase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada. Plaadifrees GTR 30 CE Professional Tootenumber 3 601 F0C 0.. Nimivõimsus W 701 Tühikäigupöörded min

15000 – 30000 Pöörete arvu reguleerimine

Kaal EPTA-Procedure 01/2003 järgi kg 1,5 Kaitseaste /II Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev. OBJ_BUCH-1209-004.book Page 219 Wednesday, March 2, 2011 2:00 PM220 | Eesti 2 610 016 614 | (2.3.11) Bosch Power Tools Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendama- ta. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibrat- siooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehni- lised andmed“ kirjeldatud toode vastab järg- mistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2004/108/EÜ, 2006/42/EÜ. Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaaž f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Käepideme lindi reguleerimine (vtjoonistA) f Elektrilise tööriistaga ohutu töö tagamiseks reguleerige käepideme lint välja vastavalt oma käe suurusele. – Avage takjakinnitus käepideme lindil 2. – Hoidke elektrilist tööriista käega ja vajaduse korral sulgege lühike lapats. – Pingutage käepideme lindi 2 pikka lapatsit ja sulgege takjakinnitus. Reguleeritava alustalla paigaldamine (vtjoonistB) Freesimiseks tuleb paigaldada alustald 7. – Avage kinnitushoob 6. – Seadke elektrilisel tööriistal olevad märgistused ja alustallal 7 olevad märgistused joonisel näidatud viisil kohakuti. – Lükake alustald 7 lõpuni ja sulgege kinnitushoob 6. Tsangi vahetamine (vt joonist C) Olenevalt kasutatavast freesiterast tuleb enne freesitera paigaldamist vahetada tsang 13. Kui freesitera jaoks sobiv tsang on juba paigaldatud, tegutsege vastavalt punktile „Freesimissügavuse reguleerimine“. Tsang 13 peab olema ülemutris teatava lõtkuga. Ülemutrit 3 peab olema kerge monteerida. Kui ülemutter või tsang on vigastatud, vahetage need kohe välja. – Vajutage spindlilukustusnupp 15 alla ja hoidke seda all. Vajaduse korral pöörake mootorispindlit käega, kuni see lukustub. – Keerake ülemutter 3 lehtvõtmega 1 lahti. – Vabastage spindlilukustusnupp. – Vajaduse korral puhastage kõik monteeritavad osad enne kokkupanekut pehme pintsli või suruõhuga. – Asetage ülemutter padrunisse 14. – Keerake ülemutter kinni. f Ärge pingutage tsangi koos mutriga kinni, kui freesitera ei ole paigaldatud. Vastasel korral võib tsang kahjustuda. Freesitera paigaldamine (vt joonist D) f Freesiterade paigaldamisel ja vahetamisel on soovitav kanda kaitsekindaid. Freesiterad lähevad töötamisel kuumaks. Sobivad originaalfreesiterad Boschi rikkalikust lisatarvikute programmist on saadaval müügiesindustes. Kasutage ainult terveid ja puhtaid freesiterasid. – Vajutage spindlilukustusnupp 15 alla ja hoidke seda all. Vajaduse korral pöörake mootorispindlit käega, kuni see lukustub. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1209-004.book Page 220 Wednesday, March 2, 2011 2:00 PMEesti | 221 Bosch Power Tools 2 610 016 614 | (2.3.11) – Keerake ülemutter 3 lehtvõtmega 1 (ava laius 17 mm) suunas n lahti. – Lükake freesitera 16 tsangi 13 kuni freesitera sabal oleva märgistuseni või nii, et freesitera sabast on näha veel ca 5 mm. – Pingutage ülemutter 3 lehtvõtmega 1 (ava laius 17 mm) suunas o kinni. – Vabastage spindlilukustusnupp. f Ärge pingutage tsangi koos mutriga kinni, kui freesitera ei ole paigaldatud. Vastasel korral võib tsang kahjustuda. Tolmu/saepuru äratõmme f Keraamiliste plaatide tolm (kvartsitolm) või looduskivi tolm (mineraalne tolm) võivad kahjustada tervist. Tolmuga kokkupuute või tolmu sissehingamise tagajärjel võib seadme kasutajal või läheduses viibivatel isikutel tekkida allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, nt kvartsitolm on kantserogeenne. Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Tolmuimeja ühendamine (vt joonist E) Ühendage imivoolik 17 (lisatarvik) tolmueemaldusliitmikuga 4. Ühendage imivoolik 17 tolmuimejaga (lisatarvik). Seadme võib ühendada kaugjuhtimis- automaatikaga varustatud Boschi universaal- tolmuimejaga. See käivitub elektrilise tööriista sisselülitamisel automaatselt. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltol- muimejat. Kinnitusklambri ja imivooliku paigaldamine kinnitusklambri kinnitusavasse (vt joonist F) Kinnitusklambri 18 ja imivooliku 17 paigaldamiseks lükake mõlemad kinnitusklambri kinnitusavasse 11. Kasutus Freesimissügavuse reguleerimine (vtjoonistG) f Freesimissügavust tohib reguleerida vaid siis, kui seade on välja lülitatud. Freesimissügavuse reguleerimiseks toimige järgnevalt: – Asetage seade koos monteeritud freesiteraga töödeldavale toorikule. – Keerake lahti freesimisügavuse regulaatori 5 pöördnupp, nii et alustald 7 on vabalt liikuv. – Alustalda 7 üles ja alla lükates reguleerige välja soovitud freesimissügavus. – Tarvik peaks ulatuma vähemalt 5 mm üle töödeldava tooriku. – Keerake freesimissügavuse regulaatori 5 pöördnupp kinni. – Kontrollige seadistatud freesimissügavust praktilise katse käigus ja korrigeerige seda vajaduse korral. Seadme kasutuselevõtt f Pöörake tähelepanu võrgupingele! Võrgu- pinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Pöörete arvu valik Pöörete arvu regulaatoriga 10 saate vajalikku pöörete arvu reguleerida ka töötamise ajal. 15– 20 madalad pöörded 20 – 25 keskmised pöörded 25 – 30 kõrged pöörded Pärast pikemaajalist tööd madalatel pööretel tuleks seadmel jahtumiseks lasta koormuseta töötada umbes 3 minutit maksimaalpööretel. OBJ_BUCH-1209-004.book Page 221 Wednesday, March 2, 2011 2:00 PM222 | Eesti 2 610 016 614 | (2.3.11) Bosch Power Tools Sisse-/väljalülitus f Enne võrgupistiku ühendamist pistikupessa kontrollige, kas lüliti (sisse/välja) 9 on väljalülitatud asendis. Vastasel korral võib elektriline tööriist soovimatult käivituda ja põhjustada vigastusi. Enne sisse-/väljalülitamist reguleerige välja freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. Seadme kasutuselevõtuks lükake lüliti (sisse/välja) 9 ette. Et lukustada lülitit (sisse/välja) 9, vajutage lüliti (sisse/välja) 9 esiosa alla, kuni lüliti fikseerub kohale. Tuli 8 süttib elektrilise tööriista sisselülitamisel ja valgustab tööpiirkonda vajaduse korral. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 9 või kui see on lukustatud, vajutage lüliti (sisse/välja) 9 tagumine osa korraks alla ja vabastage siis. Konstantelektroonika Konstantelektroonika hoiab pöörete arvu tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase töö. Sujuv käivitus Elektrooniline sujuv käivitus piirab pöördemomenti käivitamisel ja pikendab mootori eluiga. Tööjuhised Väljalõike freesimine (vt jooniseid H–I) Veenduge, et aluspinnal ei ole takistusi. – Kinnitage toorik. – Töötamise ajal hoidke seadet tugevasti käepidemest 12. – Asetage sisselülitatud tööriist töödeldava tooriku peale ja uputage freesitera mõõduka survega ca 30– 45° nurga all ringikujuliste liigutustega toorikuse. – Liigutage elektrilist tööriista piki lõikejoont kergelt üles ja alla. – Andes seadmele ühtlase ettenihke alustage freesimist. – Lülitage seade välja. Ärge asetage seadet käest enne, kui freesitera on seiskunud. Freesimine õõneskroonpuuriga (vt jooniseid J – L) Augu freesimiseks keraamilisse plaati või seina kasutatakse õõneskroonpuuri 19. – Kinnitage toorik. – Töötamise ajal hoidke seadet tugevasti käepidemest 12. – Asetage sisselülitatud tööriist töödeldava tooriku peale ja uputage tarvik mõõduka survega ca 30– 45° nurga all toorikuse. – Juhtige elektrilist tööriista ca 15° nurga all ringikujuliselt. – Veenduge, et õõneskroonpuur 19 ei kuumene üle. Kui õõneskroonpuuri läbimõõt on väiksem kui 12 mm, tagage piisav jahutus, nt puurige 10 sekundit, laske jahtuda 5 sekundit. – Lülitage elektriline tööriist välja kohe, kui toorik on läbindatud. Tõmmake elektriline tööriist lõikejoonest välja alles siis, kui freesitera on seiskunud. – Torgake südamik nt kruvikeerajaga õõneskroonpuuri 19 külgmistest avadest välja. Hooldus ja teenindus Hooldus ja puhastus f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. OBJ_BUCH-1209-004.book Page 222 Wednesday, March 2, 2011 2:00 PMEesti | 223 Bosch Power Tools 2 610 016 614 | (2.3.11) Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elekt- rilisi tööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. OBJ_BUCH-1209-004.book Page 223 Wednesday, March 2, 2011 2:00 PM224 | Latviešu 2 610 016 614 | (2.3.11) Bosch Power Tools
