BEDIENUNGSANLEITUNG GTR 30 CE Professional BOSCH

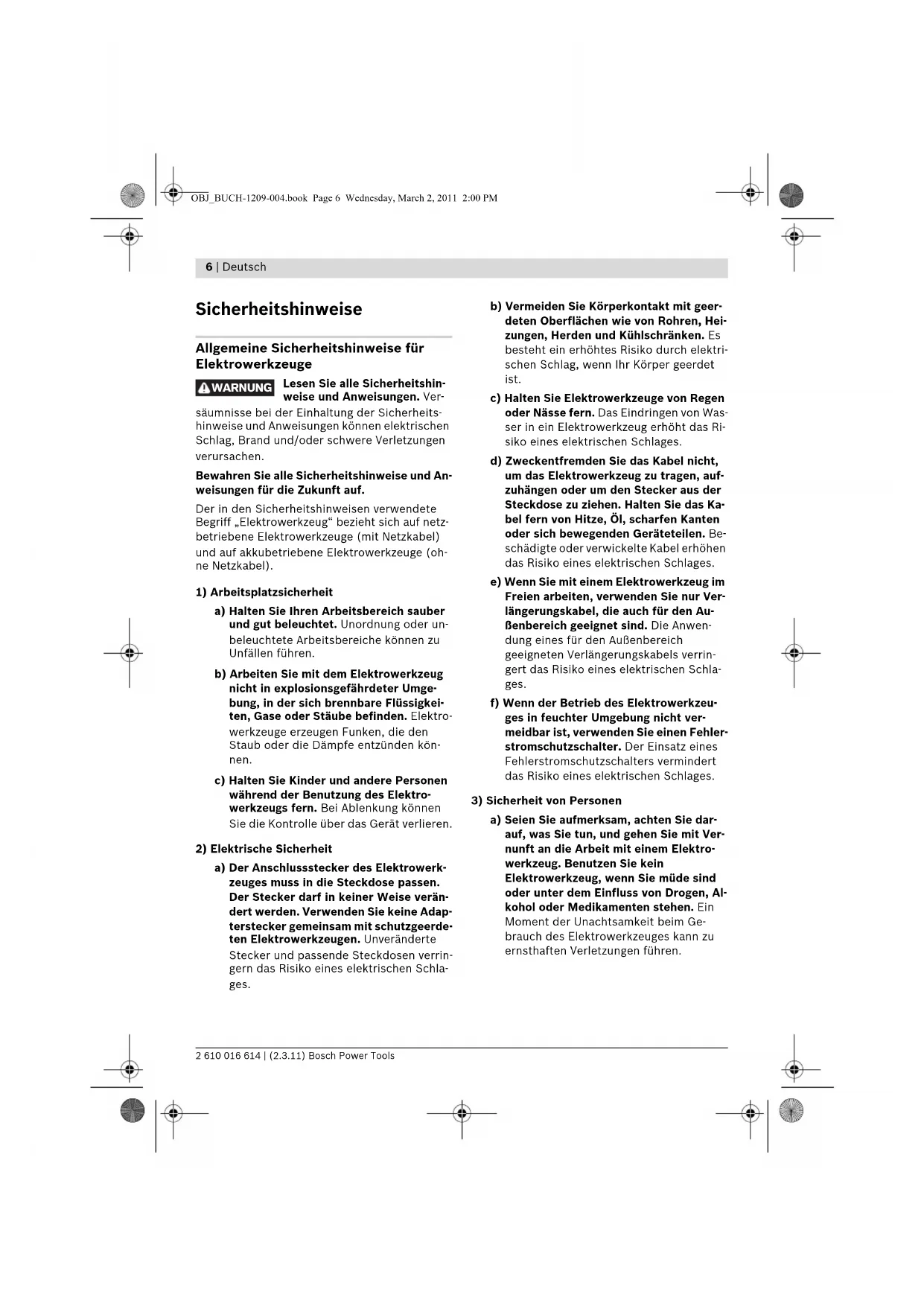

Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (oh- ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kön- nen. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk- zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adap- terstecker gemeinsam mit schutzgeerde- ten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geer- deten Oberflächen wie von Rohren, Hei- zungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhöht das Ri- siko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungskabel, die auch für den Au- ßenbereich geeignet sind. Die Anwen- dung eines für den Außenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schla- ges. f) Wenn der Betrieb des Elektrowerkzeu- ges in feuchter Umgebung nicht ver- meidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar- auf, was Sie tun, und gehen Sie mit Ver- nunft an die Arbeit mit einem Elektro- werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Al- kohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. WARNUNG OBJ_BUCH-1209-004.book Page 6 Wednesday, March 2, 2011 2:00 PMDeutsch | 7 Bosch Power Tools 2 610 016 614 | (2.3.11) b) Tragen Sie persönliche Schutzausrüs- tung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeu- ges, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte In- betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf- nehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verlet- zungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lan- ge Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangein- richtungen montiert werden können, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub ver- ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdo- se und/oder entfernen Sie den Akku, be- vor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge außerhalb der Reichweite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorg- falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Un- fälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. OBJ_BUCH-1209-004.book Page 7 Wednesday, March 2, 2011 2:00 PM8 | Deutsch 2 610 016 614 | (2.3.11) Bosch Power Tools g) Verwenden Sie Elektrowerkzeug, Zube- hör, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksich- tigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Fräsen f Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da der Fräser das ei- gene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag füh- ren. f Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann. f Die zulässige Drehzahl des Einsatzwerkzeu- ges muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden. f Fräser oder anderes Zubehör müssen genau in die Werkzeugaufnahme (Spannzange) Ih- res Elektrowerkzeuges passen. Einsatz- werkzeuge, die nicht genau in die Werkzeug- aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. f Führen Sie das Elektrowerkzeug nur einge- schaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück ver- hakt. f Kommen Sie mit Ihren Händen nicht in den Fräsbereich und an den Fräser. Es besteht Verletzungsgefahr. f Fräsen Sie nie über Metallgegenstände, Nä- gel oder Schrauben. Der Fräser kann beschä- digt werden und zu erhöhten Vibrationen führen. f Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu- spüren, oder ziehen Sie die örtliche Versor- gungsgesellschaft hinzu. Kontakt mit Elek- troleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gaslei- tung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschä- digung. f Verwenden Sie keine stumpfen oder be- schädigten Fräser. Stumpfe oder beschädig- te Fräser verursachen eine erhöhte Reibung, können eingeklemmt werden und führen zu Unwucht. f Halten Sie keine brennbaren Materialien in der Nähe Ihres Arbeitsplatzes. Beim Bear- beiten von Fliesen entstehen heiße Material- späne, welche Feuer entfachen können. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es able- gen. Das Einsatzwerkzeug kann sich verha- ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. OBJ_BUCH-1209-004.book Page 8 Wednesday, March 2, 2011 2:00 PMDeutsch | 9 Bosch Power Tools 2 610 016 614 | (2.3.11) Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Produkt- und Leistungs- beschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Dar- stellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Bohren und Fräsen von Fliesen (Keramik, Granit, Mar- mor, Feinsteinzeug, Naturstein) ohne Verwen- dung von Wasser. Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Elek- trowerkzeuges auf der Grafikseite. 1 Gabelschlüssel Schlüsselweite 17 mm 2 Griffband 3 Überwurfmutter 4 Absaugstutzen 5 Drehknopf der Frästiefeneinstellung 6 Spannhebel 7 Verstellbare Fußplatte 8 Lampe 9 Ein-/Ausschalter 10 Stellrad Drehzahlvorwahl 11 Aufnahme für Schlauchhalterung 12 Handgriff (isolierte Grifffläche) 13 Spannzange 14 Werkzeugaufnahme 15 Spindel-Arretiertaste 16 Fräser* 17 Absaugschlauch* 18 Halter für Absaugschlauch* 19 Hohlbohrkrone* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Symbol Bedeutung f Tragen Sie eine Schutzbrille. f Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. f Tragen Sie eine Staubschutzmaske. OBJ_BUCH-1209-004.book Page 9 Wednesday, March 2, 2011 2:00 PM10 | Deutsch 2 610 016 614 | (2.3.11) Bosch Power Tools Technische Daten Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektro- werkzeugs beträgt typischerweise: Schalldruck- pegel 82 dB(A); Schallleistungspegel 93 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a

Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein- satz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich re- duzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60745 ge- mäß den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG. Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. Fliesenfräser GTR 30 CE Professional Sachnummer 3 601 F0C 0.. Nennaufnahmeleis- tung W 701 Leerlaufdrehzahl min

15000 – 30000 Drehzahlvorwahl

Anschluss für Staubab- saugung

Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,5 Schutzklasse /II Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länder- spezifischen Ausführungen können diese Angaben vari- ieren. Bitte beachten Sie die Sachnummer auf dem Typen- schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun- gen einzelner Elektrowerkzeuge können variieren. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1209-004.book Page 10 Wednesday, March 2, 2011 2:00 PMDeutsch | 11 Bosch Power Tools 2 610 016 614 | (2.3.11) Griffband einstellen (siehe Bild A) f Stellen Sie das Griffband passend nach Ih- rer Handgröße ein, um ein sicheres Arbei- ten mit dem Elektrowerkzeug zu gewähr- leisten. – Öffnen Sie den Klettverschluss am Griffband

– Halten Sie das Elektrowerkzeug mit Ihrer Hand und schließen Sie ggf. die kurze La- sche. – Spannen Sie die lange Lasche des Griffban- des 2 und schließen Sie den Klettverschluss. Verstellbare Fußplatte montieren (siehe Bild B) Zum Fräsen muss die Fußplatte 7 montiert wer- den. – Öffnen Sie den Spannhebel 6. – Bringen Sie die Markierungen auf dem Elek- trowerkzeug und der Fußplatte 7 wie im Bild gezeigt zur Deckung. – Schieben Sie die Fußplatte 7 bis zum An- schlag und schließen Sie den Spannhebel 6. Spannzange wechseln (siehe Bild C) Je nach verwendetem Fräser müssen Sie vor dem Einsetzen des Fräsers die Spannzange 13 wechseln. Ist die richtige Spannzange für Ihren Fräser be- reits montiert, folgen Sie den Arbeitsschritten im Abschnitt „Frästiefe einstellen“. Die Spannzange 13 muss mit etwas Spiel in der Überwurfmutter sitzen. Die Überwurfmutter 3 muss leicht zu montieren sein. Sollte die Über- wurfmutter oder die Spannzange beschädigt sein, ersetzen Sie diese sofort. – Drücken Sie die Spindel-Arretiertaste 15 und halten Sie diese gedrückt. Drehen Sie gege- benenfalls die Motorspindel von Hand, bis sie arretiert wird. – Schrauben Sie die Überwurfmutter 3 mit dem Gabelschlüssel 1 ab. – Lassen Sie die Spindel-Arretiertaste los. – Falls erforderlich, reinigen Sie vor dem Zu- sammenbau alle zu montierenden Teile mit einem weichen Pinsel oder durch Ausblasen mit Druckluft. – Setzen Sie die Überwurfmutter in die Werk- zeugaufnahme 14 ein. – Ziehen Sie die Überwurfmutter lose an. f Ziehen Sie die Spannzange mit der Über- wurfmutter keinesfalls fest, solange kein Fräser montiert ist. Die Spannzange kann sonst beschädigt werden. Fräser einsetzen (siehe Bild D) f Zum Einsetzen und Wechseln von Fräsern wird das Tragen von Schutzhandschuhen empfohlen. Fräser werden bei der Bearbei- tung heiß. Original-Fräser aus dem umfangreichen Bosch- Zubehörprogramm erhalten Sie bei Ihrem Fach- händler. Setzen Sie nur einwandfreie und saubere Fräser ein. – Drücken Sie die Spindel-Arretiertaste 15 und halten Sie diese gedrückt. Drehen Sie gege- benenfalls die Motorspindel von Hand, bis sie arretiert wird. – Lösen Sie die Überwurfmutter 3 mit dem Ga- belschlüssel 1 (Schlüsselweite 17 mm) durch Drehen in Richtung n. – Schieben Sie den Fräser 16 bis zur Markie- rung auf dem Fräserschaft in die Spannzange 13 ein oder bis noch ca. 5 mm des Werkzeug- schaftes sichtbar sind. – Ziehen Sie die Überwurfmutter 3 mit dem Gabelschlüssel 1 (Schlüsselweite 17 mm) durch Drehen in Richtung o fest. – Lassen Sie die Spindel-Arretiertaste los. f Ziehen Sie die Spannzange mit der Über- wurfmutter keinesfalls fest, solange kein Fräser montiert ist. Die Spannzange kann sonst beschädigt werden. OBJ_BUCH-1209-004.book Page 11 Wednesday, March 2, 2011 2:00 PM12 | Deutsch 2 610 016 614 | (2.3.11) Bosch Power Tools Staub-/Späneabsaugung f Stäube von Keramikfliesen (Quarzstaub) oder Naturstein (Mineralstäube) können ge- sundheitsschädlich sein. Berühren oder Ein- atmen der Stäube können allergische Reakti- onen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Per- sonen hervorrufen. Bestimmte Stäube wie Quarzstäube gelten zum Teil als krebserzeugend. Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Mate- rial geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeits- platzes. – Es wird empfohlen, eine Atemschutzmas- ke mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschrif- ten für die zu bearbeitenden Materialien. Staubabsaugung anschließen (siehe Bild E) Stecken Sie den Absaugschlauch 17 (Zubehör) auf den Absaugstutzen 4. Verbinden Sie den Ab- saugschlauch 17 mit einem Staubsauger (Zube- hör). Das Elektrowerkzeug kann direkt an die Steck- dose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden. Dieser wird beim Einschalten des Elektrowerk- zeuges automatisch gestartet. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Halter mit Absaugschlauch an Aufnahme für Schlauchhalterung montieren (siehe Bild F) Befestigen Sie den Halter 18 und den Absaug- schlauch 17 durch Einschieben in die Aufnahme für die Schlauchhalterung 11. Betrieb Frästiefe einstellen (siehe Bild G) f Die Einstellung der Frästiefe darf nur bei ausgeschaltetem Elektrowerkzeug erfol- gen. Zur Einstellung der Frästiefe gehen Sie wie folgt vor: – Setzen Sie das Elektrowerkzeug mit montier- tem Fräser auf das zu bearbeitende Werk- stück. – Lösen Sie die den Drehknopf der Frästiefen- einstellung 5, so dass die Fußplatte 7 frei be- weglich ist. – Stellen Sie durch Auf- oder Abschieben der Fußplatte 7 die gewünschte Frästiefe ein. – Das Einsatzwerkzeug sollte mindestens 5 mm über das Werkstück hinausragen. – Drehen Sie den Drehknopf der Frästiefenein- stellung 5 fest. – Überprüfen Sie die vorgenommene Einstel- lung der Frästiefe durch einen praktischen Versuch und korrigieren Sie diese gegebe- nenfalls. Inbetriebnahme f Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Anga- ben auf dem Typenschild des Elektrowerk- zeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Drehzahl vorwählen Mit dem Stellrad Drehzahlvorwahl 10 können Sie die benötigte Drehzahl auch während des Betriebes vorwählen. 15– 20 niedrige Drehzahl 20 – 25 mittlere Drehzahl 25 – 30 hohe Drehzahl Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen. OBJ_BUCH-1209-004.book Page 12 Wednesday, March 2, 2011 2:00 PMDeutsch | 13 Bosch Power Tools 2 610 016 614 | (2.3.11) Ein-/Ausschalten f Prüfen Sie vor dem Einstecken des Netzste- ckers, ob der Ein-/Ausschalter 9 ausge- schaltet ist. Das Elektrowerkzeug kann sonst unbeabsichtigt anlaufen und zu Verletzungen führen. Stellen Sie vor dem Ein-/Ausschalten die Fräs- tiefe ein, siehe Abschnitt „Frästiefe einstellen“. Schieben Sie zur Inbetriebnahme des Elektro- werkzeuges den Ein-/Ausschalter 9 nach vorn. Zum Feststellen des Ein-/Ausschalters 9 drü- cken Sie den Ein-/Ausschalter 9 vorn herunter, bis er einrastet. Die Lampe 8 leuchtet bei eingeschaltetem Elek- trowerkzeug und ermöglicht das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtver- hältnissen. Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 9 los bzw. wenn arre- tiert ist, drücken Sie den Ein-/Ausschalter 9 kurz hinten herunter und lassen ihn dann los. Konstantelektronik Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewähr- leistet eine gleichmäßige Arbeitsleistung. Sanftanlauf Der elektronische Sanftanlauf begrenzt das Drehmoment beim Einschalten und erhöht die Lebensdauer des Motors. Arbeitshinweise Fräsen eines Ausschnitts (siehe Bilder H–I) Achten Sie darauf, dass der Untergrund frei von Hindernissen ist. – Spannen Sie das Werkstück fest. – Halten Sie das Elektrowerkzeug während des Arbeitens fest am Handgriff 12. – Führen Sie das eingeschaltete Elektrowerk- zeug an das zu bearbeitende Werkstück her- an und tauchen mit mäßigem Druck in einem Winkel von ca. 30 – 45° mit kreisenden Bewe- gungen in das Werkstück ein. – Führen Sie mit dem Elektrowerkzeug leichte Auf- und Abbewegungen entlang der Aus- schnittlinie durch. – Führen Sie den Fräsvorgang mit gleichmäßi- gem Vorschub aus. – Schalten Sie das Elektrowerkzeug aus. Legen Sie das Elektrowerkzeug nicht ab, bevor der Fräser zum Stillstand gekommen ist. Fräsen mit der Hohlbohrkrone (siehe Bilder J–L) Zum Fräsen eines Lochs in eine Fliese oder z.B. in die Wand, wird die Hohlbohrkrone 19 einge- setzt. – Spannen Sie das Werkstück fest. – Halten Sie das Elektrowerkzeug während des Arbeitens fest am Handgriff 12. – Führen Sie das eingeschaltete Elektrowerk- zeug an das zu bearbeitende Werkstück her- an und tauchen mit mäßigem Druck in einem Winkel von ca. 30 – 45° in das Werkstück ein. – Führen Sie in einem Winkel von ca. 15° mit dem Elektrowerkzeug leicht kreisende Bewe- gungen durch. – Achten Sie darauf, die Hohlbohrkrone 19 nicht zu überhitzen. Sorgen Sie bei der Ver- wendung von Hohlbohrkronen mit einem Durchmesser kleiner als 12 mm für ausrei- chende Kühlung, z.B. 10 sek. Bohren, 5 sek. Kühlen. – Schalten Sie das Elektrowerkzeug aus, so- bald das Werkstück durchbohrt wurde. Zie- hen Sie das Elektrowerkzeug erst heraus, nachdem der Fräser zum Stillstand gekom- men ist. – Stoßen Sie das Abfallstück z.B. mit einem Schraubendreher durch die seitlichen Öff- nungen aus der Hohlbohrkrone 19 heraus. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. OBJ_BUCH-1209-004.book Page 13 Wednesday, March 2, 2011 2:00 PM14 | Deutsch 2 610 016 614 | (2.3.11) Bosch Power Tools f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfal- len, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerk- zeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen ger- ne bei Fragen zu Kauf, Anwendung und Einstel- lung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Hand- werk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeu- ge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeu- ge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Nur für EU-Länder: Gemäß der Europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt ge- sammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Änderungen vorbehalten. OBJ_BUCH-1209-004.book Page 14 Wednesday, March 2, 2011 2:00 PMEnglish | 15 Bosch Power Tools 2 610 016 614 | (2.3.11)
