KÄYTTÖOHJE GTR 30 CE Professional BOSCH

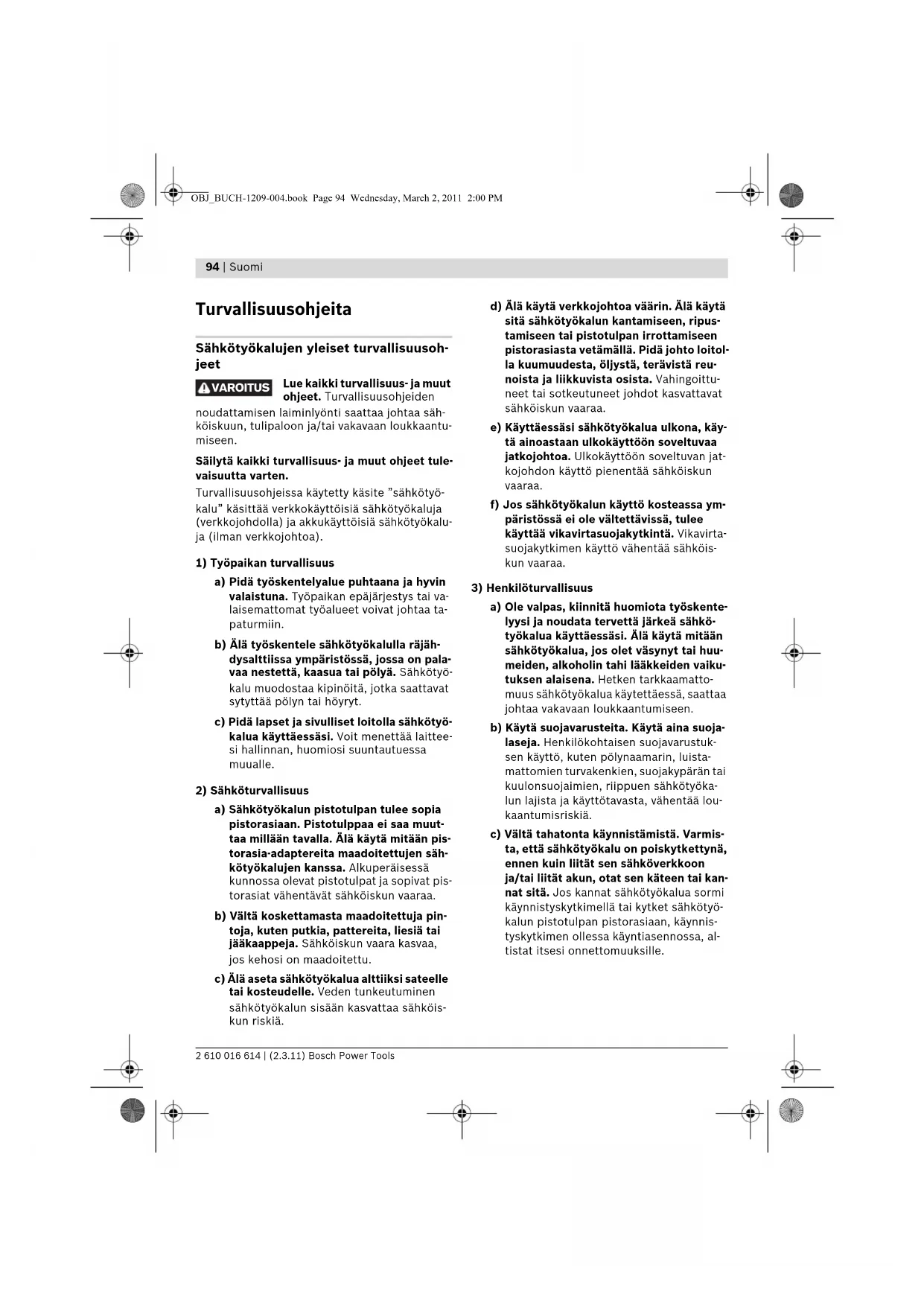

Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusoh- jeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa säh- köiskuun, tulipaloon ja/tai vakavaan loukkaantu- miseen. Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyö- kalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökalu- ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai va- laisemattomat työalueet voivat johtaa ta- paturmiin. b) Älä työskentele sähkötyökalulla räjäh- dysalttiissa ympäristössä, jossa on pala- vaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyö- kalua käyttäessäsi. Voit menettää laittee- si hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muut- taa millään tavalla. Älä käytä mitään pis- torasia-adaptereita maadoitettujen säh- kötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pis- torasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pin- toja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköis- kun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripus- tamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitol- la kuumuudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahingoittu- neet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jat- kojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ym- päristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirta- suojakytkimen käyttö vähentää sähköis- kun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente- lyysi ja noudata tervettä järkeä sähkö- työkalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tahi lääkkeiden vaiku- tuksen alaisena. Hetken tarkkaamatto- muus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suoja- laseja. Henkilökohtaisen suojavarustuk- sen käyttö, kuten pölynaamarin, luista- mattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyöka- lun lajista ja käyttötavasta, vähentää lou- kaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmis- ta, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kan- nat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyö- kalun pistotulpan pistorasiaan, käynnis- tyskytkimen ollessa käyntiasennossa, al- tistat itsesi onnettomuuksille. VAROITUS OBJ_BUCH-1209-004.book Page 94 Wednesday, March 2, 2011 2:00 PMSuomi | 95 Bosch Power Tools 2 610 016 614 | (2.3.11) d) Poista kaikki säätötyökalut ja ruuvital- tat, ennen kuin käynnistät sähkötyöka- lun. Työkalu tai avain, joka sijaitsee lait- teen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huo- lehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hal- lita sähkötyökalua odottamattomissa ti- lanteissa. f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä-

sittely a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopi- vaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jol- le sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytki- mestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytki- mellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulot- tuvilta, kun niitä ei käytetä. Älä anna sel- laisten henkilöiden käyttää sähkötyöka- lua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkö- työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteetto- masti, eivätkä ole puristuksessa sekä, et- tä siinä ei ole murtuneita tai vahingoittu- neita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat en- nen käyttöä. Monen tapaturman syyt löy- tyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaih- totyökaluja jne. näiden ohjeiden mukai- sesti. Ota tällöin huomioon työolosuh- teet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaa- rallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammatti- henkilöiden korjata sähkötyökalusi ja hy- väksy korjauksiin vain alkuperäisiä vara- osia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Jyrsimien turvallisuusohjeet f Tartu sähkötyökaluun vain kahvojen eriste- pinnoista, koska jyrsin saattaa osua omaan sähköjohtoon. Kosketus jännitteiseen joh- toon voi tehdä myös sähkötyökalun metalli- osat jännitteisiksi ja johtaa sähköiskuun. f Kiinnitä ja varmista työkappale tukevaan alustaan ruuvipuristimin tai muulla tavalla. Jos pidät työkappaletta vain kädessä tai ke- hoasi vasten se, on epävakaa, mikä saattaa johtaa hallinnan menettämiseen. f Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyöka- lussa mainittu suurin kierrosluku. Lisätarvi- ke, joka pyörii sallittua suuremmalla nopeu- della, saattaa tuhoutua. OBJ_BUCH-1209-004.book Page 95 Wednesday, March 2, 2011 2:00 PM96 | Suomi 2 610 016 614 | (2.3.11) Bosch Power Tools f Jyrsinterien ja muiden tarvikkeiden tulee sopia täsmälleen sähkötyökalusi työkalun- pitimeen (kiristysleukaan). Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyökalun työ- kalunpitimeen pyörivät epätasaisesti, tärise- vät hyvin voimakkaasti ja saattavat johtaa työ- kalun hallinnan menettämiseen. f Vie ainoastaan käynnissä oleva sähkötyöka- lu työkappaletta vasten. Muussa tapaukses- sa on olemassa takaiskun vaara, vaihtotyöka- lun tarttuessa työkappaleeseen. f Pidä kädet loitolla jyrsintäalueelta ja jyrsin- terästä. Loukkaantumisvaara. f Älä koskaan jyrsi metallikohteiden, naulo- jen tai ruuvien yli. Jyrsinterä voi vahingoittua ja aiheuttaa voimakkaampaa värinää. f Käytä sopivia etsintälaitteita piilossa olevi- en syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipa- loon ja sähköiskuun. Kaasuputken vahingoit- taminen saattaa johtaa räjähdykseen. Vesi- johtoputken puhkaisu aiheuttaa aineellista vahinkoa. f Tylsiä tai vioittuneita jyrsinteriä ei saa käyt- tää. Tylsä tai vioittunut jyrsinterä aiheuttaa suuremman kitkan, voi juuttua kiinni sekä pyörii epätasaisesti. f Älä säilytä palavia aineita työpaikan lähei- syydessä. Laattoja työstettäessä syntyy kuu- mia ainelastuja, jotka voivat sytyttää tulen. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihto- työkalu saattaa juuttua kiinni johtaen sähkö- työkalun hallinnan menettämiseen. Tunnusmerkit Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi sähkötyökaluasi. Opettele merkit ja nii- den merkitys. Merkkien oikea tulkinta auttaa sinua käyttämään sähkötyökaluasi paremmin ja turval- lisemmin. Tunnusmerkki Merkitys f Käytä suojalaseja. f Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. f Käytä pölynsuojanaamaria. OBJ_BUCH-1209-004.book Page 96 Wednesday, March 2, 2011 2:00 PMSuomi | 97 Bosch Power Tools 2 610 016 614 | (2.3.11) Tuotekuvaus Lue kaikki turvallisuus- ja muut oh- jeet. Turvallisuusohjeiden noudat- tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjet- ta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu laattojen (keramiik- ka, graniitti, marmori, hienokiviaines, luonnonki-

vi) poraamiseen ja jyrsintään ilman veden käyt-

töä. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiik- kasivussa olevaan sähkötyökalun kuvaan. 1 Kiintoavain, avainväli 17 mm 2 Tukihihna 3 Kytkinmutteri 4 Imunysä 5 Jyrsintäsyvyyden säätönuppi 6 Kiristysvipu 7 Säädettävä jalkalevy 8 Lamppu 9 Käynnistyskytkin 10 Kierrosluvun asetuksen säätöpyörä 11 Letkunpitimen kiinnike 12 Kahva (eristetty kädensija) 13 Kiristysleukaistukka 14 Työkalunpidin 15 Karan lukituspainike 16 Jyrsinterä* 17 Imuletku* 18 Imuletkun pidike* 19 Rengasmainen kairankruunu* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvike- luettelon tarvikeohjelmastamme. Tekniset tiedot Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mu- kaan. Laitteen tyypillinen A-painotettu äänen paineta- so on: Äänen painetaso 82 dB(A); äänen tehota- so 93 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn kokonaisarvot (kolmen suunnan vek- torisumma) määritetty EN 60745 mukaan: Värähtelyemissioarvo a

, epävarmuus K= 1,5m/s

Näissä ohjeissa mainittu värähtelytaso on mitat- tu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalu- jen vertailussa. Se soveltuu myös värähtelyrasi- tuksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettu- na, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Laattajyrsin GTR 30 CE Professional Tuotenumero 3 601 F0C 0.. Ottoteho W 701 Tyhjäkäyntikierrosluku min

15000 – 30000 Kierrosluvun esivalinta

Paino vastaa EPTA-Procedure 01/2003 kg 1,5 Suojausluokka /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikke-avilla jännitteillä ja maakohtaisissa malleissa nämä tie-dot voivat vaihdella.Ota huomioon sähkötyökalusi mallikilvessä oleva tuote-numero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. OBJ_BUCH-1209-004.book Page 97 Wednesday, March 2, 2011 2:00 PM98 | Suomi 2 610 016 614 | (2.3.11) Bosch Power Tools Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huo- mioon myös se aika, jolloin laite on sammutettu- na tai käy, mutta sitä ei tosiasiassa käytetä. Tä- mä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suo- jaksi värähtelyn vaikutukselta, kuten esimerkik- si: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organi- sointi. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että koh- dassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakir- joja: EN 60745 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus f Irrota pistotulppa pistorasiasta ennen kaik- kia sähkötyökaluun kohdistuvia töitä. Tukihihnan säätö (katso kuva A) f Säädä tukihihna sopivaksi kädellesi, jotta turvallinen työskentely sähkötyökalun kanssa olisi taattu. – Avaa tukihihnan 2 tarrasulku. – Pidä sähkötyökalu kädessäsi ja sulje hihnan lyhyt puoli. – Kiristä tukihihnan 2 pitkä puoli ja sulje tarra- sulku. Säädettävän jalkalevyn asennus (katso kuva B) Jyrsintää varten täytyy jalkalevy 7 asentaa. – Avaa kiristysvipu 6. – Saata sähkötyökalussa ja jalkalevyssä 7 ole- vat merkit päällekkäin kuvan osoittamalla ta- valla. – Työnnä jalkalevy 7 vasteeseen asti ja sulje ki- ristysvipu 6. Kiristysleukaistukan vaihto (katso kuva C) Riippuen käytettävästä jyrsinterästä, tulee sinun ennen jyrsinterän kiinnitystä vaihtaa kiristysleu- kaistukka 13. Jos jyrsimessä jo on asennettuna oikea kiristys- leukaistukka jyrsinterääsi varten, jatka työvai- heet kappaleesta ”Jyrsintäsyvyyden asetus”. Kiristysleukaistukan 13 ja kytkinmutterin välillä on oltava pieni välys. Kytkinmutterin 3 tulee olla helppo asentaa. Jos kytkinmutteri tai kiristysleu- kaistukka on vaurioitunut on se heti uusittava. – Paina karan lukituspainiketta 15 ja pidä se painettuna. Kierrä tarvittaessa moottorin ka- raa käsin, kunnes se lukkiutuu. – Kierrä irti kytkinmutteri 3 kiintoavaimella 1. – Päästä karan lukituspainike vapaaksi. – Puhdista tarvittaessa kaikki asennettavat osat ennen kokoamista pehmeällä siveltimel- lä tai paineilmalla puhaltaen. – Aseta kytkinmutteri työkalunpitimeen 14. – Kiristä kytkinmutteria kevyesti. f Älä koskaan kiristä kiristysleukaa kytkin- mutterilla, ellei siinä ole jyrsintätyökalua. Muussa tapauksessa kiristysleuka saattaa vaurioitua. Jyrsinterän asennus (katso kuva D) f Suosittelemme käyttämään suojakäsineitä jyrsinterien asentamista ja vaihtamista var- ten. Jyrsinterät kuumenevat työstössä. Ammattiliikkeestä saat alkuperäisiä jyrsintyöka- luja kattavasta Bosch-lisätarvikeohjelmasta. Jyrsinterien on oltava ehjiä ja puhtaita. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1209-004.book Page 98 Wednesday, March 2, 2011 2:00 PMSuomi | 99 Bosch Power Tools 2 610 016 614 | (2.3.11) – Paina karan lukituspainiketta 15 ja pidä se painettuna. Kierrä tarvittaessa moottorin ka- raa käsin, kunnes se lukkiutuu. – Avaa kytkinmutteri 3 kiintoavaimella 1 (avain- väli 17 mm) kiertämällä sitä suuntaan n. – Työnnä jyrsinterä 16 jyrsinterän varressa ole- vaan merkkiin asti kiristysleukaistukkaan 13, tai kunnes vielä n. 5 mm työkalun varresta nä- kyy. – Kiristä kytkinmutteri 3 kiintoavaimella 1 (avainväli 17 mm) kiertämällä sitä suuntaan

– Päästä karan lukituspainike vapaaksi. f Älä koskaan kiristä kiristysleukaa kytkin- mutterilla, ellei siinä ole jyrsintätyökalua. Muussa tapauksessa kiristysleuka saattaa vaurioitua. Pölyn ja lastun poistoimu f Keraamisten laattojen (kvartsipöly) tai luon- nonkiven (mineraalipöly) pöly saattaa olla terveydelle haitallista. Pölyn kosketus tai hengitys saattaa johtaa allergisiin reaktioihin ja/tai hengitystiesairauksiin käyttäjällä ja lä- histöllä olevilla henkilöillä. Määrätty pöly, kuten kvartsipöly, luokitellaan karsinogeeniseksi. Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletukses- ta. – Suosittelemme käyttämään suodatus- luokan P2 hengityssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaale- ja. Pölynimun liitäntä (katso kuva E) Työnnä imuletku 17 (lisätarvike) imunysään 4. Liitä imuletku 17 pölynimuriin (lisätarvike). Sähkötyökalu voidaan liittää suoraan kauko- käynnistyksellä varustetun Bosch-yleisimurin pistorasiaan. Tämä käynnistyy automaattisesti, sähkötyökalua käynnistettäessä. Pölynimurin tulee soveltua työstettävälle materi- aalille. Käytä erikoisimuria terveydelle erityisen vaaral- listen, karsinogeenisten tai kuivien pölyjen imu- rointiin. Imuletkulla varustetun pidikkeen asennus let- kunpitimen kiinnikkeeseen (katso kuva F) Kiinnitä pidike 18 ja imuletku 17 työntämällä ne letkunpitimen kiinnikkeeseen 11. Käyttö Jyrsintäsyvyyden asetus (katso kuva G) f Jyrsintäsyvyyden säätö saadaan tehdä aino- astaan sähkötyökalun ollessa poiskytkettynä. Menettele seuraavasti, kun säädät jyrsintäsy- vyyttä: – Aseta sähkötyökalu asennettuine jyrsintätyö- kaluineen työstettävälle työkappaleelle. – Höllää jyrsintäsyvyyden säätönuppia 5 niin, että jalkalevy 7 liikkuu vapaasti. – Aseta haluttu jyrsintäsyvyys siirtämällä jalka- levyä 7 alas- tai ylöspäin. – Vaihtotyökalun tulisi ulottua vähintään 5 mm työkappaleen läpi. – Kierrä jyrsinsyvyyden säätönuppi 5 kiinni. – Tarkista tehty jyrsintäsyvyyden asetus käy- tännön kokeella ja korjaa se tarvittaessa. Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikil- vessä olevia tietoja. 230 V merkittyjä laittei- ta voidaan käyttää myös 220 V verkoissa. Kierrosluvun esivalinta Kierrosluvun esivalinnan säätöpyörällä 10 voit asettaa tarvittavan kierrosluvun myös käytön ai- kana. 15– 20 pieni kierrosluku 20 – 25 keskisuuri kierrosluku 25 – 30 suuri kierrosluku Koneen käytyä pidemmän aikaa pienellä iskulu- vulla, tulee se jäähdyttää, käyttämällä sitä kuor- mittamatta, täydellä kierrosluvulla n. 3 minuuttia. OBJ_BUCH-1209-004.book Page 99 Wednesday, March 2, 2011 2:00 PM100 | Suomi 2 610 016 614 | (2.3.11) Bosch Power Tools Käynnistys ja pysäytys f Tarkista ennen verkkopistotulpan liittämis- tä, että käynnistyskytkin 9 on poiskytketty- nä. Sähkötyökalu saattaa muuten käynnistyä tahattomasti ja aiheuttaa loukkaantumisia. Aseta ennen käynnistystä haluttu jyrsintäsyvyys, katso kappale ”Jyrsintäsyvyyden asetus”. Työnnä sähkötyökalun käyttöä varten käynnis- tyskytkin 9 eteenpäin. Lukitse käynnistyskytkin 9 painamalla käynnis- tyskytkintä 9 edessä alaspäin lukkiutumiseen as- ti. Lamppu 8 palaa, kun sähkötyökalu on käynnissä ja mahdollistaa työalueen valaisun epäsuotuisis- sa valo-olosuhteissa. Sammuta sähkötyökalu päästämällä käynnistys- kytkin 9 vapaaksi tai, jos se on lukittuna painat lyhyesti käynnistyskytkimen 9 takaosaa ja pääs- tat sen sitten vapaaksi. Vakioelektroniikka Vakioelektroniikka pitää kierrosluvun kuormitta- mattomana ja kuormitettuna lähes vakiona, mikä takaa tasaisen työn edistymisen. Pehmeä käynnistys Elektroninen pehmeä käynnistys rajoittaa vään- tömomentin käynnistettäessä ja pidentää moot- torin käyttöikää. Työskentelyohjeita Aukon jyrsiminen (katso kuvat H–I) Tarkista aina, että alustassa ei ole esteitä. – Kiinnitä työkappale. – Pidä työn aikana tukevasti kiinni sähkötyöka- lun kahvasta 12. – Vie käynnissä oleva sähkötyökalu työkappa- letta vasten ja upota terä kiertoliikkeellä ja kohtuullisella paineella n. 30 – 45° kulmassa työkappaleeseen. – Liikuta sähkötyökalua kevein alas ja ylös liik- kein pitkin leikkauslinjaa. – Suorita jyrsintä tasaista syöttöä käyttäen. – Pysäytä sähkötyökalu. Älä aseta sähkötyöka- lua pois, ennen kuin jyrsintätyökalu on pysäh- tynyt kokonaan. Jyrsintä rengasmaisella kairankruunulla (katso kuvat J – L) Käytä rengasmaista kairankruunua 19, kun jyrsit reikiä laattaan tai esim. seinään. – Kiinnitä työkappale. – Pidä työn aikana tukevasti kiinni sähkötyöka- lun kahvasta 12. – Vie käynnissä oleva sähkötyökalu työkappa- letta vasten ja upota terä kohtuullisella pai- neella n. 30 – 45° kulmassa työkappaleeseen. – Tee kevyesti kiertäviä liikkeitä sähkötyökalul- la n. 15° kulmassa. – Varo kuumentamasta rengasmaista kai- rankruunua 19 liikaa. Huolehdi alle 12 mm rengasmaista kairankruunua käyttäessäsi riit- tävästä jäähdytyksestä, esim. jäähdytys 5 s, poraus 10 s. – Pysäytä sähkötyökalu välittömästi, kun olet porannut työkappaleen läpi. Vedä sähkötyö- kalu pois vasta, kun jyrsinterä on pysähtynyt. – Työnnä ulos jäännöskappale rengasmaisen kairankruunun 19 sivuaukoista esim. ruuvital- tan avulla. Hoito ja huolto Huolto ja puhdistus f Irrota pistotulppa pistorasiasta ennen kaik- kia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työs- kennellä hyvin ja turvallisesti. Jos sähkötyökalussa huolellisesta valmistukses- ta ja koestusmenettelystä huolimatta esiintyy vi- kaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy lait- teen mallikilvestä. OBJ_BUCH-1209-004.book Page 100 Wednesday, March 2, 2011 2:00 PMSuomi | 101 Bosch Power Tools 2 610 016 614 | (2.3.11) Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa se- kä varaosia koskeviin kysymyksiin. Räjähdyspii- rustuksia ja tietoja varaosista löydät myös osoit- teesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan di- rektiivin 2002/96/EY ja sen kansal- listen lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyö- kalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyt- töön. Oikeus teknisiin muutoksiin pidätetään. OBJ_BUCH-1209-004.book Page 101 Wednesday, March 2, 2011 2:00 PM102 | Eλληνικά 2 610 016 614 | (2.3.11) Bosch Power Tools
