LIETOŠANAS INSTRUKCIJA GTR 30 CE Professional BOSCH

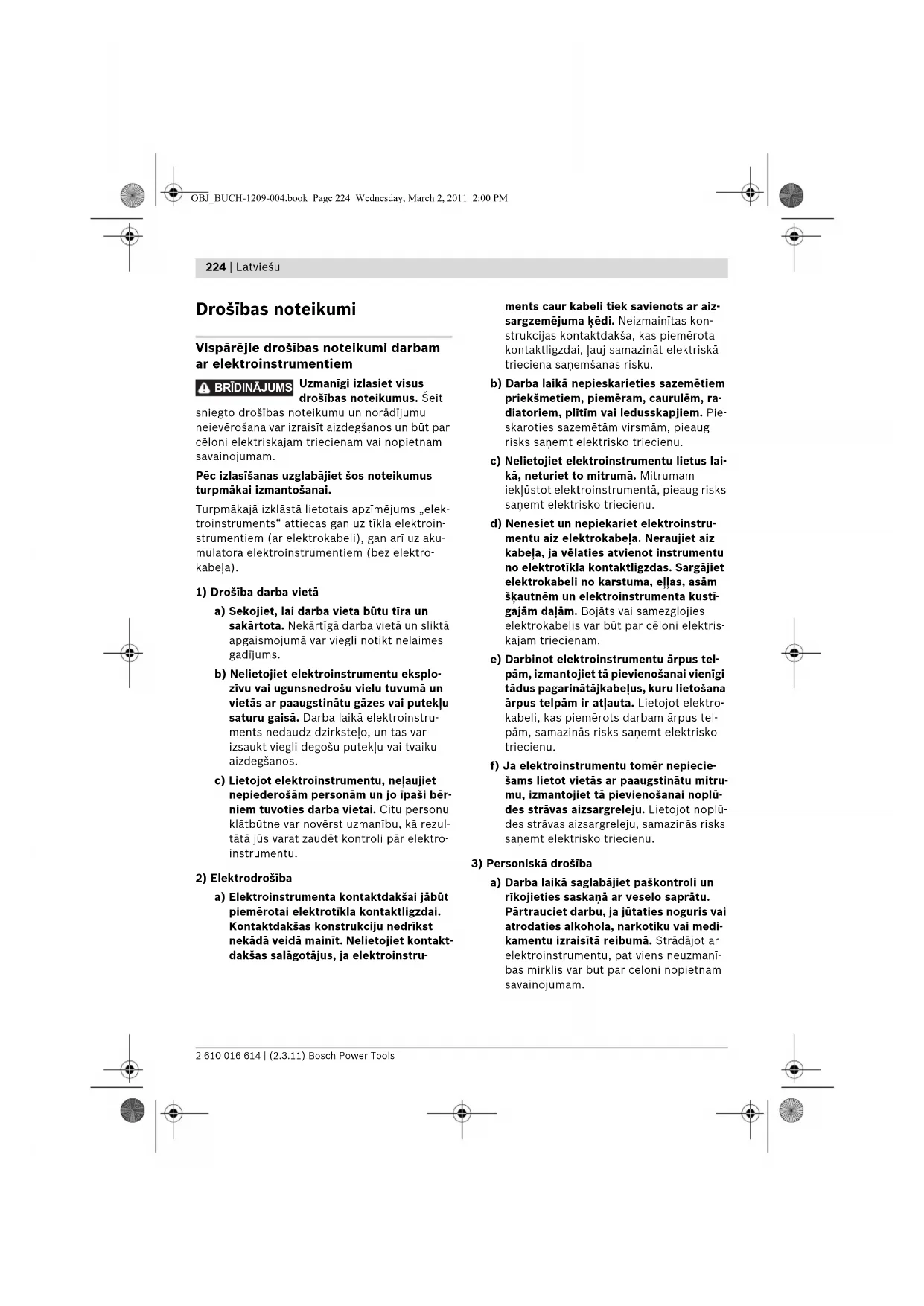

Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums „elek- troinstruments“ attiecas gan uz tīkla elektroin- strumentiem (ar elektrokabeli), gan arī uz aku- mulatora elektroinstrumentiem (bez elektro- kabeļa).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. b) Nelietojiet elektroinstrumentu eksplo- zīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru- ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bēr- niem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezul- tātā jūs varat zaudēt kontroli pār elektro- instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt- dakšas salāgotājus, ja elektroinstru- ments caur kabeli tiek savienots ar aiz- sargzemējuma ķēdi. Neizmainītas kon- strukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, ra- diatoriem, plītīm vai ledusskapjiem. Pie- skaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojiet elektroinstrumentu lietus lai- kā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariet elektroinstru- mentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustī- gajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektris- kajam triecienam. e) Darbinot elektroinstrumentu ārpus tel- pām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektro- kabeli, kas piemērots darbam ārpus tel- pām, samazinās risks saņemt elektrisko triecienu. f) Ja elektroinstrumentu tomēr nepiecie- šams lietot vietās ar paaugstinātu mitru- mu, izmantojiet tā pievienošanai noplū- des strāvas aizsargreleju. Lietojot noplū- des strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

3) Personiskā drošība

a) Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanī- bas mirklis var būt par cēloni nopietnam savainojumam.

OBJ_BUCH-1209-004.book Page 224 Wednesday, March 2, 2011 2:00 PMLatviešu | 225 Bosch Power Tools 2 610 016 614 | (2.3.11) b) Izmantojiet individuālos darba aizsardzī- bas līdzekļus. Darba laikā nēsājiet aiz- sargbrilles. Individuālo darba aizsardzī- bas līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujiet elektroinstrumenta patvaļī- gu ieslēgšanos. Pirms elektroinstrumen- ta pievienošanas elektrotīklam, akumu- latora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārne- sot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektro- instruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīga- jās daļās, var radīt savainojumu. e) Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties sagla- bāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstru- menta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. g) Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, seko- jiet, lai tā būtu pievienota un pareizi dar- botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar elektro-

instrumentiem a) Nepārslogojiet elektroinstrumentu. Kat- ram darbam izvēlieties piemērotu elek- troinstrumentu. Elektroinstruments dar- bojas labāk un drošāk pie nominālās slo- dzes. b) Nelietojiet elektroinstrumentu, ja ir bo- jāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lieto- šanai un to nepieciešams remontēt. c) Pirms elektroinstrumenta apkopes, re- gulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumula- toru. Šādi iespējams novērst elektro- instrumenta nejaušu ieslēgšanos. d) Ja elektroinstruments netiek lietots, uz- glabājiet to piemērotā vietā, kur elek- troinstruments nav sasniedzams bēr- niem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem no- teikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdrau- dēt cilvēku veselību. e) Rūpīgi veiciet elektroinstrumenta apkal- pošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav ie- spiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funk- cionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu sav- laicīgi nomainītas vai remontētas pilnva- rotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstru- ments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektro- instrumenti, kas apgādāti ar asiem griezēj- instrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. OBJ_BUCH-1209-004.book Page 225 Wednesday, March 2, 2011 2:00 PM226 | Latviešu 2 610 016 614 | (2.3.11) Bosch Power Tools g) Lietojiet vienīgi tādus elektroinstrumen- tus, papildpiederumus, darbinstrumen- tus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpat- nības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi frēzēm f Turiet elektroinstrumentu vienīgi aiz izolētajām virsmām, jo frēze var skart paša instrumenta elektrokabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt arī uz instrumenta metāla daļām un kļūt par cēloni elektriskajam triecienam. f Ar skrūvspīļu vai citu stiprinājuma ierīču palīdzību stingri nostipriniet apstrādājamo priekšmetu uz stabila pamata. Ja apstrādājamais priekšmets tiek turēts ar roku vai piespiests ar ķermeni, tas nav stabils un darba gaitā var pārvietoties, kā rezultātā var tikt zaudēta kontrole pār elektroinstrumentu. f Darbinstrumenta pieļaujamajam griešanās ātrumam jābūt ne mazākam par maksimālo griešanās ātrumu, kas norādīts elektroin- strumenta tehniskajos parametros. Piede- rumi, kas rotē ātrāk par pieļaujamo ātrumu, var salūzt. f Frēzēšanas darbinstrumentu vai citu piederumu kāta diametram precīzi jāatbilst darbinstrumenta stiprinājuma ierīces (spīļaptveres) izmēriem. Darbinstrumenti, kas precīzi neatbilst stiprinājuma ierīces izmēriem, nevienmērīgi rotē, ļoti stipri vibrē un var izraisīt kontroles zaudēšanu pār instrumentu. f Kontaktējiet darbinstrumentu ar apstrādā- jamo priekšmetu tikai pēc elektroinstru- menta ieslēgšanas. Tas ļaus izvairīties no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā. f Netuviniet rokas frēzēšanas zonai un frēzei. Tas var radīt savainojumu. f Neapstrādājiet materiālus, kas satur metāla objektus, naglas vai skrūves. Saduroties ar šādiem priekšmetiem, frēzēšanas darbinstru- ments var tikt bojāts, izraisot paaugstinātu vibrāciju. f Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā komunālās saimniecī- bas iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības. f Nelietojiet neasas vai bojātas frēzes. Neasas vai bojātas frēzes rada paaugstinātu berzi, viegli iestrēgt frēzējumā un pazemina frēzēšanas efektivitāti. f Neuzglabājiet viegli degošus materiālus darba vietas tuvumā. Apstrādājot flīzes, no tām atdalās karstas materiāla daļiņas, kas var izraisīt aizdegšanos. f Pirms elektroinstrumenta novietošanas no- gaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu. OBJ_BUCH-1209-004.book Page 226 Wednesday, March 2, 2011 2:00 PMLatviešu | 227 Bosch Power Tools 2 610 016 614 | (2.3.11) Simboli Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lū- dzam iegaumēt šos apzīmējumus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievēro- šana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar elektroin- strumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība. Pielietojums Elektroinstruments ir paredzēts flīžu (keramikas, granīta, marmora, sīkporu akmens masas un dabīgā akmens) urbšanai un frēzēšanai, nelietojot ūdeni. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē. 1 Vaļējā tipa atslēga ar platumu 17 mm 2 Roktura lente 3 Virsuzgrieznis 4 Uzsūkšanas īscaurule 5 Fiksējošais rokturis frēzēšanas dziļuma iestādīšanai 6 Stiprinošā svira 7 Regulējama balstplāksne 8 Lampa 9 Ieslēdzējs 10 Pirkstrats griešanās ātruma priekšiestādīšanai 11 Grope šļūtenes turētāja nostiprināšanai 12 Rokturis (ar izolētu noturvirsmu) 13 Spīļaptvere 14 Darbinstrumenta turētājs 15 Darbvārpstas fiksēšanas taustiņš 16 Frēzēšanas darbinstruments* 17 Uzsūkšanas šļūtene* 18 Uzsūkšanas šļūtenes turētājs* 19 Kroņurbis* *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Simbols Nozīme f Nēsājiet aizsargbrilles. f Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. f Nēsājiet putekļu aizsargmasku. OBJ_BUCH-1209-004.book Page 227 Wednesday, March 2, 2011 2:00 PM228 | Latviešu 2 610 016 614 | (2.3.11) Bosch Power Tools Tehniskie parametri Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 60745. Elektroinstrumenta radītā pēc raksturlīknes A iz- svērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis 82 dB(A); trokšņa jaudas līmenis 93 dB(A). Izkliede K=3 dB. Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos virzienos) ir noteikta atbilstoši standartam EN 60745. Vibrācijas paātrinājuma vērtība a

Šajā pamācībā sniegtais vibrācijas līmenis ir iz- mērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots instrumentu salī- dzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darb- instrumentiem vai nav vajadzīgajā veidā apkal- pots, tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču reāli netiek izmantots pare- dzētā darba veikšanai. Tas var ievērojami sama- zināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strā- dājošo personu no vibrācijas kaitīgās iedarbī- bas, piemēram, savlaicīgi veiciet elektroinstru- menta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu. Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745, kā arī direktīvām 2004/108/EK un 2006/42/EK. Tehniskā dokumentācija no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Flīžu frēze GTR 30 CE Professional Izstrādājuma numurs 3 601 F0C 0.. Nominālā patērējamā jauda W 701 Griešanās ātrums brīvgaitā min.

15000 – 30000 Griešanās ātruma priekšiestādīšana

Savienotājs putekļu uzsūkšanai

Svars atbilstoši EPTA-Procedure 01/2003 kg 1,5 Elektroaizsardzības klase /II Šādi parametri tiek nodrošināti pie nominālā elektroba- rošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1209-004.book Page 228 Wednesday, March 2, 2011 2:00 PMLatviešu | 229 Bosch Power Tools 2 610 016 614 | (2.3.11) Montāža f Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Roktura lentes regulēšana (attēls A) f Lai varētu droši strādāt ar elektroinstrumentu, noregulējiet roktura lentes garumu atbilstoši savas rokas izmēriem. – Atbrīvojiet roktura lentes 2 mikroāķu materiāla aizdari. – Ar roku turiet elektroinstrumentu un vajadzības gadījumā fiksējiet lentes īsāko galu. – Izvelciet vēlamajā garumā roktura lentes 2 garāko galu un nostipriniet mikroāķu materiāla aizdari. Regulējamās balstplāksnes montāža (attēls B) Frēzēšanas laikā uz elektroinstrumenta jābūt nostiprinātai balstplāksnei 7. – Atveriet stiprinošo sviru 6. – Savietojiet marķējumus uz elektroinstrumenta un balstplāksnes 7, kā parādīts attēlā. – Līdz galam uzbīdiet balstplāksni 7 uz elektroinstrumenta un aizveriet stiprinošo sviru 6. Spīļaptveres nomaiņa (attēls C) Pirms frēzes iestiprināšanas elektroinstrumentā tajā jāiestiprina spīļaptvere 13, kas atbilst lietojamās frēzes izmēriem. Ja vēlamā izmēra spīļaptvere jau ir iestiprināta elektroinstrumentā, veiciet darbības, kas aprakstītas sadaļā „Frēzēšanas dziļuma iestādīšana“. Spīļaptverei 13 jāievietojas virsuzgrieznī ar nelielu spēli. Virsuzgrieznim 3 jābūt viegli pieskrūvējamam. Ja virsuzgrieznis vai spīļaptvere ir bojāta, šīs daļas nekavējoties jānomaina. – Nospiediet darbvārpstas fiksēšanas taustiņu 15 un turiet to nospiestu. Vajadzības gadījumā pagrieziet darbvārpstu ar roku, līdz tā fiksējas. – Noskrūvējiet virsuzgriezni 3 ar vaļējā tipa atslēgu 1. – Atlaidiet darbvārpstas fiksēšanas taustiņu. – Vajadzības gadījumā pirms salikšanas notīriet visas samontējamās daļas ar mīkstu otu vai ar saspiesta gaisa plūsmu. – Novietojiet virsuzgriezni uz darbinstrumenta turētāja 14. – Nedaudz pieskrūvējiet virsuzgriezni. f Nepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē nav ievietots darbinstrumenta kāts. Šādi rīkojoties, spīļaptvere var tikt bojāta. Frēzēšanas darbinstrumenta iestiprināšana (attēls D) f Frēzēšanas darbinstrumentu iestiprināšanas un nomaiņas laikā ieteicams nēsāt aizsargcimdus. Apstrādes laikā frēze sakarst. Oriģinālos frēzēšanas darbinstrumentus no Bosch plašā piederumu klāsta var iegādāties specializētajās tirdzniecības vietās. Iestipriniet tikai nebojātas un tīras frēzes. – Nospiediet darbvārpstas fiksēšanas taustiņu 15 un turiet to nospiestu. Vajadzības gadījumā pagrieziet darbvārpstu ar roku, līdz tā fiksējas. – Atskrūvējiet virsuzgriezni 3 ar vaļējā tipa atslēgu 1 (atslēgas platums 17 mm), griežot to virzienā n. – Iebīdiet frēzi 16 spīļaptverē 13 līdz marķējumam uz frēzes kāta vai arī tā, lai frēzes kāts būtu redzams aptuveni 5 mm garumā. – Pieskrūvējiet virsuzgriezni 3 ar vaļējā tipa atslēgu 1 (atslēgas platums 17 mm), griežot to virzienā o. – Atlaidiet darbvārpstas fiksēšanas taustiņu. f Nepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē nav ievietots darbinstrumenta kāts. Šādi rīkojoties, spīļaptvere var tikt bojāta. OBJ_BUCH-1209-004.book Page 229 Wednesday, March 2, 2011 2:00 PM230 | Latviešu 2 610 016 614 | (2.3.11) Bosch Power Tools Putekļu un skaidu uzsūkšana f Putekļi, kas veidojas, apstrādājot keramikas flīzes (kvarca putekļi) vai dabiskā akmens flīzes (minerālu putekļi), var būt kaitīgi veselībai. Pieskaršanās putekļiem vai to ieelpošana var izsaukt alerģiskas reakcijas un/vai elpošanas ceļu slimības gan strādājošajai personai, gan arī personām, kas atrodas darba vietas tuvumā. Dažu veidu putekļi, piemēram, kvarca putekļi tiek klasificēti kā vēzi izraisoši. Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekš- rakstus, kas attiecas uz apstrādājamo materiālu. Pievienošana putekļsūcējam (attēls E) Uzbīdiet uzsūkšanas šļūteni 17 (papildpiederums) uz uzsūkšanas īscaurules 4. Savienojiet uzsūkšanas šļūteni 17 ar putekļsūcēju (papildpiederums). Elektroinstrumentu var tieši pievienot Bosch universālā putekļsūcēja papildu kontaktligzdai. Šis putekļsūcējs ir apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstrumentu, automātiski ieslēdzas arī putekļsūcējs. Putekļsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus putekļsūcējus. Uzsūkšanas šļūtenes turētāja iestiprināšana stiprinošajā gropē (attēls F) Nostipriniet šļūtenes turētāju 18 kopā ar tajā iestiprināto uzsūkšanas šļūteni 17, to iebīdot instrumenta stiprinošajā gropē 11. Lietošana Frēzēšanas dziļuma iestādīšana (attēls G) f Frēzēšanas dziļuma iestādīšanu drīkst veikt tikai izslēgtam elektroinstrumentam. Lai iestādītu frēzēšanas dziļumu, rīkojieties šādi. – Novietojiet elektroinstrumentu ar tajā iestip- rinātu frēzēšanas darbinstrumentu uz apstrādājamā priekšmeta virsmas. – Atskrūvējiet fiksējošo rokturi frēzēšanas dziļuma iestādīšanai 5 tā, lai balstplāksne 7 varētu brīvi pārvietoties. – Pārbīdot balstplāksni 7 augšup vai lejup, izvēlieties vajadzīgo frēzēšanas dziļumu. – Frēzēšanas dziļumam jābūt tādam, lai darbinstruments varētu iziet cauri apstrādājamajam priekšmetam vismaz 5 mm garumā. – Stingri pieskrūvējiet fiksējošo rokturi frēzēšanas dziļuma iestādīšanai 5. – Praktisku mēģinājumu ceļā pārbaudiet iestādītā frēzēšanas dziļuma pareizību un vajadzības gadījumā to koriģējiet. Uzsākot lietošanu f Pievadiet instrumentam pareizu spriegumu! Spriegumam elektrotīklā jāatbilst vērtībai, kas norādīta instrumenta marķējuma plāks- nītē. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties arī no 220 V elektrotīkla. Griešanās ātruma izvēle Ar regulatoru 10 lietotājs var izvēlēties instrumenta griešanās ātrumu. Tas iespējams arī instrumenta darbības laikā. 15– 20 neliels griešanās ātrums 20 –25 vidējs griešanās ātrums 25 –30 liels griešanās ātrums Ja elektroinstruments tiek ilgstoši darbināts ar nelielu griešanās ātrumu, tas laiku pa laikam jāatdzesē, aptuveni 3 minūtes ļaujot darboties brīvgaitā ar maksimālo griešanās ātrumu. OBJ_BUCH-1209-004.book Page 230 Wednesday, March 2, 2011 2:00 PMLatviešu | 231 Bosch Power Tools 2 610 016 614 | (2.3.11) Ieslēgšana un izslēgšana f Pirms elektroinstrumenta kontaktdakšas pievienošanas elektrotīklam pārliecinieties, ka tā ieslēdzējs 9 atrodas stāvoklī „Izslēgts“. Pretējā gadījumā elektroinstruments var patvaļīgi sākt darboties, radot savainojumu. Pirms instrumenta ieslēgšanas iestādiet vajadzīgo frēzēšanas dziļumu, kā aprakstīts sadaļā „Frēzēšanas dziļuma iestādīšana“. Lai ieslēgtu elektroinstrumentu, pabīdiet ieslē- dzēju 9 uz priekšu. Lai nostiprinātu ieslēdzēju 9, nospiediet ieslē- dzēja 9 priekšējo daļu, līdz tas fiksējas ieslēgtā stāvoklī. Pēc elektroinstrumenta ieslēgšanas iedegas apgaismošanas spuldze 8, ļaujot izgaismot apstrādes vietu nelabvēlīgos apgaismojuma apstākļos. Lai izslēgtu elektroinstrumentu, atlaidiet ieslē- dzēju 9 vai arī nospiediet un atlaidiet ieslēdzēja 9 aizmugurējo daļu, ja tas ir bijis fiksēts ieslēgtā stāvoklī. Elektroniskais gaitas stabilizators Elektroniskais gaitas stabilizators uztur gandrīz nemainīgu darbvārpstas griešanās ātrumu, slo- dzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ļauj stabilizēt apstrādes režīmu. Pakāpeniskā palaišana Instrumenta ieskrējiena laikā tā griezes mo- ments tiek elektroniski ierobežots, šādi palieli- not dzinēja kalpošanas laiku. Norādījumi darbam Izgriezumu iefrēzēšana (attēli H–I) Pārliecinieties, ka telpa zem apstrādājamā priekšmeta ir brīva no šķēršļiem. – Stingri iestipriniet apstrādājamo priekšmetu. – Darba laikā stingri turiet elektroinstrumentu aiz roktura 12. – Tuviniet ieslēgtu elektroinstrumentu apstrādājamā priekšmeta virsmai un ar mērenu spiedienu iegremdējiet tajā rotējošo frēzēšanas darbinstrumentu aptuveni 30 – 45° leņķī, izdarot apļveida kustības. – Izdarot ar elektroinstrumentu nelielas turp- atpakaļkustības tā garenass virzienā, vadiet rotējošo frēzēšanas darbinstrumentu gar izgriezuma līniju. – Veiciet frēzēšanu, vienmērīgi pārvietojot instrumentu. – Izslēdziet elektroinstrumentu. Nenovietojiet elektroinstrumentu uz kāda priekšmeta virsmas, līdz frēzēšanas darbinstruments nav pārtraucis griezties. Frēzēšana ar kroņurbi (attēli J – L) Lai iefrēzētu atvērumu flīzē vai, piemēram, sienā, elektroinstrumentā jāiestiprina kroņurbis

– Stingri iestipriniet apstrādājamo priekšmetu. – Darba laikā stingri turiet elektroinstrumentu aiz roktura 12. – Tuviniet ieslēgtu elektroinstrumentu apstrādājamā priekšmeta virsmai un ar mērenu spiedienu iegremdējiet tajā rotējošo darbinstrumentu aptuveni 30 – 45° leņķī. – Veiciet urbšanu, izdarot ar elektroinstrumentu nelielas apļveida kustības aptuveni 15° leņķī. – Sekojiet, lai kroņurbis 19 nepārkarstu. Ja kroņurbja diametrs ir mazāks par 12 mm, nodrošiniet tam pietiekamu dzesēšanu, piemēram, ik pēc 10 sekunžu ilgas urbšanas atdzesējiet 5 sekundes ilgi, darbinot elektroinstrumentu brīvgaitā. – Pēc atvēruma ieurbšanas izslēdziet elektroinstrumentu. Izvelciet darbinstrumentu no urbuma tikai pēc tam, kad elektroinstruments ir pilnīgi apstājies. – Atbrīvojiet kroņurbi 19 no materiāla atlikuma, piemēram, ar skrūvgriezi, ievadot to kroņurbja sānu atvērumos. OBJ_BUCH-1209-004.book Page 231 Wednesday, March 2, 2011 2:00 PM232 | Latviešu 2 610 016 614 | (2.3.11) Bosch Power Tools Apkalpošana un apkope Apkalpošana un tīrīšana f Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. f Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstru- ments tomēr sabojājas, tas nogādājams remon- tam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkal- pošanu, kā arī par to rezerves daļām. Kopsaliku- ma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju- miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolieto- tajām elektriskajām un elektronis- kajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. OBJ_BUCH-1209-004.book Page 232 Wednesday, March 2, 2011 2:00 PMLietuviškai | 233 Bosch Power Tools 2 610 016 614 | (2.3.11)
