BRUKSANVISNING GTR 30 CE Professional BOSCH

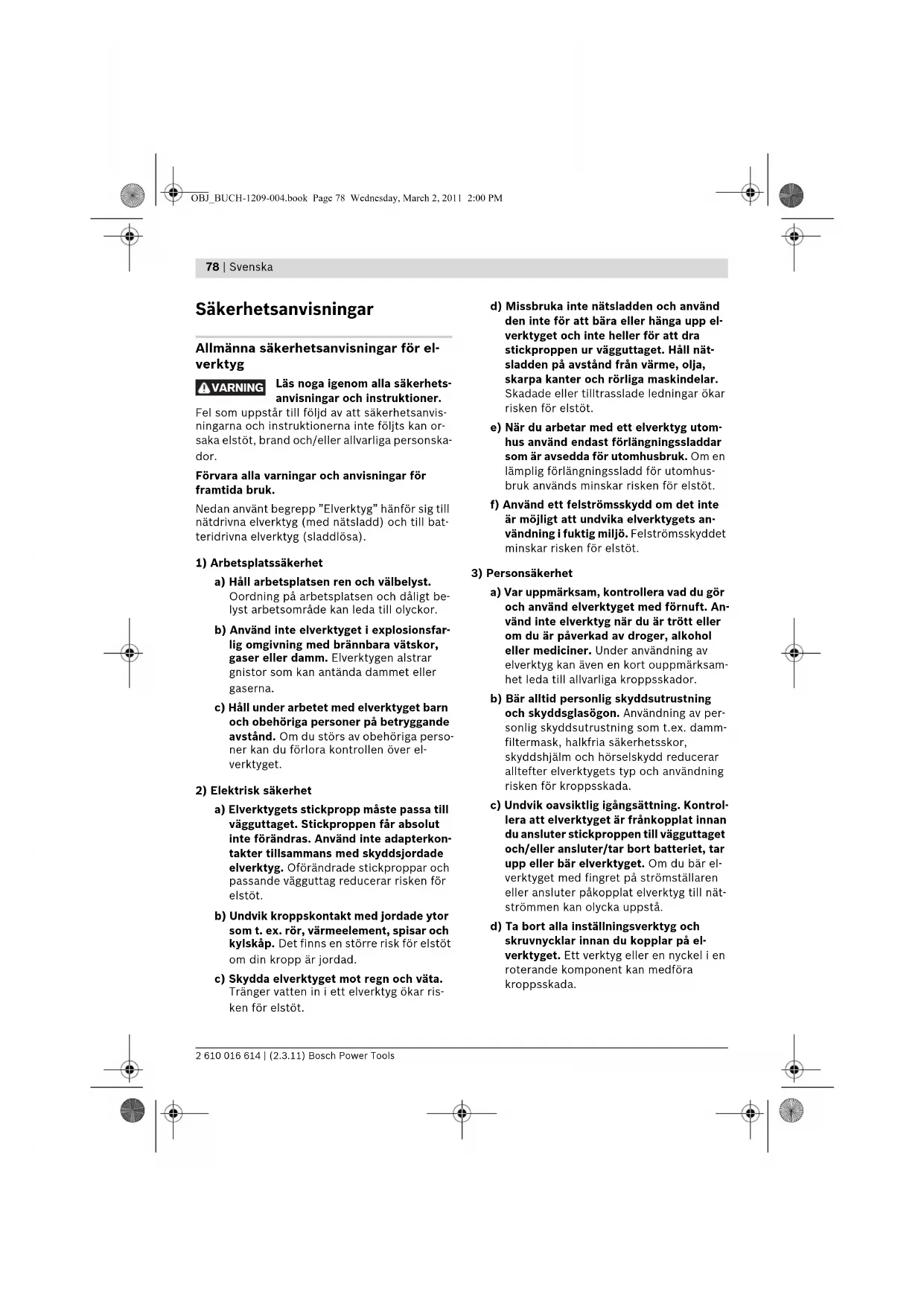

Säkerhetsanvisningar Allmänna säkerhetsanvisningar för el- verktyg Läs noga igenom alla säkerhets- anvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvis- ningarna och instruktionerna inte följts kan or- saka elstöt, brand och/eller allvarliga personska- dor. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt be- lyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga perso- ner kan du förlora kontrollen över el- verktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar ris- ken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp el- verktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nät- sladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utom- hus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets an- vändning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. An- vänd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av per- sonlig skyddsutrustning som t.ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrol- lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nät- strömmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på el- verktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. VARNING OBJ_BUCH-1209-004.book Page 78 Wednesday, March 2, 2011 2:00 PMSvenska | 79 Bosch Power Tools 2 610 016 614 | (2.3.11) e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balan- sen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hå- ret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av rote- rande delar. g) När elverktyg används med dammutsug- nings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och an- vänds på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

verktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller el- verktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av el- verktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av perso- ner som inte är förtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner på- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Om- sorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insats- verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmo- menten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

a) Låt endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthålls. Säkerhetsanvisningar för fräsar f Håll i elverktyget endast vid de isolerade greppytorna då risk finns att fräsen kan ska- da nätsladden. Kontakt med en spänningsfö- rande ledning kan sätta elverktygets metall- delar under spänning och leda till elstöt. f Fäst och säkra arbetsstycket med tvingar eller på annat sätt på ett stabilt underlag. Om du håller arbetsstycket i handen eller mot kroppen är arbetsstycket ostadigt och du kan lätt förlora kontrollen. f Insatsverktygets tillåtna varvtal måste åt- minstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rota- tionshastighet kan förstöras. f Fräsverktyg och annat tillbehör måste pas- sa exakt i elverktygets verktygsfäste (spänntång). Insatsverktyg som inte exakt passar till elverktygets verktygsfäste roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. f Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. f Håll händerna på betryggande avstånd från fräsområdet och fräsverktyget. Risk för per- sonskada. f Fräs aldrig över metallföremål som t.ex. spikar eller skruvar. Fräsverktyget kan ta skada och sedan leda till ökad vibration. OBJ_BUCH-1209-004.book Page 79 Wednesday, March 2, 2011 2:00 PM80 | Svenska 2 610 016 614 | (2.3.11) Bosch Power Tools f Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsul- tera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och el- stöt. En skadad gasledning kan leda till ex- plosion. Borrning i vattenledning kan förorsa- ka sakskador. f Använd inte oskarpa eller skadade fräsverk- tyg. Oskarpa och skadade fräsverktyg orsa- kar en högre friktion, kan klämmas in och le- da till obalans. f Avlägsna alla brännbara material från ar- betsplatsen. Vid bearbetning av kakel upp- står heta materialspån som kan leda till brand. f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kon- trollen över elverktyget. Symboler Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbo- lerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget. Produkt- och kapacitets- beskrivning Läs noga igenom alla säkerhetsan- visningar och instruktioner. Fel som uppstår till följd av att säker- hetsanvisningarna och instruktio- nerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Elverktyget är avsett för borrning och fräsning av kakel (keramik, granit, marmor, garnieritmateri- al, natursten) utan vattentillförsel. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida. 1 Fast skruvnyckel nyckelvidd 17 mm 2 Grepprem 3 Kapselmutter Symbol Betydelse f Bär skyddsglasögon. f Bär hörselskydd. Risk finns för att buller leder till hörselskada. f Bär dammskyddsmask. OBJ_BUCH-1209-004.book Page 80 Wednesday, March 2, 2011 2:00 PMSvenska | 81 Bosch Power Tools 2 610 016 614 | (2.3.11) 4 Utsugningsadapter 5 Ratt för fräsdjupsinställning 6 Spännarm 7 Ställbar fotplatta 8 Lampa 9 Strömställare Till/Från 10 Ställratt varvtalsförval 11 Fäste för slanghållare 12 Handgrepp (isolerad greppyta) 13 Spänntång 14 Verktygsfäste 15 Spindellåsknapp 16 Fräsverktyg* 17 Utsugningsslang* 18 Hållare för utsugningsslang* 19 Borrkrona* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. Tekniska data Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 82 dB(A); ljudeffektnivå 93 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Vibrationsemissionsvärde a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämförelse av olika elverktyg. Mät- metoden är även lämplig för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhål- lits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperio- den öka betydligt. För en exakt bedömning av vibrationsbelast- ningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsför- loppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60745 enligt bestämmel- serna i direktiven 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Kakelfräs GTR 30 CE Professional Produktnummer 3 601 F0C 0.. Upptagen märkeffekt W 701 Tomgångsvarvtal min

15000 – 30000 Varvtalsförval

Anslutning för dam- mutsugning

Vikt enligt EPTA-Procedure 01/2003 kg 1,5 Skyddsklass /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa län- der kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. OBJ_BUCH-1209-004.book Page 81 Wednesday, March 2, 2011 2:00 PM82 | Svenska 2 610 016 614 | (2.3.11) Bosch Power Tools Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. Inställning av grepprem (se bild A) f Anpassa greppremmen till handens storlek för säkert kunna använda elverktyget. – Öppna kardborreknäppningen på grepprem- men 2. – Håll elverktyget med handen och tillslut even- tuellt det korta låselementet. – Spänn sedan det långa låselementet på greppremmen 2 och tryck ihop kardborre- knäppningen. Montering av ställbar fotplatta (se bild B) För fräsning ska fotplattan 7 vara monterad. – Öppna spännspaken 6. – Ställ in markeringarna på elverktyget och fot- plattan 7 så att de ligger mot varandra som bilden visar. – Skjut fotplattan 7 mot anslag och stäng spännarmen 6. Byte av spänntång (se bild C) Alltefter använt fräsverktyg måste spänntången 13 bytas innan fräsen sätts in. Om den riktiga spänntången redan finns monte- rad, följ arbetsmomenten i avsnittet ”Inställning av fräsdjup”. Spänntången 13 måste sitta med lätt glapp i kapselmuttern. Kapselmuttern 3 måste vara lätt monterbar. Om överfallsmuttern eller spänntången skadats bör de genast ersättas. – Tryck ned spindellåsknappen 15 och håll den nedtryckt. Vrid vid behov för hand motor- spindeln tills den låser. – Skruva bort kapselmuttern 3 med den fasta skruvnyckeln 1. – Släpp spindellåsknappen. – Om så behövs, rengör före montering alla de- lar med en mjuk pensel eller renblås med tryckluft. – Skjut in kapselmuttern i verktygsfästet 14. – Dra lätt fast kapselmuttern. f Dra inte fast spänntången med över- fallsmuttern innan ett fräsverktyg satts in. Spänntången kan i annat fall skadas. Insättning av fräs (se bild D) f Vi rekommenderar att skyddshandskar an- vänds vid insättning och byte av fräsverk- tyg. Fräsverktygen blir heta vid bearbetning. Din fackhandlare kan offerera original fräsverk- tyg ur Boschs rikthaltiga tillbehörsprogram. Använd endast felfria och rena fräsvertyg. – Tryck ned spindellåsknappen 15 och håll den nedtryckt. Vrid vid behov för hand motor- spindeln tills den låser. – Lossa kapselmuttern 3 med den fasta skruv- nyckeln 1 (nyckelvidd 17 mm) genom att vri- da i riktningen n. – Skjut in fräsen 16 i spänntången 13 fram till markeringen på fräsens skaft eller tills bara ca 5 mm av verktygsskaftet är synligt. – Dra fast kapselmuttern 3 med den fasta skruvnyckeln 1 (nyckelvidd 17 mm) genom att vrida i riktningen o. – Släpp spindellåsknappen. f Dra inte fast spänntången med över- fallsmuttern innan ett fräsverktyg satts in. Spänntången kan i annat fall skadas. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1209-004.book Page 82 Wednesday, March 2, 2011 2:00 PMSvenska | 83 Bosch Power Tools 2 610 016 614 | (2.3.11) Damm-/spånutsugning f Damm från keramikkakel (kvartsdamm) eller natursten (mineraldamm) kan vara hälsovåd- liga. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller and- ningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm som t.ex. kvartsdamm anses va- ra cancerogena. Endast yrkesmän får bearbe- ta asbesthaltigt material. – Använd om möjligt en för materialet lämp- lig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i fil- terklass P2. Beakta de föreskrifter som i aktuellt land gäl- ler för bearbetat material. Anslutning av dammutsugning (se bild E) Skjut upp utsugningsslangen 17 (tillbehör) på utsugningsadaptern 4. Anslut utsugningsslang- en 17 till en dammsugare (tillbehör). Elverktyget kan anslutas direkt till apparatutta- get på en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget slås på. Dammsugaren måste vara lämplig för det mate- rial som ska bearbetas. Använd för utsugning av hälsovådligt och can- cerframkallande eller torrt damm en special- dammsugare. Montera hållaren med utsugningsslangen på fästet för slanghållaren (se bild F) Fäst hållaren 18 och utsugningsslangen 17 ge- nom att skjuta in dem i fästet för slanghållaren

Drift Inställning av fräsdjup (se bild G) f Fräsdjupet får ställas in endast på avstängt elverktyg. För inställning av fräsdjupet förfar så här: – Lägg upp elverktyget med monterat fräsverk- tyg på arbetsstycket som ska bearbetas. – Lossa fräsinställningens ratt 5 så att fotplat- tan 7 är fritt rörlig. – Ställ in önskat fräsdjup genom att skjuta fot- plattan 7 uppåt eller nedåt. – Insatsverktyget ska skjuta minst 5 mm ut över arbetsstycket. – Vrid fast fräsinställningens ratt 5. – Kontrollera inställt fräsdjup genom praktiska försök och korrigera vid behov. Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslu- tas till 220 V. Förval av varvtal Med ställratten varvtalsförval 10 kan önskat varvtal väljas även under drift. 15– 20 lågt varvtal 20 – 25 medelhögt varvtal 25 – 30 högt varvtal Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal. In- och urkoppling f Kontrollera att strömställaren 9 är från- kopplad innan stickproppen ansluts till nät- uttaget. Elverktyget kan i annat fall oavsikt- ligt starta och orsaka kroppsskada. Ställ innan verktyget kopplas på in fräsdjupet, se stycket ”Inställning av fräsdjup”. Skjut för inkoppling av elverktyget strömställa- ren Till/Från 9 framåt. För att spärra strömställare Till/Från 9 tryck ned strömställaren Till/Från 9 framtill tills den snäp- per fast. Lampan 8 lyser vid påslaget elverktyg och bely- ser arbetsområdet vid ogynnsamma ljusförhål- landen. OBJ_BUCH-1209-004.book Page 83 Wednesday, March 2, 2011 2:00 PM84 | Svenska 2 610 016 614 | (2.3.11) Bosch Power Tools För elverktygets frånkoppling släpp strömställa- ren Till/Från 9 eller om den är låst tryck helt kort baktill på strömställaren Till/Från 9 och släpp den igen. Konstantelektronik Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt. Mjukstart Den elektroniska mjukstarten begränsar vridmo- mentet vid inkoppling och förlänger motorns brukstid. Arbetsanvisningar Fräsning av urtag (se bilder H–I) Kontrollera att inga hinder finns under arbets- stycket. – Spänn fast arbetsstycket. – Håll under arbetet stadigt i elverktyget med båda händerna på handtaget 12. – För inkopplat elverktyg mot arbetsstycket och sänk ned verktyget med måttligt tryck och med roterande rörelse i en vinkel på ca 30 – 45°. – För elverktyget lätt upp och ned längs urtags- linjen. – Utför fräsningen med jämn matningshastig- het. – Koppla från elverktyget. Lägg aldrig bort el- verktyget innan fräsverktyget stannat full- ständigt. Fräsning med borrkrona (se bilder J – L) Borrkronan 19 används för fräsning av ett hål i kaklet eller t.ex. i väggen. – Spänn fast arbetsstycket. – Håll under arbetet stadigt i elverktyget med båda händerna på handtaget 12. – För inkopplat elverktyg mot arbetsstycket och sänk ned verktyget med måttligt tryck i en vinkel på ca 30 – 45°. – För elverktyget med lätt roterande rörelser i en vinkel på ca 15°. – Se till att borrkronan 19 inte överhettas. Borrkronor med en diameter som underskri- der 12 mm bör i tillräcklig grad kylas, t.ex. vid 10 s borrning bör kylning ske för 5 s. – Slå från elverktyget genast när arbetsstycket är genomborrat. Dra inte ut elverktyget ur ar- betsstycket innan fräsverktyget stannat full- ständigt. – Stöt genom sidoöppningarna avfallsstycket ur borrkronan 19 t.ex. med en skruvdragare. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. f Håll elverktyget och dess ventilationsöpp- ningar rena för bra och säkert arbete. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör repa- ration utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 OBJ_BUCH-1209-004.book Page 84 Wednesday, March 2, 2011 2:00 PMSvenska | 85 Bosch Power Tools 2 610 016 614 | (2.3.11) Avfallshantering Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning. Släng inte elverktyg i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. OBJ_BUCH-1209-004.book Page 85 Wednesday, March 2, 2011 2:00 PM86 | Norsk 2 610 016 614 | (2.3.11) Bosch Power Tools
