KASUTUSJUHEND CHT2001E EGO

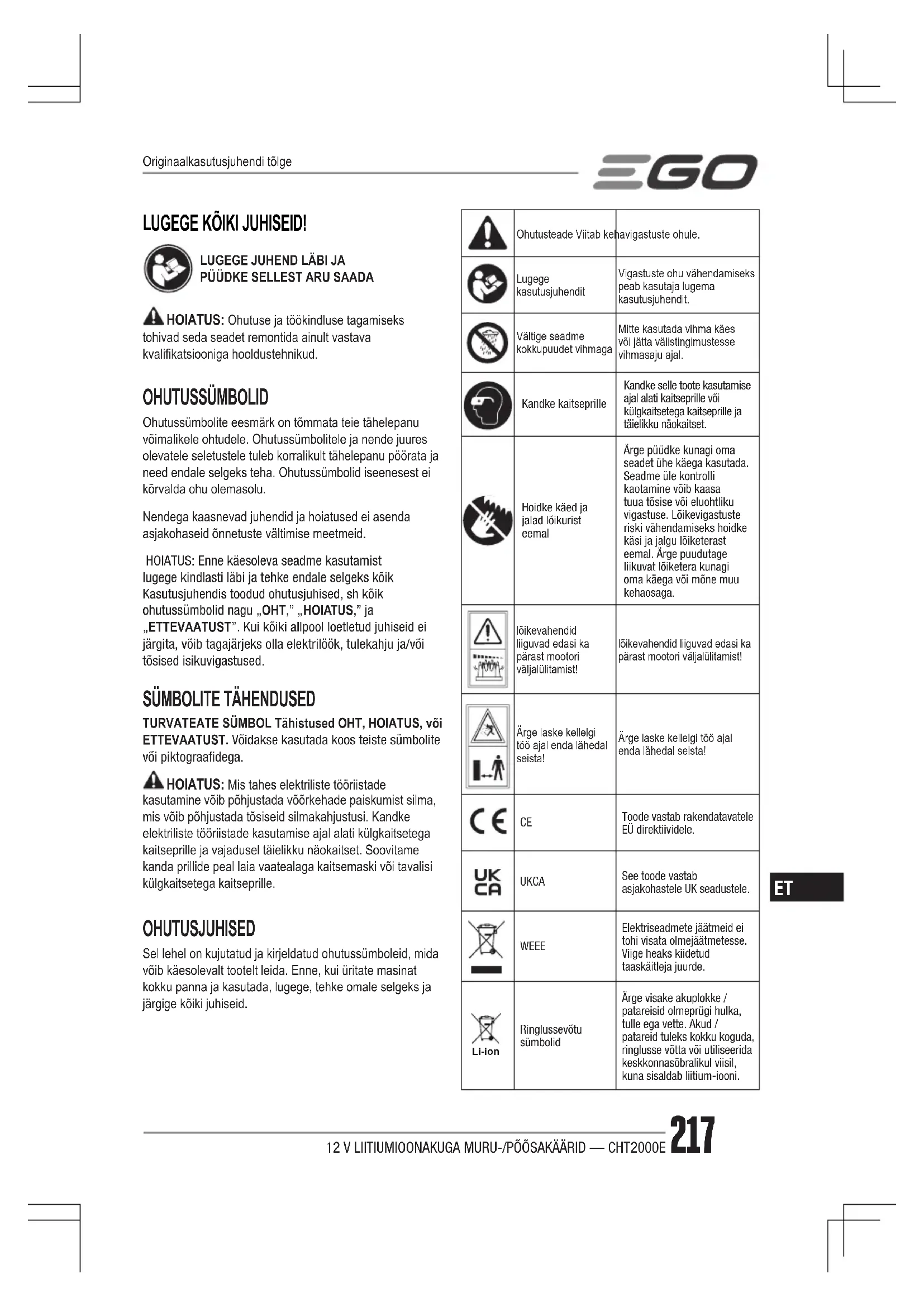

HOIATUS: Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalikatsiooniga hooldustehnikud. OHUTUSSÜMBOLID Ohutussümbolite eesmärk on tõmmata teie tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda asjakohaseid õnnetuste vältimise meetmeid. HOIATUS: Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik Kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui kõiki allpool loetletud juhiseid ei järgita, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised isikuvigastused.

SÜMBOLITE TÄHENDUSED

TURVATEATE SÜMBOL Tähistused OHT, HOIATUS, või ETTEVAATUST. Võidakse kasutada koos teiste sümbolite või piktograadega. HOIATUS: Mis tahes elektriliste tööriistade kasutamine võib põhjustada võõrkehade paiskumist silma, mis võib põhjustada tõsiseid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille. OHUTUSJUHISED Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige kõiki juhiseid. Ohutusteade Viitab kehavigastuste ohule.Lugege kasutusjuhenditVigastuste ohu vähendamiseks peab kasutaja lugema kasutusjuhendit.Vältige seadme kokkupuudet vihmagaMitte kasutada vihma käes või jätta välistingimustesse vihmasaju ajal.Kandke kaitseprilleKandke selle toote kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja täielikku näokaitset.Hoidke käed ja jalad lõikurist eemalÄrge püüdke kunagi oma seadet ühe käega kasutada. Seadme üle kontrolli kaotamine võib kaasa tuua tõsise või eluohtliku vigastuse. Lõikevigastuste riski vähendamiseks hoidke käsi ja jalgu lõiketerast eemal. Ärge puudutage liikuvat lõiketera kunagi oma käega või mõne muu kehaosaga.lõikevahendid liiguvad edasi ka pärast mootori väljalülitamist!lõikevahendid liiguvad edasi ka pärast mootori väljalülitamist!Ärge laske kellelgi töö ajal enda lähedal seista!Ärge laske kellelgi töö ajal enda lähedal seista! Toode vastab rakendatavatele EÜ direktiividele. UKCA See toode vastab asjakohastele UK seadustele. WEEE Elektriseadmete jäätmeid ei tohi visata olmejäätmetesse. Viige heaks kiidetud taaskäitleja juurde. Li-ion Ringlussevõtu sümbolidÄrge visake akuplokke / patareisid olmeprügi hulka, tulle ega vette. Akud / patareid tuleks kokku koguda, ringlusse võtta või utiliseerida keskkonnasõbralikul viisil, kuna sisaldab liitium-iooni. Originaalkasutusjuhendi tõlge12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E218

volti Pinge amprit Voolutugevus hertsi Sagedus (tsüklit sekundis) vatti Võimsus min minutit Aegvahelduvvool Voolu tüüpalalisvool Voolu tüüp või omadus

Tühikäigu kiirus Tühikäigu pöörlemiskiirus... /minMinutis Pööret minutis

ÜLDISED AKUGA ELEKTRITÖÖRIISTADE

HOIATUSED HOIATUS: Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks. Hoiatustes kasutatud termin “elektritööriist” viitab aku jõul töötavale (juhtmeta) tööriistale.

◾ Tööpiirkond peab olema puhas ja hästi valgustatud. Segadus või valgustamata tööpiirkonnad suurendavad õnnetuste tõenäosust. ◾ Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. ◾ Elektritööriistadega töötamisel hoidke lapsed ja kõrvalseisjad eemal. Tähelepanu hajumine võib põhjustada seadme üle kontrolli kaotamise. ELEKTRILINE OHUTUS ◾ Ärge jätke elektrilisi tööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektrilise tööriista sisse suurendab elektrilöögi ohtu. ISIKLIK OHUTUS ◾ Olge tähelepanelik, töötage hoolikalt ja kasutage tervet mõistust. Ärge kasutage mootoriga tööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Vaid hetkeline tähelepanematus mootoriga tööriista kasutamisel võib põhjustada raskeid kehavigastusi. ◾ Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Tootingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvakingade, kiivri voi kuulmiskaitsevahendite) kasutamine vahendab kehavigastuste ohtu. ◾ Ennetage tööriista juhuslikku käivitumist. Enne seadme ühendamist akuplokiga, enne seadme kättevõtmist või kandmist veenduge, et lüliti on mitteaktiivses asendis. Elektritööriistade kandmine sõrme lülitil hoides või aktiivses olekus lülitiga põhjustab õnnetusi. ◾ Enne tööriista sisselülitamist eemaldage sellelt reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. ◾ Ärge küünitage liiga kaugele. Töötage ainult kindlal maapinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades elektritööriista üle parema kontrolli. ◾ Riietuge asjakohaselt. Ärge kandke avaraid rõivaid ega ehteid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Avarad rõivad, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. ◾ Kui tootega on kaasas vahendid tolmukogumis- ja väljavõtuseadmete ühendamiseks, veenduge, et need seadmed on korralikult ühendatud ja korrektses kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. ◾ Kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

AKUSEADMETE KASUTAMINE JA HOOLDUS

◾ Ärge rakendage elektritööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Akuseade töötab paremini ja turvalisemalt, kui seda kasutada ettenähtud kiirusel. ◾ Ärge kasutage tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektrilised tööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada.12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E 219

◾ Eemaldage akuplokk seadme küljest (kui see on eemaldatav) ja/või aktiveerige aku lahtiühendamise seadised enne, kui alustate ummistunud materjali eemaldamist, seadme kohandamist, tarvikute vahetamist, seadme puhastamist või selle hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista juhusliku käivitamise võimalust. ◾ Tööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtetega või käesoleva juhendiga tutvunud. Koolitamata isikute käes on elektrilised tööriistad ohtlikud. ◾ Hooldage ni i elektritööriistu kui tarvikuid. Kontrollige, et komponendid on korrektselt joondatud ja ükski osa ei ole paindunud ning jälgige ka muid aspekte, mis võiksid tööriista omadusi mõjutada. Kahjustuste leidmisel laske tööriist enne järgmist kasutust remontida. Halvasti hooldatud tööriistad ja tarvikud on paljude õnnetuste põhjuseks. ◾ Hoidke oma tööriistu teravate ja puhastena. Korralikult hooldatud ja teravate servadega lõikeservad ei paindu nii kergesti ja on lihtsamini juhitavad. ◾ Kasutage tööriista, selle lisakomponente, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Tööriista mitte-eesmärgipärane kasutamine võib põhjustada ohtlikke olukordi. ◾ Hoidke käepidemed ja haardepinnad kuivad, puhtad ja vältige õli ja rasva sattumist seadmele. Libedad käepidemed ja haardepinnad võivad muuta seadme käsitsemise ohtlikuks ja/või põhjustada tööriista üle kontrolli kaotamise. ◾ Hoidke juhtmed seadme tööpiirkonnast eemale. Töö ajal võivad juhtmed varjatud olla ning te võite neid seadmega kogemata kahjustada.

AKUSEADMETE KASUTAMINE JA HOOLDUS

◾ Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui seda kasutada mõne teise akuplokiga. ◾ Kasutage elektrilisi tööriistu ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. ◾ Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võivad klemmide vahel ühenduse luua. Aku klemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu. ◾ Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute tekkimisel loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust väljuv vedelik võib põhjustada ärritust või põletusi. ◾ Ärge kasutage kahjustunud või moditseeritud akuplokki või tööriista. Kahjustunud või moditseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võivad olla tulekahju, plahvatus või vigastuste oht. ◾ Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. ◾ Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt. juhised). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu. HOOLDUS ◾ Laske oma akutööriista hooldada kvalitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab akuploki ohutuse säilimise. ◾ Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus. HOIATUS: Enne töö alustamist veenduge, et hekis pole võõrkehi (nt võrkaia tükke). Kasutage ainult hekitrimmerit, mille turvakate on korrektselt paigaldatud. Ilma korrektselt paigaldatud turvakatteta trimmeri kasutamine võib põhjustada raskeid vigastusi! HEKITRIMMERI TURVAHOIATUSED ◾ Ärge kasutage hekilõikurit halva ilmaga, eriti äikese ohu korral. Niiviisi vähendate pikselöögi saamise ohtu. ◾ Hoidke kõik toitejuhtmed ja kaablid lõiketerade tööpiirkonnast eemal. Töö ajal võivad juhtmed või kaablid olla heki- või põõsaokste varjus ning te võite need kogemata läbi lõigata. ◾ Hoidke hekilõikurit ainult isoleeritud käepidemetest, sest lõiketera võib puutuda kokku peidetud juhtmete või seadme juhtmega. Voolu all olevate juhtmetega kokku puutuvad lõiketerad võivad hekilõikuri metallosad voolu alla viia ning kasutaja võib saada elektrilöögi. ◾ Hoidke kõik kehaosad lõiketerast eemal. Ärge eemaldage lõigatud tükke ega hoidke lõigatavat objekti, kui terad liiguvad. Lõiketerad jätkavad12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E220

liikumist ka pärast väljalülitamist. Isegi hetkeline tähelepanematus hekitrimmeri kasutamise ajal võib põhjustada tõsiseid vigastusi. ◾ Ummistunud materjali eemaldamisel või hekitrimmeri hooldamisel veenduge, et kõik toitelülitid oleks väljalülitatud asendis ning toitejuhe oleks lahti ühendatud. Hekilõikuri ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid vigastusi. ◾ Kandke hekilõikurit käepidemest nii, et lõiketerad on peatunud ja jälgides, et te ei puutu toitelülitit. Hekilõikuri õige kandmine vähendab seadme juhusliku käivitumise ja terade liikumisest tulenevat isikuvigastuste ohtu. ◾ Hekilõikuri transpordi või hoiustamise ajaks tuleb alati kasutada lõiketera katet. Hekilõikuri korrektne kasutamine vähendab lõiketerade tekitatavate vigastuste ohtu.

ERIOHUTUSREEGLID MURUKÄÄRIDE JAOKS

Ärge üritage eemaldada lõigatud tükke ega hoida lõigatavat objekti, kui terad liiguvad. ◾ Hoidke käed teradest eemal. Vältige seadme kasutamist halva ilmaga, eriti äikese ohu korral.

TÄIENDAVAD ÜLDISED MOOTORIGA TÖÖRIISTADE

HOIATUSED ◾ Eemaldage lõigatud materjal alles siis, kui seade on välja lülitatud ja akuplokk on eemaldatud. ◾ Kasutage ainult järgnevalt nimetatud akuplokke ja laadijaid: AKUPLOKK LAADIJA

◾ Ärge püüdke haarata või eemaldada lõigatud materjali, kui seade alles töötab. ◾ Eemaldage lõigatud materjal alles siis, kui seade on välja lülitatud ja akuplokk on eemaldatud. ◾ Seadmega töötamisel tagage alati ohutu ja turvaline tööasend. Astmetel ja redelitel seadmega töötades tagage alati kindel jalgealune. ◾ Vältige seadme ülekoormust. ◾ Kontrollige seadet koht, kui see hakkab ebanormaalselt vibreerima. Liigne vibreerimine võib põhjustada vigastusi. ◾ Järgige seadme hooldus- ja remondijuhiseid. Ärge kunagi kohandage toodet. Teave seadme hooldamise ja remontimise kohta on esitatud käesolevas kasutusjuhendis. ◾ Kasutage toodet ainult päevasel ajal või hea kunstliku valgustusega. ◾ Mootori sisselülitamisel hoidke käed ja jalad lõikeseadistest eemal. ◾ Eemaldage alati akuplokk - enne toote järelevalveta jätmist, - enne ummistuse puhastamist, - enne toote kontrollimist, puhastamist või selle kallal töötamist, - pärast kokkupuudet võõrkehaga, - kui seade hakkab ebanormaalselt vibreerima. ◾ Jälgige, et lõikeseadised ei vigastaks teie käsi või jalgu. ◾ Jälgige, et ventilatsiooniavad oleksid kogu aeg puhtad. ◾ Ärge kunagi lubage seadet kasutada lastel ega inimestel, kes pole tutvunud käesoleva juhendiga. Kohalikud seadused võivad seada seadme kasutajatele vanusepiiranguid. ◾ Ärge kunagi kasutage seadet teiste inimeste (eriti laste) või loomade läheduses. ◾ Töö ajal kasutage alati silmade kaitsevahendeid ja tugevaid jalanõusid. ◾ Kontrollige ja hooldage seadet regulaarselt. Laske seadet remontida ainult volitatud remonditöökojas. ◾ Kui seadet ei kasutata, hoidke seda lastele kättesaamatus kohas. ◾ Kasutage ainult sellele tootele ette nähtud akuplokki. ◾ Hoidke toitejuhe ja pikendusjuhtmed lõikevahenditest eemal. ◾ Ärge kasutage seadet, mille kaitsepiirded või -katted on kahjustatud või puuduvad. ◾ Kasutage ainult tootja soovitatud varuosi ja tarvikuid. ◾ Seadet ei tohi kasutada vähenenud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud (sh. lapsed), välja arvatud juhul, kui nende turvalisuse eest vastutav isik on taganud piisava järelevalve ja juhendamise vastava seadme kasutamise kohta. Lastele tuleb õpetada, et nad ei tohi seadmega mängida. HOIATUS: See seade tekitab töötamise ajal elektromagnetilise välja. Mõningatel juhtudel võib see väli häirida aktiivseid või passiivseid meditsiinilisi implantaate. Tõsiste või surmavate vigastuste ennetamiseks soovitame meditsiiniliste implantaatidega isikutel enne seadmega töötamist oma arsti ja meditsiinilise implantaadi tootjaga konsulteerida.12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E 221

◾ Kaitske akulaadijat vihma ja niiskuse eest. Vee sattumine akulaadijasse suurendab elektrilöögi ohtu. ◾ Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui seda kasutada mõne teise akuplokiga. ◾ Ärge laadige sellega teisi akusid. Akulaadija sobib ainult esitatud pingevahemikku jäävate liitiumioonakude laadimiseks. Vastasel juhul esineb tulekahju ja plahvatuse oht. ◾ Hoidke aku puhtana. Saastumine võib tekitada elektrilöögi ohu. ◾ Kontrollige akulaadijat, kaablit ja pistikut enne iga kasutuskorda. Ärge kasutage akulaadijat, kui avastate sellel defekte. Ärge avage akulaadijat ning laske seda remontida ainult originaalvaruosi kasutaval volitatud ja pädeval isikul. Kahjustatud akulaadijad, juhtmed ja pistikud suurendavad elektrilöögi ohtu. ◾ Ärge kasutage akulaadijat kergestisüttivatel pindadel (nt. paber, tekstiil, jne) või plahvatusohtlikus keskkonnas. Akulaadija kuumenemise tõttu laadimise ajal esineb tulekahju oht. ◾ Rasketes tingimustes võib akust erituda akuvedelikke; vältige kokkupuudet. Kokkupuute tekkimisel loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust väljuv vedelik võib põhjustada ärritust või põletusi. ◾ Ärge avage akut. Lühise oht! ◾ Kaitske akut kuumuse, k.a. otsese päikesevalguse ja tule eest. Plahvatuse oht. ◾ Ärge lühistage akut. Plahvatuse oht. ◾ Aku kahjustumise ja vale kasutamise korral võib erituda suitsu. Kaebuste esinemisel viige kannatanu värske õhu kätte ja pöörduge arsti poole. Suits võib ärritada hingamissüsteemi. HOIDKE SEE KASUTUSJUHEND ALLES! SPETSIFIKATSIOONID Mudel Rohu lõikamineRohu põõsastikPinge12 V 12 V Tühikäigu kiirus 2400 /min 2400 /minTera pikkus NA 20 cmLõikevõimsus 115 mm 8 mmMass (ilma akuplokita) 0,87 kg 0,95 kgMõõdetud helirõhu tase LWA K=3 dB(A)81 dB(A) 81 dB(A)Helirõhk seadme tööasendis L

◾ Ametlik vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks. ◾ Ametlikku vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase või ametlikult märgitust erineda; turvalisuse eesmärgil peaks seadme kasutaja kandma kindaid ja kuulmiskaitsmeid. PAKENDI LOEND OSA NIMIKOGUSKäärid

Kasutusjuhend Murukääride lõiketera Hekilõikuri tera

6. Murukääride lõiketera

KOKKUPANEK HOIATUS: Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi. HOIATUS: Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks eemaldage seadmeosade kokkupaneku ajaks alati akuplokk. Lisatarviku PAIGALDAMINE (Joon. B) B-1 Sakk Tööriistal on kaks vahetatavat lisatarvikut: murukääride lõiketera, hekilõikuri tera.

1) Eemaldage akuplokk

2) Joondage lisatarviku ava tööriista sakiga.

3) Pange tööriista sakk lisatarvikus olevasse avasse.

4) Vajutage lisatarvik oma kohale ja jälgige, et kostub

klõpsatus, mis viitab lisatarviku korrektsele lukustumisele. KASUTAMINE HOIATUS: Ärge muutuge toodet tundma õppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks õnnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest. HOIATUS: Kasutage alati küljekaitsmetega silmakaitsmeid ja kuulmiskaitsmeid. Vastasel korral võib teile midagi silma lennata ja võite saada ka muud laadi raskeid vigastusi. HOIATUS: Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks eemaldage alati akuplokk enne seadme kokkupanemist, reguleerimist, puhastamist või kui seade ei ole kasutuses. HOIATUS: Ärge kasutage lisaseadmeid või -tarvikuid, mida EGO

pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi. Enne igakordset kasutamist kontrollige, et seadmel poleks kahjustatud, puuduvaid ega lahtiseid detaile, kruvisid, mutreid, polte jm. Tugevdage kõik kinnitused ja ärge kasutage seadet kuni kõik puuduvad või kahjustatud osad on asendatud. RAKENDUS Seda toodet võib kasutada niisuguuste hekkide, põõsaste ja põõsastike pügamiseks, mille okste diameeter on väiksem kui Ø8 mm. MÄRKUS: Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse väärkasutuseks. AKU LAADIMINE Laadige akut siseruumides. Kasutage ainult tarvikute nimekirjas loetletud akulaadijaid. Ainult need akulaadijad on elektritööriista liitiumioonaku laadimiseks ette nähtud. Aku tarnitakse osaliselt laetuna. Aku täieliku mahutavuse tagamiseks laadige aku laadija abil täis enne elektritööriista esmakordset kasutamist. Liitiumioonakut võib laadida igal ajal selle kasulikku eluiga lühendamata. Laadimisprotsessi katkestamine ei kahjusta akut. HOIATUS: Ärge hoidke päästikut all pärast seda, kui seade on automaatselt välja lülitatud. Aku võib kahjustuda. Aku eemaldamiseks vajutage aku vabastusnuppu ja tõmmake akut allapoole. Ärge rakendage jõudu. Aku on varustatud NTC temperatuurikontrolli seadisega, mis võimaldab laadida akut temperatuurivahemikus 5°C kuni 40°C. Sellisel viisil saavutatakse aku pikk tööiga. Järgige kõrvaldamise juhiseid. KUIDAS AKUPLOKKI LAADIDA (Joon. C) Enne esmakordset kasutamist laadige akuplokk täiesti täis.

1) Laadige liitiumioonakuakuplokki selleks ettenähtud

2) Ühendage laadija toiteallikaga, üheks sekundiks

süttivad punane defekti märgutuli, roheline tavaoleku märgutuli ja oranž Quick Boost märgutuli; seejärel need kustuvad.

40°C ning aku on väga tühi, siis süttib Quick Boost nupu oranž märgutuli.

7) Kui aku on laetud umbes 25% mahutavuseni,

hakkab vilkuma roheline LED märgutuli, mis näitab tavarežiimis laadimist.

8) Akuploki laadimise ajal jääb roheline märgutuli

vilkuma. Laadimise lõppemisel jääb laadija roheline LED märgutuli põlema. Vilkuv punane märgutuli viitab defektsele akule või aku ja laadija kehvale ühendusele.12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E 223

9) Kui jätate akuploki laadijasse, laetakse see täielikult,

aga ülelaadimist ei toimu.

AKUPLOKI PAIGALDAMINE/EEMALDAMINE

(Joon. D) Laadige enne esimest kasutamist. Paigaldamiseks Joondage akuploki sakid tööriista käepideme soontega ning paigaldage akuplokk, libistades selle käepidemesse. Eemaldamiseks Vajutage akuploki mõlemal küljel asuvaid aku vabastusnuppe, vabastage akuplokk ja tõmmake see välja. HOIATUS: Akuvabastusnuppu vajutades jälgige alati oma jalgade ning läheduses viibivate laste ja loomade asukohaga. Akuploki kukkumine võib põhjustada raskeid vigastusi. Akuplokki ei tohi eemaldada kõrges kohas töötades. TÖÖRIISTA KÄIVITAMINE/PEATAMINE (Joon. E) Käivitamine Tööriista sisselülitamiseks lükake lukustusnuppu ettepoole ja vajutage päästikut (ON/OFF). Peatamine: Tööriista väljalülitamiseks vabastage päästik. MÄRKUS: Tööriista ei saa sisse lülitada ainult päästikule (ON/OFF) vajutamisega.

Käärid on varustatud toite märgutulega, mis näitab akuploki laetuse taset. Power Indicator Tähendab, et: Põleb roheliselt Aku on laetud vähemalt 50% ulatuses laadimisvõimekusest Põleb oranžilt Aku laetuse tase jääb vahemikku 10% kuni 50% Põleb punaselt Aku on tühjenemas HEKILÕIKURI KASUTAMINE (Joon. F) HOIATUS: Kui tera vahele jääb elektrijuhe või -traat, ÄRGE PUUDUTAGE TERA! TERA VÕIB OLLA VOOLU ALL JA VÄGA OHTLIK. Hoidke hekilõikurit endiselt isoleeritud käepidemest või pange see maha ja nihutage ettevaatlikult endast eemale. Enne kui üritate juhet või traati tera ümbert ära võtta, lülitage elekter välja. Selle nõude eiramine võib põhjustada raskeid või surmavaid vigastusi. HOIATUS: Raskete vigastuste vältimiseks ärge pange käsi terade lähedale. Ärge üritage eemaldada lõigatud tükke ega hoida lõigatavat objekti, kui terad liiguvad. Enne kui hakkate terade ümber kinni jäänud tükke eemaldama, veenduge, et terad on lõplikult seiskunud ja akuplokk on eemaldatud. Seadet kandes või kätte võttes ärge hoidke kinni lõiketeradest. HOIATUS: Enne töö alustamist puhastage tööpiirkond võõrkehadest. Eemaldage kõik üleliigsed objektid, mis võivad lõiketerade vahele kinni jääda ja raskeid vigastusi põhjustada (nt juhtmed, lambid, traadid, nöörid jm). HOIATUS: Ärge üritage korraga väga suurt tükki lõigata ega läbi tiheda põõsastiku liikuda. Nii võite terasid painutada või aeglustada ja vähendada lõikeprotsessi tõhusust. HOIATUS: Noorte taimede puhul on soovitav kasutada otse lõiketera suunas kasvavate tüvede lõikamisel laia haaret. Vanemate taimete puhul on paksemate tüvede lõikamiseks hea kasutada saagimisliigutust. Jämedate tüvede lõikamiseks on soovitav kasutada esmalt käsisaagi või laasimissaagi. Uute kasvude lõikamine Lõiketera okstest läbi saamiseks on kõige efektiivsem lai, pühkiv liigutus. Parima lõiketulemuse saate, kui kallutate lõiketera veidi liikumissuunas. Üks pühkiv liigutus lõikab tavaliselt kõik tera teele jäävad oksad. Paksemate kasvude lõikamine Paksemaid oksi sisaldavate vanemate kasvude lõikamiseks rakendage lõiketera kasvudest läbi liigutamisel survet. See vabastab tera kiiremini ja aitab paksemaid oksi lõiketera hammaste ette sööta. Liigutage tööriista aeglaselt läbi paksemate okste, kasutades selleks ainult osa lõiketerast. Kui tööriist jääb paksemate okste puhul kinni, peatage seade koheselt ja vabastage päästik. MURUKÄÄRIDE KASUTAMINE (Joon. G) HOIATUS: Lugege hoolikalt ja järgige kasutusjuhendis toodud ohutusjuhiseid.

1) Kasutage murukääride lõiketera ainult muru ja

umbrohu lõikamiseks.

2) Parimate tulemuste saavutamiseks lõigake ainult

kuival päeval. Aga selle tööriista puhul ei tekita murul või maapinnal olev vesi või niiskus elektrilöögi ohtu.

3) Hoidke oma käed lõiketerast eemal ja hoidke stabiilset

tööasendit ning jälgige, et te ei libastuks. Ärge küünitage liiga kaugele.

4) Liigutage lõiketera murul sellisel kiirusel, mis

võimaldab lõikekiirust säilitada. Kui lõiketera hakkab aeglustuma, siis vähendage liigutuste kiirust. Jälgige, et murus ei oleks võõrkehi.12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E224

HOOLDUS HOIATUS: Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet vigastada. Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalikatsiooniga hooldustehnikud. HOIATUS: Raskete kehavigastuste vältimiseks tuleb seadme puhastamise või hooldamise ajaks alati akuplokk eemaldada. PUHASTAMINE ◾ Õhu sissevõtuavadelt ja lõiketeralt mustuse eemaldamiseks kasutage pehmet harja. ◾ Vaigu ja muude kleepuvate ainete eemaldamiseks pihustage terale vaigu lahustit. Käivitage mootor hetkeks, et lahusti ühtlaselt laiali laotuks ◾ Pühkige seadme pind kuiva lapiga puhtaks. HOIATUS: Ärge kunagi kasutage seadme puhastamiseks vett. Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmasse lagunevad kaubanduslike lahustite toimel kergesti. Kasutage mustuse, tolmu, õli, määrete jms eemaldamiseks puhtaid riidest lappe.

LÕIKETERA TERITAMINE

1. Eemaldage akuplokk hekilõikuri küljest.2. Kinnitage tera pihtide vahele ja viilige kõigi tera hammaste välimised lõikepinnad. Eemaldage nii vähe materjali kui võimalik. Eemaldage hekilõikur/murukäärid kruustangide vahelt ja reguleerige tera nii, et teritamata osa jääks katmata. Korrake ülalkirjeldatud toiminguid, kuni kõik terad on teritatud.MÄRKUS: Ärge kasutage tööriista, kui selle lõiketerad on kulunud või kahjustunud. See võib põhjustada ülekoormust ja lõiketulemused ei ole rahuldavad.

Parimate töötulemuste saavutamiseks ja tera eluea pikendamiseks määrige tööriista tera kerge masinaõliga enne ja pärast iga kasutuskorda. Eemaldage akuplokk ja asetage tööriist tasasele pinnale. Kandke õli ülemise tera servale. MÄRKUS: Pikemate tööde puhul õlitage tera ka töö käigus.

TRANSPORTIMINE JA HOIUSTAMINE

◾ Enne tööriista hoiustamist või transportimist paigaldage alati terale kaitsekate. Olge ettevaatlikud ja vältige tera teravaid hambaid. ◾ Enne tööriista hoiustamist puhastage see hoolikalt. ◾ Hoidke tööriista sisetingimustes, kuivas ja lastele kättesaamatus kohas. ◾ Hoidke trimmerit eemal korrodeerivatest ainetest (nt aiakemikaalid ja jääsulatussoolad). HOIATUS: Terad on teravad. Terade käsitsemisel kandke tugevast mittelibisevast materjalist töökindaid. Ärge asetage oma käsi ega sõrmi terade vahele või muusse kohta, kus on oht, et need võivad kinni jääda või võidakse maha lõigata. Enne kui terasid puudutate või hooldate, tuleb ALATI akuplokk eemaldada. Keskkonnakaitse Ärge visake elektriseadmeid, akulaadijat ega patareisid / akusid olmeprügi hulka!Vastavalt Euroopa Liidu eriaruandele nr 2012/19/EL tuleb elektri- ja elektroonikaseadmed, mis pole enam kasutatavad, ning, vastavalt direktiivile 2006/66/EÜ, ka defektsed või kasutatud akuplokid / patareid, eraldi kokku koguda.Kui elektriseadmed maetakse maa sisse või viiakse prügimäele, võivad ohtlikud ained põhjavette lekkida ja toiduahelasse sattuda ning kahjustada teie tervist ja heaolu.12 V LIITIUMIOONAKUGA MURU-/PÕÕSAKÄÄRID — CHT2000E 225

Tööriist ei tööta ◾ Akuplokk pole tööriistaga ühendatud. ◾ Kinnitage akuplokk tööriista külge. ◾ Tööriista ja aku vahel puudub elektriline ühendus. ◾ Eemaldage aku, kontrollige ühendusi ja paigaldage akuplokk tagasi. ◾ Akuplokk on tühi. ◾ Laadige akuplokk. Mootori ülekuu-menemine ◾ Veenduge, et jahutusavades ei ole tolmu ja võõrkehi. ◾ Puhastage ja vabastage ventilatsiooniavad. Ärge katke neid seadmega töötamise ajal käega GARANTII
