Toote tüüp	Bensiiniga puhur/imur
Mark	McCulloch
Mudel	GBV 322VX
Mootor	Kahetaktiline mootor, töömaht 26 cm³
Võimsus	0,8 kW
Kütus	Bensiini/õli segu 50:1 (pliiivaba, min 90 RON)
Kütusepaagi maht	500 cm³
Kaal	4,5 kg
Maksimaalne kiirus puhumisrežiimis	8600 min⁻¹
Õhuhulk puhumisrežiimis	450 cfm (umbes 764 m³/h)
Õhuhulk imemisrežiimis	490 cfm (umbes 833 m³/h)
Purustussuhe	16:1
Helirõhu tase	95,6 dB(A) (kõrvade kõrgusel)
Garanteeritud helivõimsuse tase	112 dB(A)
Vibratsioonitase (puhumine)	7,5 m/s² (käepidemetel)
Süüteküünal	Champion RCJ-6Y, vahe 0,6 mm
Tühikäigu pöörded	2800 - 3200 min⁻¹
Ventilaatori tüüp	Radiaalventilaator
Põhifunktsioonid	Puhumine, imemine purustamisega, kiiruse reguleerimine (VX-toru)
Ohutus	Seiskamislüliti, pritsmekaitse, lukustatav õhuvõtu kate
Igapäevane hooldus	Õhufiltri puhastamine, süüteküünla kontroll, tühikäigu reguleerimine, sädemeid summutava ekraani puhastamine

Korduma kippuvad küsimused - GBV 322VX MCCULLOCH

Kuidas käivitada külma mootorit?

Vajutage 10 korda aeglaselt kütusepumpa. Seadke õhuklapp asendisse FULL CHOKE (maksimaalne). Hoidke gaasipäästikut all ja tõmmake starterinöörist kuni 3 korda. Liikuge asendisse HALF CHOKE (keskmine) ja tõmmake kuni käivitumiseni. Laske soojeneda 10 sekundit, seejärel asetage asendisse NO CHOKE.

Millist kütusesegu kasutada?

Kasutage pliiivaba bensiini (min 90 RON, max 10% etanooli) ja kvaliteetse õhkjahutusega kahetaktilise mootoriõli segu. Suhe on 50:1 (2% õli). Näiteks 5L bensiini + 100 ml õli. Valmistage ainult 30 päeva jooksul vajalik kogus.

Kuidas reguleerida puhumiskiirust?

VX-toru võimaldab kahte asendit: asend A (suur ava) suurte kuivade lehtede eemaldamiseks ja asend B (väike ava) kiirema õhuvoolu jaoks, mis sobib pragudesse ja raskesse prahti. Pöörake välimist toru, et vabastada keel, liigutage seda, seejärel pöörake täielikuks kinnitumiseks.

Kuidas puhastada õhufiltrit?

Eemaldage õhufiltri kate ja filter. Peske see seebises soojas vees, seejärel kuivatage täielikult. Kui see on liiga määrdunud või kahjustatud, asendage uuega. Kui filter on vahtplastist, kandke pärast kuivatamist õhufiltri õli.

Kuidas kasutada imurit?

Paigaldage ümine ja alumine imitoru ning kogumiskott. Veenduge, et tõmblukk on suletud ja kott on heas korras. Käivitage mootor, seejärel lülitage imemisrežiimile. Kott täitub purustatud prahiga. Ärge puudutage heitgaaside väljalaskeava.

Milliseid ohutusmeetmeid võtta?

Kandke alati kaitseprille, kõrvakaitseid, kindaid, libisemisvastaseid saapaid ja pikki pükse. Hoidke vähemalt 15 m ohutuskaugust teistest inimestest ja loomadest. Ärge kunagi suunake otsakut inimeste ega loomade poole. Siduge pikad juuksed üle õlgade.

Kuidas tühjendada kogumiskotti?

Seisake mootor. Avage tõmblukk koti küljel. Tühjendage sisu sobivasse konteinerisse. Sulgege tõmblukk hoolikalt enne uuesti käivitamist. Kontrollige kotti regulaarselt, et veenduda, et see pole kahjustatud.

Kuidas reguleerida VX-toru?

Avause muutmiseks pöörake välimist toru, et vabastada keel pilust. Liigutage välimist toru mööda sisemist toru soovitud asendisse (A või B). Seejärel pöörake välimist toru vastassuunas, kuni keel on täielikult pilusse kinnitunud. Veenduge, et see on kindlalt lukus.

Kuidas hooldada süüteküünalt?

Kontrollige süüteküünalt, kui mootoril on vähe võimsust või on käivitamisraskusi. Puhastage seda metallharjaga ja kontrollige elektroodide vahet: see peaks olema 0,6 mm. Kasutage Champion RCJ-6Y tüüpi süüteküünalt. Vahetage see välja, kui see on kulunud või määrdunud.

Kuidas mootorit hädaolukorras seiskada?

Vajutage seiskamisnuppu ja vabastage see. Nupp naaseb automaatselt tööasendisse. Oodake 7 sekundit enne uuesti käivitamist, et nupp lähtestuks. Vahetu ohu korral kasutage mootori seiskamiseks seiskamisnuppu.

KASUTUSJUHEND GBV 322VX MCCULLOCH

Aabi dixpovou kivnnpa

Xpnoiioiote ovo uynnc TIOiTac laodi bixpovou kivntnpa. Xpnoiooiote movo aadi aepouykTou kivntnpa.
Mny xpnoiopoioieite aalouc tuttouc aoiou.
- Avalovia miyuato50:1 (2%)

EL-i vastavusdeklaratsiooni sisu. 105

Too. 100

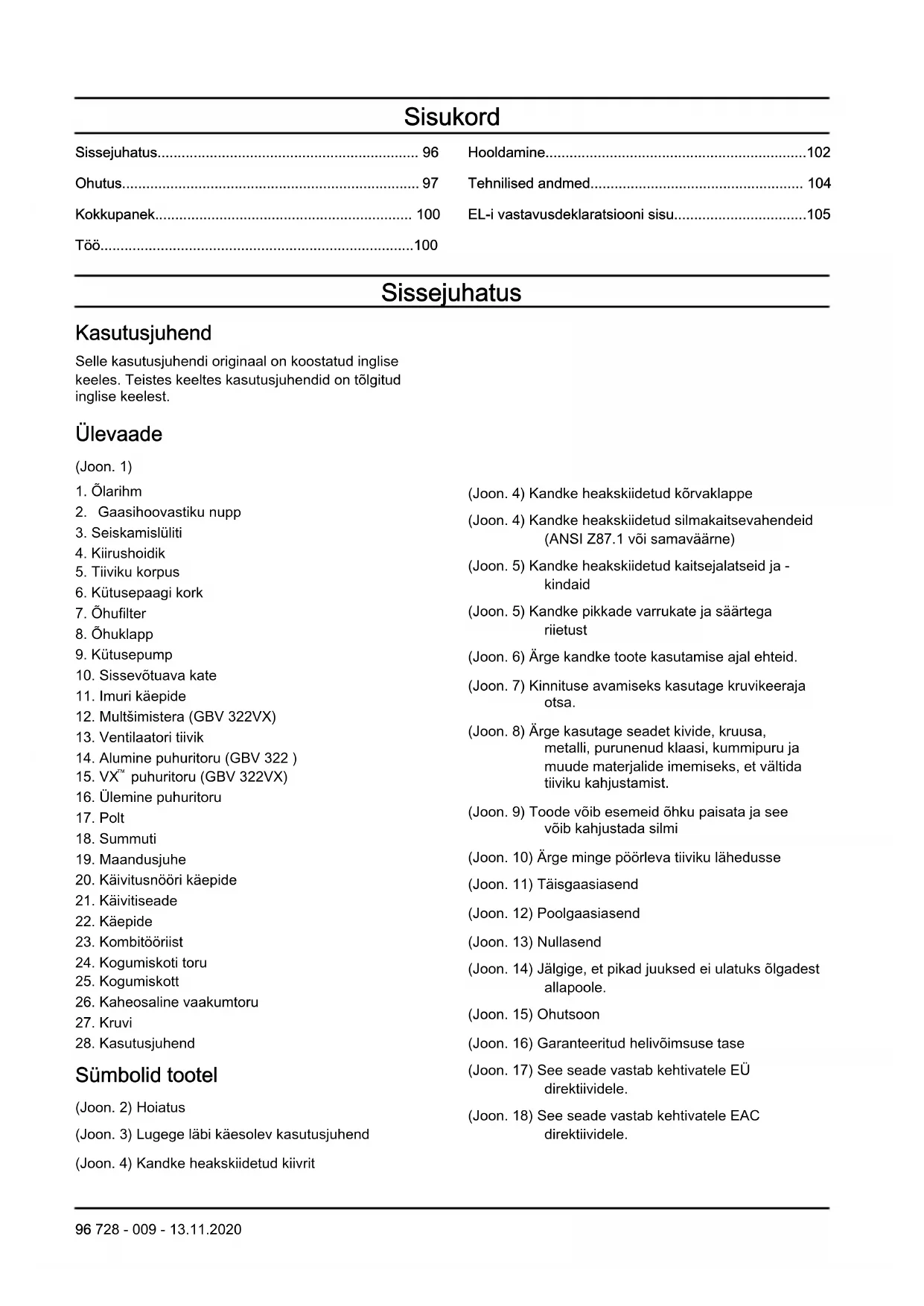

Sissejuhatus

Kasutusjuhend

Selle kasutusjuhendi originaal on koostatud inglise keees. Teistes keeltes kasutusjuhendid on tolgitud inglise keeest.

Ulevaade

(Joon. 1)

1. Olarihm

2. Gaasihoovastiku nupp

3. Seiskamisuliti

4. Kiirushoidik

5. Tiiviku korpus

6. Kutusepaagi kork

7. Ohufilter

8. Ohuklapp

9. Kutusepump

10. Sissevotuava kate

11. Imuri käepide

12. Multsimistera (GBV 322VX)

13. Ventilatori tiivik

14. Alumine puhuritoru (GBV 322)

15. VX' puharitoru (GBV 322VX)

16. Ülemine puhuritori

17. Polt

18.Summuti

19.Maandusjuhe

1. Käivusnöörkäepide

2. Käivitiseade

3. Käepide

4. Kombitöörliest

5. Kogumiskoti toru

6. Kogumiskott

7. Kaheosaline vaakumtoru

8. Kruvi

9. Kasutusjuhend

Sumbolid tootel

(Joon. 2) Hoiatus

(Joon. 3) Lugege labi kaesolev kasutusjuhend

(Joon. 4) Kandke heakskiidetud kiivrit

(Joon. 4) Kandke heakskiidetud körvaklappe

(Joon. 4) Kandke heakskiidetud silmakaitsevahendeid (ANSI Z87.1 voi samavärne)

(Joon. 5) Kandke heakskiidetud kaitsejalatseid ja -kindaid

(Joon. 6) Arge kandke toote kasutamise ajal ehteid.

(Joon. 7) Kinnituse avamiseks kasutage kruvikeeraja otsa.

(Joon. 8) Arge kasutage seadet kivide, kruusa, metalli, purunenud klaasi, kummipuru ja muude materjalide imemiseks, et valtida tiiviku kahjustamist.

(Joon. 9) Toode võib esemeid Óhku paisata ja see võib kahjustada silmi

(Joon. 10) Argeinge pörleva tiiviku lahedusse

(Joon. 11) Taisgaasiasend

(Joon. 12) Poolgaasiasend

(Joon. 13) Nullasend

(Joon. 14) Jälgige, et pikad juuksed ei ulatuks ölgadest allapoole.

(Joon. 15) Ohutsoon

(Joon. 16) Garanteeritud heliovöimsuse tase

(Joon. 17) See seade vastab kehtivatele EU direktiividele.

(Joon. 18) See seade vastab kehtivatele EAC direktiividele.

(Joon. 19) See seade vastab kehtivatele Ukraina direktiividele.

(Joon. 20) See seade vastab Australia elektromagnetilise ühilduvuse (EMÜ) eeskirjadele.

Märkus: Seadmel toodud ülejäänud sumbolid/tahised
vastavad muudeCOMMertsvaldkondade
sertifseerimisnoutele.

Euro Vheitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine voi rikkumine tuhistab toote EL-i tübikinnituse.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandomisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

Ohutus

Ohutuse märaratlused

Järgnevad märarlused naitavad margusõnade raskusastet.

HOIATUS:Kehavigastused.

ETTEVAATUST: Toote kahjustus.

Märkus: See teave hölbastab toote kasutamist.

Uldised ohutuseeskirjad

• Kasutage toodet öigesti. Valesti kasutamise tagajäreks vöib olla kehavigastus vöi surm. Kasutage toodet ainult käesolevas kasutsjuhendis kirjeldatud toöde tegemiseks. Arge kasutage toodet muude toöde tegemiseks.
• Järgige käesolevas kasutusjuhendis toodud juhiseid.
  Järgige hoiatussümboleid ja ohutuseeskirju. Kui operator ei järgi juhiseid, eeskirju ja sümboleid, vöib selle tagajäreks olla kahjustus, kehavigastus voi surm.
• Hoidke see kasutusjuhend alles. Tarvitage kasutusjuhendit toote kokkupanemisel, kasutamisel ja heas tokorras hoidmisel. Tarvitage kasutusjuhendit tarvikute ja lisavarustuse oigeks paigaldamiseks. Kasutage ainult heakskiidetud tarvikuid ja lisavarustust.
• Arge kasutage kahjustatud toodet. Järgige hooldusskeemi. Tehke ainult neid hooldustöid, mille juhised on toodud selles kasutusjuhendis. Koik ülejänud hooldustööd peab tegema volitatud hoolduskeskus.
• Selles kasutusjuhendis ei saa kirjeldada koiki olukordi, mis voivad toote kasutamise kaigus ette

tulla. Olge ettevaatlik ja kasutage tervet moistust. Arge kasutage toodet ega tehke hooldustoid, kui te pole antud olukorras kindel. Vestelge lisateabe saamiseks toote asjatundja, edasimujuha, hooldustookoja voi volitatud hoolduskeskuse esindajaga.

• Enne toote kokkupanemist, hoiule asetamist voi hooldustöde tegemist lahutage süutekünla juhe.
• Arge kasutage toodet, kui selle algseid tehnilisi naitajaid on muudetud. Arge muutke toote uhtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja heakskiidetud osi. Vale hooldamise tagajärjeks voib olla kehavigastus voi surm.
• Arge hingake sisse mootoriheitgaase. Mootoriheitgaaside pikaajaline sissehingamine on tervisele ohtlik.
• Arge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal. Heitgaasid on tulised ja vöivad sisaldada sademeid, mis vöivad pöhjustada tulekahu. Ebapiisav ðuvahetus vöib pöhjustada lambumiset vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.
• Toote mootor tekitab kasutamise ajal elektramagnetvälja. Elektromagnetväli vöib kahjustada meditsiinilisi implantaate. Enne toote kasutamist pidage nōu omarasti ja implantaadi valmistajaga.
• Arge lubage lastel toodet käsitseda. Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud füusiliste vöi vaimsete voimetega isik, peab ta olema kogu aeg järevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
• Kasutusel mitte olev toode lukustage kohta, kus lapsed ja volitamata isikud selle juurde ei pääse.
  Toode voib esemeid ohku paisata ja pohjustada kehavigastusi. Vigastus- ja surmaohu vahendamiseks jargige ohutuseeskirju.

• Arge lahkuge tootava mootoriga toote juurest.

• Onnetusjuhtumite eest toote kasutamisel vastutab toote operator.

• Enne toote kasutamist veenduge, et kõik osad oleksid terved.
• Enne toote kasutamise alustamist veenduge, et teised inimesed ja loomad asuksid teist vahemalt 15 m (50 jala) kaugusel. Veenduge, et laheduses viibivad inimesed oleksid toote kasutamisest teadlikud.
• Tutvuge riiklike voi kohalike eeskirjadega. Need voivad toote kasutamist teatud asjaoludel piirata voi selle keelata.
• Arge kasutage seadet, kui olete vasinud voi tarvitanud alkoholi, narkootikume voi ravimeid. See voib mojutada teie nagemist, tahelepanelikkust, koordinatsioni voi hinnangut.

Vibratsiooniohutus

See toode on elle nähtud üksnes aeg-ajalt kasutamiseks. Toote pidev voi regulaarne kasutamine voi bpohjustada nn valgete sormede sundroomi voi muid sarnaseid vibratsionist tingitud meditsinilisi probleeme. Kui kasutate toodet pidevalt voi regulaarselt, kontrollige aeg-ajalt omakä ja sormede seisundit. Kui teie katel voi sormedel muutub varv, tunnete valu voi surinat voi kaed voi sormed muutuvad tuimaks,lopetage tootamine ja poorduge kohe arsti poole.

Puhurseadme kasutamise ohutuseeskirjad

• Kasutage seadet üksnes lehtede ja muu prahi maapinnalt eemale puhumiseks või eemaldamiseks.
• Arge kasutage seadet, kui olete vasinud voi haige voi tarvitanud alkoholi, uimastavaid aineid voi ravimeid.
  Korvalseisjad ja loomad peavad asuma seadme operatorist vahemalt 15 m kaugusel.
• Seade voib suurel kiirusel ohku paisata esemeid, mis voivad rikošetist operaatorit tabada. See voib pohjustada silmakahjustusi.
• Arge suunake puhorseadme otsakut inimesto voi loomade suunas.
  Jalgige, et pikad juuksed ei ulatuks olgadest allapoole.
• Enne tarvikute ja muude componentite paigaldamist või eemaldamist seisake alati mootor.
• Arge kasutage toodet ilma kaitsepiirdeta.
• Arge kasutage toodet, kui toöpiirkonnas on inimesi. Peatage toode, kui toöpiirkonda siseneb imimene.

• Arge kasutage toodet ruumis, kus puudub piisav ohuvahetus. Ebapiisav ohuvahetus voib pojhustada lambumiset voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
  Toote tootamise ja tuhikäigul kaitamise ajal ning pärast toote seiskamist on summuti vaga tuline. Tuleohtlike materjalide ja aurude laheduses olge vaga ettevaatlik.

• Arge puudutage sissetombeava katte piirkonda.
  Hoidke ehted ja lahtised roivad sissetombeava piirkonnast eemal.
  Veenduge alati, et teil oleks kindel jalgealune, ning kasutage toodet ainult turvalisel ja tasasel pinnal. Libedad ja ebastabiilsed pinnad (nt redelid) voivad pohjustada tasakaalu voi seadme üle kontrolli kaotamise.

• Arge kasutage toodet suurtel korgustel, naiteks katusel.
• Kinnitage seade transportimise ajaks.
• Kasutage toodet ainult soovitatud kellaagadel.
  Järgige kohalikke kehtivaid eeskirju. Tavapärane soovitatat av ajahemik on 09.00 kuni 17.00 esmaspaevast laupäevani.
• Kasutage toodet antud töülesande tegemiseks kõige madalama vajaliku gaasitasemega.
• Kindlustage, et te ei saeks toote kasutamise ajal kukkuda. Arge kallutage toote kasutamise ajal.
• Enne kaasutamist veenduge, et toode (eriti summuti, ñhuvōtuava ja ñhufilter) oleks heas seisukorras.
• Enne toote kasutamist kobestage reha voi luuaga maapinnal olev praht lahti.
  Kui too piirkond on maardunud, kastke see voolikuga üle.
  Vee saastmises voite kasutada toodet vooliku asemel.
• Puhuge prahti ohutult. Jalgige laheduses asuvaid lapsi, loomi, avatud aknaid ja soidukeid.
• Arge suunake toodet ornade taimede poole.
• Arge puhuge ohku objektide (seinad, suured kivid, soidukid, aiad) suunas.
  Kui toitate sisenurgas, suunake ohuvool nurgast tooala keskosa poole. Vastasel juhul voib praht teile nikku paiskuda ja pohjustada silmavigastusi.
• Ohujoa maapinna lahedral hoidmiseks kasutage otsaku pikendust.
  Korvalseisjad peavad tingimata kandma silmade kaitset.
• Pärast toote kasutamist toimetage pracht jäätmekäitluspunkti.

Vaakumseadme kasutamise ohutuseeskirjad

Vältrige ventilataori kahjustamist. Arge kasutage vaakumseadet suurte tahkete esemete (puit, purgid, kummipuru voi pikad noorijupid) imamiseks.
- Arge laske vaakumtorul puutuda vastu maad.
- Enne ummistuse eemaldamist seisake mootor ja lahutage süutekuünla kate.

Isiklik kaitsevarustus

• Toote kasutamise ajal kandke alati kohast isiklikku kaitsevarustust. Isiklik kaitsevarustus ei korvalda taiilikult kehavigastuste ohtu. Isiklik kaitsevarustus vahendab onnetuse korral kehavigastuse raskusastet.

• Toote kasutamisel kandke alati heakskiidetud kaitseprille.

• Arge käsitsege toodet paljajalu vöi lahtiste jalatsitega. Kandke alati vastupidavaid libisemiskindlaid jalanösid.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke heakskiidetud kaitsekindaid.
  Kui valitseb korgel asuvate esemete allakukkumise oht, kandke kiivrit.
  Toote kasutamisel kandke alati heakskiidetud korvaklappe. Pikaajaline murakeskkonnas viibimine voib pohjustada murast tingitud kuulmiskadu.

• Toote kasutamisel tomurikkas keskkonnas kandke alati heakskiidetud tolmumaski.
  Veenduge, et laheduses asuks esmaabikomplekt.

Toote kaitseseadised

• Tehke regulaarselt toote ettenähtud hooldustöid.

• Toote kasutusiga pikeneb.

• Onnetuste oht vaheneb.

Laske toode edasimüju jaures voi volitatud hoolduskeskuses regulaarselt labi vaadata ja teha vajalikud reguleerimus- voi parandustödd.

• Arge kasutage toodet, kui kaitseseadised on kahjustatud. Kui toode saab kahjustada, pörduge volitatud hoolduskeskusesse.

Seiskamisuliti

Käivitage mootor. Veenduge, et seiskamisüliti seadmisel seiskamisasendisse mootor seiskuks.

Summuti

• Arge kasutage mootorit, kui summuti on kahjustatud.
  Kahjustatud summuti tostab mürataset ja suurendab tulekahu ohtu. Hoidke tulekustuti kaepärast.
• Kontrollige regulaarselt, kas summuti on toote küljes alles.
• Arge puudutage mootorit ega summutit, kui mootor on tuline. Arge puudutage mootorit ega summutit monda aega parast mootori seiskamist. Tulised pinnad voivad pohjustada kehavigastusi.
  Tuline summuti voib pöhjustada tulekahju. Olge väga ettevaatlik, kui kasutate toodet tuleohtlike vedelike voi aurude laheduses.
  Kui summuti on kahjustatud, arge puudutage summuti osi. Osad voivad sisaldada kantserogeenseid aineid.
• Monedel puhurseadme mudelitel on sādemepūdur. Puhastage ja vahetage puūdurit māratud intervallide järel. Lugege hoolduspeatūkki (Hooldamine Ik 102).

Ohutusnõuded kütuse käsitsemisel

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootoriöli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada. Eemaldage kutus toote pinnalt.
  Kui kutus satub roivastele, siis vahetege kohe riideid.
  Vältige kutuse sattumist nahale, see vöib pöhjustada kehavigastusi. Kui kutus satub nahale, puhistage piirkond seebi ja veega.
• Arge käivitage mootorit, kui kutus voi öli satub toote pinnale vöi teie nahale.
• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pohjustada kehavigastusi voi surma.
• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Keerake kutusepaagi kork hoolikalt kinni, et valtida tulekahju.
• Enne käivitamist viige toode vahemalt 3 m (10 jala)
  kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge tankige paaki liiga palju kutust.
• Veenduge, et toote vōi kūtusenōu liigutamisel e i tekiks leket.
• Arge asetage toodet voi kutusenou kohta, kus on lahtine leek, sadermed voi suteleek. Veenduge, et hoikuhas ei oleks lahtist leeki.
  Kütuse kandmiseks vōi hoidmiseks kasutage üksnes heakskiidetud mahuteid.
• Enne pikaajalisele houle jätmist tühjendage kutusepaak. Järgige kutuse kasutuselt körvaldamist reguleerivaid kohlilikke eeskirju.
• Enne pikaajalisele houle jätmist puhaltage toode.
• Enne toote houle jätmist eemaldage süütekünla juhe, et välistada mootori tahtmatu käivitamise voimalus.

Ohutusjuhised hooldamisel

HOIATUS: Ebaöige hooldus voib kaasa tuua mootori tõsise kahjustamise voi ohtliku kehavigastuse.

Kokkupanek

HOIATUS: Enne seadme kokkupanekut lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Ulemise puhuritoru paigaldamine

1. Joondage ülemise puhuritoru (A)ava puhuri valjalaskeava (B) sakiga.(Joon.21)
2. Lükake ülemine puhuritoru täielikult puhuri valjalaskeavasse.
3. Pöörake ülemist puhuritoru, kuni toru olev auk on joondatud puhuri valjalaskeava mutri keermetega. (Joon. 22)
4. Paigaldage kruvi (C). (Joon. 23)
5. Toru kinnitamiseks keerake kruvi kruvikeerajaga paripäeva.

Alumise puhuritoru paigaldamine

1. Joondage alumise puhuritoru (A)avad ülemise toru (B) sakkidega. (Joon. 24)
2. Lükake alumine puhuritoru täielikult ülemise külge.
3. Pöörake alumist puhuritoru täielikult, kuni ava lõpus olev sakk on kinnitunud. (Joon. 25)

VX-i paigaldamine™ puhuritoru

1. Joondage VX-i puhuritoru (A) avad ülemise puhuritoru (B) sakkidega. (Joon. 24)
2. Lükake VX-i ^TM puharitoru täielikult ülemise puharitoru külge.
3. Pöörake VX-i alumist puhuritoru täielikult, kuni avalopus olev sakk on kinnitunud. (Joon. 25)

Ulemise imuritoru paigaldamine

1. Sisestage kruvikeeraja ots sissetombeavakinnitusse. (Joon. 26)

2. Kinnituse vabastamiseks kallutage käepidet kruvikeerajaga ettevaatlikult esiosa poole.

3. Hoidke sissetombeava katet lahti, kuni imuritoru on omakohal.(Joon.27)
4. Joondage sissetombevas olev sakk ülemise imuritoru avadega.

Markus: Joondage tahised sissetombeaval ja ulemisel imuritorul.

1. Suruge ülemine imuritoru täielikult sissetömbeavasse.
2. Pöörake ülemist imuritoru täielikult päripäeva, kuni kuulete klöpsu. (Joon. 28)

Alumise imuritoru paigaldamine

1. Joondage alumise imuritoru ava ülemisel imuritorul oleva sakiga.
2. Suruge alumine imuritoru täielikult ülemise imuritoru külge, kuni ava lopus olev sakk on kinnitunud. (Joon. 29)
3. Paigaldage kruvi.
4. Toru kinnitamiseks keerake kruvi kruvikeerajaga paripäeva. (Joon. 30)

Kogumiskoti toru paigaldamine

1. Joondage kogumiskoti toru (A)ava puhuri valjalaskeava (B) sakiga.(Joon.31)
2. Suruge kogumiskoti toru taielikult puhuri valjalaskeavasse.
3. Pöörake kogumiskoti toru, kuni torus olev auc on joondatud puhuri valjalaskeava mutri keermetega. (Joon. 32)
4. Paigaldage kruvi (C).
5. Toru kinnitamiseks keerake kruvi kruvikeerajaga päripäeva. (Joon. 33)

Töö

HOIATUS: Enne toote kasutamist lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

kogus segus oleks oige. Vale bensiini ja oli suhe vobimotorit kahjustada.

Bensiin

Kütus

Kütuse kasutamine

ETTEVAATUST: Tootel on kahetaktiline mootor. Kasutage bensiini ja kahetaktiliste mootorite mootorioli segu. Jalgige, et oli

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See voib toodet kahjustada.

ETTEVAATUST: Arge kasutage bensiini, mille etanoolisisaldus (E10) on üle 10% . See voib toodet kahjustada.

ETTEVAATUST: Arge kasutage pliibensiini. See vob seadet kahjustada.

• Kasutage alati värsket plivaba bensiini, mille oktaaniary on vahemalt 90 RON (87 AKI) ja etanoolisisaldus (E10) alla 10% .
  Kui toode tötab sageli pésivalt körge mootori kiirusega, kasutage suurema oktaaniarvuga bensiini.
• Kasutage alati kvaliteetset pliivaba bensiini ja oli segu.

Kahetaktiliste mootorite mootorioli

• Kasutage üksnes kõnge kvaliteediga kahetaktilistemootorite mootorioli. Kasutage üksnesohkjahutusega mootorite mootorioli.
• Arge kasutage teist tuüpi olisid.
• Segusuhe 50:1 (2%)

Bensiin Öli
1 USA gallon 77 ml (2,6 untsi)
1 Briti gallon 95 ml (3,2 untsi)
5 l 100 ml (3,4 untsi)

Kütusesegu valmistamine

Markus: Kütuse segamiseks kasutage alati puhast kütusenōu.

Märkus: Arge valmistage rohkem kutusesegu, kui kulub umbes 30 paëva jooksul.

1. Valage nousse pool vajaminevast bensiinikogusest.
2. Valage nousse kogu vajaminev olikogus.
3. Loksutage kütusesegu, et koostisosad seguneksid.
4. Valage nousse teine pool vajaminevast bensiinikogusest.
5. Loksutage kutusesegu, et koostisosad seguneksid.
6. Täitke kutusepaak.

Kütuse tankimine

• Kasutage alati ülevoolukaitsega kutusenou.
  Kui nous on kutust, eemaldage ebavajalik kutus ja laske noul kuvada.
• Veenduge, et kutusepaagi korgi umbrus oleks puhas.
• Enne kutusesegu lisamist kutusepaaki loksutage kutusenoud.

Käivitamine ja seiskamine

Enne mootori käivitamist

Veenduge, et tootel poleks puuduvaid, kahjustatud, lahtisi voi kulunud osi.
- Vaadake üle kogumiskott. Veenduge, et kogumiskott poleks kahjustatud ja et tomlukk oleks suletud.
- Kontrollige mutrecht, kruvisid ja polte.
- Kontrollige ðhufiltrit.
- Kontrollige, kas gaasihoovastiku nupp toötab korralikult.
- Kontrollige, kas seiskamisluliti tõtab korralikult.
- Kontrollige, kas tootel ei esine kutuseleket.

Külma mootori käivitamine

HOIATUS: Arge kerige käivitusnöori umber kae.

ETTEVAATUST: Arge hoidke toodet jalgadega paigal.

ETTEVAATUST: Arge tommake
käivitusnöori loppasendisse. Arge laske
valjatommatud käivitusnöori kaepidet lahti.
See voib toodet kahjustada.

Markus: Kui mootor seiskub, liigutage ðhuklapp suletud asendisse ja viige uuesti LABI káivitamistoining.

1. Täitke kütusepaak puhta kütuseseguga.
2. Hoidke vasaku käega seadme korpus vastu maapinda. Veenduge, et puhuri ots oleks suunatud inimestest, loomadest, klaasist ja tahketest esemetest eemaile.
3. Vajutage kutusepumpa aeglaselt 10 korda.
4. Seadke ohuklapi hoob taisgaasiasendisse.
5. Andke gaasi ja hoidke seda asendit
6. Tömmake käivitusnööri käepidet kiiresti, kuni mooter uritab käivituda, kuid mitte üle 3 tōmbe.

Markus: Kui temperatuur on alla 4^ , jätkake käivitusnöori kaepideme tombamist, kuni mooter uritab käivituda.

1. Viige ðhuktapp poolgaasiasendisse.
2. Tömmake käivitusnööri käepidet järsult kuni mooter käivitub.
3. Laske 10 sekundit toitada.
4. Seadke ohuklapi hoob nullasendisse.

Sooja mootori käivitamine

1. Vajutage kutusepumpa aeglaselt 10 korda.

2. Viige ðhuklapp poolgaasiasendisse.

3. Tömmake käivitusnööri käepidet järsult kuni mootor käivitub.
4. Seadke òhukapi hoob nullasendisse.

Aurulukustunud mootori käivitamine

Toode vöib olla aurulukustunud, kui see ei käivitu keskkonnattemperatuuril üle 35^ (95°F) ja on olnud seisatud 15-45 minutit.

1. Vajutage ohukolbi pumpa uuesti 10-15 sekundit.
2. Viige ðhuklapp poolgaasiasendisse.
3. Tömmake käivitusnööri käepidet järsult kuni mootor käivitub.
4. Laske mootoril kolm minutit tuhikäigul soojeneda.
5. Seadke òhukapi hoob nullasendisse.

Mootori seiskamine

Vajutage ja vabastage mootori STOP luliti. Luliti liigub automaatelt tagasi ON-asendisse. Enne toote taaskäivitamist oodake seitse sekundit, et luliti jouaks lahtestuda.

VX-i puhuritoru reguleerimine

1. Joondage Óigeava (A voi B) valisel VX-i puhuritorul sisemise toru sakiga (C). (Joon. 34)

Markus: Kui torud on kokku pandud, siis sakki pole naha. Te peate saki asendit tunnetama, kui valist toru liigunate.

Markus: Kinnitage sakk asendisse "A" suure puhuriava jaoks. Suur puhuriava eemaldab kuivad lehed ja muu soovimatu materjali laiadelt aladeltt. Kinnitage sakk asendisse "B" väikse puhuriava jaoks. Väiksem puhuriava muudab pragude ja servade puhastamiseks öhuvoo kiremaks ja sollega saab eemaldada raskemaid materjale (nt märgi lehti).

1. Saki eemaldamiseks avausest põrake välist toru vastavalt näidatule. (Joon. 35)
2. Asendi muutmiseks liigutage valist toru piki sisemist toru. (Joon. 36)
3. Pöörake välist toru vastavalt näidatule, kuni sakk on avause öiges asukohas täielikult kinnitunud. (Joon. 37)

Töösend

Puhur (Joon. 38)
Imur (Joon. 39)

Imamine

Enne imamise alustamist paigaldage vajalik ohutusvarustus.

HOIATUS: Enne kasutamist veenduge, et kogumiskott poleks kahjustatud ja et tomblukk oleks suletud. Arge kasutage kahjustatud kotti. Nii valdite ohku paiskuvast prahist tingitud kehavigastusi. Vasakukaeline kasutamine tostab ohutaset. Valtige keha sattumist vastuheitgaasi valjalaskeva piirkonda.

HOIATUS: Arge käivage puhurseadet, kui sisselaskeava kite on lahti voi kahjustatud (valja arvatud siis, kui on paigaldatud vaakumtoru).

• Puhuri tootamise ajal peab kogumiskotti toetama olarihm. Rihma tuleb kanda ola ulaosal.
  Käivitage puhurseade. Tätte käivitamist ja seiskamist kirjeldavas peatükis toodud juhiseid Käivitamine ja seiskamine Ik 101. Lugege labi ohutuseeskirjad Ohutus Ik 97.

Kogumiskoti tuhjendamine

HOIATUS: Vaadake kogumiskott alati üle. Enne kasutamist veenduge, et see poleks kahjustatud ja et tōmblukk oleks suletud. Årge kasutage kahjustatud kotti. Lendav praht vöib pöhjustada kehavigastusi. Vasakukäelisel kasutamisel olge eriti ettevaatlik. Årge puudutage heitgaasi valjalaskeva piirkonda.

1. Seisake seade.
2. Avage kuljel asuv tomlukk.
3. Tuhjendage kogumiskott.
4. Sulgege lukk.

Hooldamine

HOIATUS: Enne toote puhastamist, remontimist voi hooldamist lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Hooldusskeem

Järgi kindlasti hooldusskeemi. Intervallide arvutamisel on aluseks vöetud toote igapäevane kasutamine. Kui toodet ei kasutata igapäevaselt, on intervallid erinevad.

Tee ainult neid hooldustöid, mida on selles kasutusjuhendis kirjeldatud. Hooldustöde osas, mida Selles kasutusjuhendis kirjeldatud ei ole, poördu volitatud hoolduskeskuse poole.

Igapaevane hooldus

• Puhastage välispinnad.
• Kontrollige poörlemiskiiruse regulaatori ja gaasihooovastiku nupu toimimist. Vahetage valjakahjustatud osad.
• Kontrollige seiskamislulit. Vajaduse korral vahetage see valja.
• Kontrollige tühikäigu kiirust.
• Puhastage ðhufilter. Vajaduse korral vahetage see valja.
• Veenduge, et sisselaskeava katte saaks suletud asendisse lukustada. Veenduge, et tiivik oleks puhas.
• Keerake kinni koik mutrid ja poldid.
  Veenduge, et korpusel poleks pragusid.
• Veenduge, et kogumiskott poleks kahjustatud ja et tomblukk tootaks. Vajadusel vahetage kott valja.

Iganadalane hooldus

• Kontrollige käivitiseadme, käivitusnöörj pingevedruseisukorda. Vahetage valja koik kahjustatud osad.
• Kontrollige öhuvötuava ja käivitiseadme seisukorda. Kui öhuvötuava on ummistunud, eemaldage praht.
• Puhastage sutekunla valispind. Votke kunal maha ja kontrollige elektroodide vahet. Reguleerige vahekauguseks 0,6 mm voi vahetege sutekunal valja.
• Puhastage tiiviku labad.
• Puhastage sādemepūddur vōi vajaduse korral vahetage see (mitte katalúsaatoriga summutite korral).
  Puhastage karburaatori umbrus.
• Puhastage ðhufilter.

Igakuine hooldus

• Kontrollige käivitusnööri käepidet ja käivitusnööri.
• Puhasta kutusepaak.
• Puhastage karburaator ja selle ümbrus.
• Puhastage tiiviku labad.
• Kontrollige, et kutusetorudes ei oleks morasid ega muid kahjustusi. Vajaduse korral vahetage need valja
  Vahetagevalja kutusepaagis olev kutusefilter.
• Kontrollige kõiki juhtmeid ja ühendusi.
  Vahetage süutekūnal.
  Vahetageohufilter.

Iga-aastane hooldus

• Kontrollige sütekünalt.
• Puhastage karburaatori välispind ja selle ümbrus.
• Puhastage jahutussüsteemi.

• Kontrollige sädemepüudurit.

• Kontrollige kutusefiltrit.
  Veenduge, et kutusevoolikul poleks kahjustusi.

• Kontrollige kõiki juhtmeid ja ühendusi.

50 tootunni jargne hooldus

• Laske summuti volitatud hoolduskeskuses, parandada voi asendada.

Tuhikäigu poorete arvu reguleerimine

Enne tühikäigu pörete arvu reguleerimist veenduge, et öhufilter oleks puhas ja öhufiltri kate asuks omahokal.

Reguleerige tuhikäigukirust tuhikäigureguleerimiskruviga. (Joon. 40)

Tuhikäigu poorete arv on oige siis, kui mootor tötabigas asendis ühtlaselt.

1. Kiiruse tostmiseks keerake tuhikäigu reguleerimiskruvi paripäeva.
2. Kiiruse langetamiseks keerake tuhikäigu reguleerimiskruvi vastupaeva.

Sädemepüduri hooldamine

Puhastage sādemepüddur terasharjaga.

Jahutussüsteemi puhastamine

Puhastage jahutussüsteemi osad harjaga.

Süutekuünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal voib todet kahjustada.

• Kontrollige süutekuünalt, kui mootori voimsus on modal, mootor ei kaivitu kergesti voi ei tota tuhikäigul korralikult.
• Süutekünla elektroodidele võrainete kogunemise ohu vahendamiseks tätte järgmisi juhiseid.

a) Veenduge, et tuhikäigu poorete arv on oigesti seadistatud.
b) Veenduge, et kutusesegu oleks oige.
c) Veenduge, et ohuifilter oleks puhas.

Kui süutekuunal on märdunud, puhastage see ja kontrollige, kas elektroodide vahe on ðige. Vt jaotist Tehnilised andmed Ik 104. (Joon. 41)
Vajadusel vahete sutekuunal valja.

Ohuftri hooldamine

Ohufiltri puhastamine

1. Eemaldage ñhufiltri kate ja ñhufilter.
2. Puhastage ðhufilter sooja seebiveega. Enne tagasi paigaldamist veenduge, et ðhuffilter oleks kuiv.

Tehnilised andmed

	Ühik GBV	322 (GHB28VPR)	GBV 322VX (GHB28VPR)
Mootori andmed
Silindri maht cm	3	26 26
Elektroodi vahe mm 0,6 0,6
Kütusepaagi maht cm	3	500 500
Tühikäigukirus min	-1	2800-3200 2800-3200
Maksimumvöimsuse kirqus min	-1	8000 8000
Vöimsus kW 0,8 0,8
Süüteküünal Champion RCJ-6Y Champion RCJ-6Y
Maksimaalne kirqus, puhurirežiim	min-1	8600 8600
Maksimaalsel kirqusel imurirežiim	min-1	--	7500
Heite pūsimisaeg	H	50 50
Mūra- ja vibratsioniandmed
Samavärne vibratsionitase käepidemetel, varustatud puhuri- torude ja otsakuga (originalvarustus) - vt märkust 1	m/s2	7,5 7,5
Samavärne vibratsionitase käepidemetel, varustatud vaa- kumtorudega (originalvarustus) - vt märkust 1	m/s2	7,4 7,4
Samavärne helirōhu tase kasutaja körva juures, mõõdetud vastavalt standardile ISO 22868, varustatud puhuritorude ja ot- sakuga (originalvarustus) - vt märkust 3	dB (A)	95,6	95,6
Helitugevuse tase, garanteeritud (LwA) - vt märkust 2	dB (A)	112 112
Helitugevuse tase, mõõdetud - vt märkust 2	dB (A)	109 109
Toote mõötmed
Mass	kg	4.4 4,5
1. märkus. Ekvivalentse vibratsionitisame kohta toodud andmete tüüpiline statisoline dispersion (standardhälve) on 1,5 m/s2. 2. märkus. Mūraemissionen ümbritsevasse keskkonda, mõõdetud helivöimsuse tasemena (LwA) vastavalt Eü direktii- vile 2000/14/EÜ. Seadme antud helivöimsuse tase mõõdeti enim mūra tekitava originaaltarviku kasutamisel. Erine- vus garanteeritud ja mõõdetud helivöimsustaseme vahel seisneb selles, et direktivi 2000/14/EÜ alusel hölma g- ranteeritud helivöimsustase ka mõötmistulemuste dispersiononi ja körvalekaldeid sama mudeli erinevate seadmetere vahel. 3. märkus. Antud andmetel seadme helitugevuse taseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (stand- ardne körvalekalle).
Ventilaator Ühik GBV 322 GBV 322VX
TÜüp Radiaalventilaator Radiaalventilaator
Suurim öhukiirus, standardotsak km/h 322 -
Öhu max kiirus, VX™ puHuritoru* km/h - 370
Öhumaht, puHurirežiim cfm 370 450
Öhumaht, imurirežiim cfm 490 490
Multšimiskiirus 10:1 16:1
*valikuline tarvik

EL-i vastavusdeklaratsiooni sisu

Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode

Kirjeldus Bensinimootoriga	ehepu-hur / lehepuhur-imur
Kaubamärk	McCulloch
Platzvorm/tüpp/mudel	Platzvorm GHB28VPR, mudel GBV 322, GBV 322VX
Partii	Seerianumber alates 2018. aastast

vastavussertifikaadi EÜ Nõkogu masinadirektiivi 2006/42/EÜ nõutele vastamise kohta.

Vastavalt allkirjastatud EÜ vastavusdeklaratsionile kehtib see tertifikaat kehtib kõikidele tootel viidatud tootmiskohtadele ja päritoluriikidele.

Tarnitud bensiinimootoriga lehepuhur/lehepuhur-imur vastab naidisele, mis Iabis ekspertiisi.

vastab täielikult järgmistele Eü direktiividele ja eeskirjadele:

Direktiiv/eeskiri	Kirjeldus
2006/42/EÜ	"masinadirektiiv"
2014/30/EL	"elektromagnetilise ühildu-vuse direktiiv"
2000/14/EÜ	"välitingimustes kasutata-vate seadmete mürä direktiiv"
2011/65/EL	"direktiiv teatavate ohtlike ainetete kasutamise piirä-mise kohta"

Kohalduvad jargmised uhtlustatud standardid ja/voitehnilised spetsifikatsoonid: EN ISO 12100, EN 15503, CISPR 12, ISO 14982, EN 50581.

Vastavalt direktiivi 2000/14/E Ü lisale V on deklareeritud helitaseme väärtused toodud tehniliste andmete jaotises ja allkirjastatud EÜ vastavusdeklaratsoonis.

TÜV Rheinland N.A. on teostanud Husqvarna AB tellimusel vabatahtliku ekspertiisi ja valjastanud

Sisälto

Johdanto 106

Huolto. 113

Turballisuus. 107
