Tehnilised omadused	Akuga puhuri, 58V võimsus, õhuvool 10 m³/min, õhu kiirus 270 km/h
Kasutamine	Ideaalne aedade, teede ja terrasside puhastamiseks, kerge ja lihtne käsitseda
Hooldus ja remont	Kontrollige regulaarselt aku seisukorda, puhastage õhufilter, järgige kasutusjuhendi soovitusi
Ohutus	Kandke kaitseprille, vältige puhumist inimeste või loomade suunas, ärge kasutage niisketel ilmadel
Üldinfo	Ühilduv teiste MCCULLOCH sarja tööriistadega, tööaeg sõltub kasutusest, kerge kaal lihtsaks käsitsemiseks

Korduma kippuvad küsimused - Li 58GB MCCULLOCH

Kuidas laadida MCCULLOCH Li 58GB akut?

Akut laadimiseks ühendage kaasasolev laadija elektripistikusse ja seejärel ühendage see puhurit aku külge. Laske akul laadida, kuni indikaatortuli näitab, et aku on täielikult laetud.

Mida teha, kui puhur ei käivitu?

Kontrollige, kas aku on korralikult laetud ja paigaldatud. Veenduge ka, et toitenupp on asendis 'ON'. Kui probleem püsib, vaadake lisalahendusi juhendist.

Kuidas puhastada puhuril õhufiltrit?

Õhufiltri puhastamiseks eemaldage see seadmest. Koputage seda õrnalt tolmu ja mustuse eemaldamiseks. Vajadusel loputage seda leige veega ja laske täielikult kuivada enne tagasi panemist.

Kui pikk on aku tööaeg?

Tööaeg sõltub kasutusest, kuid tavaliselt võimaldab aku umbes 30 kuni 40 minutit pidevat kasutust normaalses režiimis.

Kuidas reguleerida puhuril kiirust?

MCCULLOCH Li 58GB on varustatud kiiruse reguleerimisega. Kasutage kiirusekontrolli nuppu, et kohandada puhumisvõimsust vastavalt vajadusele.

Kas puhurit võib kasutada vihmas?

Puhurit ei soovitata kasutada vihmas või niisketes tingimustes, kuna see võib seadet kahjustada ja ohutusriske tekitada.

Kuidas talvel puhuri hoiustada?

Enne hoiustamist veenduge, et aku on täielikult laetud. Hoidke puhurit kuivas ja jahedas kohas ning vältige ekstreemseid temperatuure.

Mida teha, kui puhur kaotab võimsust?

Kontrollige, kas aku on piisavalt laetud. Kontrollige ka õhufiltrit ja puhastage see vajadusel. Kui probleem püsib, pöörduge spetsialisti poole.

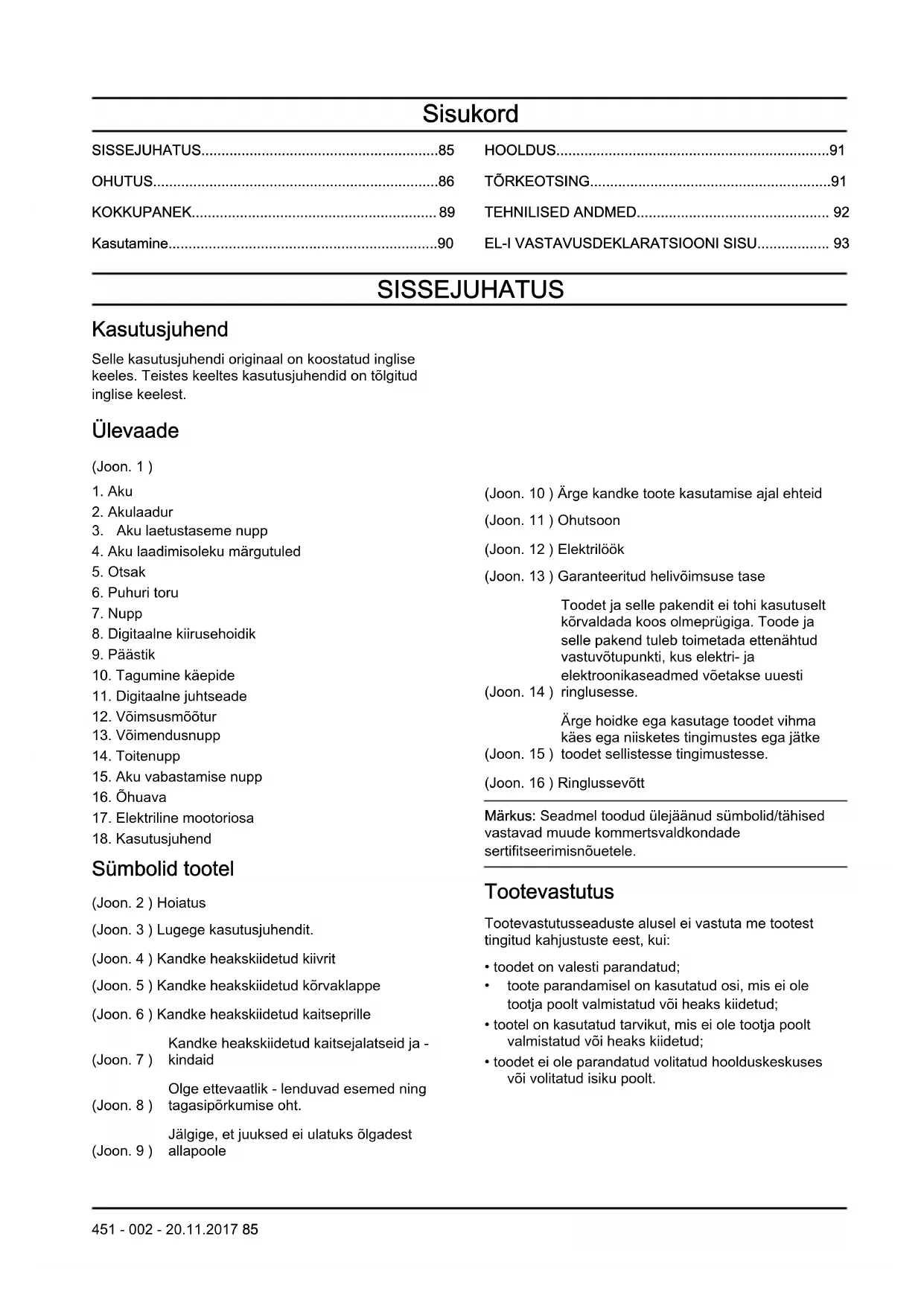

KASUTUSJUHEND Li 58GB MCCULLOCH

Selle kasutusjuhendi original on koostatud inglise keees. Teistes keeltes kasutusjuhendid on tolgitud inglise keeest.

Ulevaade

(Joon.1)
1. Aku
2. Akulaadur
3. Aku laetustaseme nupp
4. Aku laadimisoleku margututed
5. Otsak
6. Puhuri toru
7. Nupp
8. Digitaalne kiirusehoidik
9. Päästik
10. Tagumine käepide
11. Digmaalne juhtseade
12. Voimsusmooitur
13. Voimendusnupp
14. Toitenupp
15. Aku vabastamise nupp
16. Ōhuava
17. Elektriline mootoriosa
18. Kasutusjuhend

Sumbolid tootel

(Joon. 2) Hoiatus
(Joon. 3) Lugege kasutusjuhendit.
(Joon. 4) Kandke heakskiidetud kiivrit
(Joon. 5) Kandke heakskiidetud körvaklappe
(Joon. 6) Kandke heakskiidetud kaitseprille

Kandke heakskiidetud kaitsejalatseid ja - (Joon.7) kindaid

Olge ettevaatlik - lenduvad esemed ning (Joon. 8) tagasipörkumise oht.

Jälgige, et juuksed ei ulatuks ölgadest (Joon. 9) allapoole

(Joon. 10) Årge kandke toote kasutamise ajal ehteid
(Joon. 11) Ohutsoon
(Joon. 12) Elektrilök
(Joon. 13) Garanteeritud heliovöimsuse tase

Toodet ja selle pakendit ei tohi kasutuselt korvaldada koos olmeprugiga. Toode ja selle pakend tuleb toimetada ettenahtud vastuvotupunktki, kus elektri- ja elektronikaseadmed voetakse uesti

(Joon. 14) ringlusesse.

Arge hoidke ega kasutage toodet vihma kaes ega niisketes tingimustes ega jatke (Joon. 15) toodet sellistesse tingimustesse.

(Joon. 16) Ringlussevött

Markus: Seadmel toodud ülejänud sumbolid/tahised
vastavad muudeCOMMertsvaldkondade
sertifitseerimisnoutele.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

OHUTUS

Ohutuse määratlused

Järgnevad märarlused naitavad margusōnade raskusastet.

HOIATUS:Kehavigastused.

ETTEVAATUST: Toote kahjustus.

Märkus: See teave hölbastab toote kasutamist.

Uldised ohutusalased markused elektritööristade kohta

HOIATUS: Lugege koik ohutusalased hoiatused ja koik juhised labi. Hoiatuste ja juhiste eiramine voib pohjustada elektrilooigi, tulekahju ja/voi raskeid vigastusi.

Hoidke kõik ohutusalased markused ja juhised edasiseks kasutamiseks alles.

Märkustes kasutud elektritööriista moiste tähistab vörgutoitel (juhtmega) elektritööriista vöi akutoitel (juhtmeta) elektritööriista.

Tööala ohutus

• Hoidke toöala puhas ja tagage hea valgustatus. Segamini voi hamarad alad on onnetusealtid.
• Arge kasutage elektritooriistu plahvatushtlikus keskkonnas, naiteks tuleohtlike vedelike, gaaside voitolmu laheduses. Elektritooriistad voivad tekitada sademeid, mis voivad tolu mvoi gaasid suddata.
• Hoidke elektritòrìsta kasutamise ajal lapsed ja körvalseisjad toöalast eemal. Tahelepanu Hajumine vōib pöhjustada kontrolli kaotamist.

Elektriohutus

• Elektritööriista pistikud peavad sobima pistikupessa. Arge muutke pistikut mis tahes viisil. Arge kasutage maandusega elektritööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavid elektrilöogi ohtu.
  Valtige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektriplidid ja kulmikud). Teie keha maandamise korral on elektriloogi oht suurem.
  Välträgåtiga elektritööristade kokkupuudet vihma ja mängadte tingimustega. Töörista paasenud vesi suurendab elektröögi saamise ohtu.
• Kasutage juhet öigesti. Arge kunagi kasutage juhet elektritöörìsta kandmiseks, tombamiseks vōi pistikupesast eemaldamiseks. Kaitske juhet

kuumuse, oli, teravate servade ja liikuvate osade eest. Kahjustatud voi solmes juhe suurendab elektrilooqi ohtu.

• Elektritööristaga öues toötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektröögi ohtu.
  Kui elektritööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lühisekeitsega (GFCI) kaitstud toidet. GFCI kasutamine vähendab elektrilögi ohtu.

Inimesto kaitsmine

• Olge elektritööriista kasutamisel tahelepanelik, jalgige oma tegevust ja kasutage tervet moistust. Arge kasutage elektritööriista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus elektritööristade kasutamise ajal voib loppeda tosiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage atiki kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver voi korvaklapid) kasutamine vahendab kehavigastuste ohtu.
  Vältige soovimatut käivitumist. Enne seadme ühendamist toiteallika vöi akuga, üles tõstmist vöi kandmist veenduge, et luli on valjalulitatud asendis. Kui Kannate elektritooriistu nii, et teie sorm on toitelulil, vöi pingestate lulitiga varustatud elektritooriistu, vöib see loppeda onnetusega.
  Eemaldage enne elektritooriista sisselulitamist koki reguleerimis- ja mutrivotmed. Elektritooriista poorleva osa kulge jaedut mutri-vm voti voib pohjustada kehavigastusi.
• Arge kūunitage liiga kaugele. Sāilitage kogu aeg kindel jalgealune ja tasakaal. See annab ootamatutes olukordades parema kontrollie elektritöörista üle.
  Kandke nouetekohaseid riideid. Arge kandke lahtiseid roivaid ega ehteid. Hoidke juuksed, roivad ja kindad liikuvatest osadest eemal. Lahtised roivad, ehted voi pikad juuksed vovad liikuvate osade vahele kinni jäda.
  Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse ðigesti. Tolmukogumise kasutamise abil saab vahendada toluga seotud ohte.

Elektritöörista kasutamine ja hooldamine

• Arge suruge elektritiöörista jõuga. Kasutage rakenduse jaoks asjakohast elektritiöörista. Oige elektritiöörist teeb toːära paremini, ohutumalt ja ettenahtud kiirusel.
• Arge kasutage elektritöörija, kui luliti vajutamisel ei lulitu seade sisse ega valja. Mis tahes elektritöörist,

mida pole voimalik juhtida, on ohtlik ja tuleb viivitamatult parandada.

• Enne elektritöörista reguleerimist, tarvikute vahetamist voi houlepanekut eemaldage pistik toiteallikast ja/vo'i aku elektritöörista küljest. Taolised ennetavad ohutusmeetmed vahendavad elektritöörista tahtmatu käivitamise ohtu.
• Hoidke elektritööristu, mida te parasjagu ei kasuta, lastele kattesaamatus kohas ja arge lubage elektritöörista kasutada isikutel, kes ei oska seda kasutada voi pole neid juhiseid labi lugunud. Elektritööristad on koolitamata kasutajate kaes ohtlikud.
  Kandke elektritöörista eest hoolt. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist voi muid tooriasta kasutamist mojutada voivaid tegureid. Kahjustuse korral laske elektritöörist enne kasutamist remontida. Paljude onnetuste pohjuseks on halvasti hooldatud elektritööristad.
• Hoidke liokevahendid teravad ja puhtad. Nouetekohaselt hooldatud teravate loikeservadega liokevahendite kinnikiilumise toenäosus on vaiksem ja neid on holpsam juhtida.
• Järgige elektritöörija, tarvikute, tööristaotsikute j mkasutamisel neid juhiseid ning arvestage toötingimuste ja -ülesandega. Elektritöörija kasutamine muuks kui ettenähtud otstarbeks voib pöhjustada ohtiku olukorra.

Akutooriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadjat. Ühte tuüpi aku laadimiseks sobiv laadjivaob koos teist tuüpi akuga kasutades tuleohtupohjustada.
• Kasutage mootortööristades vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
  Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mundid, votmed, naelad, kruvid vms vaiksed metallesemed), mis voiksider akuklemme omavahel uhendada. Akuklemmide luhistamine voib pohjustada poletushaavu voi tulekahju.
  Väärkasutamise korral vöib akust vedelikku lekkida; valtige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja poörduge arsti poole. Akust lekkinud vedelik vöib pöhjustada ärritust voi põletushaavu.

Houldus

• Laske elektritööriista hooldada vastava väljaöppega remontjal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse sällimise.

Puhuri ohutusalased hoiatused:

• Elektrilögiohu vähendamiseks arity kasutage toodet margadel pindadel ega vihmase ilmaga.

• Hoidke toodet siseruumides.

• Arge lubage toodet kasutada manguasjana. Arge lubage lapsi toote lahedale.
• Järgige käesolevas kasutusjuhendis toodud juhiseid. Kasutage ainult heakskiidetud tarvikuid.
  Kui toode on saanud kahjustada, kukkunud vette, jaanud oue voi ei tota korralikult, poorduge heakskiidetud hooldustookoja poole.
• Arge kasutage toodet margade katega.
• Arge pange avadesse esemeid. Arge kasutage, kui avad on blokeeritud.
• Hoidke seade puhtana tolmust, ebemetest, karvadest ja muust prahist, mis võib ùhuvoolu takistada.
• Hoidke juuksed, ehted, avarad riided, sormed ja koik muud kehaosad avadest ja liikuvatest osadest eemal.
• Olge toote treppidel kasutamisel ettevaatlik.

Uldised ohutuseeskirjad

• Kasutage toodet öigesti. Valesti kasutamise tagajäreks vöib olla kehavigastus vöi surm. Kasutage toodet ainult kæsolevas kasutusjuhendis kirjeldatud toöde tegemiseks. Arge kasutage toodet muude toöde tegemiseks.
• Järgige kæesolevas kasutusjuhendis toodud juhiseid.
  Järgige hoiatussumboleid ja ohutuseeskirju. Kui operator ei järgi juhiseid, eeskirju ja sumboleid, voibSELL tagajäreks olla kahjustus, kehavigastus voi surm.
• Hoidke see kasutusjuhend alles. Tarvitage kasutusjuhendit toote kokkupanemisel, kasutamisel ja heas toökorras hoidmisel. Tarvitage kasutusjuhendit tarvikute ja lisavarustuse öigeks paigaldamiseks. Kasutage ainult heakskiidetud tarvikuid ja lisavarustust.
• Arge kasutage kahjustatud toodet. Järgige hooldusskeemi. Tehke ainult neid hooldustöid, mille juhised on toodud selles kasutusjuhendis. Kõik ülejaanud hooldustööd peab tegema volitatud hoolduskeskus.
• Selles kasutusjuhendis ei saa kirjeldada koiki olukordi, mis voivad toote kasutamise kaigus ette tulla. Olge ettevaatlik ja kasutage tervet moistust. Arge kasutage toodet ega tehke hooldustoid, kui te pole antud olukorras kindel. Vestelge lisateabe saamiseks toote asjatundja, edasimüuja, hooldustökoja voi volitatud hoolduskeskuse esindajaga.
• Enne toote kokkupanemist, hoiule asetamist voi hooldustöde tegemist eemaldage aku.
• Arge kasutage toodet, kui selle algseid tehnilisi naitajaid on muudetud. Arge muutke toote uhtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja poolt heaks kiidetud osi. Vale hooldamise tagajärjeks vöib olla kehavigastus voi surm.

• Arge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal.

• Mooter tekitab toote kasutamise ajal elektromagnetvälja. Elektromagnetväli vöib kahjustada meditsinilisi implantaate. Enne toote kasutamist pidage nōu oma arsti ja implantaadi valmistajaga.

• Arge lubage lastel toodet käsitseda. Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud füusiliste vöi vaimsete voimetega isik, peab ta olema kogu aeg järevalve all. Juures peab alati viibima vastutusvoimeline täiskasvanu.
• Kasutusel mitte olev toode sukustage kohta, kus lapsed ja volitamata isikud selle juurde ei pääse.
  Toode vöib esemeid öhku paisata ja pöhjustada kehavigastusi. Vigastus- ja surmaohu vähendamiseks järgige ohutuseeskirju.
• Arge lahkuge tootava mootoriga toote juurest.
• Onnetusjuhtumite eest toote kasutamisel vastutab toote operator.
• Enne toote kasutamist veenduge, et kõik osad oleksid terved.
• Enne toote kasutamise alustamist veenduge, et teised inimesed ja loomad asuksid teist ohutul kaugusel. Veenduge, et laheduses viibivad inimesed oleksid toote kasutamisest teadlikud.
• Tutvuge riiklike voi kohalike eeskirjadega. Need vovad toote kasutamist teatud asjaoludel piirata voi selle keelata.

Ohutusjuhised kasutamisel

• Kasutage seadet üksnes lehtede ja muu prahi maapinnalt eemale puhumiseks voi eemaldamiseks.
  Korvalised isikud ja loomad peavad asuma seadme, operatorist vahemalt 15 m kaugusel.
• Seade voib suurel kiirusel ohku paisata esemeid, mis voivad rikošeti tottu seadme kasutajat tabada. See voib pohjustada silmakahjustusi.
• Hoidke toodet, nagu joonisel naidatud. (Joon. 17)
• Enne toote kasutamist uurige toöala lábi. Eemaldage kogu praht ning kōvad esemed, nagu kivid, klaas,traits jne, mis vōivad rikošettida, lendu tōusta voimul viisil tootamise ajal vigastusi voi kahjustusi pōhjustada.
• Arge suunake puhurseadme otsakut inimesto, loomade, avatud akende ega soidukite suunas.
• Enne tarvikute ja muude componentite paigaldamist voi eemaldamist seisake alati mootor.
• Arge kasutage toodet ilma kaitsepiirdeta.
• Arge seiske toote kasutamise ajal redelil.
• Kinnitage seade transportimise ajaks.
• Kasutage toodet ainult sooavitatud kellaagadel.
  Järgige kohalikke kehtivaid eeskirju.
• Kasutage toodet antud töülesande tegemiseks kõige madalama vajaliku gaasitasemega.

• Enne too alustamist veenduge, et toode oleks heas seisukorras.

• Enne toö alustamist eemaldage reha või luua abi praht maapinnalt.
  Kui too piirkond on maardunud, kastke see voolikuga üle.
  Vee säästmiseks võite kasutada toodet vooliku asemel.

• Arge suunake toodet ornade taimede poole.
• Juhtige òhuvoolu, suunates puhuritoru allapoole voi ühele küljele. Ärge puhuge öhku objektide (seinad, suured kivid, soidukid, aiad) suunas.
  Kui toitate sisenurgas, suunake ohuvool nurgast tooala keskosa poole. Muidu voib praht teile nikku paiskuda ja pohjustada silmavigastusi.
• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkoholi, narkootikume voi ravimeid.
• Jälgige, et pikad juuksed ei ulatuks ölgadest allapoole.
  Jalgige, et teie kaed, jalad ja seade oleksid tootamise ajal oiges asendis. Seiske kindlal pinnal ja sailitage tasakaal. Arge kuunitage liiga kaugele.
  Laheduses viibijad peavad kasutama kaitseprille.
  Kui toalasse siseneb teisi inimesi, seisake moctor.
• Arge kasutage seadet katustel ega teistel korgenitel kohtadel. See voib pohjustada kehavigastuse.
• Ohujoa maapinna lahedral hoidmiseks kasutage otsaku pikendust.
• Parast toote kasutamist toimetage praht jaatmekaitluspunktli.
• Enne ummistuse eemaldamist eemaldage aku.
  Kui toode vibreerib ebatavaliselt, eemaldage aku.
• Kasutage masinat ainult paevavalguses voi heakunstliku valgustusega.
• Kallakutel.SEiske kindlal pinnal.
  Köndige, ärge jookske.
• Hoidke ōhu sissevōtuvad puhtana.

Isiklik kaitsevarustus

• Toote kasutamise ajal kandke alati kohast isiklikku kaitsevarustust. Isiklik kaitsevarustus ei körvalda täielikult kehavigastuste ohtu. Isiklik kaitsevarustus vähendab önnetuse korral kehavigastuse raskusastet.
• Toote kasutamisel kandke alati heakskiidetud kaitseprille.
• Arge käsitsege toodet paljajalu vöi lahtiste jalatsitega. Kandke alati vastupidavaid libisemiskindlaid jalanösid.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke heakskiidetud kaitsekindaid.
  Kui valitseb korgel asuvate esemete allakukkumise oht, kandke kiivrit.
  Toote kasutamisel kandke alati heakskiidetud korvaklappe. Pikaajaline mürakeskkonnas viibimine voib pohjustada murast tingitud kuulmiskadu.
  Veenduge, et laheduses asuks esmaabikomplekt.
• Toote kasutamisel tolmurikkas keskkonnas kandke alati heakskiidetud tolmumaski.

Toote kaitseseadised

• Tehke regulaarselt toote ettenahtud hooldustöid.

Toote kasutusiga pikeneb.
- Onnetuste oht vaheneb.

Laske toode edasimüju jaures voi volitatud hoolduskeskuses regulaarselt labi vaadata ja teha vajalikud reguleerimus- voi parandustödd.

• Arge kasutage toodet, kui kaitseseadised on kahjustatud. Kui toode saab kahjustada, pörduge volitatud hoolduskeskusesse.

Toitenupp

Veenduge, et mootor seiskub, kui vajutate toitenuppu.

Ohutusjuhised hooldamisel

HOIATUS: Vale hooldus voib mootorit kahjustada voi pohjustada kehavigastusi.

Toote kasutaja vastutab köigi kasutusjuhendis loetletud vajalike hooldustööde labiviimise eest

Enne hooldustöid eemaldage aku.

Aku ohutus

Kasutage ainult toote valmistaja akusid ja laadige neid ainult toote valmistaja akulaadijaga.

Seotud juhtmevabdel seadmetel kasutatakse toiteallikana ainult laetavaid akusid. Kehavigastuste vältimiseks ei tohi akut kasutada muude seadmete toiteallikana.

• Arge vötke lahti, avage ega purustage akut.
• Arge hoidke akut otsese päikesevalguse vöi kuumuse käes. Hoidke aku eemal leekidest.

• Kontrollige regulaarselt, kas akulaadijal ja akul leidub kahjustusi. Kahjustatud voi muudetud aku voib pohjustada tulekahju, plahvatuse voi vigastuse ohu. Arge püdke kahjustatud akut parandada ega avada.

• Arge kasutage defektset, muudetud voi kahjustatud akut voi toodet.

• Arge muutke ega parandage toodet voi akut. Koik parandustoo'd laske teha uksnes volitatud edasimüjal.
• Arge laske elemendis voi akus luhist tekkida. Arge asetage akut kasti voi sahtlisse, kus moni metallose voib akus luhise tekitada.
• Arge eemaldage akut originalpakendist enne, kui seda on vaja kasutada.
• Arge tekiture akudele mehaanilisi porutusi.
• Lekke korral valtige vedeliku kokkupuudet naha ja silmadega. Kui vedelik satub kehale, puhistage kokkupuutunud ala rohke veega ja seejarel poorduge arsti poole.
• Kasutage aku laadimiseks ainult selleks ette nähtud laadjat.
• Oigesti kasutamise tagamiseks jalgige pluss- (+) ja miinustahiste (-) asukohti akul ja tootel.
• Arge kasutage akut, mis ei ole spetsiaalselt selle toote jaoks valmistatud.
• Arge kasutage seadmes korraga erineva pingega voi erinevate tootjate valmistatud akusid.
• Hoidke aku eemal lastest.
• Ostke tootele alati Óige aku.
• Hoidke akud puhta ja kuivana.
• Kui akuklemmid määrduvad, puhastage need kuiva puhta lapiga.
• Laetav aku tuleb enne kasutamist laadida. Kasutage alati öiget laadjat ja lugege kasutusjuhendist LABi öige laadimise juhised.
• Kui akut ei kasutata, ärge jätke seda pikemaks ajaks laadima.
• Hoidke kasutusjuhend alles.
• Kasutage akut ainult sihtotstarbeliselt.
  Kui te seadet ei kasuta, vötke aku sellest valja.
• Hoidke aku tootamise ajal eemal kirjaklambritest, vötmest, naeltest, kruvidest ja muudest väikestest metallesemetest. Need voivad akuklemmid omavahel ühendada. Akuklemmide lühistamine voib pöhjustada pōletushaavu vöi tulekahju.

KOKUPANEK

HOIATUS: Enne toote kokkupanemise alustamist lugege labi ohutuspeatukk.

Puhuritoru kinnitamine

(Joon.18)

1. Seadke puhritoru nupp mootoriosa suhtes öigesse asendisse.

2. Lükake puhuritoru mootoriosa poole, kuni kuulete klöpsatust. Veenduge, et detailid on omavahel likustunud.

3. Lükake otsakut puhuritoru poole, kuni kuulete klöpsatust. Veenduge, et detailid on omavahel lukustunud.

Kasutamine

HOIATUS: Enne toote kasutamist lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Enne toote käivitamist

• Veenduge, et tootel poleks puuduvaid, kahjustatud, lahtisi voi kulunud osi.
• Kontrollige mutrecht, kruvisid ja polte.
• Kontrollige, kas päästik toetab korralikult.
• Kontrollige, kas toitenupp tõtab korralikult.

Aku paigaldamine

(Joon. 19)

• Seadke aku sooned akupesa avadega kohakuti. Lükake aku akupessa, kuni kuulete klöpsatust.
• Aku eemaldamiseks vajutage akuvabastusnupp alla ja tommake aku välja.

Mootori käivitamine

1. Paigaldage aku. Vt jaotist Aku paigaldamine Ik 90.
2. Vajutage toitenuppu, kuni suttib valgus.

3. Töotamiseks vajutage päästikut.

4. Väikese kiiruse jaoks vajutage päästkut kergelt.

5. Suurema kiiruse jaoks vajutage päästkut tugevamalt.

6. Kasutage toodet.

Mootori seiskamine

1. Vabastage gaasipäästk.
2. Vajutage toitenuppu, kuni valgus kustub.

1. Tavarežiim - säastab energia ja pikendab kaitusaja maksimumini. Tavarežiimi saab kasutada enamiku tõode jaoks.

Markus: Toode käivitub tavarežiimis.

1. Voimendusreziim - voimendusrezimi tötab toode suurel kiirusel. Voimendusreziimi korral kasutatakse maksimaalset kiirust ja see on moeldud raskete toode jaoks. Voimendusreziimi käivitamiseks vajutage voimendusreziimi nuppu, kuni suttib tuli. Voimendusreziimi valjalulitamiseks vajutage voimendusreziimi nuppu, kuni tuli kustub.

Markus: Kui päästk kasutamise ajal vabastatakse, käivitub toode viimatises reziimis. Kui toode automaatelt seiskub voi kui kasutaja vajutab

toitenuppu, kustutatakse viimati kasutatud reziim malust. Toode kaivitub taas tavareziimis.

Digitalse kiirusehoidiku käivitamine

Digitaalne kiirusehoidik voimaldab puhuri kiirust märata ja hoida ilma päastikuta.

(Joon.20)

1. Hoidke päästikut vajalikus asendis ja käivitagedigitalne kiirusehoidik.
2. Kui digitaalne kiirusehoidik on toole rakendunud, vabastage päästk.

Markus: Kui digitaalne kiirusehoidik on toole rakendatud, saab kiirust suurendada päästiku tombamisega. Pärast päästiku vabastamist taastab kiirusehoidik viimatisation kiiruse.

1. Toote tavapärase kasutamise jatkamiseks lulitagedigitalne kiirusehoidik valja.

Vöimsusmõõtur

Voimsusmōtur naitab, kui palju voimsust kasutab toode tōj ajal.

• LED-tuled 4 ja 5 naitavad parimat toimivust ja tohusaimat aku kasutamist.
• LED-tuli 6 naitab maksimaalset voimsust ja minimaalselt tohusat aku kasutamist.

Aku laadimisoleku margutuli

Aku olekut nāidatakse seni, kuni vajutate pāastikut. Kui te pāastiku vabastate, nāidatakse taas aku olekut.

Aku laetuse taset naitavad polevad LED-tuled.

LED-tuled Aku olek
Süttivad kõik ro-helised LED-tul-ed	Täielikult laetud (100-76%)
Süttivad LED-tuled 1, 2 ja 3	Aku on 75-51% laetud.
Süttivad LED-tuled 1 ja 2	Aku on 50-26% laetud.
Süttib LED-tuli 1	Aku on 25-6% laetud.
Vilgub LED-tuli 1	Aku on 5-0% laetud.

Markus: Kui aku on täiesti tühjaks saanud, seiskub mootor kohe.

HOOLDUS

HOIATUS: Enne toote puhastamist, remontimist voi hooldamist lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Hooldusskeem

• Järgige kindlasti hooldusskeemi. Intervallide arvutamisel on aluseks vöetud toote igapäevane kasutamine. Kui toodet ei kasutata igapäevaselt, on intervallid erinevad.
• Tehke ainult neid hooldustöid, mida on Selles kasutusjuhendis kirjeldatud.

• Hooldustööde osas, mida Selles kasutusjuhendis kirjeldatud ei ole, pördruge volitatud hoolduskeskuse poole.

• Kontrollige mutreid, kruvisid ja polte.

• Kontrollige, kas päästik toetab korralikult.
• Kontrollige, kas toitenupp tõtab korralikult.
  Eemaldage praht toote välispinnalt pehme harja voi kuiva lapiga. Arge puhistage toodet vee, puhestusvedelike ega lahustitega.
• Eemaldage Óhuavadest praht pehme harjaga.
  Veenduge, et tootel poleks puuduvaid, kahjustatud, lahtisi voi kulunud osi.
• Veenduge, et toote liikuvad osad on ùiges asendis ja toöks ohutud.
• Kui toode saab kahjustada, pörduge volitatud hoolduskeskusesse. Arge kasutage kahjustatud toodet.

Igapäevane hooldus

Eemaldage aku. Uurige mutreid, kruvisid ja polte.

TörKEOTSING

Probleem Võimal	lik põhjus Võimalik lahendus
Toode ei käivi-tu	Mootor on seisatud. Käivitage mootor. Vt jaotist Mootori käivitamine Ik 90.
	Toote ja aku vahel ei ole elek-triühendust.	Paigaldage aku øigesti. Vt jaotist Aku paigaldamine Ik 90.
	Aku pole laetud. Laadige aku tãis. Lugege aku kasutsjuhendit.
	Aku või toode on liiga kuum. Laske enne toote käivitamist akul ja tootel jahtuda.
	Aku või toode on liiga külm. Laske enne toote käivitamist akul ja tootel soojeneda.
	Mootori kontroller on liiga kuum. Laske enne toote käivitamist akul ja tootel vähemalt üks tandjahtuda.

Törkekoodid

Laadimise ajal tekkvate aku ja/voikakulaaduri probleemide korral on veaotsingul abiks torkeoodid. (Joon. 21)

Markus: LED-tulede öige suuna nägemiseks vaadake aku laadimisoleku margutulesid nii, et aku sooned on suunatud ülespoole.

LED-ekraan Võimalikud törked	Võimalik tegevus
LED 1 on punane ja LED 4 on roheline, aku ei laadi või ei tõöta tootes ùigesti	Sisemine kaitse on läbi põlenud	Põrduge volitatud hoolduskeskusesse.
LED 1 on punane Elemendi pinge on eba-korrapärane	Pöörduge volitatud hoolduskuskusesse.
LED 4 on roheline Aku on ülelaaditud Eemaldage aku laadurist ja paigaldage toottes. Kasut-age toodet. Akulaadur võib olla defektne. Pöörduge volit-tud hoolduskuskusesse.
LED 1 on punane ja LED 2 on roheline, aku ei laadi vöiei tõöta tootes ùogesti	Aku viga Eemaldage aku	tootest. Ärge laadige. Aku on saanud kah-justada ja tuleb välja vahetada. Pöörduge volitatud hool-duskeskusesse.
Süttib punane LED-tuli, LED 2 on roheline ja vilgub laadi-mise ajal vöi aku asetamisel laadurisse	Aku siseturperatuur on laadimiseks liiga madal vöi liiga kõrge.	Viige aku ja akulaadur kohta, kus aku siseturperatuur pü-sib vahemikus 5...45 °C.
Aku paigaldamisel vilgub pu-nane LED-tuli ja LED 2 vil-gub roheliselt.	Aku siseturperatuur on liiga madal vöi liiga kõrge.	Aku siseturperatuur peab olema vahemikus -15...70°C. Aku keskkonna temperatuur on liiga madal vöi liiga kõrge. • Kui aku on ümbritseva keskkonna tõttu liiga külm, viige aku ja laadur sooja keskkonda. • Kui aku on liiga kuum, eriti pärast kasutamist, viige aku ja laadur soojaskessonnast eemale.

TEHNILISED ANDMED

	Ühik Li 58GB (BHB58VPR)
Mootori tehnilised andmed
Mootori tüpp Harjadeta
Mootori pinge V (DC) 58
Mootori võimsus W 1200
Aku ja akulaaduri tehnilised andmed
Aku vaiketüpp Li 585.2A
Akulaaduri vaiketüpp Li 58V 2.5CGR
Müra- ja vibratsioniandmed
Samavärne vibratsionitase käepidemetes, mis on varustatud puhuri- torudega (originalvarustus) Vt märkust 1.	m/s2	5,429
Müravoimsustase, garanteeritud (LWA). Vt märkust 2. dB (A)	99
Helivöimsuse tase, mõödetud. Vt märkust 2.	dB (A)	96
Samavärne heliröhu tase kasutaja körva juures, mõödetud vastavalt standardile ISO 22868, varustatud puhuritorudega (originalvarustus)	dB (A)	84
Tiivikventilatori jõudlus (otsaku ja puhuritoruga)
Öhu max kiirus	m/s (miili/h) 58 (130)
Öhuhulk (suurel kiiruset)	m3/min (cfm)	10 (380)
	Ühik Li 58GB (BHB)	58VPR)
Öhuhulk (vöimendusega) m	3/min (cfm) 15 (540)
Toote mass
Mass (ilma akuta, koos torudega) kg (naela) 2,7 (5,9)

1. markus. Ekvivalentse vibratsionitase me kohta toodud andmete tuupiline statistiline dispersion (standardhalse) on 1,5m / s^2
2. markus: muraemission umbritsevasse keskkonda, moedetud helivoimsuse tasemena (LWA) vastavalt EU direktiivile 2000/14/EU. Seadme antud muratase moedeti enim mura tekitava originaalsaagimisseadme kasutamisel. Erinevus garanteritud ja moedetud

helivoiimsustaseme vahel seisneb selles, et direktiivi 2000/14/EU alusel holmab garanteeritud helivoiimsustase ka mootmistulemuste dispersiooni ja korvalekaldeid sama mudeli erinevate seadmete vahel.

1. markus. Antud andmetel seadme helitugevuse
   taseme ekvivalendi kohta on statistiline tüuplevi 3 dB(A) (standardne körvalekalle).

EL-I VASTAVUSDEKLARATSIOONI SISU

Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode:

Kirjeldus Puhur
Kaubamärk McCulloch
Platzvorm/tüpp/mudel Platzvorm BHB58VPR, mu-del Li 58GB
Partii Seerianumber alates	2017. aastast

vastab taielikult jargmistele Eü direktiividele ja eeskirjadele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnet“	lise ühildu- vuse direktiiv"
2000/14/EÜ „välitingimustes“	kasutata- vate seadmete mürä dir- ekteiiv"
2011/65/EL „ohltlike ainete“	kasutamist piirav direktiiv"

Kohalduvad jargmised uhtlustatud standardid ja/voitehnilised spetsifikatsoonid: EN 60745-1:2009+A11; EN 15503:2009+A2; EN ISO 12100:2010

Vastavalt direktiivi 2000/14/EU lisale V on deklareeritud helitaseme vaartused toodud tehniliste andmete jaotises ja allkirjastatud EU vastavusdeklaratsionis.

TUV Rheinland on teostanud Husqvarna AB tellimusel
vabatahtiku ekspertiisi ja valjastanud
vastavussertifikaadi vastavalt E' N'oukogu
masinadirektiivile 2006/42/EU.

Allkirjastatud EÜ vastavusdeklaratsoonil toodud tertifikaat kehtib kokiidele tootel viidatud tootmiskohtadele ja paritoluriikidele.

Tarnitud puhur vastab ekspertiisiks esitatud naidisele.

Ettevõtte Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, 4.12.2017 nimel:

John Thompson, toote- ja turundusjuht
Tehnilise dokumentatsiooni eest vastutaja

Sisälto

JOHDANTO 94

KUNNOSSAPITO 100

TURVALLISUUS. 95

VIANMAARITYS. 100

ASENNUS 98

TEKNISET TIEDOT 101

KAYTTO 99

EU:N VAATIMUSTENMUKAIUSUVSAKUUTUS.102

JOHDANTE

Käyttoohjekirja
