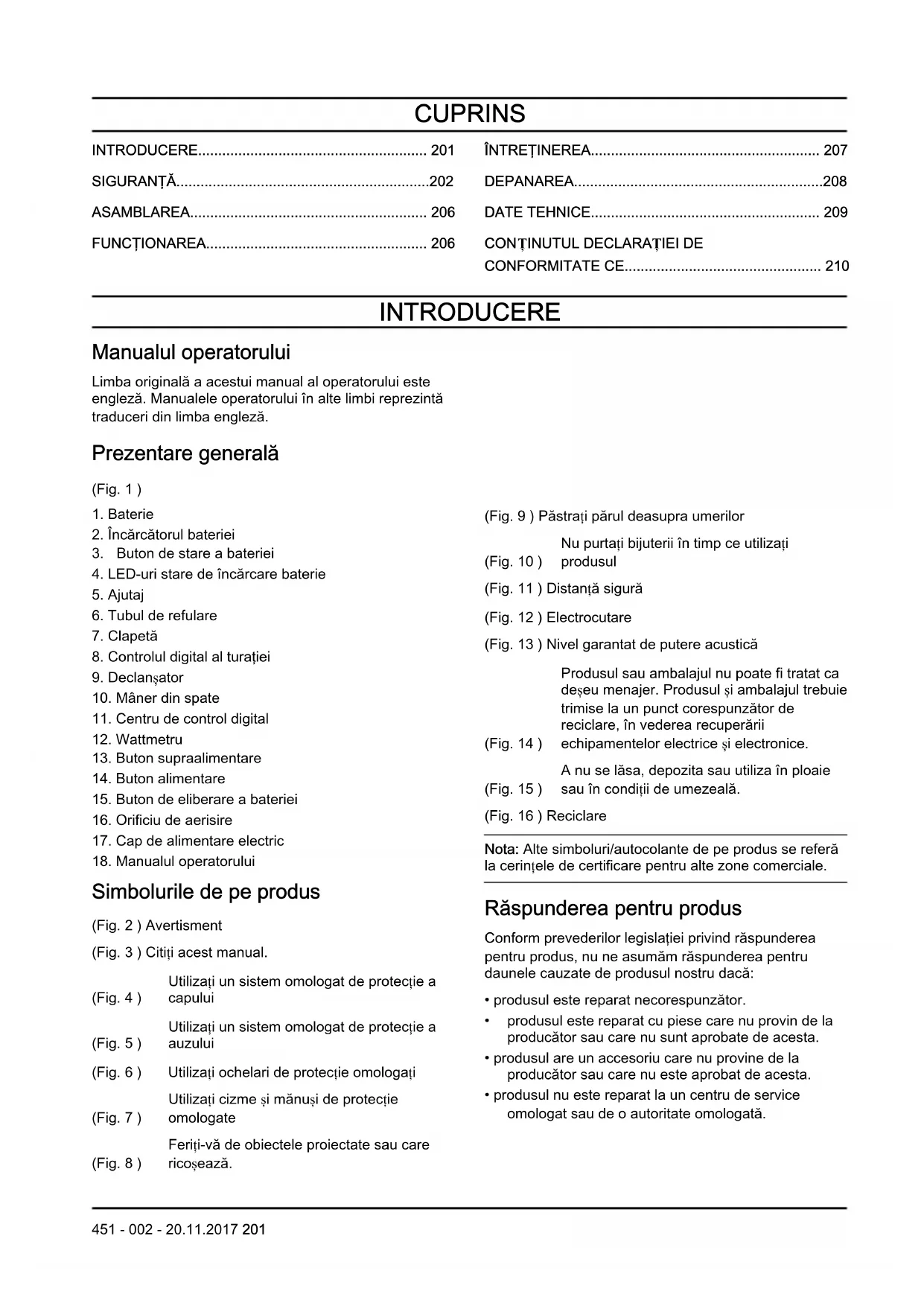

MANUAL DE UTILIZARE Li 58GB MCCULLOCH
Manualul operatorului
Limba originală a acestui manual al operatorului este engleză. Manualele operatorului in alte limbi reprezinta traduceri din limba engleză.
Prezentare generală
(Fig. 1)
1. Baterie
2. Incarcatorul bateriei
3. Buton de stare a bateriei
4. LED-uri stare de incarcare baterie
5. Ajutaj
6. Tubul de refulare
7. Clapetă
8. Controlul digital al turatiei
9. Declansator
10. Maner din spate
11. Centru de control digital
12. Wattmetru
13. Buton supraalimentare
14. Buton alimentare
15. Buton de eliberare a bateriei
16.Orificiu de aeresire
17. Cap de alimentare electric
18. Manual operatorui
Simbolurile de pe produs
(Fig. 2) Avertisment
(Fig. 3) Citi ci est manual.
Utilizati un system omologat de protectie a capului
Utilizati un system omologat de protectie a auzului
(Fig. 6) Utilizati ochelari de protecte omologati Utilizati czme si manusi de protecte
(Fig.7) omologate
Feriti-va de obiectele projeictate sau care (Fig. 8) ricoseaza.
(Fig. 9) Păstrați părul deasupra umerilor
Nu puratai bijuterii in timpe utilizati
(Fig. 10) produsul
(Fig. 11) Distană sigură
(Fig. 12) Electrocutare
(Fig. 13) Nivel garantat de putere acustica
Produsul sau ambalajul nu poate fi tratat ca de seu menjer. Produsul si ambalajul trebuie trimise la un punct corespunzator de reciclare, in vederea recuperarii
(Fig. 14) echipamentelorelectricesi electronice.
A nu se lasa, deposita sauutiliza in ploaie
(Fig. 15) sau in conditi de umzeală.
(Fig. 16) Reciclare
Nota: Alte symboluri/autocolante de pe produs se refera la cerinetele de certificare pentru alte zone commerciale.
Raspunderea pentru produs
Conform prevederilor legislatiei privind raspunderea pentru produs, nu ne asumam raspunderea pentru daunele cauzate de produsul nostru daca:
- produsul este reparat necorespunzător.
- produsul este reparat cusiee care nu provin de la producator sau care nu sunt aprobate de acesta.
- produsul are un accesoriu care nu province de la producator Sau care nu este aprobat de acesta.
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologata.
SIGURANTA
Definiti privind siguranta
Definitile de mai jos indica nivalul de gravitate pentru fiecare cuvant de semnalizare.
AVERTISMENT: Vatamari corporale.
ATENTIE: Deteriorareaprodusului.
Note: Aceste informaţii faciliteazăutilizarea produsului.
Avertissement generale privind siguranta uneltelor electrice
AVERTISMENT: Citi toate averismentele privind siguranta si toate instructiunile. Nerespectarea averismentelor si instruciunilor poate avea ca rezultat socuri eletrice, incendi si/sau leziuni grave.
Păstrați toate averismenteleși instrucțunile pentru consultărui ulterioare.
Termenul „unealtă electrică" folosit in averismente se referă la unealta electrică (cu cablu) actionata de la reteaua de alimentare sau la unealta electrică (fara cablu) actionata de baterii.
Siguranta zonei de lucru
- Păstrați zona de lucru curatași bine iluminăță. Zoneledezordonate sau intunecoase provoacă accidente.
- Nu actionati uneltele electrice in atmossere explosive, cum ar fi prezenta lichidelor, a gazelor sau a prafului inflamabil. Uneltele electrice produc scantei care pot aprinde praful pau aburii.
Tineti la distanţa copii si alte persone in timul actionarii unei unelte electrice. Distragerea ateniei poate cauza pierderea controului.
Siguranta privind echipamentele electrice
- Stecherele uneltei electric trebuie sa coresponda prizei. Nu modificaţi niciodata stecherul. Nu utilizati nicio fişă de connectare a adaptorului cu unelte electrice cu impamantare (legate la masă). Stecherele nemodificate si prizele potrivite reduc riscul de soc electric.
-
Evitati contactul cu corpul a suprafetelor de impamantare sau legate la masă, cum ar fi tevi, radiatoare, pliteși răcitoare. Există un pericol sporit de electrocutare dacă impamantarea sau legarea la masă se face prin corpul dvs.
-
Nu expuneti uneltele electrice la ploaie sau la condiţii de umezeală. Apa care patrunde intr-o unealtă electrica va spori pericolul de electrocutare.
- Nu folosi ci cablul in mod abuziv. Nu utilizat i niciodata cablul la transportarea, tragerea sau deconectarea uneltei eletrice. Tineci cablul departe de caldură, ulei, muchii ascutite sau piese in miscare. Caburile aviate sau incalcite sporesc pericolul de electrocutare.
- Cánd actionati o unealtă electrică in exterior, Utilizati un cordon de racord potrivit pentru UTILIZAREA IN exterior. Folosirea unui cablu adecvat pentru UTILIZAREA la exterior reduce riscul de soc electric.
- Daca functionarea unei unelte electrice intr-o locatie cu umiditate mare nu poate fi evitată, utilizati o sursă cu intrerupătoare de scurtcircuit pentru legare la masă (GFCI). Folosirea unui dispositiv GFCI reduce pericolul de electrocutare.
Siguranta personală
- Fiti atent la ceea ce faceti si actionati o unealtă electrică in mod rezonabil. Nu utilizati o unealtă electrică când sunteti obosit sau sub influenta drogurilor, alcoholului sau medicamentelor. Un moment de neatentie in timpul actionarii uneltelor electriche poate duce la raniri grave.
Utilizi echipamentul personal de proteie. Purata i intotdeauna ochelari de proteie. Echipamentul de proteie, cum ar fi masca de graf, incaltamintea de proteie antiderapanta, casca sau dispositivele de proteie pentru urechi utilizeat in condi tii corespunzatoare, va reduce ranirile. - Evitài porniera accidentală. Verificazioni dacă comutatorul este în poziția OPRIT înante de conectarea la o sursă de alimentareși/sau la baterii, înante de ridicarea sau transportarea uneltei. Transportarea uneltelor electrice avand degetul poziționat pe comutator sau activarea uneltelor electrice care au comutatorul pornit pot provoca'accidente.
- Indepartati toate cheile de reglare sau cheile fixe inaintea pornirii uneltei elecrice. O cheie fixa sau o cheie ramasa ataata la o piesa rotativa a uneltei elecrice poate duce la raniri.
- Nu va intindeti prea mult. Păstrați mereu o posturași un echilibru corespunzătoare. Aceasta lucru permite un control mai bun al uneltei electrice in situții neasteptate.
- Imbracati-va corespunzator. Nu purati haine largi sau bijuterii. Tineti paur, imbracamintea si manusile departe de piesele in miscare. Hainele largi, bijuteriile sau paurl lung pot fi prinse in piesele in miscare.
- Dacă dispositivele sunt dotate cu racorduri la instalatai de extragereși colectare a prafului, asigurată-va că acestea sunt conectateși Utilize
corespunzător. Colectarea prafului poate reduce pericolele provocate de acesta.
Utilizarea si intretnerea uneltei electrice
- Nu foratai unealta electrică. Utilizati unealta electrică potrivită pentru aplicatața dvs. Unealta electrică potrivită va efectua lucrarea mai rapid și în condiții de siguranță mai bune la viteza de lucru pentru care a fost projectata.
- Nu utilizati unealta electrica旨在cazul in care nu poate fi pornita sau oprita de la comutator. Orice unealtarelectrica imposibil de controlat cu ajutorulcomutatorului este periculoasa 山 trebuie reparata.
- Deconnectati stecherul de la sursa de alimentare si/sau bateria uneltei electrice inainte de a face reglari, de a schimba accesorii sau de a deposita unelte electrice. Astfel de măsuri preventive de siguranță reduc riscul pornirii accidentale a uneltei electrice.
- Nu lasati uneltele electrice nefolosite la indemana copiilor si nu permitei personelor care nu sunt familiarizate cu unealta electrica sau cu aceste instructiuni sao actione. Uneltele electrice sunt periculoase in mainile utilizatorilor neinstrui.
- Intrejeti unelele electrice. Verificati ca piesele in miscare sa nu fie nealiniate sau indoite, ca alte peses sa nu fie deteriorate si sa nu existe alte situati care ar putea afecta functionarea uneltei electrice. Daca este avariata, duceti unealta electrica la reparat inainte de a o utiliza. Multe accidente sunt provocate de uneltele electrice prost intreinitude.
- Păstrați uneltele de tăiere ascuțiteși curate. Este mai puțin probabilit ca uneltele de tăiere cu tăisuri ascuțite intreținute corespunzător sa se blochezeși sunt mai ușor de controlat.
- Utilizatiunealta electrica, accesorile si piesele din unealtata, etc. in conformitate cu aceste instructiuni, luand in considerare si condiile de lucru si activitatea care urmeazsa fie efectuata. Utilizarea uneltelor eletrice pentru operati diferite de cele pentru care sunt destinate poate duce la apariua de situata periculoloase.
Utilizarea 山 inttreinerea uneltei cu baterie
- Reincarcai numai cu incarcatorul specificat de producator. Un incarcator adevat pentru un tip de baterie poate constituui pericol de incendiu atunci cand este utilizescu un alt tip de baterie.
Utiliziati uneltele electrice numai cu baterile special indicate. Utilizarea unui alt tip de baterie poate constitui pericol de vătamari corporaleși de incendiu. - Cánd bateria nu este utilizesa, păstrați-o departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, Šuruburi sau alte obiecte mici de metal, care pot crea o conexiune intre borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
In conditi deutilizare neadecvata, din baterie pot iesi stropi de lichid; evitati contactul. Totusi, dacn intrati accidental in contact cu lichidul respectiv, spalati cu
apă. Dacă lichidul intră in contact cu ochii, consulțați un medic. Lichidul care iese din baterie poate cauză iritații Sau Arsuri.
Service
- Cereti ca unealta dvs. electrica sa fie reparata numai de un tehnician de reparati calificat, care sa foloseasca numai piese de schimb identice. Acest lucru va asigura păstrarea sigurantei uneltei electrice.
Avertismente privind siguranța suflantei
- Pentru a reduce pericolul de electrocutare, nuutilizati produsul pe suprafete umede sau pe tamp deploaie.
- In timpul depositări, păstrați produsul intr-un mediu interior.
- Nu permiteiutilizarea produsului ca jucarie. Nu permitei copiar sa se aproprie de produs.
- Respectati instrucltiunile din acest manual. Utilizati numai accesoriile omologate.
- Daca produsul a fost deteriorat, a cazut in apa, a fost lasat afara sau nu fonctionează corect, contacti un centru de service omologat.
- Nu utilizati produsul cu mainile ude.
- Nu introduceti obiecte in descenteri. Nu utilizati produsul cu o descentidere blocata.
- Păstrati produsul fara graf, scame, păr sau orice ar putea reduce debitul de aer.
Tineti pârul, bijuteriile, hainele lejere, degetele si toate pârtile corpului la distanță de deschideriși de piessele aflate in miscare. - Fiti atent atunci candiutilizati produsul pe scari.
Instruţiuni generale de siguranta
Utilizi prodsul in mod corespunzator. Vatamarile corporale sau decesul constitue un posibil rezultat alutilizarii incorcete. Utilizi prodsul numai pentru operatiile din acest manual. Nu utilizi prodsul pentru alte sarcini.
- Respectați instrucțiunile din acest manual. Respectați simbolurile de sigurantași instructiunile de siguranta. Dacă operatorul nu respectă instructiunileși simbolurile, pot apărea vătamări corporale, daune materiale sau decese.
- Nu aruncaṭi eject manual. Utilizati instruţiunile pentru a asambla, a opera Şi a păstra produsul in stare bună. Utilizati instruţiunile pentru instalarea corectă a accesoriilor. Utilizati numai accesorii aprobate.
- Nu utilità un produs deteriorat. Respectati programul de intreinere. Effectuati numai operatiile de intreinere pentru care există instruciuri încest manual. Un centru de service omologat trebuie să execute tutte celealte operati di intreinere.
- Acest manual nu poate include toate situaiiile care pot aparea atunci cand utilziati produsul. Procedati cu atentie si folositi-va simtul practic. Nu operati produsul si nu efectuati operati de intretinere la
acesta dacă nu sunteti sigur cu privire la situatie.
Discutăi cu un expert de produs, cu distribuitorul, cu agentul de service sau cu centrul de service omologat pentru informații.
- Indeparta bateria inainte de a asambla produsul, de a deposita produsul sau de a efectua operazioni de intreinere.
- Nu utilizati produsul dacă specificația sa initială se modifică. Nu modificazioni o componentă a produsului fara aprobarea producătorului. Utilizati numaiieiș omologate de producător. Vătamarile corporale sau decesul constituie un posibil rezultat al intreținerii incorcete.
- Nu porniti produsul in interior sau in apropierea unor materiale inflamabile.
- Motorul creeaza un camp electromagnetic atunci cand utilizati produsul. Campul electromagnetic poate cauza deteriorarea implanturilor medicale. Discutati cu medicul dvs. si cu producatorul implantului medical inainte de a opera produsul.
- Nu permieti copiilor sa utilizeze produsul. Nu permieti unei persone care nu cunoaste instructiunile sa utilizeze produsul.
- Asiguratī-vā ca monitorizāti permanent o personā cu capacitāti fizice sau mentale reduse care utilizeazā produsul. Un adult responsable trebuie sā se afle intotdeauna in zona.
- Incuiati produsul intr-o zona inaccesibla copiilor si personelor fara aprobare.
- Produsul poate proiecta obiecte si poate cauza vătamări corporale. Respectati instrucțunile de siguranta pentru a reduce pericolul de vătamări corporale sau de deces.
- Nu vă indepartați de produs atunci cand motorul este pornit.
- In caz de accident, operatorul produsului este responsabil.
- Inainte de a utilizesul, asiguraşi-va ca piesele nu sunt deteriorate.
- Asiguraí-vá ca vá aflati la o distança sigurá de alte Personsa sau animale inainte de autiliza produsul. Asiguraí-vá ca o personá din apropriere stié ca urmeazá sautilizá produsul.
- Consulta lei legislata natională si locală. Aceasta poate interzice sau poate limita utilizarea produsului in unele situații.
Instruţiuni de siguranta pentru適用are
- Operati produsul numai pentru suflarea sau indepartarea frunzelor sau a altero materiale nedorite de pe sol.
- Nu permitei personelor Sau animalelor din jur sa se apropie la mai putin de 15 m (50 ft) de operator.
-
Acest produs poate arunca obiecte cu viteza mare, care pot ricoşa in directia operatorului. Acest lucru poate cauza ranirea ochilor.
Tinei produsul aça cum este indicat in figura. (Fig. 17) -
Examinati zona de lucru inainte de a'utiliza produsul. Inlaturati toate materialele nedorite, de ex., pietre, sticla si sarme, care pot fi proiectate, pot ricosa sau pot cauza raniri sau pagube in timpul functiionarii.
- Nu indreptati duza suflantei in direccta personel, a animalelor, a ferestrelor beschise sau a vehiculelor.
- Opriti motorul inaine de a monta sau demonta accesorile sau alte componente.
- Nu operati produsul fara aparatoare.
- Nu stati pe o scară in timpe operati produsul.
Fixa!n siguranta produsul in timpl transportului. - Operati produsul numai la orele recomandate. Respectati reglementarile locale.
- Operati produsul la cel mai redus nivel de viteză posibil pentru lucru.
- Asigurat-vá cã produsul este in stare bună inainte de operare.
- Utilizati o greblă sau o matură pentru a desprinde materialele nedorite de pe sol înante de a utilizes produsul.
- Daca zona de lucru este murdară, spalati-o cu un furtun.
Utilizi produsul ca alternativa la furtun pentru a economisi apa. - Nu indreptati produsul spre plante care pot fi afectate uesor.
- Controli jetul de aer indreptand tubul in jos sau in lateral. Nu suflati aerul in direccta unor obiecte precum pereti, pietre mari, vehicule si garduri.
- Dacă lucrăti in colțuri interioare, suflăi dinspre colț către centrul zonei de lucru. In caz contrar, materiailele nedorite va pot lovi in fatași pot cauza vătamări oculare.
- Nu utilizati produsul atunci candi sunteti obosit, bolnav sau sub influenta alcoolului, a drogurilor sau a medicamentelor.
- Asigura-i-va cã pârul lung este strâns deasupra umerilor.
- Asigurati-vá cã mainile, picoarele sì produsul se aflā in poziṭia corectă in timpul utilizárii. Sprijiniti-vá bine pe picoare sì pastraşi echilibrul. Nu vã intindei prea mult.
- Persoanele aflate旨在 apropriere trebuie sa utilizeschelari de protectie.
- Opriţi motorul dacă alte persone pătrund in zona de lucru.
- Nu operati produsul pe acoperis sau din alte poziti aflate la inaltime. Se pot produce vatakari corporale.
- Utilizati extensa completeness a duzei pentru a menține jetul de aer la nivalul solului.
- Eliminati materialul nedorit in recipiente pentru deșeuri după Utilizarea produsului.
- Scoateti bateria inainte de a elimina un blocaj Sau alt material.
-
Scoatei bateria dacă produsul prezintă vibratai anormale.
-
Utilizati produsul numai in timpul zilei tau in condiţii de iluminat artificial de calitate.
- Sprijinit i-vă bine pe picioare in pante.
- Mergeti, nu alergati.
- Păstrați curățenia tuturor prizelor de aer.
Echipamentul individual de protectie
Utilizăi intotdeauna echipamentul individual de proteție atunci când operati produsul. Echipamentul individual de proteție nu elimină pericolul de vătămări corporale. Echipamentul individual de proteție reduce gravitatea vătămării corporale in cazul produceri unui accident.
- In temp ce operati produsul, Utilizati intotdeauna ochelari de protectie omologati.
- Nu operati produsul descult sau cu pantofi decupati. Utilizati intotdeauna ghete pentru regim greu de lucru, rezistente la alunecare.
Utilizati pantaloni lungi, grosi.
- Dacă este besoinar, Utilizati manuși de proteție omologate.
- Utilizati o casca dacă există riscul de a va cădea obiecte în cap.
- In timpe ce operati produsul,utilizati intotdeana protectii pentru ureche omologate. Zgomotul prelungit poate cauza pierderea auzului indusa de zgomot.
- Asigurati-vá cã aveti in apropriere o trusã de primajutor.
Utilizati intotdeauna o masca impotrivara prafului omologata in timpe operati produsul intr-un mediu cu graf.
- Asigurati-va că efectuși cu regularitate intreținerea produsului.
Durata de viata a produsului creste.
Riscul de accidente scade.
Permiteti unui distribuitor omologat sau unui centru de service omologat sa examines cu regularitate produsul, pentru a efectua reglaje Sau reparati.
- Nu utiliziţi un produs cu echipamentul de protectie deteriorarat. Daca produsul este deteriorarat, luati legătura cu un centru de service omologat.
Buton alimentare
Asiguratváca motorul se opreşte la apásarea pe butonul de alimentare.
Instruţiuni de siguranta pentru intreținere
AVERTISMENT: Intrejinerea incorecta poate duce la deteriorarea motorului sau la vatakari corporale.
Operatorul produsului este responsabil de efectuarea tuturor operatiilor de intretnere necessities, aça cum se arata in manualul operatorului.
Scoatei bateria inainte de a efectua operati de intreinere.
Siguranta bateriei
Utilizi numai baterii furnizate de producator si incarcati-le numai cu incarcatorul furnizat de producator.
Baterile reincarcabile sunt utilizes numai ca sursa de alimentare pentru produsele cu baterie corespunzatoare. Pentru a evita vătamările corporale, bateria nu trebuie realizata ca sursa de alimentare pentru alte dispositive.
- Nudezasambla i, nu deschideti si nu distrugeti bateriile.
- Nu lasati bateriile in lumina directa a soarelui sau in locuri expuse caldurii. Păstrati bateriile la distanță de foc.
- Verificati periodic dacă bateriași incârcatorul nu sunt deteriorate. Bateriile deteriorate sau modificate prezintă pericolul de incendiu, explozie sau vătamări corporale. Nu reparatiși nu deschideti bateriile deteriorate.
- Nu utilizati baterii sau produse defekte, schimbate sau deteriorate.
- Nu modificati si nu reparati produsele sau bateria. Reparatiile trebuie efectuate numai de catre distribuiorul autorizat.
- Nu scurtcircuiti bateria sau o celula a acesteia. Nu pāstrati bateriile in cutii sau sertare in care pot fi scurtcircuitate prin contactul cu obiecte metalice.
- Nu scoatei bateria din ambalajul original dechat dacă urmează să o utilizati.
- Nu expuneti bateriile unor socuri mecanice.
- Daca exista scurgeri de lichid dintr-o baterie, nu lasati lichidul sa intre in contact cu pielea sau ochii. Daca ati atins lichidul, curata zona cu apa din abundente si consultati medicul.
- Nu utilizathi decat incarcatorul specificat pentru Utilizarea cu bateria respectiva.
- Observati marcajele plus (+) si minus (-) de pe baterie si produs pentru a asigura func tionare corectă a acestora.
- Nu utilizati o baterie care nu a fost projectata pentru Utilizarea cu produsul.
- Nu utilizati simultan pe acelasi disposizitiv baterii cu tensiuni diferite sau furnizate de producitori diferiti.
- Nu lasati bateriile la vindemana copiilor.
- Achizionati intotdeauna baterii corespunzatoare pentru produs.
- Păstrați baterile curateși uscate.
- Daca bornele bateriei se murdaresc, curatai-le cu o lavetacurata siscuscata.
Bateriile secundare trebuie incarcate inainte deutilizare. Utilaziintotdeauna incarcatorul de baterie
corespunzatorsi consultati manualul pentru instruciuni de incarcare corecta.
- Nu lasa ti permanent bateria la incarcat atunci cando nu outilizati.
-
Păstrați manualul pentru consultare ulterioară.
Utilizati bateria numai in modul prevazut. -
Scoatei bateria din produs atunci cand nu il utilizati.
- Păstrați bateria departe de agrafe de birou, chei, cuie, Šuruburi sau alto obiecte metalice mici in timul funcționări. Acestea pot face o legătura Între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
ASAMBLAREA
AVERTISMENT: Citi capitolul de siguranţă inainte de asamblarea produsului.
Pentru asamblarea tubului
(Fig.18)
- Aliniagi urechea tubului cu capul de alimentare.
- Conecta ti tubul la capul de alimentare pana cand auzii un clic. Asigurat-va ca componentele sunt fixate intre ele.
- Conectati duza la tub pana cand auzii un clic. Asigura-i-va cai componentele sunt fixate intre ele.
FUNCTIONAREA
AVERTISMENT: Citiţi și inelegeti capitului referitor la siguranta înante de utilizesarea produsului.
Inainte de a porni produsul
- Examina ti produsul pentru a identifica eventuale把这些 lipsă, deteriorate, slăbite sau uzate.
- Examinati piulitele, suruburile si bolturile.
- Verificati dacă declanșatorul functiunează corespunzător.
- Verificatu dacă butonul de alimentare functionează corespunzător.
Pentru a instalala bateria
(Fig. 19)
- Aliniati nervurile bateriei cu fantele din compartmentul bateriei. Impingei bateria in compartmentul bateriei pana cand auzi un clic.
- Pentru a scoate bateria, apasati prelung butonul de deblocare a bateriei si scoatei bateria.
Pentru pornirea motorului
- Instalaţi bateria. Consultaţi Pentru a instala bateria la pagina 206.
- Apasai pe butonul de alimentare pana la aprinderea luminii.
- Strangeti declansatorul pentru a opera.
Strangei u or declanatorul pentru o viteza mai redusa.
- Strangeti mai mult declanşatorul pentru o viteză mai ridicata.
- Utilizati produsul.
Pentru oprirea motorului
- Eliberati declans atorul.
- Apasati pe butonul de alimentare pana la stingerea luminii.
Pentru schimbarea modului de alimentare
Modul de alimentare al produsului se poate modifica in temp ce produsul este in functiune. Există 2 moduri de alimentare:
- Mod Standard - Economise ste energia si maximizează durata de fonctionare. Modul Standard se poate utilizes la majoritatea operatiilor.
Nota: LaPornire, produsul este setat la modul Standard.
- Modul Amplificare - In modul Amplificare, produsul funcioneazla vitezara ridicata.Modul Amplificare ruleazla putere maxima,pentru operati dificile. Pentru a porni modul Amplificare, apasa butonul modului Amplificare pana la aprinderea luminii. Pentru a opri modul Amplificare, apasa butonul modului Amplificare pana la stingerea luminii.
Note: Dacă declanșatorul este deblocat in timpul operării, produsul porneste in ultimul mod. Dacă produsul se oprește automat sau dacă operatorul apasa pe butonul de alimentare, ultimul mod Utilizat este țsters din memorie. LaPornire, produsul este SETAT din nou la modul Standard.
Pentru a porni controlul digital al turaţiei
Controlul digital al turatiei permite setarea 山 mentinerea unei turaii a suflantei fara ajutorul declansatorului.
(Fig. 20)
- Men tine declanatorul in poziţia necessitiesa si cuplate controlul digital al turatiei.
- Deblocati declansatorul dupa cuplarea controlului digital al turatiei.
Note: La cuplarea controlului digital al turaitiei, se poate trage din nou declansatorul, pentru cresterea turaitiei. După eliberarea declansatorului, controlul digital al turaitiei este readus la ultima poziie.
- Decuplatei controlul digital al turației pentru a continua utilizarea normală a produsului.
Wattmetru
Wattmetrul indica puterea electrica realizata de produs in timpul utilizarii.
- Luminile cu LED 4 s i 5 indica o performanță optimă si o eficientă optimă a bateriei.
- Lumina cu LED 6 indica o putere maxima si o eficienta minima a bateriei.
LED stare de incârcare baterie
Starea bateriei este afisata pana in momentul tragerii de declansator. La eliberarea declansatorului, starea bateriei este afisata din nou.
Numarul de LED-uri aprinse indică niveul current de incârcare al bateriei.
| Lumini LED Stare | baterie |
| Toate LED-urile verzi se aprind | Completificantarcatà (100% - 76%) |
| LED-urile 1, 2 sì 3 se aprind | Bateria esteificantarcatà în proportie de 75% - 51%. |
| LED-urile 1 sì 2 se aprind | Bateria esteificantarcatà în proportie de 50% - 26%. |
| LED-ul 1 se aprinde | Bateria esteificantarcatà în proportie de 25% - 6%. |
| LED-ul 1 se aprinde intermi-tent | Bateria esteificantarcatà în proportie de 5% - 0%. |
Note: Daca motorul se opreşte Şi LED-ul de alimentare rămâne aprins, apăsăti butonul de pe baterie. Pentru soluti possible, consulțați DEPANAREA la pagina 208.
Note: Cand bateria este complet descarcata, motorul se opre ste imediat.
Note: Motorul se oprește automat dacă bateria sau controlerul motorului se incalzește prea mult in timul unor operatiții dificile. Lăsati motorulși bateriași se răceasca. Apoi, produsul se resetează.
INTRETTINEREA
AVERTISMENT: Citi ci intelegeti capitulul privind siguranta inainte de a efectua operati di curatare, reparatie sau intretinere asupra produsului.
Program de intreinere
- Respectati programul de intre tinere. Intervalele sunt calculate considerand outilizare zilnică a produsului. Intervalele sunt diferite dacă nu utilizati zilnic produsul.
- Effectuţi numai operatiile de intreşinere care se regăsesc in acest manual.
- Discutati cu un centru de service omologat cu privire la operatieile de intreinere care nu sunt mentionate in acest manual.
Intretinerea zilnica
-
Indepartati bateria. Consultati instruetiunile de operare ale bateriei pentru o corectă intretinere.
-
Examinati piulitele, suruburile si bolturile.
- Verificat i dacă declanșatorul functiunează corespunțător.
- Verificaci dacă butonul de alimentare functionează corespunzător.
- Eliminati materialele externe nedorite din produs cu ajutorul unei perii moi sau al unei lavete uscate. Nu curatai cu apa, lichizi de curatare sau solventi.
Utilizi o perie moale pentru a elimina materialele nedorite din orificiile de aerisire. - Examinati produsul pentru a identifica eventuale PIESE lipsă, deteriorate, slăbite pau uzate.
- Examinati produsul pentru a va asigura ca piessele in miscare se aliniazăși pot functiona in condiții de siguranta.
- Daca produsul este deteriorat, luathi legatura cu un centru de service omologat. Nu utilizati un produs deteriorat.
DEPANAREA
| Problema Cauza | posibilă Solutie posibilă | |
| Produusul nu pornește | Alimentarea electrică este opri-tă. | Cuplatei alimentarea electrică. Consultați Pentru pornirea motoru-lui la pagina 206. |
| Nu există contact electric șientre produs și baterie. | Instalați corect bateria. Consultați Pentru a instala bateria la pagina 206. | |
| Bateria nu este încărcata. încărcatați bateria. Consultați manualul operatorului pentru baterie. | ||
| Bateria sau produsul sunt prea fierbinți. | Lăsați bateria și produsul să se răcească îniate de a porni pro-dusul. | |
| Bateria sau produsul sunt prea reci. | Lăsați bateria și produsul să se înçălzească îniate de a porni produsul. | |
| Controlerul motorului este prea fierbinte. | Lăsați bateria și produsul să se,răcească tamp de minimum 1 oră îniate de a porni produsul. | |
Codurile de eroare
Codurile de eroare facilitează depanarea bateriei si/sau a incarcătorului in timpul incarcări.
(Fig. 21)
Note: Examinati LED-ul stärii de incârcare a bateriei cu nervurile bateriei orientate in sus, pentru a vedea orientarea corectă a luminilor cu LED.
| Ecran cu LED-uri Erori posibile | Soluti possible | |
| LED-ul 1 este roșu și LED-ul 4 este verde, bateria nu se încarca și nu functionează corect în cadrul produsului | Siguranta internă este arsă | Contactați un centru de service autorizat. |
| LED-ul 1 este roșu Tensiune reregulata în celule | Ceregulata în celule | Contactați un centru de service autorizat. |
| LED-ul 4 este verde Bateria este supraîncăr-cată | Scoateși bateria din înărcător și instalati-o în produs. Operatișprodusul.Încărcătorul bateriei poate fi defect. Con-tactați un centru de service autorizat. | |
| LED-ul 1 este roșu și LED-ul 2 este verde, bateria nu se încarca și nu functionează corect în cadrul produsului | Defecțiune la baterie | Scoateși bateria din produs. Nu înca,rcati. Bateria este de-teriorata și trebuie înlocuită. Contactați un centru de serv-ice autorizat. |
| LED-ul roșu se aprinde, LED-ul 2 este verde și se aprinde intermitent în timpul înccărăi tau atunci*când bateria se află înÎncărcător | Temperatura interioară a bateriei este prea redu-să Sau prea ridicată pen-truÎncărcare | MutășiÎncărcătorul și bateria în mediu în care tempera-atura internă a bateriei se poate situa întré 5 °C (41°F) și 45 °C (113°F). |
| Ecran cu LED-uri Erori posibile | Soluții posibile | |
| LED-ul roșu luminează inter-mitent, iar LED-ul 2 luminea-ză intermitent în verde*când bateria este instalata. | Temperatura interioară a bateriei este prea redu-să Sau prea ridicată | Temperatura internă a bateriei trebuie să se (^)inceadreze (^)n-tré -15 °C (5 °F) și 70 °C (158 °F). Temperatura mediului din baterie este prea scăzută sau prea ridicată. • Dacă bateria este prea rece din cauza mediului am-biant, schimbați locația acesteia și a (^)ncărcătorului (^)intr-un mediu cald. • Dacă bateria este prea fierbinte, mai ales după uti-lizare, (^)ndepartați bateria și (^)ncărcătorul de mediol fier-binte. |
DATE TEHNICE
| unitate Li 58GB (B) | HB58VPR | |
| Specifications motor | ||
| Tip de motor Fãrã perii | ||
| Tensiune motor V (c.c.) 58 | ||
| Putere motor W (Mie) 1200 | ||
| Specifications pentru baterie și incârcător | ||
| Tip de baterie implicit Li 585.2A | ||
| Tip de âncârcător implicit Li 58V 2.5CGR | ||
| Date privind zgomotul și vibrațile | ||
| Nivel de vibrații echivalent la@mânerele prevăzute cu tuburi (original). A se vedeanota 1. | m/s2 | 5,429 |
| Nivel de putere acustică garantat (LWA). A se vedeanota 2. dB(A) 99 | ||
| Nivel de putere acustică măsurat. A se vedeanota 2. dB(A) 96 | ||
| Nivel echivalent de presiune acustică la urechea operatorului, măsurat conform ISO 22868, echipat cu tuburi (originale) | dB(A) 84 | |
| Performante ventilator rotor (cu duză și tub) | ||
| Viteză max. aer m/s (m/h) 58 (130) | ||
| Volum aer (ridicat) m | 3/min (cfm) 10 (380) | |
| Volum aer (amplificare) | m3/min (cfm) 15 (540) | |
| Masă produs | ||
| Greunate (fãrã baterie, cu tuburi) | kg (lb) | 2,7 (5,9) |
Note 1: Datele raporte pentru nivalul echivalent de vibrati inclus o dispersie statistica tipica (abatere standard) de 1,5m / s^2
Nota 2: Emisiile de zgomot in mediu masurate ca putere acustica (LWA) in conformitate cu directiva CE 2000/14/CE. Nivelul de putere a sunetului rapportat
pouru aparat a fost măsurat cu accesoriuI original detaiere care emite cel mai ridicat nivel. Diferența dintre puterea garantata a sunetului si cea măsurata este aceea ca puterea garantata a sunetului include, de asemenea, dispersia in rezultatul de masurare si
CONTINUTUL DECLARATIEI DE CONFORMITATE CE
Noi, Husqvarna AB, SE 561 82 Huskvarna, SUEDIA, declaram pe propria raspundere ca produsul representat:
Descriere Refulator
Marcà McCulloch
Platforma/Tip/Model Platforma BHB58VPR, representand modelul Li 58GB
Lot Serie cu data 2017 si in
continue
respecta in totalitate urmatoarele directive si reglementari UE:
Direvă/Reglementare Descriere
2006/42/CE „aferentăutilajelor"
2014/30/UE „aferentă compatibilității electromagnetice"
2000/14/CE „aferentă zgomotului exterior"
2011/65/UE „aferentă substanțelor periculoase"
Standardele armonizate si/sau specificaile tehnice aplicate sunt urmatoarele: EN 60745-1:2009+A11; EN 15503:2009+A2; EN ISO 12100:2010
In conformitate cu directiva 2000/14/CE, Anexa V, valorile sonore declarate sunt declarate in seciunea Date tehnice a prezentului manual 山 in Declarata de conformitate CE semnata.
TUV Rheinland a efectuat o examire voluntară in numele Husqvarna AB, eliberând un certificat de conformitate cu directiva Consiliului CE 2006/42/CE privind utilajele.
Certificatul, furnizat in Declarata de conformitate CE semnata, se aplica pentru toate locaile de fabricatie si pentru toate tarele de provenienta indicate pe produs.
Suflanta furnizata se conformeaza exemplului supus examinarii.
In numele companiei Husqvarna AB, SE 561 82 Huskvarna, SUEDIA, 04.12.2017
John Thompson, Director de produse.si marketing Responsabil pentru documentata tehnica
Copepknne
BVEEHEIe 211
MEPbI BE3ONACHOCTN. 212
CEOPKA 217
3KcIpyatalu 217
