Li 58GB - Bläser MCCULLOCH - Kostenlose Bedienungsanleitung

Technische Merkmale	Akku-Laubbläser, Leistung 58V, Luftdurchsatz 10 m8/min, Luftgeschwindigkeit 270 km/h
Verwendung	Ideal zur Reinigung von G2rten, Wegen und Terrassen, leicht und einfach zu handhaben
Wartung und Reparatur	Regelm22ige 2berpr56fung des Batteriezustands, Reinigung des Luftfilters, Befolgung der Empfehlungen im Benutzerhandbuch
Sicherheit	Schutzbrille tragen, nicht auf Personen oder Tiere blasen, nicht bei feuchtem Wetter verwenden
Allgemeine Informationen	Kompatibel mit anderen Werkzeugen der MCCULLOCH-Reihe, variable Laufzeit je nach Nutzung, leichtes Gewicht f5cr einfache Handhabung

Häufig gestellte Fragen - Li 58GB MCCULLOCH

Wie lade ich den Akku des MCCULLOCH Li 58GB auf?

Um den Akku aufzuladen, schlie2en Sie das mitgelieferte Ladeger2t an eine Steckdose an und verbinden es dann mit dem Akku des Laubbl2sers. Lassen Sie den Akku laden, bis die Kontrollleuchte anzeigt, dass er vollst2ndig geladen ist.

Was tun, wenn der Laubbl2ser nicht startet?

Pr5ffen Sie, ob der Akku richtig geladen und eingesetzt ist. Stellen Sie auch sicher, dass der Ein-/Ausschalter auf "ON" steht. Wenn das Problem weiterhin besteht, konsultieren Sie das Handbuch f5cr weitere L46sungen.

Wie reinige ich den Luftfilter des Laubbl2sers?

Um den Luftfilter zu reinigen, nehmen Sie ihn aus dem Ger2t heraus. Klopfen Sie ihn vorsichtig ab, um Staub und Schmutz zu entfernen. Falls notwendig, sp5clen Sie ihn mit lauwarmem Wasser und lassen ihn vollst2ndig trocknen, bevor Sie ihn wieder einsetzen.

Wie lange h2lt der Akku?

Die Laufzeit variiert je nach Nutzung, aber im Allgemeinen erm46glicht der Akku etwa 30 bis 40 Minuten Dauerbetrieb im Normalmodus.

Wie stelle ich die Geschwindigkeit des Laubbl2sers ein?

Der MCCULLOCH Li 58GB ist mit einer Geschwindigkeitsregelung ausgestattet. Verwenden Sie den Geschwindigkeitsregler, um die Blasleistung nach Bedarf anzupassen.

Kann ich den Laubbl2ser bei Regen verwenden?

Es wird nicht empfohlen, den Laubbl2ser bei Regen oder feuchten Bedingungen zu verwenden, da dies das Ger2t besch2digen und Sicherheitsrisiken verursachen kann.

Wie lagere ich den Laubbl2ser im Winter?

Stellen Sie vor der Lagerung sicher, dass der Akku vollst2ndig geladen ist. Lagern Sie den Laubbl2ser an einem trockenen und k5chlten Ort und vermeiden Sie extreme Temperaturen.

Was tun, wenn der Laubbl2ser an Leistung verliert?

Pr5ffen Sie den Akku, um sicherzustellen, dass er ausreichend geladen ist. Inspizieren Sie auch den Luftfilter und reinigen Sie ihn bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG Li 58GB MCCULLOCH

DE Bedienungsanweisung 53-63

EL O8nyiecs xpnong64-74

2006/42/ES „o strojnich zařizenich"

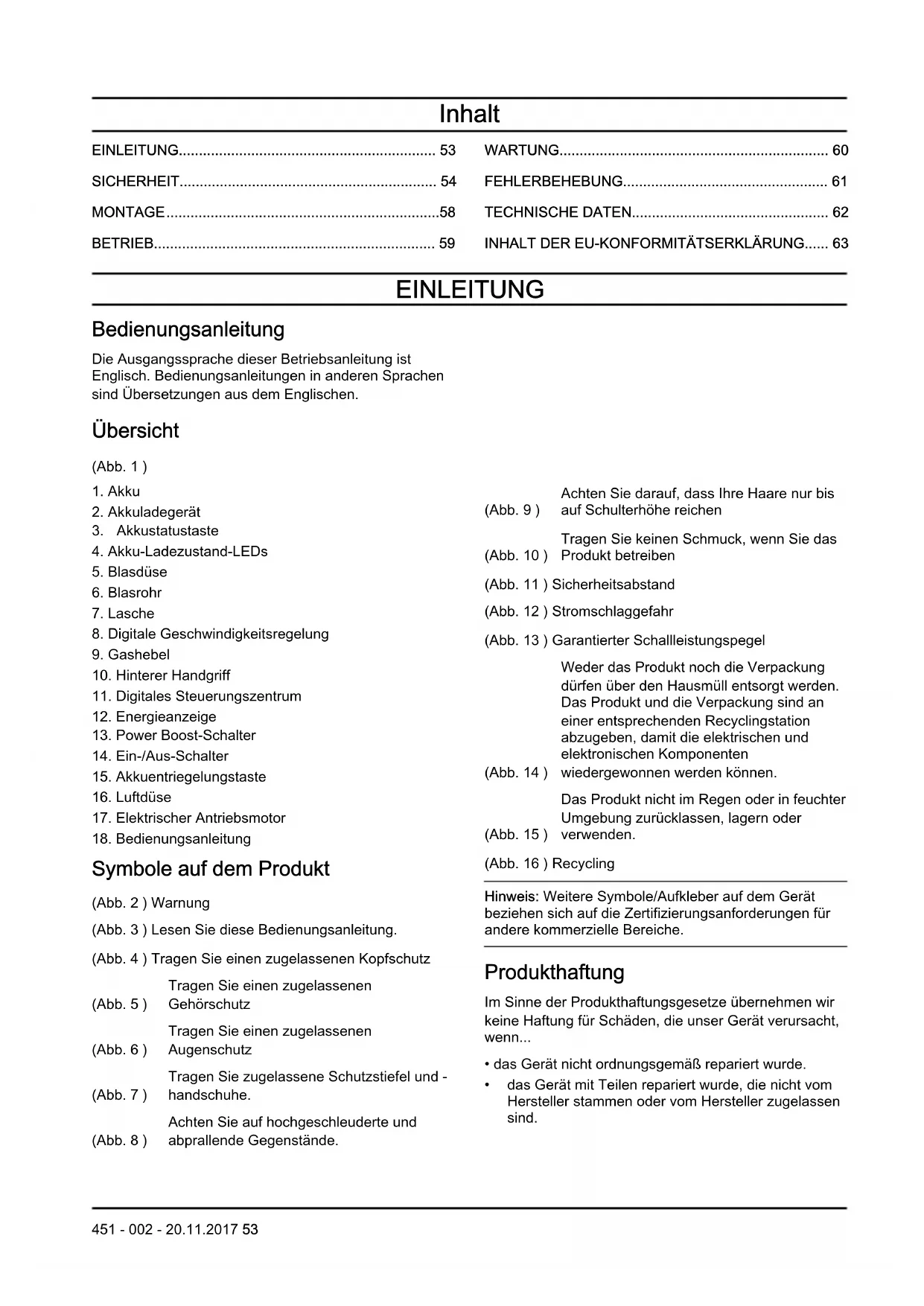

Die Ausgangssprache dieser Betriebsanleitung ist Englisch. Bedienungsanleitungen in anderen Sprachen sind Übersetzungen aus dem Englischen.

Übersicht

(Abb. 1)

1. Akku
2. Akkuladegerat
3. Akkustatustaste
4. Akku-Ladezustand-LEDs
5. Blasdüse
6. Blasrohr
7. Lasche
8. Digitale Geschwindigkeitsregelung

9. Gashebel

10. Hinterer Handgriff

11. Digitales Steuerungszentrum

12. Energieanzeige
13. Power Boost-Schalter
14. Ein-/Aus-Schalter
15. Akkuentriebelungstaste
16. Luftduse
17. Elektrischer Antriebsmotor
18. Bedienungsanleitung

Symbole auf dem Produkt

(Abb. 2) Warning

(Abb. 3) Lesen Sie diese Bedienungsanleitung.

(Abb. 4) Tragen Sie einen zugelassenen Kopfschutz

Tragen Sie einen zugelassenen

(Abb.5) Gehorschutz

Tragen Sie einen zugelassenen

(Abb.6) Augenschutz

Tragen Sie zugelassene Schutzstiefel und -

(Abb.7) handschuhe.

Achten Sie auf hochgeschleuderte und

(Abb. 8) abprallende Gegenstände.

(Abb. 9) Achten Sie darauf, dass ihre Haare nur bis auf Schulterhöhe reichen
Tragen Sie keinen Schmuck, wenn Sie das (Abb. 10) Produkt betreiben
(Abb. 11) Sicherheitsabstand
(Abb. 12) Stromschlaggefahr
(Abb. 13) Garantierer Schalleistungspegel

Weder das Produkt noch die Verpackung)dürfen über den Hausmüll entsorgt werden. Das Produkt und die Verpackung sind an einer entsprechenden Recyclingstation abzugeben, damit die elektrischen und elektronischen Komponenten

(Abb. 14) wiedergewonnen werden können.

Das Produkt nicht im Regen oder in feuchter Umgebung zusücken, lagern oder

(Abb. 15) verwenden.

(Abb. 16) Recycling

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche.

Produktaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

das Gerät nicht ordnungsgemäß repariert wurde.
das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

• das Gerät nicht bei einem autorisierten Service Center oder von einem zugelassenen Fachmann repariert wurde.

SICHERHEIT

Sicherheitsdefinitionen

Die nachstehenden Definitionen geben den Schweregrad für jeder Signalwort an.

WARNING: Personenschäden.

ACHTUNG: Schaden am Gerät.

Hinweis: These Informationen erleichtern die Verwendung des Geräts.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf.

Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos).

Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Höhe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommt, wodurch sich Staub oder Dämpfe entzüden können.

• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen davon, dass sich keine Kinder oder unbefugte Personen in der Höhe befinden. Durch Ablenkungen konnen Sie die Kontrolle über das Werkzeug verlieren.

Elektrische Sicherheit

Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzsteckerarf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.
- Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränen. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
- Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.
- Verwenden Sie das Anschlusskabel nicht missbrächlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, undziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.
- Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den AuBeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den AuBeneinsatz geeigneten Kabels verringgert das Risiko eines Stromschlags.
- Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit einem FI-Schutzschalter (RCD). Die Verwendung eines FI-Schutzschalters (RCD) verringgert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie mäde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Benutzen Sie eine persönliche Schutzausrücktung. Tragen Sie stets einen Augenschutz. Schutzausrücktung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehorschutz sentk bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus-Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheiten oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.

• Entfernen Sie samentliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen better im Griff.
• Kleiden Sie sich richtig. Tragen Sie niemals lose sichzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursache Gefahren.

Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz better und)sicherer.
• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lasst. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätig wirden kann, besteht eine Gefahr dar und muss repariert werden.
• Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarheiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche préventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.
  Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und setzen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händene eine Gefahr dar.
• Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie, ob bewegliche Teile falsch eingestellt sind oder klemmen, ob Teile gebrochen oder so welt beschädigt sind, dass der sichere Betrieb des Elektrowerkzeugs beeinträchtigt werden kann. Bei

Beschädigungen setzen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zusammen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedieren.
• Benutzen Sie Elektrowerkzeuge, Zubehor, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäß Weise, und beachten Sie damit die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen.

Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladungarf nur mit dem vom Hersteller vorgeschreiben Ben Ladegerat durchgefuhrt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerat kann Brandgefahr entstehen, wenn es für eine andere Batterie verwendet wird.
• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
• Wird der Akku nicht verwendet, halten Sieihn von Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleineren Metallobekten fern, da es zu einer Überbrückung der Kontakte kommt konnte. Durch Kurzschluss der Akkuklemen kann es zu Verbrennungen oder Branden kommt.
• Unter missbrauchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt(sofort mit Wasser abspullen. Sollten ihre Augendamit in Berührung gekommen sein, suchen Siesofort arztliche Hilfe auf. Austretende Akkuflüssigkeitkann Reizungen oder Veratzungen verursachen.

Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird davon gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

Sicherheitsswarnhinweise für das Laubblasgerät

• Zur Verringerung der Gefahr eines elektrischen Schlags dürfen Sie das Gerät nicht auf nassen Oberflächen oder im Regen betreiben.
  Lagern Sie das Gerät in einem geschlossenen Raum.

• Das Gerät ist nicht als Spielzeug geeignet. Lassen Sie Kinder das Gerät nicht bedieren.

• Beachten Sie die Anweisungen in dieser Bedienungsanleitung. Verwenden Sie nur zugelassene Anbauerzte.
• Wenn das Gerät beschädigt wurde, ins Wasser gefallen ist, im Freien zurückgelassen wurde oder nicht mehr korrekt Funktioniert, sprechen Sie mit einem autorisierten Service Center.
• Verwenden Sie das Gerät auf keinen Fall mit nassen Händen.
• Legen Sie keine Gegenstände in die Öffnungen. Verwenden Sie das Gerät nicht mit verstopften Öffnungen.
• Halten Sie es frei von Staub, Haaren und Materialien, die den Luftstrom beeinträchtigen konnen.
• Stellen Sie sichere, dass keine Haare, Schmuckstücke, lose Kleidungsstücke, Finger oder andere Körperteile in die Höhe von Öffnungen und beweglichen Teilen gelangen.
• Seien Sie vorsichtig, wenn Sie das Produkt auf Stufen verwenden.

Allgemeine Sicherheitshinweise

• Verwenden Sie das Gerät ordnungsgemäß. Eine falsche Verwendung kann zu schweren bis tödlichen Verletzungen führen. Verwenden Sie das Gerät nur für die in dieser Betriebsanleitung aufgeführten Arbeiten. Verwenden Sie das Gerät nicht für andere Aufgaben.
• Beachten Sie die Anweisungen in dieser Bedienungsanleitung. Beachten Sie die Symbole und die Sicherheitshinweise. Die Nichtbeachtung der Anweisungen und Symbole kann zu Verletzungen oder zum Tod führen.
• Werfen Sie diese Bedienungsanleitung nicht weg. Verwenden Sie die Anweisungen für das Zusammensetzen und den Betrieb, und halten Sie Ihr Gerät in gutem Zustand. Befolgen Sie die Anweisungen für die korrekte Installation von Anbaugeräten und Zubehörteilen. Verwenden Sie ausschließlich zugelassene Anbaugeräte und Zubehörteile.
• Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Halten Sie sich an den Wartungsplan. Führren Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden. Alle sonstigen Wartungsarbeiten müssen von einem autorisierten Service Center durchgeführt werden.
• These Bedienungsanleitung kann nicht alle Situationen abdecken, die bei der Verwendung des Geräts auftreten können. Seien Sie immer vorsichtig und arbeiten Sie mit gesundem Menschenverstand. Führten Sie keine Arbeiten mit oder Wartungen am Gerät durch, wenn Sie sich in einer Situation unsicher sind. Wenden Sie sich an einen Produktfachmann, ihren Fachhandler, ihren Service

Vertreter oder das autorisierte Service Center für weitere Informationen.

• Entfernen Sie den Akku, bevor Sie das Produkt zusammenbauen, einlagern oder warten.
• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tändlichen Verletzungen führen.
• Das Gerät sollte nicht im Innenbereich oder in der Nähe von feuergeführlichen Stoffen gestartet werden.
• Der Motor bildet ein elektromagnetisches Feld, wenn Sie das Gerät benutzen. Das elektromagnetische Feld kann medizinische Implantate beschädigen. Sprechen Sie vor der Inbetriebnahme des Geräts mit Ihr dem Arzt und dem Hersteller des medizinischen Implantats.
• Lassen Sie nicht zu, dass Kinder das Gerät verwenden. Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedieten.
• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit theses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Verschließen Sie das Gerät in einem Bereich, zum dem Kinder und nicht autorisierte Personen keinen Zugang haben.
• Das Gerät kann Objekte auswerfen und Verletzungen verursachen. Beachten Sie die Sicherheitshinweise, um das Risiko von Verletzungen oder Tod zu verringn.
• Entfernen Sie sich nicht vom Produkt, wenn der Motor eingeschaltet ist.
• Der Bediener des Gerätsträgt bei einem Unfall die Verantwortung.
• Überprüfen Sie vor dem Gebrauch das Gerät auf schadhafte Teile.
• Bevor Sie das Produkt benutzen, stellen Sie sicher, dass Sie sich in sicheren Abstand von anderen Personen oder Tieren befinden. Stellen Sie sicher, dass eine Person in einem angrenzenden Bereich weiß, dass Sie das Gerät benutzen.
• Halten Sie sich an nationale und lokale gesetzliche Bestimmungen. Diese können den Betrieb des Gerats unter bestimmten Bedingungen verhindern oder einschränken.

Sicherheitshinweise für den Betrieb

• Dieses Produkt ist nur für das Zusammenblasen und Aufsaugen von Laub und unerwänsches Material auf dem Boden geeignet.
• Umstehende Personen oder Tiere dürfen sich dem Bediener hochstens auf 15 m nähern.
• Dieses Gerät kann Gegenstände mit hoher Geschwindigkeit auswerfen, die in Richtung des

Bedieners abprallen können. Dadurch konnen Verletzungen an den Augen entstehen.

• Halten Sie das Gerät wie abgebildet. (Abb. 17)
• Untersuchen Sie den Arbeitsbereich vor dem Gebrauch des Geräts. Entfern den Sie sãmtliches unerwünschtes Material sowie harte Gegenstände wie Steine, Glasscherben oder Draht, die bei Gebrauch des Geräts herausgeschleudert werden, abprallen oder während des Betriebs Verletzungen und Schäden verursachen können.
• Richten Sie die Ausblasöffnung nicht auf Personen, Tiere, offene Fenster oder Fahrzeuge.
• Stellen Sie den Motor ab, bevor Sie ein Zubehörteil oder andere Komponenten an- oder abmontieren.
• Benutzen Sie das Gerät nicht, wenn die Abdeckung abmontiert ist.
• Halten Sie sich beim Betrieb des Produkts nicht auf einer Leiter auf.
• Sichern Sie das Gerät während des Transports.
• Benutzen Sie das Gerät nur zu den empfohlenen Tageszeiten. Beachten Sie die örtlichen Vorschriften.
• Benutzen Sie das Gerät in der für die zu erledigende Arbeit niedrigsten möglichen Geschwindigkeit.
• Stellen Sie sicher, dass das Produkt vor dem Betrieb in gutem Zustand ist.
• Verwenden Sie einen Rechen oder Besen, um vor dem Betrieb unerwünschtes Material vom Boden zu losehen.
• Wenn der Arbeitsbereich verschmutzt ist, bewässern Sieihn mit einem Schlauch.
• Verwenden Sie das Gerät als Alternative zu einem Wasserschlauch, um Wasser zu sparen.
• Richten Sie das Gerät nicht auf Pflanzen, die leicht beschädigt werden können.
• Regulieren Sie den Luftstrom, indem Sie die Ausblasöffnung des Rohrs stärker nach unter oder zu einer Seite richten. Richten Sie das Gerät nicht auf Objekte wie Wände, große Steine, Fahrzeuge und Zäune.
• Richten Sie das Gerät bei der Arbeit an einer Innenecke von der Ecke aus zur Mitte des Arbeitsbereichs hin. Wenn Sie dies nicht beachten, kann unerwänschtes Material in Ihr Gesicht gelangen und Augenverletzungen verursachen.
• Benutzen Sie theses Produkt nicht, wenn Sie mäde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen.
• Achten Sie darauf, langes Haar über den Schultern zusammenzubinden.
• Achten Sie daraufuf, dass sich ihre Höhe, Fuße und das Produkt während des Betriebs in der korrekten Position befinden. Achten Sie daraufuf, dass Sie immer standsicher stehen und das Gleichgewicht halten. Sorgen Sie für einen festen Stand.

• Umstehende Personen müssen Augenschutz/TRagen.

• Schalten Sie den Motor ab, sobald andere Personen in den Arbeitsbereich eintreten.

• Arbeitsen Sie mit dem Produkt nicht auf Dächern oder von anderen hohen Positionen aus. Dies kann zu Verletzungen führen.
• Nutzen Sie die volle Länge der Blasdüse, so dass der Luftstrom knapp über dem Boden arbeitet.
• Entsorgen Sie das unerwünschte Material nach der Benutzung des Geräts in den entsprechenden Abfallbehältern.
• Entfernen Sie die Akkus, bevor Sie eine Blockierung oder andere Material entfern.
• Entfernen Sie den Akku, wenn das Gerät ungewöhnliche Vibrationen aufweist.
• Betreiben Sie das Produkt nur bei Tageslicht oder beiGreaterkunstlicher Beleuchtung.
• Achten Sie auf einen sicheren Stand am Hang.
  Gehen Sie, und rennen Sie nicht.
• Achten Sie darauf, dass die Lufteinläse immer sauber sind.

Persönliche Schutzausrüstung

• Verwenden Sie immer geeignete persönliche Schutzausrüstung bei der Benutzung des Geräts. Das Tragen persönlicher Schutzausrüstung schließt das Risiko von Verletzungen nicht aus. Das Tragen persönlicher Schutzausrüstung verringgert das Ausmaß der Verletzungen bei einem Unfall.
• Tragen Sie immer einen zugelassenen Augenschutz beim Arbeitsen mit dem Gerät.
• Arbeitsen Sie mit dem Gerät nicht barfuß oder mit offenen Schuhen. Tragen Sie stets robuste und rutschfeste Schuhe.
  Tragen Sie schwere, lange Hosen.
• Tragen Sie bei Bedarf auch zugelassene Schutzhandschuhe.
• Tragen Sie einen Helm, wenn Ihnen Gegenstände auf den Kopf fallen konnten.
• Tragen Sie immer einen zugelassenen Gehorschutz beim Arbeitsen mit dem Gerät. Lärmbelastung über einen längeren Zeitraum kann zu larmbedingten Hörschäden führen.
• Vergewissern Sie sich, dass Sie einen Erste-Hilfe-Kasten griffbereit haben.
• Tragen Sie stets eine zugelassene Staubmaske, wenn Sie das Gerät in einer staubigen Umgebung benutzen.

Schutzvorrichtungen am Gerät

• Achten Sie darauf, das Gerät regelmäßig zu warten.

• Dies erhöht die Lebensdauer des Geräts.
  Die Gefahr von Unfallen sinkt.

Lassen Sie einen Vertragshandler oder ein autorisiertes Service Center das Gerät regelmäßiger Überprüfen, um Einstellungen oder Reparaturen vorzunehmen.

• Benutzen Sie kein Gerät mit defekten Schutzvorrichtungen. Wenn das Gerät beschädigt ist, wenden Sie sich an ein autorisiertes Service Center.

Ein-/Aus-Schalter

Stellen Sie sicher, dass der Motor anhalt, wenn Sie den Ein-/Aus-Schalter drucken.

Sicherheitshinweise für die Wartung

WARNING: Fehlerhafte Wartung kann zu Motorschäden oder zu ernsthaften Verletzungen führen.

Der Betreiber des Gerats ist davon verantwortlich, dass das Gerat entsprechend den Wartungsanweisungen der Bedienungsanleitungen gewartet wird.

Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführren.

SICHERHEIT IM UMGANG MIT AKKUS

Verwenden Sie nur Akkus des Herstellers, und laden Sie diese ausschließlich in einem Akkuladegerät des Herstellers.

Die wiederaufladbaren Akkus * d ufen nur zur Energieversorgung zugehöriger kabelloser Produkte verwendet werden. Um Verletzungen vorzubeugen, davon der Akku nicht zur Energieversorgung anderer Geräte verwendet werden.

• Sie dürfen den Akku nicht zerlegen, öffnen oder zerkleinern.
• Setzen Sie Akkus nicht direkter Sonneneinstrahlung oder Hitze aus. Halten Sie Akkus von Feuer fern.
• Überprüfen Sie das Akkuladegerät und den Akku regelmäß auf Beschädigungen. Beschädigte oder veränderte Akkus konnen zu Feuer, Explosionen oder Verletzungsgefahr führen. Reparieren Sie keine beschädigten Akkus und öffnen Sie auch keine beschädigten Akkus.
• Verwenden Sie keinen Akku und kein Produkt, der bzw. das defekt ist, verändert wurde oder beschädigt ist.
• Verändern oder reparieren Sie keine Produkte oder den Akku. Lassen Sie Reparaturen ausschließlich von Ihr automisierten Handler durchführten.
• Schlieben Sie weder eine Speicherzelle noch einen Akku kurz. Bewahren Sie die Akkus nicht in einer

Box oder einer Schublade auf, in der es durch andere Metalobjekte zu einem Kurzschluss kommt kann.

• Nehmen Sie den Akku erst aus seiner Originalverpackung, wenn dieser für den Betrieb gelebraucht wird.
• Setzen Sie die Akkus keinen mechanischen Erschüttungen aus.
• Wenn aus einem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und suchen Sie medizinische Hilfe auf.
• Verwenden Sie ausschließlich das Akkuladegerät, welches für den Betrieb mit dem Akku vorgesehen ist.
• Achten Sie für einen korrekten Betrieb auf das Plus (+) und das Minus (-) auf dem Akku und dem Produkt.
• Verwenden Sie keinen Akku, der nicht für den Betrieb mit dem Produkt vorgesehen ist.
• Verwenden Sie nicht gleichzeitig Akkus mit entsprechlicher Spannung oder von entsprechenden Herstellern in einem Gerät.
• Achten Sie darauf, die Akkus von Kindern fernzuhalten.
• Kaufen Sie stets die richtigen Akkus für das Produkt.
  Bewahren Sie die Akkus sauber und trocken auf.
• Reinigen Sie verschmutze Akkukontakte mit einem sauberen, trockenen Tuch.
• Sekundäre Akkus mussen vor dem Gebrauch aufgeladen werden. Verwenden Sie immer das richtige Akkuladegerät, und beachten Sie die Anweisungen zum korrekten Laden in der Anleitung.
• Sehen Sie von einem Dauerladen eines Akkus ab, wenn dieser nicht in Betrieb ist.
• Hebien Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.
• Verwenden Sie den Akku ausschließlich für seinen erforderlichen Betrieb.
• Entfernen Sie den Akku vom Produkt, wenn diese nicht verwendet wird.
• Halten Sie den Akku während des Betriebs fern von Buroklammern, Schlüsseln, Nageln, Schrauben und anderen kleinen Metallobekjen. Hierdurch kann es zu einer Überbrückung der Kontakte kommt. Durch Kurzschluss der Akkukontakte kann es zu Verbrennungen oder Bränden kommt.

MONTAGE

WARNING: Lesen Sie vor dem Zusammensetzen des Geräts das Kapitel über Sicherheit.

Zur Montage des Blasrohrs

(Abb. 18)

1. Richten Sie den Vorsprung am Blasrohr am Antriebsmotor aus.

2. Schließen Sie das Blasrohr am Antriebsmotor an, bis ein Klicken zu horen ist. Stellen Sie sicher, dass sie miteinander verriegelt sind.

3. Drehen Sie die Düse in Richtung des Blasrohrs, bis ein Klicken zu horen ist. Stellen Sie sicher, dass sie miteinander verriegelt sind.

BETRIEB

WARNING: Lesen Sie vor der Nutzung des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Bevor Sie das Produkt starten

• Untersuchen Sie das Gerät auf fehlende, beschädigte, lose oder abgenutzte Teile.
• Überprüfen Sie die Muttern, Schrauben und Bolzen.
• Überprüfen Sie den Gashebel auf korrekte Funktion.
• Überprüfen Sie den Ein-/Aus-Schalter auf korrekte Funktion.

So setzen Sie den Akku ein

(Abb. 19)

• Richten Sie die Rippen des Akkus an den Schlitzen im Akkufach aus. Setzen Sie den Akku in das Akkufach, bis ein Klicken zu horen ist.
• Um den Akku herauszunehmen, drücken und halten Sie die Freigabetaste, undziehen Sie den Akku Heraus.

So starten Sie den Motor

1. Setzen Sie den Akku ein. Siehe So setzen Sie den Akku ein auf Seite 59.
2. Drücken Sie den Ein-/Aus-Schalter, bis die Anzeige aufleuchtet.

3. Drücken Sie den Gashebel für den Betrieb.

4. Drücken Sie den Gashebel leicht für eine niedrigere Geschwindigkeit.

5. Drücken Sie den Gashebel fester für eine höhere Geschwindigkeit.

6. Beginnen Sie mit dem Betrieb.

So schalten Sie den Motor aus

1. Losen Sie den Gashebel.
2. Drücken Sie den Ein-/Aus-Schalter, bis die Anzeige erlischt.

Zum Wechseln des Betriebsmodus

Der Betriebsmodus des Geräts kann geändert werden, während das Gerät in Betrieb ist. Es gibt zwei Betriebsmodi:
1. Standard-Modus - Spart Energie und maximiert Laufzeit. Der Standard-Modus ist für die meisten Aufgaben geeignet.

Hinweis: Das Gerät ist beim Start auf Standardmodus geschählt.

1. Boost-Modus - Im Boost-Modus lauft das Gerät bei hoher Geschwindigkeit. Der Boost-Modus lauft mit maximaler Leistung für anspruchsvollere Aufgaben. Um den Boost-Modus zu starten, drücken Sie die Boost-Mode-Taste, bis die Anzeige aufleuchtet. Zum Stoppen des Boost-Modus drücken Sie die Boost-Mode-Taste, bis die Anzeige nicht mehr aufleuchtet.

Hinweis: Wenn der Gashebel während des Betriebs losgelassen wird, startet das Gerät erneut im letzten Modus. Wenn das Gerät automatisch angehalten wird oder wenn der Betreiber den Ein-/Aus-Schalter drückt, wird der zuletzt verwendete Modus aus dem Speicher gelöscht. Das Gerät wird beim Start wieder auf Standardmodus geschalte.

Verwenden Sie die digitale Geschwindigkeitsregelung zum Starten

Die digitale Geschwindigkeitsregelung ermöglichtlichen, eine bestimmte Geschwindigkeit des Laubblasgeräts auch ohne Gashebel einzurichten und beizubehalten.

(Abb. 20)

1. Halten Sie den Gashebel an der notwendigen Position und aktivieren Sie die digitale Geschwindigkeitsregelung.
2. Losen Sie den Gashebel, nachdem die digitale Geschwindigkeitsregelung aktiviert wurde.

Hinweis: Bei Aktivierung der digitalen Geschwindigkeitsregelung kann der Gashebel erneut gezogen werden, um die Geschwindigkeit zu erhöhen. Nach dem Loslassen des Gashebels kehrt die digitale Geschwindigkeitsregelung in ihre letzte Position zurück.

1. Lösen Sie die digitale Geschwindigkeitsregelung, um mit der normalen Bedienung des Geräts fortzufahren.

Energieanzeige

Die Energieanzeige zeigt an, wie viel Energie das Gerät während des Betriebs verbraucht.

• Die LED-Leuchten 4 und 5 zeigen die Beste Leistung und Beste Effizienz an.
  Die LED-Leuche 6 auf der rechten Seite zeigt die maximale Leistung und die gingste Akkueffizienz an.

Akku-Ladezustand-LED

Der Status des Akkus wird angezeigt, bis Sie den Gashebelziehen. Wenn Sie den Gashebel loslassen, wird der Status des Akkus wieder angezeigt.

Die Anzahl der aufleuchtenden LEDs zeigt den aktuellen Ladezustand des Akkus an.

LED-Leuchten Akkuladezustand
Alle grünen LEDs leuchten auf	Vollständig geladen (100 %-76 %)
LED 1, 2 und 3 leuchten auf	Der Akku ist zu 75 % - 51 % gela-den.
LED 1 und 2 leuchten auf	Der Akku ist zu 50 % - 26 % gela-den.
LED 1 leuchtet auf	Der Akku ist zu 25 % - 6 % gela-den.

LED-Leuchten Akkuladezustand

LED 1 blinkt Der Akku ist zu 5 % - 0 % geladen.

Hinweis: Wenn der Motor anhalt und die Betriebs-LED eingeschaltet bleibt, drücken Sie die Taste auf dem Akku. Moggliche Lösungen finden Sie unter FEHLERBEHEBUNG auf Seite 61.

Hinweis: Wenn der Akku vollständig entladen ist, wird der Motor sofort angehalten.

Hinweis: Der Motor stoppt automatisch, wenn der Akku oder die Motorsteuerung bei anspruchsvollem Betrieb zu heißt sind. Lassen Sie Motor und Akku abkühlen. Das Gerät wird dann zurückgesetzt.

WARTUNG

WARNING: Lesen Sie vor dem Reinigen, Repairieren oder Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Wartungsplan

• Achten Sie darauf, den Wartungsplan einzuhalten. Die Wartungsintervalle werden anhand der tätiglichen Nutzung des Gerätes berechnet. Wenn Sie nicht jeder Tag mit dem Gerät arbeiten, sind die Intervalle anders.
• Führer Sie nur diejenigen Wartungsarbeiten aus, die Sie in den Anweisungen in dieser Bedienungsanleitung finden.
• Wenden Sie sich bezüglich anderer Wartungsarbeiten, die in dieser Betriebsanleitung nicht aufgeführst sind, an ein autorisiertes Service Center.

Tägliche Wartung

• Entfernen Sie den Akku. Informationen zur korrekten Wartung finden Sie in der Betriebsanleitung des Akkus.

• Überprüfen Sie die Muttern, Schrauben und Bolzen.

• Überprüfen Sie den Gashebel auf korrekte Funktion.
• Überprüfen Sie den Ein-/Aus-Schalter auf korrekte Funktion.
• Entfernen Sie externes, unerwünschtes Material mit einer weichen Bürste oder einem trockenen Tuch aus dem Gerät. Reinigen Sie nicht mit Wasser, Reinigungsmitteln oder Lösungsmitteln.
• Verwenden Sie eine weiche Bürste, um unerwänschtes Material aus den Luftungsschitzen zu entfern.
• Untersuchen Sie das Gerät auf fehlende, beschädigte, lose oder abgenutzte Teile.
• Überprüfen Sie das Produkt, um sicherzustellen, dass die beweglichen Teile richtig ausgerichtet und sicher für den Betrieb sind.
• Wenn das Gerät beschädigt ist, wenden Sie sich an ein autorisiertes Service Center. Verwenden Sie das Gerät nicht, wenn es beschädigt ist.

FEHLERBEHEBUNG

Störung Möglich	Ursache Mögliche Abhilfe
Das Gerätspringt nicht an	Die Stromversorgung ist ausgeschaltet.	Starten Sie den Motor. Siehe So starten Sie den Motor auf Seite 59.
	Keine elektrische Verbindung zwischen Gerät und Akku.	Setzen Sie den Akku korrekt ein. Siehe So setzen Sie den Akkuein auf Seite 59.
	Der Akku ist nicht geladen. Laden	Sie den Akku auf. Weitere Informationen finden Sie in den Bedienungsanleitungen des Akkus.
	Der Akku oder das Gerät sind zu weiß.	Lassen Sie den Akku und das Gerät abkühlen, bevor Sie das Gerät starten.
	Der Akku oder das Gerät sind zu kalt.	Lassen Sie den Akku und das Gerät wärmer werden, bevor Sie das Gerät starten.
	Die Motorsteuerung ist zu weiß.	Lassen Sie den Akku und das Gerät mindestens 1 Stunde lang abkühlen, bevor Sie das Gerät starten.

Fehlercodes

Die Fehlercodes helfen Ihnen bei der Fehlersuche am Akku und/oder Akkuladegerät während des Ladevorgangs.

(Abb. 21)

Hinweis: Sehen Sie sich die Akku-Ladezustand-LED mit den Rippen des Akkus nach oben an, um die korrekte Ausrichtung der LED-Leuchten zu sehen.

LED-Bildschirm Mögliche Fehl	er Mögliche Maßnahmen
LED 1 ist rot und LED 4 grün, Akku ländt nicht oder funktioniert nicht richtig im Produkt	Die innere Sicherung ist durchgebrannt	Wenden Sie sich an ein autorisiertes Service Center.
LED 1 leuchtet rot auf Unrechte	mäßige Speicherzellenspannung	Wenden Sie sich an ein autorisiertes Service Center.
LED 4 leuchtet grün auf Akku	ist überladen Entfernen Sie	den Akku aus dem Ladegerät und setzen Sie diesen in das Gerät ein. Nehmen Sie das Gerät in Betrieb. Möglicherweise ist das Akkuladegerät defect. Wen- den Sie sich an ein autorisiertes Service Center.
LED 1 ist rot und LED 2 grün, Akku ländt nicht oder funktioniert nicht richtig im Produkt	Versagen des Akkuladergebnis	Entfernen Sie den Akku aus dem Gerät. Nicht aufladen. Der Akku ist beschädigt und muss ausgetauscht werden. Wenden Sie sich an ein autorisiertes Service Center.
ROTE LED leuchtet auf, grüne LED 2 blinkt während des Ladenvorgangs oder wenn sich der Akku im Lad- gerät befindet	Interne Akkutemperatur ist zu niedrig oder zu hoch für das Laden	Platzieren Sie das Ladegerät und den Akku an einem Ort, an dem die innere Temperatur des Akkus zwischen 5°C und 45°C liegt.

LED-Bildschirm Mögliche Fehrer Mögliche Maßnahmen
ROTE LED blinkt, und LED 2 blinkt grün, wenn der Akku installiert ist.	Interne Akkutemperatur ist zu niedrig oder zu hoch
	Die innere Temperatur im Akku muss zwischen -15°C und 70°C liegen. Die Umgebungstemperatur des Akkus ist zu niedrig oder zu hoch. • Wenn der Akku durch die Umgebung zu stark abge-kühlt ist, bringen Sie den Akku und das Ladegerät an einen warmen Ort. • Wenn der Akku zu heißt ist, insbesondere nach dem Betrieb, entfernen Sie den Akku und Ladegerät aus der Höheten Umgebung.

TECHNISCHE DATEN

	Einheit Li 58GB (B)	HB58VPR)
Motorspezifikationen
Motortyp Bürstenlos
Motorspannung V (DC) 58
Motorleistung Mi 1200
Akku und Ladegerät: Technische Daten
Standard-Akkutyp Li 585.2A
Standard-Ladegerättyp Li 58V 2.5CGR
Lärm- und Vibrationsdaten
Äquivalenter Vibrationspegel an den Griffen mit Blasrohren (Original).Siehe Anmerkung 1.	m/s2	5,429
Schalleistungspegel, garantiert (LWA). Siehe Anmerkung 2. dB(A) 99
Gemessener Schalleistungspegel. Siehe Anmerkung 2. dB(A) 96
Äquivalenter Schalldruckpegel am Ohr des Anwenders, gemessen ge-mäß ISO 22868, ausgestattet mit Blasrohren (Original)	dB(A) 84
Leistung des Lüfterrads (mit Düse und Blasrohr)
Max. Luftgeschwindigkeit m/s 58
Luftdurchsatzvolumen (hoch) m	3/min	10
Luftdurchsatzvolumen (Boost)	m3/min	15
Masse des Geräts
Gewicht (ohne Akku, mit Röhrchen)	kg 2,7

Hinweis 1: Berachten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1,5 m/s².

Hinweis 2: Umweltbelastende Gerauschemission gemessen als Schalleistung (LWA) gemäß EG-

Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung mit dem hochsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Schalleistungspegel besteht darin, dass beim garantierten Schalleistungspegel auch eine

INHALT DER EU-KONFORMITÄTSERKLÄRUNG

Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklaren in alleiniger Verantwortung, dass das Gerät Folgendem genutzt:

Beschreibung Laubblasgerät
Marke McCulloch
Plattform/Typ/Modell Plattform	BHB58VPR, Modell Li 58GB
Charge Seriennummer ab Bau-jahrs 2017

Es erfüllt die folgenden EU-Vorschriften und -Richtlinien:

Richtlinie/Verordnung Beschchreibung

2006/42/EG „Über Maschinen“

2014/30/EG EMV-Richtlinie

2000/14/EG „über umweltbelastendeGerauschemissionen“

2011/65/EG „über gefährliche Stoffe“

Harmonisierte Normen und/oder technische Spezifikationen gelten wie folgt: EN 60745-1:2009 +A11; EN 15503:2009+A2; EN ISO 12100:2010

Die im Abschnitt „Technische Daten" in dieser Bedienungsanleitung und in der signierten EU-Konformittserklung angegebenen Schallwerte entsprechen der EU-Richtlinie 2000/14/EG, Anhang V.

Der TV Rheinland fhrte im Auftrag von Husqvarna AB eine freiwillige Typenpfung durch, und stellte eine Konformittsbescheinigung nach EG-Richtlinie 2006/42/EC fr Maschinen aus.

Das Zertifikat, wie auf der unterzeichnen EU-Konformittserklung angegeben, gilt fr alle Fertigungssstandorte und Ursprungsänder, wie auf dem Gert angegeben.

Das gelieferte Laubblasgert entspricht dem Gerteexemplar, das die Prfung durchlaufen hat.

Im Auftrag von Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, 04.12.2017

John Thompson, Produkt- und Marketing-Leiter Verantwortlich für die technische Dokumentation

περιεχόμενα

EIGAΓΩΓH. 64

AΣΦΑΛΕΙΑ 65

ΣYNAPMOΛΟΓΗΘΗ. 69

AEITOYPIIA. 70

SYNTHPHsH 71

Bεβaiωθeite oti ekteλeite taktikα συτήρησι ΘΟ Tpoiov.

Auaevaai n diapkeia zwntou pioovtoc.
Meiwetaio kivuovocatuxnatawv.

Evac yekpiévo avitipooWTOc n eva eykepiévo Kevtpo aepBic npetie va eetacei TAKIKA to Tpoiov yia tyn ekteean puthetaoew n ETIOKEUwV.

Mynxnpnoiopoieite npoivtae KATEpaumuevo EotnAIO pnoataiaC.EAV TO PPOOV EEXU UTOAEI Znui, aTeuovtei eEva EYKEKPIEVO KEVTPO epBIs.

Koupi Ieitoupyia

TECHNISCHE GEGEVENS. 170

BEDIENING. 167

INHOUD VAN DE EG-VERKLARING VAN

OVEREENSTEMMING. 171

INLEIDING

(Fig. 12) Elektrische schok

Elektrische verilgheit

(Fig. 10.) Produktten

(Fig. 11.) Sakerhetsavständ

(Fig. 12.) Elektrisk stöt

(Fig. 13.) Garanterad ljudeffektnivá
