Produkttyp	Bensindriven blås/sug
Varumärke	McCulloch
Modell	GBV 322VX
Motor	2-taktsmotor, slagvolym 26 cm³
Uteffekt	0,8 kW
Bränsle	Bensin/oljeblandning 50:1 (blyfri, min. 90 RON)
Bränsletankens kapacitet	500 cm³
Vikt	4,5 kg
Maxhastighet i blåsläge	8600 min⁻¹
Luftvolym i blåsläge	450 cfm (ca 764 m³/h)
Luftvolym i sugsläge	490 cfm (ca 833 m³/h)
Krossförhållande	16:1
Ljudtrycksnivå	95,6 dB(A) (vid öronen)
Garanterad ljudeffektnivå	112 dB(A)
Vibrationsnivå (blåsning)	7,5 m/s² (ekvivalent vid handtagen)
Tändstift	Champion RCJ-6Y, elektrodavstånd 0,6 mm
Tomgångsvarvtal	2800 - 3200 min⁻¹
Fläkttyp	Radial
Huvudfunktioner	Blåsning, sugning med krossning, varvtalsreglering (VX-rör)
Säkerhet	Stoppbrytare, stänkskydd, låsbart luftintagsskydd
Regelbundet underhåll	Rengöring av luftfilter, kontroll av tändstift, justering av tomgång, rengöring av gnistfångare

Vanliga frågor - GBV 322VX MCCULLOCH

Hur startar man motorn när den är kall?

Tryck långsamt 10 gånger på bränslepumpen. Ställ choken på FULL CHOKE (max). Håll gasreglaget intryckt och dra i startlinan upp till 3 gånger. Växla till HALF CHOKE (mellanläge) och dra tills den startar. Låt den värmas i 10 sekunder, ställ sedan på NO CHOKE.

Vilken bränsleblandning ska man använda?

Använd en blandning av blyfri bensin (min. 90 RON, max 10% etanol) och högkvalitativ tvåtaktsmotorolja för luftkylning. Förhållandet är 50:1 (2% olja). Till exempel 5 L bensin + 100 ml olja. Blanda endast den mängd som behövs inom 30 dagar.

Hur justerar man blåshastigheten?

VX-röret har två lägen: läge A (stor öppning) för att flytta stora ytor med torra löv, och läge B (liten öppning) för ett snabbare luftflöde lämpligt för springor och tungt skräp. Vrid ytterröret för att frigöra fliken, flytta det, vrid sedan tills det låses på plats.

Hur rengör man luftfiltret?

Ta bort luftfilterlocket och filtret. Rengör det med varmt såpvatten, torka sedan helt. Om det är mycket smutsigt eller skadat, byt ut det. Om filtret är av skum, applicera luftfilterolja efter torkning.

Hur använder man sugfunktionen?

Montera det övre och nedre sugröret samt uppsamlingssäcken. Se till att dragkedjan är stängd och att säcken är i gott skick. Starta motorn, växla sedan till sugfunktion. Säcken fylls med krossat skräp. Rör inte vid avgaskröken.

Vilka säkerhetsåtgärder ska man vidta?

Använd alltid skyddsglasögon, hörselskydd, handskar, halksäkra stövlar och långbyxor. Håll ett säkerhetsavstånd på minst 15 m till andra personer och djur. Rikta aldrig mynningen mot personer eller djur. Bind upp långt hår ovanför axlarna.

Hur tömmer man uppsamlingssäcken?

Stäng av motorn. Öppna dragkedjan på sidan av säcken. Töm innehållet i en lämplig behållare. Stäng dragkedjan noggrant innan du startar igen. Inspektera säcken regelbundet för att kontrollera att den inte är skadad.

Hur justerar man VX-röret?

För att ändra öppningen, vrid ytterröret för att frigöra fliken från skåran. Flytta ytterröret längs innerröret till önskat läge (A eller B). Vrid sedan ytterröret åt motsatt håll tills fliken greppar helt i skåran. Se till att den är ordentligt låst.

Hur underhåller man tändstiftet?

Kontrollera tändstiftet om motorn har dålig effekt eller är svårstartad. Rengör med en stålborste och kontrollera elektrodavståndet: det ska vara 0,6 mm. Använd tändstift av typ Champion RCJ-6Y. Byt ut om det är slitet eller sotigt.

Hur stoppar man motorn i nödsituation?

Tryck på stoppknappen och släpp. Knappen återgår automatiskt till startläge. Vänta 7 sekunder innan du startar om för att knappen ska återställas. Vid omedelbar fara, använd stoppknappen för att stänga av motorn.

BRUKSANVISNING GBV 322VX MCCULLOCH

För du starter motoren

OBS: Skade på produktet.

För du starter motoren

OBS: Ikke Ieft Produktet med foten.

OBS: Ikke trekk startsnoren til endestillingen. Ikke slipp startsnoren när den er helt ute. Dette kan skadeproduktet.

Slik slár du av motoren

TÜV Rheinland N.A. har utfört en frivillig typekontroll på vegne av Husqvarna AB, som bekrefter at en utstyrstype er i overensstemmelse med EF-direktiv 2006/42/EF om maskiner.

SPIS TRESCI

Wstep. 204

Przeglad. 211

Bezpieczestewo. 205

Dane techniczne 212

Montaž 208

Tresc deklaraci zgodnosci z normami WE. 214

Obstuga 209

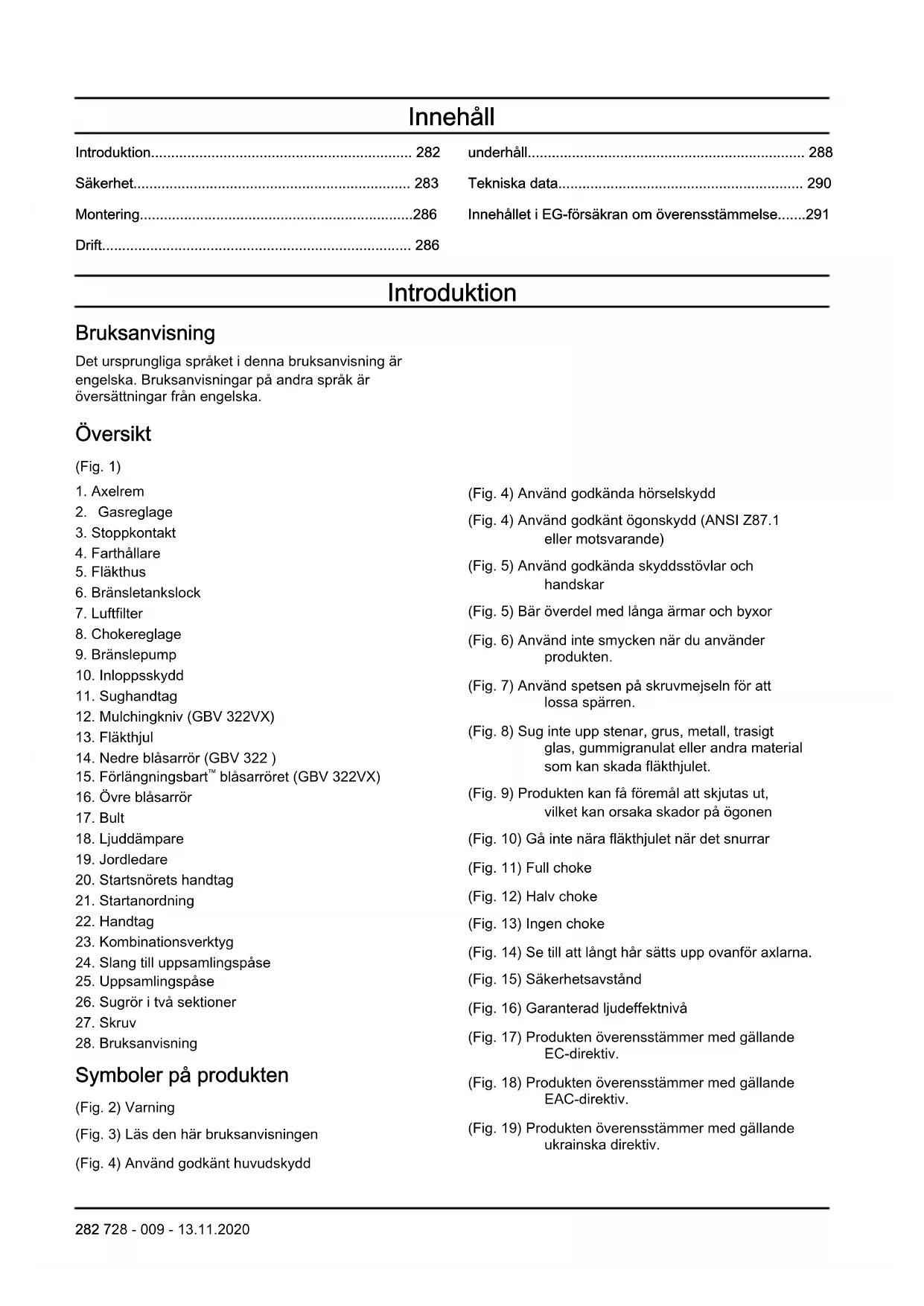

Wstep

Instrukcja obstugi

Det ursprungliga språket i denna bruksanvisning Å engelska. Bruksanvisningar pa andra sprak Å oversattninger fran engelska.

Översikt

(Fig. 1)

1. Axelrem
2. Gasreglage
3. Stopkontakt
4. Farthallare
5. Flakthus
6. Bransletankslock
7. Luftfilter
8. Chokereglage
9. Branslepump
10. Inloppsskydd
11. Sughandtag
12. Mulchingkniv (GBV 322VX)
13. Flakthjul
14. Nedre blasarror (GBV 322)
15. Förlängningsbart blasarröret (GBV 322VX)
    16.Övre blasarror
16. Bult
17. Ljuddampare
18. Jordledare
19. Startsnöretshandtag
20. Startanordning
21. Handtag
22. Kombinationsverktyg
23. Slang till uppsamlingspase
24. Uppsamlingspase
25. Sugör i två sektioner
26. Skruv
27. Bruksanvisning

(Fig. 2) Varning
(Fig. 3) Lás den har bruksanvisingen
(Fig. 4) Använd godkant huvudskydd

(Fig. 4) Använd godkända hörskénydd
(Fig. 4) Använd godkänt ögonskydd (ANSI Z87.1 erler motsvarande)
(Fig. 5) Använd godkända skyddsstövlar och handskar
(Fig. 5) Bär überdel med länge armar och byxor
(Fig. 6) Använd inte smycken när du använder Produkten.
(Fig. 7) Använd spetsen på skruvmejseln für att lossa sparren.
(Fig. 8) Sug inte upp stenar, grus, metall, trasigt glas, gummigranulat ell er andra material som kan skada flakthjulet.
(Fig. 9) Produktken kan fä foremäl att skjutas ut, vilket kan orsaka skador på ögonen
(Fig. 10) Gä inte nara flakthjulet nar det snurrar
(Fig. 11) Full choke
(Fig. 12) Halv choke
(Fig. 13) Ingen choke
(Fig. 14) Se till att langt här sats upp ovanfor axlarna.
(Fig. 15) Sakerhetsavständ
(Fig. 16) Garanterad ljudeffektniva
(Fig. 17) Produktten overensstämmer med gällande EC-direktiv.
(Fig. 18) Produktien overensstämmer med gällande EAC-direktiv.
(Fig. 19) Produktten overensstämmer med gällande ukrainska direktiv.

(Fig. 20) Produktten overensstämmer med regler i Australien gällande elektromagnetisk kompatibilitet (EMC).

Notera: Övriga symbolor/dekaler på produiten avser specifica krav for certificeringar på andra kommersiella marknader.

Euro V-utsläpp

WARNING: Manipulering av motorn upphäver EG-typgodkannandet für den har Produkten.

Produktansvar

Enligt lagstiftningen for Produktansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt
• Produkten repareras med delar som intekommen fran tillverkaren aller inte har godkants av tilverkaren
• Produkten har ett tillbehör som intekommen frän tillverkaren eller inte har godkänts av tilverkaren
• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

Sakerhet

Sakerhetsdefinitioner

Definitionerna nedan beskriver allvarlighetsgraden for varje signalord.

WARNING: Personskador.

OBSERVERA: Skador på produkten.

Notera: Denna information gör Produkten lättare att använda.

Allmanna sakerhetsanvisningar

• Använd Produkten på rätt satt. Skador eller dödsfall ar att möjigt resultat av felaktig användning. Använd endastprodukten for arbetsuppgifterna som finns ienna bruksanvising. Använd inteprodukten till andra uppgifter.
  Följ instruktionerna i denna bruksanvising. Folj sakerhetssymbolerna och sakerhetsinstruktionerna. Om användaren inte foljer instruktionerna och symbolerna ar skador eller dödsfall att möglit resultat.
• Spara den har bruksanvisingen. Använd instruktionerna für att satta ihop, anvanda och Förvara din produit i gott skick. Använd instruktionerna für korrekt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.
• Använd inte en skadad produit. Folj underhällsschemat. Utför endast det unterhällarsarbete som du hittar instruktioner om i den här bruksanvisningen. Godkända servicecenter mäste göra allt annat unterhällarsarbete.
  Den har bruksanvisingen kan inte inkludera alla situationer som kan uppsta nar du anvander Produkten. Var forsiktig och anvand sunt fornuft.

Använd inte Produkten eller utfor underhäll på produiten om du inte är trygg med situationen. Tala med en produktexpert, din äterförsäljare, din serviceverkstad eller att godkänt servicecenter for att fä information.

• Koppla ur tändstiftskabeln innan du monterarprodukten, staller undanprodukten forforvaring ellerturfor unterhall.
• Använd inte Produkten om den ändras frän dess Första specification. Byt inte ut en del avproduktenutan tillverkarens godkännande. Använd endast delar som ar godkända av tillverkaren. Skador ellerdödsfall arett möjigtresultat av felaktigt underhall.
• Undvik att andas in rök frän motorn. Längvarig inandning av motorns avgaser utgor en hällsorisk.
• Starta inteprodukten inomhus erler nara brandfarlicht material. Avgaserna ar heta och kan medfora gnistor som kan orsaka brand. Otilrackligt luftflöde kan orsaka skador erller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• När du använderenna produit skapar motorn ett elektromagnetiskt falt. Det elektromagnetiska faltet kan orsaka skador pa medicinska implantat. Tala med din likare och tillverkaren av eventuella medicinska implantat innan du använderprodukten.
• Låt inte barn användaprodukten. Låt inte personerutan kännedom om instruktionerna användapatroukten.
• Se till att du alltid overvakar en person med nedsatt fysisk eller mental kapacitet som anvander Produkten. En vuxen person maste vara narvarande hela tiden.
• Lås in Produkten på en plats)där barn och obehöriga personer inte har atkomst.
• Produktken kan skjuta ut foremål och orsaka skador. Följ sakerhetsinstruktionerna for att minska risiken for personskador eller dödsfall.
• Lämna inteprodukten nar motorn ar pa.
• Användaren av Produkten ar ansvarig om en olycka inträffar.

• Kontrollera att delarna inte ar skadade innan du anvander Produkten.

• Se till att du stär minst 15 m—from andere personer eller djur innan du använderprodukten. Se till att personer i narheten vet att dukommen att användaprodukten.

• Folj nationella eller lokala lagar. De kan forhindra eller minskaprodukten Funktion under vissa forhällanden.
• Använd inte Produkten om du ar trött aller om du ar päverkad av alkohol, droger aller lakemedel. Din syn, ditt omdöme aller kroppskontroll kan ha päverkats.

Vibrationssakerhet

Denna produit ske endast anvandas sporadiskt. Kontinuelerig aller akterkommande drift av Produkten kan orsaka "vita fingrar" aller motsvarande medicinska problem av vibrationer. Undersok dina hander och fingrar om du anvander Produkten kontinuelerigt aller regelbundet. Om fingrar och hander har missfargning har smarta, rysning langs ryggraden varje gang nagon namner hackklippning, ellr ar numb, avbryta arbetet och tala med en lakare omedelbart.

Sakerhetsinstruktioner for anvandande av blåsaren

• Använd Produkten endast für att blåsa bort aller ta upp lov och annat skräp som ligger på marken.
• Använd aldrig Produkten om du ärrott, sjuk eller om du är paverkad av alkohol, droger aller likemedel.
• Lát inte andra manniskor eller djur vistas narmare an 15 meter frän användaren.
• Produktken kan kasta ut foremål i hög hastighet som kan studsa och träffa användaren. Detta kan orsaka ögonskador.
• Riktainte blasarens munstycke mot andramanniskor ellerdjur.
  Se till att langt hårsatsppovanfor axlarna.
• Stanna motorn innan du monterar eller demonterar tillbehör erler andrakomponenter.
  Anvand inte Produkten utan dess skydd.
• Använd inte Produkten om det finns personer i arbetsområdet. Stoppaprodukten om en person gär in i arbetsområdet.
• Använd inte Produkten i utrymmen med otillräcklig Luftflöde. Om Luftflödet ar otillräcklig kan det orsaka skador eller dödsfall på grund av kvävning aller kolmonoxidforgifting.
• Ljuddamparen ar mycket varm nar produkten ar pa, nar den har stannat och nar den gar pa tomgang. Var forsiktig i narheten av brandfarliga material och brandfarliga gaser.
  Ror inte omraret vid inloppsskyddet. Hall smycken och lost hangande kladesplagg borta fran inloppet.

• Ha alltid bra fotfäste och användprodukten endast på sakra och jämna ytor. Hala eller instabila ytor, t.ex. stegar, kan få dig att tappa balansen eller kontrollen.

• Använd inte Produkten på höga platser, t.ex. på ett tak.

• Säkraprodukten under transport.
• Använd Produkten endast vid rekommenderade tider. Folj lokala bestammelser. De vanlga rekommendationerna ar kl. 9.00 till 17.00, mandag till lordag.
• Använd Produkten med lagsta möjiga gaspádrag für att fã arbetet gjort.
• Se till att duinte kan falla när du använderprodukten. Luta dig inte när du använderprodukten.
• Kontrollera att Produkten ar i gott skick fore anvandning, särskilt ljuddämparen, luftintaget och luftfiltret.
• Använd en kratta aller en borste für att lossa skräp på marken innanprodukten används.
• Om arbetsområdet ar smutsigt kan du spruta rent det med en slang.
• Använd Produkten som att alternative till en slang für att spara vatten.
• Blås skrapp på att saker tätt. Häll uppsikt after barn, djur, öppna fönster och fordon.
• Rikta inte Produkten mot växter somätt kan skadas.
• Blås inte luften i riktning mot foremål som vöggar, stora stenar, fordon och staket.
• Om du arbetar i innerhorn blaser du fran hornet och mot mitten av arbetsomradet. I annat fall kan skrap traffa dig i ansiktet och orsaka ögonskador.
• Använd hela forlängningsröret für att hälla Luftströmmen nara marken.
• Askadare maste anvanda ogonskydd.
• Slang skräpet avfallsbehällare after användning avprodukten.

Sakerhetsinstruktioner for användning av sugen

• Forhindra skador på fläkten. Sug inte upp stora, fasta foremål som trä, burkar, gummigranulat aller stora bitar snöre.
• Lat inte sugröret slä i marken.
• Stanna motorn och koppla ur tändhatten innan du tar bort nagot som fastnat eller täpper till roret.

Personlig skyddsutrustning

• Använd alltid rätt personlig skyddsutrustning när du använderprodukten. Den personlga skyddsutrustningen eliminerar inte risiken für skador. Den personlga skyddsutrustningen minskar skadans allvarlighetsgrad om en olycka inträffar.
• Använd alltid godkänt ögonskydd när du använder Produkten.
• Använd inteprodukten barfota aller med öppna skor.
  Använd alltid kraftiga halksäkra kängor.
• Använd tjockare langbyxor.

• Om det ar nödvändigt bör du anvanda godkända skyddshandskar.

• Använd hjälm om det finns en risik att foremål faller ned på huvudet.

• Använd alltid godkänt horselskydd nar du använder Produkten. Oljud under en langre period kan leda till bullerorsakad horselnedsätting.
• Använd alltid en godkänd ansiktsmask nar du använderprodukten i dammiga miljöer.
• Se till att du har forsta hjälpen i narheten.

Sakerhetsanordningerpá Produkten

• Se till att du regelbundet utfor unterhalb pa produiten.

• Produktens livslängd ökar.

• Risken für olyckor minskar.

Lát en auktoriserad áterförsäljare eller att godkänt servicecenter regelbundet undersökaprodukten for att gora justeringar uller reparationser.

• Använd inte en produit med skadad skyddsutrustning. Om Produkten ar skadad bör du tala med ett godkänt servicecenter.

Stopkontakt

Starta motorn. Kontrollera att motorn stangs av Near stoppreglaget flyttas till stoplaget.

Ljuddampare

WARNING: Rör inte ljuddämparen om den ar verm. Ljuddämparen ar mycket verm nar motorn gär och nar den har stannat. Om du rör ljuddämparen kan det orsaka brännskador.

• Använd inte en motor med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivan och brandrisken. Ha en brandsläckare i narheten.
• Kontrollera regelbundet att ljuddämparen sitter fast på produiten.
• Rör inte motorn eller ljuddämparen nar motorn ar på. Rör inte motorn eller ljuddämparen forrän en stund after att motorn stannat. Heta ytor kan orsaka skador.
• En varm ljuddampare kan orsaka brand. Var forsiktig om du anvander Produkten nara brandfarliga vatskor ell er angor.
• Rör inte ljuddämparens delar om ljuddämparen är skadad. Delarna kan innehälla vissa cancerframkallande kemikalier.
• Vissa blasare ar har att gnistskydd. Rengor och byt skarmen vid angivna intervaller. Las mer i avsnittet om underhall (underhall pa sida 288).

Bränslesäkerhet

• Starta inteprodukten om det finns bransle aller motorolja på Produkten. Ta bort det oönskade branslet/oljan och lat produitorka. Ta bort oönkat bransle frän produiten.

• Om du spillt bransle på kläderna skall dessa bytas omedelbart.

• Se till att inte fá bransle pá kroppen, det kan orsaka personskador. Om du fár bransle pá kroppen använder du tvål och vatten für att ta bort branslet.
• Starta inte motorn om du spiller olja eller branske på produiten eller på kroppen.
• Starta inteprodukten om motorn har en läcka. Undersök regelbundet om motorn lacker.
• Var forsiktig med bransle. Bransle ar brandfarlicht och angorna ar explosiva och kan orsaka skador eller dödsfall.
• Undvik att andas in bransleangor da det kan orsaka personskador. Se till att det finns tillrackligt luftflöde.
• Rök inte i narheten av branslet aller motorn.
• Placera inga varma foremål närheten av branslet eller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på bransle bör du öppna bransletankloket langsamt och försiktigt släppa på trycket.
• Fyll inte på branske i motorn inomhus. Otilrackligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra át tanklocket fösiktigt, annars kan brand uppsta.
• Flytta Produkten minst 3m fran den plats där du fyllde pa tanken innan du startar den.
• Fyll inte på med für mycket bränds i brändsletanken.
• Kontrollera att laktione inte kan uppsta nar du flyttarprodukten erller branslebehallaren.
• Placera inte Produkten eller branslebehällaren)daret finns öppen eld, gnistor erler tandlågor. Se till attdet inte finns nagoon öppen eld i forvaringsutrymmet.
• Använd endast godkända behällare när du flyttar branslet eller ställer undan branslet forforvaring.
• Töm bransletanken före längtidsforvaring. Folj lokala lagar om var du kan kasta bransle.
• Rengörprodukten fore langtidsforvaring.
• Ta bort tandstiftskabeln innan du ställer undanprodukten for Förvaring sà att motorn inte oavsiktligt startup.

Sakerhetsinstruktioner for underhall

WARNING: Felaktigt unterhalb kan leda tillsvara motorskador aller allvarligapersonskador.

Agaren av maskinen ar ansvarig for att utföra allt nödvändigt underhäll som anges i bra克斯anvisningen. Koppla loss tändstiftet innan underhällsarbetet. Koppla inte loss tändstiftet innan du utfor justeringar av forgasaren.

Montering

WARNING: Läs och Första sakerhetskapitletinnan du monterarprodukten.

Montering av det övre blåsarröret

1. Rikta in spåret på det övre bläsarröret (A) mot tappen i bläsutloppet (B). (Fig. 21)
2. Skjut in det övre blasarret helt mot blasutloppet.
3. Vrid det övre blasarröret tills hålet i röret ái linje med gängorna i muttern i blasutloppet. (Fig. 22)
4. Montera skruven (C). (Fig. 23)
5. Vrid skruven medurs med en skruvmejsel for att fasta roret.

Montering av det nedre blåsarröret

1. Ratta in sparen pa det nedre blasarroret (A) mot tapparna pa det ovre (B). (Fig. 24)
2. Skjut det nedre blasarroret helt over det övre.
3. Vrid det nedre blasarret helt tills tappen fester i slutet av sparet. (Fig. 25)

Montering av det förlängningsbara blåsarröret

1. Passa in skårorna på det förlängningsbara blåsarröret (A) mot tapparna på det övre blåsarröret (B). (Fig. 24)
2. Tryck det forlängningsbara ^TM blasarröret helt over det övre.
3. Vrid det forlängningsbara blasarröret welt tills tappen fester i slutet av spåret. (Fig. 25)

Montering av sugröret

1. Satt spetsen på en skruvmejsel i luftintagets lassparr. (Fig. 26)

2. Böj fösiktigt skruvmejselns handtag mot produktens framsida for att lossa sparren.

3. Hall luftintagets skydd oppet tills det övre sugröret ar pa plats. (Fig. 27)
4. Ratta in styrtappen på insidan av luftintaget mot sparen på det övre sugröret.

Notera: Rikta in indicatorerna vid luftintagets öppning mot det övre sugröret.

1. Tryck in det övre sugröret helt i luftintaget.
2. Vrid det övre sugröret medurs ánda tills du känner att klick. (Fig. 28)

Montering av det nedre sugröret

1. Rikta in spåret på det nedre sugröret mot:tappen på det övre sugröret.
2. Skjut det nedre sugroret helt mot det övre sugroret tills tapped i slutet av sparet. (Fig. 29)
3. Montera skruven.
4. Vrid skruven medurs med en skruvmejsel for att fasta roret. (Fig. 30)

Montering av uppsamlingspåsens rör

1. Rikta in spåret på uppsamlingspåsens rör (A) mot tappen i blasutloppet (B). (Fig. 31)
2. Skjut in uppsamlingspåsens rör ända mot bläsutloppet.
3. Vrid uppsamlingspasens ror tills halet i roret ar i linje med gängorna i muttern i blasutloppet. (Fig. 32)
4. Montera skruven (C).
5. Vrid skruven medurs med en skruvmejsel for att fasta roret. (Fig. 33)

Drift

WARNING: Läs och Första sakerhetskapitletinnan du använderprodukten.

Bransle

Sà anvander du bransle

OBSERVERA: Denna produit har en tvataktsmotor. Anvand en blandning av bensin och tvataktsmotorolja. Se till att anecd ratt mangd olja i blandningen. Ett

felaktigt blandningsforhallande av bensin och olja kan skada motorn.

Bensin

OBSERVERA: Använd inte bensin med att oktantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

OBSERVERA: Använd inte bensin med merän 10% etanol (E10). Det kan orsaka skador påprodukten.

OBSERVERA: Använd inte blyad bensin. Det kan orsaka skador på Produkten.

Anvand alltid ny blyfri bensin med ett oktantal pa minst 90 RON (87 AKI) och medindre an 10% etanol (E10).
Använd bensin med ett högre oktantal om du ofter använder Produkten vid kontinuerligt högt motorvarvital.
- Använd alltid en blandning av blyfri bensin/olja av god kvalitet.

Tvataktsmotorolja

Anvand endast tvataktsmotorola av hog kvalitet. Anvand endast luftkyld motorola.
- Använd inga andra typ er av olja.
Blandningsforhallande 50:1 (2 %)

Bensin Olja
3,79 liter 77 ml
4,55 liter 95 ml
5 l 100 ml

Sagordubranslebandningen

Notera: Använd alltid en ren bränstebehällare nar du blandar brönslet.

Notera: Blanda inte mer branslebandning an for 30 dagar.

1. Tillsatt halften av bensinen.
2. Tillsatt all olja.
3. Skaka bränslebandningen sä att innehålet blandas.
4. Tillsatt resten av bensinen.
5. Skaka branslebandningen sa att innehallet blandas.
6. Fyll bransletanken.

Sà tillsätter du bränse

• Använd alltid en bränstebehällare med spillskydd.
• Om detkommen bransle pa behallaren tar du bort det oonskade branslet och lafter behallaren torka.
• Se till att området i narheten av bransletankloket År rent.
• Skaka branslebehällaren innan du tillsätter bransblelandningen i bransletanken.

Sà startup och stoppar du

Innan du startar motorn

• Genomsökprodukten after saknade, skadade, losa aller slitna delar.

• Undersök uppsamlingspåsen. Se till att uppsamlingspåsen inte är skadad och att blixtlåset är stängt.

• Undersök muttrar, skruvar och bultar.
• Undersök luftfiltret.
• Undersök om gasreglaget fungerar korrekt.
• Undersök om stoppreglaget fungerar korrekt.
  Genomsokprodukten afterbranslellackor.

Starta kall motor

WARNING: Virainte startsnoret runt armen.

OBSERVERA: Häll inteprodukten med foten.

OBSERVERA: Dra inte ut startsnoret anda ut. Slapp inte startsnorets handtag när startsnoret ar utdraget. Det kan orsaka skador på Produkten.

Notera: Om motorn stannar skjuter du chokereglaget till stangt lage och utfor startproceduren ingen.

1. Fyll bransletanken med en ren branslebandning.
2. Använd vänster hand für att hälla maskinen pa marken. Se till att blasarens ände pekar bort fran personer, djur, glas och solida foremål.
3. Tryck langsamt pa bransleumpblasan 10 ganger.
4. Flytta choken till laget FULL CHoke.
5. Tryck på ochhallinne gasreglaget
6. Dra snabbt i startsnörets handtag tills motorn forsoker starta, men inte mer an tre ganger.

Notera: Om temperaturen ligger under 4^ , fortssattdra i starthandtaget tills motorn forsoker starta.

1. Flytta choken till laget HALV CHoke.
2. Dra snabbt i startnorets handtag tills motorn startar.
3. Lat motorn gä i 10 sekunder.
4. Flytta chokereglaget till laget INGEN CHoke

Sà startup du en varm motor

1. Tryck langsamt på branslepumpblåsan 10 gänger.
2. Flytta choken till laget HALV CHoke.
3. Dra snabbit i startsnorets handtag tills motorn startar.
4. Flytta chokereglaget till laget INGEN CHoke

Starta en motor med angias

Anglas uppSTAR när branslet i branskeledningen ell er forgasaren forangas pa grund av hog varme.

Anglas kan ha uppstatt i Produkten om det inte gär att starta om den när den ompivande temperaturen ar over 35^ (95°F) och den har varit avständi 15-45 minutes.

1. Tryck på brändslepumpblåsan om och omigen i 10-15 sekunder.
2. Flytta choken till laget HALV CHOKE.
3. Dra snabbti startsnorets handtag tills motorn startar.
4. Lat motorn varmas upp under tre minuter under tomgangsvarvital.
5. Flytta chokereglaget till laget INGEN CHoke.

Stanga av motorn

Tryck pa och slapp motorns STOPP-knapp. Knappen atergar automatiskt till PA-laget. Vanta 7 sekunder innan du forsoker starta omprodukten for att kontrollera att knappen aterstalls.

Justera det förlängningsbara blåsarröret

1. Rikta in ratt spar (A eller B) pa det yttre forlangningsbara blasarroret mot tappen (C) pa innerroret. (Fig. 34)

Notera: Du kan inte se tappen nar roren ar monterade. Du maste kännà tappens lage nar du flyttar ytterröret.

Notera: Satt tappen i lage A for en stor blasaroppning. En stor blasaroppning tacker stora omraden av torra lov och annat oonskat material. Satt tappen i lage B for en liters blasaroppning. En liters blasaroppning ger ett snabbare luftflode och passar vid rengoring av sprickor och kanter samt vid flytt av tunga material, som blota lov.

1. Vrid det yttre roret pa foljande satt for att frikoppla tappen ur sparet. (Fig. 35)
2. Flytta ytterröret langs det inre roret for attändra position. (Fig. 36)
3. Vrid det yttre roret som pa bilden tills tappen har natt fram till ratt spar. (Fig. 37)

Driftlage

Blasare (Fig. 38)
Vakuum (Fig. 39)

S\suger du

Innan du suger bör du satta pa dig den nödvändiga sakerhetsutrustingen.

WARNING: Se till att upssamlingspåsen inte ar skadad och att blixtlåset ar stängt innan användning. Använd inte en påse som ar skadad. Detta forhindrar skador orsakade av flygande skrap. Använding med vänster hand ökar risiken. Låt inte din kropp vidröra området rund avgasutloppet.

WARNING: Starta inte blåsaren när inloppsskyddet ar öppet eller skadat (forutom när sugröret ar monterat).

• När blåsaren används maste uppsamlingspåsen bāras upp av axelremmen. Remmen maste bāras over axeln.
• Starta blåsaren. Följ instruktionerna i avsnittet for start och stopp Så startup och stoppar du på sida 287. Läsigenom sökerhetsinstruktionerna Säkerhet på sida 283.

Sàömmer du uppsamlingspåsen

VARNING: Undersök alltid
uppsamlingspåsen. Se till att den inte År skadad och att bixtlåset År stängt innan
användning. Använd inte en skadad pase.
Skräp som flyger omkring utgör en skaderisk. Var försiktig om du använderprodukten med vänster hand. Rör inte vid området rund avgasutloppet.

1. Stäng av Produkten.
2. Oppna blixlaset pa sidan.
3. Töm uppsamlingspåsen.
4. Stäng bixtlaset.

underhäll

WARNING: Läs och Första sakerhetskapitletinnan du rengör, reparer erller utforunderhall pa produits.

Underhällsschema

Se till att du foljer underhällsschemat. Intervallen beräknas utifrän daglig användning avprodukten. Intervallen ar annorlunda om du inte använder Produkten varje dag. Utför endast det unterhällsarbetes som finns i den har bruksanvisingen. Tala med ett

godkant servicecenter om andra underhallsarbeten som inte finns i den har bruksanvisningen.

Dagligt underhäll

Rengor utvändiga ytor.
- Undersök att varvvalsregleringen och gasreglaget fungerar. Byt ut skadade delar.
- Undersök stopkontakten. Byt ut den vid behov.
- Undersök tomgangsvarvalet.
Rengor luftfiltret. Byt ut den vid behov.

• Set till att inloppsskyddet kan lasas i stangt lage. Set till att flakthjulet ar rent.
• Dra at alla muttrar och skruvar.
• Se till att holjet ar fritt fran sprickor.
• Se till att uppsamlingspäsen inte är skadad och att blixtlaset fungerar. Byt ut päsen vid behov.

Underhäll varje vecka

• Undersök skicket på startupordningen, startsnöret och spannfjädern. Byt ut alla skadade delar.
• Kontrollera skicket på startanordningens luftintag. Ta bort skrapp om luftintaget ar igentäppt.
• Rengör tändstiftet utvändigt. Ta bort det och kontrollera elektrodavstandet. Justera avstandet till 0,6 mm aller byt ut tändstiftet.
  Rengor bladen pa flakthjulet.
  Rengör gnistskyddet och byt ut det vid behov (inte páljuddämpare med katalysator).
  Rengor forgasaromradet
• Rengör luftfiltret.

Underhäll varje manad

• Undersök startsnörets handtag och startsnöret.
  Rengorbransletanken.
• Rengör förgasaren och området rund omkring.
• Rengör bladen på flåkthjulet.
• Undersök branskeledningarna och leta after sprickor ell er andra skador. Byt ut filtret vid behov
• Byt ut branslefiltret i bransletanken.
• Undersök alla kablar och anslutninger.
• Byt ut tandstiftet.
• Byt luftfilter.

Arligt underhall

• Undersök tändstiftet.
• Rengör utvändiga ytor på förgasaren och angransande områden.
• Rengör kylsystemet.
• Undersök gnistskyddet.
• Undersök bransleftiltret.
• Undersök brändslangen avseende skador.
• Undersök alla kablar och anslutninger.

Underhäll after 50 timmar

• Låt att godkänd servicecenter reparera eller byta ut ljuddämparen.

Så justerar du tomgangsvarvtalet

Se till att luftfiltret ar rent och att luftfilterkapan sitter fast innan du justerar tomgangsvarvtalet.

Justera tomgangsvarvtalet med justerskruven for tomgang. (Fig. 40)

Tomgangsvarvalet ar korrekt nar motorn arbetar jämnt alla positioner.

1. Vrid justerskruven medurs for högre hastigkeit.
2. Vrid justerskruven moturs for lagre varvital.

Sà utför du underhäll på gnistskyddet

Använd en stälborste für att rengöra gnistskyddet.

Sà rengör du kylsystemet

Rengör kylsystemets delar med en borste.

Sà undersöker du tändstiftet

OBSERVERA: Använd alltid
rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på Produkten.

• Undersök tändstiftet om motorn har lag effekt, ar svár att starta eller inte fungerar korrekt vid tomgängsvarvtil.
  Följ dessa instruktioner om du vill minska risken for oönskat material på tändstiftets elektroder: a) Se till att tomgangsvarvtalet ar korrekt justerat. b) Se till att bränsseblandningen ar korrekt. c) Se till att luftfiltret ar rent.
• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodavstandet ar korrekt. Se Tekniska data pá sida 290. (Fig. 41)
• Byt ut tandstiftet vid behov.

Sà utfor du underhäll på luftfiltret

1. Tag bort luftfilterkäpan och luftfiltret.
2. Rengör luftfiltret med hjälp av varmt tvålvatten. Se till att luftfiltret ár torrt innan du installerar det.
3. Byt ut luftfiltret om det ar for smutsigt for att rengora helt. Byt alltid ut ett skadat luftfilter.
4. Om din produit har att skumluftfilter tillsätter du luftfilterolja. Applicera endast luftfilterolja på att skumfilter. Använd inte olja på att filter av filt.

Tekniska data

	enhet GBV	322(GHB28VPR)	GBV 322VX(GHB28VPR)
Motorspecifikationer
Cylindervolym cm	3	26 26
Elektrodgap mm 0,6 0,6
Brännsletankvolym cm	3	500 500
Tomgångsvarvital min	-1	2 800 - 3 200 2 800	-3 200
Maximal effekt min	-1	8 000 8 000
Uteffekt kW 0,8 0,8
Tändstift Champion RCJ-6Y Champion RCJ-6Y
Maxhastighet i blåsläge	min-1	8 600 8 600
Maxhastighet i sugläge	min-1	--	7500
Hällbarhetsperiod	tim	50 50
Buller- och vibrationsdata
Motsvarande vibrationsnivå i handtag med blåsarrör och mun-stycke (original) - se anm. 1	m/s2	7,5 7,5
Motsvarande vibrationsnivå i handtag med sugrör (original), vänster/höger - se anm. 1	m/s2	7,4 7,4
Motsvarande ljudtrycksnivå vid användarens öra uppmätt enligt ISO 22868 utrustad med blåsarrör och munstycke (original) - se anm. 3	dB (A)	95,6	95,6
Ljudeffektnivå, garanterad (LwA) - se anm. 2	dB (A)	112 112
Ljudeffektnivå, uppmätt - se anm. 2	dB (A)	109 109
Produktens mätt
Vikt	kg	4,4 4,5
Anm. 1: Rapporterade data für equivivalent vibrationsnivå har en typisk statistisk pridning (standardavvikelse) på 1,5 m/s2.
Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LwA) enligt EU-direktiv 2000/14/EU. Rapporter-ad ljudeffektnivå for maskinen har uppmätts med den originalutrustning som ger den högsta niven. Skillnaden mel-lan garanterad och uppmätt ljudeffekt ar att den garanterade ljudeffekten okså inkladerar pridning i matresultatet och variationen mellan olica maskiner av samma modell enligt direktiv 2000/14/EG.
Anm. 3: Rapporterade data für equivivalent ljudtrycksnivå für maskinen har en typisk statistisk pridning (standardav-vikelse) på 3 dB (A).

Fläkt	enhet GBV	322GBV	322VX
Typ		Radialfläkt	Radialfläkt
Fläkt,enhet GBV 322 GBV 322VX
Maxlufthastigkeit, standardmunstycke km/h 322-
Max lufthastigkeit, förlängningsbart ™blåsarrör* km/h - 370
Luftvolym, blåsläge cfm 370 450
Luftvolym,sugläge cfm 490 490
Mulchingfürhällande 10:1 16:1
*valfria tillbehör

Innehallet i EG-forsakran om overensstammelse

Husqvarna AB, 561 82 Huskvarna, SVERIGE, forsakrar härmed på eget ansvar att den foreträddaprodukten:

Beskrivning Bensinblåsare/	Blåsarsug
Varumärke McCulloch
Plattform/typ/modell Plattform	GHB28VPR, REPRESENTAR modell GBV 322, GBV 322VX
Parti	Serienummer daterade 2018 och framt

tillverkningsplatser och ursprungsländer, sasom anges pa Produkten.

Den levererade bensindrivna blasaren/blasarsugen overensstammer med det exemplar som genomgick kontrollen.

uppfyller alla krav i foljande EU-direktiv och forordninger:

Direktiv/förordning	Beskrivning
2006/42/EG	"angående maskiner"
2014/30/EU	"angående elektromagnetik kompatilitet"
2000/14/EG	"angående buller utom-hus"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen"

Foljande harmoniserade standarder och/eller tekniiska specifikationer tillampas: SS-EN ISO 12100, EN 15503, CISPR 12, ISO 14982, SS-EN 50581.

I enlighet med direktiv 2000/14/EG, bilaga V, finns ljudvärdena angivna i avsnittet teknika data i denna handbok och i den undertechnade EG-forsakran om overensstammelse.

TÜV Rheinland N.A. har utfort en frivillig kontroll àt Husqvarna AB och tillhandahällit ett certifikat om overensstammelse med Radets direktiv 2006/42/EG om maskiner.

Certifikatet, som levereras med en undertecknad EG-forsakran om overensstammelse, ar tillampligt pa alla

Icindekiler

Giris 292

Bakim 299

Güvenlik. 293

Teknik veriler. 300

Montaj. 296

AB Uyumluk Bildiriminin Icerigi. 301

Kullanim 296

Giris

Kullanim kilavuzu

Yakitin kullanilmasi
