PM5102 S3C - Muruniiduk DOLMAR - Tasuta kasutusjuhend

Toote tüüp	iseliikuv bensiiniga muruniiduk
Bränd	Dolmar
Mudel	PM5102 S3C
Mootor	B&S 750EX, ReadyStart, 161 cm³, 2,5 kW
Lõikelaius	510 mm
Kõrguse reguleerimine	8 asendit, 25 – 70 mm
Kogumiskoti maht	65 L
Iseliikuva	Jah, 3 kiirust (3,0 – 4,5 km/h)
Netokaal	38 kg
Kütusepaagi maht	1,0 L
Õlimahuti maht	0,6 L
Garanteeritud helivõimsuse tase	98 dB(A)
Vibratsioon (EN ISO 5395)	6,53 m/s² (K=1,5 m/s²)
Lõikamisfunktsioonid	Tagumine kogumine, hakkimine (mulching), külgväljavise
Mootoripidur	Jah, kohene seiskamine käepidet vabastades
Käivitus	Tagasitõmbe käiviti õhuklapiga
Lõiketera hooldus	Teritamine ja asendamine võimalik (viit. DOLMAR 263002552)
Puhastamine	Puhastage alust pärast iga kasutamist, pestav õhufilter
Ohutus	Lõiketera pidur, roolisamba lukustus, kaitse pritsmete eest
Talvine ladustamine	Tühjendage kütus, puhastage, õlitage lõiketera
Standardid	CE, EN ISO 5395, garanteeritud helitase 98 dB(A)

Korduma kippuvad küsimused - PM5102 S3C DOLMAR

Kuidas käivitada külma Dolmar PM5102 S3C muruniidukit?

Asetage õhuklapi hoob algasendisse (suletud). Hoidke pidurikäepidet vastu roolisammast, seejärel tõmmake jõuliselt käivitist. Kui mootor käivitub, avage õhuklapp järk-järgult.

Milline on minimaalne ja maksimaalne lõikekõrgus?

Lõikekõrgus on reguleeritav 25 mm (asend 1) kuni 70 mm (asend 8) keskmise hoova abil. Kasutage madalaid asendeid lühikeseks lõikeks, kõrgeid pikema muru jaoks.

Kuidas lülituda mulchimisrežiimi (hakkimine)?

Seiskage mootor ja lõiketera. Eemaldage kogumiskott, seejärel lükake hakkimisotsak alusesse ja lukustage see nupuga. Sulgege tagumine kate. Muru lõigatakse peeneks ja asetatakse tagasi maapinnale.

Kuidas kasutada külgväljaviset?

Seiskage mootor. Tõstke külgklapp, paigaldage külgväljavise kanal tugitihvtile, seejärel langetage klapp. Eemaldage hakkimisotsak, kui see on olemas. Muru väljutatakse küljele.

Milline edasiliikumise kiirus valida iseliikuva muruniiduki jaoks?

Mudelil PM5102 S3C on 3 kiirust (3,0 kuni 4,5 km/h). Kasutage aeglast kiirust intensiivseks lõikeks või paksu muru korral ning kiireimat kergeks niitmiseks tasasel maastikul.

Kuidas hooldada muruniiduki lõiketera?

Ühendage süüteküünal lahti. Kallutage muruniiduk, eemaldage polt ja seib. Teritage lõiketera, säilitades algse nurga, seejärel tasakaalustage see kruvikeerajal. Paigaldage tagasi, pingutades 40-50 Nm. Asendage kui kulunud (viit. DOLMAR 263002552).

Mida teha, kui muruniiduk vibreerib ebanormaalselt?

Seiskage kohe mootor ja ühendage süüteküünal lahti. Kontrollige, kas lõiketera on korralikult kinnitatud ja tasakaalustatud. Tasakaalustamata või kahjustatud lõiketera võib põhjustada vibratsiooni. Vajadusel asendage see.

Kuidas puhastada õhufiltrit?

Pärast 25 tundi kasutamist või tolmustes tingimustes eemaldage filtri kate, võtke vahtelement välja, peske see seebiveega (mitte bensiiniga), kuivatage, seejärel immutage mõne tilga SAE30 õliga. Pange tagasi.

Kuidas valmistada muruniidukit talviseks ladustamiseks?

Tühjendage kütusepaak, seejärel laske mootoril töötada, kuni see seiskub. Eemaldage süüteküünal, valage põlemiskambrisse 20 ml õli, tõmmake käivitist, pange küünal tagasi. Puhastage ja määrige osad, hoidke kuivas ja külmavabas kohas.

Kust leida varuosi Dolmar PM5102 S3C jaoks?

Võtke ühendust oma Dolmar edasimüüja või müügijärgse teenindusega. Originaalvaruosad (lõiketera, filter, süüteküünal jne) on saadaval juhendis näidatud viitenumbrite all. Kasutage alati soovitatud osi ohutuse tagamiseks.

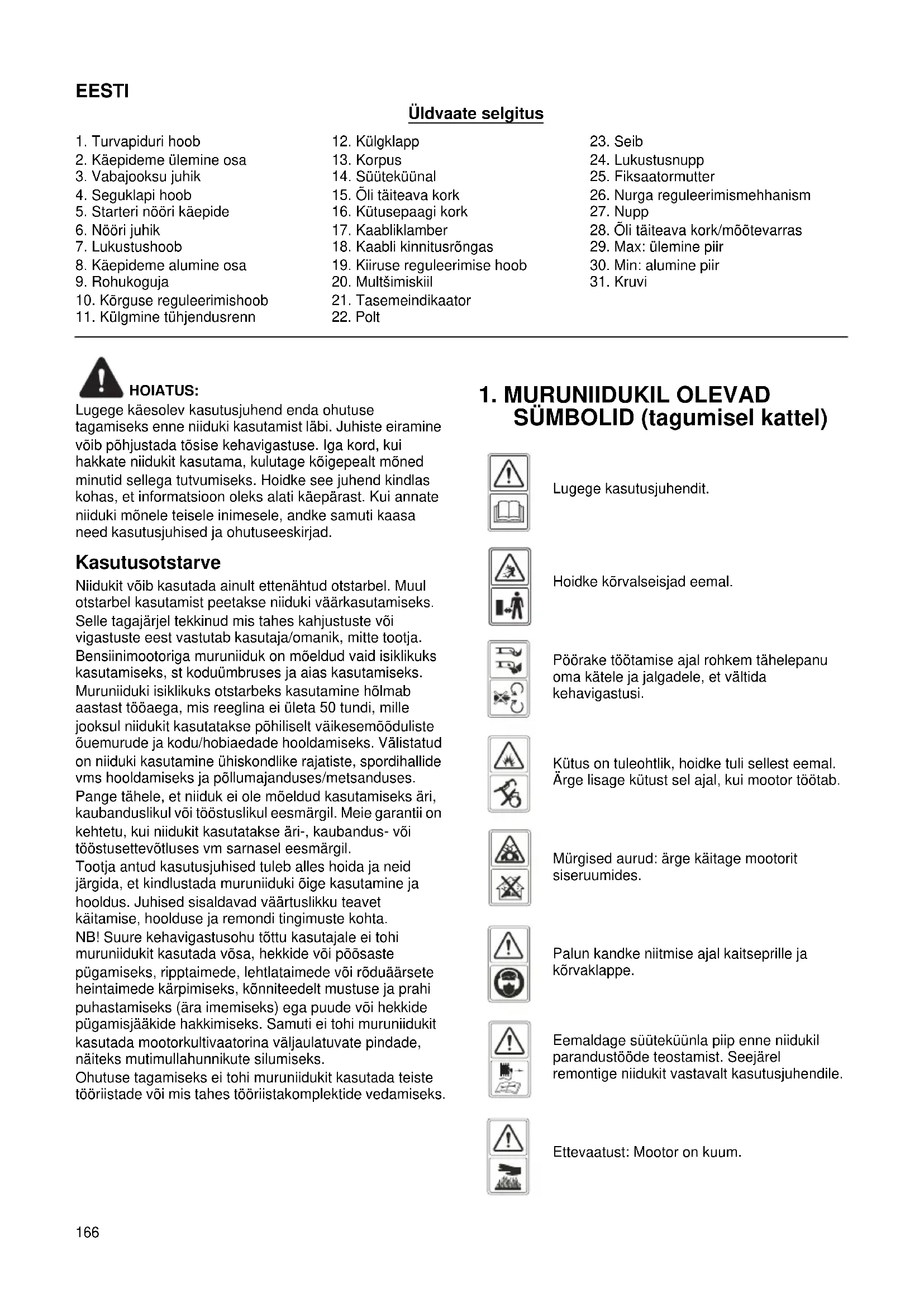

KASUTUSJUHEND PM5102 S3C DOLMAR

1. Turvapiduri hoob
2. Käepideme ülemine osa
3. Vabajooksu juhik
4. Seguklapi hoob
5. Starteri noori kaepide
6. Noori juhik
7. Lukustushoob
8. Käepideme alumine osa
9. Rohukoguja
10. Korguse reguleerimishoob

11. Kulgmine tuhjendusrenn

12. Külgklapp

13. Korpus
14. Sütekuünal
15. Oli tăiteava kork
16. Kutusepaagi kork
17. Kaabliklamber
18. Kaabli kinnitusrongs
19. Kiiruse reguleerimise hoob
20. Multšimiskil
21. Tasemeindikaator

22. Polt

23. Seib

24. Lukustusnupp
25. Fiksaatormutter
26. Nurga reguleerismehhanism
27. Nupp
28. Oli tāiteava kork/mōtevarras
29. Max: ülemine piir
30. Min: alumine piir
31. Kruvi

HOIATUS:

Lugege käesolev kasutusjuhend enda ohutuse tagamiseks enne niiduki kasutamist labi. Juhiste eiramine voib pohjustada tõsise kehavigastuse. Iga kord, kui hakkate niidukit kasutama, kulutage koigepealt moneed minutid sellega tutvumiseks. Hoidke see juhend kindlas kohas, et informatsoon oleks alati kaeparast. Kui annate niiduki monele teisele inimesele, andke samuti kaasa need kasutusjuhised ja ohutuseeskirjad.

Kasutusotstarve

Niidukit viob kasutada ainult ettenahtud otstarbel. Muul otstarbel kasutamist peetakse niiduki vaarkasutamiseks. Selle tagajarjel tekkinud mis tahes kahjustuste voigastuste eest vastutab kasutaja/omanik, mitte totja. Bensiinimootoriga muruniiduk on moeldud vaid isiklikuks kasutamiseks, st koduumbruses ja acosutamiseks. Muruniiduki isiklikuks otstarbeks kasutamine holmab aastast tooaega, mis reeglina ei ületa 50 tundi, mille jooksul niidukit kasutatakse pohliselt väikesemoduliste ouemurude ja kodu/hobiaedade hooldamiseks. Valistatud on niiduki kasutamine uhiskondlike rajatiste, spordihallide vms hooldamiseks ja pollumajanduses/metsanduses. Pange tahele, et niiduk ei ole moeldud kasutamiseks ari, kaubandaslikul voi toostuslikul eesmargil. Meie garantii on kehtetu, kui niidukit kasutatakse ari-, kaubandas- voi toostusettevotluses vm sarnasel eesmargil.

Tootja antud kasutusjuhised tuleb alles hoida ja neid järgida, et kindlustada muruniiduki öige kasutamine ja hooldus. Juhised sisaldavad vaartuslikku teavet kaitamise, hoolduse ja remondi tingimuste kohta.

NB! Suure kehavigastusohu tottu kasutajale ei tohi muruniidukit kasutada vosa, hekkide voi põosaste pugamiseks, ripptaimede, lehtlataimede voi roduärsete heintaimede kärpimiseks, konniteedelt mustuse ja prahi puhastamiseks (ara imemiseks) ega puude voi hekkide pugamisjäkide hakkimiseks. Samuti ei tohi muruniidukit kasutada mootorkultivaatorina valjaulatuvate pindade, naiteks mutimullahunnikute silumiseks.

Ohutuse tagamiseks ei tohi muruniidukit kasutada teiste tööristade vōi mis tahes tööristakomplektide vedamiseks.

1. MURUNIDUKIL OLEVAD SÜMBOLID (tagumisel kattel)

Lugege kasutusjuhendit.

Hoidke körvalseisjad eemal.

Pöörake tootamise ajal rohkem tahelepanu oma katele ja jalgadele, et valtida kehavigastusi.

Mürgised aurud: ärge kaitage mootorit siseruumides.

Palun kandke niitmise ajal kaitseprille ja korvaklappe.

Eemaldage sutekunla piip enne niidukil.
parandustode teostamist. Seejarel remontige niudukit vastavalt kasutusjuhendile.

Ettevaatust: Motor on kuum.

2. PÖHILISED OHUTUSNOUDED

HOIATUS: Bensiinimootoriga seadmeid

kasutades tuleb alati jargida peamisi ettevaatusabinoud, et vahendada tosise kehavigastuse tekke ja/vo i seadme kahjustamise ohtu. Lugege kasutusjuhend enne niuduki kasutamist tahelepanelikult labi ja hoidke see alles, et saaksite seda vajadusel uuesti lugeda.

HOIATUS: See masin tekitab tootamise ajal

elettromagnetilise valja. Möningatel juhtudel voib see vali mojutada aktivseid voi passivseid meditsinilisi implantaate. Soovitame meditsiniliste implantaatidega isikutel enne antud masina kasutamist pidada tõsise voi eluohtliku vigastuse valtimiseks nou arsti ja meditsinilise implantaadi tootjaga.

Väljaöpe

Lugege taelepanelikult juhiseid. Oppige pohjalikult
tundma seadme juhtimisseadiseid ja niiduki oiget
kasutamist.
Oppige selgeks, kuidas mootorit kiiresti seisata.
- Kasutage muruniidukit ainult ettenahtud otstarbel, s.t niitmiseks ja rohu kogumiseks. Igasugune muu kasutusviis voib olla ohtlik ja niidukit kahjustada. Väärkasutuse naited on muu hulgas jargmised:

• inimesto, s.h laste, voi loomade transportimine masinal;
• transportimine masina abil;
• masina kasutamine koormate pukseerimiseks voi lukkamiseks;
• masina kasutamine lehtede ja prahi kogumiseks;
• masina kasutamine hekkide pugamiseks, juurviljapealsete jm taimede, mis pole rohi, lokiamiseks;
• masina kasutamine korraga rohkem kui ühe isiku poolt;

• lōiketera kasutamine muudel kui rohuga kaetud pindadel.

• Mitte mingil juhul arge lubage muruniidukit kasutada lastel ega isikutel, kes pole tutvunud kaesoleva kasutusjuhendiga. Kohalikud maarused voivad seada piiranguid kasutaja vanusele.

• Muruniidukit ei tohi kasutada jargmistel juhtudel:

• kui laheduses viibivad inimesed (eriti lapsed) voi lemmikloomad;

• kui operator on tarvitanud ravimeid või aineid, mis voivad mõjutada tema reageerimis- ja kontsentreerumisvoimet.
• Pidage meeles, et muruniiduki omanik voi kasutaja vastutab teistele isikutele pohjustatud vigastuste voinende varale tekitatud kahjustuste eest.
• Niiduki kasutajad peavad saama korraliku valjaoppe niiduki kasutamise, reguleerimise ja kaitamise, samuti keelatud toimingute alal.

Ettevalmistus

Kandke niitmise ajal alati tugevaid jalatseid ja pikki pukse. Arge tootage niidukiga, kui olete paljajalu voi kannate lahtisi sandaale.

• Kontrollige hoolikalt niidetavat ala ja eemaldage scalt koik esemed, nagu naiteks kivid, manguasjad, puuroikad ja juhtmed, mis voivad niidukile ette jäades üles paiskuda.
  HOIATUS:Bensiin on vaga tuleohtlik.

• Hoidke kutust selleks ettenahtud mahutites.

• Lisage kutust ainult valistingimustes ja arge suitsetage samal ajal.
• Lisage kutust enne mootor käivitamist. Arge eemaldage kutusepaagilt korki ega lisage sinna kutust, kui mootor toötab voi on kuum.
• Kui olete bensiini maha loksutanud, siis arge püdke mootorit käivitada, vaid viige niiduk sellest piirkonnast eema ja välttige enne bensiiniaurude hajumist köikvoimalike suttimisallikaid.
• Keerake kutusepaagi ja -mahuti korgid tugevasti kinni.

Vahetage kahjustunud summutid valja.
- Kontrollige alati enne kasutamist, kas loiketera, loiketera poldid ja niiduki korpus pole kulunud voi vigastatud. Vahetage kulunud voi kahjustunud terad ja poldid komplektina valja, et tagada niiduki ühtlane kulumine.
- Kontrollige regulaarselt, et kõik käivitusblokeeringud ja kasutaja juhtimisseadised toötavad korralikult.

Kasutamine

• Arge kaitage mootorit kinnises ruumis, kuhu voivad koguneda mrgised susinikmonooksiidi (vingugaas) aurud.
• Arge kasutage niidukit, kui olete vasinud, haige voi alkoholi voi uimastite moju all.
• Hoiatus! Arge kasutage muruniidukit, kui esineb suttimisoht.
• Niidukiga tootamise aega on soovitatav piirata, et minimeerida murst ja vibratsionist tingitud riske.
• Olge ettevaatlik muruniiduki kasutamisel nolvadel ja murdepinna, kraavide voi tambide lahedral.
• Niitke ainult paëvavalguses voi hea tehisvalgustuse korral.
  Vöimaluse korral välttige marja muru niitmist.
• Jälgige kallakutel alati, et teil oleks kindel jalgealune.
  Kondige, arge jookske.
• Edasiveoga niidukite puhul niitke kallakutel ristisuunas, mitte kunagi üles-alla suunas.
• Olge kallakutel likumissuunda muutes ärmiselt ettevaatlik.
• Arge niitke liiga järskudel kallakutel.
• Olge tagurdamisel voi muruniidukienda poole tombamisel aarmiselt ettevaatlik.
• Seisake lokietera(d), kui muruniidukit tuleb moitori tootamise ajal kallutada, et likuda üle alade, mis ei ole muruga kaetud, ning siis, kui viite muruniidukit niitmisalale voi seal ara.
• Arge mitte mingil juhul kasutage muruniidukit, mille kaitsekatted on vigastatud voi mille puuduvad ohutusseadised (nt suunaja ja/voi rohukoguja peavad olea oigesti paigaldatud).
• Ettevaatust! Arge kasutage muruniidukit, kui rohukoguja voi isesulguv valjaviskeava kaitsekate pole omakohal.

• Arge mutke mootori pörete regulaatori seadistust ning arge ületage mootori maksimaalselt lubatud pörlemissagedust.

• Arge mutuke ega eemaldage ühtegi pitseerituduhendust mootori tookiiruse reguleerimiseks.

• Muruniiduki turvasusteeme voi -elemente ei tohi omavoliliselt muuta ega kahjustada.
  Vabastage enne niiduki käivitamist koik lokiiterad ja ajami sidurid.
• Käivitage mootor vastavalt juhistele, hoides jalgu löiketerast (löiketeradest) ohutus kauguses.
• Arge kallutage muruniidukit mootori käivitamise ajal.
• Arge seiske mootori käivitamise ajal valjaviskerenni ees.
• Arge pange kasi ja jalgu poorlevate osade lahedale ega nende alla. Hoidke valjaviskeava alati takistustest puhtana.
• Mitte mingil juhul örge tõstke ega kandke muruniidukit sel ajal, kui mootor tõstab.

• Seisake mootor ja ühendage süutekünla juhe lahti; veenduge, et koik likuvad osad on täielikult seiskunud; ja eemaldage mutrivöti, kui see on niiduki kuljes:

• enne takistuste eemaldamist muruniidukist voi ummistuste korvaldamist valjaviskerennist;

• enne kontrollimist, puhastamist voi mis tahes muude toode teostamist muruniidukil;
• pārast Ārkumist vastu vōrkeha. Kontrollige, et muruniiduk ei oleks kahjustunud. Teostage enne niiduki kāivitamist ja niitma hakkamist vajalikud parandustödd;

• kui muruniiduk hakkab ebatavaliselt vibreerima (kontrollige kohe).

• Seisake mootor ja ühendage süutekuünla juhe lahti; veenduge, et kõik likuvad osad on täielikult seiskunud; ja eemaldage mutrivöti, kui see on niiduki küljes: - alati, kui lahkute muruniiduki juurest; - enne kutuse lisamist.
  Vähendage seguklapiava seadistust mootori valjalulitamise ajal ja juhul, kui mootor on varustatud kutusekraaniga, siis sulgege see niitmise lopetamisel.

Hooldus ja hoiustamine

Jalgige, et koik mutrid, poldid ja kruvid oleksid tugevasti kinni keeratud. Nii tagate niiduki ohutu tootamise.
- Arge kunagi hoidke niidukit, mille paags on kutust, suletud ruumis, sest kutuseaurud voivad kokku puutuda lahtise tule voi sademetega.
- Laske mootoril enne niiduki kinnisesse ruumi viimist maha jahtuda. Enne houstamist puhastage ja hooldage muruniiduk.
- Tuleohu vãltimiseks hoidke mootori, summuti, akukorpuse ja bensiinipaagi piirkond rohust, lehtedest ja liigsest mãardest puhtana.
- Kontrollige regulaarselt rohukogujat kulumise voi vigastuste kindlakstegemiseks.
- Ohutuse tagamiseks vahetage kulunud voi kahjustunud osad uute vastu.
Kui kutusepaak vajab tuhjendamist, tuleb seda alati teha valistingimustes.
Ebaöige hooldus, mitterahuldavate varuosade kasutamine voi turvaelementide eemaldamine voi muutmine voib pohjustada muruniiduki kahjustumise ja kasutaja raske vigastuse.

• Kasutage ainult tootja poolt soovitatud loiketerasid ja varuosi. Mitteoriginaalosade kasutamine voib niidukit kahjustada ja kasutajat vigastada. Hoidke muruniidukit heas tookorras.
  Kui loiketera pidurdusseade ei tota, poorduge abi saamiseks teeninduskeskusesse.

Transportimine ja teisaldamine

• Masina teisaldamise, tostmise, transportimise voi kallutamise ajal peate:

• kandma tugevaid tookindaid;
  -haarama masinast kinni nendes punktides,mis voimaldavad ohut haaret,vottes arvesse masina kaalu ja selle jaotumist;

• kasutama sobivat arvu inimesi vastavalt masina kaalule ja soiduki voi selle koha omadustele, kuhu masin tuleb asetada.

• Transportimise ajal kinnitage masin kindlalt noöride vöi kettidega.

HOIATUS: Lisage kutust*hasti ventileeritud kohas

seisatud mootoriga.

3. MURUNIIDUKI OSADE

KIRJELDUS (Joon. 1, joon. 2, joon. 3, joon. 4)

Komplekti kuuluvad

A: Süutekuünlavoti

4. TEHNILISED ANDMED

Mudel PM-462 C PM	4602 SC PM-4602 S3C	PM-5102 S3C
Mootori:tüpp	B&S 675EX seeria,ReadyStart	B&S 675EX seeria,ReadyStart	B&S 750EX seeria,ReadyStart	B&S 750EX seeria,ReadyStart
Iseliikuv Ei Jah Jah Jah
Mootori:töömaht 190 cm	3	190 cm3	161 cm3	161 cm3
Nimivöimsus 2,5 kW 2	5 kW 2	5 kW 2	5 kW
Tera laius	460 mm	460 mm	460 mm	510 mm
Nominalne põörlemissagedus	2800 p/min	2800 p/min	2800 p/min	2800 p/min
Kütusepaagi maht	1,0 l	1,0 l	1,0 l	1,0 l
Ölipaagi maht	0,6 l	0,6 l	0,6 l	0,6 l
Rohukoguja maht	60 l 60 l 60 l	65 l
Netomass	31,5 kg	34 kg	35 kg	38 kg
Körguse reguleerimine	25 - 70 mm,8 reguleeritavatkörgust	25 - 70 mm,8 reguleeritavatkörgust	25 - 70 mm,8 reguleeritavatkörgust	25 - 70 mm,8 reguleeritavatkörgust

	PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Garanteeritud müratugevuse tase kasutaja asukohas (standardi EN ISO 5395-1 lisa F ja standardite EN ISO 5395-2, EN ISO 4871 kohaselt)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Möödetud müratugevuse tase Garanteeritud müratugevuse tase (direktiivi 2000/14/EÜ kohaselt)	94,2 dB (A) K=1,95 dB (A)	94,2 dB (A) K=1,95 dB (A)	94,3 dB (A) K=1,80 dB (A)	95,9 dB (A) K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibratsoon (standardi EN ISO 5395-1 lisa G ja standardi EN ISO 5395-2 kohaselt)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. KOKKUPANEK

5-1 KOKKUPANDAVA KÄEPIDEME MONTEERIMINE

1. Kinnitage käepideme alumine osa käepideme toendi külge poldi, seibi ja lukustusnupuga. (Joon. 5)
2. Käepideme ülemise ja alumise osa ühendamiseks tõske üles kaks lukustushooba. (Joon. 6)
3. Kaepidemete tooasendisse fikseerimiseks vajutage sukustushoovad kinni. (Joon. 7)
4. Pinguse reguleerimiseks keerake fiksaatormutrit sobiva nutrivotmega. (Joon. 8)
5. Seadke kaabel käepideme toru kohale. Kinnitage see kaabliklambriga käepideme alumise osa kulge niimoodi, et kaabel jäaks käepideme toru valisküljele. (Joon. 9, joon. 10) Vastasel juhul voib kaabel jaada avatava/suletava tagumise katte vahele.

5-2 SOBIVA NURGA SEADISTAMINE

1) Tömmake lukustushoob lahti.
2) Keerake nurga reguleerismehhanismi käepideme ülemist osa, et reguleerida nurk sobivaks vahemikus - 15^ kuni 15^ (3 asendit: -15^ / 0^ / 15^ ), nagu naidatud joon. 11.
3) Käepideme alumise ja ülemise osa ühendamiseks lukake lukustushoob kinni.

5-3 ROHUKOGUJA PAIGALDAMINE JA EEMALDAMINE

1. Paigaldamine: tõstke tagumine kate üles ja haakige rohukoguja niiduki tagaosa külge. (Joon. 12, joon. 13, joon. 14)
2. Eemaldamine: toste tagumine kate üles ja eemaldage rohukoguja.

5-4 STARTERI NOÖRÍ KÄEPIDE

Viige starteri noori käepide motorist starteri noori juhikusse. (Joon. 15)

5-5 LÖIKEKÖRGUS

Hoova vabastamiseks hammaste tagant suruge seda valjapoole. Liokekorguse reguleerimiseks likake hooba ette-voi tahapoole. (Joon. 16 ja vt punkti 7-9)

6. FUNKTSIOON

Neid muruniidukeid saab tavadunktsionilt umber seadistada vastavalt kasutuseesmargile: taha kogumisega muruniidukist:

1. multšimisniidukiks vovi
2. külgmise väljaviskega niudukiks.

Mis on multisimine?

Multsimise puhul rohi kõigepealt lõigatakse, seejärel hekseldatakse peeneks ja juhitakse niidetud rohule loodusliku väetisena tagasi.

Nouandeid multsimisega niitmiseks:

• niitke muru regulaarselt maks. 2 cm vorra luhemaks (rohu korguselt 6 cm kuni korguseni 4 cm);
• kasutage teravat lokietera;
  -ärge niitke marga rohtu;
  -seadke mootori poorlemissagedus maksimaalseks;
• niitke ainult normalaes toðtempos;
• puhastage regulaarselt multšimiskilu, korpuse sisemist poolt ja loiketera.

Käivitamine

6-1 Ümberseadistamine multšimisniidukiks

HOIATUS: Teostage ainult siis, kui mootor oni, and ja loiketera ei liigu.

1. Tostke tagumine kate üles ja eemaldage rohukoguja.
2. Lukake multsimiskil korpuse alla. Lukustage multsimiskil nupu abil korpuse all olevasse avausse. (Joon. 17, joon. 18)
3. Laske tagumine kate uesti alla. (Joon. 19)
4. Tostke külgklapp üles ja eemaldage külgmine tuhjendusrenn.

6-2 Ümberseadistamine külgmise väljaviskega niidukiks

Ainult siis, kui mootor ja loiketera seisavad!

1. Tostke tagumine kate üles ja eemaldage rohukoguja.
2. Paigaldage multsimiskil.
3. Tostke külglapp kuljelt tuhjendamiseks üles. (Joon. 20)
4. Paigaldage külgmine tuhjendusrenn küljelt tuhjendamiseks külgklapi tugitihvtile. (Joon. 21)
5. Langetage külglkapp - külglkapp toetub külgmisele tuhjendusrennile. (Joon, 22)

6-3 Niitmine koos rohukogujaga

1. Teostage ainult siis, kui mootor on seisatud ja,
   tra ei liigu.

Kui niitmisel kasutatakse ka rohukogujat, siis tuleb multsimiskil ja kulgmine tuhjendusrenn eemaldada ning paigaldada rohukoguja.

1. Multsimiskilu eemaldamine.
   -Tostke tagumine kate üles ja eemaldage multsimiskil.
2. Külgmise tühjendusrenni eemaldamine.
3. Tõstke külgläpp üles ja eemaldage külgmine tühjendusrenn.
4. Külgklapp sulgeb korpuses oleva tuhjendusava vedru abi automaatset.
5. Puhastage külglkappi ja tühjendusava regulaarselt sinna kogunenud murust ja prahist.

6. Paigaldage rohukoguja.

7. Paigaldamine. Tostke tagumine kate üles ja haakige rohukoguja niiduki tagaosa kulge.

8. Eemaldamine. Tostke tagumine kate üles, eemaldage rohukoguja.

7. TOO JUHISED

7-1 ENNE MOOTORI KÄIVITAMIST

Kasutage mootoris ainult sellist bensi ini ja oli, nagu on kindlaks māaratud eraldi mootori kasutusjuhendis, mis on teie niidukiga kaasa pandud. Lugege tāhelepanelikult juhiseid. (Joon. 23, joon. 24, joon. 25, joon. 26)

Hoidke kutust selleks ettenahtud mahutites.

Lisage kutust ainult välistingimustes, tehke seda enne mootori käivitamist ning ärge suitsetage kutuse lisamise vöi käsitsemise ajal.

Arge eemaldage kutusepaagilt korki ega lisage sinna kutust, kui mootor tootab voi on kuum.

Kui olete bensiini maha loksutanud, siis arge püdke mootorit käivitada, vaid viige niiduk sellest piirkonnast eemale ja välttige enne bensiiniaurude hajumist köikvöimalikke suttimisothe.

Keerake kutusepaagi ja -mahuti korgid tugevasti kinni.

Löketera hooldamiseks voi öli valja kallamiseks tühjendage kutusepaak enne muruniiduki kallutamist

HOIATUS: Arge kunagi lisage kutust paaki

suletud ruumis ega siis, kui mootor tootab. Kui moctor on asja tootanud, siis oodake enne kutuse lisamist vahemalt 15 minutit.

7-2 MOOTORI KÄIVITAMINE JA LÖIKETERA SISSELÜLITAMINE

1. Niiduki sutekūn al on varustatud kummist piibuga, mis asub sutekūnla peal. Veenduge, et sutekūnla juhtme otsas olev metallist aas (kummist piibu sees) oleks tugevasti kinnitatud sutekūnla metallist otsa peale.
2. Külma mootori käivitamisel keerake seguklapi hoob asendisse

Sooja mootori käivitamisel ja tootamise ajal keerake seguklapi hoob asendisse, (Joon. 27)

1. Seistes muruniiduki taga,haarake kinni turvapiduri hoovast ja hoidke seda vastu kaepideme ulemist osa, nagu on naidatud joon.28.
2. Haarake kinni starteri noori käepidemest, nagu on naidatud joon. 28, ja tommake seda kiiresti. Kui mootor kāivitub, viige käepide aeglaselt noori juhiku poldile tagasi.

Mootori ja lokietera seiskamiseks vabastage turvapidurhoob.

Käivitage mootor vastavalt juhistele, hoides jalgu loketerast ohutus kauguses.

Arge kallutage muruniidukit mootori käivitamise ajal. Käivitage muruniiduk tasasel pinnal, kus ei ole körget rohtu ega takistusi.

Hoidke kaed ja jalad eemal poorlevatest osadest. Arge seiske mootori kavitamise ajal valjaviskeava ees.

7-3 TÖOPROTSEDUURID

Hoidke niitmise ajal turvapiduri hooba molema käega tugevasti vastu käepidet.

Märkus: Kui turvapiduri hoob niitmise ajal vabastatakse, siis mootor seiskub, peatades seeläbi muruniiduki toö.

HOIATUS! Et vãltida muruniiduki tahtmatut

sisselulitamist, on see varustatud mootoripiduriga, mis tuleb tagasi tommata, enne kui mootori saab kaivitada. Kui mootori juhtkang on vabastatud, peab see algasendisse tagasi minema, mis hetkel mootor lilitub automaatsett valja.

Märkus: Mootoripidur (piduri hoob). Mootori peatamiseks kasutage hooba. Kui te hoova vabastate, peatuvad mootor ja lokigetera automaatelt. Niitmiseks hoidke hoob tooasendis. Enne niitmise alustamist kontrollige korduvalt käivitamise/peatamise hooba veendumaks, et see tootab korralikult. Veenduge, et pingutuskaabel tootab sujuvalt (st ei ole kuidagi kinni jänud voi painundunud).

7-4 MOOTORI SEISKAMINE

ETTEVAATUST: Löiketera jaab pärast mootori

valjalulitamist moneks sekundiks poorlema.

1. Mootori ja loiketera seiskamiseks vabastag turvapiduri hoob. (Joon. 29)
2. Uhendage sutekeunla juhe lahti ja maandage see, nagu kaasasolevas mootori kasutusjuhendis on opetatud, et valtida ootamatut kavitumist sel ajal, kui niiduk on jætud jarevalveta.

7-5 UHENDUS AUTOMAATSE LIIKUMISE JAOKS

PM-4602 SC jaoks

Haarake vabajooksu juhikust ning muruniiduk hakkab automaatelt liikuma edasi kiirusega umbes 3,6km / h (Joon. 30). Laske vabajooksu hoob lahti ning muruniiduk peatub.

PM-4602 S3C, PM-5102 S3C jaoks

Muruniiduki liikumiskiirust saab reguleerida vastava susteemi abi, mis voimaldab valida 3 kiiruse vahel (3,0km / h kuni 4,5km / h)

Positsoon, kõige aeglasem positsoon; positsoon kõige kiirem positsoon. (Joon. 31)

Toimige jargnevalt:

1. Laske vabajooksu juhik lahti, kuni muruniiduk ei liigu enam edasi;
2. Reguleerige teile sobivale kiirusele; (Joon. 31)
3. Haarake vabajooksu juhikust, et jatkata niitmist. (Joon. 30)

ETTEVAATUST: Teie muruniiduk on moeldud

niitma tavalist elumajade umber olevat muru, mille korgusei ületa 250~mm

Arge uritage niita ebaharilikult korget voi marga rohtu (nt heinamaad) voi niita labi kuivanud lehekuhjade. Praht voib koguneda niiduki korpusele voi puutuda vastu mootori valjalasketoru, mis voib via talekahjuni.

7-6 PARIMATE TULEMUSTE SAAVUTAMINE NIITMISEL

Puhastage muru prahist. Veenduge, et murul pole kive, pulkasid, traati voi muid voorkehi, mis voivad loiketerade kulge takerdudes ootamatult mis tahes suunas laiali paiskuda ning pohjustada tosise kehavigastuse niuduki kasutajale ja teistele isikutele, samuti kahjustada vara ja muid umbritsevaid esemeid. Arge niitke marga rohtu. Tohusamaks niitmiseks arge niitke marga rohtu, sest seekipub korpuse alumisele kuljele kleepuma, takistades mahalogatud rohu oiget liikumist. Arge niitke korraga maha rohkem kui 1/3 rohu esialgsest korgusest. Niitmise puhul on soovitatav maha niita 1/3 rohu esialgsest korgusest. Liikumiskirus taleks reguleerida selliseks, mis voimaldeb tukeldatud rohtu uhtlaselt murule laiali puistata. Eriti tiheda rohu puhul taleks vajadusel kasutada uhte koige aeglasematest kiirustest, et sauvutada uhtlane hasti niidetud muru. Kui niidate korget rohtu, peaksite muru niitma kaks korda, langetades loiketera teisel niitmisel veel 1/3 vorra esialgsest korgusest ning niites voib-olla mone teise mustri jargi kui esimesel korral. Niudradade vaike kattuvus niitmisel aitab samuti saada uhtlasemat murupinda. Niuduk peaks alati totama maksimaalsel poorete arvul, et sauvutada parim loikus ja voimaldada niudukil niita koige tohusamalt. Puhastage niiduki korpuse alumist poolt. Puhastage korpuse alumist poolt kindlastiparast igat kasutamist, et valtida rohu kogunemist, mis voib takistada oiget multsimist. Niitmine labi lehtede. Lehtede niitmine on samuti kasulik teie murule. Lehtede niitmisel veenduge, et need on kuivad ega paikne rohul liiga paksu kihina. Arge oodake seni, kuni koik lehed on puudelt maha langenud, enne kui niitma hakkate.

HOIATUS: Kui niiduk porkub vastu vōrkeha,

seisake mootor. Eemaldage süutekuünlalt juhe, kontrollige niidukit pohjalikult, kas sellel pole kahjustusi, ja enne niiduki uesti käivitamist teostage vajalikud parandustöd. Niiduki liiga suur vibratsoon tõtamise ajal viitab kahjustusele. Niidukit taleks kohe kontrollida ja remontida.

7-7 ROHUKOGUJA

Rohukoguja peal on tasemeindikaator, mis naitab, kas koguja on tuhi voi tais (Joon. 32, joon. 33):

-Kui koguja ei ole liikumise ajal tais,touseb tasemeindikaator uls. (Joon. 33)
- Kui koguja on tais, vajub indikaator alla; sellisel juhul lopetage kohe niitmine ja tuhjendage koguja. Kontrollige, kas see on puhas ja kas ohk paaseb sallevorest labi. (Joon. 32)

TAHTIS

Kui indikaatoriava asukoht on vaga maardunud,ei touse indikaatorules.Puhastage koheselt indikaatoriava asukoht.

7-8 KORPUS

Niiduki korpuse alumist poolt tuleks puhastada pärast igat kasutamist, et välttida niidetud rohu, lehtede, mulla ja muude voörkehade kogunemist. Kui prügil lastakse koguneda, voib see pöhjustada korrosiooni ja takistada nōuetekohast multšimist. Korpuse puhastamiseks voib niudukit kallutada ja kraapida seda puhtaks sobiva töörliistaga (kontrollige, et suütekūnla juhe oleks lahti ühendatud).

7-9 LÖIKEKÖRGUSE REGULEERIMISE JUHISED

ETTEVAATUST: Mitte mingil juhul ei tohi

muruniiduki reguleerimistoid teha enne, kui te pole kõigepealt seisanud mootorit ja ühendanud lahti süutekünla juhet.

ETTEVAATUST: Jätke niiduk enne lõikekörguse

muutmist seisma ja ühendage süutekünla juhe lahti.

Teie niiduk on varustatud ühe tsentraalse korguse reguleerimishoovaga, mis voimaldab valida 8 korguse asendi vahel.

Körgust (Iöketerast maapinnani) saab reguleerida vahemikus 25mm kuni 70~mm (8 korguseasendit). (Joon. 34)

Madalaim asend: 25mm (1. positsioon), korgeim asend: 70mm (8. positsioon).

1. Jätke niiduk enne löikekörguse muutmist seisma ja ühendage sütekuünla juhe lahti.
2. Tsentraalne korguse reguleerimishoob voimaldab teil kasutada 8 erinevat korguse asendit. (Joon. 34)

Löikekörguse muutmiseks suruge reguleirimishooba ratta suunas ja liigutage seda üles- voi allapoole valitud körgusele.

8. HOOLDUSJUHISED

SUUTEKÜUNAL

Kasutage väljavahetamiseks ainult originaalset sūtekūnalt. Parimate tulemuste saavutamiseks vahetage sūtekūnal valja igo 100 totunni järel.

PIDURIKLOTSID

Laske mootori piduriklotse hooldusteeninduses regulaarselt kontrollida ja/voi vahetada; asendamiseks voib kasutada ainult originaalosi.

9. MÄÄRIMISJUHISED

ETTEVAATUST: UHENDAGE SÜUTEKÜUNLA

JUHE ENNE HOOLDUST LAHTI.

1. RATTAD. Määrige kõigi rataste kuullaagreed vahemalt üks kord hooaja jooksul kerge öliga.
2. MOOTOR. Järgige mootori kasutusjuhendis antid maärmisjuhiseid.

10.PUHASTAMINE

ETTEVAATUST: Arge kasutage mootori

puhastamiseks veejuga. Vesi voib mootorit kahjustada voi saastada kutusesüsteemi.

1. Puhastage korpust kuiva lapiga.
2. Puhastage niiduki korpuse alumist poolt veejoaga, kallutades niidukit niimoodi, et sutekuunal jaab ülespoole.

10-1 MOOTORI ÖHUPUHASTI

ETTEVAATUST: Arge laske mustusel voi tolmul iada ohuiltri poroloonelementi. Mootori ohpuhastii tuleb hooldada (puhastada) iga 25 tootunni jarei issetes tingimustes niitmise korral.

Poroloonelementi tuleb hooldada regulaarselt, kui muruniidukit kasutatakse kuivades tolmustes tingimustes.

OHUFLTRIPUHASTAMINE

1. Eemaldage kruvi. (Joon. 35 mudelite PM-4602 S3C ja PM-5102 S3C kohta)
2. Eemaldage lukustusnupp. (Joon. 36 mudelite PM-462 C ja PM-4602 SC kohta)
3. Eemaldage filtrikate.
4. Peske filtri elementi seebivees. ARGE KASUTAGE BENSIINI!
5. Laske filtri elemendil ohu kaes kuivada.
6. Tilgutage poroloonfiltrile moned tilgad SAE30 oli ja pigistage kovasti, et liigne oli eemaldada.
7. Paigaldage filter tagasi.
8. Sulgege filtri kate.

MÄRKUŞ: Vahetage filter välja, kui see on höredaks kulunud, rebenenud, muul viisil kahjustunud vöi siis, kui seda ei saa enam puhistada.

10-2 LOIKETERA

ETTEVAATUST: Ühendage Süütekünla juhe

enne loiketera kallal tootamist kindlasti lahti ja maandage see, et valtida mootori juhuslikku kaivitumist. Kaitske kasi, kandes pakse kindaid voi kasutage loiketerade haaramiseks lappi. Kallutage niudukit niimoodi, nagu kaasasolevas mootori kasutusjuhendis on kindlaks märaratud. Eemaldage kuuskantpolt ja seib, mis hoivad loiketera ja loiketera adapterit mootori vanttovli kuljes kinni. Eemaldage loiketera ja loiketera adapter mootori vanttovli kuljest.

HOIATUS: Kontrollige regulaarselt liketera

adapterit, et sellel poleks pragusid, eelkoige siis, kui niiduk on porkunud vastu voorkeha. Vajadusel vahetage adapter valja.

Parimate tulemuste saavutamiseks peab loiketera olem terav. Lioketera saab uesti teritada. Selleks taleb see eemaldada ning teritada voi viilida loikeserva, sailitades voimalikult tapse originaalfaasi. Vaga tahtis on, et koiki loikeservi vilitakse uhtlaselt, valtimaks loiketera tasakaalustamatust. Lioketera vale tasakaal pohjustab ülemäärast vibratsiooni, mille tagajärjel voivad tekkida juhuslikud mootorrikked ja niiduki kahjustused. Pärast

Ioketera teritamist tasakaalustage seda hoolikalt.

Löketera tasakaalu saab kontrollida, tasakaalustades löketera umara varrega kruvikeerajal. Eemaldage metalli raskemalt kuljelt, kuni löketera tasakaalustub uhtlaselt. (Joon. 37)

Enne lōiketera ja adapteri monteerimist seadme külge maärige mootori väntvölli ja lōiketera adapteri sisemist pinda kerge öliga. Paigaldage lōiketera adapter väntvölli külge. Vt joon. 37. Paigaldage adapter lōiketera sellek küljele, mille pole osa numbrit. Seadke seib lōiketera auguga kohakuti ja sisestage kuiskantpolt. Pingutage kuiskantpolti vastavalt allpool antud poördemomendile.

10-3 LÖIKETERA MONTEERIMISE PÖörDEMOMENT

Pingutage keskpolti momendiga 40 Nm-50 Nm, et tagada seadme ohutu to. Kontrollige regulaarselt, et koik mutrid ja poldid oleksid korralikult kinni keeratud.

Pärast pikaajalist toötamist, eriti liivasel pinnal, lõiketera kulub ja kaotab mingil märal omà originaalse kuju. Selle tagajärjel niitmise tohusus vaheneb ning lõiketera tuleks valja vahetada. Kasutage valjavahetamiseks ainult tehase poolt heakskiidetud lõiketera. Tootja ei vastuta lõiketerasasakaalustamatuse tagajärjel tekkida voïrate kahjustuste eest.

Kasutage valjavahetamiseks ainult originaalloiketera, mille tuup on margitud loiketerale (DOLMAR 263001451 mudelitele PM-462 C/PM-4602 SC/PM-4602 S3C,

DOLMAR 263002552 mudelile PM-5102 S3C (loiketera tellimiseks poorduge kohaliku muggiesindaja poole voi helistage meie ettevottesse, vt avalehekulg).

10-4 MOOTOR

Lugege mootori hooldusjuhiseid eraldi mootori kasutusjuhendist.

Säilitage mootorioli vastavalt mootori kasutusjuhendis antud juhistele. Lugege ja järgige juhiseid tāhelepanelikult.

Kui toitate muruniidukiga normala setes tingimustes, siis hooldage ohpuhastit vastavalt mootori kasutusjuhendis antud juhistele.

Kui tootate vaga tolmustes tingimustes, siis puhistage ohipuhastit iga mone tunni jarel. Mootori väike joudlus ja üleujutus viitavad tavaliselt sellele, et ohipuhastit taleks hooldada.

Lugege ðuhuphalti hooldusjuhiseid teie niidukiga kaasasolevast mootori kasutusjuhendist.

Süutekuünalt tuleks puhastada ja elektroodide vahet reguleerida üks kord hooaja jooksul. Soovitatav on, et vahetaksite süutekuünla valja iga niitmishooaja alguses. Kontrollige mootori kasutusjuhendist öiget süutekuünla tuupi ja elektroodide vahe tehnilisi noueid.

Puhastage mootorit regulaarselt lapi voi harjaga. Hoidke jahutussusteem (ventilaatori korpuse piirkond) puhtana, et voimaldada nouetekohast ohuringlust, mis on olunine mootori joudluse ja ettenahtud kasutusea sailitamiseks. Eemaldage summuti piirkonnast kindlasti kogu rohi, muld ja taleohtlik prugi.

11. HOIUSTAMISE JUHISED (PARAST HOOAJA LOPPEMIST)

Muruniiduki ettevalmistamisel houstamiseks tuleb teostada jargmised toimingud.

1. Kutusepaak tuleb parast hooaja viimast niitmist tuhjaks lasta.
   a) Tuhjendage bensiinipaak imipumba abil.

ETTEVAATUST: Arge tuhjendage niidukit

bensiinist suletud ruumis, lahtise tule laheduses jne. Arge suitsetage! Bensiiniaurud voivad pohjustada plahvatuse voi tulekahju.

b) Käivitage mootor ja laske sel toötada seni, kuni kogu bensiin on ára tarbitud ja mootor seiskub.
c) Eemaldage sutekuunal. Lisage polemiskambrisse olikannu abi u. 20 ml oli. Kasutage oli uhtlaseks jaotumiseks polemiskambris starterit. Vahetage sutekuunal valja.
2. Puhastage ja määrige muruniidukit hoolikalt, nagu on kirjeldatud osas „MAÄRIMISJUHISED".
3. Määrige veidi ka löketera, et vältna roostetamist.
4. Hoidke muruniidukit kuivas, puhtas, pakase ja körvaliste isikute eest kaitstud kohas.

ETTEVAATUST: Mootor peab enne muruniiduki

hoiule panekut olemataiestima jahtunud.

MÄRKUS:

• Mis tahes tuüpi elektriseadmete hoistamisel ventilatsionita ruumis voi materjalilao varjualuses
• tuleks seadet kindlasti kaitsta roostetörjehendiga. Kasutage kerget öli vöi silikooni ning kandke seda seadmele, eelköige kaablitele ja köigile liikuvatele osadele.
• Jälgige, et te ei painutaks kaableid ega ajaks neid keerdu.
• Kui starteri noor eemaldub käepidemel olevast noori juhikust, uhendage sutekuunla juhe lahti ja maandage see. Vajutage turvapiduri hoob alla ja tommake starteri noor aeglaselt mootorist valja. Libistage starteri noor käepidemel olevasse noori juhiku polti.

Transportimine

Lülitage mootor välja ja laske mootori jahtuda. Siis ühendage süutekünla juhe lahti ja tühjendage kutusepaak vastavalt mootori kasutusjuhendis toodud juhistele. Veenduge, et niiduki lukkamisel üle takistuste ei painutataks ega kahjustataks loiketera.

12.VEAOTSING

PROBLEEM VÖIMAL	K PÖHJUS VEA KÖRVALDAMINE
Mootor ei käivitu.	Seguklapi asend ei vasta tõötingimustele.	Viige seguklapp öigesse asendisse.
	Kütusepaak on tühi.	Lisage paaki kūtust. Vt MOOTORI KASUTUSJUHEND.
	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
	Süütekūn al on lahti.	Pingutage sõütekūnalt, kasutades pöördemomenti kuni 25-30 Nm.
	Süütekūnla juhe on lahti või sõütekūnla kūldest lahti ühendatud.	Paigaldage sõütekūnla juhe sõütekūnla.
	Süütekūnla elektroodide vahe on vale.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
	Süütekūn al on rikkis.	Paigaldage uus sõütekūn al ja seadistage öige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.
	Karburaator on kūtusest üleujutatud.	Eemaldage öhupuhasti element ja tõmmake pidevalt starteri nõöri, kuni karburaator puhasstub, ning paigaldage öhupuhasti element.
	Süütemoodul on rikkis. Vöke ühendust hooldusteinindusega.
Mootorit on raske käivitada või võiimsus puudub.	Mustus, vesi või vana kūtus kūtusepaagis.	Tühjendage kõtusepaak ja puhistage see. Täitke paak uue puhta kūtusega.
	Kütusepaagi korgi ùhuava on tõkestatud.	Puhastage kõtusepaagi korki või vahetage see välja.
	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi.
Mootor tõötab ebaühtlaselt.	Süütekūn al on rikkis.	Paigaldage uus sõütekūn al ja seadistage öige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.
	Süütekūnla elektroodide vahe on vale.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
Mootor tõötab tühikäigul kehasti.	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
	Mootorikatte ùhuavad on blokeeritud.	Eemaldage prügi ùhutusavadelt.
	Mootori ventilatori korpuse all olevad jahutusribid ja ùhutusavad on blokeeritud.	Eemaldage prügi jahutusribidelt ja ùhutusavadelt.
Mootor jätab suurel põörete arvul tõotades+takte vahele.	Süütekūnla elektroodide vahe on liiga väike.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
Mootor kuumeneb üle.	Jahutusōhu ringlus on tõkestatud.	Eemaldage mootorikatte piludelt, ventilatori korpuselt ja ùhutusavadelt igasugune prügi.
	Vale sõütekūnal.	Mudelid PM-462 C/PM-4602 SC: Paigaldage sõütekūn al RJ19LMC ja jahutusribid mootorile. Mudelid PM-4602 S3C/PM-5102 S3C: Paigaldage sõütekūn al QC12YC ja jahutusribid mootorile.
Niiduk vibreerib liigselt.	Lõikemehanism on lahti. Pingutage	öiketera.
	Lõikemehanism ei ole tasakaalus. Tasakaalustage lõiketera.

13.KESKKOND

Kui peaksite omamuruniidukiparast pikaajalist

kasutamist uue vastu valja vahetama, siis arge pange vana niidukit olmejatmete hulka, vaid korvaldage see kasutusest keskkonnaohutul viisil.

Ainult Euroopa riigid

EU vastavusdeklaratsoon

Makita kinnitab, et alljargnev(ad) Makita seade

(seadmed):

Masina tāhistus: Bensiimootoriga muruniiduk

Mudeli nr/tüup: PM-462 C, PM-4602 SC, PM-4602 S3C, PM-5102 S3C

Tehnilised andmed: vt,4. TEHNILISED ANDMED

vastab järgmiste Euroopa direktiivide nõuetele:

2004/108/EU, 2006/42/EU, 2000/14/EU ja 2005/88/EU

Ning on toodetud vastavalt jargmistele standarditele voi standardiseeritud dokumentidele:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

Tehnilised andmed kooskolas direktiiviga 2006/42/EU on saadaval:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

Vastavushindamise protseduur direktiivi 2000/14/EU alusel oli kooskolas lisaga VI.

Teavitatud asutus:

Mödetud muratugevuse tase: 94,2 dB (A)

Garanteeritud maturategevuse tase: 96 dB (A)

PM-4602 S3C

Mödetud muratugevuse tase: 94,3 dB (A)

Garanteeritud müratugevuse tase: 96 dB (A)

PM-5102 S3C

Mödetud muratugevuse tase: 95,9 dB (A)

Garanteeritud müratugevuse tase: 98 dB (A)

22.8.2014

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
