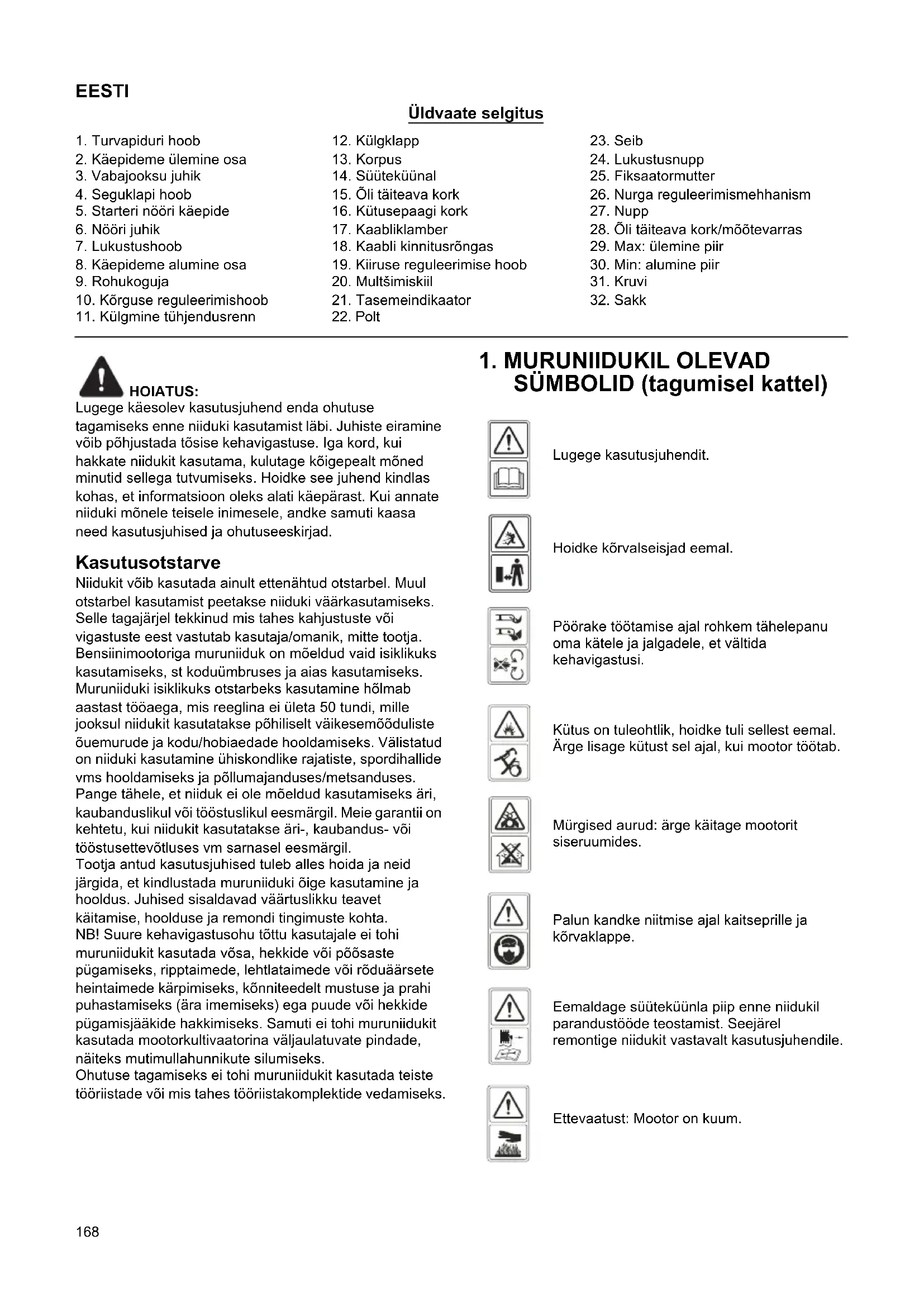

KASUTUSJUHEND PM462R DOLMAR

1. Turvapiduri hoop
2. Kaepideme ulemine osa
3. Vabajooksu juhik
4. Seguklapi hoob
5. Starteri noori käepide
6. Noori juhik
7. Lukustushoob
8. Käepideme alumine osa
9. Rohukoguja
10. Korguse reguleerimishoob

11. Külgmine tühjendusrenn

12. Külgklapp

13. Korpus
14. Süteküunal
15. Oli täiteava kork
16. Kutusepaagi kork
17. Kaabliklamber
18. Kaabli kinnitusrongs
19. Kiiruse regulateirmise hoob
20. Multsimiskil
21. Tasemeindikaator

22. Polt

23. Seib

24. Lukustusnupp
25. Fiksaatormutter
26. Nurga reguleerismehhanism
27. Nupp
28. Ōli täiteava kork/möötevarras
29. Max: ülemine piir
30. Min: alumine piir
31. Kruvi
32. Sakk

HOIATUS:

Lugege käesolev kasutusjuhend enda ohutuse tagamiseks enne niiduki kasutamist labi. Juhiste eiramine voib pöhjustada tõsise kehavigastuse. Iga kord, kui hakkate niidukit kasutama, kulutage koigepealt moneed minutid sellega tutvumiseks. Hoidke see juhend kindlas kohas, et informatsoon oleks alati kaeparast. Kui annate niiduki monele teisele inimesele, andke samuti kaasa need kasutusjuhised ja ohutuseeskirjad.

Kasutusotstarve

Niidukit viob kasutada ainult ettenahtud otstarbel. Muul otstarbel kasutamist peetakse niiduki vaarkasutamiseks. Selle tagajärjel tekkinud mis tahes kahjustuste voi vigastuste eest vastutab kasutaja/omanik, mitte totja. Bensiimootoriga muruniiduk on moeldud vaid isiklikuks kasutamiseks, st koduümbruses ja aias kasutamiseks. Muruniiduki isiklikuks otstarbeks kasutamine holmab aastast toöaega, mis reeglina ei ületa 50 tundi, mille jooksul niidukit kasutatakse pohiliselt väikesemöduliste ōumurude ja kodu/hobiaedade hooldamiseks. Välistatud on niiduki kasutamine ühiskondlike rajatiste, spordihallide vms hooldamiseks ja pollumajanduses/metsanduses. Pange tahele, et niiduk ei ole moeldud kasutamiseks ári, kaubandasilikul voi toostuslikul eesmargil. Meie garantii on kehtetu, kui niidukit kasutatakse ári-, kaubandas- voi toostusettevötluses vm sarnasel eesmargil.

Tootja antud kasutusjuhised tuleb alles hoida ja neid järgida, et kindlustada muruniiduki Óige kasutamine ja hooldus. Juhised sisaldavad väartuslikku teavet käitamise, hoolduse ja remondi tingimuste kohta. NB! Suure kehavigastusohu tòtu kasutajale ei tohi muruniidukit kasutada vōsa, hekkide voi põósaste pugamiseks, ripptaimede, lehtlataimede voi roduärsete heintaimede kärpimiseks, kõnniteedelt mustuse ja prahi puhasamiseks (ara imemiseks) ega puude voi hekkide pugamisjäkide hakkimiseks. Samuti ei tohi muruniidukit kasutada mootorkultivaatorina valjaulatuvate pindade, naiteks mutimullahunnikute silumiseks.

Ohutuse tagamiseks ei tohi muruniidukit kasutada teiste tööristade vöi mis tahes tööristakomplektide vedamiseks.

1. MURUNIIDUKIL OLEVAD SÜMBOLID (tagumisel kattel)

Lugege kasutusjuhendit.

Hoidke körvalseisjad eemal.

Pöörake tootamise ajal rohkem tahelepanu omakätele ja jalgadele, et valtida kehavigastusi.

Mürgised aurud: ärge käitage mooterit siseruumides.

Palun kandke niitmise ajal kaitseprille ja korvaklappe.

Eemaldage sutekunla piip enne niidukil.
parandustoe teostamist. Seejarel remontige niudukit vastavalt kasutusjuhendile.

Ettevaatust: Mootor on kuum.

2. PÖHILISED OHUTUSNOUDED

HOIATUS: Bensiinimootoriga seadmeid

kasutades tuleb alati järgida peamisi ettevaatusabinöusid, et vähendada tõsise kehavigastuse tekke ja/vo i seadme kahjustamise ohtu. Lugege kasutusjuhend enne niuduki kasutamist tahelepanelikult labi ja hoidke see alles, et saaksite seda vajadusel uuesti lugeda.

HOIATUS: See masin tekitab tootamise ajal

elettromagnetilise valja. Möningatel juhtud voib see vali mõjutada aktivseid voi passivseid meditsinilisi implantaate. Soovitame meditsiniliste implantaatidega isikutel enne antud masina kasutamist pidada tõsise voi eluohliku vigastuse valtimiseks nou arsti ja meditsinilise implantaadi tootjaga.

Väljaöpe

Lugege tahelepanelikult juhiseid. Oppige pohjalikult tundma seadme juhtimisseadiseid ja niiduki oiget kasutamist. Oppige selgeks, kuidas mootorit kiaresti seisata.
- Kasutage muruniidukit ainult ettenahtud otstarbel, s.t niitmiseks ja rohu kogumiseks. lgasugune muu kasutusviis vioib olla ohtlik ja niidukit kahjustada. Väärkasutuse naited on muu hulgas jargmised:

• inimesto, s.h laste, või loomade transportimine masinal;
• transportimine masina abil;
• masina kasutamine koormate sukseerimiseks või lükkamiseks;
• masina kasutamine lehtede ja prahi kogumiseks;
• masina kasutamine hekkide pugamiseks, juurviljapealsete jm taimede, mis pole rohi, Iokamiseks;
• masina kasutamine korraga rohkem kui ühe isiku poolt;

• lõiketera kasutamine muudel kui rohuga kaetud pindadel.

• Mitte mingil juhul arge lubage muruniidukit kasutada lastel ega isikutel, kes pole tutvunud kaesoleva kasutusjuhendiga. Kohalikud märused voivad seada piiranguid kasutaja vanusele.

• Muruniidukit ei tohi kasutada järgmistel juhtudel:

• kui laheduses viibivad inimesed (eriti lapsed) vöi lemmikloomad;

• kui operator on tarvitanud ravimeid või aineid, mis voivad mõjutada tema reageerimis- ja kontsentreerumisvoimet.

• Pidage meees, et muruniiduki omanik voi kasutaja vastutab teistele isikutele pohjustatud vigastuste voinende varale tekitatud kahjustuste eest.

• Niiduki kasutajad peavad saama korraliku valjaöppeniiuduki kasutamise, reguleerimise ja kaitamise, samuti keelatud toimingute alal.

Ettevalmistus

Kandke niitmise ajal alati tugevaid jalatseid ja pikki pukse. Arge tootage niidukiga, kui olete paljajalu voi kannate lahtisi sandaale.

• Kontrollige hoolikalt niidetavat ala ja eemaldage scalt koik esemed, nagu naiteks kivid, manguasjad, puuroikad ja juhtmed, mis voivad niidukile ette jäades üles paiskuda.
  HOIATUS: Bensiin on vaga tuleohtlik.

• Hoidke kutust selleks ettenahtud mahutites.

• Lisage kutust ainult välistingimustes ja arge suitsetage samal ajal.
• Lisage kutust enne mootor käivitamist. Arge eemaldage kutusepaagilt korki ega lisage sinna kutust, kui mootor toötab vöi on kuum.
• Kui olete bensiini maha loksutanud, siis arge püudke mootorit käivitada, vaid viige niiduk sellest piirkonnast eemale ja vältrige enne bensiiniaurude hajumist köikvoimalike suttimisallikaid.
• Keerake kutusepaagi ja -mahuti korgid tugevasti kinni.

Vahetage kahjustunud summutid valja.
- Kontrollige alati enne kasutamist, kas loiketera, loiketera poldid ja niiduki korpus pole kulunud voi vigastatud. Vahetage kulunud voi kahjustunud terad ja poldid komplektina valja, et tagada niiduki uhtlane kulumine.
- Kontrollige regulaarselt, et kõik käivitusblokeeringud ja kasutaja juhtimisseadised toötavad korralikult.

Kasutamine

• Arge kaitage mootorit kinnises ruumis,kuhu voivad koguneda murgised susinikmonooksiidi (vingugaas) aurud.
• Arge kasutage niidukit, kui olete vasinud, haige voi alkoholi voi uimastite moju all.
• Hoiatus! Arge kasutage muruniidukit, kui esineb suttimisoht.
• Niidukiga tootamise aega on soovitatav piirata, et minimeerida murst ja vibratsionist tingitud riske.
• Olge ettevaatlik muruniiduki kasutamisel nõlvadel ja murdepinna, kraavide või tamvide lahedal.
• Niitke ainult paëvavalguses või hea tehisvalgustuse korral.
• Voimaluse korral valtige marja muru niitmist.
• Jälgige kallakutel alati, et teil oleks kindel jalgealune.
  Köndige, ärge jookske.
• Edasiveoga niidukite puhul niitke kallakutel ristisuunas, mitte kunagi üles-alla suunas.
• Olge kallakutel likumissuunda muutes ärmiselt ettevaatlik.
• Arge niitke liiga järskudel kallakutel.
• Olge tagurdamisel voi muruniiduki enda poole tombamisel aarmiselt ettevaatlik.
• Seisake Iöketera(d), kui muruniidukit tuleb mootori toötamise ajal kallutada, et likuda üle alade, mis ei ole muruga kaetud, ning siis, kui viite muruniidukit niitmisalale vöi sealära.
• Arge mitte mingil juhul kasutage muruniidukit, mille kaitsekatted on vigastatud voi mille puuduvad ohutusseadised (nt suunaja ja/voi rohukoguja peavad olea oigesti paigaldatud).
• Ettevaatust! Årge kasutage muruniidukit, kui rohukoguja vöi isesulguv valjaviskeava kaitsekate pole omakohl.

• Arge mutuke mootori pörete regulaatori seadistust ning arge ületage mootori maksimaalselt lubatud pörlemissagedust.

• Arge mutuke ega eemaldage ühtegi pitseerituduhendust moitori tookiiruse reguleerimiseks.

• Muruniiduki turvasusteeme voi -elemente ei tohi omavoliliselt muuta ega kahjustada.
  Vabastage enne niiduki käivitamist koik loiketerad ja ajami sidurid.
• Käivitage mootor vastavalt juhistele, hoides jalgu lõiketerast (lõiketeradest) ohutus kauguses.
• Arge kallutage muruniidukit moitori kaivitamise ajal.
• Arge seiske mootori käivitamise ajal valjaviskerenni ees.
• Arge pange kasi ja jalgu poorlevate osade lahedale ega nende alla. Hoidke valjaviskeava alati takistustest puhtana.
• Mitte mingil juhul arge tõstke ega kandke muruniidukit sel ajal, kui mootor tõtab.

• Seisake mootor ja ühendage süutekünla juhe lahti; veenduge, et koik likuvad osad on täielikult seiskunud; ja eemaldage mutrivoti, kui see on niiduki kuljes:

• enne takistuste eemaldamist muruniidukist voi ummistuste körvaldamist valjaviskerennist;

• enne kontrollimist, puhastamist voi mis tahes muude toode teostamist muruniidukil;
• parast pörkumist vastu võörkeha. Kontrollige, et muruniiduk ei oleks kahjustunud. Teostage enne niiduki käivitamist ja niitma hakkamist vajalikud parandustööd;

• kui muruniiduk hakkab ebatavaliselt vibreerima (kontrollige kohe).

• Seisake mootor ja ühendage süutekuünla juhe lahti; veenduge, et kõik liikuvad osad on täielikult seiskunud; ja eemaldage mutrivöti, kui see on niiduki küljes: - alati, kui lahkute muruniiduki juarest; - enne kutuse lisamist.
  Vähendage seguklapiava seadistust mootori valjalulitamise ajal ja juhul, kui moctor on varustatud kutusekraaniga, siis sulgege see niitmise lopetamisel.

• Kasutage muruniidukit ainult ettenahtud otstarbel, s.t niitmiseks ja rohu kogumiseks. lgasugune muu kasutusviis vioib olla ohtlik ja niidukit kahjustada.

Hooldus ja hoistamine

• Jälgige, et köik mutrid, poldid ja kruvid oleksid tugevasti kinni keeratud. Nii tagate niiduki ohutu tootamise.
• Arge kunagi hoidke niidukit, mille paags on kutust, suletud ruumis, sest kutuseaurud voivad kokku puutuda lahtise tule voi sademetega.
• Laske mootoril enne niiduki kinnisesse ruumi viimist maha jahtuda. Enne hoiustamist puhistage ja hooldage muruniiduk.
• Tuleohu vãltimiseks hoidke mootori, summuti, akukorpuse ja bensiinipaagi piirkond rohust, lehtedest ja liigsemt määrdest puhtana.
• Kontrollige regulaarselt rohukogujat kulumise voi vigastuste kindlakstegemiseks.
• Ohutuse tagamiseks vahetage kulunud voi kahjustunud osad uute vastu.

• Kui kutusepaak vajab tuhjendamist, tuleb seda alati teha valistingimustes.
  Ebaöige hooldus, mitterahuldavate varuosade kasutamine voi turvælementide eemaldamine voi muutmine vobpohjustada muruniiduki kahjustumise ja kasutaja raske vigastuse.

• Kasutage ainult tootja poolt soovitatud loiketerasid ja varuosi. Mitteoriginaalosade kasutamine voib niidukit kahjustada ja kasutajat vigastada. Hoidke muruniidukit heas tookorras.
  Kui loiketera pidurdusseade ei tota, pördruge abi saamiseks teeninduskeskusesse.

Transportimine ja teisaldamine

• Masina teisaldamise, tostmise, transportimise voi kallutamise ajal peate:

• kandma tugevaid tookindaid;
  -haarama masinast kinni nendes punktides,mis voimaldavad ohut haaret,vottes arvesse masina kaalu ja selle jaotumist;

• kasutama sobivat arvu inimesi vastavalt masina kaalule ja soiduki voi selle koha omadustele, kuhu masin tuleb asetada.

• Transportimise ajal kinnitage masin kindlalt noöride vöi kettidega.

HOIATUS: Lisage kutust*hasti ventileeritud kohas

seisatud mootoriga.

3. MURUNIIDUKI OSADE

KIRJELDUS (Joon. 1, joon. 2, joon. 3, joon. 4)

Komplekti kuuluvad

A: Süutekuünlavöti

4. TEHNILISED ANDMED

Mudel PM462R PM4602SR PM-4602 S3C PM-5102 S3C
Mootori tüup	B&S 675EXi seeria, ReadyStart	B&S 675EXi seeria, ReadyStart	B&S 750EX seeria, ReadyStart	B&S 750EX seeria, ReadyStart
Iseliikuv Ei Jah Jah Jah
Mootori toömaht 163 cm	3	163 cm3	161 cm3	161 cm3
Nimivöimsus	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Tera laius	460 mm	460 mm	460 mm	510 mm
Nominaalne põörlemissagedus	2800 p/min	2800 p/min	2800 p/min	2800 p/min
Kütusepaagi maht	1,0 | 1,0 | 1,0 | 1,0 |	1,0 |
Ölipaagi maht	0,47 |	0,47 |	0,6 |	0,6 |
Rohukoguja maht	60 | 60 | 60 | 65 |
Netomass	30 kg	32,5 kg	35 kg	38 kg
Körguse reguleerimine	25-70 mm, 8 reguleeritavat kõrgust	25-70 mm, 8 reguleeritavat kõrgust	25-70 mm, 8 reguleeritavat kõrgust	25-70 mm, 8 reguleeritavat kõrgust

Mudel	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Garanteeritud helirōhu tase kasutaja tökökohal(standardi EN ISO 5395-1 lisa F ja standardite EN ISO 5395-2, EN ISO 4871 kohaselt)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Möödetud müratugevuse tase(Garanteeritud müratugevuse tase(direktiivi 2000/14/EÜ kohaselt)	94,0 dB (A)K=1,80 dB (A)	94,0 dB (A)K=1,80 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibratsoon(standardi EN ISO 5395-1 lisa G ja standardi EN ISO 5395-2 kohaselt)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. KOKKUPANEK

5-1 KOKKUPANDAVA KÄEPIDEMEMONTEERIMINE

1. Kinnitage käepideme alumine osa käepideme toendi kulge poldi, seibi ja lukustusnupuga. (Joon. 5)
2. Käepideme ülemise ja alumise osa ühendamiseks toske üles kaks lukustushooba. (Joon. 6)
3. Käepidemete tooaendisse fikseerimises vajutage likustushoovad kinni. (Joon. 7)
4. Pinguse reguleerimiseks keerake fiksaatormutrit sobiva mutrivotmega. (Joon. 8)
5. Seadke kaabel käepideme toru kohale. Kinnitage see kaabliklambriga käepideme alumise osa kulge niimoodi, et kaabel jäaks käepideme toru valisküljele. (Joon. 9, joon. 10) Vastasel juhul vöib kaabel jäada avatava/suletava tagumise katte vahele.

5-2 SOBIVA NURGA SEADISTAMINE

1) Tömmake lukustushoob lahti.
2) Keerake nurga reguleerismehhanismi käepideme ülemist osa, et reguleerida nurk sobivaks vahemikus - 15^ kuni 15^ (3 asendit: -15^ / 0^ / 15^ ), nagu naidatud joon. 11.
3) Käepideme alumise ja ülemise osa ühendamiseks lukake lukustushoob kinni.

5-3 ROHUKOGUJA PAIGALDAMINE JA EEMALDAMINE

1. Paigaldamine: tõstke tagumine kate üles ja haakige rohukoguja niiduki tagaosa külge. (Joon. 12, joon. 13, joon. 14)
2. Eemaldamine: tõstke tagumine kate üles ja eemaldage rohukoguja.

5-4 STARTERI NOÖRÍ KÄEPIDE

Viige starteri noori käepide motorist starteri noori juhikusse. (Joon. 15)

5-5 LÖIKEKÖRGUS

Hoova vabastamiseks hammaste tagant suruge seda valjapoole. Liokekorguse reguleerimiseks likake hooba ette-voi tahapoole. (Joon. 16 ja vt punkti 7-9)

6. FUNKTSIOON

Neid muruniidukeid saab tavadunktsoonilt umber seadistada vastavalt kasutuseesmargile: taha kogumisega muruniidukist:

1. multšimisniidukiks või
2. külgmise väljaviske ga niudukiks.
   Mis on multisimine?

Multsimise puhul rohi kõigepealt lõigatakse, seejärel hekseldatakse peeneks ja juhitakse niidetud rohule loodusliku väetisena tagasi.

Nouandeid multsimisega niitmiseks:

• niitke muru regulaarselt maks. 2 cm vorra luhemaks (rohu korguselt 6 cm kuni korguseni 4 cm);
• kasutage teravat lokietera;
  -ärge niitke marga rohtu;
• Seadke mootori pörlemiskiirus maksimaaalseks.
• niitke ainult normalaes toetempos;
• puhastage regulaarselt multsimiskilu, korpuse sisemist poolt ja loiketera.

Käivitamine

6-1 Ümberseadistamine multšimisniidukiks

HOIATUS: Teostage järgmisi toiminguid ainult mootor on seisatud ja löiketera ei liigu.

1. Tostke tagumine kate üles ja eemaldage rohukoguja.
2. Lükake multsimiskil korpuse alla. Lukustage multsimiskil nupu abil korpuse all olevasse avausse. (Joon. 17, joon. 18)
3. Laske tagumine kate uesti alla. (Joon. 19)
4. Tostke külgklapp üles ja eemaldage külgmine tuhjendusrenn.

6-2 Ümberseadistamine külgmise väljaviskega niidukiks

Ainult siis, kui mootor on seisatud ja loiketera

ei liigu!

1. Tostke tagumine kate üles ja eemaldage rohukoguja.
2. Paigaldage multšimiskil.
3. Tostke külglkapp kuljelt tuhjendamiseks üles. (Joon. 20)
4. Paigaldage külgmine tuhjendusrenn küljelt tuhjendamiseks külgklapi tugitihvtile. (Joon. 21)
5. Langetage külglkapp - külglkapp toetub külgmisele tuhjendusrennile. (Joon. 22)

6-3 Niitmine koos rohukogujaga

HOIATUS: Teostage ainult siis, kui mootor on

seisatud ja loiketera ei liigu.

Kui niitmisel kasutatakse ka rohukogujat, siis tuleb multsimiskil ja kulgmine tuhjendusrenn eemaldada ning paigaldada rohukoguja.

1. Multsimiskilu eemaldamine.
2. Tostke tagumine kate üles ja eemaldage multšimiskil.
3. Külgmise tuhjendusrenni eemaldamine.
   -Tostke kulgklapp ules ja eemaldage kulgmine tuhjendusrenn.
4. Külgklapp sulgeb korpuses oleva tuhjendusava vedru abil automaatsetl.
5. Puhastage külglkappi ja tühjendusava regulaarselt sinna kogunenud murust ja prahist.

6. Paigaldage rohukoguja.

7. Paigaldamine. Tostke tagumine kate üles ja haakige rohukoguja niiduki tagaosa kulge.

8. Eemaldamine. Tõstke tagumine kate üles, eemaldage rohukoguja.

7. TÖÖ JUHISED

7-1 ENNE MOOTORI KÄIVITAMIST

Kasutage mootoris ainult sellist bensi ini ja oli, nagu on kindlaks märarud eraldi mootori kasutusjuhendis, mis on teie niidukiga kaasa pandud. Lugege tāhelepanelikult juhiseid. (Joon. 23, joon. 24, joon. 25, joon. 26)

Hoidke kutust selleks ettenahtud mahutites.

Lisage kutust ainult välistingimustes, tehke seda enne mootori käivitamist ning ärge suitsetage kutuse lisamise vöi käsitsemise ajal.

Arge eemaldage kutusepaagilt korkiEGA lisage sinna kutust, kui mootor tootab voi onkuum.

Kui olete bensiini maha loksutanud, siis arge püdke mootorit käivitada, vaid viige niiduk sellest piirkonnast eemale ja vältrige enne bensiiniaurude hajumist köikvöimalikke suttimisothe.

Keerake kutusepaagi ja -mahuti korgid tugevasti kinni.

Löketera hooldamiseks voi öli valja kallamiseks tühjendage kutusepaak enne muruniiduki kallutamist.

HOIATUS: Arge kunagi lisage kutust paaki

suletud ruumis ega siis, kui mootor tootab. Kui moctor on asja tootanud, siis oodake enne kutuse lisamist vahemalt 15 minutit.

7-2 MOOTORI KÄIVITAMINE JA LÖIKETERA SISSELÜLITAMINE

1. Niiduki sutekūn al on varustatud kummist piibuga, mis asub sutekūnla peal. Veenduge, et sutekūnla juhtme otsas olev metallist aas (kummist piibu sees) oleks tugevasti kinnitatud sutekūnla metallist otsa peale.
2. Külma voi sooja mootori käivitamisel keerake seguklapi hoob, "la," velisse soovitud asendisse. Töotamise ajal keerake seguklapi hoob asendisse (Joon. 27)
3. Seistes muruniiduki taga,haarake kinni turvapiduri hoovast ja hoidke seda vastu kaepideme ülemist osa, nagu on naidatud joon.28.
4. Haarake kinni starteri nööri käepidemest, nagu on naïdatud joon. 28, ja tõmmake seda kiiresti. Kui mootor käivitub, viige käepide aeglaselt nööri juhiku poldile tagasi.

Mootori ja lokietera seiskamiseks vabastage turvapiduri hoob.

Käivitage mootor vastavalt juhistele, hoides jalgu lokieterast ohutus kauguses.

Arge kallutage muruniidukit mootori kaivitamise ajal. Kaivitage muruniiduk tasasel pinnal, kus eie ole korgen rohtu ega takistusi.

Hoidke kaed ja jalad eemal poorlevatest osadest. Arge seiske mootori kivitamise ajal valjaviskeava ees.

7-3 TÖÖPROTSEDUURID

Hoidke niitmise ajal turvapiduri hooba mõlema käega tugevasti vastu käepidet.

MARKUS: Kui turvapiduri hoob niitmise ajal

vabastatakse, siis mootor seiskub, peatades seeläbi muruniiduki too.

HOIATUS: Et välṭida muruniiduki tahtmatut

sisselulitamist, on see varustatud mootoripiduriga, mis tuleb tagasi tommata, enne kui mootori saab kaktivada. Kui mootori juhtkang on vabastatud, peab see algasendisse tagasi minema, mille puhul mootor lulitub automaatsett valja.

MÄRKUS: Mootoripidur (piduri hoob). Mootori

peatamiseks kasutage hooba. Kui te hoova vabastate peatuud mootor ja loiketera automaatelt. Niitmiseks hoidke hoob tooasendis. Enne niitmise alustamist kontrollige korduvalt kaivitamise/peatamise hooba veendumaks, et see tootab korralikult. Veenduge, et pingutuskaabel tootab sujuvalt (st ei ole kuidagi kinni jänud voi pain Dunud).

7-4 MOOTORI SEISKAMINE

1. Mootori ja Iioketera seiskamiseks vabastag turvapiduri hoob. (Joon. 29)
2. Ühendage Sütekuünla juhe lahti ja maandage see, nagu kaasasolevas mootori kasutusjuhendis on öpetatud, et vältna ootamatut käivitumist sel ajal, kui niiduk on jætud järevalveta.

7-5 UHENDUS AUTOMAATSE LIIKUMISE JAOKS

PM4602SR jaoks

Haarake vabajooksu juhikust ning muruniiduk hakkab automaatset liikuma edasi kiirusega umbes 3,6 km/h (Joon. 30). Laske vabajooksu hoob lahti ning muruniiduk peatub.

PM-4602 S3C, PM-5102 S3C jaoks

Muruniiduki likumiskiirust saab reguleerida vastava susteemi abi, mis voimaldab valida 3 kiiruse vahel (3,0km / h kuni 4,5km / h)

Positsoon, kõige aeglasem positsoon; positsoon

koige kiirem positsoon. (Joon. 31)

Toimige jargnevalt:

1. Laske vabajooksu juhik lahti, kuni muruniiduk ei liigu enam edasi;
2. Reguleerige teile sobivale kiirusele; (Joon. 31)
3. Haarake vabajooksu juhikust, et jatkata niitmist. (Joon. 30)

ETTEVAATUST: Teie muruniiduk on moeldud alvalist elumajade umber olevat muru, mille korgus, 250~mm

Arge uritage niita ebaharilikult korget voi marga rohtu (nt heinamaad) voi niita labi kuivanud lehekuhjade. Praht voib koguneda niiduki corpusele voi puutuda vastu mootori valjalasketoru, mis voi via talekahjuni.

7-6 PARIMATE TULEMUSTE SAAVUTAMINE NIITMISE

Puhastage muru prahist. Veenduge, et murul pole kive, pulkasid, traati voi muid voorkehi, mis voivad loiketerade kulge takerdudes ootamatult mis tahes suunas laiali paiskuda ning pohjustada toise kehavigastuse niuduki kasutajale ja teistele isikutele, samuti kahjustada vara ja muid umbritsevaid esemeid. Arge nii te marga rohtu. Tohusamaks niitmiseks arge nii te marga rohtu, sest seekipub korpuse alumisele kuljele kleepuma, takistades mahalogatud rohu oiget liikumist. Arge nii te korraga maha rohkem kui 1/3 rohu esialgsest korgusest. Niitmise puhul on soovitatav maha niita 1/3 rohu esialgsest korgusest. Liikumiskirus taleks reguleerida selliseks, mis voimaldb tukeldatud rohtu ühtlaselt murule laiali puistata. Eriti tihedar oruh puhul taleks vajadusel kasutada uhte koige aeglasematest kiirustest, et sauvutada uhtlane hasti niidetud muru. Kui niidate korget rohtu, peaksite muru niitma kaks korda, langetades loiketera teisel niitmisel veel 1/3 vora esialgsest korgusest ning niites voib-olla mone teise mustri jargi kui esimesel korral. Niuduradade vaike kattuvus niitmisel aitab samuti saada uhtlasemat murupinda. Niuduk peaks alati tootama maksimaalsel poorete arvul, et sauvutada parim liokus ja voimalda naidukil niita koige tohusamalt. Puhastage niiduki korpuse alumist poolt. Puhastage korpuse alumist poolt kindlastiparast igat kasutamist, et valtida rohu kogunemist, mis voib takistada oiget multsimist. Niitmine labi lehtede. Lehtede niitmine on samuti kasulik teie murule. Lehtede niitmisel veenduge, et need on kuivad ega paikne rohul liiga paksu kihina. Arge oodake seni, kuni koik lehed on puudelt maha langenud, enne kui niitma hakkate.

HOIATUS: Kui niiduk porkub vastu võörkeha, mooter. Eemaldage süutekuünlalt juhe,

kontrollige niidukit pöhjalikult, kas selle pole kahjustusi, ja enne niiduki uuesti kaivitamist teostage vajalikud.
parandustoo. Niiduki liiga suur vibratsoon tootamise ajal viitab kahjustusele. Niidukit tuleks kohe kontrollida ja remontida.

7-7 ROHUKOGUJA

Rohukoguja peal on tasemeindikaator, mis naitab, kas koguja on tuhi voi tais (Joon. 32, joon. 33):

-Kui koguja ei ole likumise ajal tais, touseb tasemeindikaator üles. (Joon. 33)
- Kui koguja on tais, vajub indikaator alla; sellisel juhul lopetage kohe niitmine ja tuhjendage koguja. Kontrollige, kas see on puhas ja kas ohk paaseb salle vorest labi. (Joon. 32)

TAHTIS

Kui indikaatoriava asukoht on vaga määrdunud,ei touse indikaatorüles.Puhastage koheselt indikaatoriava asukoht.

7-8 KORPUS

Niiduki korpuse alumist poolt tuleks puhastada pärast igat kasutamist, et vältda niidetud rohu, lehtede, mulla ja muude vörkehade kogunemist. Kui prügil lastakse koguneda, vöib see pöhjustada korrosiooni ja takistada nōuetekohast multšimist. Korpuse puhastamiseks vöib niidukit callutada ja kraapida seda puhtaks sobiva toöriistaga (kontrollige, et suütekünla juhe oleks lahti ühendatud).

7-9 LÖIKEKÖRGUSE REGULEERIMISE JUHISED

ETTEVAATUST: Mitte mingil juhul ei tohi

muruniiduki reguleerimistoid teha enne, kui te pole kõigepealt seisanud mootorit ja ühendanud lahti siütekünla juhet.

ETTEVAATUST: Jätke niiduk enne lõikekörguse

muutmist seisma ja ühendage sütekünla juhe lahti.

Teie niiduk on varustatud ühe tsentraalse korguse reguleerimishoovaga, mis voimaldab valida 8 korguse asendi vahel.

Körgust (Iöketerast maapinnani) saab reguleerida vahemikus 25mm kuni 70mm (8 körguseasendit).

(Joon. 34)

Madalaim asend: 25 mm (1. positsoon), korgeim asend:

1. Jätke niiduk enne löikekörguse muutmist seisma ja ühendage süütekünla juhe lahti.
2. Tsentraalne korguse reguleerimishoob voimaldab teil kasutada 8 erinevat korguse asendit. (Joon. 34)

Löikekörguse muutmiseks suruge reguleirimishooba ratta suunas ja liigutage seda üles- voi allapoole valitud körgusele.

8. HOOLDUSJUHISED

SUÜTEKÜUNAL

Kasutage väljavahetamiseks ainult originaalset sūtekuūnalt. Parimate tulemuste saavutamiseks vahetage sūtekuūnal valja 1ga 100 toṭūnni jārel.

PIDURIKLOTSID

Laske mootori piduriklotse hooldusteeninduses regulaarselt kontrollida ja/voi vahetada; asendamiseks voib kasutada ainult originaalosi.

9. MÄÄRIMISJUHISED

ETTEVAATUST: UHENDAGE SÜUTEKÜUNLA

JUHE ENNE HOOLDUST LAHTI.

1. RATTAD. Märige kõigi rataste kuullaagreed vahemalt üks kord hooaja jooksul kerge öliga.

2. MOOTOR. Järgige mootori kasutusjuhendis antud märämisjuhiseid.

10. PUHASTAMINE

ETTEVAATUST: Arge kasutage mootori

puhastamiseks veejuga. Vesi voib mootorit kahjustada voi saastada kutusesüsteemi.

1. Puhastage korpust kuiva lapiga.
2. Puhastage niiduki korpuse alumist poolt veejoaga, kallutades niidukit niimoodi, et sutekuunal jaab ülespoole.

10-1 MOOTORI OHUPUHASTI

ETTEVAATUST: Arge laske mustusel voi tolmul iada ohuiltri poroloonelementi. Mootori ohpuhastii i tuleb hooldada (puhastada) iga 25 tootunni jarei issetes tingimustes niitmise korral.

Poroloonelementi tuleb hooldada regulaarselt, kui muruniidukit kasutatakse kuivades tolmustes tingimustes.

OHUFLTRIPUHASTAMINE

1. Eemaldage kruvi. (Joon. 35 mudelite PM-4602 S3C ja PM-5102 S3C kohta)
2. Tostke filtri katte sakk üles. (Joon. 36 ainult mudelitele PM462R ja PM4602SR)
3. Eemaldage filtrikate.
4. Peske filtri elementi seebivees. ARGE KASUTAGE BENSIINI!
5. Laske filtri elemendil ohu kaes kuivada.
6. Tilgutage poroloonfiltrile möned tilgad SAE30 öli ja pigistage kovasti, et liigne öli eemaldada.
7. Paigaldage filter tagasi.
8. Sulgege filtriki kate.

MÄRKUS: Vahetage filter välja, kui see on höredaks kulunud, rebenenud, muul viisil kahjustunud vöi siis, kui seda ei saa enam puhastada.

10-2 LOIKETERA

ETTEVAATUST: Ühendage Süütekünla juhe liketera kallal tootamist kindlasti lahti ja maandage yvaltida mootori juhuslikku käivitumist. Kaitske kasi, iipakse kindaid voi kasutage liketerade tseks lappi. Kallutage niidukit niimoodi, nagu plevas mootori kasutusjuhendis on kindlaks and. Eemaldage kuiskantpolt ja seib, mis hoivad ja ja liketera adapterit mootori vanttvölli küljes. Eemaldage liketera ja liketera adapter mootori küljest.

HOIATUS: Kontrollige regulaarselt loiketera et, et sellel poleks pragusid, eelkoige siis, kui n porkunud vastu voorkeha. Vajadusel vahetagevälja.

Parimate tulemuste saavutamiseks peab loiketera olematerav. Lioketera saab uuesti teritada. Selleks tuleb see eemaldada ning teritada voi vilida loikeserva, sailitades voimalikult tapse originaalfasi. Vaga tahtis on, et koiki loikeservi vilitakse uhtlaselt, valtimaks loiketera

tasakaalustamatust. Lōiketera vale tasakaal pōhjustab
ülemäärast vibratsiooni, mille tagajärjel vōivad tekkida
juhuslikud mootoririkked ja niiduki kahjustused. Pārast
lōiketera teritamist tasakaalustage seda hoolikalt.
Lōiketera tasakaalu saab kontrollida, tasakaalustades
lōiketera ümara varrega kruvikeerajal. Eemaldage metalli
raskemalt kūljelt, kuni lōiketera tasakaalustub uhtlaselt.
(Joon. 37)

Enne loiketera ja adapteri monteerimist seadme külge maärige mootori väntvölli ja loiketera adapteri sisemist pinda kerge öliga. Paigaldage loiketera adapter väntvölli külge. Vt joon. 37. Paigaldage adapter loiketera sellek küljele, mille pole osa numbrit. Seadke seib loiketera auguga kohakuti ja sisestage kuuskantpolt. Pingutage kuuskantpolti vastavalt allpool antud poördemomendile.

10-3 LÖIKETERA MONTEERIMISE PÖörDEMOMENT

Pingutage keskpolti momendiga 40 Nm-50 Nm, et tagada seadme ohutu to. Kontrollige regulaarselt, et koik mutrid ja poldid oleksid korralikult kinni keeratud.

Pärast pikaajalist toötamist, eriti liivasel pinnal, lõiketera kulub ja kaotab mingil märal omà originaalse kuju. Selle tagajärjel niitmise tohusus väheneb ning lõiketera tuleks valja vahetada. Kasutage väljavahetamiseks ainult tehase poolt heakskiidetud lõiketera. Tootja ei vastuta lõiketera tasakaalustamatuse tagajärjel tekkida voïivate kahjustuste eest.

Kasutage väljavahetamiseks ainult originaalloiketera, mille tuup on margitud loiketerale (DOLMAR 263001451 mudelitele PM462R/PM4602SR/PM-4602 S3C, DOLMAR 263002552 mudelile PM-5102 S3C) (loiketera tellimiseks poorduge kohaliku muugiesindaja poole voi helistage meie ettevottesse, vt avalehekulg).

10-4 MOOTOR

Lugege mootori hooldusjuhiseid eraldi mootori kasutusjuhendist.

Sālitage mootorioli vastavalt mootori kasutusjuhendis antud juhistele. Lugege ja järgige juhiseid tāhelepanelikult.

Kui toitate muruniidukiga normalsetes tingimustes, siis hooldage ohpuhastit vastavalt mootori kasutusjuhendis antud juhistele.

Kui totate vaga tolmustes tingimustes, siis puhistage ohpuhastit iga mone tunni jarel. Mootori vaike joudlus ja uleujutus viitavad tavaliselt sellele, et ohpuhastit taleks hooldada.

Lugege ðuhuphasti hooldusjuhiseid teie niidukiga kaasasolevast mootori kasutusjuhendist.

Süutekuünalt tuleks puhastada ja elektroodide vahet reguleerida üks kord hooaja jooksul. Soovitatav on, et vahetaksite süutekuünla valja iga niitmishooaja alguses. Kontrollige mootori kasutusjuhendist öiget süutekuünla tuüpi ja elektroodide vahe tehnilisi nõudeid.

Puhastage mootorit regulaarselt lapi voi harjaga. Hoidke jahutussüsteem (ventilaatori korpuse piirkond) puhtana, et voimaldada nouetekohast ohuringlust, mis on olunine mootori joudluse ja ettenahtud kasutusea sailitamiseks. Eemaldage summuti piirkonnast kindlasti kogu rohi, mulda tuleohtlik prugi.

11. HOIUSTAMISE JUHISED (PARAST HOOAJA LOPPEMIST)

Muruniiduki ettevalmistamisel houstamiseks tuleb teostada jargmised toimingud.

1. Kutusepaak tuleb parast hooaja viimast niitmist tuhjaks lasta.
   a) Tuhjendage bensiinipaaak imipumba abi.

ETTEVAATUST: Arge tuhjendage niidukit

bensiinist suletud ruumis, lahtise tule laheduses jne. Arge suitsetage! Bensiiniaurud voivad pohjustada plahvatuse voi tulekahju.

b) Käivitage mootor ja laske sel toötada seni, kuni kogu bensiin on āra tarbitud ja mootor seiskub.
c) Eemaldage suteküunal. Lisage polemiskambrisse olikannu abi u. 20 ml oli. Kasutage oli uhtlaseks jaotumiseks polemiskambris starterit. Vahetage suteküunal valja.

1. Puhastage ja määrige muruniidukit hoolikalt, nagu on kirjeldatud osas „MAÄRIMISJUHISED".
2. Määrige veidi ka Iöketera, et vältna roostetamist.
3. Hoidke muruniidukit kuivas, puhtas, pakase ja kōrvaliste isikute eest kaitstud kohas.

ETTEVAATUST: Mootor peab enne muruniiduki

hoiule panekut olemä täiesti maha jahtunud.

MÄRKUS:

• Mis tahes tuüpi elektriseadmete hoistamisel ventilatsionita ruumis või materjalilao varjualuses
• tuleks seadet kindlasti kaitsta roostetörjehendiga. Kasutage kerget öli vöi silikooni ning kandke seda seadmele, eelköige kaablitele ja köigile liikuvatele osadele.
• Jälgige, et te ei painutaks kaableid ega ajaks neid keerdu.
• Kui starteri noor eemaldub käepidemel olevast noori juhikust, uhendage süutekuünla juhe lahti ja maandage see. Vajutage turvapiduri hoob alla ja tommake starteri noor aeglaselt mootorist valja. Libistage starteri noor käepidemel olevasse noori juhiku polti.

Transportimine

Lülitage mootor välja ja laske mootori jahtuda. Siis ühendage süutekünla juhe lahti ja tühjendage kutusepaak vastavalt mootori kasutusjuhendis toodud juhistele. Veenduge, et niiduki lukkamisel üle takistuste ei painutataks ega kahjustataks loiketera.

12. VEAOTSING

PROBLEM VÖIMAL	K PÖHJUS VEA KÖRVALDAMINE
Mootor ei käivitu.	Seguklapi asend ei vasta töötingimustele.	Viige seguklapp öigesse asendisse.
	Kütusepaak on tuhi.	Lisage paaki kutust. Vt MOOTORI KASUTUSJUHEND.
	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
	Süütekünal on lahti.	Pingutage sūütekūnalt, kasutades pöördemomenti kuni 25-30 Nm.
	Sūütekūnla juhe on lahti või sūütekūnla küljest lahti ühendatud.	Paigaldage sūütekūnla juhe sūütekūnlaile.
	Sūütekūnla elektroodide vahe on vale.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
	Sūütekūnal on rikkis.	Paigaldage uus sūütekūnval ja seadistage öige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.
	Karburaator on kütusest üleujutatud.	Eemaldage öhupuhasti element ja tommake pidevalt starteri noöri, kuni karburaator puhasub, ning paigaldage öhupuhasti element.
	Sūtemoodul on rikkis. Võtke ühendusthooldusteindusega.
Mootorit on raske käivitada või vöimsus puudub.	Mustus, vesi või vana kütus kūtusepaagis.	Tuhjendage kūtusepaak ja puhistage see. Tätke paak uue puhta kūtusega.
	Kütusepaagi korgi ùhuava on tõkestatud.	Puhastage kūtusepaagi korki või vahetage see välja.
	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi.
Mootor toötab ebaühtlaselt.	Sūütekūnal on rikkis.	Paigaldage uus sūütekūnval ja seadistage öige elektroodide vahe. Vt MOOTORI KASUTUSJUHEND.
	Sūütekūnla elektroodide vahe on vale.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
Mootor toötab tühikäigul kehvasti.	Öhupuhasti element on määrdunud.	Puhastage öhupuhasti elementi. Vt MOOTORI KASUTUSJUHEND.
	Mootorikatte öhuavad on blokeeritud.	Eemaldage prügi öhutusavadelt.
	Mootori ventilatori korpuse all olevad jahutusribid ja öhutusavad on blokeeritud.	Eemaldage prügi jahutusribidelt ja öhutusavadelt.
Mootor jättab suurel pörete arvul toötades+takte vahele.	Sūütekūnla elektroodide vahe on liiga väike.	Reguleerige elektroodide vahet, see peab olema 0,7 kuni 0,8 mm.
Mootor kuumeneb üle.	Jahutusōhu ringlus on tõkestatud.	Eemaldage mootorikatte piludelt, ventilatori korpuselt ja öhutusavadelt igasugune prügi.
	Vale sūütekūnval.	Paigaldage mootorile originaale sūütekūnval ja originaësd jahutusribid.
Niiduk vibreerib liigsetl.	Löikemehanism on lahti. Pingutage	öiketera.
	Löikemehanism ei ole tasakaalus.	tasakaustage lõiketera.

13. KESKKOND

Kui peaksite omuruniiduki pärast pikaajalist kasutamist ue vastu valja vahetama, siis arge pange vana niudukit olmejätmete hulka, vaid korvaldage see kasutusest keskkonnaohutul viisil.

14. EÜ VASTAVUSDEKLARATSIOON

Ainult Euroopa riigid

EÜ vastavusdeklaratsioon on sellele kasutusjuhendile lisatud kui Lisa A.
