BEDIENUNGSANLEITUNG PM462R DOLMAR

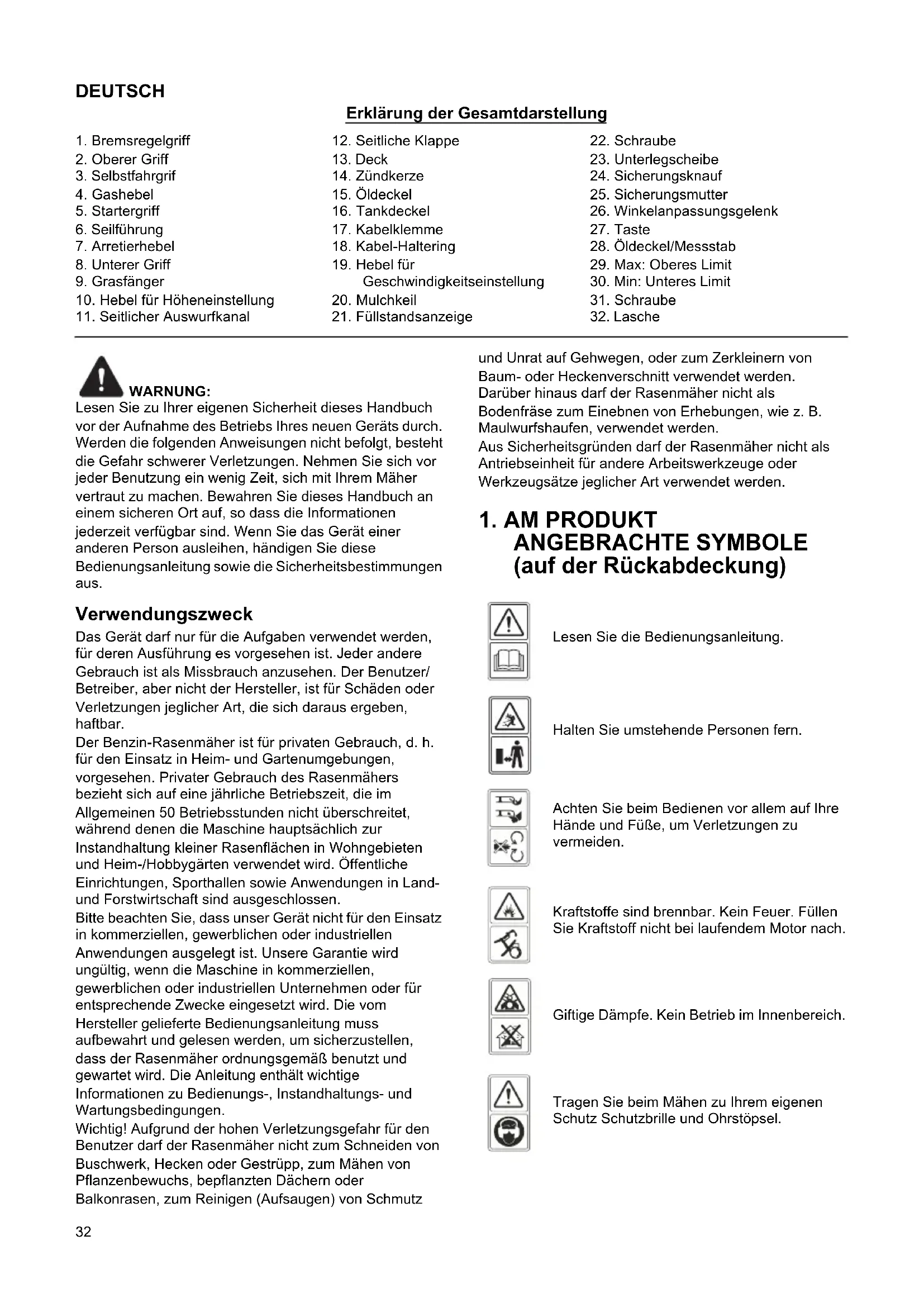

Erklärung der Gesamtdarstellung

1. Bremsregelgriff	12. Seiteliche Klappe	22. Schraube
2. Oberer Griff	13. Deck	23. Unterlegscheibe
3. Selfstafhr GRiff	14. Zündkerze	24. Sicherungsknauf
4. Gashebel	15. Öldeckel	25. Sicherungsmutter
5. Startergriff	16. Tankdeckel	26. Winkelanpassungsgelenk
6. Seilführung	17. Kabelklemme	27. Taste
7. Arretierhebel	18. Kabel-Haltering	28. Öldeckel/Messstab
8. Unterer Griff	19. Hebel für	29. Max: Oberes Limit
9. Grasfänger	Geschwindigkeitseinstellung	30. Min: Unterses Limit
10. Hebel für Höheneinstellung	20. Mulchkeil	31. Schraube
11. Seitlicher Auswurfkanal	21. Füllstandsanzeige	32. Lasche

WARNING:

Lesen Sie zu ihrer eigenen Sicherheit theses Handbuch vor der Aufnahme des Betriebs Ihres neuen Gerats durch. Werden die folgenden Anweisungen nicht befolgt, besteht die Gefahr schwerer Verletzungen. Nehmen Sie sich vor jeder Benutzung ein weniger Zeit, sich mit Ihrm Maher vertraut zu machen. Bewahren Sie theses Handbuch an einem sicheren Ort auf, so dass die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät einer anderen Person ausleihen, handigen Sie diese Bedienungsanleitung sowie die Sicherheitsbestimmungen aus.

Verwendungszweck

Das Gerat darf nur für die Aufgaben verwendet werden, für deren Ausführung es vorgesehen ist. jeder andere Gebrauch ist als Missbrauch anzusehen. Der Benutzer/Betreiber, aber nicht der Hersteller, ist für Schäden oder Verletzungen jeglicher Art, die sich darüber ergeben, haftbar.

Der Benzin-Rasenmacher ist für privaten Gebrauch, d. h. für den Einsatz in Heim- und Gartenumgebungen, vorgesehen. Privater Gebrauch des Rasenmachers bezieht sich auf eine jährliche Betriebszeit, die im Allgemeinen 50 Betriebsstunden nicht überschreitet, während denen die Maschine hauptsächlich zur Instandhaltung kleiner Rasenflächen in Wohngebieten und Heim-/Hobbygärten verwendet wird. Öffentliche Einrichtungen, Sporthallen sowie Anwendungen in Land-und Forstwirtschaft sind ausgeschlossen.

Bitte beachten Sie, dass unser Gerät nicht für den Einsatz in komermerziellen, gewerblichen oder industriellen

Anwendungen ausgelegt ist. Unsere Garantie wird ungültig, wenn die Maschine in kommerziellen, gewerblichen oder industriellen Unternehmen oder für entsprechende Zwecke eingesetzt wird. Die vom

Hersteller gefelfte Bedienungsanleitung muss aufbewahrt und gelesen werden, um sicherzustellen, dass der Rasenmacher ordnungsgemäß benutzt und gewartet wird. Die Anleitung enthalt wichtige Informationen zu Bedienungs-, Instandhaltungs- und Wartungsbedingungen.

Wichtig! Aufgrund der hohen Verletzungsgefahr für den Benutzerarf der Rasenmacher nicht zum Schneiden von Buschwerk, Hecken oder Gestrupp, zum Mahren von Pflanzenbewuchs, beplanzten Dachern oder Balkonrasen, zum Reinigen (Aufasugen) von Schmutz

und Unrat auf Gehwegen, oder zum Zerkleinern von Baum- oder Heckenverschnitt verwendet werden.

Darüber hinausoridarRasenmacherichtals BodenfrasezumEinebrenvonErhebungen,wiez.B. Maulwurfshaufen,verwendetwerden.

Aus Sicherheitsgründen darf der Rasenmacher nicht als Antriebseinheit für andere Arbeitswerkzeuge oder Werkzeugsätze jeglicher Art verwendet werden.

1. AM PRODUKT ANGEBRACHTE SYMBOLE (auf der Rückabdeckung)

Lesen Sie die Bedienungsanleitung.

Halten Sie umstehende Personen fern.

Achten Sie beim Bedieren vor allem auf ihre Hände und Fuß, um Verletzungen zu vermeiden.

Kraftstoffe sind brennbar. Kein Feuer. Füllen Sie Kraftstoff nicht bei laufendem Motor nach.

Giftige Dämpfe. Kein Betrieb im Innenbereich.

Tragen Sie beim Mahren zu Ihrigen eigenen Schutz Schutzbrille und Ohrstöpsel.

Ziehen Sie vor Reparaturarbeiten die Zündkerze hereaus und nehmen Sie anschließend die Reparatur anhand der Bedienungsanleitung vor.

Achtung: Motor ist heiB.

2. ALLGEMEINE SICHERHEITSREGELN

WARNING: Bei der Verwendung von

Benzinwerkzeugen müssen Sie stets grundlegende Sicherheitsmaßnahmen befolgen, einschließlich der folgenden, um das Risiko von schweren Verletzungen und/oder Schäden am Gerät zu verringn. Lesen Sie vor der Inbetriebnahme diesen Produkts alle Anweisungen durch, und bewahren Sie diese zum späteren Nachschlagen auf.

WARNING: Während des Betriebs erzeugt

diese Maschine ein elektromagnetisches Feld. Unter bestimmten Umständen kann diese Feld Auswirkungen auf aktive oder passive medizinische Implantate haben. Zur Verminderung der Gefahr ernsthafter oder tölicher Verletzungen empfehlen wir Personen mit medizinischen Implantaten, sich vor der Bedienung these Geräts an einen Arzt oder den Hersteller des medizinischen Implantats zu wenden.

Einarbeitung

• Lesen Sie alle Anweisungen aufmerksam. Machen Sie sich mit der Bedienung und der ordnungsgemänen Verwendung des Mahers vertraut. Lernen Sie, den Motor rasch anzuhalten.
• Verwenden Sie den Rasenmäher ausschließlich zum vorgesehenen Zweck, d.h. zum Schneiden und Sammeln von Gras. Die Verwendung zu anderen Zwecken kann gefährlich sein und zur Beschädigung des Gerats führen. Beispiele für eine unsachgemäß Verwendung sind unter anderen:
• Transport von Personen, Kindern oder Tieren auf dem Gerät;
• Verwendung als Transportgerät;
• Verwendung des Geräts zum Ziehen oder Schieben von Lasten;
• Verwendung des Gerats zum Sammeln von Laub oder Abfallen;
• Verwendung des Gerats zum Trimmen von Hecken oder zum Schneiden von anderen Pflanzen außer Gras.
• Bedienung des Geräts durch mehrere Personen;
• Verwendung des Schnittwerkzeugs auf anderen Oberflächen außer Gras.
• Erlauben Sie Kindern und Personen, die diese Anleitungen nicht kennen, NIEMALS den Gebrauch

des Rasenmachers. Örtliche Bestimmungen konnen das Mindestalter für den Bediener festlegen.

• Verwenden Sie den Rasenmaher niemals:

• wenn Personen, vor allem Kinder, oder Haustiere in der Nähe sind;

• wenn der Bediener Medikamente oder Substanzen eingenommen hat, die seine Reaktions- und Konzentrationsfähigkeit beeinträchtigen.

• Beachten Sie, dass der Bediener für Unfälle mit oder Gefahren für andere Personen oder deren Eigentum verantwortlich ist.

• Die Benutzer,müssen eine sachgerechte Einweisung in Gebrauch, Einstellung und Betrieb der Maschine, einschließlich verbotener Handlungen, erhalten.

Vorbereitung

• Tragen Sie während des Mahens stets festes Schuhwerk und lange Hosen. Arbeiten Sie nicht barfuß oder mit offen den Sandalen.
• Überprüfen Sie den vorgesehenen Einsatzbereich des Gerats gründlich, und entfern den Sie sãmtliche Objekte, wie z. B. Steine, Spielsachen, Stöcke und Drahte, die von der Maschine weggeschleudert werden können.
• WARNING: Benzin ist leicht entzündlich.

Lagern Sie Benzin ausschließlich in darauf vorgesehenen Kanistern.
- Füllen Sie Benzin nur im Freien nach und rauchen Sie nicht damit.
- Füllen Sie Benzin vor dem Starten des Motors nach. Entfernen Sie niemals den Tankdeckel und fülren Sie Benzin nach, wenn der Motor lauft oder heißt ist.
- Falls Benzin ausläuft, starten Sie den Motor nicht, sondern bewegen Sie den Maher aus thisem Bereich hereaus und vermeiden Sie strengstens jeder Art von Zündung, bis der Benzindampf verflogen ist.
- Setzen Sie alle Deckel für den Benzintank und Kanister wieder fest auf.

Tauschen Sie defekte Schalldampfer aus.
- Führer Sie vor jedem Gebrauch eine Sichtprüfung der Schneidklingen, Schrauben und Schnitteinheit auf Verschleiß und Beschädigungen durch. Tauschen Sie verschlissene oder beschädigte Schneidklingen und Schrauben nur satzweise aus, um eine Unwucht zu vermeiden.
- Unterziehen Sie alle Startsperrren und Totmanneinrichtungen einer regelmäßigen Überprüfung, um zu gewährleisten, dass sie einwandfrei funktionieren.

Betrieb

• Betreiben Sie den Motor nicht in Innenräumen, wo sich gefährliches Kohlenmonoxid ansammeln kann.
• Benutzen Sie die Maschine nicht, wenn Sie mäde oder krank sind oder unter dem Einfluss von Alkohol oder Medikamenten stehen.
• Warning! Benutzten Sie den Rasenmacher nicht, wenn Blitzgefahr besteht.
• Es wird empfohlen, die Benutzungsdauer zu begrenzen, um Gesundheitsschäden durch Lärn und Vibrationen zu minimieren.

• Lassen Sie Vorsicht walten, wenn Sie den Rasenmacher auf Hängen, auf stark abschüssigem Gelände und in der Höhe von Gräben oder Böschungen benutzen.

• Mahren Sie ausschließlich bei Tageslicht oder ausreichendem Kunstlicht.

• Vermeiden Sie, wenn möglich, den Betrieb des Mährers in feuchtem Gras.
• Achten Sie auch an Hängen immer auf einen sicheren Stand.
• Gehen Sie beim Mähen, rennen Sie niemals beim Mähen.
• Mahren Sie bei Walzenmähern quer zum Hang, niemals nach oben und unter.
• Seien Sie besonderss vorsichtig, wenn Sie die Richtung am Hang ändern.
• Mahren Sie nicht an Hängen mit übermäßiger Neigung.
• Seien Sie besonderss vorsichtig, wenn Sie den Maher wenden oder zu sich heranziehen.
• Stopen Sie die Schneidklinge(n), wenn der Maher beim Transport geneigt werden muss, z. B. beim Überqueren von Flächen, die kein Rasen sind, oder beim Transport von und zum zu mahenden Gelände.
• Verwenden Sie den Maher niemals mit defekten oder fehlenden Schutzvorrichtungen, beispielsweise ohne Schutzbleche und/oder Grasfänger.
• Achtung: Der Rasenmacherarf nicht ohne den kompletten Grasfänger oder die selbstschliebende Auswurföffnungs-Schutzklappe betrieben werden.
• Andern Sie niemals die Einstellung des Dieselmotorreglers oder überlasten Sie den Motor nicht.
• Unterlassen Sie Änderungen oder Eingriffe an versiegelten Einstellungen für die Motordrehzahlregelung.
• Unterlassen Sie jegliche Manipulierung oder Deaktivierung der Sicherheitsysteme oder Sicherheitsfunktionen des Rasenmabers.
• Kuppeln Sie alle Schneidklingen und Antriebskupplungen aus, bevor Sie den Motor starten.
• Starten Sie den Motor vorsichtig entsprechend den Anweisungen und mit ausreichendem Abstand zwischen Füssen und Schneidklingen.
• Kippen Sie den Rasenmaher nicht, wenn Sie den Motor starten.
• Starten Sie den Motor nicht, wenn Sie vor der Auswurföffnung stehen.
• Halten Sie weder Höhe noch Füsse in die Nähe oder unter rotierende Teile. Achten Sie jederzeit auf ausreichenden Abstand zur Auswurföffnung.
• Hebden oder tragen Sie einen Rasenmacher niemals mit laufendem Motor.

• Stopen Sie in folgenden Situationen den Motor undziehen Sie das Zündkerzenkabel ab. Vergewissern Sie sich, dass alle sich bewegenden Teile zum volligen Stillstand gekommen sind und entfern den Sie, fallsvorhanden, den Schlüssel.

• vor dem Lösen von Blockierung oder Reinigen des Auswurfs;

• vor dem Prufen, Reinigen oder Arbeiten am Rasenmacher;
• nach dem Anschlagen an Fremdkörper. Überprüfen Sie den Rasenmaher auf Beschädigungen und nehmen Sie ggf. Reparaturen vor, bevor Sie den Rasenmaher wieder starten und den Betrieb fortsetzen.

• falls der Rasenmacher ungewohnlich zu vibrieren beginnnt (sofort überprüfen);

• Stopen Sie in folgenden Situationen den Motor undziehen Sie das Zündkerzenkabel ab. Vergewissern Sie sich, dass alle sich bewegenden Teile zum volligen Stillstand gekommen sind und entfern den Sie, fallsvorhanden, den Schlüssel.

• wenn Sie den Rasenmaher verlassen;

• vor dem Lufttanken.

Verringern Sie die Gasbeleinstellung, während der Motor aus ist und, falls der Motor mit einem Rückschlagventil ausgestattet ist, leiten Sie das Benzin aus dem Ende des Rasenmabers.
- Verwenden Sie den Rasenmaher ausschließlich zum Schneiden und Sammeln von Gras. Die Verwendung zu anderen Zwecken kann gefährlich sein und zur Beschädigung der Maschine führen.

Wartung und Lagerung

• Überprüfen Sie, dass alle Muttern, Bolzen und Schrauben stets festgezogen sind, um sichere Arbeitsbedingungen zu gewährleisten.
• Lagern Sie die Maschine niemals mit Benzin im Tank im Inneren eines Gehäuses, wo Dämpfe an offene Flammen oder Funken gelangen können.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum lagern. Reinigen und warten Sie den Rasenmaher vor der Lagerung.
• Zu Minderung der Brandgebung müssen Sie Motor, Schalldämpfer, Akkufach und Lagerbereich des Benzins frei von Gras, Blättern und übermöglicher Schmiere halten.
• Überprüfen Sie den Grasfänger möglich auf Verschleiß oder Zerstörung.
• Ersetzen Sie verschlissene oder beschädigte Teile zu ihrer Sicherheit.
• Falls der Benzintank geleert werden muss, sollen den Sied dies im Freien tun.
• Unsachgemäß Wartung, Verwendung von nicht spezifikationsgerechten Ersatzteilen sowie Ausbau oder Abänderung von Sicherheitssteilen können zu einer Beschädigung des Rasenmahers und ernsthafter Verletzung der Benutzer führen.
• Verwenden Sie nur die vom Hersteller empfohlenen Messer und Ersatzteile. Die Verwendung von Fremdteilen kann zu einer Beschädigung der Maschine und Verletzung der Benutzer führen. Halten Sie den Rasenmäher in gutem Betriebszustand.
• Falls die Messerstoppvorrichtung nicht Funktioniert, wenden Sie sichitte an eine Kundendienstelle.
• Verwenden Sie den Rasenmacher ausschließlich zum Schneiden und Sammeln von Gras. Die Verwendung zu anderen Zwecken kann gefährlich sein und zur Beschädigung der Maschine führen.

Transport und Handhabung

• Wenn das Gerät behandelt, angehoben, transportiert oder gekippt werden soll, müssen Sie:

• feste Arbeitshandschuhe tragen;

• das Gerät an den Punkten angreifen, die einen sicheren Griff bieten. Achten Sie darauf auf das Gewicht und die Gewichtsverteilung;

• Arbeitsen Sie mit einer dem Gewicht des Geräts und den Fahrzeugeigenschaften bzw. dem Ziel- oder Ausgangsort angemessenen Personenzahl.

• Sichern Sie das Gerät während des Transports mit fest angezogenen Seilen oder Ketten.

3. BESCHREIBUNG DER

BAUTEILE (Abb. 1, Abb. 2, Abb. 3, Abb. 4)

EinschlieBlich

A: Schlüssel für Zündkerze

4. TECHNISCHE DATEN

Modell PM462R	M4602SR PM-4602 S3C PM-5102 S3C
Motortyp	B&S 675EXi-Serie, ReadyStart	B&S 675EXi-Serie, ReadyStart	B&S 750EX-Serie, ReadyStart	B&S 750EX-Serie, ReadyStart
Selbstantrieb Nein Ja Ja Ja
Motor-Hubraum 163 cm	3	163 cm3	161 cm3	161 cm3
Nennleistung	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Schneidklingenbreite	460 mm	460 mm	460 mm	510 mm
Nenndrehzahl	2.800 U/min	2.800 U/min	2.800 U/min	2.800 U/min
Volumen Benzintank	1,0 I	1,0 I	1,0 I	1,0 I
Volumen Öltank	0,47 I	0,47 I	0,6 I	0,6 I
Volumen Grasfänger	60 I	60 I	60 I	65 I
Nettogewicht	30 kg	32,5 kg	35 kg	38 kg
Höheneinstellung	25-70 mm, 8 Stufen	25-70 mm, 8 Stufen	25-70 mm, 8 Stufen	25-70 mm, 8 Stufen

Modell	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Garantierter Schalldruckpegel an Bedienerposition (Gemäß EN ISO 5395-1 Anhang F und EN ISO 5395-2, EN ISO 4871)	84,3 dB (A) (K=3 dB (A))	84,3 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Gemessener Schalleistungspegel	94,0 dB (A)	94,0 dB (A)	94,3 dB (A)	95,9 dB (A)
	K=1,80 dB (A)	K=1,80 dB (A)	K=1,80 dB (A)	K=2,16 dB (A)
Garantierter Schalleistungspegel (gemäß 2000/14/EG)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibration (Gemäß EN ISO 5395-1 Anhang G und EN ISO 5395-2)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTAGE

1. Befestigen Sie den unteren Griffholm an der Griffhalterung mit Schraube, Unterlegscheibe und Sicherungsknauf. (Abb. 5)
2. Hebien Sie die zwei Arretierhebel, um den oberen und unteren Griff zu verbinden. (Abb. 6)
3. Drucken Sie den Arretierhebel zu, um die Griffholme in der Betriebsposition zu arretieren. (Abb. 7)
4. Passen Sie die Spannung durch Drehen der Sicherungsmutter mit einem passenden Schraubenschlüssel an. (Abb. 8)
5. Verlegen Sie das Kabel über dem Griffrohr. Klemmen Sie es in der Mitte des unteren Handgriffs mit der Kabelklemme fest und vergewissern Sie sich, dass das Kabel an der Außenseite des Mahers fixiert ist. (Abb. 9, Abb. 10) Andernfalls kann das Kabel beim Öffnen/Schlieben der hinteren Abdeckung verklemmen.

5-2 EINSTELLEN AUF GEEIGNETEN WINKEL

1) Offnen Sie den Arretierhebel.
2) Durch Drehen des oberen Griffs um das Winkelanpassungsgelenk können Sie die Einstellung des geeigneten Winkels im Bereich zwischen -15^ und 15^ vornehmen (3 Stufen: -15^ / 0^ / 15^ ) wie in Abb. 11 dargestellt.
3) Drücken Sie den Arretierhebel zu, um den unteren und den oberen Griff zu verbinden.

5-3 MONTIEREN UND ABNEHMEN DES GRASFÄNGERS

1. Einsetzen: Hebien Sie die hintere Abdeckung an und haken Sie den Grasfänger halten am Mather ein. (Abb. 12, Abb. 13, Abb. 14)
2. Entfernen: Hebien Sie dieindhere Abdeckung an und entfernen Sie den Grasfänger.

5-4 STARTERGRIFF

Bewegen Sie den Startergriff vom Motor zur Seilführung. (Abb. 15)

5-5 SCHNITTHÖHE

Drücken Sie den Hebel nach außen, umihn vom Gestell zu lüssen. Bewegen Sie den Hebel vor und darüberuck, um die Höhe einzuststellen. (Abb. 16 und siehe Ziffern 7-9)

6. FUNKTION

These Rasenmacher konnen je nach Anwendungszweck von der normalen Funktion umgerüstet werden:

Vom Rasenmacher mit rückseitigem Auswurf in:

1. Mulchmacher oder

2. Mäher mit seitlichen Auswurf.

Was ist Mulchen?

Beim Mulchen wird das Gras in einem einzigen

Arbeitsschnitt geschritten, anschließend fein gehäckselt und als natürlicher Dünger wieder auf den Rasen ausgeworfen.

Tipps zum Mulchmähen:

• Stellen Sie den Verschnitt auf max. 2 cm bei einer Grashöhe von 6 cm bis 4 cm.
• Verwenden Sie ein scharfes Schnittmesser.
• Mahren Sie nicht, wenn das Gras feucht ist.
• Stellen Sie die maximale Motordrehzahl ein.
  -Bewegen Sie sich nur im Arbeitsstempo.
• Reinigen Sie den Mulchkeil, das Gehäuseinnere und das Schnittblatt regelmäßig.

Starten des Betriebs

6-1 Umrusten zum Mulchmacher

WARNING: Nur bei abgestelltem Motor und still

stehendem Schneidwerk.

1. Hebien Sie die wichtere Abdeckung an und entfernen Sie den Grasfänger.
2. Drucken Sie den Mulchkeil in das Deck. Verriegeln Sie den Mulchkeil mit der Taste in der Öffnung am Deck. (Abb. 17, Abb. 18)
3. Senken Sie die wichtere Abdeckung wieder ab. (Abb. 19)
4. Heben Sie die seitliche Klappe an und entfernen Sie den seitlichen Auswurfkanal.

6-2 Rückstellens für das Mähen mit seitlichem Auswurf

Nur bei still stehendem Motor und

Messerwerk!

1. Hebien Sie die wichtere Abdeckung an und entfernen Sie den Grasfänger.
2. Montieren Sie den Mulchkeil.
3. Hebien Sie die seitliche Klappe fur den seitlichen Auswurf an. (Abb. 20)
4. Montieren Sie die seitlicher Auswurfkanal für den seitlichen Auswurf am Aufhängebolzen der seitlichen Klappe. (Abb. 21)
5. Senken Sie die seitliche Klappe - die Klappe liegt auf dem seitlichen Auswurfkanal. (Abb. 22)

6-3 Mahren mit dem Grasfänger

WARNING: Nur bei gestoptem Motor und sindem Schnittmesser.

Zum Mähen mit dem Grasfänger entfernen Sie den Mulchkeil und den Auswurfkanal für denSECTIONn Auswurf und montieren Sie den Grasfänger.

1. Entfernen des Mulchkeils.

2. Hebien Sie die wichtere Abdeckung an und entfernen Sie den Mulchkeil.

3. Entfernen des Auswurfkanals für den beiden Auswurf.

4. Hebien Sie die seitliche Klappe an und entfernen Sieden seitlichen Auswurfkanal.

5. Die seitliche Klappe schlieft über eine Feder automatisch die Auswurföffnung am Gehäuse.

6. Reinigen Sie regelmäßig dieSELLTliche Klappe und die Auswurföffnung von Grasresten und festsitzendem Dreck.

7. Montieren des Grasfangers:

8. Einsetzen: Hebem Sie die wichtere Abdeckung an und haken Sie den Grasfänger halten am Maher ein.

9. Entfernen: Hebien Sie die wichtere Abdeckung an und entfernen Sie den Grasfänger.

7. BEDIENUNGSCANWEISUNGEN

7-1 VOR DEM STARTEN

Füllen Sie Benzin und Öl für den Motor nach, wie in dem separates Motorhandbuch zu Ihr hem Maher aufgeführrt. Lesen Sie alle Anweisungen aufmerksam. (Abb. 23, Abb. 24, Abb. 25, Abb. 26)

WARNING: Benzin ist leicht entzündlich.

Lagern Sie Benzin ausschließlich in darauf vorgesehenen. Kanistern.

Füllen Sie Benzin nur im Freien nach, bevor Sie den Motor starten und rauchen Sie damit nicht.

Entfernen Sie niemals den Tankdeckel und fullen Sie Benzin nach, wenn der Motor lauft oder heißt ist.

Falls Benzin auslauf, starten Sie den Motor nicht, sondern bewegen Sie den Maher aus thisem Bereich hereaus und vermeiden Sie strengstens jeder Art von Zündung, bis der Benzindampf verflogen ist.

Setzen Sie alle Deckel für den Benzintank und Kanister wieder fest auf.

Entfernen Sie das Benzin aus dem Tank, bevor Sie den Rasenmacher kippen, um die Schneidklinge zu warten oder Öl abzulassen.

WARNING: Tanken Sie niemals in Innenräumen

nach, bei laufenden Motor oder bei noch freißen Motor;
lassen Sie den Motor mindestens 15 Minuten nach dem Betrieb abkühlen.

7-2 SO STARTEN SIE DEN MOTOR UND SETZEN DIE SCHNEIDKLINGE EIN

1. Der Maher ist mit einer Gummimanschette über dem Ende der Zündkerze ausgestattet, damit die Metallschlaufe am Ende des Zündkerzenkabels (in der Gummimanschette) sicher über der Metallspitze der Zündkerze befestigt ist.
2. Wenn Sie den kalten oder warmen Motor starten, stellen Sie den Chokehebel auf eine beliebige Stellung zwischen der Position und der Position „Stellen Sie den Chokehebel während des Betriebs auf die Position (Abb. 27)
3. Greifen Sie hinter dem Maher stehend den Bremsregelgriff und halten Sieihn gegen den oberen Griff (siehe Abb. 28).
4. Greifen Sie den Startergriff undziehen Sieihn, wie in Abb. 28 dargestellt, Schnell nach oben. Bringen Sieihn langsam nach dem Starten des Motors zum Seilführungsbolzen zurück.

Lassen Sie den Bremsregelgriff los, um den Motor und die Schneidklinge zu stoppen.

Starten Sie den Motor vorsichtig entsprechend den Anweisungen und mit ausreichendem Abstand zwischen Füssen und Schneidklingen.

Kippen Sie den Rasenmaher nicht, wenn Sie den Motor starten. Starten Sie den Maher auf einer ebenen Fläche ohne hohes Gras oder Hindernisse.

Halten Sie ihre Höhe und Fuß von beweglichen Teilen fern. Starten Sie den Motor nicht, wenn Sie vor der Auswurföffnung stehen.

7-3 BEDIENUNG

Halten Sie den Bremsgriff während des Betriebs stets mit beiden Händen fest.

HINWEIS: Wenn Sie den Bremsgriff während des

Betriebs loslassen, stoppen der Motor und daher auch der Rasenmacher.

WARNING: Um unbeabsichtigtes Starten des

Rasenmachers zu verhindern, ist dieser mit einer Motorbremse ausgestattet, die zurückgezogen werden muss, bevor der Motor gestartet werden kann. Wenn der Motorsteuerhebel losgelassen wird, muss er zu seiner Ausgangsstellung zurückkehren, wodurch der Motor automatisch ausgeschaltet wird.

HINWEIS: Motorbremse (Bremsgriff): Benutzen

Sie den Hebel, um den Motor zu stoppen. Wenn Sie den Hebel loslassen, bleiben Motor und Messer automatisch stehen. Halten Sie den Hebel zum Mähen in der Arbeitsstellung. Bevor Sie mit dem Mähen beginnen, überprüfen Sie den Start/Stopp-Hebel mehrmals, um sicherzugehen, dass er ordnungsgemäß Funktioniert. Vergewissern Sie sich, dass der Spannseilzug reibungslos betätig wird werden kann (d. h. er bleibt nicht hangen und wird nicht geknickt).

7-4 SO STOPPEN SIE DEN MOTOR

ACHTUNG: Nach dem Stoppen des Motors dreht Schneidklinge für eineuge Sekunden weiter.

1. Lassen Sie den Bremsregelgriff los, um den Motor und die Schneidklinge zu stoppen. (Abb. 29)
2. Ziehen Sie das Zündkerzenkabel ab und erden Sie es, wie in dem separaten Motorhandbuch beschreiben, um ein versehentliches Starten des Motors eines nicht beaufsichtigten Mahers zu verhindern.

7-5 SELBSTFAHREN

Für PM4602SR

Greifen Sie den Selfbstahrgriff. Daraufhin bewegt sich der Rasenmacher selbstätig mit einer Geschwindigkeit von ca. 3,6 km/h (Abb. 30), vorwärts; beim Loslassen des Selfbstahrgriffs stoppt der Rasenmacher seine Fahrt.

Fur PM-4602 S3C,PM-5102 S3C

Der Rasenmaher verfügbar über die Möglichkeit zum Einstellen der Geschwindigkeit in 3 Stufen von 3,0km / h bis 4,5km / h .

Stufe, die langsamste Stufe; Stufe, „ die schnellste Stufe. (Abb. 31)

Gehen Sie wie folgt vor:

1. Lassen Sie den Selfstafhr Griffin los; der Rasenmacher stoppt.
2. Stellen Sie die gewünschte Geschwindigkeit ein. (Abb. 31)
3. Betätigen Sie den Selfbstahrgriff, um weiter zu mahren. (Abb. 30)

ACHTUNG: Dieder Rasenmacher ist für das

Mähen von in Wohngedenden üblichem Rasen mit einer Höhe von max. 250 mm vorgesehen.

Verwenden Sie diesen Rasenmacher nicht zum Mahren von ungewöhnlich hohem und trockenem oder feuchtem Gras (z. B. von Weidewiesen) oder zum Mahren durch Laubhaufen. Anderenfalls kann es zum Anstauen von Gras und Laub am Mahwerk kommt oder Gras und Laub können mit dem Auspuff in Kontakt kommt und sich entzünden.

7-6 FÜR BESTÉ ERGEBNISSE BEIM MÄHEN

Entfernen Sie Fremdkörper vom Rasen. Vergewissern Sie sich, dass keine Steine, Stöcke, Kabel oder Fremdkörper auf dem Rasen herumliegen, die versehentlich vom Maher in eine beliebige Richtung Herausgeschleudert werden und schwere Verletzungen des Bedieners oder anderer Personen oder Sachschäden verursachen konnten. Mahen Sie kein feuchtes Gras. Mahen Sie für ein effektives Mahen kein feuchtes Gras, da dies zum Klumpen an der Deckunterseite neigt und ein richtig Mahen des Grasschnits verhindert. Schneiden Sie nicht mehr als 1/3 der Grashöhe ab. Für das Mahen wird das Abmahen von 1/3 der Grashöhe empfohlen. Die Vorschubgeschwindigkeit muss so angepasst werden, dass der Grasschnitt gleichmäßig auf den Rasen ausgeworfen werden kann. Vor allem beim Schneiden von dickem Gras wird eine der langsamsten Geschwindigkeiten genutzt werden müssen, um einen

sauberen, gut gemähten Schnitt zu erhalten. Beim Mahren von langem Gras müssen Sie den Rasen möglicherweise in zwei Durchgangen mahren; mahren Sie im ersten Durchgang 1/3 der Grashöhe ab und im zweiten Durchgang ein weiteres Drittel und möglicherweise in einem anderen Verlaufsmuster. Durch leichtes Überlappen jedem Durchgangs können Sie alle vereinzelten, auf dem Rasen verbliebenen Schnitte bereinigen. Der Mähr sollen stets bei Vollgas betrieben werden, um den besten Schnitt zu erhalten und ein effektives Mahren zu erreichen. Reinigen Sie die Deckunterseite. Reinigen Sie nach jeder Verwendung die Schneiddeckunterseite, um die Ansammlung von Gras zu vermeiden, wodurch ein ordentliches Mulchen verhindert werden konnte. Mahren von Blättern: Das Mahren von Blättern kann für ihren Rasen auch von Vorteil sein. Vergewissern Sie sich vor dem Mahren von Blättern, dass diese trocken sind und nicht zu dick auf dem Rasen liegen. Warten Sie nicht, bis alle Blätter von den Bäumen gefallen sind, bevor Sie mahren.

WARNING: Falls der Mather auf einen

Fremdkörper schlägt, stoppen Sie den Motor. Ziehen Sie das Kabel von der Zündkerze, überprüfen Sie den Maher gründlich auf Beschädigungen und reparieren Sie Schäden, bevor Sie den Maher neu starten und weiter betreiben. Übermäßige Vibrationen des Mabers während des Betriebs sind Anzeichen eines Schadens. Der Maher sollte umgehend überprüft und repariert werden.

7-7 GRASFÄNGER

An der Oberseite des Grasfängers ist eine Füllstandsanzeige angebracht, die他们在Zeigt, ob der Fänger leer oder voll ist (Abb. 32, Abb. 33):

Die Füllstandsanzeige wird durch Luft nach oben gedrückt, wenn der Fänger während des Mahens noch nicht voll ist. (Abb. 33)
- Wenn der Fänger voll ist, klapt die Anzeige nach unten; wenn dies geschieht, unterbrechen Sie sofort den Mahvorgang und leeren Sie den Fänger. Stellen Sie safer, dass er sauber ist und dass Luft durch das Maschenwerk gelangt. (Abb. 32)

WICHTIG

Wenn die Öffnungen an der Anzeige stark verschmutzt sind, wird die Anzeige nicht nach oben gedrückt. Reinigen Sie in dieser Fall sofort die Öffnungen an der Anzeige.

7-8 DECK

Die Unterseite des Mahwerks muss nach jeder Verwendung gereinigt werden, um ein Ansammeln von Grasschnitt, Blättern, Schmutz oder anderen Materialien zu verhindern. Falls sich Fremdkörper ansammeln können, wird Rost und Korrosion begunstigt und ein ordentliches Mulchen möglicherweise verhindert. Möglicherweise müssen Sie zum Reinigen des Decks den Maher kippen und mit einem geeigneten Werkzeug sauber kratzen. (Ziehen Sie auf jeder Fall das Zündkerzenkabel ab).

7-9 ANLEITUNGEN ZUR HÖHENEINSTELLUNG

ACHTUNG: Nehmen Sie niemals Einstellungen

am Rasenmáher vor, ohne dass Sie zuerst den Motor gestoppt und das Zündkerzenkabel abgezogen haben.

ACHTUNG: Stoppen Sie den Maher und ziehen

Sie das Zündkerzenkabel ab, bevor Sie die Schnitthöheändern.

Ihr Rasenmacher ist mit einem zentralen

Höheneinstellungshebel ausgestattet, über den Sie 8 Hohenpositionen einstellen können.

Die Höhe (der Schneidklinge über dem Boden) kann zwischen 25 mm und 70 mm eingestellt werden (8 Hohenstufen). (Abb. 34)

Die niedrigste Stufe: 25mm (Stufe 1), die hochste Stufe: 70mm (Stufe 8).

1. Stopen Sie den Maher undziehen Sie das Zündkerzenkabel ab,bevor Sie die Schnitthöhe andern.

2. Der zentrale Höheneinstellungenshebel bietet 8 verschiedene Höhenpositionen. (Abb. 34)

Zum Ändern der Schnitthöhe drucken Sie den Einstellungshebel in Richtung Rad und bewegen Sie diesen nach oben oder unter auf die gewünschte Höhe.

8. WARTUNGSANWEISUNGEN

ZündKERZE

Verwenden Sie für die Zündkerze nur originale Ersatzteile. Tauschen Sie für Beste Ergebnisse die Zündkerze alle 100 Betriebsstunden aus.

BREMSBELÄGE

Überprüfen und/oder ersetzen Sie die Motorbremsbeläge in regelmäßigen Wartungsintervallen. Nur Originalteile)dürfen als Ersatz verwendet werden.

9. SCHMIERUNGSANWEISUNGEN

ACHTUNG: TRENNEN SIE VOR

WARTUNGSARBEITEN DIE ZUNDKERZE AB.

1. RÄDER: Schmieren Sie die Kugellager in jedem Rad mindestens 1x in der Saison mit einem Leichtöl.
2. MOTOR: Halten Sie sich an die Schmierungsanweisungen im Motorhandbuch.

10. REINIGEN

ACHTUNG: Spritzen Sie den Motor nicht ab.

Wasser kann den Motor beschädigen und das Kraftstoffsystem verunreinigen.

1. Reiben Sie das Deck mit einem trockenen Tuch ab.
2. Spritzen Sie unter das Mahwerk, indem Sie den Maher so kippen, dass die Zündkerze oben ist.

10-1 MOTORENLUFTREINIGER

ACHTUNG: Erlauben Sie nicht, dass Dreck und

Schmutz den Luftfilter verstopfen. Das

Luftreinigerelement des Motors muss nach 25 Stunden normalen Mahens gereinigt werden. Das

Schaumstoffelement muss regelmäßig gereinigt werden, wenn der Maher in trockenen und staubigen Bedingungen verwendet wird.

SO REINIGEN SIE DEN LUFTFILTER

1. Entfernen Sie die Schraube. (Abb. 35 für PM-4602 S3C und PM-5102 S3C)
2. Heben Sie die Lasche an die Filterkappe an. (Abb. 36 für PM462R und PM4602SR)
3. Entfernen Sie die Filterkappe.
4. Waschen Sie das Filterelement in Seifenwasser. VERWENDEN SIE KEIN BENZIN!
5. Lassen Sie das Luftreinigungselement an der Luft trocknen.
6. Geben Sie eine Tropfen SAE30-Öl auf den Schaumfilter und quetschen Sie überschüssiges Öl aus.
7. Setzen Sie den Filter wieder ein.
8. Schließen Sie den Filterdeckel.

HINWEIS: Tauschen Sie den Filter aus, falls dieser ausgefranst, verschlussen, beschädigt oder nicht zu reinigen ist.

10-2 SCHNEIDKLINGE

ACHTUNG: Trennen und erden Sie auf jeder Zündkerzenkabel, bevor Sie an der

Schneidklinge arbeiten, um ein versehentliches Starten des Motors zu verhindern. Schützen Sie ihre Hände mit Handschuhen oder einem Lappen, wenn Sie die Schneidklingen anfassen. Kippen Sie den Maher, wie in dem separaten Motorhandbuch angegeben. Entfernen Sie die Sechskantschraube und die Unterlegscheibe, welche die Schneidklinge und den Schneidklingenadapter auf der Motorwelle halten. Entfernen Sie die Schneidklinge und den Adapter von der Welle.

WARNING: Überprüfen Sie regelmäßig den

Schneidklingenadapter auf Risse, vor allem, wenn Sie einen Fremdkörper gestreift haben. Tauschen Sie bei Bedarf aus.

Für Beste Ergebnisse sollen die Schneidklinge scharf sein. Sie können die Klinge nachscharfen. Entfern den Sie sie dazu und schleifen oder feilen Sie die Schnittkante so nah wie möglich an der originalen Abfassung nach. Es ist extrem wichtig, dass jeder Schnittkante gleichmäßig abgetragen wird, um eine Schneidklingenunwucht zu vermeiden. Eine Schneidklingenunwucht führt zu übermögenschwingungen und eventueller Beschädigung von Motor und Maher. Wuchten Sie die Schneidklinge nach dem Scharfen sorgfältig aus. Balancieren Sie die Schneidklinge davon auf dem runden Teil eines Schraubendrehers. Entfern den Sie Material von der schwereren Seite, bis die Schneidklinge in der Balance ist. (Abb. 37)

Schmieren Sie vor der Wiedermontage der Schneidklinge und des Schneidklingenadapters die Motorwelle und die Innenfläche des Schneidklingenadapters mit Leichtöl. Setzen Sie den Schneidklingenadapter auf die Welle. Siehe Abb. 37. Setzen Sie die Schneidklinge mit der Teilenummer weg vom Adapter zeigend auf. Richten Sie die Unterlegscheibe über der Schneidklinge aus und setzen Sie die Sechskantschraube auf. Ziehen Sie die Sechskantschraube mit dem angegebenen Drehmoment an.

10-3 MONTAGEDREHMOMENT FÜR DIE SCHNEIDKLINGE

Ziehen Sie für einen sicheren Betrieb die Mittelschraube mit 40 Nm - 50 Nm fest. Prüfen Sie alle Muttern und Schrauben regelmäßig auf festen Sitz.

Nach einer längeren Verwendung, vor allem bei sandigen Böden, verschreiben die Schneidklinge und verliert ihre ursprüngliche Scharfe. Ein effiziente Mähen wird vermindert und die Klinge muss ausgetauscht werden. Verwenden Sie als Austausch ausschließlich eine genehmigte Ersatzschneidklinge. Mögliche Schäden aufgrund einer Schneidklingenunwucht liegen nicht in der Verantwortlichkeit des Herstellers.

Wenn Sie die Klinge tauschen, mussen Sie den auf der Klinge angegebenen Originaltyp wieder verwenden (DOLMAR 263001451 für PM462R/PM4602SR/PM-4602 S3C, DOLMAR 263002552 für PM-5102 S3C) (für die Bestellung der Klinge wenden Sie sich an ihren Handler vor Ort oder kontaktieren Sie uns Telefonisch, siehe Deckblatt).

10-4 MOTOR

Schlagen Sie im separaten Motorhandbuch die Wartungsanweisungen für den Motor nach.

Wechseln Sie das Motoröl wie in dem separates Motorhandbuch zu Ihrhem Maher aufgeführt. Lesen Sie alle Anweisungen aufmerksam durch und befolgen Sie diese.

Warten Sie den Luftreiniger unter normalen Bedingungen, wie im separaten Motorhandbuch angegeben.

Reinigen Sie diese unter extrem staubigen Bedingungen alle paar Stunden. Schlechte Motorleistung und Absaufen weisen gewöhnlich auf eine fällige Wartung des Luftreinigers hin.

Warten Sie den Luftreiniger wie in dem separates Motorhandbuch zu Ihr hem Maher aufgefuhrt.

Die Zündkerze muss sauber sein und der Abstand sollte 1x pro Saison eingestellt werden. Ein Austausch der Zündkerze wird zu Beginn jeder Mähsaison empfohlen. Den korrekten Steckertype und die Abstandsdaten finden Sie im Motorhandbuch.

Reinigen Sie den Motor regelmäßig mit einem Tuch oder einer Bürste. Halten Sie das Kühlsystem (Bereich des Geblasegehauses) sauber, um die richtige Luftzirkulation zu gewährleisten, die für die Leistung und die Lebenszeit des Motors wichtig ist. Entfernen Sie Gras, Schmutz und entflammbare Fremdkörper aus dem

Schalldampferbereich.

11. LAGERUNGSANWEISUNGEN (AUSSERHALB DER SAISON)

Die folgenden Schritte sollenn unternommen werden, um den Rasenmaher auf eine Lagerung vorzubereiten.

1. Leeren Sie den Tank nach dem letzten Mühen der Saison.

a) Leeren Sie den Benzintank mit einer Ansaugpumpe.

ACHTUNG: Lassen Sie das Benzin nicht in

geschlossenen Räumen, in unmittelbarer Höhe von Feuer usw. ab. Rauchen Sie nicht! Benzindämpfe können zu einer Explosion oder einem Brand führen.

b) Starten Sie den Motor und halten Sie ihn laufen, bis alles verbliebene Benzin verbraucht ist und er stehen bleibt.
c) Entfernen Sie die Zündkerze Füllen Sie mit einer Ölkanne ca. 20 ml Öl in die Brennkammer. Betätigten Sie den Starter, um das Öl gleichmäßig in der Brennkammer zu vertieren. Setzen Sie die Zündkerze wieder ein.

1. Reinigen und schmieren Sie den Rasenmaher sorgfältig, wie unter

"SCHMIERUNGSCANWEISUNGEN" beschrieben.

1. Schmieren Sie die Schneidfläche zur Vermeidung von Korrosion leicht ein.
2. Bewahren Sie den Rasenmacher in einem trockenen, sauberen und frostgeschützten Raum außerhalb der Reichweite von unauthorisierten Personen auf.

ACHTUNG: Der Motor muss vor der Lagerung

desRasenmachersvolligabgekuhlstein.

HINWEIS:

• Wenn Antriebsaggregate jeglichen Types in einem unbelufteten oder Materiallagerhaus gelagert werden.
• Achten Sie auf einen Rostschutz der Maschine. Tragen Sie ein Leichtöl oder Silikon auf die Maschine auf, vor allem auf Kabel und alle sich bewegenden Teile.
• Achten Sie darauf, Kabel nicht zu biegen oder zu knicken.
• Falls das Starterteil von der Seilführung am Griff abgetrennt wird,ziehen Sie das Zündkerzenkabel ab und erden Sie es. Drucken Sie den Schneidklingenregelgriff undziehen Sie das Starterteil langsam aus dem Motor.Schieben Sie das Starterteil in den Seilführungsbolzen am Griff.

Transport

Stellen Sie den Motor ab, und setzen Sie ihn abkühlen. Ziehen Sie dann das Zündkerzenkabel ab, und entleeren Sie den Kraftstofftank gemäß den Anweisungen im Motorhandbuch. Stellen Sie safer, dass das Schneidglied nicht verbogen oder beschädigt wird, wenn Sie den Rasenmäher über Hindernisse schieren.

12. PROBLEMBEHEBUNG

PROBLEM MÖGLICHE		HE URSACHE KORREKTURMASSNAHME
Motor startet nicht.	Gashebel nicht in der richtigen Position für die vorherrschemden Bedingungen.	Bewegen Sie den Gashebel in die richtige Position.
	Benzintank ist leer.	Füllen Sie den Tank mit Kraftstoff: siehe MOTOR-BETRIEBSANLEITUNG.
	Luftreinigungselement ist verschmutzt.	Reinigen Sie das Reinigungselement: siehe MOTOR-BETRIEBSANLEITUNG.
	Zündkerze ist lose. Ziehen Sie die Zündkerze mit 25 bis 30 Nm fest.	Installieren Sie eine neue Zündkerze mit korrektem Abstand: siehe MOTOR-BETRIEBSANLEITUNG.
	Zündkerzenkabel ist lose oder vom Stecker abgetrennt.	Entfernen Sie das Luftreinigungselement undziehen Sie das Starterteil kontinuierlich, bis der Vergaser sich selbst leert und setzen Sie das Luftreinigungselement wieder ein.
	Abstand der Zündkerze ist nicht korrekt.	Defektes Zündungsmodul. Wenden Sie sich an den Kundendienst.
Motor kann nur schwierig gestartet werden oder verliert an Leistung.	Schmutz, Wasser oder abgestandenes Benzim im Tank.	Lassen Sie das Benzim ab und reinigen Sie den Tank. Füllen Sie sauberes und frisches Benzin nach.
	Belüftungsloch im Benzintankdeckel ist verstopf.	Reinigen Sie den Tankdeckel oder ersetzen Sieihn.
	Luftreinigungselement ist verschmutzt.	Reinigen Sie das Luftreinigungselement.
Motor lauft unstet.	Zündkerze ist defekt.	Installieren Sie eine neue Zündkerze mit korrektem Abstand: siehe MOTOR-BETRIEBSANLEITUNG.
	Abstand der Zündkerze ist nicht korrekt.	Stellen Sie den Abstand zwischen den Elektroden auf 0,7 bis 0,8 mm ein.
	Luftreinigungselement ist verschmutzt.	Reinigen Sie das Reinigungselement: siehe MOTOR-BETRIEBSANLEITUNG.
Motorleerlauf zu gering.	Luftreinigungselement ist verschmutzt.	Reinigen Sie das Reinigungselement: siehe MOTOR-BETRIEBSANLEITUNG.
	Luftschlitze in Motorabdeckung sind blockiert.	Entfernen Sie Fremdkörper aus den Schlitzen.
	Kühllamellen und Luft durchgänge unter dem Gebläsegehause des Motors sind blockiert.	Entfernen Sie die Fremdkörper aus den Kühllamellen und Luft durchgänge.
Motor setzt bei hoher Drehzahl aus.	Abstand zwischen Elektroden der Zündkerze ist zu eng.	Stellen Sie den Abstand zwischen den Elektroden auf 0,7 bis 0,8 mm ein.
Motor überhützt.	Kühlluftstrom ist eingeschränkt.	Entfernen Sie alle Fremdkörper aus den Schlitzen in der Abdeckung, Gebläsegehause und Luft durchgänge.
	Fehlerhafte Zündkerze.	Installieren Sie die Original-Zündkerze und die Kühllamellen am Motor.
Mäher vibriert abnormal.	Schnittbaugruppe ist lose. Ziehen Sie schädigkeit.	die Schneidklinge fest.
	Schnittbaugruppe ist nicht ausgewuchtet.	Wuchten Sie die Schneidklinge aus.

13. UMWELT

Solle ihre Maschine nach langem Gebrauch ausgetauscht werden, geben Sie diese nicht zum Hausmüll, sondern entsorgen Sie sie umweltfreundlich und sicher.

14. EG-KONFORMITÄTSERKLÄRUNG

Nur für europäische Länder Die EG-Konformitätserklarung ist als Anhang A in dieser Bedienungsanleitung enthalten.

ITALIANO

4. TECHNISCHE GEGEVENS

Model PM462R	M4602SR PM-4602 S3C	PM-5102 S3C
Motortype	B&S 675EXi-serie, ReadyStart	B&S 675EXi-serie, ReadyStart	B&S 750EX-serie, ReadyStart	B&S 750EX-serie, ReadyStart
Zelfrijdend Nee Ja Ja Ja
Cilinderinhoud 163 cm	3	163 cm3	161 cm3	161 cm3
Nominaal vermogen	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Maaibreedte	460 mm	460 mm	460 mm	510 mm
Nominaal toerental	2.800/min	2.800/min	2.800/min	2.800/min
Inhoud brandstoftank	1,0 liter	1,0 liter	1,0 liter	1,0 liter
Inhoud olietank	0,47 liter	0,47 liter	0,6 liter	0,6 liter
Inhoud van grasopvangbak	60 liter	60 liter	60 liter	65 liter
Nettogewicht	30 kg	32,5 kg	35 kg	38 kg
Maaihoogteregeling	25-70 mm, 8 standen	25-70 mm, 8 standen	25-70 mm, 8 standen	25-70 mm, 8 standen

Model	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Geluidsdrukniveau terplaatse van de gebruiker(Volgens EN ISO 5395-1 Annex F en EN ISO 5395-2, EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Gemeten geluidsvermogenniveau	94,0 dB (A)K=1,80 dB (A)	94,0 dB (A)K=1,80 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
Gegarandeerdgeluidsvermogenniveau(Volgens 2000/14/EG)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Trillingen(Volgens EN ISO 5395-1 Annex G en EN ISO 5395-2)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

7-3 TIJDENS HET GEBRUIK

BEMÄRK: Motorbremse (bremsehandtag) :

2. YLEISIA TURVAOHJEITA
