PM462R - Ruohonleikkuri DOLMAR - Ilmainen käyttöohje ja opas

Tuotetyyppi	Polttomoottorikäyttöinen ruohonleikkuri
Merkki	Dolmar
Malli	PM462R
Leikkuuleveys	460 mm
Leikkuukorkeus	25 - 70 mm (8 asentoa)
Moottorin tyyppi	B&S 675EXi, ReadyStart
Moottorin iskutilavuus	163 cm³
Nimellisteho	2,6 kW
Terän pyörimisnopeus	2 800 r/min
Itsekulkeva	Ei
Polttoainesäiliön tilavuus	1,0 L
Öljysäiliön tilavuus	0,47 L
Korinkeräyssäkin tilavuus	60 L
Nettopaino	30 kg
Äänenpainetaso (käyttäjän korvalla)	84,3 dB(A) (K=3 dB(A))
Taattu äänitehotaso	96 dB(A)
Tärinä (kahva)	5,18 m/s² (K=1,5 m/s²)
Leikkaustoiminnot	Takakeräys, silppuaminen, sivulleheitto
Ohjaustangon säätö	Kokoontaitettava ja kallistettava (-15° / 0° / 15°)
Huolto	Puhdista terä jokaisen käytön jälkeen; ilmansuodatin: puhdistus 25 tunnin välein
Turvallisuus	Teräjarru turvakahvalla, automaattinen moottorin pysäytys
Varaosat	Terä DOLMAR 263001451, sytytystulppa, ilmansuodatin

Usein kysytyt kysymykset - PM462R DOLMAR

Kuinka käynnistää Dolmar PM462R -ruohonleikkurin moottori?

Varmista, että kuristinvipu on oikeassa asennossa. Pidä jarrukahvaa yläohjaustankoa vasten. Vedä käynnistyskahvasta. Vapauta jarrukahva pysäyttääksesi moottorin.

Kuinka säätää leikkuukorkeus?

Pysäytä moottori ja irrota sytytystulppa. Käytä keskeltä säädettävää vipua: vedä sitä kohti pyörää, nosta tai laske valitaksesi 8 asennon välillä, 25 mm (asento 1) - 70 mm (asento 8).

Kuinka puhdistaa ilmansuodatin?

Poista suodattimen kansi. Pese vaahtomuoviosat saippuavedellä (älä käytä bensiiniä). Kuivaa, sitten kostuta muutamalla pisaralla SAE30-öljyä. Kokoa takaisin. Suorita tämä puhdistus 25 käyttötunnin välein.

Kuinka vaihtaa ruohonleikkurin terä?

Irrota sytytystulppa. Kallista ruohonleikkuria. Poista kuusiokoloruuvi ja aluslevy. Vaihda terä DOLMAR 263001451 -osakoodiin. Kiristä ruuvi 40-50 Nm.

Moottori ei käynnisty, mitä tehdä?

Tarkista polttoainetaso ja ilmansuodattimen kunto. Varmista, että sytytystulppa on kunnolla liitetty ja että elektrodiväli on 0,7-0,8 mm. Jos moottori on hukkunut, poista ilmansuodatin ja vedä käynnistimestä useita kertoja.

Kuinka käyttää silppuamistilaa?

Moottori ja terä pysäytettyinä. Poista keräyssäkki. Työnnä silppuamistulppa koneistoon ja lukitse se painikkeella. Sulje takakansi. Palataksesi keräykseen, poista tulppa ja asenna säkki.

Kuinka tyhjentää keräyssäkki?

Nosta takakansi, irrota säkki. Tyhjennä se. Tason ilmaisin laskee, kun säkki on täynnä. Puhdista ilmaisimen aukko säännöllisesti.

Kuinka säilyttää ruohonleikkuri talven yli?

Tyhjennä polttoainesäiliö. Käytä moottoria, kunnes se sammuu. Poista sytytystulppa, kaada 20 ml öljyä palotilaan, käytä käynnistintä, asenna sitten sytytystulppa takaisin. Puhdista ja voitele ruohonleikkuri. Varastoi kuivassa ja jäätymättömässä tilassa.

Mitä moottoriöljyä käyttää?

Käytä laadukasta SAE30-öljyä. Katso moottorin käsikirjasta suositeltu viskositeetti lämpötilan mukaan. Öljysäiliön tilavuus on 0,47 L.

Kuinka tarkistaa öljytaso?

Aseta ruohonleikkuri tasaiselle alustalle. Poista öljymittari (öljyn täyttökorkki/mittari), pyyhi se, ruuvaa se takaisin kiristämättä täysin. Poista uudelleen: tason tulee olla Min- ja Max-merkkien välissä. Lisää öljyä tarvittaessa.

KÄYTTÖOHJE PM462R DOLMAR

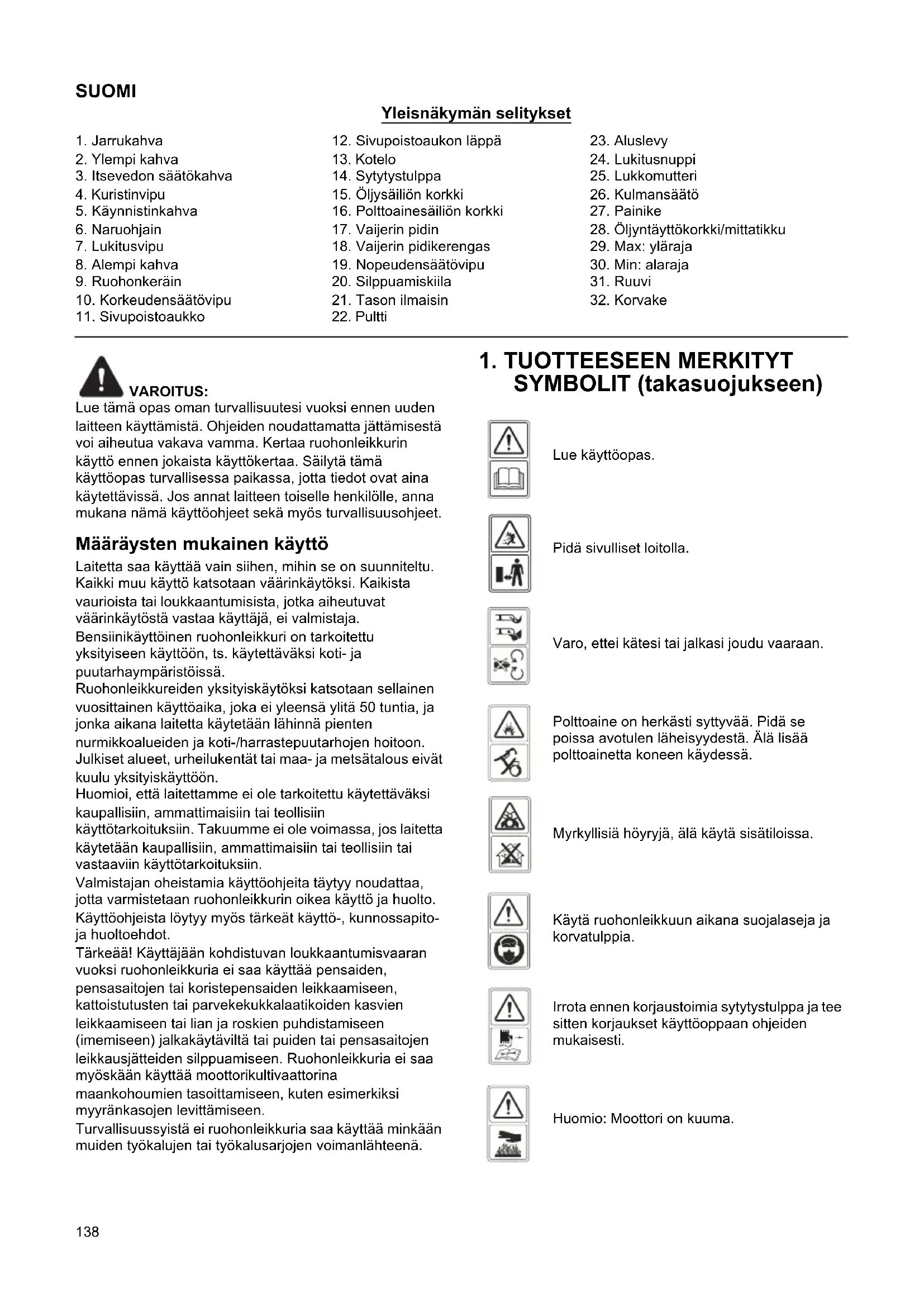

Yleisnakymän selykset

1. Jarrukahva	12. Sivupoistoaukon lappä	23. Aluslevy
2. Ylempi kahva	13. Kotelo	24. Lukitusnuppi
3. Itsevedon säätokahva	14. Sytytystulppa	25. Lukkomutteri
4. Kuristinvipu	15. Öljysäiliön korkki	26. Kulmansäätö
5. Käynnistinkahva	16. Poltoainesäiliön korkki	27. Painike
6. Naruohjain	17. Vaijerin pidin	28. Öljyntäytökorkki/mittatikku
7. Lukitusvipu	18. Vaijerin pidikerengas	29. Max: yläraja
8. Alempi kahva	19. Nopeudensäätövipu	30. Min: alaraja
9. Ruohonkeräin	20. Silppuamiskila	31. Ruuvi
10. Korkeudensäätövipu	21. Tason ilmaisin	32. Korvake
11. Sivupoistoaukko	22. Pultti

VAROITUS:

Lue täm opas oman turvallisuutesi vuoksi ennen uuden laitteen kayttamista. Ohjeiden noudattamatta jattamisestä voi aiheutua vakava vamma. Kertaa ruhonleikkurin kayttö ennen jokaista kayttokertaa. Sailytä täm kayttoopas turvallissessa paikassa, jotta tiedot ovat aina kaytettavissä. Jos annat laitteen toiselle henkilolle, anna mukana namä kayttöohjeet sekä myos turvallusuohjeet.

Märäysten mukainen käytto

Laitetta saa käyttaa vain sihen, mihin se on suunniteltu. Kaikki muu käytto katsotaan väränkäytöksi. Kaikista vauroiista tai loukkaantumisista, jotka aiheutuvat väränkäytosta vastaa käytäja, ei valmistaja. Bensiinikäytöinen ruohonleikkuri on tarkoitetu yksityiseen käytöön, ts. käytettaväksi koti- ja puutarhaymparistössä.

Ruohonleikkureiden yksityiskaytoksi katsotaan sellainen vuosittainen kayttoaika, joka ei yleensä ylitä 50 tuntia, jajonka aikana laitetta kaytetaän lahinnä pienten nurmikkoalueiden ja koti-/harrastepuutarhojen hoitoon. Julkiset alueet, urheilukentät tai maa- ja metsatalous eivat kuulu yksityiskayttoön.

Huomioi, etta laitettamme ei ole tarkoitettu kaytettavaksi kaupalliin, ammattaisin tai teollisiin kayttotarkoituksiin. Takuumme ei ole voimassa,Jos laitetta kaytetaan kaupalliin, ammattaisin tai teollisiin tai vastaaviin kayttotarkoituksiin.

Valmistajan oheistamia käyttoohjeita taytyy noudattaa, jotta varmistetaan ruohonleikkurin oikea käytto ja huolto. Käyttoohjeista loytyy myös tärkeät käytö-, kunnossapitoja huoltoehdot.

Tärkeä! Käytäjän kohdistuvan loukkaantumisvaaran vuoksi ruohonleikkuria ei saa käytä pensaiden, pensasaitojen tai koristepensaiden leikkaamiseen, kaltoistutsten tai parvekeukkkalaatikoiden kasvien leikkaamiseen tai lian ja roskien puhdistamseen (imemiseen) jalkakäytäviltä tai puiden tai pensasaitojen leikkausjätteiden silppuamiseen. Ruohonleikkuria ei saa myöskään käytä moottorikultivaattorina maankohoumien tasoittamiseen, kuten esimerkiki smyrrankasojen levittämseen.

Turvallisuussyistä ei ruohonleikkuria saa kayttta minkaan muiden tyokalujen tai tyokalusarjojen voimanlahteena.

1. TUOTTEESEEN MERKITYT SYMBOLIT (takasuojukseen)

Lue kayttoopaas.

Pidä sivulliset loitolla.

Varo, ettei katesi tai jalkasi joudu vaaraan.

Polttoaine on herkästi syttyvää. Pidä se poissa avotulen liaheisyydestä. Alä lisäa polttoainetta koneen kaydessä.

Myrkyllisia hóryjä, álä käytä sisātiloissa.

Käytä ruohonleikkuun aikana suojalaseja ja korvatulppia.

Irrota ennen korjaustoimia sytytystulppa ja tee sitten korjaukset kayttooppaan ohjeiden mukaisesti.

Huomio: Moottori on kuuma.

VAROITUS: Bensiinikayttoisiä tyokaluja

käytettäessä on vakavan henkilövahingon ja laitteen vioittumisen välttämiseksi aina huolehdtava muun muassa seuraavista perusvarotoimista. Lue näm öhjeet kokonaisuudessaan, ennen kuin käytät tuotetta, ja sailytä ne tulevaa tarvetta varten.

VAROITUS: Tämla laite tuottaa toimiessaan

sahkomagneettisen kentän. Tämä kenttä voi tietyissä oloissa hairirita aktivisia tai passivisia laaketietellisiapuvalineita. Vakavan vammautumisen tai jopa kuoleman vaaran takia suosittelemme, etta tallaisia apuvalineita kayttavat henkilot varmistavaten taman laitteen kayttamista laakäriltaan tai apuvalineensa valmistajalta, etta laitteen kayttaminen on turvallista.

Käyttoön perehtyminen

• Lue ohjeet huolellisesti. Perehdy laitteen saatimiin ja asianmukaiseen kayttoën. Opettele sammuttamaan moottori nopeasti.
  Käytä ruohonleikkuria vain sen suunniteltuun käytötarkoituksen eli nurmikon leikkaamiseen ja leikatun ruohon keräamiseen. Muunlainen käytö voi olla vaarallista ja vioittaa laitetta. Esimerkkejä vaäränlaisesta käytõsta:

• ihmisten tai elänten kuljettaminen laitteella;

• laitteen käytäminen kulkuvalineenä;
  -kuormien vetaminen tai tyontaminen laitteella;
• laitteen käytäminen lehtien tai roskien kerämiseen;
• laitteen käytäminen pensasaitojen tai muun kasvillisuuden kuin ruohon leikkaamiseen;
• usean ihmisen toimiminen laitteen käytäjänä samanaikaisesti;

• terien käytäminen muulla pinnalla kuin ruohikolla.

• Älä anna lasten tai näihin ohjeisiin perehtymattömien henkilöiden käyttaa ruohonleikkuria. Paikallisissa märäysissä saatetaan asettaa laitteen käytolle vahimmäsikäraja.

• Alä koskaan käytä ruohonleikkuria seuraavissa tilanteissa:

• Lahistollä on muita henkilöitä (etenkin lapsia) ja lemmikkieläimiä;

• Käytäjä on on läkityksen tai muiden reactio- ja keskittymiskyka heikentävien aineiden vaikutuksen alainen.

• Muista, etta käytäja vastaa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuudelleen.

• Kayttäjen tãytyy saada kunnollinen koulutus koneen kãytõsta, sãadöistä ja toiminnasta, mukaan lukien kielletyistä toiminnoista.

Valmistelutoimet

• Käytä ruoho leikatessasi aikana aina tukevia jalkineita ja pitkiä housuja. Älä käytä laitetta paljain jaloin tai sandaalit jalassa.

• Tutki leikattava alue huolellisesti ja poista kaikki sellaiset esineet ja kappaleet, kuten kivet, lelut, kepit ja rautalangat, jotka voivat sinkoutua koneesta.

• VARIOITUS - Bensiini on erittain helposti syttyvää.

• Säilytä poltoaine tarkoitukseen suunnitelluissa astioissa.

• Tankkaa aina ulkoilmassa äläkä tupakoi tankkauksen aikana.
• Lisää poltoaine ennen moottorin käynnistämista.
  Älä koskaan avaa poltoainesällön korkkia tai lisää polittoainetta, kun moottori käy tai on vielä kuuma.
• Jos bensiiniä laikkyy, alä yritä käynnistäa moottoria vaan siirrä kone pois laikkymisalueelta ja välta syttymislähteiden tuomista sen lähistolle, kunnes bensiinihöyrt ovat hahtuneet.
• Sulje poltoainesäiliöden ja -astioiden korkit huolellisesti.

Vaihda voittuneet aanenvaimentimet.

• Tarkista ennen käytöä silmämäräiseesti, etta terat, terien pultit ja leikkuuyksikkö eivät ole kuluneet tai vauroituneet. Vaihda kaikki viottuneet tai kuluneet terät ja pultit yhdellä kertaa.
• Tarkista sännöllisesti, etta kaikki käynnistyksen estolukitukset ja käynnistyskahvat toimivat kunnolla.

Käytto

• Älä käytä moottoria suljetussa tilassa, johon voi kertyä vaarallisia hakäkaasuja.
• Älä käytä konetta vasyneenä, sairaana tai alkoholin tai läkkeiden vaikutuksen alaisena.
• Varoitus! Älä käytä ruohonleikkuria, jos ukonilma on tulossa.
• On suositeltavaa rajoittaa käytöäikaa melun ja tärinän aiheuttamien haittojen minimoimiseksi.
• Ole varovainen, jos käytät ruohonleikkuria rinteissä tai lahellä jyrkanteitta, ojia tai penkereitta.
  Leikkaa vain paivänvalossa tai kirkkaassa keinovalossa.
  Välta marän nurmikon leikkaamista mahdollisuuksien mukaan.
• Varmista aina tukeva jalansija, kun leikkaat nurmikkoa rinteessä.
  Kävele,äläjuokse.
  Leikkaa nurmikko rinteessä aina poikittaisuuntaan, alä koskaan ylos ja alas.
• Ole erityisen varovainen vaihtaessasi suuntaa rinteissä.
• Älä leikkaa nurmikkoa liian jyrkissä rinteissä.
• Ole erityisen varovainen käntäessäti tai vetäessäri ruohonleikkuria itseasi kohti.
• Pysäytä terä(t),Jos ruohonleikkuria on tarpeen kallistaa ruohottomia alueita ylitettaessä, sekä silloin, kun siirät sitä leikattavalle nurnialueelle ja takaisin.
• Alä koskaan käytä ruohonleikkuria, jos suojukset ovat vioittuneet tai jos turvalaitteet, kuten kivisuojat ja/tai ruohonkeräimet, eivat ole paikallaan.
• Huomio: Ruohonleikkuria ei saa käytta ilman joko ruohonkeräintä tai paikoillaan olevaa itsestään sulkeutuvaa poistoaukon suojusta.
• Alä muuta moottorin nopeudensäätimen asetuksia tai käytä moottoria ylikierroksilla.
• Alä muuta tai peukaloi mitään sinetöityjä saatöjä moottorin kierrosluvun ohjaukssaa.
• Ruohonleikkurin turvajärestelmiin tai turvatoimintoihin ei saa koskea, eikä niitta saa poistaa käytösta.
• Vapauta kaikki terat ja käytökytkimet ennen moottorin käynnistystä.

Käynnistä moottori varovaisuutta noudattaen ja ohjeiden mukaisesti ja pidä jalkasi poissa terien ulottuvila.
- Älä kallista ruohonleikkuria moottoria käynnistäessäsi.
- Alä kaynnistā moottoria seisoessasi poistokourun edessä.
- Älä pane kasiäsi tai jalkojasi pyörivien osien alle tai lahelle. Jatä poistoaukko aina esteettömäksi.
- Alä nosta tai kuljeta ruohonleikkuria moottorin kāydessa.
- Pysäytä moottori ja irrota sytytystulpan johto, varmista, että kaikki liikkuvat osat ovat tāysin pysähtyneet ja irrota mahdollinen avain seuraavissa tilanteissa:

• ennen tutkeumien selvittämista tai kourun puhdistamista
• ennen ruohonleikkurin tarkastamista, puhdastamasta tai kunnossapitoa
• laitteen osuttua vierasesineeseen. Tarkasta ruohonleikkuri vaurioiden varalta ja korjaa mahdolliset viat, ennen kuin kaynnistat sen uudelleen

• jos ruohonleikkuri alkaa tärista epanormaalisti (tutki heti tarin syy).

• Pysäytä moottori ja irrota sytytystulpan johto, varmista, etta kaikki likkuvat osat ovat tāysin pysähtyneet ja irrota mahdollinen avain seuraavissa tilanteissa:

• aina, kun poistut ruohonleikkurin luota

• ennen tankkausta.

Vahennä kaasa moottoria pysayttäessä. Jos moottorissa on sulkuventtiili, sulje poltoaineen syötö, kun lopetat leikkaamisen.
- Käytä ruohonleikkuria ainoastaan sen suunniteltuun käytötarkoituksen eli nurmikon leikkaamiseen ja leikatun ruohon keräämseen. Muunlainen käytö voi olla vaarallista ja vioittaa laitetta.

Kunnossapito ja säilytys

• Varmista leikkurin käytöturvalinen kunto tarkistamalla, etta kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni.
• Jos polttoainesäiliössä on polttoinetta, alä sailytä ruohonleikkuria tilassa, jossa hóryrt voivat joutua kosketukseen avotulen tai kipinöiden kanssa.
• Anna moottorin jäähtyä, ennen kuin siirrat laitteen suljettuun varastoon; Puhdista ja huolla ruohonleikkuri ennen saïlytkseen laittoa.
  Vahentaaeksisi tulipalon vaaraa pidmoottori, aanenvaimennin, akkutila ja poltoainee sailytysalue puhtaana ruohosta, lehdistä ja ylimäräisesta rasvasta.
• Tarkasta ruohonkerain sännöllisesti kulumisen ja vaurioiden varalta.
  Vaihda kuluneet tai vioittuneet osat turvallisuussyista.
• Jos poltoainesäiliö on tarpeen tyhjentäa, tee se ulkona.
• Epäasianmukainen huolto, vaatimusten vastaisten varaosien käytäminen tai turvalaitteiden poistaminen tai muuntaminen voi vauroiittaa ruohonleikkuria ja aiheuttaa käytäjälle vakavan vamman.
• Käytä vain valmistajan suosittelemia teriä ja varaosia. Muiden kuin alkuperäisten osien käytäminen voi vauroittaa konetta ja aiheuttaa käytäjälle vamman. Pidä ruohonleikkuri hyvüssa toimintakunnossa.
• Ota yhteys huoltolikkeeseen, jos terän pysäytyslaite eit toimi.

Kuljetus ja käsittely

• Muista seuraavat seikat aina, kun käsittelet, nosat, kuljetat tai kallistat laitetta:

• Käytä tukevia työkasineita;

• Tartu laitteeseen kohdista, joista saa tukevan otteen, ja ota huomioon laitteen paino sekä painon jakautuminen;

• Käytä apuna riittävän montaa henkilöä laitteen paino ja laitteen tai säilytyspaikan ominaisuudet huomioon ottaen.

• Kiinnitä laite kuljetuksen ajaksi tukevasti köysin tai ketjuin.

VAROITUS: Älä koske pyörivään terään.

VAROITUS: Tankkaa hyvin tuuletetussa tilassa

moottorin ollessa pysaytetytna.

3. OSIEN KUVAUS (kuva 1, kuva 2, kuva 3, kuva 4)

Mukaan Lukien

A: Sytytystulppa-avain

4. TEKNISET TIEDOT

Malli PM462R PM M4602SR PM-4602 S3 C PM-5102 S3C
Moottorin typpi	B&S 675EXi-sarja, ReadyStart	B&S 675EXi-sarja, ReadyStart	B&S 750EX-sarja, ReadyStart	B&S 750EX-sarja, ReadyStart
Itsevetävä Ei Kyllä Kyllä Kyllä
Moottorin tilavuus 163 cm	3	163 cm3	161 cm3	161 cm3
Nimellisteho	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Terän leveys	460 mm	460 mm	460 mm	510 mm
Nimellisnopeus	2 800/min	2 800/min	2 800/min	2 800/min
Poltoainesäiliön tilavuus	1,0 L	1,0 L	1,0 L	1,0 L
Öljysäiliön tilavuus	0,47 L	0,47 L	0,6 L	0,6 L
Ruohonkerämen tilavuus	60 L	60 L	60 L	65 L
Nettopaino	30 kg	32,5 kg	35 kg	38 kg
Korkeuden säätö	25–70 mm, 8 asentoa	25–70 mm, 8 asentoa	25–70 mm, 8 asentoa	25–70 mm, 8 asentoa

Malli	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Taattu äenepainetaso käytäjän kohdalla(standarden EN ISO 5395-1 liite F, EN ISO 5395-2 ja EN ISO 4871 mukaan)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Mitattu änitehotaso	94,0 dB (A)K=1,80 dB (A)	94,0 dB (A)K=1,80 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
Taattu änitehotaso(direktiivin 2000/14/EY mukaisesti)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Tärinä(standarden EN ISO 5395-1 liite G ja EN ISO 5395-2 mukaan)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. KOKOAMINEN

5-1 TAITTOKAHVAN KIINNITTÄMINEN

1. Kiinnita alempi kaskahva kahvan kiinnikkeeseen pultilla, aluslevyllä ja lukitusnupilla. (kuva 5)
2. Nosta lukitusvipuja ja kiinnita ylempi ja alempi kahva toisiinsa. (kuva 6)
3. Kiinnitā kahvat käytöasentoon painamalla lukitusvivut lukitusasentoon. (kuva 7)
4. Säädä kireys kiertämällä lukkomutteria sopivalla mutteriavaimella. (kuva 8)
5. Aseta kaapeli kahvan varren paallee. Kiinnitä se alemman kahvan keskikohdan ympärille vajerin pitimellä siten, etta vajeri tulee kahvan ulkosivulle. (kuva 9, kuva 10) Muussa tapauksessa vajeri voi joutua puristuksiin takakantta avattaessa/suljettaessa.

5-2 SÄTÄMINEN SOPIVAAN KULMAAN

1) Vedā lukitusvipu avausasentoon.
2) Kierra ylempää kahvaa kulmansaatomekanismilla haluamaasi kulmaan (-15^ 15^ ,kolme asentoa: -15^ / 0^ / 15^) kuvassa 11 esitetylla tavalla.
3) Kytke alempi ja ylempi kahva toisiinsa painamalla lukitusvipu suljettuun asentoon.

5-3 RUOHONKERÄIMEN ASENTAMINEN JA IRROTTAMINEN

1. Kiinnitys: Nosta takakantta ja kiinnitta ruohonkerain leikkurin taakse. (kuva 12, kuva 13, kuva 14)

2. Irrotus: Tartu takakanteen, nosta se ylos ja irrota sitten ruohonkeräin.

5-4 KÄYNNISTINKAHVA

Siirra kaynnistinkahva moottorista naruohjaimeen. (kuva 15)

5-5 LEIKKAUSKORKEUS

Paina vipu irti sātölovesta. Sādākorkeutta siirtamallāvipua eteen- tai taaksepān. (kuva 16, katso myös kohta 7-9)

6. TOIMINTA

Nämä ruohonleikkurit voi säätä toimimaan halutulla tavalla:

takeraïmellà varustetusta ruoholeikkurista

1. silppuavaksi ruohonleikkuriki tai
2. sivulle poistavaksi ruoholeikkuriki. Mitä silppuaminen tarkoittaa?

Silppuaminen tai bioleikkuu tarkoittaa, etta leikattu ruoho hiennonetaan silpuksi, joka palautetaan takaisin nurmikolle luonnonmukaiseksi ravinteekski.

Vihjeita silppuamiseen:

-Lyhennnurmikkoa enintaan 2 cm (6 cm:n korkuisesta 4cm:n korkuiseksi).
- Käytä terävää leikkuuteraa.
- Älä leikkaa markaa nurmikkoa.
- Aseta moottorin enimmäiskierrosnopeus.
- Etene normalailla tyoskentelynopeudella.

• Puhdista silppuamiskiila, kotelon sisäpuoli ja leikkuuterä saannöllisin valiajoin.

Käytön aloittaminen

6-1 Leikkurin säätäminen silppuavaksi

VAROITUS: Moottorin pitäa olla sammutettuna ja

leikkuuterän pysahydsissaa.

1. Nosta takakansi ja irrota ruohonkeräin.
2. Työnnä silppuamiskiila koteloon. Lukitse silppuamiskiila painikkeella kotelossa olevaan aukkoon. (kuva 17, kuva 18)
3. Laske takakansi uudelleen alas. (kuva 19)
4. Nosta sivupoistoaukon lappä ja irrota sivupoistoaukon ohjain.

6-2 Saataminen sivulta poistavaksi leikkuriksı

Vain kun moottori ja leikkuuterä ovat

pysahdyksissä!

1. Nosta takakansi ja irrota ruohonkeräin.
2. Kiinnitta silppuamiskila.
3. Nosta sivupoistoakon lappa. (kuva 20)
4. Kiinnitä sivupoisto-ohjain sivupoistoaukon lapassä olevaan kiinnystappiin. (kuva 21)
5. Laske sivupoistoaukon lappä alas. Lappä on sivupoistoaukon paälla. (kuva 22)

6-3 Leikkaaminen ruohonkeräintä käyttaen

VAROITUS: Moottorin pitäa olla sammutettuna ja

leikkuuterän pysahtyneenä.

Jos haluat leikata ruohoa ruohonkeräintä kayttäen, irrota silppuamiskiila ja sivupoistoaukon ohjain ja kiinnitä ruohonkeräin.

1. Poista silppuamiskila.
2. Nosta takakansi ja irrota silppuamiskila.
3. Sivupoistoaukon ohjaimen irrottaminen.
4. Nosta sivupoistoaukon lappä ja irrotasivupoistoaukon ohjain.
5. Jousikuormitteinen sivupoistoaukon lappä sulkee poistoaukon automaattisesti.
6. Puhdista sivupoistoaukon lappa ja sivupoistoaukko saannollisesti ruohojäämista ja kurasta.
7. Asenna ruohonkeräin.
8. Kiinnittäminen: Nosta takakanta ja kiinnitta ruohonkeräin leikkurin taakse.
9. Irrottaminen: Tartu takakanteen, nosta se ylös ja irrota sitten ruhonkeräin.

7. KÄYTTÖ

7-1 ENNEN KÄYNNISTYSTÄ

Lisaa polittoinetta ja oljya ruohonleikkurin mukana toimitettavan erillisen moottorioppaan ohjeiden mukaisesti. Lue ojeet huolellisesti. (kuva 23, kuva 24, kuva 25, kuva 26)

VAROITUS: Bensiini on erittain helposti sytyvaa.

Säilytä poltoaine tarkoitukseen suunnitelluissa astioissa.

Tankkaa aina ulkoilmassa ennen moottorin käynnistämista aläkä tupakoi tankkauksen tai poltoaineen kasittelyn aikana.

Ala koskaan avaa poltoainesaillion korkkia tai lisaa

polttoainetta, kun moottori käy tai on viel kuuma.

Jos bensiinia laikkyy, alä yritä käynnistaa moottoria vaan siirra kone pois laikkymisalueelta ja välta sytymislahteiden tuomista sen lähistolle, kunnes bensiinihöryt ovat haihtuneet.

Sulje poltoainesäliöden ja -astioiden korkit huolellisesti.

Tyhjennä polttoainesäiliö, ennen kuin kallistat

ruohonleikkuria terän huoltoa tai öljynvaihtoa varten.

VAROITUS: Älä koskaan täytä polttoainesäiliöta

sisatiloissa, jos moottori kay tai ei ole kayton jalkeen jaahnty atinakin 15 minuutin ajan.

7-2 MOOTTORIN KÄYNNISTÄMINEN JA TERÄN KYTKEMINEN TOIMINTAAN

1. Sytytystulpan päässä on kuminen hattu. Varmista, etta sytytystulpan johdon päässä (kumihatun sisällä) oleva metallilenkki on tukevasti kiinni sytytystulpan metallikärjessä.
2. Jos moottori on käynistettäessä kylmä tai lammin, kaannä kaasu-kuristinvipu mihin takansa kohtaan asennon "Ja asennon " valilla. Käytettaessä kaannä kaasu-kuristinvipu asentoon " (Kuva 27)
3. Seiso ruohonleikkurin takana, tartu jarrukahvaan ja purista sitä ylemppää kahvaa vasten kuvassa 28 esitetyllä ravall.
4. Tartu käynnistinkahvaan kuvassa 28 esitetylla ravalla ja vedà sitā voimakkaasti ylöspän. Palauta se hitaasti naruohjaimeen moottorin käynistyttyä.

Vapauta jarrukahva, kun haluat pysaytttaa moottorin ja teran.

Käynnistä moottori varovaisuutta noudattaen ja ohjeiden mukaisesti ja pidä jalkasi poissa terän ulottuvilta.

Alä kallista ruohonleikkuria moottoria
käynnistäessä. Käynnistä ruohonleikkuri
tasaisella alustalla, jossa ei ole korkeaa ruhooa
tai muita esteita.

Pida kadet ja jalat loitolla pyorivista osista. Alaseiso poistokourun edessa, kun kaynnistat moottoria.

7-3 LAITTEEN KÄYTTÄMINEN

Purista jarrukahvaa kayton aikana tiukasti molemmin kasin.

HUOMAUTUS: Kun jarrukahva vapautetaan

käytön aikana, moottori pysahtyy, mikä lopettaa ruohonleikkurin toiminnan.

VAROITUS: Ruohonleikkurin Tahattomien

käynnistymisten välttämiseksi se on varustetu moottorijarrulla, joka taytyt vetäa taaksepän ennen moottorin käynnistämista. Kun moottorin käytövipu vapautetaan, sen tulee palautua alkuasentoonsa, joloin moottori automaattisesti sammu.

HUOMAUTUS: Moottorijarru (jarrukahva): Käytä

vipua moottorin pysayttamiseen. Kun vapautat vivun, moottori ja tera pysahtyvat automaattisesti. Kun leikkaat ruhooa, pidävipua työskentelyasennossa. Ennen kuin aloitat ruohonleikkaamisen, tarkista useita kertoja, etta käynnistys-/pysa'tysvipu toimii kunnolla. Varmista, etta käynnistysvajeri toimii kunnolla (ts. ei jää kiinni tai taitu millään ravall).

7-4 MOOTTORIN PYSÄYTTÄMINEN

HUOMIO: Terä jatkaa pyörimistä muutaman

sekunnin ajan moottorin pysayttamisen jälkeen.

1. Vapauta jarrukahva, kun haluat pysaytttaa moottorin ja teran. (kuva 29)
2. Irrota ja maadoita sytytystulpan johto erillisessä moottorioppaassa annettujen ohjeiden mukaisesti, jotta ruohonleikkuri ei pääse käynnistymään vahingossa, kun se jatetään ilman valvontaa.

7-5 AUTOMAATTIAJON LIITÄNTÄ

Malli PM4602SR

Kun puristat itsevedon saatokahvaa, ruohonleikkuri liikkuu eteenpain noin 3,6km / h (kuva 30) Ruohonleikkurin like pysahtyy, kun vapautat itsevedon kahvan.

Mallit PM-4602 S3C,PM-5102 S3C

Ruohonleikkurissa on nopeudensaatjärestelmä, jossa on kolme nopeutta valillä 3,0-4,5 km/h.

Asento "": bitain asento, asento "": npein asento. (kuva 31)

Noudata seuraavia ohjeita:

1. Vapauta itsevedon saatokahva ja odota, etta ruohonleikkuri pysahtyy.
2. Säädä nopeus haluamaksesi. (kuva 31)
3. Jatka ruohonleikkuuta puristamalla itsevedon sātokahvaa. (kuva 30)

HUOMIO: Tämruhonleikkuri on suunniteltu

normaalin, korkeintaan 250 mm:n korkuisen nurmikon leikkuuseen.

Alä yritä leikata normalia pitempää markäa tai kuivaa ruohoa (esim. laidunta) tai kuivia lehtikasoja. Leikkuujäte voi keräantyä ruohonleikkurin koteloon tai joutua kosketuksiin pakoputken kanssa, josta aiheutuu tulipalovaara.

7-6 OHJEITA RUOHON LEIKKAAMISEEN

Poista irstoroskat nurmikolta. Varmista, etta nurmikolla ei ole kiviä, oksia, johtoja ja muita vierasesineita, jotka voivat vahingossa sinkoutua ruohonleikkurista mihin tahansa suuntaan ja aiheuttaavakavan henkilö- tai omaisuusvahong. Alä leikkaa markaa nurmikkoa. Jos ruoho on markaa, se tartuu helposti kotelon alle ja estaa ruohon tehokkaan leikkaamisen. Leikkaa enintaan kolmasosa nurmikon pituudesta. Suositeltu leikkaskorkeus on enintaan kolmasosa ruohon pituudesta. Nopeutta on tarpeen saaataa siten, etta silputtu ruho leviäa tasaisesti nurmikolle. Jos ruoho on hyvin paksua, voi olla tarpeen kayttaa pienta nopeutta, jotta leikkausjäliki on siisti. Pitkaa nurmikkoa leikattaessa voi olla tarpeen tehdä kaksi leikkaskierrosta siten, etta jalkmäisellä kierroksella lasketaan teraa edelleen 1/3 alemmas ja mahdollisesti kaytetaan toisenlaista leikkaskuviota. Kun kukin kierroksista menee hieman paallekkain edellisen kanssa, nurmikolle mahdollisesti jaanyt leiakattu ruho silppuuntuu siististi pois.

Ruohonleikkuria on aina syyta kaytttaa taydella kaasulla. Talla varmistetaan hyva leikkausjalki ja tehokas leikkaaminen. Puhdista kotelon alapuoli. Muista puhdistaa leikkuukotelon alapuoli jokaisen kaytolkerran jalkeen, jotta sinne ei kerry ruhoa. Kertynyt ruho estaahekkaan silppuamisen. Lehtien silppuaminen Lehtien silppuaminen voi olla hyväksi nurmikolle. Varmista lehti siputessasi, etta ne ovat kuivia ja etta niitta eie ole nurmikolla liian paksuna kerroksena. Alä odota kaikkien lehtien putoamista maahan, ennen kuin aloitat silppuamisen.

1. VARIOITUS: Pysäytä moottori, jos leikkuri osuu sineeseen. Irrota sytytystulpan johto, tarkasta leikkuri huolellisesti vaurioiden varalta ja korjaa isiset vauriot ennen ruohonleikkurin käynnistämistäen. Huomattava käytönaikainen tärä on merkka. Ra. Ruohonleikkuri on tällöin tarkastettava ja vya viypymättä.

7-7 RUOHONKERÄIN

Ruohonkeräimen paällä on tason ilmaisin, joka osoittaa, onko keräin tyhja vai tāysi (kuva 32, kuva 33):

• Tason ilmaisin nousee leikkaamisen aikana ylos, jos kerain ei ole taynnä. (kuva 33)
• Jos keräin on täynä, ilmaisin laskeutuu alas. Jos niin tapahtuu, lopeta leikkaaminen heti ja tyhjennä keräin. Tarkista, että keräin on puhdas ja sen verkko ei ole tutkeutunut. (kuva 32)

TÄRKEAA

Jos ilmaisimen aukko on hyvin likainen, ilmaisin ei nouse ylos. Puhdista silsoin ilmaisimen aukko viypymatta.

7-8 KOTELO

Ruohonleikkurin kotelon alapuoli on syyä puhistaa
jokaisen käyttokerran jälkeen, jotta sinne ei paase
kertymän paakkuuntunutta ruhooa, lehtiä, likaa tai muuta
leikkuujätettä. Kertynyt leikkuujäte voi altistaa
ruohonleikkurin ruosteelle ja korroosielle sekä estä
tehokkaan silppuanisen. Kotelo puhistetaan
kallistamalla ruohonleikkuria ja kaipimalla se sitten
puhtaaksi sopivalla välineellä (varmista, etta sytytystulpan
johto on irrotetu).

7-9 LEIKKAUSKORKEUDEN SÄÄTÖ

HUOMIO: Ålä koskaan tee ruohonleikkuriin

minkäänlaisia saatöja, ennen kuin moottori on pysaytety ja sytytystulpan johto irrotetu.

HUOMIO: Pysäytä moottori ja irrota sytytystulpan

johto, ennen kuin muutat leikkauskorkeutta.

Ruohonleikkurissa on korkeudensaatokahva, jolla voit valita kahdeksan eri leikkauskorkeutta.

Korkeudeksi (terän korkeudeksi maanpinnasta) voisäätaa 25-70 mm (8 asentoa). (kuva 34)

Matalin asento on 25mm (asento 1) ja korkein asento 70mm (asento 8).

1. Pysäytä moottori ja irrota sytytystulpan johto ennen leikkauskorkeuden muuttamista.
2. Korkeudesaatokahvalla voit valita kahdeksan eri leikkauskorkeutta. (kuva 34)

Muuta leikkauskorkeutta puristamalla saatokahvaa pyorä kohti ja siirtamallā kahvaa sitten ylos tai alas haluamaasi leikkauskorkeuteen.

8. KUNNOSSAPITO

SYTYTYSTULPPA

Käytä vain alkuperäisi viahtosytytstulppia.

Sytytystulppa on syytä vaihtaa 100 käytöttunnin välein.

JARRUPALAT

Anna huoltolikkeen tarkistaa ja/tai vaihtaa moottorin jarrupalat saannollisin valiajoin. Vaihdossa tulee kayttaa vain alkuperaisi osia.

9. VOITELU

HUOMIO: IRROTA SYTYTYSTULPPA ENNEN

HUOLTOA.

1. PYÖRÄT - Voitele jokaisen pyörän kuulalaakerit ohuella öljyllä vähintään kerran kesän aikana.
2. MOOTTORIT - Noudata moottorioppaassa annettuja voiteluohjeita.

10. PUHDISTUS

HUOMIO: Alä suihkuta moottoria vedellä. Vesi

voi vioittaa moottoria ja polittoainejarestelmaa.

1. Pyyhi kotelo kuivalla kankaalla.
2. Kallista ruohonleikkuria siten, etta sytytystulppa osoittaa yloispain, ja suihkuta vetta kotelon alle.

10-1 MOOTTORIN ILMANPUHDISTIN

HUOMIO: Varmista, ettei lika tai poly paäse

tukkimaan ilmanpuhdistimen vaahtoelementtiä. Moottorin ilmanpuhdistin pitäa huoltaa (puhdistaa) 25 normaalin käytöttunnin jälkeen. Vaahtoelementti pitäa puhdistaa säannollisin valiajoin,Jos ruohonleikkuria käytetaän kuivassa ja polyisessä ympr aristössa.

ILMANPUHDISTIMEN PUHDISTUS

1. Irrota ruuvi (kuva 35 malleille PM-4602 S3C, PM-5102 S3C).
2. Nosta suodatinkuvun korvake ylos. (PM462R ja PM4602SR: kuva 36)
3. Irrota ilmanpuhdistimen kotelo.
4. Pese suodatinelementti saippuavedellä. ALÄ KÄYTÄ BENSIINIÄ!
5. Anna suodatinelementin kuivua vapaasti.
6. Tiputa vahtosuodattimeen mutamapisara SAE30- oljya ja purista tiukasti niin, etta ylimaaarainen oljy puristuu pois.
7. Asenna suodatin takaisin.
8. Sulje suodattimen kansi.

HUOMAUTUS: Vaihda suodatin, jos se on hankautunut, repeytynyt tai vioittunut tai jos sitä ei voi puhdistaa.

10-2 LEIKKUUTERÄ

HUOMIO: Irrota ja maadoita sytytystulpan johto teikkuuterän huoltamista, jotta moottori ei päase kymään vahingossa. Suojaa katesi tartumalla erin tukevin suojakäsinein tai rievulla. Kallsta erilissessa moottorioppaassa annettujen ohjeidenesti. Irrota kuusiopultti ja aluslevy, jotka tukevat teran sovittimen moottorin kampiakselia vasten. Tärä ja sovitin kampiakselista.

VAROITUS: Tarkasta ter'an sovitin saannollisin, ta ja varsinkin silloin, kun ruohonleikkuri osuu sineeseen. Vaihda tarvittaessa.

Teran pitäa olla terävä, jotta leikkuujäli olisi paras mahdollinen. Teran voi teroittaa irrottamalla sen ja hiomalla tai viilaamalla leikkuusärmaa mahdollisimman tarkoin alkuperäista viistettä seuraten. Leikkuusärmat on tärkeä hioa tasaisesti, jotta terä pysyy tasapainossa. Jos terä jäe epatasapainoiseksi, siitä aiheutuva tärinā vahingoittaa lopulta moottoria ja ruohonleikkuria. Varmista terän tasapaino huolellisesti teroittamisen jälkeen.

Tasapainon voi tarkistaa asettamalla teran pyoreavartisen ruuvitaltan paalle. Hio metallia pois painavasta pästä, kunnes tera on tasapainossa. (kuva 37)

Voitele moottorin kampiakseli ja teran sovittimen sisapinta ohuella oljyllä, ennen kuin kiinnität teran ja teran sovittimen takaisin paikalleen. Asenna teran sovitin paikalleen kampiakseliin. Katso kuva 37. Kaannä tera asentoon, jossa osanumero on poispain sovittimesta. Sovita aluslevy teran pälle ja pane kuusiopultti paikalleen. Kiristä kuusiopultti alla mainittuun tiukkuuteen.

10-3 TERÄN KIRISTYSMUMENTTI

keskipultti 40-50 Nm laitteen luotettavan ja turvallisen toiminnan takaamiseksi. Kaikkien pulttien ja mutterien kirstys pitäa tarkistaa saannollisin valiajoin.

Tera kuluu alkuperäisesa muodostaan, kun ruohonleikkuria kaytetaan pitkään varsinkin hiekkaisessa ymparistossa. Talloin leikkuuteho huononee ja tera on syyta vaihtaa. Käytä vain hyväksytyn valmistajan varaosaterä. Valmistaja ei vastaa vaärin tasapainotetun teran aiheuttamista vauroiista.

Tarkista teräa vaihtaessasi teran alkuperäinen typpi, joka on merkitty terään (DOLMAR 263001451 mallissa PM462R/PM4602SR/PM-4602 S3C ja DOLMAR 263002552 mallissa PM-5102 S3C). (Ota teräa tilatessasi yhteyttä paikalliseen jälleenmyyjään tai meihin, katso yhteystiedot kannesta.)

10-4 MOOTTORI

Katso moottorin huolto-ohjeet erillisestä

moottorioppaasta.

Lisaa moottorioljya ruohonleikkurin mukana toimitettavan erillisen moottorioppaan mukaisesti. Lue ohjeet huolellisi ja toimi niiden mukaisesti.

Huolla ilmanpuhdistin normalioloissa erillisen moottorioppaan ohjeiden mukaisesti.

Puhdista se muutaman tunnin valein, jos ymparistossa on runsaasti polya. Moottorin alentunut teho ja vuotaminen on yleensa merkki siitta, etta ilmanpuhdistin on tarpeen puhdistaa.

Huolla ilmanpuhdistin ruhonleikkurin mukana toimitettavan erillisen moottorioppaan mukaisesti.

Sytytystulppa on syyta puhdistaa ja karkivali saatkerran kesassä. Sytytystulpan vaihtaminen on

suositeltavaa kesan alussa. Katso sytytystulpan oikeatyyppi ja karkivali moottorioppaasta.

Puhdista moottori sannollisesti kankaalla tai harjalla.

Pida jäahdytsjärestelmä (tuulettimen runko) puhtaana, jotta ilma päasee kiertämän vapaasti. Täm on tärkea moottorin tehon ja käyttoian kannalta. Poista ruoho, lika ja palavat roskat aenvaimentimen laheisyydestä.

11. SÄLYTYS (TALVIAIKANA)

Toimi seuraavasti, kun viet ruohonleikkurin talvivarastoon.

1. Tyhjennä polttoinesäiliö kauden viimeisen leikkuukerran jälkeen.

a) Tyhjennä polttoainesäiliö imupumpulla.

HUOMIO: Alä tyhjennä poltoainesäiliotä

suljetussa tilassa, avotulen lahellä jne. Äla tupakoi tyhjennyksen aikana! Bensiinihöyryt voivat aiheuttaa rajahdyksen tai tulipalon.

b) Käynnistä moottori ja anna sen käydä, kunnes jäljellä oleva poltoaine on kulunut loppuun ja moottori sammu.
c) irrota sytytystulppa. Kaada oljykannulla palotilaan noin 20 ml oljya. Pyorita moottoria kaynnistymoottorilla, jotta oljy leviaa tasaisesti palotilaan. Asenna sytytystulppa takaisin paikalleen.

1. Puhdista ja voitele ruohonleikkuri huolellisesti VOITELU-luvussa kerrotulla tavalla.
2. Voitele leikkuuterä kevysti ruostumisen estämiseksi.
3. Säilytä ruohonleikkuria kuivassa, puhtaassa ja pakkaselta suojatussa paikassa asiattomien henkilöiden ulottumattomissa.

HUOMIO: Anna moottorin jäahtyä tysin ennne

ruohonleikkurin varastoimista.

HUOMAUTUS:

• Huomioi seuraavat seikat, jos sailytät moottorilla varustetuja laitteita huonosti tuuletetussa varastossa tai vastaavassa.
• Huolehdi asianmukaisesta ruostesuojauksesta. Voitele laite ja erityisesti sen vajerit ja liikkuvat osat ohuella oljylla tai silikonilla.
• Varo, etta vajerit eivat taivu tai taitu.
• Jos käynnistinnaru irtoaa kahvan naruohjaimesta, irrota ja maadoita sytytystulpan johto, paina teransaatokahvasta ja vedä käynistinnaru hitaasti ulos moottorista. Sovita käynistinnaru sitten takaisin kahvan naruohjaimeen.

Kuljetus

Sammuta moottori ja anna moottorin jäahtyä. Irrota sitten sytytystulpan johto ja tyhjennä poltoainesäiliö moottorioppaassa annettujen ohjeiden mukaisesti. Varo taivuttamasta tai vahingoittamasta leikkuuterää, kun työnnät ruohonleikkuria esteiden yli.

12. VIANMAÄRITYS

ONGELMA TODENNAKÖINEN SYY KORJAUSTOIMI
Moofteri ei käynnisty.	Kurstin-kaasuvipu ei ole oikeassa asennossa.	Siirrä kaasuvipu oikeaan asentoon.
	Poltoainesäiliö on tyhjä.	Täytä poltoainesäiliö. Katso lisätietoja moottorin käyttöoppaasta.
	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti. Katso lisätietoja moottorin käyttöoppaasta.
	Sytytystulppa on lösällä. Kiristä sytytystulpan ja tolu tulpasta.	Sytytystulppa 25–30 Nm:n tiukkuuteen.
	Sytytystulpan johto on lösällä tai irti tulpasta.	Kiinnitä sytytystulpan ja tolu sytytystulppaan.
	Sytytystulpan kärkiväli on väärä. Sääddä elektroden kärkivaliksi 0,7–0,8 mm.
	Sytytystulppa on vialinen.	Vaihda tilalle uusi sytytystulppa, jonka kärkivali on säädetty oikein. Katso lisätietoja moottorin käyttöoppaasta.
	Kaasuttimeen tulee liikaa polittoainetta.	Irrota ilmanpuhdistinelementti ja vedä käynistinnarusta yhtäjaksoisesti, kunnes kausetin puhistuu, ja pane ilmanpuhdistinelementti sitten takaisin paikalleen.
	Vialinen käynnistyslaite. Ota yhteyttä	huoltoedustajaan.
Moofterin käynistäminen on hankalaa, tai sen teho laskee.	Poltoainesäiliössä on likaa, vettä tai vanhaa poltoainetta.	Tyhjennä poltoaineesta ja puhdista. Täytä poltoainesäiliö puhtaalla ja tuoreella polittoaineella.
	Poltoainesäiliö korkin ilma-aukko tukossa.	Puhdista tai vaihda poltoainesäiliö korkki.
	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti.
Moofterin toiminnassa on häririöitä.	Sytytystulppa on vialinen.	Vaihda tilalle uusi sytytystulppa, jonka kärkivali on säädetty oikein. Katso lisätietoja moottorin käyttöoppaasta.
	Sytytystulpan kärkiväli on väärä. Sääddä elektroden kärkivaliksi 0,7–0,8 mm.
	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti. Katso lisätietoja moottorin käyttöoppaasta.
Moofterin tyhjäkänty on heikkoa.	Ilmanpuhdistinelementti on likainen.	Puhdista ilmanpuhdistinelementti. Katso lisätietoja moottorin käyttöoppaasta.
	Mooctorikotelon ilma-aukot ovat sukkeutuneet.	Poista lka uakoista.
	Mooctorin tuulettimen rungon jähdytsrivat ja ilmakanavat ovat sukkeutuneet.	Poista lka jähdydsyrivoista ja ilmakanavista.
Moofteri alkaa käydä suurella nopeudella.	Sytytystulpan elektroden kärkivali on liian pieni.	Sääddä elektroden kärkivaliksi 0,7–0,8 mm.
Moofteri ylikuumenee.	Jähdydtysilman virtaus on estynyt.	Poista mahdollinen lka moottorikotelon uakoista, puhaltimen rungosta ja ilmakanavista.
	Vääränlainen sytytystulppa.	Asenna alkuperäinen sytytystulppa ja moottorin jähdydsrivat.
Ruchonleikkuri tärisee epänonmaalisti.	Leikkaava osa on lösällä. Kiristä terä.
	Leikkaava osa on epätasapainossa.	Tasapainota terä.

13. YMPÄRISTÖNÄKÖKOHDAT

Jos laite on tarpeen havittä pitkān käyttoajan jälkeen, alalaita sitä talousjatteeseen vaan havita se ymparistönkannalta turvallisella tavalla.

14. EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Koskee vain Europan maita

EY-vaatimustemmukaisuusvakuutus sisältytämän käytöoppaan liitteeseen A.

HOIATUS: Arge puudutage poorlevat loiketera.

HOIATUS: Bensiin on vaga tuleohtlik.

ETTEVAATUST: Lökitera jäab parast mootori

valjalulitamist moneks sekundiks poorlema.
