BRUGSANVISNING PM462R DOLMAR

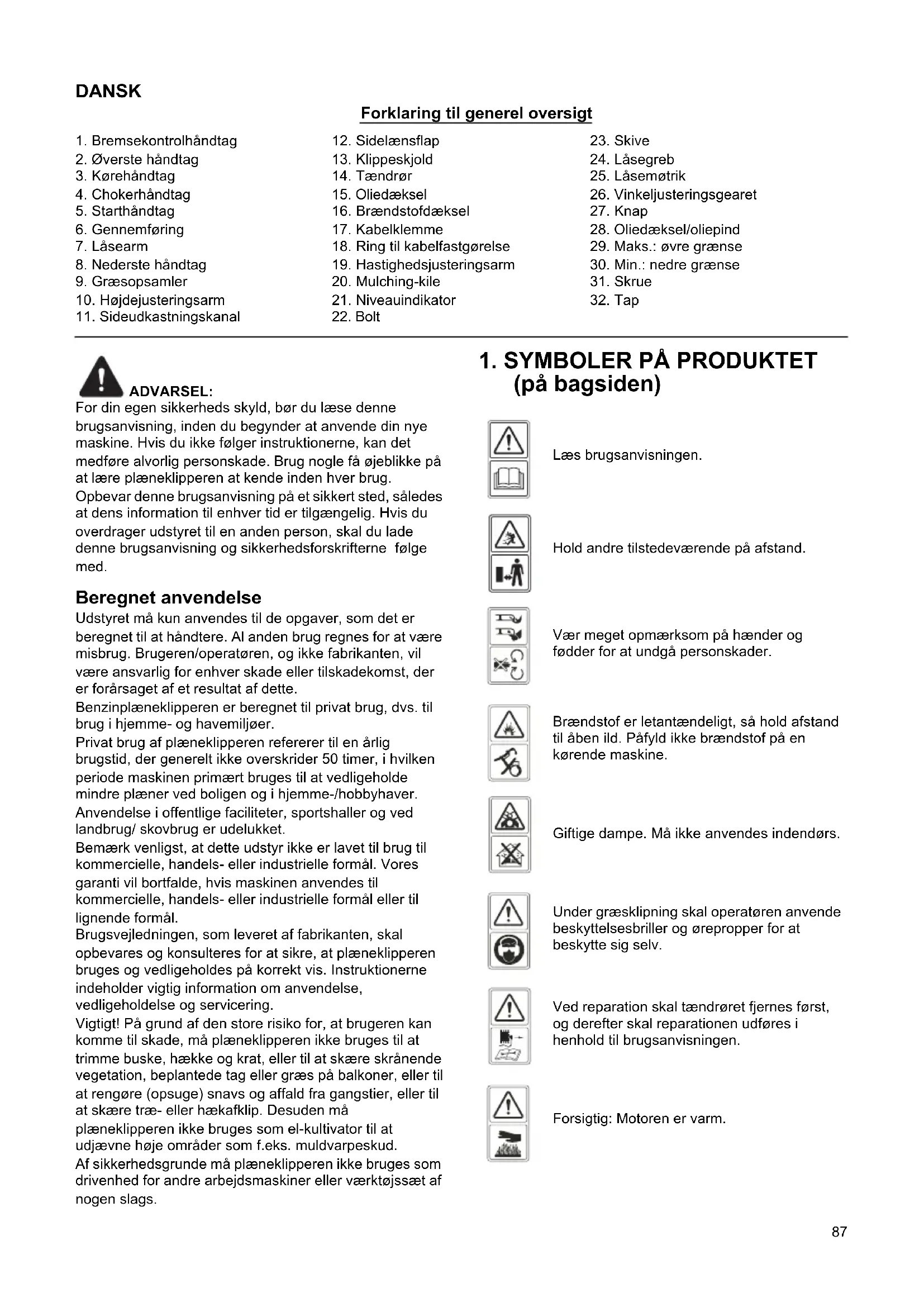

Forklaring til generel oversigt

1. Bremsekontrolhandtag

2. Sidelaensflap

3. Skive

4. Überste handtag

5. Klippeskjold

6. Lasegreb

7. Korehandtag

8. Taendrør

9. Lasemøtrik

10. Chokerhandtag

11. Oliedaelsel

12. Vinkeljusteringsgearet

13. Starthandtag

14. Brændstofdæksel

15. Knap

16. Gennemf.org

17. Kabelklemme

18. Oliedaeksel/oliepind

19. Lasearm

20. Ring til kabelfastgorelse

21. Maks.: Øvre grænse

22. Nederste handtag

23. Hastighedsjusteringsarm

24. Min.: nedre granse

25. Graesopsamler

26. Mulching-kile

27. Skrue

28. Hojdejusteringsarm

29. Niveauindikator

30. Tap

31. Sideudkastningskanal

32. Bolt

ADVARSEL:

For din egen sikkerheds skyld, bør du læse denne brugsanvisning, inden du begynder at anvende din nye maskine. Hvis du ikke følger instruktionerne, kan det medføre alvorlig personskade. Brug nogle få øjeblikke på at*Lere plæneklipperen at kende inden hvr brug. Opbevar dette brugsanvisning på et sikkert sted, säledes at dens information til enhver tid er tilgengelig. Hvis du overdrager udstyret til en,anden person, skal du lade dette brugsanvisning og sikkerhedsforskrifterne følge med.

Beregnet anvendelse

Udstyret maku ncvendtesil de opgaver, som det er beregnet til at handtere. Al anden brug regnes for at vare misbrug.Brugeren/operatoren,og ikke fabrikanten, vil vare ansvarlig for enhver skade eller tilskadekomst, der er forarsaget af et resultat af dette.

Benzinplænelekipperen er beregnet til privat brug, dvs. til brug i hjemme- og havemiljoer.

Privat brug af plæneklipperen refererer til en Årlig brugstid, der generelt ikke overskrider 50 timer, i hvilken期内e maskinen primaert bruges til at vedligeholdeindre plæner ved boligen og i hjemme-/hobbyhaver. Anvendelse i öffentlige faciliteter, sportshaller og ved landbrug/ skovbrug er udelukket.

Bemærk venligst, at dette udystyr ikke er lavet til brug til commercienne, handels- eller industrielle formål. Vores garanti vil bortfalde, hvis maskinen anvendes til commercienne, handels- eller industrielle formål eller til lignende formål.

Brugsvejledningen, som leveret af fabrikanten, skal opbevares og konsulteres for at sikre, at plæneklipperen bruges og vedligeholds på korrekt vis. Instruktionerne indeholder vigtig information om anvendelse, vedligeholdse og servicering.

Vigtigt! På grund af den store risiko for, at brugeren kankommen til skade, mä plæneklipperen ikke bruges til attrimme buske, hække og kat, eller til at skare ekranendevegetation, beplante de tag uller graes på balkoner,ller tilat rengre (opsuge) snavs og affald fra gangstier,ller tilat skare træ- ell er hækafklip. Desuden maplæneklipperen ikke bruges som el-kultivator til atudjævne hjoe omrader som f.eks. muldvarpeskud.

Af sikkerhedsgrunde ma plaeneklipperen ikke bruges som drivenhed for andre arbejdsmaskiner eller værktogssæt af nogen slags.

1. SYMBOLER PÅ PRODUKTET (pà bagsiden)

Laesbrugsanvisingen.

Hold andre tilstedevaerende pa afstand.

Vær meget opmaerksjom pa hænder og fddder for at undgå personskader.

Brændstof er letantaendeligt, sä hold afstand til aben ild. Pafyld ikke brændstof på en korende maskine.

Giftige dampe. Ma ikke anvendes indendørs.

Under græsklipning skal operatoren anvende beskyttelsesbriller og orepropper for at beskytte sig selv.

Ved reparation skal taendroret fjernes fsigma, og derefter skal reparationen udfores i henhold til brugsanvisingen.

Forsigtig: Motoren er varm.

2. GENERELLE SIKKERHEDSREGLER

ADVARSEL: Ved anvendelse af benzindrevne

maskiner skal de grundlaeggende forholdsrregler, inklusive de ffolgende, altid overholds for at reducere risikoen for personskade og/eller beskadigelse af enheden. Laes alle disse instruktioner inden anvendelse af dette produit og gem instruktionerne, sa du altid har dem.

ADVARSEL: Denne maskine frembringer et

elettromagnetisk felt under anvendelsen. Dette felt kan under visse omstændigheder interferere med aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller fatale skader anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af de medicinske implantater inden anvendelse af dette maskine.

Træning

• Læs omhyggeligt instruktionerne igennem. Gør dig bekendt med betjeningen og den korrekte anvendelse af udstyret. Lær hvordan du stopper motoren hurtigt.

• Brug kun plæneklipperen til det formal den er designet til, dvs. til klipning og indsamling af græs. Andre former for brug kan være farlig og forårsage skader på maskinen. Eksempler på forkert brug kan omfatte, men er ikke begrænsenet til:

• transport af personer, børn eller dyr på maskinen;

• blive transporteret af maskinen;
• brug af maskinen til at tractione eller skubbe laes;
• brug af maskinen til blad- eller affaldsopsamling;
• drug af maskinen til hækkeklipning eller til klipning af anden vegetation end græs;
• brug af maskinen af mere end en person;

• brug af kniven pa andre overflader end graes.

• Lad aldrig boern eller personer, som ikke har kendskab til disse instruktioner, anvende plæneklipperen. Lokale bestemmelsek kan sætte begraensninger for brugerens alder.

• Brug aldrig plaenekipperen:

• nár der er personer, især børn, eller kæledyr i naerheden;

• hvis operatoren har indtaget medicin aller stoffer, som kan pavarke hans evne til at reagere og koncentrere sig.

• Vær opmaerk som på, at operatoren eller brugeren er ansvarlig for ulykker eller farlige situationer, der matte opstå mod andre personer eller deres ejendele.

• Operatörerne skal modtage passende træning i brugen, justeringen og betjeningen af maskinen, inklusive forbudte betjeninger.

Forberedelse

• Bær altid robust fodtøj og lange bukser under plæneklipning. Anvend ikke maskinen med bare fødder eller abne sandaler.

• Inspicér omhyggeligt det område, hvor udstyret skal anwendes, og fjern alle genstande, sasom sten, legetoj, pinde og ledninger, som kan bive slynget ud af maskinen.

• ADVARSEL-Benzin er meget brandfarlicht.

• opbevar brændstof i beholdere, som er saerligt beregnet til dette formal;

• pafyld kun brændstof udendørs og ryg ikke under pafyldningen;
• pafyld brændstof inden start af motoren. Tag aldrig daekslet af brændstoftanken eller pafyld benzin, mens motoren kører, eller narr motoren er varm;
• hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alt der kan vare kilde til antændelse, indtil benzindampene er fordampet;

• husk at skrue daeksler ordentligt pa alle brandstoftanke og beholderre.

• Udskift defekte stojdæmpere.

• Inden brug skal du altid se after slid aller skader på knivene, knivboltene og knivmonteringen. Udskift slidte eller beskadigede knife og bolte sætvis for at opretholde balancen.
• Kontroller regelmæssigt, at alle startblokeringsmekanismer og operatørilstedeværelseskontroller fungerer ordentlich.

Betjening

• Anvend ikke motoren på et indelukket sted, hvor der kan ophobes farlige kulittedampe.
• Brug/DD/2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027, 2028, 2029, 2030, 2031, 2032, 2033, 2034, 2035, 2036, 2037, 2038, 2039, 2040, 2041, 2042, 2043, 2044, 2045, 2046, 2047, 2048, 2049, 2050, 2051, 2052, 2053, 2054, 2055, 2056, 2057, 2058, 2059, 2060, 2061, 2062, 2063, 2064, 2065, 2066, 2067, 2068, 2069, 2070, 2071, 2072, 2073, 2074, 2075, 2076, 2077, 2078, 2079, 2080, 2081, 2082, 2083, 2084, 2085, 2086, 2087, 2088, 2089, 2090
• Advarsel! Brug ikke plæneklipperen, hvis der er risiko for lynnedslag.
• Det anbefales at begrænse varigheden af brugen, for at minimere risikoen for støj og vibration.
  Vær forsigtig, narr plæneklipperen anvendes på bakker og iærheden af stejle skræninger, grøfter eller dosseringer
• Klip kun graes i dagclys aller under god kunstig belysning.
• Undgå at anvende maskinen i vådt græs, hvor det er muligt.
• Sørg altid for et godt fodfæste på skräninger.
  Gå, Iøb aldrig.
• Med korende roterende maskiner skal klipningen foregå på tværs af skråninger og aldrig op og ned.
  Vær meget forsigtig ved retningsændringer paskraninger.
• Klip/DD:mege stjke skraninger.
  Vær meget forsigtig, nár du bakker eller trækker plæneklipperen ind mod dig selv.
• Stop kniven(e) hvis plæneklipperen skal vippes af hensyn til transport over andere overflader end græs, eller nar plæneklipperen Transporteres til og fra det område, hvör der skal klippes græs.

• Benyt aldrig plaeneklipperen, hvis beskyttelsesskarmene er beskadiget aller uden pamonteret sikkerhedsudstyr som f.eks. deflektorer og/ller graesopsamlere.

• Forsigtig: Plæneklipperen pågressive uden at enten—hele graesopsamleren eller den selvukkende beskyttdessskaerm til udkastningsåbningen er på plads.

• Du skal违法犯罪
• Du skal违法犯罪 is a major public security problem in the country.
• Lad vare med atændre eller pille ved nogen indkapslet justering til motorhastighedskontrollen.
• Der må ikke pilles ved plæneklipperens sikkerhedssystemer eller Funktioner og de må ikke sættes ud af Funktion.
• Afbryd alle knife og drivkoblinger inden start af motoren.
• Start motoren forsigtigt i henhold til instruktionerne og med fddderne pa god afstand af kniven(e).
• Du skal ikke vidpe plæneklipperen, nær motoren startes.
• Start jetzt motoren, mens du står foran græsudkastet.
• Stik ikke hænder eller fødder ind iærheden af uller under roterende del. Hold dig altid væk fra udkastningsabninger.
• Løft eller bær aldrig en plæneklipper, mens motoren kører.

• Stands motoren og afbryd taendrorsktablet, sorg for at alle bevagelige dele er fuldstændigt stoppet og fjern noglen i tilfaelde af, at der anvendes en nogle:

• inden fjernelse af forbhindringer eller rennsing af græsudkastet;

• inden kontrol, rengöring aller arbejde pä plæneklipperen;
• after du har ramt et fremmedlegeme. Kontroller plæneklipperen for skader og udfør reparationer inden start ellertbetjening af plæneklipperen;

• hvis plæneklipperen vibrerer unormalt (kontroller straks).

• Stands motoren og afbryd taendrorsktablet, sorg for at alle bevagelige dele er fuldstændigt stoppet og fjern noglen i tilfaelde af, at der anvendes en nogle:

• nár du forlader plaeneklipperen;

• inden pafyldning af brandstof.

• Reducer gasindstillingen under nedlukning af motoren og sluk for brændstoffet after endt plæneklipning, hvis motoren er udstyret med en lukkeventil.

• Brug kun plæneklipperen til det formal den er designet til, dvs. til klipning og indsamling af græs. Andre former for brug kan[vare farlig og forårsage skader pa maskinen.

• Sørg for, at alle møtrikker, bolte og skruer er strammet, sä maskinen altid er klar til brug.
• Opbevar aldrig maskiner med benzin i tanken inde i en bygning, hvor dampe kan komme i kontakt med aben ild eller gnister.
• Lad motoren kole af, inden plaeneklipperen stilles til opbevaring pa et indelukket sted. Rengor og vedligehold plaeneklipperen inden den stilles til opbevaring.
• For at reducere brandrisikoen skal motoren, stojdæmperen, batterirummet og benzinopbevaringsområdet holds fri for græs, blade og overdrevent meget smøremiddel.

• Kontroller jævnligt graesopsamleren for slid eller beskadigelse.

• Udskift slidte aller beskadigede dela sikkerhedshensyn.

• Hvis brændstoftanken skal tommas, skal dette udføres udendørs.
• Forkert vedligeholdelse, brug af ikke-tilpassede udskiftningsdele, eller fjernelse eller modifikation af sikkerhedsdele kan beskadige plæneklipperen og bevirke, at operatørnekommen alvorligt til skade.
• Brug kun de blade og reservedele, som er anbefalet af fabrikanten. Brug af ikke-originale dele kan beskadige maskinen og bevirke, at operatørnekommen alvorigt til skade. Hold altid plaeneklipperen i god arbejdsstand.
• Hvis bladstopperanordningen/DDke fungerer, bedes du kontakte et servicecenter for at fã hjælp.

• När maskinen skal händteres, løftes, Transporteres, eller vippes, skal du:

• anvende kraftige arbejdshandsker;

• gribe fast i maskinen på de punkter, hvor det er muligt at få ordentligt fat, og vare opmaerksom på vægten og dens fordeling;

• anvende et passende antal personer i henhold til vægten af maskinen og køretøjets egenskaber, aller det sted hvor den skal placeres eller afhentes.

• Under transport skal maskinen fastgøres ordentligt med reb eller kæder.

ADVARSEL: Pafydbrændstof pa et sted med

1. Fastgör den nederste händtagsstang på händtagsbeslaget med bolt, skive og lasegreb. (Fig. 5)
2. Loft de to lasearme for at tilslutte det overste og nederste handtag. (Fig. 6)
3. Tryk på lasearmen for at lukke den, söhandtagsstængerne lases i betjeningspositionen. (Fig. 7)
4. Juster spændingen ved at dreje på lasemøtrikken med en passende skruenøgle. (Fig. 8)
5. Placer kablet over handtagsskaftet. Klem det fast ca. midt på det nederste handtag med kabelklemmen, og sikr dig, at kablet er fastgjort på ydersiden af handtaget. (Fig. 9, Fig. 10) Ellers kan kablet blive klemt, nr bagdakslet abnes/lukkes.

5-2 JUSTERING AF EN PASSENDE VINKEL

1) Træk i lasearmens Åbning.
2) Roter det overste handtag centreret pa vignkeljusteringsgearet for at justere ind pa en passende vinkel i omradet -15o til 15o (3 positioner: -15/0/0/15o) som vist pa Fig. 11.
3) Tryk på lasearmen for at lukke den, södet nederste og overste handtag tilsluttes.

5-3 MONTERING OG AFMONTERING AF GRAESOPSAMPEREN

1. Påsætning: Løft bagdækslet op og hægt græsopsamleren bag på plæneklipperen. (Fig. 12, Fig. 13, Fig. 14)
2. Aftagning: Tag fat og Ioft op i bagdaekslet for tage graesopsamleren af.

5-4 STARTHANDTAG

Flyt starthandtaget fra motoren til gennemforgen. (Fig. 15)

5-5 KLIPPEHØJDE

Tryk udad for at lysne armen fra tandstangen. Flyt armen fremad aller bagud for at justere hojden. (Fig. 16 og se afsnit 7-9)

6. FUNKTION

Disse plæneklippere kan technologisk opdateres fra deres normale Funktion, baseret på anvendelsessformålet: Fra plæneklipper med opsamling bagtil til:

1. Mulching-plæneklipper eller som
2. Plaeneklipper med sideudkast.

Hvad er mulching?

Ved mulching (bioklip) klippes græsset i første arbejdstrin, derefter findeles det og returneres til graesplænen som naturlig gødning.

Tips angäende mulching (bioklip):

• Almendelig klipning af maks. 2 cm fra 6 cm til 4 cm højt graes.
• Brug en skarp kniv.
  -Klipikkeivadtgraes.
• Indstil maks. Motorhastighed.
• Gå kun frem i gå-tempo.
• Rens jævnligt mulching-kilen, indersiden af huset og kniven.

Start af betjening

6-1 Aftermontering for drug som mulching-plæneklipper

ADVARSEL: Kun, nár motoren er stoppet, og

kniven star stille.

1. Løft bagdækslet og fjern graesopsamleren.
2. Tryk mulching-kilen ind i klippeskjoldet. Las mulching-kilen med knappen ind i abningen i klippeskjoldet. (Fig. 17, Fig. 18)
3. Sænk bagdaeksletigen.(Fig.19)
4. Løft sidelænsflappen og fjern sideudkastningskanalen.

6-2 Omstilling til klipning med sideudkast

Kun, nár motoren og kniven stå stille!

1. Løft bagdækslet og fjern graesopsamleren.
2. Monter mulching-kilen.
3. Løft sidelaensflappen for sideudkast. (Fig. 20)
4. Monter sideudkastningskanalen for sideudkast pa stottepinden pa sidelaensflappen. (Fig. 21)
5. Sænk sidelaensflappen - flappen ligger på sideudkastningskanalen. (Fig. 22)

For at klippe med græsopsamleren skal du fjerne mulching-kilen og udkastningskanalen for sideudkastet og montere græsopsamleren.
1. Fjernelse af mulching-kilen.
- Løft bagdaekslet og fjern mulching-kilen.
2. Fjernelse af sideudkastningskanalen for sideudkast.
- Loft sidelænsflappen og fjern sideudkastningskanalen.
- Sidelaensflappen lukker automatisk graesudkastet på huset vha. en fjedermekanisme.
- Rens jævnligt sidelænsflappen og græsudkastet for græsrester og fastsiddende snavs.
3. Monter grasopsamleren.
- Pasaetning: Loft bagdaekslet op og hægt græsopsamleren bag på plaeneklipperen.
- Aftagning: Tag fat og løft op i bagdaekslet for tage græsopsamleren af.

7. BETJENINGSINSTRUKTIONER

7-1 INDEN DU STARTER

Fyld benzin og olie på motoren som anvist i den separate motorvejledning, der kom sammen med plæneklipperen.

Laes omhyggeligt instruktionerne igennem. (Fig. 23,

Fig. 24, Fig. 25, Fig. 26)

ADVARSEL: Benzin er meget brandfarligt.

Opbevar brændstof i beholdere, som er saerlicht beregnet til dette formal.

Päfyld kun brændstof udendørs, inden du starter motoren, og undlad at ryge, mens du päfylder eller handterer brændstof.

Tag aldrig dakslet af brændstoftanken eller pafyld benzin, mens motoren korer, eller nár motoren er vamp.

Hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alle antændelseskilder indtil benzindampene er fordampet.

Husk at skrue dæksler ordentlich på alle brændstofanke og beholdere.

Inden du visper plaeneklipperen for at vedligeholde kniven eller tomme olien af, skal du tomme tanken for brandstof.

ADVARSEL: Fyld aldrig brændstof pa

brændstoffanken indendors, med motoren kørende, aller for motoren har fæt lov til at kole af i mindst 15 minutter after drug.

1. Enheden er udstyret med en gummihete over taendroret. Sorg for at metalstroppen pa taendrorskablet (inde i gummihieten) er ordentligt fastgjort pa taendrorets metalspids.
2. När du starter en kold ell er varm motor, skal du dreje gasspjeldshändtaget til en vilkårlig position mellem "stillingen og " -stillingen. Ved drift skal du dreje gasspjeldshändtaget til " -stillingen. (Fig. 27)
3. Mens du stár bag ved encheden, skal du gribe fat i bremsekontrolhandtaget og holde det ind mod det overste handtag som vist i Fig. 28.
4. Grib fat i starthandtaget som vist i Fig. 28 og træk hurtigt op. Før det langsomt tilbage til gennemf.orgingsbolten after motoren er startet.

Slip bremssekontrolhandtaget for at standse motoren og kniven.

Start motoren forsigtigt i henhold til instruktionerne og med fddderne pa god afstand af kniven.

Du skal不解vippe plæneklipperen, nár motoren startes. Start plæneklipperen på et jævnt underlag, fri for højt græs eller andre hindringer.

Hold hænder og fddder på afstand af de roterende dele. Start ikke motoren, mens du stär foran græsudkastet.

7-3 BETJENINGSPROCEDURER

Under anvendelse skal du holde godt fast i bremsekontrolhandtaget med begge hænder.

BEMÄRK: Hvis bremsekontrolhändtaget slippes

under anvendelsen, standser motoren, og derfor stopper plæneklipperen med at køre.

ADVARSEL: For at undgå utilsigtet start af iipperen, leveres den med en motorbremse, som kkes tilbage, inden motoren kan startes. Nár entrolarmen frigøres, skal den returnere til dens stilling, ved hvilket punkt motoren automatisk

Brug armen til at stoppe motoren. Når armen frigøres, vil motoren og bladet automatisk stoppe. For at klippe, skal man holde armen i arbejdsstilling. Kontroller, inden du begynder at klippe, start/stop-armen flere gange for at sikre dig, at den fungerer ordentlich. Sørg for, at strammekablet kan betjenes problemfrit (dvs. at det ikke på nogen MADE sætter sig fast eller laver kinker).

7-4 SÄDAN STANDSES MOTOREN

1. Slip bremsekontrolhandtaget for at standse motoren og kniven. (Fig. 29)
2. Afbryd og jord tændrørsktablet som anvist i den separate motorvejledning for at forbindre utilsigtet start, mens maskinen ikke er under opsyn.

7-5 AKTIVERING AF SELVTR/EK

PM4602SR

Plæneklipperen beynder at bevæge sig automatisk fremad med ca. 3,6 km/t (Fig. 30), nár du griber om korehandtaget, og standser, nár du slipper korehandtaget.

PM-4602 S3C, PM-5102 S3C

Plaeneklipperen er udstyret med et hastighedsjusteringssystem, der kan justeres til

3 hastigheder fra 3,0km / t til 4,5 km/t.

Position "den langsomste position; Position "": den hurtigste position. (Fig. 31)

Foretag trinene nedenfor:

1. Slip korehandtaget indtil plaeneklipperen ikke laengere bevær sig fremad.
2. Vaelg den passende hastighed, du onsker. (Fig. 31)
3. Grip fat om korehandtaget for at fortsaete klipning. (Fig. 30)

FORSIGTIG: Din plæneklipper er designet til at

klippe alminderigt havegræs, der/DD er hoge rere end 250 mm.

Forsøg ikke at klippe gennem ualmindelig høj tørt eller vådt graes (f.eks. en graesmark) aller bunker af torre

blade. De afklippede materialer kan ophobes pa klippeskjoldet aller komme i kontakt med motorudstødningen og udgore en potentiel brandrisiko.

7-6 SÄDAN OPNÅS DE BEDSTE GRÅESKLIPNINGSRESULTTATER

Ryd græsplænen for affald. Sørg for at græsplænen er fri for sten, grene, ståltråd eller andre fremmedlegemeter, der eventuelt ved et uheld kan blive slynet ud af plæneklipperen i en hvilken som helst retning og forvolde alvorlig personskade på operatoren og andere, savel som skader på materiel og omkringliggende genstande. Klip ikke vådt græs. For at opnå en effektiv klipning af græsset skal du ikke klippe vådt græs, da det har tendens til at sætte sig fast i klippeskjoldet og forhindre ordentlich klipning af det afklippede græs. Klip ikke mere end 1/3 af græssets længde. Den anbefalede græsklipning er 1/3 af græssets længde. Hastigheden over jorden skal justeres, sādan at de afklippede stykker kan fordeles jævnt ind plænen. Især ved kraftig klipning af tykt græs kan det��'re ndvendigt at bruge en af de laveste hastigheder for at fæt rent, fint klip. Ved klipning af langt græs er du muligvis nɒdt til at klippe plænen af to omgange, hvor du sænker kniven med endnu en 1/3 af længden ved andet klip og eventuelt klipper græsset i et andet mønster, end det der blev anvendt første gang. En lille smule overlapning af klippet for hvir gang, hjælper øgså med til at fjerne eventuelt sprende afklippede rester, der ligger tilbage på plænen. Plæneklipperen bør altid anvendes ved fuld gas for at fæ det renesto snit og give maskinen mulighed for at udføre den bedst mulige klipning. Rens undersiden af klippeskjoldet. Sørg for at rense undersiden af klippeskjoldet hvir gang after brug for at undgå en ophobning af græs, hvilket ellers forbinder ordentlich mulching. Klipning af blade. Klipning af blade kan øgså va're godt for din græsplæne. Ved klipning af blade skal du sorge for, at de er tørre, samt at der ikke ligger et allt for tykt lag på græsplænen. Du skal ikke venti alle bladene er faldet af træerne, før du udfærer klipning.

ADVARSEL: Hvis du støder pa et

fremmedlegeme, skal motoren standses. Fjern kablet fra tændrøret og efterse plæneklipperen=noje for skader, og reparer skaden inden du starter og anvender plæneklipperen ingen. Hvis plæneklipperen vibrerer voldsomt under anvendelse, kan det vaere et tegn pa beskadigelse. Enheden br straks afterses og repareres.

7-7 GRAESOPSAMLER

Der er en niveauindikator oven pa graesopsamleren, som viser om opsamleren er tom uller fuld (Fig. 32, Fig. 33):

• Niveauindikatoren pustes op, hvis opsamleren ikke er fuld under plaeneklipningen. (Fig. 33)
• Hvis opsamleren er fuld, falder indikatoren ned. När først dette sker, skal du straks stoppe og tomme opsamleren, sikre dig at den er ren, samt at der kan trænge luft igennem dens tradnet. (Fig. 32)

VIGTIGT

Hvis indicatorabningens position er meget beskidt, pustes indicatoren不解 op. I dette tilfælde skal du straks rengore indicatorabningens position.

7-8 KLIPPESKJOLD

Undersiden af plaeneklipperens klippeskjold bør renses haver gang after brug for at forbindre ophobning af afklippede græsrester, blade, snavs erler andrematerialer. Hvis de afklippede rester fár lov til at ophobe sig, medvirker det til rust- og korrosionsdannelse og kan forbindre ordentlig mulching. Klippeskjoldet kan renses ved at vippe plaeneklipperen og skrabe det rent med et passende værktoj (sorg for at taendrøskablets forbindelse er afbrudt).

7-9 INSTRUKTIONER FOR HØJDEJUSTERING

FORSIGTIG: Udfør aldrig nogen justeringer pa

plæneklipperen.uden først at standse motoren og afbryde tændrørskablets forbindelse.

FORSIGTIG: Inden du ænderer klippehøjden, skal

du standse plæneklipperen og afbryde tændrørskablets forbindelse.

Plæneklipperen er udstyret med en central højdejusteringsarm, der har 8 hjdepositioner.

Hojden (fra kniven til jorden) kan justeres fra 25mm til 70~mm 8 hogepositioner).Fig.34

Den laveste justering: 25mm (position 1), den højeste justering: 70mm (position 8).

1. Stands plaeneklipperen og afbryd taendrorskablets forbindelse, inden du aendrer plaeneklipperens klippehjde.

2. Den centrale højdejusteringsarm har 8 forskellige højdepositioner. (Fig. 34)

For at ændre klippehøjden skal du trykke justeringsarmen mod hjulet, og flytte op uller ned pa den valgte hjde.

8. VEDLIGEHOLDELSESINSTRUK TIONER

TÄNDRØR

Udskift kun med originale tændr. Du opnár det bedste resultat ved at udskifte tændrret after hv er 100 timers brug.

BREMSEKLODSER

Kontroller og/eller udskift med jævne mellemrum motorbremseklodserne hos en serviceagent, kun originale dele kan bruges til udskifting.

9. SMØREINSTRUKTIONER

FORSIGTIG:ABRYDTENDRORETS

FORBINDELSE INDEN EFTERSYN.

1. HJUL-Smør kuglelejerne på hvert hjul mindst en gang i sæsonen med en let olie.
2. MOTOR-Folg motorvejledningen angaende instruktioner for smoring.

10. RENGØRING

FORSIGTIG: Spul/DDKE motoren med en

vandslange. Vandet kan beskadige motoren og forurene brændstofsystemet.

1. Tør klippeskjoldet af med en tør klud.
2. Spul med en vandslange under klippeskjoldet ved atvippe plaeneklipperen, sadan at taendroret er opad.

10-1 MOTORLUUTFILTER

tilstopper luftfilterets skumelement. Motorens luftfilterelement skal efterses (renses) after 25 timers normal plæneklipning. Skumelementet skal efterses regelmæssigt, hvis plæneklippen anvendes under tørre, støvede forhold.

SADAN RENSES LUFTFILTERET

1. Fjern skruen. (Fig. 35 for PM-4602 S3C og PM-5102 S3C)
2. Løft tappen på filterdækslet. (Fig. 36 for PM462R og PM4602SR)
3. Fjern filterdakslet.
4. Vask filterelementet i saebevand. BRUG IKKE BENZIN!
5. Lufttor filterelementet.
6. Put et par dráber SAE30-olie på skumfilteret og vrid det omhyggeligt for at fjerne eventuelt overskud af olie.
7. Monter filteret igen.
8. Luk filterdaekslet.

BEMERK: Udskift filteret hvis det er flosset, flanset, beskadiget aller ikke kan renses.

10-2 KNIV

FORSIGTIG: Sorg for at afbryde og jorde

tændrorskabet inden arbejdet med kniven for at forbindre utilisitet start af motoren. Beskyt hænderne ved at anvende tykke handsker eller en klud, narr du griber om knivene. Vip plæneklipperen som anvist i den separate motorvejledning. Fjern sekskantbolten og skiven, der holder kniven og knivadapteren fast på motorens krumtapaksel. Afmonter kniven og adaptereren fra krumtapakslen.

ADVARSEL: Efterse regelmaessigt

knivadapteren for revner, især hvis du rammer et fremmedlegeme. Udskiftes om nodvendigt.

Du opnár de bedste resultater med en skarp kniv. Kniven kan skærpes ved at afmontere den og enten splice aller file knivsæggen, sādan at den oprindelige smig opretholdes sa vidt muligt. Det er ekstremt vigtigt, at haver knivsæg slibes lige meget for/DD at fa en uafbalanceret kniv. En forkert balanceret kniv medforer voldsomme vibrationer og kan forarsage skade p motoren og plæneklipperen. Sorg for at balancere kniven omhyggeligt after slimning. Knivens balance kan testes ved at balancere den pa en rundskaftet skruetækker. Fjern metal fra den tunge side indtil den balancerer jævnt. (Fig. 37)

Inden du monterer kniven og knivadapteren pa encheden, skal du smore motorens krumtapaksel og indersiden af knivadapteren med en let olie. Installer knivadapteren pa krumtapakslen. Se Fig. 37. Placer kniven med delnummeret vendende væk fra adaptereren. Placer skiven over kniven og indsæt sekskantbolten. Stram sekskantbolten med det moment, der er anvist nedenfor.

10-3 KNIVMONTERINGSMOMENT

Midter bolt 40 Nm - 50 Nm for at sikre sikker anvendelse af din enhed. Alle mtrikker og bolte skal regelmaessigt kontrolleres for correkt tilspending.
Efter lengere brug, især ved sandede jordforhold, bliver kniven slidt og mister noget af den oprindelige form.
Effektiviteten af klipningen reduceres, og kniven bor udskiftes. Udskift kun kniven med en fabriksgodkendt kniv. Eventuelle skader pga. en uafbalanceret kniv er/DDke producentens ansvar.
Nar du udskifter kniven, skal du anvende den originale type, som er mærket pa kniven (DOLMAR 263001451 til PM462R/PM4602SR/PM-4602 S3C,DOLMAR 263002552 til PM-5102 S3C) (kontakt din lokale forhandler erler vores firma angaende bestilling af en ny kniv, se forsiden).

10-4 MOTOR

Se den separate motorvejledning angaende instruktioner for motorvedligeholdelse.

Vedligehold motorolien som anvist i den separate motorvejledning, der kom sammen med din enhed. Læs og følg instruktionerne omhyggeligt.

Foretag eftersyn af luftfilteret som anvist i den separate motorvejledning under normale forhold.

For at foretage eftersyn af luftfilteret skal du se den separate motorvejledning, der kom sammen med din enhed.

Tændrøret skal renses, og afstanden genindstilles en gang i sæsonen. Det anbefales, at udskifte tændrøret i starten af hvir klippesæson; se motorvejledningen angæende korrekt tændrørstype og afstandsspecifikationer.

Rens jævnligt motoren med en klud eller en børste. Hold afkølingssystemet (blæserhusområdet) rent for at sikre ordentlich luftcirkulation, hvilket er essentielt for motorydelse og -levetid. Sørg for at fjerne alt graes, snavs og brandbart materiale fra lyddæmpemorrådet.

11. OPBEVARINGSINSTRUKTIONER (UDEN FOR SAESONEN)

Folgende skridt bør tages for at klargore plaeneklipperen til opbevaring.

1. Tøm tanken after saesonens sidste klipning.

a) Tøm benzintanken med en pumpe.

FORSIGTIG: Tøm ikke benzin af i lukkede rum, i

nærheden af áben ild osv. Rygning forbudt! Benzindampe kan forarsage eksplosion aller brand.

b) Start motoren og lad den kore indtil den har opbrugt al den resterende benzin og standser.

c) Fjern tændrøret. Brug en oliekande til at fylde ca. 20 ml olie i forbrændingskammeret. Aktivér starteren for at fordele olien jævnt i forbrændingskammeret. Udskift tændrøret.

1. Rens og smør plæneklipperen omhyggeligt som beskrevet ovenfor under "SMØREINSTRUKTIONER".
2. Pafor lidt smorelse pa kniven for at forbindre rust.
3. Opbevar plæneklipperen på et短时间内, rent og frostbeskyttet sted, uden for uautoriserede personers rækkevidde.

FORSIGTIG: Motoren skal varekølet

fuldstændigt ned, inden plaeneklipperen gemmes vaek.

BEMAERK:

• Ved opbevaring af enchver type motorudstyr pa et uventileret sted ell er i et opbevaringsskur.
• Sorg for at rustsikre udstyret. Brug en let olie eller silikoneolie til at lægge en hinde over udstyret, især kabler og alle bevægelige dele.
• Sørg for/DDke at boje ellknaekke kabler.
• Hvis startsnoren lösner sig fra gennemf.orgen pa handtaget, skal du afbryde og jorde tendrorskabet, trykke ind pa knivkontrolhandtaget og langsomt trække startsnoren ud fra motoren. F or startsnoren ind i gennemf.orgingsbolten pa handtaget.

Transport

Sluk for motoren og lad den kole af. Sæt derefter tændrørsledningen i forbindelse og tøm brændstoftanken som beskrevet i motorbrugsanvisningen. Sørg for ikke at bøje eller beskadige klingen, nær du skubber plæneklipperen hen over genstande.

12. FEJLFINDING

PROBLEM SANDSY	NLIG ARSAG AFHJÆLPNING
Motoren starter不解.	Gashändtaget er ikke i den rigtige position under de aktuelle forhold.	Flyt gashändtaget hem på den rigtige position.
	Brændstoffen er tom.	Fyld brændstof på tanken: se BRUGERVEJLEDNING TIL MOTOR.
	Luftfilterelementet er beskidt.	Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.
	Løst tændrør. Stram tændrøret til 25-30 Nm.
	Tændrørsk tablet er løst eller afbrudt fra stikket.	Monter tændrørsk tablet på tændrørstikket.
	Forkert tændrørsfstand.	Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.
	Tændrøret er defect.	Monter et nyt tændrør med korrekt tændrørsfstand. se BRUGERVEJLEDNING TIL MOTOR.
	Karburatoren er druknet i brændstof.	Afmonter luftfilterelementet og fortæt med at trække i startnoren indtil karburatoren renser sig selv, og monter derefter luftfilterelementet.
	Defekt tændingsmodul. Kontakt servierepræsentanten.
Det er svært at starte motoren, eller den mister kraft.	Snavs, vand eller gammelt brændstof i tanken.	Tøm brændstoffet af og rens tanken. Fyld tanken med rent, frisk brændstof.
	Udluftningshulleit i brændstoffankens dæksel er tilstoppet.	Rens ell er udskift brændstoffankens dæksel.
	Luftfilterelementet er beskidt. Rens luftfilterelementet.
Motoren kører ujævnt.	Tændrøret er defect.	Monter et nyt tændrør med korrekt tændrørsfstand: se BRUGERVEJLEDNING TIL MOTOR.
	Forkert tændrørsfstand.	Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.
	Luftfilterelementet er beskidt.	Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.
Motoren:går)dårligt i tomgang.	Luftfilterelementet er beskidt.	Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.
	Luftabningerne i motorhuset er blokeret.	Fjern græsrester fra abningerne.
	Køleribber og luftpassager under motorens blæserhus er blokeret.	Fjern græsrester fra køleribber og luftpassager.
Motoren hopper ved hjostig.	Afstanden mellem tændrørets elektroder er forlittle.	Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.
Motoren overopheder.	Gennemstrømningen af køleluft er begrænset.	Fjern eventuelle græsrester fra abningerne i motorhuset, blæserhuset og luftpassager.
	Forkert tændrør.	Installer originaltændrør og køleribber på motoren.
Plæneklipperen vibrator unnormalt.	Knivmontagen er løs. Stram kniven.
	Knivmontagen er/DD fafbalanceret. Afbalancer kniven.

13. MILJØ

Skulle din maskine trænge til at blive udskiftet after lang tids brug, skal den ikke bortskaffes sammen med husholdningsaffald, men bortskaffes på en miljømæssig sikker på.

14. EF-KONFORMITETSERKLAE-RING

Kun for lande i Europa

EF-konformitetserklaeringen er inkluderet som Tillæg A tildenne instruktsvnejledning.

Drivstoffet er brannfarlig, hold apen ild borte. Ikke fyll pa drivstoff mens motoren er i gang.

Giftige gasser: Ikke bruk maskinen innendors.

Flytt starthandtaket fra motoren til snorforingen. (Fig. 15)

5-5 KUTTEHØYDE

(Fig. 16 og se klausul 7-9)

6. FUNKSJON

1. Løft bakdekselet og fjern gressoppsamleren.
2. Monter komposteringskilen.
3. Loft sideklaffen for sideutlopet. (Fig. 20)
4. Monter sideutlopskanalen for sideutlopet pa stottestifen pa sideklaffen. (Fig. 21)
5. Senk sideklaffen - klaffen ligger på sideutløpskanalen. (Fig. 22)

ADVARSEL: Bensin er meget brannfarlig.

Hvis det søles drivstoff, má du ikke starte motoren, men flytte maskinen bort fra det tilssølte området forå unngå ä skape en tennkilde forbensindampen har forsvunnet.

Hold bremsheandtaket godt fast med begge hender under drift.

MERK: Under drift vil motoren stoppe nár du fremsehandtaket, sik at gressklipperen stopper.

ADVARSEL: For a unngå utilsiktet start av lpperen, er den utstyrt med en motorbrems som kkes til før motoren kan startes. När myringsspaken slippes, ma den gå tilbake til sin elige stilling. Da slås motoren av automatisk.

MERK: Motorbreds (bremsehandtak): Bruk til à stoppe motoren. Nár du slipper spaken, motoren og bladet automatisk. For á klippe mà du holde spaken i arbeidsstillingen. Før du er á klippe gresset, má du kontrollere start/stoppflere ganger, for á vare sikker på at den fungerer n skal. Forviss deg om at trekkwiren fungerer jevtntden ikke setter seg fast eller har krøllet seg på tåte).

7-4 STOPPE MOTOREN

FORSIKTIG: Bladet fortsetter Å rotere et par er etter at motoren er slatt av.

1. Slipp handtaket for selvkjoringskontroll til gressklipperen ikke går fremover.
2. Juster til den onskede hastigheten. (Fig. 31)
3. Grip handtaket for selvkjøringskontroll for a fortsete klippe. (Fig. 30)

FORSIKTIG: Gressklipperen er utformet for Å

klippe normal hageplen med en maksimal gresshoyde pa 250 mm.

FORSIKTIG: Du kan ikke på=noe tidspunkt utføre

klipperen og koble fra tennpluggledningen.
