GEBRUIKSAANWIJZING PM462R DOLMAR

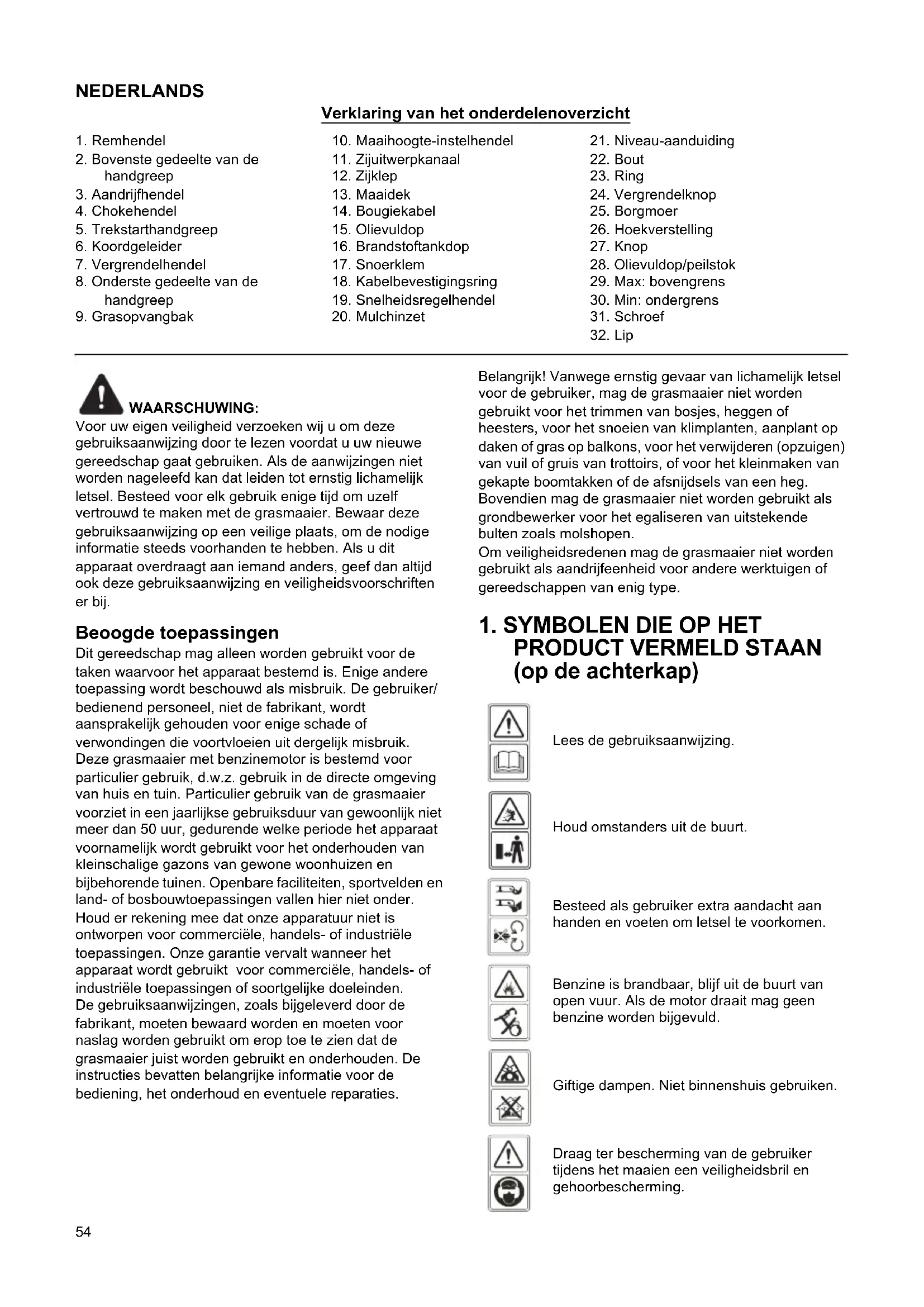

Verklaring van het onderdelenoverzicht

1. Remhendel	10. Maaihoogte-instelhendel	21. Niveau-aanduiding
2. Bovenste gedeelte van de handgreep	11. Zijuitwerpkanaal	22. Bout
	12. Zijklep	23. Ring
3. Aandrijfhendel	13. Maaidek	24. Vergrendelknop
4. Chokehendel	14. Bougiekabel	25. Borgmoer
5. Trekstarthandgreep	15. Olievuldop	26. Hoekverstelling
6. Koordgeleider	16. Brandstoftankdop	27. Knop
7. Vergrendelhendel	17. Snoerklem	28. Olievuldop/peilstok
8. Onderste gedeelte van de handgreep	18. Kabelbevestigingsring	29. Max: bovengrens
	19. Snelheidsregelhendel	30. Min: ondergrens
9. Grasopvangbak	20. Mulchinzet	31. Schroef
		32. Lip

WAARSCHUWING:

Voor uw eigen verilgheid verzoeken wij u om deze gebruiksaanwijzing door te lezen voordat u uw/Newe gereedschap gaat gebruiken. Als de aanwijzingen Niet worden nageleefd kan dat leiden tot ernstig lichamelijk letsel. Besteed voor elk gebruik enige tijd om uzelf vertrouwd te makeen met de grasmaaier. Bewaar deze gebruiksaanwijzing op een veilige plaats, om de nodige informatie steeds voorhanden te hebben. Als u dit apparaat overdraagt aan iemand anders, geef dan altijd ook deze gebruiksaanwijzing en verilgheidsvoorschriften er bij.

Beoogde toepassingen

Dit gereedschap mag alleen worden gebruikt voor de taken waarvoor het apparaat bestemd is. Enige andere toepassing worden beschouwd als misbruik. De gebruiker/ bedienend personeel, Niet de fabrikant, worden aansprakelijk gezchoolen voor enige schade of verwondingen die voortvloeien uit dergelijk misbruik. Deze grasmaaier met benzinemotor is bestemd voor particulier gebruik, d.w.z. gebruik in de directe omgeving van huis en tuin. Particulier gebruik van de grasmaaier voorziet in een一年多ijse gebruiksduur van gewoonlijk nicht更是 dan 50 eer, gedurende welkeperiode het apparaat voornamelijk worden gebruikt voor het onderhoven van kleinschalige gazons van gewone woonhuizen en bijbehorende tuinen. Openbare facilitieten, sportvelden en land- of bosbouwtoepassingen vallen hier nicht onder. Houd er rekening mee dat once apparatuur nicht is ontworpen voor commerciele, handels- of industriiele toepassingen. Onze garantie verralt wanner het apparaat worden gebruikt voor commerciele, handels- of industriiele toepassingen of soortgelijke doeleinden. De gebruiksaanwijzingen, zoals bijgeleverd door de fabrikant,要去en bewaard worden en要去en voor naslag worden gebruikt om erop toe te zien dat de grasmaaier juist worden gebruikt en onderhoven. De instructies bevatten belangrijke informatie voor de bediening, het onderhoud en eventuele reparations.

Belangrijk! Vanwege ernstig gevaar van lichamelijk letsel voor de gebruiker, mag de grasmaaier Niet worden gebruikt voor het trimmen van bosjes, heggen of heesters, voor het snoeien van klimplanten, aanplant op daken of gras op balkons, voor het verwijderen (opzuigen) van vuil of gruis van trotoirs, voor het Kleinmaken van gekapte boomtakken of de afsnijdsels van een heg. Bovendien mag de grasmaaier Niet worden gebruikt als grondbewerker voor het egaliseren van uitstekende bulten zoals molshopen.

Om veiligheidsredenen mag de grasmaier nicht worden gebrukt als aandrijfeenheid voor andere werktuigen of gereedschappen van enig type.

1. SYMBOLEN DIE OP HET PRODUCT VERMELD STAAN (op de achechterkap)

Lees de gebruiksaanwijzing.

Houd omstandersuitdebuurt.

Besteed als gebruiker extra aandacht aan handen en voeten om letsel te voorkomen.

Benzine is brandhaar, blijf uit de buurt van open vuur. Als de motor draait mag geen benzine worden bijgevuld.

Giftige dampen. Niet binnenshuis gebruiken.

Draag ter bescherming van de gebruiker tijdens het maaien een veiligheidsbril en gehoorbescherming.

Maak de bougiekabel los Voordat u reparations, zoals beschreiben in de gebruiksaanwijzing,uitvoert.

WAARSCHUWING: Bij gebruik van gereedschap

met een verbrandingsmotor要去en alkijd de algemene veiligheidsvoorzieningen worden opgevolgd om het risico van ernstig persoonlijk letsel en/of schade aan het gereedschap te verminderen. Lees deze gebruiksaanwijzing voordat u deze grasmaaier gaat gebruiken en bewaar deze gebruiksaanwijzing om hem later te kunnen raadplegen.

WAARSCHUWING: Dit gereedschap producerert

tijdens gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkung van actie of passieve medische implantaten hinderen. Om het risico van ernstig persoonlijk en fataal letsel te verminderen, adviseren wij personen met medische implantaten hun dokter en de fabrikant van het implantaat te raadplegen alvorens dit gereedschap te bedieren.

Aanwijzingen

Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsknoppen en de juiste omgang met het gereedschap. Leer hoe u de motor snel=kunt stoppen.
- Gebruik de grasmaaieruitsluitend voor het doel waarvoor hij is ontworpen, d.w.z. voor het maaien en opvangen van gras. Al het andere gebruik kan gevaarlijk zijn en schade aan het gereedschap veroorzaken.Voorbeelden van verkeerde gebruik zich onder andere:

• het vervoeren van mensen, kinderen of dieren op het gereedschap;
• zich latent vervoeren door het gereedschap;
• het gereedschap gebruiken om ladingen te trekken of duwen;
• het gereedschap gebruiken voor het verzamelen van bladeren of afval;
• het gereedschap gebruiken om hagen te Snoeien of om andere vegetatie dan gras te maaien;
• het gebruik van het gereedschap door meer dat een persoon;

• het maaimes gebruiken op een andere ondergrond dan grayscale.

• Laat in geen geval kinderen of Personen die deze gebruiksaanwijzing Niet gelezen hebben de grasmaaier gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zich.

• Gebruik de grasmaier nooit:

• wonneer er personen, met name kinderen, of dieren in de buurt zich;

• wonneer de gebruiker medicijnen of andere middelen heeft gebruikt die+zijn/haar reactiesnelheid of concentratie kunnen beinvloeden.

Denk eraan dat de bedienaar of gebruiker van de grasmaaier aansprakelijk is voor ongevalten en onvooriene gebeurtenissen die personen of hun eigendommen können overkommen.
- De gebruikers要去 terdege geoefend worden in het gebruik, de afstelling en de bediening van het apparatusaat, inclusief welke toepassingen verboden zijn.

Voorbereidingen

• Draagijdens het maaien algtd stevige schoenen en een lange broek. Gebruik het gereedschap Niet met blote voeten of met open sandalen.
• Inspector het terrein waar het apparaat gezruikt gaat worden en verwijder alle voorwerpen, zoals stenen, spelgoed, stokken en stukken draad, die door de machine weggeslingerd+kunnen worden.

WAARSCHUWING-Benzine is bijzonder brandhaar.

-Bewaar benzine in specialaarvoortbestemde jerrycans.
- Vul alleen benzine bij in de open lucht en rook waar bij Niet.
- Vul benzine bij voor het starten van de motor. Verwijder nooit de brandstofvuldop en vul nooit benzine bij terwijl de motor draait of wonneer de motor warm is.
- Als benzine worden gemorst, mag u Niet proberen de motor te starten, maar要去 de grasmaaier worden verwijderd van de plaat waar de benzine gemorst is, en mag de motor Niet worden gestart voordat de benzine verdampt is.
- Plaats de doppen stevig terug op de brandstoftank en jerrycan.

• Vervang defecte geluideddempers.
• Voer voor gebruik algid algijd een visuèle contrôle uit of het maaimes, de mesbout of het maaimechanisme versleten of beschadigd is. Vervang het versleten of beschadigd maaimes en mesbout algid samen, om onbalans te voorkomen.
• Controller regelmatig of alle startblokkeringen en controlemechanismen voor de aanwezigheid van een gebruiker juist functioneren.

Bediening

• Laat de verbrandingsmotor Niet draaien in een gesloten ruimte waarin gevaarlijke koolmonoxidedampen zich hunnen ophopen.
• Gebruik het apparaat Niet wanner u moe of zich bent of als u medicijnen of verdovende middelen hebt ingenomen.
• Waarschuwing! Gebruik de grasmaaier nicht wanneer het onweert en er kans op blikseminslag bestaat.
• Het is aanbevolen om de gebruiksduur beperkt te houden, om zo min möglichk risico van lawaai en trillingen te lopen.

• Wees zich voorzigende wanner u de grasmaaier gezrukt op hellingen of bij steile randen, greppels of oevers.

• Werk alleen bij daglicht of bij goed kunstlicht.

• Gebruik de grasmaaier bij voorkeur nicht wanner het gras nat is.
  Zorg er op een helling.altijd voor dat u stevig staat.
• Loop rustig, nooit te snel.
• Maai met cirkelmaaiers met wielen een helling.altijd in de dwarsrichting en nooit van bovenaarbeneden.
• Ga algid uiterst voorzichtig te werk bij het veranderen van richting op een helling.
• Maai Niet op bijzonder steile hellingen.
• Pas goed op als u de grasmaaier achechteruit LAST rijden of maar u toe haalt.
• Het maaimes moet stilstaan wanner de grasmaaier bij het vervoeren moet worden gekanteld, wanner de grasmaaier over een oppervlak waar geen gras groeit moet worden verplaatst en bij het vervoer maar en van een te maaien gedeelte.
• Gebruik de grasmaaier nooit met defecte afschermingen of zonder veiligheidsvoorzieingen zoals een achterklep en/of grasopvangbak.
• Let op: De grasmaaier mag Niet worden gebrukt zonder dat of de volledige grasvanger, of de zichsluitende uitblaasopeningsbeveiliging op+zijnplaats zit.
• Verander de regelafstellingen van de motor Niet en LAST het toerental van de motor Niet buitengewoon hoog oplopen.
• Probeer zich om enige afstelling of aanpassing te make in enig afgesloten mechanisme voor de motorsnelheidsregeling.
• De beveiligingsystemen en veiligheidsvoorzieingen van de grasmaaier mogen nooit worden uitgeschakeld of aangepast.
• Schakel alle maaimessen en de aandrijving uit voordat u de motor start.
• Start de motor zorgvuldig zoals aangegeven in de gebruiksaanwijzing en blijf met uw voeten steeds op voldoende afstand van het maaimes.
  Tijdens het starten van de motor mag de grasmaaier Niet worden gekanteld.
• Start de motor nicht als u voor het UITwerpkanaal staat.
• Kom Niet met uw handen of voeten in de buurt van of onder draaiende delen. Blijf altijd uit de buurt van deuitwerpopening.
• De grasmaier nooit optillen of dragen wonneer de motor loopt.

• Zet de motor uit en kaak de bougiekabel los, wacht tot de draaiende delen volledig tot stilstand zijn gekomen en, indien aanwezig, verwijder de sleutel.

• voordat u een verstopping opheft of voordat u hetuitwerpkanaal leegt.

• voordat u de grasmaier controleert, reinigt of er werkzaamheden aan.gaat verrachten.
• na het raken van een vreemd voorwerp. Controleer of de grasmaaier beschadigd is en LAST deze indien nodig repareren voordat u de grasmaaier opnieuw gaat starten en gebruiken.

• als de grasmaaier op oncebruikelijke manier begint te trillen (onmiddelijk controlleren).

• Zet de motor uit en maak de bougiekabel los, wacht tot de draaiende delen volledig tot stilstand zijn gekomen en, indien aanwezig, verwijder de sleutel.

• iedere keer als u de grasmaaier onbeheard awhile.

• voordat u brandstof bijvult.

• Zet de gashendel terug vó Rodrat u de motor uitschakelt en indien de motor is voorzien van een brandstofkraan,要去 deze na het maaien worden zicht gezet.

• Gebruik de grasmaaieruitsluitend voor het doel waarvoor hij is ontworpen: voor het maaien en opvangen van gras. Al het andere gebruik kan gevaarlijk+zijn en schade aan het gereedschapveroorzaken.

Onderhoud en opslag

• Zorg ervoor dat alle bouteen en de schroeven stevig vastgedraaid zijn om er zeker van teল dat het gereedschap algijd op een veilige manier gebruiksklaar is.
• Zet de grasmaier Niet met brandstof in de brandstoffank in een ruimte waar de brandstoffdampen in aanraking+kunnen komen met vlammen of vonden.
• Laat de motor afkoelen voordat u de grasmaaier opbergt in een gesloten ruimte. Maak de grasmaaier schoon en verricht het nodige onderhoud voordat u het apparaat opbergt.
• Om het brandgevaar zoveel möglich te beperken要去 de motor, de geluideddemer, de accubak en de brandstoffank vrijhonden van gras, bladeren of overtollig vet.
• Controller regelmatig de grasopvangbak op slijtage en beschadigingen.
• Vervang vigilheidshalte versleten of beschadigde delen.
• Als de brandstoffank要去 worden geleegd,要去 dit in de open lucht去做.
• Onjuist onderhoud, gebruik van Niet-passende verrangingsonderdelen, of het verwijderen of aanpassen van van veiligheidsvoorzieningen kan de grasmaaier beschadigen en de gebruikers ernstig verwonden.
• Gebruik alleen de aanbevolen maaibladen en reserve-onderdelen geleverd door de fabrikant. Het gebruik van Niet-specifieke onderdelen kan de grasmaaier beschadigen en de gebruikers verwonden. Houd de grasmaaier steeds in goede werkconditie.
• Als de voorziening voor het stoppen van de maaibladen Niet goed werk, neemt u dan a.u.b. contact op met een officiele onderhoudsdienst.

Vervoeren en hanteren

• Wonneer het gereedschap moet worden gezendeerd, opgetild, vervoerd of gekanteld, moet u:

• stevige werkhandsschoenen dragen;

• het gereedschap vastpakken opplaatsen die een goede houvast bieden, rekening houdend met het gewicht en de verdeling ervan;
• gezebruik een geschikt aantal mensen voor het gewicht van het gereedschap en de kenmerken van het voertuig of deplaats waar het moet worden gebracht of opgehaald.

Tijdens vervoer moet het gereedschap stevig zich vastgezet met touwen of kettingen.

WAARSCHUWING: Raak het draaiende

maaimes nicht aan.

WAARSCHUWING: Vul de brandstoftank bij in

een goed geventileerde ruimte verwijl de motor isuitgeschakeld.

3. BESCHRIJVING VAN DE ONDERDELEN (zie afb. 1, 2, 3 en 4)

Bijgeleverd:

A: Bougiesleutel

5. ONDERDELEN AANBRENGEN EN VERWIJDEREN

5-1 MONTEREN VAN DE INKLAPBARE HANDGREEP

1. Bevestig het onderste gedeelte van de handgreep op de handgreepsteun met de bout, ring en vergrendelknop (zie afb. 5).
2. Til de twee vergrendelhendels op waarmee het bovenste gedeelte en het onderste gedeelte van de handgreep met elkaar zijn verbonden (zie afb. 6).

3. Duw de vergrendelhendels dicht om het onderste gedeelte en het bovenste gedeelte van de handgreep te vergrendelen in de bedieningsstand (zie afb. 7).

4. Stel de spanning af door de borgmoer met een geschikte sleutel te draaien (zie afb. 8).

5. Plaats het snoer op de buis van de handgreep. Klem het met de snoerklem vast op het midden van het onderste gedeelte van de handgreep en verzeker uervaan dat het snoer rond de buitenkant van de handgreep is bevestigd (zie afb. 9 en 10). Het snoer kan anders bekneld raken bij het openen/sluiten van de achechterklep.

5-2 DE BEDIENINGSHOEK INSTELLEN

1) Trek de vergrendelhendel open.
2) Roteer het bovenste gedeelte van de handgreep vanuit de middenstand van de hoekverstelling binnen het bereik van -15^ tot +15^ (3 standen: -15^, 0^ en +15^ ) maar de juiste bedieningshoek, zoals aangegeven in afb. 11.
3) Duw de vergrendelhendel zich om het bovenste gedeelte en het onderste gedeelte van de handgreep met elkaar te vergrendelen.

5-3 DE GRASOPVANGBAK AANBRENGEN EN VERWIJDEREN

1. Aanbrengen: til de achechterklep op en haak de grasopvangbak aan de achechterkant van de grasmaaier (zie afb. 12, 13 en 14).
2. Verwijderen: til de achechterklep op en verwijder de grasopvangbak.

5-4 DE TREKSTARTHANDGREEP

Verplaats de trekstarhandgreep van de motor maar de koordgeleider (zie afb. 15).

5-5 DE MAAIHOOGTE INSTELLLEN

Duw de hefboom maar buiten om hem uit de huidige stand te halen. Beweeg de maaihoogte-instelhendel maar voren of achteren om de maaihoogte in te stellen (zie afb. 16 en de beschrijving bij punt 7-9).

6. BEDIERING

Deze grasmaier kan na aanschaft worden omgebouwd voor extra functies, afhankelijk van de gewenste toepassing:

Vanaf een grasmaier met achechteruitwerp maar:

1. een mulchmaaier, of
2. een grasmaier met zichuitwerp.

Wat is mulchen?

Bij mulchen worden het grayscale eerst gemaaid, cervolgens uiterst因其versnipperd, en tenslotte in het gras teruggeblazen als natuurlijke meststof.

Tips voor mulchmaaien:

• Maai het gras regelmatig met maximaal 2 cm van 6 cm waar 4 cm grashoogte.
• Gebruik een scherp maaimes.
• Maai geen nat grayscale.
• Stel het maximale motortoerental in.
• Duw de grasmaier met een rustige werksnelheid.
• Maak regelmatig de mulchinzet, binnenkant van de behuizing en het maaimes schoon.

In gebruik nemen

6-1 Ombouwen tot mulchmaaier

WAARSCHUWING:Alleen wanner de motor

gestopt is en het maimes tot stilstand is gekomen.

1. Til de achechterklep op en verwijder de grasopvangbak.

2. Plaats de mulchinzet in het maaidek. Zet de mulchinzet vast met de knop in de opening van het maaidek (zie afb. 17 en 18).

3. Laat de achechterklep weeer zakken (zie afb. 19).

4. Til de zijklep op en verwijder het zichuitwerpkanaal.

6-2 Ombouwen tot grasmaier met zichuitwerp

Alleen wonneer de motor en het maimes, zijn!

1. Til de achechterklep op en verwijder de grasopvangbak.
2. Breng de mulchinzet aan.
3. Til de zijklep voor lijuitwerp op (zie afb. 20).
4. Monteer het zijuitwerpkanaal op de bevestigingspen van de zijklep (zie afb. 21).
5. Laat de zijklep zakken tot op het zichuitwerpkanaal (zie afb. 22).

6-3 Maaien met de grasopvangbak

WAARSCHUWING: Alleen met een

uitgeschakelde motor en stilstaand maaimes.

Voor maaien met de grasopvangbak verwijdert u eerst de mulchinzet en het zichuitwerpkanaal en brengt u daarna de grasopvangbak waar aan.

1. De mulchinzet verwijderen.

2. Til de achechterklep op en verwijder de mulchinzet.

3. Het zijuitwerpkanaal verwijderen.

-Til de zijklep op en verwijder het zichuitwerpkanaal.
- Door veerkracht gaat de zijklep automatisch omlaag zodate de zichuitwerpopening in het maaidek worden afgesloten.
- Verwijder regelmatig grasresten en aangekoekt vuil vanaf de zijklep en vanuit de zijuitwerpopening.

1. Breng de grasopvangbak aan.

Aanbrengen: til de achechterklep op en haak de grasopvangbak aan de achechterkant van de grasmaaier.
- Verwijderen: til de achterklep op en verwijder de grasopvangbak.

7. BEDIENINGSINSTRUCTIES

7-1 VOOR DE MOTOR TE STARTEN

Vul de brandstoftank en olietank bij Zoals aangegeven in de parte gebruiksaanwijzing voor de motor, die bij de grasmaaier is geleverd. Lees de gebruiksaanwijzingen zorgvuldig (zie afb. 23, 24, 25 en 26).

Bewaar brandstof in specialaar voor bestemde jerrycans.

Vul brandstof alleen bij in de open lucht en voordat de motor worden gestart, en rook Nietijdens het bijvullen of hanteren van brandstof.

Verwijder nooit de brandstofvuldop en vul nooit benzine bij terwijl de motor draait of wanner de motor warm is.

Als brandstof is gemorst, mag u Niet proberen de motor te starten, maar要去 de grasmaaier worden verwijderd van deplaats waar de brandstof is gemorst, en mag de motor Niet worden gestart voordat de brandstof verdampt is.

Plaats de doppen stevig terug op de brandstoftank en jerrycan.

Voordat u de grasmaaier Kantelt voor onderhoud van het maaimes of voor aftappen van de olie, moet u de brandstoftank volledig leegmaken.

WAARSCHUWING: In geen geval mag u

brandstof bijvullen in een gebouw, verwijl de motor draait of als het afkoelen van de motor na draaien korter heeft geduurd dan 15 minutes.

7-2 DE MOTOR STARTEN EN HET MAAIMES INSCHAKELEN

1. Bij deze grasmaaier zit het uiteinde van de bougie een rubberen mof. Zorg ervoor dat de metalen huls aan het uiteinde van de bougiekabel (binnenin de rubberen mof) goed vastzit op de metalen elektrode van de bougie.
2. Voor het starten van een koude of warme motor draait u de gas-chokehendel maar een stand tussen de stand " en de stand ".Voor het gebruik draait u dan de gas-chokehendel maar de stand (zie affb. 27)
3. U gaat ache ter de grasmaier staan, pakt de remhendel vast en houd deze gegen de bovenste handgreep, zoals afgebeeld in afb. 28.
4. Pak de trekstarhandgreep vast, zoals aufgebeeld in afb. 28, en trek hem snel maar u toe. Plaats de handgreep na het starten van de motor rustigtering谈起 den koordgeleider.

Als u de remhendel loslaat, slaat de motor af en stopt het maaimes vanzelf.

Start de motor zorgvuldig zoals aangegeven in de gebruiksaanwijzing en blijf met uw voeten steeds op voldoende afstand van het maimes.

Tijdens het starten van de motor mag de grasmaier Niet worden gekanteld. Start de grasmaier op een vlakke ondergrond zonder hoog gras of obstakels.

Houd uw handen en voeten uit de buurt van draaiende delen. Start de motor nicht als u voor de uitwerpopening staat.

Houdijdens het gebruik de remhendel met beiden handen stevig vast.

OPMERKING: Als u tijdens het gebruik de

remhendel loslaat, za de motor afslaan waardoor de grasmaier stopt.

WAARSCHUWING: Om te voorkomen dat de

grasmaier per ongeluk ingeschakeld kan worden, is het apparaat voorzien van een motorblokkering die u eerst terug要去rekken voordat de motor gestart kan worden. Wanner u de motorregelhendel loslaat,要去 die terugkeren maar de uitgangsstand,waarna de motor automatisch afslaat.

OPMERKING: Motorblokkering (remhendel):

Gebruik deze hendel om de motor te stoppen. Wanner u de hendel loslaat, komen de motor en het maaiblad automatisch tot stilstand. Voor het maaien houdt u de hendel in de werkstand. Voordat u gaat maaien controleert u enkele malen zorgvuldig de start/stophendel om te zien of die maar behoren werkt. Zorgt u dat de spanningskabel soepel bediend kan worden (dus nicht ergens geknikt is of vastloopt op enige manier).

7-4 DE MOTOR STOPPEN

LET OP: Het maaimes draait na het uitschakelen motor nog enkele seconden door.

1. Als u de remhendel loslaat, slaat de motor af en stopt het maaimes vanzelf (zie afb. 29).
2. Maak de bougiekabel los en aard deze zoals aangegeven in de aparte gebruiksaanwijzing voor de motor om per ongeluk starten te voorkomen als de grasmaaier onbeheerd achtergelaten worden.

7-5 ZELFAANDRIJVING

Voor model PM4602SR

Duw de aandrijfhendel gegen de bovenste gedeelte van de handgreep, de grasmaaier begint automatisch maar voren te rijden met onceveeer 3,6 km/h (zie afb. 30). Laat de aandrijfhendel los en de grasmaaier stopt met rijden.

Voor PM-4602 S3C en PM-5102 S3C

De grasmaier is uitgerust met een snugheidsregeling die 3 snugheden kan instellen van 3,0km / u tot en met 4,5km / u .

Stand "de langzaamste stand; Stand "": de snelste stand (zie afb. 31).

Volg onderstaande stappen:

1. Laat de aandrijfhendel los en wacht tot de grasmaaier nicht meer maar voren rijdt.

2. Stel de gewenste snelheid in (zie afb. 31).

3. Duw de aandrijfhendel gegen de bovenste handgreep en de grasmaaier begint automatisch maar voren te rijden (zie afb. 30).

LET OP: Uw grasmaier is bedoeld om normala te maaien met een maximale lenghte van 250 mm.

Probeer Niet in ongebruikelijk hoog droog of nat gras (bijvoorbeeld een weiland) of een berg droge bladeren te maaien. Afval kan zich ophopen op het maaidek of in aanraking komen met de motoruitlaat waardoor möglich brandgevaar ontstaat.

7-6 VOOR HET BESTEMAAIRESULTAAT

Verwijder afval van het gazon. Zorg dat het gazon vrij is van stenen, stokken, draadstukken of andere vreemde voorwerpen die per ongeluk door de grasmaaier in allerichtingen weggeslingerd kunnen worden en nicht alleen ernstig persoonlijk letsel voor de gebruiker of anderen, maar ook schade aan eigendommen en voorwerpen in de buurt tot gezolg kunnen hebben. Maai geen nat gras. Maaien gaat het best als het gras Niet nat is odomat het anders aan de onderkant van het maidek gaat plakken en daardoor het maaien wordt gehinderd. Maai neteer dan 1/3 van de graslengte. Voor maaien wordt aangeraden het gras 1/3 van de lengte korte te maaien. De voorwaartse snugheid要去 zodenig aangepast worden dat het versnipperde gras gelijkmatige over het gazon worden verdeld. Speciaalijdens het zwaar maaien van dik gras kan het nodig+zijn om de laagste snugheid te gebruiken om de grassprieten schoon en goed te maaien. Als het gras langer is kutu het gazon in twee fasen maaien door de maaihoogte nog een keer met 1/3 van de graslengte te verlagen en misschien in een andere richting te maaien dan de eerste keer. Door toepassing van een kleine overlapping op elk maapad kutu de eventueel op het gazon achtergebleven grassprieten opruiimen. De maaier moet altijd op het hoogste toenental draaien voor het beste maairesultaat en om zo effectief mogelijk te maaien. Maak de onderkant van het maidek schoon. Zorg dat de onderkant van het maidek na elk gebruik worden schoongemaakt om ophoping van grasresten te voorkomen waardoor een goed mulchresultaat worden gehinderd. Bladeren maaien. Het maaien van bladeren kan uw gazon ten goede komen. Als u bladeren gaat maaien, moet u zorgen dat ze droog+zijn en Niet in een ditke laag op het gazon liggen. Wacht Niet tot alle bladeren van de bomen zich genvallen voordat u gaat maaien.

WAARSCHUWING: Schakel de motor uit na het

raken van een vreemd voorwerp. Maak de bougiekabel los, contrôleer de grasmaaier grondig op beschadigingen en herstel de beschadiging voordat u de grasmaaier opnieuw.gaat starten en gebruiken.Buitensporige trillingen in de grasmaaier konnen op een beschadiging duiden. De grasmaaier要去 onmiddelijk worden nagekeken en gerepareerd.

7-7 GRASOPVANGBAK

Op de bovenkant van de grasopvangbak zit een nivea-aanduiding die aangeeft of de grasopvangbak leeg of vol is (zie afb. 32 en 33):

• De niveau-aanduiding staat open wanner de grasopvangbak nog nicht vol zit tijdens het maaien (zie afb. 33).
• Als de grasopvangbak vol is, zakt de niveaanduiding omlaag. Nadat dit is gebeurt, stopt u onmiddelijk met maaien en maakt u de grasopvangbak leeg. Controller of de grasopvangbak schoon is en het luchtrooster open is (zie afb. 32)

BELANGRIJK

Als de opening van de niveau-aanduiding erg vuil is, zal de niveau-aanduiding Niet open gaan. In dat geval maakt u de opening van de niveau-aanduiding onmiddelijk schoon.

7-8MAAIDEK

De onderkant van het maaidek moet na elk gebruik worden schoongemaaakt om ophoping van grasresten, bladeren, vuil of anders te voorkomen. Als dit vuil kan ophopen, krijgen roest en corrosie vrij baan en za goed mulchen Niet möglichk zijn. Het maaidek kan schoongemaaakt worden door de grasmaaier te kantelen en schoon te schrapen met een toepasselijk gereedschap (zorg dat de bougiekabel is losgemaakt).

7-9 DE MAAIHOOGTE INSTELLEN

LET OP: Verander in geen geval een instelling grasmaier zonder eerst de motor uit te schakelen dougiekabel los te make.

1. LET OP: Voordat u de maaihoogte verandert teeerst de motor uitschakelen en de bougiekabelen.

Uw grasmaier heeft een centrale maaihoogteinstelhendel met 8 hoogtestanden.

De hoogte (van maaimes tot grond) kan worden ingesteld van 25mm tot 70~mm 8hoogtestanden) (zie afb.34). De onderste instelling: 25mm stand 1);de hoogste instelling: 70~mm stand 8).

1. Schakel de grasmaieruit en maak de bougiekabel los voordat u de maaihoogte verandert.

2. De centrale maaihoogte-instelhendel heeft 8 verschilnde hoogtestanden. (zie afb. 34) De maaihoogte verandert u door de maaihoogte-instelhendel maar het wiei te duwen en omhoog of omlaag te verplaatsen maar de gewenste maaihoogtestand.

8. ONDERHOUD

BOUGIE

Gebruik voor verranging alleen originele bougies. Het Beste is om de bougie na 100 bedrijfsuren te verrangen.

REMSCHOENEN

Laat de motorremschoenen regelmatig door een onderhoudsdienst controleren en/of verrangen; ter verranging können alleen originele onderdelen worden gebrukt.

9. SMERING

LET OP:MAAK DE BOUGIEKABEL LOS

VOORDAT U ONDERHOUDSWERKZAAMHEDEN GAAT UITVOEREN.

1. WIELEN - Smeer de kogellagers in elk viel minstens een keer per seizoen met lichte olie.

2. MOTOR - Volg de aanwijzingen voor het smeren in de gebruiksaanwijzing voor de motor op.

10. SCHOONMAKEN

LET OP: Spuit geen water op de motor. Water

kan schade toebrengen aan de motor en het brandstofsysteme vermuielen.

1. Veeg het maaidek schoon met een droge doeck.
2. Spuit de onderkant van het maaidek schoon nadat de grasmaaier zodenig is gekanteld dat de bougie maar boven is gericht.

10-1 MOTORLUCHTFILTER

LET OP: Zorg dat vuil of stof het schuimrubberen

filterelement nicht kan verstappen. Het motorluchtfilterelement moet worden onderhonden (schoongemaakt) na 25 uur normal maaien. Het schuimrubberen filterelement moet regelmatig schoongemaakt worden wonneer de grasmaaier onder droge en stoffige omstandigheden worden gebrukt.

LUCHTFILTER SCHOONMAKEN

1. Verwijder de schroef. (zie afb. 35 voor PM-4602 S3C en PM-5102 S3C)
2. Til de lip van de filterkap op. (zie afb. 36 voor de PM462R en de PM4602SR)
3. Verwijder de filterkap.
4. Was het filterelement met water en zeep. GEBRUIK GEEN BENZINE!
5. Droog het element in de open lucht.
6. Plaats een paar druppels SAE30-olie op het schuimrubberen filtrelement en knijp het stevig samen om het overschot aan olie te verwijderen.
7. Plaats het filter terug.
8. Sluit het filterdeksel.

OPMERKING: Vervang het filter als het is gerafeld, geschued of beschadigd, of als het Niet meer kan worden schoongemaaakt.

10-2 MAAIMES

LET OP: Maak de bougiekabel los en aard deze

voordat u aan het maaimes gaat werkken om per ongeluk starten te voorkomen. Bescherm uw handen door werklandschoenen te dragen of een doek te gebruiken als u het maaimes vastpakt. Kantel de grasmaaier zoals aangegeven in de aparte gebruiksaanwijzing voor de motor. Verwijder de zeskantbout en ring waarmee het maaimes en bijbehorende adapter op de uitgaande as van de motor zijn bevestigd. Verwijder het maaimes en de adapter vanaf de uitgaande as van de motor.

WAARSCHUWING: Controller regelmatig de

maaimesadapter op scheuren, vooral na het raken van een vreemd voorwerp. Vervang indien nodig. Voor het beste resultaat要去 het maaimes scherp zich. Het maaimes kan weer scherp worden gemaaakt door het te verwijderen en de snijkant te slijpen of te vijlen, waar bij de originele snijhoek zo goed möglich gehandhaafd要去 blijven. Het is uitermate belangrijk dat elke snijkant evenveel worden geslepen om te voorkomen dat het maaimes in onbalans raakt. Een onjuiste balans van het maaimesveroorzaakt sterke trillingen dat wee ker kan leiden tot eventuele schade aan de motor en grasmaaier. Zorg dat het maaimes zorgvuldig uitgebalanceerd worden na het slijpen. De balans van het maaimes kan worden gecontroleerd door het op de Ronde steel van een schroevendraaier te balanceren. Verwijder een beetje materiaaal van het zwaardere gedeelte totdat de balans wee is hersteld (zie afb. 37). Voordat het maaimes en de adapter weer op de grasmaaier gemonteerd worden, smeert u de uitgaande as van de motor en de binnenkant van de maaimesadapter met een lichte olie. Monteer de maaimesadapter op de uitgaande as. Raadpleeg afb. 37. Monteer het maaimes met het onderdeelnummer afgekeerd van de adapter. Leg de ring op juiste wijze op het maaimes en steek de zeskantbout erdoor. Draai de zeskantbout vast met een draaikoppel, zoals hieronder aangegeven.

10-3 DRAAIKOPPEL VOOR MAAIMES

Draai de centrale bout aan met een koppel van 40 Nm tot 50 Nm om verzekerd teijken van een veilige werking van het gereedschap. Alle moeren en bouteen要去en regelmatin gagekeken worden of ze nog goed vastzitten. Na langdurig gebruik, vooral op ondergronden met veel zand, za het maaimes slijten en zich oorspronkelijke vorm verliezen. Het maaien gaat steeds slechter en het maaimes要去 worden verrangen. Vervang het alleen met een maaimes dat door de fabriek is goedgekeurd. De fabrikant is Niet verantwoordelijk voor eventuele schade die veroorzaakt worden door de onbalans van het maaimes. Bij verranging van het maaimes要去 u gebruikmaken een origineel verrangingsonderdeel waarvan het nummer is aangegeven op het maaimes (DOLMAR 263001451 voor PM462R, PM4602SR en PM-4602 S3C; DOLMAR 263002552 voor PM-5102 S3C) (het maaimes kutu bestellen bij uwplaatselijke dealer of door telefonisch contact op te nemen met ons bedrijf -zie de kaft).

10-4 MOTOR

Raadpleeg deAPEgebruiksaanwijzing Voor de motor voor aanwijzingen met betrekking tot motoronderhoud. Behandel de motorolie zoals aangegeven in de aparte gebruiksaanwijzing voor de motor dat bij de grasmaaier is geleverd. Lees en volg de instructies zorgvuldig.

Onderhoud onder normale omstandigheden het luchtfilter zoals aangegeven in deAPE gebruiksaanwijzing voor de motor.

Bij zeer stoffige omstandigheden moet het steeds na enkele uren schoongemaakt worden. Slechte motorprestaties en het verzuipen van de motor+zijn meestal aanwijzingen dat het luchtfilter onderhoden moet worden.

Raadpleeg de partir gebruiksaanwijzing voor de motor die bij de grasmaaier is geleverd, voor het onderhoud van het luchtfilter.

Een keer per seizoen moet de bougie worden schoongemaakt en de elektrodenafstand opnieuw worden ingesteld. Het worden aangeraden om aan het begin van elk maaiseizoen de bougie te verrangen. Raadpleeg de aparte gebruiksaanwijzing voor de motor voor het juiste bougietype en specificatie van de elektrodenafstand. Maak de motor regelmatig schoon met een doek of borstel. Houd het koelsystem (ventilatorbehuiizing) schoon om een goede luchtcirculatie te realizeren die essentieel is voor het vermogen en de levensduur van de motor. Zorg dat al het gras, vuil en brandbare rommel rondon de uitlaatdemper is verwijderd.

11. OPBERGEN (BUITEN HET SEIZOEN)

De volgende stappen要去 nemen om de grasmaaier voor te bereiden om hem op te bergen.

1. Maak de brandstoftank leeg na de LASTE maaibeurt van een seizoen.

a) Maak de brandstofank leeg met een zuigpomp.

LET OP: Tap de benzine Niet af in een afgesloten

vertrek, in de buurt van open vuur, terwijl u rookit, enz.

Benzinedampen können een explosie of brand peroorzaken.

b) Start de motor en LAST deze draaien tot alle resterende benzine is opgebruikt en afslaat.
c) Verwijder de bougie. Gebruik een oliekannetje om ongeveer 20 ml olie in de verbrandingskamer te gieten. Bedien de starter zodate de olie in de verbrandingskamer gelijkmatig worden verdeld. Plaats de bougie terug.

1. Reinig en smeer de grasmaier zorgvuldig zoals hierboven beschreiben onder "SMERING".
2. Smeer het maaimes Licht in om roesten te voorkomen.
3. Berg de grasmaaier op in een droge, schone en vorstvrije ruimte, buiten het bereik van onbevoegde Personen.

LET OP: De motor moet volledig afgekoeld zich

voordat u de grasmaier mag opbergen.

OPMERKING:

• Een gereedschap met een verbrandingsmotor mag nicht worden opgeborgen in een schuur die nicht is geventileerd of waarin materialen worden opgeslagen.
• Zorg ervoor dat het gereedschap gegen roest worden beschermd. Smeer het gereedschap, met name de kabels en alle bewegende delen, met een lichte olie of silicone.
• Pas op dat u de kabels nicht buigt of knikt.
• Als het startkoord is losgeschoten uit de koordgeleider op de handgreep, moet u de bougiekabel losmaken en aarden, de stophandgreep intrekken en het startkoord langzaam uit de motor trekken. Schuif het startkoord in de koordgeleider op de handgreep.

Vervoeren

Schakel de motor uit en wacht tot de motor afgekoeld is. Maak dan de bougiekabel los en leeg de brandstoftank volgens de instructies in de gebruiksaanwijzing voor de motor. Pas op dat het maiablad Niet worden verbogen of anderszins beschadigd wonneer u de grasmaaier over obstakelsBeen duwt.

12. PROBLEMEN OPLOSSEN

PROBLEEM MOGEL	JKE OORZAAK OPLOSSING
Motor start nicht.	Gas-chokehendel staat gezien de huidige omstandigheden nicht in de juiste stand.	Gas-chokehendel in de juiste stand zetten.
	Brandstoftank is leeg.	Vul de brandstoftank met brandstof: raadpleeg de GEBRUUKSAANWIJZING VOOR DE MOTOR.
	Luchtfilterelement is vuil.	Luchtfilterelement schoonmaken: raadpleeg de GEBRUUKSAANWIJZING VOOR DE MOTOR.
	Bougie zit los.	Bougie met een draaikoppel van 25 tot 30 Nm vastdraaien.
	Bougiekabel zit los of is losgeraat van de bougie.	Bougiekabel op de bougie bevestigen.
	Elektrodenafstand van de bougie is Niet correct.	Elektrodenafstand op 0,7 tot 0,8 mm instellen.
	Bougie is defect.	Nieuwe bougie met de juiste elektronafstandplaatsen: raadpleeg de GEBRUUKSAANWIJZING VOOR DE MOTOR.
	Carburateur is verzopen met benzine.	Luchtfilterelement verwijderen, voortdurend aan het startkoord trekken todat de carburateur leeg is en daarna een nieuw luchtfilterelementplaatsen.
	Defecte ontstekingsmodule. Neem contact op met een servicecentrum.
Motor is moeilijk te starten of verliest vermogen.	Vuil, water of oude brandstof in de brandstoftank.	Tap de brandstoftank af en reinig deze. Vul de brandstoftank met schone,{nieuwe brandstof.
	Het ventilatiegaatje in de brandstofvuldop zit verstopt.	Reinig of verrang de brandstofvuldop.
	Luchtfilterelement is vuil. Luchtfilter element reinigen.
Motor draait onregelmatig.	Bougie is defect.	Nieuwe bougie met de juiste elektronafstandplaatsen: raadpleeg de GEBRUUKSAANWIJZING VOOR DE MOTOR.
	Elektrodenafstand van de bougie is Niet correct.	Elektrodenafstand op 0,7 tot 0,8 mm instellen.
	Luchtfilterelement is vuil.	Luchtfilterelement schoonmaken: raadpleeg de GEBRUUKSAANWIJZING VOOR DE MOTOR.
Motor draait slecht stationair.	Luchtfilterelement is vuil.	Luchtfilterelement schoonmaken: raadpleeg de GEBRUUKSAANWIJZING VOOR DE MOTOR.
	Luchtsteuven in de motorafdekking zich verstopt.	Vuil uit de sleuven verwijderen.
	Koelribben en luchtwegen onder de ventilatorbehuizing van de motor zich verstopt.	Vuil van de koelribben en luchtwegen verwijderen.
Motor slaat over bij een hoog toerental.	Afstand:tussen elektroden van de bougie is te Klein.	Elektrodenafstand op 0,7 tot 0,8 mm instellen.
Oververhitte motor.	Koelluchtstroom geblokkeerd.	Alle vuil uit de sleuven van de motorafdekking,ventilatorbehuizing en luchtwegen verwijderen.
	Verkeerde bougie.	Installer de originele bougie en koelvinnen op de motor.
Grasmaier tritt buitensporig.	Maaiames zit los. Maaiames vastzetten.
	Maaiames is in onbalans. Maaiames uittbalanceren.

13. MILIEU

Wanneer uw gereedschap na langdurig gebruikervangen要去orden, moet u het Niet bij het huisvuilzetten, maar要去 het op een milieuverantwoorde wijzeverwerken.

14. EG-VERKLARING VAN CONFORMITEIT

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgesloten als

Aanhangsel A bij deze gebruiksaanwijzing.
