BRUKSANVISNING PM462R DOLMAR

Vedligeholdelse og opbevaring

Transport og handtering

ADVARSEL: Rør ikke ved roterende knive.

god ventilation og med motoren standset.

3. BESKRIVELSE AF DELE

(Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Indeholdende

A: Taendrørsnøgle

4. TEKNISKE DATA

Model PM462R PM4602SR PM-4602 S3C PM-5102 S3C
Motortype	B&S 675EXi-serien, ReadyStart	B&S 675EXi-serien, ReadyStart	B&S 750EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart
Selvdrevet Nej Ja Ja Ja
Motorvolumen 163 cm	3	163 cm3	161 cm3	161 cm3
Nominel ydelse	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Knivbredde	460 mm	460 mm	460 mm	510 mm
Nominel hastighed	2.800/min.	2.800/min.	2.800/min.	2.800/min.
Brændstoftankvolumen	1,0 I 1,0 I 1,0 I	1,0 I
Olietankskapacitet	0,47 I	0,47 I	0,6 I	0,6 I
Græsopsamlerkapacitet	60 I	60 I	60 I	65 I
Nettovægt	30 kg	32,5 kg	35 kg	38 kg
Højdejustering	25-70 mm, 8 justeringer	25-70 mm, 8 justeringer	25-70 mm, 8 justeringer	25-70 mm, 8 justeringer

Model	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Garanteret lydtryksniveau på operatørens position (i henhold til EN ISO 5395-1 Annex F og EN ISO 5395-2, EN ISO 4871)	84,3 dB (A) (K=3 dB (A))	84,3 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Målt lydeffektniveau	94,0 dB (A) K=1,80 dB (A)	94,0 dB (A) K=1,80 dB (A)	94,3 dB (A) K=1,80 dB (A)	95,9 dB (A) K=2,16 dB (A)
Garanteret lydeffektniveau (i henhold til 2000/14/EF)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibration (i henhold til EN ISO 5395-1 Annex G og EN ISO 5395-2)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTERING

5-1 MONTERING AF FOLDEHÄNDTAGET

6-3 Klipning med graesopsamleren

FORSIGTIG: Kniven fortsaetter med at rotere sekunder, after motoren er slukket.

Under ekstremt støvede forhold skal det altid renses after nogle fã timers brug. Dárlig motorydelse og drukning af motoren angiver, at luftfilteret bør afterses.

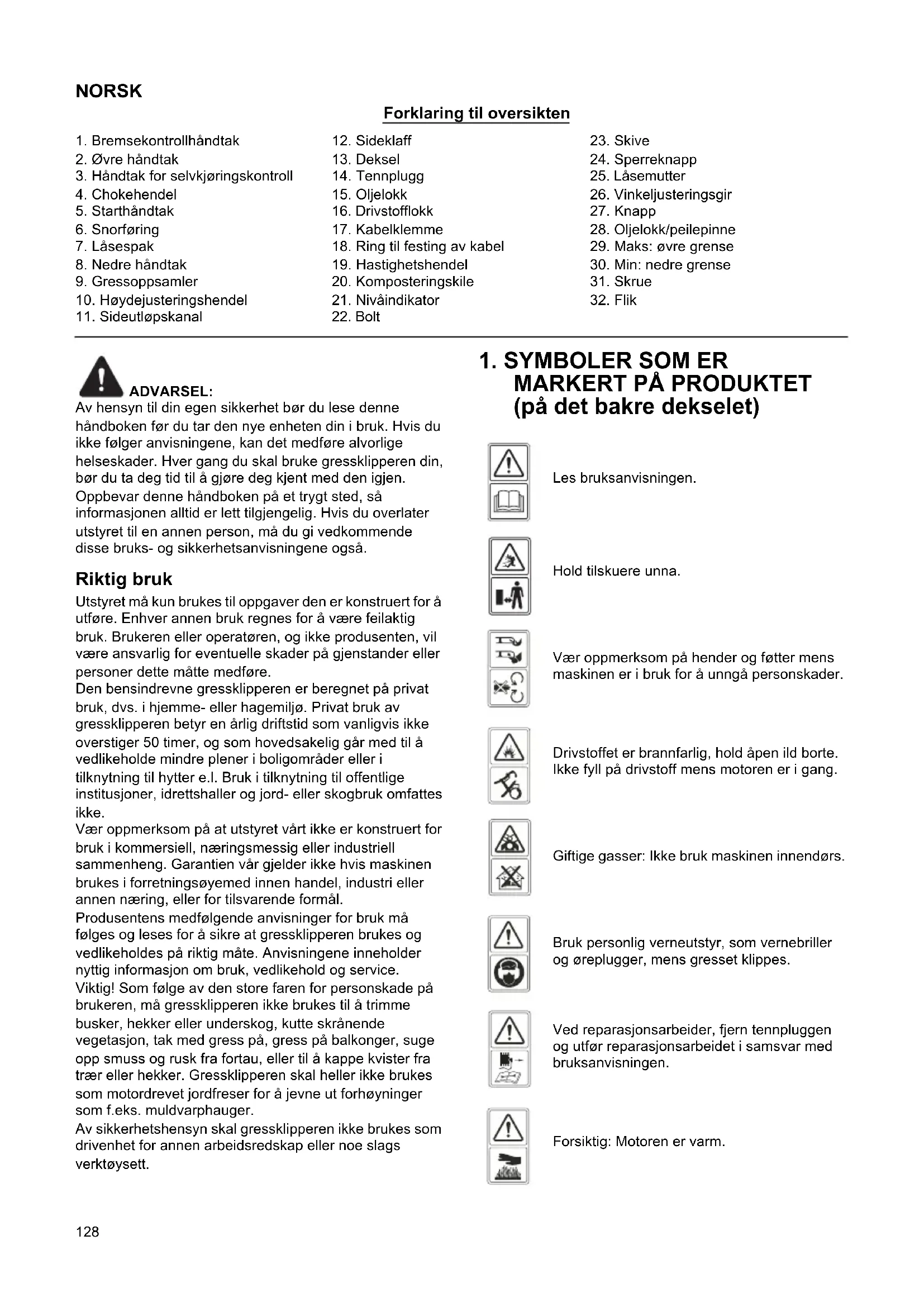

Forklaring til oversikten

1. Bremsekontrollhändtak	12. Sideklaff	23. Skive
2. Øvre händtak	13. Deksel	24. Sperreknapp
3. Händtak for selvkjøringskontroll	14. Tennplugg	25. Låsemutter
4. Chokehendel	15. Oljelokk	26. Vinkeljusteringsgir
5. Starthändtak	16. Drivstoffflokk	27. Knapp
6. Snorfaring	17. Kabelklemme	28. Oljelokk/peilepinne
7. Låsespak	18. Ring til festing av kabel	29. Maks: øvre grene
8. Nedre händtak	19. Hastighetshendel	30. Min: nedre grene
9. Gressoppsamler	20. Komposteringskile	31. Skrue
10. Høydejusteringshendel	21. Nivåindikator	32. Flik
11. Sideutløpskanal	22. Bolt

ADVARSEL:

Av hensyn til din egen sikkerhet bør du lese denen handboken for du tar den nye enheten din i bruk. Hvis du ikke følger anvisingene, kan det medføre alvorlige helseskader. Hver gang du skal bruke gressklipperen din, bør du ta deg tid til ä gjore deg kjent med den igjen. Oppbevar dette handboken på et trygt sted, sä informasjonen alltid erlett tilgengelig. Hvis du overlater utstyret til en annen person, mä du gi vedkommenisse bra克斯- og sikkerhetsanvisingene også.

Riktig bruk

Utstyret mä kun brukes til oppgaver den er konstruert for a utføre. Enhver annen bruk regnes for a vare feilaktig bruk. Brukeren aller operatoren, og ikke produsenten, vil��e ansvarlig for eventuelle skader på gjenstander uller personer dette matte medføre. Den bensindrevne gressklipperen er beregnet på privat bruk, dvs. i hjemme-ller hagemiljo. Privat bruk av gressklipperen betyr en arlig driftstid som vanligvis ikke overstiger 50 timer, og som hovedsakelig går med til ä vedlikeholde mindfulnesse plener i boligområder uller i tilknytning til hytter e.l. Bruk i tilknytning til offentlige institusjoner, idrettshaller og jord-ller skogbruk omfattes化进程.

Vær oppmerksom på at utstyret vårt ikke er konstrukt for bruk i kommersiell,æringsmessig eller industriell sammenheng. Garantien va r gjelder ikke hvis maskinen brukes i forretningsøyemed innen handel, industriller annenæring, eller for tilsvarende formål.

Produsentens medfølgende anvisninger for bruk ma følges og leses for a sikre at gressklipperen brukes og vedlikeholds pa riktig mæte. Anvisningene ineholder nyttig informasjon om bruk, vedlikehold og service. Viktig! Som følge av den store faren for personskade pa brukeren, ma gressklipperen ikke brukes til á trimme busker, hekker erller underskog, kutte skrænende vegetasjon, tak med gress pa, gress pa balkonger, sueg opp smuss og rusk fra fortau, ell er til á kappe kvister fra trær erller hekker. Gressklipperen skal heller ikke brukes som motordrevet jordfreser for á javne ut forhøyninger som f.eks. muldvarphauger.

Av sikkerhetshensyn skal gressklipperen ikke brukes som drivenhet for annen arbeidsredskap eller noe slags verktøysett.

1. SYMBOLER SOM ER MARKERT PÅ PRODUKTET (pá det bakredekselet)

Les bruksanvisingen.

Hold tiltskuere unna.

Vær oppmerksom på hender og føtter mens maskinen er i bruk for a unnga persorskader.

Bruk personlig verneutstyr, som vernebriller og oreplugger, mens gresset klippes.

Ved reparasjonsarbeider, fjern tennpluggen og utfor reparasjonsarbeidet i samsvar med braksanvisingen.

Forsiktig: Motoren er varm.

2. GENERELLE SIKKERHETSREGLER

ADVARSEL: Nár du bruker bensindrevne

verktøy, ma du alltid folge de grunnleggende sikkerhetsanvisingene, inklusive anvisingene nedenfor. Dette vil redusere faren for alvorlige persorskader og/eller skader på encheten. Les gjennom hele braupsanvisingen for du tar i bruk dette produitet, og oppbevar braupsanvisingen for fremtidig referanse.

ADVARSEL: Denne maskinen produserer et

elettromagnetisk felt under drift. Dette feltet kan i enkelte tilfeller forstyrre aktive eller passive medisinske implantater. For a redusere risikoen for alvorlig ullivfarlig persorskade, anbefaler vi personer med medisinske implantater a konsultere deres lege og produsenten av det medisinske implantatet ffor de bruker donne maskinen.

Opplering

• Les nôye gjennom braksanvisningen. Gjör deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer. Lær hvordan du stopper motoren raskt.
• Bruk gressklipperen kun til det formålet den er laget for dvs. Å kutte og samle opp gress. All annen bruk kan være farlig og forårsake skade på maskinen.

Eksempler på feilaktig bruk kan omfatte, men er/DDke begrenset til:

• transport av mennesker, barn aller dyr på maskinen;
• som blir transporter av maskinen;
• bruk av maskinen til a taue eller skyve;
• bruk av maskinen for oppssamling av lov ellr rusk og rask;
• bruk av maskinen for à trimme hekker eller for kutting av annen vegetasjon enn gress;
• flere enn en person som bruker maskinen;

• bruk av bladet på overflater med annet enn gress.

• La aldri barn eller personer som ikke er kjent med这部分 bruksanvisningen, bruke gressklipperen. Lokale bestemmelsekan omfatte aldersgrenser for bruk av utstyret.

• Bruk aldri gresskipperen:

• när mennesker, særlig barn og kjæledyr er i naerheten;

• hvis operatoren har tatt medisiner eller medikamenter som kan pärke evnen til a reagere og vare konsentrt.

Husk at operatoren aller brukeren er ansvarlig forulykker aller faresituasjoner som kan oppstå for andrepersoner ull deres eiendom.
- Brukerne må få ordentlich opplæring i bruk, justering og drift av maskinen, inkludert informasjon om hva det ikke er tillatt Å bruke den til.

Forberedelser

• Bruk alltid solid fottøy og langbukser nár du bruker gressklipperen. IkkeBrukt utstyret barbeint ellmer med apne sandaler.

• Inspiser grundig området hvor utstyret skal brukes, og fjern alle gjenstander som maskinen kankommen til a slynge avgåde, som steiner, leketøy, pinner og ledninger.

• ADVARESL - Bensin er meget brannfarlig.

• Oppbevar drivstoffe i beholdere som er spesielt beregnet til dette formålet.

• Etterfyll drivstoff kun utendørs, og ikke røyk under fylling av drivstoff.
• Fyll pà drivstoff før du starter motoren. Du ma aldri fjerne lokket pà drivstofftanken eller fylle pà bensin mens motoren er i gang eller motoren er varm.
• Hvis det søles drivstoff, mä du ikke starte motoren, men flytte maskinen bort fra det tilsølte området for ä unngå Å skape en tennkilde førbensindampen har forsvunnet.
• Sett alle lokkene til drivstofftank og beholder godt paigjen.

Erstatt defekte lyddempere.
Fruk mä du alltid inspisere maskinen for á sjekke at blader, bladbolter og skjæverket ikke er slitt eller skadet. Erstatt—hele settet av slitte eller skadde blader og bolter for á opprettholde balansen.
- Kontroller jevnlig at alle startforriglinger og kontroller som fungerer etter ødmannsnkapp-prinsippet (stopper f.eks. motoren hvis operatoren ikke er tilstede), fungerer som de skal.

Drift

• Ikke start motoren på et innestengt område ettersom farlige karbonmonoksidgasser kan sample seg opp.
• Ikke bruk maskinen hvis du er trett, syk eller er påvirket av alkohol eller legemidler.
• Advarsel! Ikke bruk gressklipperen hvis det er fare for lynnedslag.
• Det anbefales à begrense varigheten av arbeidet, for à redusere risikoen som er forbundet med støy og vibrasjoner.
  Vær forsiktig nár du bruker gressklipperen i skråninger og i naerheten av stap, grøfter eller veifyllinger.
• Bruk gressklipperen bare i dagclys ellr ved god kunstig belysning.
• Unngå à bruke gressklipperen i vätt gress, der det lar seg gjøre.
  Pass pà at du har godt fotfeste i skrǎninger.
• Gå, ikke løp.
• For roterende maskiner med hjul, klipp på tvers av skraninger, aldri oppover og nedover.
  Værsvaert forsiktig under endring av retningiskraninger.
• Ikke klippi altfor bratte skraninger.
  Vær uhyre forsiktig nár du skal rygge eller trekke gressklipperen mot deg.
• Stans bladet eller bladene hvis gressklipperen ma skråstilles for transport nár du mä krysse andre bakkeunderlag enn gress og nár du transporterer gressklipperen til og fra området hvor den skalBrukes.
• Du ma aldri bruke gressklipperen hvis vernedekslene er defekte eller sikkerhetsinnretningene ikke er på plass, for eksempel ledeplater og/eller gressoppsamlere.

• Forsiktig: Gressklipperen skal ikke brukes uten at—he legressfangeren eller det selvlukke vernet for utkastapningen er på plass.

• Ikke endre innstillingene på motorens turtallsregulator, og ikke kjør motoren med for stor hastigkeit.

• Ikke endre eller tutle med forseglede justeringsmekanismer for motorens hastighetsstyring.
• Gressklipperen sikkerhetssystemer eller -funksjoner på ikke tutkles med eller settes ut av drift.
• Løsne alle ingrep for blader eller drivverk før du starter maskinen.
• Start motoren forsiktig i samsvar med instruksjonene og med fottene godt borte fra bladet eller bladene.
• Ikke skråstill gressklipperen mens du starter motoren.
• Ikke start motoren mens du star foran utløpsrennen.
• Ikke plasser hender eller føtterær aller under roterende deler. Hold deg hele tiden borte fra utløpsåpningen.
• Du mà aldri lófte ellere en gressklipper mens motoren er i gang.

• Stopp motoren og kople fra tennpluggledningen, pase at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nokkel, fjern nokkelen:

• för du fjerner tilstopninger eller blokkeringer i rennen,

• før du kontrollerer, rengjørller utfører arbeid pa gressklipperen,
• etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer før du starter og bruker gressklipperen på nytt.

• hvis gressklipperen begynner a vibrere unormalt (kontroller umiddelbart).

• Stopp motoren og kople fra tennpluggledningen, pase at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nokkel, fjern nokkelen:

• hver gang du forlater gressklipperen,

• fər du etterfyller drivstoff.

• Reduser gassens innstilling mens motoren slås av og, hvis motoren er utstyrt med en stengeventil, steng drivstofftilforselen etter at klippingen er fertig.

• Bruk gresklipperen kun til det formålet den er laget for: à kutte og samle opp gress. All annen bruk kan være farlig og forårsake skade på maskinen.

Vedlikehold og oppbevaring

• Hold alle muttere, bolter og skruer strammet for Å sikre at utstyret er i god driftsmessig stand.
• Utstyret mä aldri oppbevares innendørs med bensin i tanken, ettersom gasser kan nä en äpen flamme eller gnist.
• La maskinen kjoles seg ned for du setter den bort etter bruk. Rengjør og vedlikehold gressklipperen for lagring.
• For a redusere brannfaren skal motoren, lyddemperen, batterirommet og bensinoppbevaringsområdet holdes fri for gress, lov eller overflødig fett.
• Sjekk gressoppsamleren ofte for slitasje eller skader.
• Erstatt slitte og skadde deler for øke sikkerheten.
• Hvis drivstofftanken må tappes, skal dette gjøres utendørs.

• Feilaktig vedlikehold, bruk av reservedeler som/DDke passer til maskinen, eller fjerning erler modifisering av sikkerhetskomponenter kan odelegge gressklipperen og pafore brukerne alvorlige persorskader.

• Bruk kun blader og reservationder som produsenten har anbefalt. Bruk av deler som ikke er originale, kan skade maskinen og brukerne. Sørg for at gressklipperen holdes i god stand.

• Hvis bladstopperen ikke fungerer, på du ta kontakt med servicesenteret forå fã hjelp.

Transport og handtering

• När maskinen skal handteres, heves, Transporteres, eller tiltes ma du:

• bruke sterke arbeidshansker;

• grip maskinen der du fär et sikkert tak, og ta hensyn til vekt og frakte ng maskinen;

• fã tilstrekkelig hjelp i forhold til vekt og egenskaper til maskinen eller stedet der den skal plasseresEller hentes.

• Fest maskinen forsvarlig ved bruk av tau eller kjetting under transport.

ADVARSEL: Ikke berør roterende blader.

ADVARSEL: Fylling av drivstoff skal kun skje i

godt ventiliert omrade med motoren avslatt.

3. BESKRIVELSE AV DELER (Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Inkludert

A: Tennpluggnokkel

4. TEKNISKE DATA

Modell PM462R	M4602SR PM-4602 S3C PM-5102 S3C
Motortype	B&S 675EXi-serien, ReadyStart	B&S 675EXi-serien, ReadyStart	B&S 750EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart
S e	I	v	k	j
Motorens slagvolum 163 cm	3	163 cm3	161 cm3	161 cm3
Nominell effekt	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Bladbredde	460 mm	460 mm	460 mm	510 mm
Merkehastighet	2 800/min	2 800/min	2 800/min	2 800/min
Kapasitet drivstofftank	1,0 L	1,0 L	1,0 L	1,0 L
Oljetankvolum	0,47 L	0,47 L	0,6 L	0,6 L
Kapasitet på gressoppsamler	60 L	60 L	60 L	65 L
Nettovekt	30 kg	32,5 kg	35 kg	38 kg
Høydejustering	25-70 mm, 8 justeringer	25-70 mm, 8 justeringer	25-70 mm, 8 justeringer	25-70 mm, 8 justeringer

Modell	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Garantert lydtrykknivå vedBrukerens plassering(I henhold til NS-EN ISO 5395-1 tillegg F og NS-EN ISO 5395-2, NS-EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Målt lydeffektnivå(Garantert lydeffektnivå(I henhold til 2000/14/EF)	94,0 dB (A)K=1,80 dB (A)	94,0 dB (A)K=1,80 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibrasjoner(I henhold til NS-EN ISO 5395-1 tillegg G og NS-EN ISO 5395-2)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTERING

5-1 MONTERING AV FOLDEHÄNDTAKET

1. Fest det nedre handtaket på handtaksfestet med bolt, skive og sperreknapp. (Fig. 5)
2. Løft de to lasespakene for á koble sammen det øvre og det nedre handtaket. (Fig. 6)
3. Trykk lasespaken sammen for a lase handtakene i bruksposisjon. (Fig. 7)
4. Juster spennen ved a dreie lase mutteren med en egnet skiftenokkel. (Fig. 8)
5. Plasser kabelen over händtaket. Klem den rundt midten av det nedre händtaket med kabelklemmen og pass på at kabelen er festet rundt utsiden av händtaket. (Fig. 9, Fig. 10) Ellers kan kabelenkommen i klem ved a apne/lukke bakdekslet.

5-2 JUSTERING FOR EN PASSENDE VINKEL

1) Trekki lasespakapningen.
2) Drei det øvre handtaket mitt i vindken for justering av gir nár du skal justere til riktig vinkel i omrædet -15° til 15° (3 posisjoner: -15°/0°/15°) som vist på Fig. 11.
3) Trykk de to lasespakene sammen for a koble sammen det Øvre og det nedre handtaket.

5-3 MONTERE OG DEMONTEREGRESSOPPSAMLEREN

1. For à feste: Løft bakdekselet og sett gressoppssamleren på baksiden av gressklipperen. (Fig. 12, Fig. 13, Fig. 14)
2. For à fjerne: Grip tak i og løft bakdekslet; fjern gressoppssamleren.

5-4 STARTHANDTAK

Bruk utvendig trykk for a lnsne spaken fra tannskiven.

Flytt spaken frem aller tilbake for a justere hoyden.

Disse gressklipperne kan modifiseres fra sin vanlige funksjon, avhengig av formal:

Fra gresskipper med baksamling til:

1. Komposteringskipper aller som

2. Gressklipper med sideutslipp.

Hva er kompostering?

Under komposteringsklipping blir gresset klippet i ett arbeidstrinn, deretter oppkuttet og fort tilbake til gressplenen som naturlig gjodsel.

Tips for komposteringskilling:

• Vanlig nedskjæring med maks 2 cm fra 6 cm til 4 cm gresshoyde.
• Bruk en skarp klippekniv.
• Ikke klipp vatt gress.
• Still inn maks. mortorturtall.
• Flytt maskinen kun i arbeidstempo.
• Rengjør komposteringskile, husets innside og klippebladet.

Starte drift

6-1 Modifisering for komposteringskipper

ADVARSEL: Kun nár motoren er stoppet og

skjaereverket star stille.

1. Løft bakdekselet og fjern gressoppsamleren.
2. Skyv komposteringskilen inn i dekselet. Las komposteringskilen med knappen inn i apningen pa dekselet. (Fig. 17, Fig. 18)
3. Senk bakdekslet pa nytt. (Fig. 19)
4. Løft sideklaffen og fjern sideutløpskanalen.

6-2 Tilbakestilling for sideutslipskipping

Kun mens motor og skjareverk star stille!

6-3 Klipping med gressoppsamleren

ADVARSEL: Kun nár motoren er stoppet og

skjaereverket star stille.

For klipping med gressoppsamleren, fjern komposteringskilen og utlopskanalen for sideutlp og monter gressoppsamleren.

1. Fjerning av komposteringskile.
2. Løft bakdekslet og fjern komposteringskilen.
3. Fjerne sideutlopskanalen for sideutlp.
4. Løft sideklaffen og fjern sideutløpskanalen.
5. Sideklaffen stenger utlopsapningen på huset automatisk ved hjelp av fjærkraft.
6. Rengjør sideklaffen og utløpsåpningen regelmessig for gressrester og oppsamlet smuss.
7. Monter gressoppsamleren.
8. For a feste: Løft bakdekselet og sett gressoppsamleren på baksiden av gressklipperen.
9. For a fjerne: Grip tak i og Ioft bakdekslet; fjern gressoppsamleren.

7. DRIFTSINSTRUKSER

7-1 FØR START

Vedlikehold motoren med bensin og olje som angitt i den egne bruksanvisingen som fulgte med gressklipperen.

Les noye gjennom instruksjonene. (Fig. 23, Fig. 24,

Fig. 25, Fig. 26)

Oppbevar drivstoffet i beholderere som er spesielt beregnet til dette formålet.

Etterfyll drivstoff kun utendørs før motoren startes, og ikke røyk mens du fyller eller handterer drivstoff.

Du ma aldri fjerne lokket pa drivstofftanken erler fylle pa bensin mens motoren er i gang ell motoren er varm.

Sett alle lokkene til drivstofftank og beholder godt på igjen. Før du velter gressklipperen for avedlikeholde bladet ellertappe olje, ma drivstofff jernes fra tanken.

ADVARSEL: Du ma aldri fylle drivstoff i tanken

innendørs, mens motoren er i gang eller før motoren har fätt avkjolt seg i minst 15 minutter etter drift.

7-2 STARTE MOTOREN OG KOLE INN BLADET

1. Enheten er utstyrt med en gummihette over enden pa tennpluggen. Pase at metallbøylen pa enden av tennpluggledningen (inne i gummihetten) er festet sikkert over metallspissen pa tennpluggen.
2. Ved start av kald eller varm motor skal gasshandtaket dreies til en posisjon mellom "og". Under bruk skal gasshandtaket dreies til posisjonen" (Fig. 27)
3. Ståbak maskinen, grip tak i bredsekontrollhandtaket og hold det mot det øvre handtaket som vist i Fig. 28.
4. Grip tak i starthandtaket som vist i Fig. 28, og trekk det raskt opp. Returning det langsomt til snorforingsbolten nár motoren har startet.

Slipp fremsekontrollhandtaket for a stoppe motoren og bladet.

Start motoren forsiktig i samsvar med instruksjonene og med fottene godt borte fra bladet.

Ikke skråstill gressklipperen mens du starter motoren. Start gressklipperen på et jevnt underlag, fritt for høyt gress eller hindringer.

Hold hendene og fottene borte fra roterende deler. Ikke start motoren mens du star foran utlopsapningen.

7-3 DRIFTSPROSEDYRER

1. Slipp fremsekontrollhandtaket for a stoppe motoren og bladet. (Fig. 29)
2. Kople fra og jorde tennpluggledningen som angitt i motorens separate bruksanvising for a forhindre at motoren kan starte ved et uhell mens den er uten tilsyn.

7-5 TILKOPLING FOR AUTOMATISK KJØRING

For PM4602SR

Grip tak i det handtaket for selvkjøringskontroll, gressklipperen vil kjore forover automatisk i ca. 3,6 km/t (Fig. 30), slipp selvkjøringshandtaket, og gressklipperen vil stoppe kjøringen.

For PM-4602 S3C,PM-5102 S3C

Gressklipperen er utstyrt med et system for hastighetsjustering som kan stilles til 3 hastigheter fra 3,0km / t til 4,5 km/t.

Posisjon "den tregeste posisjonen; posisjon"": den raskeste posisjonen. (Fig. 31) Trinnene er som folger:

Ikke forsok á klippe gjennom uvanlig høyt, vättEller tort gress (f.eks.beite) eller hauger med tort Iov.Det kan danne seg rester under gressklipperens deksel ellertilstoppe motorens eksossystem og forarsake brannfare.

7-6 FOR BEST MULIG RESULTAT UNDER KLIPPING

Rens plenen for hagerusk. Forsikre deg om at plenen er fri for steiner, greiner, ledninger erller andre fremmedlegemer, som kan bli slynet tilfeldig utover av gressklipperen i alle retninger og forarsake alvorlige personskader forBrukeren og andre uller skader pa eiendom eller gjenstandener omgivelsene. Ikke klipp vatt gress. For effektiv klipping, icke klipp vatt gress, fordet har en tendens til a feste seg pa undersiden av dekselet og forbindre at gresset klippes skikkelig. Ikke klipp mer enn 1/3 av gressets lengde. Anbefalt skjaerehoyde ved gressklipping er 1/3 av gressets lengde.

Opphakkingshastigheten må justeres, slick at avklippet kan fordeles javnt ned i plenen. For særlig tung klipping i tykt gress kan det være nødvendig á bruke en av de langsomste hastighetene for Å fæ en ren, godt formet klipping. Nár du klipper høyt gress, kan det hende at du må klippe plenen i to omganger og senke bladet ytterligere 1/3 av lengden for den andre klippingen og kanskje klippe i et annet monster enn det du bruke i den ∀rste omgangen. Det er øgså lurt á overlappe klippingen i hver omgang for Å fæ med eventuelt spredt avskjær som ligger igjen på plenen. Gressklipperen bør alltid drives med full gass for Å fæ det Beste klipperesultatet og for at maskinen skal kinne gi full klippeeffekt. Rengjør dekselets underside. Pase at du rengjør undersiden av dekselet på gressklipperen etter hver gangs bruk for Å unngå at gresset samler seg opp, for dette forhindrer skikkelig kompostering. Klippe blader og Iøv. Plenen din kan øgså ha godt av at du klipper Iøvet. Nár du klipper Iøv, må du pASE at Iøvet er tørt og ikke ligger for tykt på plenen. Ikke vent til alle bladene har falt av træne För du klipper dem.

ADVARSEL: Hvis du steter borti et

fremmedlegeme, stopp motoren. Fjern ledningen fra tennpluggen, undersok gressklippenen grundig for eventuelle skader, og reparer skaden før du starter og bruker gressklippenen igjen. Økt vibrasjon i gressklippenen under drift er et tegn på skade. Da mA maskinen øyeblikelig insiperes og repareres.

7-7 GRESSOPPSAMLER

Det er en nivaindikator på gressoppsamleren som viser om den er tom aller full (Fig. 32, Fig. 33):

• Nivaindikatoren oker hvis gressoppsamleren ikke er full under klippingen. (Fig. 33)
• Når dette skjer, synker indikatoren. Stopp klippingen umiddelbart, og tøm og rengjør posen, kontroller at den er ren og sikre at nettingen er ventiliert. (Fig. 32)

VIKTIG

Hvis indicatorapningen er veldig skitten, vil indikatoren\ kke utloses. I sa fall, rengjør indicatorapningen\ umiddelbart.

7-8 DEKSEL

Undersiden av dekselet på gressklipperen bør rengjores etter hver gangs bruk for á forhindre at gressrester, løv, skitt eller annen materie kan sample seg opp. Hvis dette fãr samle seg opp, vil det fore til rust og korrosjon og kan forhindre skikkelig kompostering. For á rengjøre under dekselet, vipp gressklipperen over på sider, og skrap undersiden av dekselet rent med et passende verktøy (forsikre deg om at tennpluggledningen er koplet fra).

7-9 INSTRUKSJONER FOR HØYDEJUSTERING

justeringer på gressklipperen uten forst á stoppe motoren og koble fra tennpluggkabelen.

Klipperen er utstyrt med en sentral hoydejusteringshendel med 8 hoydeposisjoner.

Hoyden (bladet til bakken) kan justeres fra 25mm til 70~mm 8 hoydeposisjoner). (Fig.34)

Laveste justering: 25mm (posisjon 1), hoyeste justering: 70mm (posisjon 8).

1. Stopp gresskipperen og kople fra tennpluggedningen for du endrer gresskipperens skjaerehoyde.
2. Den sentrale hoydejusteringshendelen har 8 ulike hoydeposisjoner. (Fig. 34)

For a endre skjareehoyden, press justeringshendelen mot hjulet og beveg den opp aller ned til onsket hoyde.

8. VEDLIKEHOLDSINSTRUKSJONER

TENNPLUGG

Bruk kun original resovedelstennplugg. For best resultant, skift ut tennpluggen etter hver 100. driftstime.

BREMSEKLOSSER

Få kontrollert og/eller skiftet motorens bredsekloser pa et serviceverksted med jevne mellomrom. Bruk kun originaldeler.

9. SMØREINSTRUKSJONER

1. Tørk av dekselet med en tørr klut.
2. Sprut vann under dekselet nár gressklipperen er skråstilt, slick at pennpluggen vender opp.

10-1 MOTORENS LUFTFILTER

FORSIKTIG: Ikke la skitt aller stov tilstoppeets skumelement. Motorens luftfilterelement ma hohldes (rengjores) etter 25 timers normal stopping. Skumelementet ma vedlikeholds dessig his viss gressklipperen har vert brukt under vovete forhold.

RENGJORELUFTFILTER

1. Fjern skruen. (Fig. 35 for PM-4602 S3C og PM-5102 S3C)
2. Løft fliken på filterdekselet. (Fig. 36 for PM462R og PM4602SR)
3. Fjern filterdekslet.
4. Vask filterelementet i sapevann. IKKE BRUK BENSIN!
5. La tørrfilterelementet luftørke.
6. Pafør et par draper SAE30-olje pa skumfilteret, og press det godt sammen for a fjerne overflodig olje.
7. Sett filteret pa plass igjen.
8. Lukk filterdekselet.

MERK: Skift filteret dersom det er slitt, opprevet, skadet aller nicht lar seg rengjore.

10-2 SKJÆREBLAD

FORSIKTIG: Pass på at du kopler fra og jorderiggledningen for du arbeider pa skjaerebladet for aat motoren starter i vanvare. Beskytt hendene med hansker aller en klut narr du griper tak i bladene. Vipp gressklipperen over på sider somert i egen braupsanvisning for motoren. Fjernatskruen og skiven som holder bladet ogipteren til motorens veivaksel. Fjern bladet og den fra veivakselen.

ADVARSEL: Inspiser bladapteren regelmessige, ekker, spesielt hvis du treffer et fremmedlegeme.
hvis nadvendig.

For best resultant bør bladet vare skarpt. Bladet kan skjerpes pa nytt ved at du fjerner det og enten sliper eller filer skjæeregggen sá nært den originale eggen som mulig. Det er uhyre viktig at hvr skjæereegg slips like mye for áhindre at bladet blir ubalansert. Urikting bladbalanse fær til overdren vibrasjon, som kan forårsake skade pa motoren og gressklipperen. Pass godt pa at du balanserer bladet etter sliping. Bladet kan testes for balanse ved á balansere det pa en skrutrekker med rundt skaft. Fjern metall fra den tungse sider, til det balanserer jevnt.

(Fig. 37)

Før bladet og bladapteren monteres igjen på maskinen, smør motorens veivaksiel og bladapterens innvendige flater med enlett olje. Monter bladapteren pa veivakselen. Se Fig. 37. Plasser bladet med delenummeret vendt bort fra adaptereren. Innrett skiven over bladet, og sett inn sekskantskruen. Stram sekskantskruen til det tiltrekkingsmomentet som er opplistet nedenfor.

10-3 TILTREKKINGSMOMENT FOR MONTERING AV BLAD

Senterbolt 40Nm - 50Nm , for Å sorge for sikker drift av encheten. Alle muttere og bolter mA kontrolleres regelmessig for korrekt stramming.

Etter lengre tids bruk, saerlig i betingelser med mye sand, blir bladet slitt og mister litt av sin opprinnelige form.

Skjæringen blir mindre effektiv, og bladet bør skiftes. Bruk kun et nytt blad av godkjent fabrikat ved utskiftning.

Produsenten overtar intet ansvar for mulige skader som skyldes forhold som ubalansert blad.

När du skifter bladet, mä du kun bruke original type, merket på bladet (DOLMAR 263001451 for PM462R/

PM4602SR/PM-4602 S3C, DOLMAR 263002552 for

Les motorens egen bruksanvisning for instruksjoner om vedlikehold av motoren.

Etterfyll motorolje som angitt i motorens egne
bruksanvising som fulgte med gressklipperen din. Les og følg instruksjonene nøye.

Vedlikehold luftfilteret under normale betingelser ifolge motorens braupsanvising.

Rengjør det etter et par timers drift ved ekstremt støvede betingelser. Dárlig motorytelse og overoppfylling er som regel et teqn på at luftfilteret br vedlikeholds.

Les i motorens egen bruksanvisning som fulgte med maskinen angaende vedlikehold av luftfilteret.

Tennpluggen bør rengjores og apningen tilbakerstilles en gang i sesongen. Det anbefales á skifte pennplugg ved innledningen til hvr klippesesong. Se etter i motorens braupsanvisning for spesifikasjoner om korrekt pluggtype og apning.

Rengjør motoren regelmessig med en klut aller børste.

Hold kjolesystemet (omraret rundt viftehuset) rent for atillate skikkelig luftsirkulasjon, som er avgjorende for motorens ytelse og levetid. Pase at du fjerner alt gress, skitt og sotavleiringer fra lyddemperomraret.

11. OPPBEVARINGSINSTRUKSJONER (UTENOM SESONG)

Folgende tiktak bør iverksettes for a klargjore gressklipperen for oppbevaring.

1. Tøm tanken etter sesongens siste gangs klipping.

a) Tøm bensintanken med en sugepumpe.

FORSIKTG: lkke tapp ut bensinen i lukket rom, i

nærhen av apen ild osv. Ikke røyk! Bensingasser kan forarsake eksplosjon eller brann.

b) Start motoren og la den kjore til den har brukt opp all gjenvaerende bensin og stopper.
c) Ta ut pennpluggen. Bruk en oljekanne for a fylle ca.

20 ml olje i forbrenningskammeret. Aktiver starteren for a fordele oljen jevnt i forbrenningskammeret. Sett pennpluggen inn igjen.

1. Rengjor og smor gresklipperen grundig som
   beskrevet over under "SMØREINSTRUKSJONER".

2. Smør skjæverket lettuce unngå korrosjon.

3. Oppbevar gressklipperen på et tört, rent og frostbeskyttet sted, utenfor rekkevidde av ikke- autoriserte personer.

FORSIKTIG: Motoren på vare fullstendig avkjølt

• Ved oppbevaring av alle typer el-utstyr i uventilerte ellermaterielle lagringsskur,
• ma det tas hensyn for á rustbeskytte utstyret. Páfor et tynt lag med silikon eller enlett olje pa utstyret, særlig på kabler og alle bevegelige deler.
  -Vaer forsiktig sa du ikke legger kablene i klem uller knekker dem.
• Hvis startsnoren kuples fra snorfaringen på händtaket,** må du kople fra og jorde tennpluggledningen, trykke ned bladkontrollhändtaket og trekke startsnoren langsomt ut av motoren. Før startsnoren inn i snorfaringsbolten på händtaket.

Transport

Slå av motoren og la maskinen avkjøles. Koble deretter fra tennpluggkabelen og tøm drivstofftanken, som beskrevet i anvisiningene i motorhandboken. Sørg for at du ikke bøyer eller ødelegger kutteren.nr du skyver gressklipperen over hindringer.

12. FEILSØKING

PROBLEM MULIG ÅRSAK AVHJELPENDE TILTAK
Motoren starter ikke.	Gasshändtaket er/DDke i korrekt posisjon for de rådende forholdene.	Flytt gasshändtaket til korrekt posisjon.
	Drivstoffanken er tom.	Fyll tanken med drivstoff: Se MOTORENS BRUKSANVISNING.
	Luftfilterelementet er skittent.	Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING.
	Tennplugg Iøs. Stram tennpluggen til	25-30 Nm.
	Tennpluggledningen Iøs eller/DDke koplet til pluggen.	Kople tennpluggledningen på tennpluggen.
	Tennpluggapningen feil.	Still inn øpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
	Tennpluggen er defekt.	Sett i en ny tennplugg med korrekt øpning: Se MOTORENS BRUKSANVISNING.
	Forgasseren er overfylt av drivstoff.	Fjern luftfilterelementet og trekk i startsnoren—hele tiden til forgassenen tømmeter seg, og monter luftfilterelementet igjen.
	Feil i tenningsmodul. Kontakt service	verksted.
Motoren vanselig ðerteller taper kraft.	Skitt, vann eller gammelt drivstoff i tanken.	Tapp ut tanken og rengjør den. Fyll tanken med rent, nytt drivstoff.
	Ventilasjonshulleti drivstofftanklokket er tilstoppet.	Rengjør erller skift ut lokket på drivstofftanken.
	Luftfilterelementet er skittent. Rengjør	luftfilterelementet.
Motoren:går uregelmessig.	Tennpluggen er defekt.	Sett i en ny tennplugg med korrekt øpning: Se MOTORENS BRUKSANVISNING.
	Tennpluggapningen feil.	Still inn øpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
	Luftfilterelementet er skittent.	Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING.
Ujevn tomgang.	Luftfilterelementet er skittent.	Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING.
	Lufteåpningene i motordekselet er blokkert.	Fjern smuss fra øpningene.
	Kjøleribbbene og luftinnlpet under motorens vitfehus er blokkert.	Fjern skitt fra kjøleribbbene og luftinnlpene.
Motoren hopper over+takt ved høy hastighet.	Åpningen mellom elektrodene på tennpluggen er for stor.	Still inn øpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
Motoren overopphenes.	Kjøleluftstrømmen blokkert.	Fjern all smuss fra øpningene i deksel, viftehus, luftinnlp.
	Ikke korrekt tennplugg.	Sett inn original tennplugg og kjøleribber på motoren.
Gressklipperen vibrerer unnormalt.	Skjæeverket er løst. Stram bladet.
	Skjæeverket er/DDke i balanse. Balan ser bladet.

13. MILJØET

När maskinens levetid er over og den skal vrakes, skal den/DDke kastes sammen med vanlig husholdningsavfall, men skal avfallsbehandles pa en miljosikker mate.

14. EF-SAMSVARSERKLÄERING

EF-samsvarserklagering er inkludert i tillegg A til denne instruksjonsboken.
