Produkttype	Selvgående bensindrevet gressklipper
Merke	Dolmar
Modell	PM5102 S3C
Motor	B&S 750EX, ReadyStart, 161 cm³, 2,5 kW
Klippebredde	510 mm
Høydejustering	8 posisjoner, 25 - 70 mm
Gressoppsamlerkapasitet	65 L
Selvgående	Ja, 3 hastigheter (3,0 - 4,5 km/t)
Nettovekt	38 kg
Drivstofftankkapasitet	1,0 L
Oljetankvolum	0,6 L
Garantiert lydeffektnivå	98 dB(A)
Vibrasjoner (EN ISO 5395)	6,53 m/s² (K=1,5 m/s²)
Klippefunksjoner	Bakre oppsamling, mulching, sideutkast
Motorbrems	Ja, umiddelbar stans ved slipp av håndtaket
Start	Rekylstarter med choke
Knivvedlikehold	Sliping og utskifting mulig (ref. DOLMAR 263002552)
Rengjøring	Rensk dekk etter hver bruk, vaskbart luftfilter
Sikkerhet	Knivbrems, styrelås, beskyttelse mot utkast
Vinteroppbevaring	Tøm drivstoff, rengjør, olje kniven
Standarder	CE, EN ISO 5395, garantiert lydeffektnivå 98 dB(A)

Ofte stilte spørsmål - PM5102 S3C DOLMAR

Hvordan starter man Dolmar PM5102 S3C gressklipperen når den er kald?

Sett chokespaken i startposisjon (lukket). Hold bremsehåndtaket mot styret, og trekk deretter bestemt i startsnoren. Når motoren starter, åpne choken gradvis.

Hva er minimum og maksimum klippehøyde?

Klippehøyden kan justeres fra 25 mm (posisjon 1) til 70 mm (posisjon 8) via en sentral spak. Bruk lave posisjoner for kort klipp, høye for lengre gress.

Hvordan bytter man til mulching-modus (finhakking)?

Stopp motoren og kniven. Fjern gressoppsamleren, skyv mulching-pluggen inn i dekket og lås den med knappen. Lukk bakdekselet. Gresset blir finklippet og lagt tilbake på bakken.

Hvordan bruker man sideutkast?

Stopp motoren. Løft sideklaffen, sett sideutkastkanalen på støttepinnen, og senk klaffen. Fjern mulching-pluggen hvis den er montert. Gresset kastes ut til siden.

Hvilken fremdriftshastighet skal man velge for en selvgående gressklipper?

Modellen PM5102 S3C har 3 hastigheter (3,0 til 4,5 km/t). Bruk langsom hastighet for intensiv klipping eller tykt gress, og raskere for lett klipping på flatt underlag.

Hvordan vedlikeholder man gressklipperkniven?

Koble fra tennpluggen. Vipp gressklipperen, fjern bolten og skiven. Slip kniven mens du beholder den opprinnelige skråkanten, og balanser den på en skrutrekker. Monter tilbake og stram til 40-50 Nm. Bytt hvis slitt (ref. DOLMAR 263002552).

Hva gjør man hvis gressklipperen vibrerer unormalt?

Stopp motoren umiddelbart og koble fra tennpluggen. Kontroller at kniven er riktig strammet og balansert. En ubalansert eller skadet kniv kan forårsake vibrasjoner. Bytt den om nødvendig.

Hvordan rengjør man luftfilteret?

Etter 25 timers bruk eller i støvete forhold, fjern filterdekselet, ta ut skumfilterelementet, vask det i såpevann (ikke bensin), tørk det, og tilsett noen dråper SAE30-olje. Monter tilbake.

Hvordan forbereder man gressklipperen for vinterlagring?

Tøm drivstofftanken, og la motoren gå til den stopper. Fjern tennpluggen, hell 20 ml olje inn i forbrenningskammeret, dra i startsnoren, sett tilbake tennpluggen. Rengjør og smør delene, oppbevar på et tørt og frostfritt sted.

Hvor finner man reservedeler til Dolmar PM5102 S3C?

Kontakt din Dolmar-forhandler eller kundeservice. Originaldeler (kniv, filter, tennplugg osv.) er tilgjengelige under referansene angitt i bruksanvisningen. Bruk alltid anbefalte deler for sikkerhet.

BRUKSANVISNING PM5102 S3C DOLMAR

Vedlidgeholdelse og opbevaring

Transport og handtering

ADVARSEL: Rør ikke ved roterende knife.

god ventilation og med motoren standset.

3. BESKRIVELSE AF DELE

(Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Indeholdende

A: Taendrørsnøgle

4. TEKNISKE DATA

Model PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3
Motortype	B&S 675EX-serien, ReadyStart	B&S 675EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart
Selvdrevet Nej Ja Ja Ja
Motorvolumen 190 cm	3	190 cm3	161 cm3	161 cm3
Nominel ydelse	2,5 kW	2,5 kW	2,5 kW	2,5 kW
Knivbredde	460 mm	460 mm	460 mm	510 mm
Nominel hastighed	2.800/min.	2.800/min.	2.800/min.	2.800/min.
Brændstoftankvolumen	1,0 I	1,0 I	1,0 I	1,0 I
Olietankskapacitet	0,6 I	0,6 I	0,6 I	0,6 I
Græsopsamlerkapacitet	60 I	60 I	60 I	65 I
Nettovægt	31,5 kg	34 kg	35 kg	38 kg
Højdejustering	25 - 70 mm, 8 justeringer	25 - 70 mm, 8 justeringer	25 - 70 mm, 8 justeringer	25 - 70 mm, 8 justeringer

	PM-462 C PM-4602 SC PM-4602 S3C			PM-5102 S3C
Garanteret lydeffektniveau i operatørens stilling (i henhold til EN ISO 5395-1 Annex F & EN ISO 5395-2, EN ISO 4871)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Målt lydeffektniveau	94,2 dB (A) K=1,95 dB (A)	94,2 dB (A) K=1,95 dB (A)	94,3 dB (A) K=1,80 dB (A)	95,9 dB (A) K=2,16 dB (A)
Garanteret lydeffektniveau (i henhold til 2000/14/EF)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibration (i henhold til EN ISO 5395-1 Annex G & EN ISO 5395-2)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTERING

5-1 MONTERING AF FOLDEHÄNDTAGET

Fra plaeneklipper med opsamling bagtil til:

6-1 Aftermontering for drug som mulching-plaeneklipper

FORSIGTIG: Kniven fortsaetter med at rotere

nogue fä sekunder, after motoren er slukket.

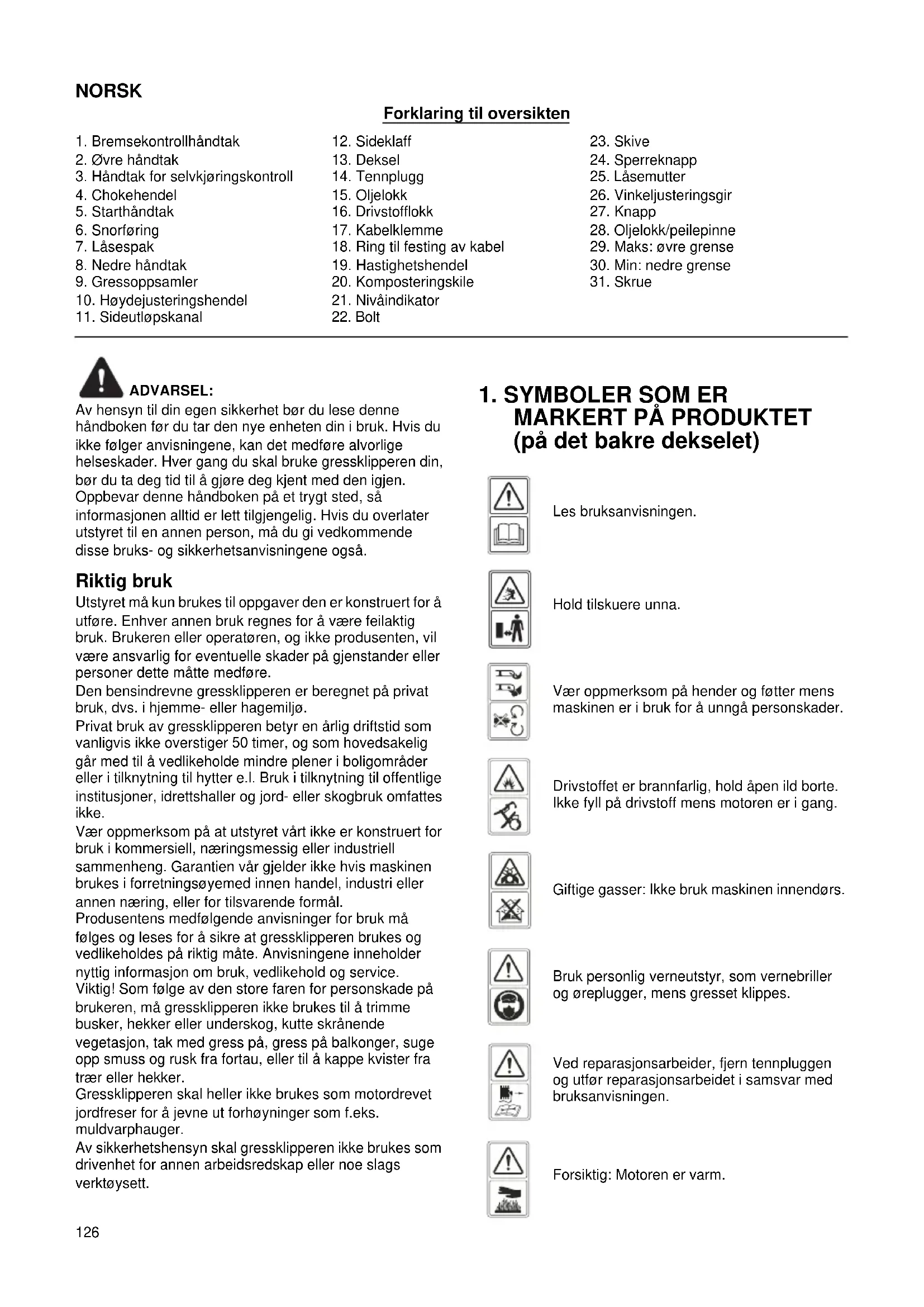

Forklaring til oversikten

1. Bremsekontrollhändtak	12. Sideklaff	23. Skive
2. Øvre händtak	13. Deksel	24. Sperreknapp
3. Händtak for selvkjøringskontroll	14. Tennplugg	25. Låsemutter
4. Chokehendel	15. Oljelokk	26. Vinkeljusteringsgir
5. Starthändtak	16. Drivstofflokk	27. Knapp
6. Snorføring	17. Kabelklemme	28. Oljelokk/peilepinne
7. Låsespak	18. Ring til festing av kabel	29. Maks: øvre grene
8. Nedre händtak	19. Hastighetshendel	30. Min: nedre grene
9. Gressoppsamler	20. Komposteringskile	31. Skrue
10. Høydejusteringshendel	21. Nivåindikator
11. Sideutløpskanal	22. Bolt

ADVARSEL:

Av hensyn til din egen sikkerhet bør du lese denen handboken for du tar den nye encheten din i bruk. Hvis du ikke følger anvisingene, kan det medføre alvorlige helseskader. Hver gang du skal bruke gressklipperen din, bør du ta deg tid til ä gjore deg kjent med den igjen. Oppbevar dette handboken på et trygt sted, sä informasjonen alltid erlett tilgengelig. Hvis du overlater utstyret til en annen person, mä du gi vedkommen disse bra克斯- og sikkerhetsanvisingene også.

Riktig bruk

Utstyret mä kun brukes til oppgaver den er konstruert for Å utføre. Enhver annen bruk regnes for Å vare feilaktig bruk. Brukeren aller operatoren, og ikke produsenten, vil vare ansvarlig for eventuelle skader på gjenstander eller personer dette matte medføre.

Den bensindrevne gressklipperen er beregnet pa privat bruk, dvs. i hjemme-ller hagemiljo.

Privat bruk av gressklipperen betyr en arlig driftstid som vanligvis ikke overstiger 50 timer, og som hovedsakelig gär med til á vedlikeholde mindfulness plener i boligområder eller i tilknytning til hytter e.l. Bruk i tilknytning til offentlige institusjoner, idrettshaller og jord-ller skogbruk omfattes ikke.

Vær oppmerksom på at utstyret vårt ikke er konstrukert for bruk i kommersiell,æringsmessig eller industriell sammenheng. Garantien va r gjelder ikke hvis maskinen brukes i forretningsøyemed innen handel, industriller annenæring, eller for tilsvarende formål.

Produsentens medfølgende anvisninger for bruk ma følges og leses for Å sikre at gressklipperen brukes og vedlikeholdes på riktig mæte. Anvisningene ineholder nyttig informasjon om bruk, vedlikehold og service. Viktig! Som følge av den store faren for personskade påBrukeren, mA gressklipperen ikke brukes til Å trimme busker, hekker erller underskog, kutte skrænende vegetasjon, tak med gress på, gress på balkonger, suge opp smuss og rusk fra fortau, eller til Å kappe kvister fra trær erller hekker.

Gressklipperen skal heller/DDKE brukes som motordrevet jordfreser for ajevne ut forhOyninger som f.eks. mulvarphauger.

Av sikkerhetshensyn skal gressklipperen不信 brakes som drivenhet for annen arbeidsredskap ellr noe slags verktoysett.

1. SYMBOLER SOM ER MARKERT PÅ PRODUKTET (pá det bakredekselet)

Les bruksanvisingen.

Hold tiltskuere unna.

Vær oppmerksom på hender og føtter mens maskinen er i bruk for a unnga persorskader.

Bruk personlig verneutstyr, som vernebriller og oreplugger, mens gresset klippes.

Ved reparasjonsarbeider, fjern tennpluggen og utforreparasjonsarbeidet i samsvar med braksanvisingen.

Forsiktig: Motoren er varm.

2. GENERELLE SIKKERHETSREGLER

ADVARSEL: Nár du bruker bensindrevne

verktøy, ma du alltid ffolge de grunnleggende sikkerhetsanvisingene, inklusive anvisningene nedenfor. Dette vil redusere faren for alvorlige persorskader og/eller skader på encheten. Les gjennom hele braupsanvisingen for du tar i bruk dette produitet, og oppbevar braupsanvisingen for fremtidig referanse.

ADVARSEL: Denne maskinen produserer et

elettromagnetisk felt under drift. Dette feltet kan i enkelte tilfeller forstyrre aktive eller passive medisinske implantater. For a redusere risikoen for alvorlig ullivfarlig persorskade, anbefaler vi personer med medisinske implantater a konsultere deres lege og produsenten av det medisinske implantatet ffor de bruker donne maskinen.

Opplaering

• Les noye gjennom bruksanvisingen. Gjør deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer. Lær hvordan du stopper motoren raskt.

• Bruk gressklipperen kun til det formålet den er laget for dvs. Å kutte og samle opp gress. All annenBruk kan vare farlig og forarsake skade pa maskinen. Eksempler pa feilaktigBruk kan omfatte, men er ikke begrenset til:

• transport av mennesker, barn aller dyr på maskinen;

• som blir transporter av maskinen;
• bruk av maskinen til à taue eller skyve;
• bruk av maskinen for oppsamling av lov eller rusk og rask;
• bruk av maskinen for à trimme hekker eller for kutting av annen vegetasjon enn gress;
• flere enn en person som bruker maskinen;

• bruk av bladet på overflater med annet enn gress.

• La aldri barn eller personer som ikke er kjent med这部分 bruksanvisningen, bruke gressklipperen. Lokale bestemmelsekan omfatte aldersgrenser for bruk av utstyret.

• Bruk aldri gresskipperen:

• nár mennesker, særlig barn og kjæledyr er i naerheten;

• hvis operatoren har tatt medisiner eller medikamenter som kan pärke evnen til Å reagere og være konsentrert.

Husk at operatoren ell er brukeren er ansvarlig for ulykker ell faresituasjoner som kan oppsta for andre personer ell er pa deres eiendom.
- Brukerne ma fá ordentlig opplæring i bruk, justering og drift av maskinen, inkludert informasjon om hva det/DD:ke er tillatt á bruke den til.

Forberedelseer

• Bruk alltid solid fottøy og langbukser nár du bruker gressklipperen. IkkeBrukt utstyret barbeint ellern med apne sandaler.

• Inspiser grundig området hvor utstyret skal brukes, og fjern alle gjenstander som maskinen kankommen til a slynge avgåde, som steiner, leketøy, pinner og ledninger.

• ADVARESL - Bensin er meget brannfarlig.

• Oppbevar drivstoffet i beholdere som er spesielt beregnet til dette formålet.

• Etterfyll drivstoff kun utendørs, og ikke røyk under fylling av drivstoff.
• Fyll pa drivstoff før du starter motoren. Du ma aldri fjerne lokket pa drivstofftanken erller fylle pa bensin mens motoren er i gang eller motoren er varm.
• Hvis det søles drivstoff, ma du ikke starte motoren, men flytte maskinen bort fra det tilsølte området for Å unngå Å skape en tennkilde førbensindampen har forsvunnet.
• Sett alle lokkene til drivstofftank og beholder godt paigjen.

Erstatt defekte lyddempere.
- Før bruk ma du alltid inspisere maskinen for a sjekke at blader, bladbolter og skjæreverket ikke er slitt eller skadet. Erstatt—hele settet av slitte eller skadde blader og bolter for a opprettholde balansen.
- Kontroller jevnlig at alle startforriglinger og kontroller som fungerer etter ddmannsknapp-prinsippet (stopper f.eks. motoren hvis operatoren ikke er tilstede), fungerer som de skal.

Drift

• Ikke start motoren på et innestengt område ettersom farlige karbonmonoksidgasser kan sample seg opp.
• Ikke bruk maskinen hvis du er trett, syk ell er pavirket av alcohol eller legendidler.
• Advarse!! Ikke bruk gressklipperen hvis det er fare for lynnedslag.
• Det anbefales à begrense varigheten av arbeidet, for à redusere risikoen som er forbundet med stoy og vibrasjoner.
  Vær forsiktig nár du bruker gressklipperen i skraninger og i naerheten av stap, grøfter eller veifyllinger.
• Bruk gressklipperen bare i dagslys ell er ved god kunstig belysning.
• Unngå Å bruke gressklipperen i vätt gress, der det lar seg gjøre.
  Pass pà at du har godt fotfeste i skrǎninger.
• Gå, ikke løp.
• For roterende maskiner med hjul, klipp på tvers av skraninger, aldri oppover og nedover.
  Værsvaert forsiktig under endring av retning i skraninger.
• Ikke klipp i altfor bratte skraninger.
  Vær uhyre forsiktig nár du skal rygge eller trekke gressklipperen mot deg.
  Stans bladet aller bladene hvis gressklipperen ma skrastilles for transport nár du ma krysse andre bakkeunderlag enn gress og nár du transporterer gressklipperen til og fra omradet hvor den skal brukes.
• Du mä aldri bruke gressklipperen hvis vernetekslene er defekte eller sikkerhetsinnretningene ikke er på plass, for eksempel ledeplater og/eller gressoppsamlere.

• Forsiktig: Gressklipperen skal ikke brukes uten at—hele gressfangeren eller det selvlukkende vernet for utkastapningen er på plass.

• Ikke endre innstillingene på motorens turtallsregulator, og seks kjør motoren med for stor hastigkeit.

• Ikke endre eller tutle med forseglede justeringsmekanismer for motorens hastighetsstyring.
• Gressklipperen sikkerhetssystemer eller -funksjoner må ikke tutkles med eller settes ut av drift.
• Løsne alle ingrep for blader eller drivverk før du starter maskinen.
• Start motoren forsiktig i samsvar med instruksjonene og med fottene godt borte fra bladet eller bladene.
• Ikke skråstill gressklipperen mens du starter motoren.
• Ikke start motoren mens du står foran utløpsrennen.
• Ikke plasser hender eller føtterær erler under roterende deler. Hold deg hele tiden borte fra utløpsapningen.
• Du mà aldri lófte ellere en gressklipper mens motoren er i gang.

• Stopp motoren og kople fra tennpluggledningen, pase at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nokkel, fjern nokkelen:

• för du fjerner tilstopninger eller blokkeringer i rennen,

• för du kontROLLERer, rengjör eller utförer arbeid på gressklipperen,
  -etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer før du starter og bruker gressklipperen på nytt.

• hvis gressklipperen begyinner a vibrere unormalt (kontroller umiddelbart).

• Stopp motoren og kople fra tennpluggledningen, pase at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nokkel, fjern nokkelen:

• hver gang du forlater gressklipperen,

• fər du etterfyller drivstoff.

• Reduser gassens innstilling mens motoren slås av og, hvis motoren er utstyrt med en stengeventil, steng drivstofftilforselen etter at klippingen er fertig.

Vedlikehold og oppbevaring

• Hold alle muttere, bolter og skruer strammet for Å sikre at utstyret er i god driftsmessig stand.
• Utstyret mä aldri oppbevares innendørs med bensin i tanken, ettersom gasser kan nä en äpen flamme eller gnist.
• La maskinen kjoles seg ned for du setter den bort etter bruk. Rengjor og vedlikehold gressklipperen for lagring.
• For Å redusere brannfaren skal motoren, lyddemperen, batterirommet og bensinoppbevaringsområdet holds fri for gress, løv eller overflødig fett.
• Sjekk gressoppsamleren ofte for slitasje aller skader.
• Erstatt slitte og skadde deler for øke sikkerheten.
• Hvis drivstofftanken må tappes, skal dette gjores utendørs.
• Feilaktig vedlikehold, bruk av reservationeder som ikke passer til maskinen, eller fjerning eller modifisering av sikkerhetskomponenter kan ødelegge gressklipperen og påfre brukerne alvorlige personskader.

• Bruk kun blader og resedeler som produsenten har anbefalt. Bruk av deler som ikke er originale, kan skade maskinen og brukerne. Sørg for at gressklipperen holds i god stand.

• Hvis bladstopperen ikke fungerer, på du ta kontakt med servicesenteret for á fá hjelp.

Transport og handtering

• Nár maskinen skal handteres, heves, Transporteres, eller tiltes ma du:

• bruke sterke arbeidshansker;

• grip maskinen der du fär et sikkert tak, og ta hensyn til vekt og frakting av maskinen;

• fã tilstrekkelig hjelp i forhold til vekt og egenskaper til maskinen eller stedet der den skal plasseresEller hentes.

• Fest maskinen forsvarlig ved bruk av tau eller kjetting under transport.

ADVARSEL: Ikke berør roterende blader.

ADVARSEL: Fylling av drivstoff skal kun skje i

godt ventiliert omrade med motoren avslatt.

3. BESKRIVELSE AV DELER

(Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Inkludert

A: Tennpluggnokkel

4. TEKNISKE DATA

Modell PM-462 C PM	4602 SC PM-4602 S3C PM-5102 S3C
Motortype	B&S 675EX-serien, ReadyStart	B&S 675EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart
Selvkjørende Nei Ja Ja Ja
Motorens slagvolum 190 cm	3	190 cm3	161 cm3	161 cm3
Nominell effekt	2,5 kW	2,5 kW	2,5 kW	2,5 kW
Bladbredde	460 mm	460 mm	460 mm	510 mm
Merkehastighet	2800/min	2800/min	2800/min	2800/min
Kapasitet drivstofftank	1,0 L	1,0 L	1,0 L	1,0 L
Oljetankvolum	0,6 L	0,6 L	0,6 L	0,6 L
Kapasitet på gressoppsamler	60 L	60 L	60 L	65 L
Nettovekt	31,5 kg	34 kg	35 kg	38 kg
Høydejustering	25 - 70 mm,8 justeringer	25 - 70 mm,8 justeringer	25 - 70 mm,8 justeringer	25 - 70 mm,8 justeringer

	PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Garantert lydeffektnivå der operatoren befinner seg(I henhold til NS-EN ISO 5395-1 tillegg F og NS-EN ISO 5395-2, NS-EN ISO 4871)	83,5 dB (A)(K=3 dB (A))	83,5 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Målt lydeffektnivå(Garantert lydeffektnivå(I henhold til 2000/14/EF)	94,2 dB (A)K=1,95 dB (A)	94,2 dB (A)K=1,95 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibrasjoner(I henhold til NS-EN ISO 5395-1 tillegg G og NS-EN ISO 5395-2)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTERING

5-1 MONTERING AV FOLDEHÄNDTAKET

1. Fest det nedre handtaket pa handtaksfestet med bolt, skive og sperreknapp. (Fig. 5)
2. Loft de to lasespakene for a koble sammen det ovre og det nedre handtaket. (Fig. 6)
3. Trykk lasespaken sammen for a lase handtakene i bruksposisjon. (Fig. 7)
4. Juster spennen ved a dreie lase mutteren med en egnet skiftenokkel. (Fig. 8)
5. Plasser kabelen over händtaket. Klem den rundt midten av det nedre händtaket med kabelklemmen og pass pa at kabelen er festet rundt utsiden av händtaket. (Fig. 9, Fig. 10) Ellers kan kabelenkommen i klem ved a apne/lukke bakdekslet.

5-2 JUSTERING FOR EN PASSENDE VINKEL

1) Trekki lásespakapningen.
2) Drei det øvre handtaket mitt i vindken for justering av gir nár du skal justere til riktig vinkel i omrædet -15° til 15° (3 posisjoner: -15°/0°/15°) som vist på Fig. 11.
3) Trykk de to lasespakene sammen for a koble sammen det ovre og det nedre handtaket.

5-3 MONTERE OG DEMONTERE GRESSOPPSAMLEREN

1. For a feste: Loft bakdekselet og sett gressoppssamleren pa baksiden av gressklipperen. (Fig. 12, Fig. 13, Fig. 14)
2. For à fjerne: Grip tak i og løft bakdekslet; fjern gressoppsamleren.

5-4 STARTHANDTAK

Bruk utvendig trykk for a lnsne spaken fra tannskiven.

Flytt spaken frem aller tilbake for a justere hoyden.

Disse gressklipperne kan modiferes fra sin vanlige funksjon, avhengig av formal:

Fra gresskipper med baksamling til:

1. Komposteringskipper aller som

2. Gressklipper med sideutslipp.

Hva er kompostering?

Under komposteringsklipping blir gresset klippet i ett arbeidstrinn, deretter oppkuttet og fort tilbake til gressplenen som naturlig gjedsel.

Tips for komposteringsklipping:

• Vanlig nedskjæring med maks 2 cm fra 6 cm til 4 cm gresshoyde.
• Bruk en skarp klippekniv.
• Ikke klipp vatt gress.
• Still inn maks. motorhastiget.
• Flytt maskinen kun i arbeidstempo.
• Rengjør komposteringskile, husets innside og klippebladet.

Startedrift

6-1 Modifisering for komposteringskipper

ADVARSEL: Kun nár motoren er stoppet og

skjaereverket star stille.

1. Løft bakdekselet og fjern gressoppsamleren.
2. Skyv komposteringskilen inn i dekselet. Lås komposteringskilen med knappen inn i apningen på dekselet. (Fig. 17, Fig. 18)
3. Senk bakdekslet pa nytt. (Fig. 19)
4. Løft sideklaffen og fjern sideutløpskanalen.

6-2 Tilbakestilling for sideutslippsklipping

Kun mens motoren og skjareverket stared

stille!

6-3 Klipping med gressoppsamleren

Kun'nar motoren er stoppet og skjareverket

stár stille.

For klipping med gressoppsamleren, fjern komposteringskilen og utlopskanalen for sideutlop og monter gressoppsamleren.

1. Fjerning av komposteringskile.

2. Løft bakdekslet og fjern komposteringskilen.

3. Fjerne sideutløpskanalen for sideutlp.

4. Løft sideklaffen og fjern sideutløpskanalen.

5. Sideklaffen stenger utløpsåpningen på huset automatisk ved hjelp av fjærkraft.

6. Rengjør sideklaffen og utløpsapningen regelmessig for gressrester og oppsamlet smuss.

7. Monter gressoppsamleren.

8. For à feste: Løft bakdekselet og sett gressoppssamleren på baksiden av gressklipperen.

9. For à fjerne: Grip tak i og Iøft bakdekslet; fjern gressoppssamleren.

7. DRIFTSINSTRUKSER

7-1 FOr START

Vedlikehold motoren med bensin og olje som angitt i den egne bruksanvisingen som fulgte med gressklipperen.

Les noye gjennom instruksjonene. (Fig. 23, Fig. 24,

Fig. 25, Fig. 26)

Oppbevar drivstoffet i beholdere som er spesielt beregnet til dette formålet.

Etterfyll drivstoff kun utendørs for motoren startes, og ikke røyk mens du fyller eller handterer drivstoff.

Du ma aldri fjerne lokket pa drivstofftanken erler fylle pa bensin mens motoren er i gang ell motoren er varm.

Hvis det søles drivstoff, ma du ikke starte motoren, men flytte maskinen bort fra det tilsølte området for Å unngå Å skape en tennkilde før bensindampen har forsvunnet.

Sett alle lokkene til drivstofftank og beholder godt på igjen.

innendørs, mens motoren er i gang eller før motoren har fätt avkjolt seg i minst 15 minutter etter drift.

7-2 STARTE MOTOREN OG KOPLE INN BLADET

1. Enheten er utstyrt med en gummihette over enden pa tennpluggen. Pase at metallboylen pa enden av tennpluggledningen (inne i gummihetten) er festet sikkert over metallspissen pa tennpluggen.

2. Ved kaldstart, drei chokehendelen til posisjonen

$$ " \text {O} ^ {\prime \prime} $$

Ved varmstart og drift, drei chokehendelen til posisjonen" (Fig. 27)

1. Sta bak maskinen, grip tak i fremsekontrollhandtaket og hold det mot det øvre handtaket som vist i Fig. 28.
2. Grip tak i starthandtaket som vist i Fig. 28, og trekk det raskt opp. Returning det langsomt til snorforingsbolten nr motoren har startet.

Slipp fremsekontrollhandtaket for a stoppe motoren og bladet.

Start motoren forsiktig i samsvar med instruksjonene og med fottene godt borte fra bladet.

Ikke skråstill gressklipperen mens du starter motoren. Start gressklipperen på et jevnt underlag, fritt for hoyt gress erler hindringer.

Hold hendene og fottene borte fra roterende deler. Ikke start motoren mens du stared foran utlopsapningen.

7-3 DRIFTSPROSEDYRER

startes uten at det var(OP)ing, er den utstyrmt med en motorbrems som ma trekkes til for motoren kan startes. Nar motorstyringsspaken slippes, ma den gà tilbake til sin opprinnelige stilling. Da slas motoren av automatisk.

Merk: Motorbreds (bremsehandtak): Bruk spaken til Å stoppe motoren. Når du slipper spaken, stopper motoren og bladet automatisk. For Å klippe gresset mä du holde spaken i arbeidsstillingen. Før du begyninger Å klippe gresset, mä du kontrollere start/stopp-spaken flere ganger, for Å vare sikker pÅ at den fungerer som den skal. Forviss deg om at trekkwiren fungerer jevnt (dvs. at den ikke setter seg fast eller har krøllet seg på noen mæte).

7-4 STOPPE MOTOREN

FORSIKTIG: Bladet fortsetter Å rotere et par er etter at motoren er slatt av.

1. Slipp fremsekontrollhandtaket for a stoppe motoren og bladet. (Fig. 29)
2. Kople fra og jorde tennpluggledningen som angitt i motorens separate bruksanvising for a forhindre at motoren kan starte ved et uhell mens den er uten tilsyn.

7-5 TILKOPLING FOR AUTOMATISK KJØRING

For PM-4602 SC

Grip tak i det handtaket for selvkjøringskontroll, gressklipperen vil kjore forover automatisk i ca. 3,6 km/t (Fig. 30), slipp selvkjøringshandtaket, og gressklipperen vil stoppe kjøringen.

For PM-4602 S3C,PM-5102 S3C

Gressklipperen er utstyrt med et system for hastighetsjustering som kan stilles til 3 hastigheter fra

3,0km/ttil4,5km/t.

Posisjon "den tregeste posisjonen; posisjon"" den raskeste posisjonen. (Fig. 31)

Ikke forsok k klippe gjennom uvanlig hoyt, vatt eller tort gress (f.eks. beite) eller hauger med tort lov. Det kan danne seg rester under gressklipperens deksel ellertilstoppe motorens eksosssystem og forarsake brannfare.

7-6 FOR BEST MULIG RESULTAT UNDER KLIPPING

Rens plenen for hagerusk. Forsikre deg om at plenen er fri for steiner, greiner, ledninger aller andre fremmedlegemer, som kan bli slynet tilfeldig utover av gressklipperen i alle retninger og forarssake alvorlige personskader for brukeren og andre aller skader pa eiendom aller gjenstander i ompivelsene. Ikke klipp vatt gress. For effektiv klipping,Ikke klipp vatt gress, fordi det har en tendens til a feste seg pa undersiden av dekselet og forbhindre at gresset klippes skikkelig. Ikke klipp mer enn 1/3 av gressets lengde. Anbefalt skjarehoyde ved gressklipping er 1/3 av gressets lengde.

Opphakkingshastigheten ma justeres, sik at avklippet kan fordeles javnt ned i plenen. For særlig tung klipping i tykt gress kan det vare nodvendig Å bruke en av de langsomste hastighetene for a fa en ren, godt formet klipping. Nár du klipper hýyt gress, kan det hende at du má klippe plenen i to omganger og senke bladet ytterligere 1/3 av lengden for den andre klippingen og kanskje klippe i et annet monster enn det du bruke i den første omgangen. Det er ogsa lurt Å overlappe klippingen i hver omgang for a fa med eventuelt spredt avskjær som ligger igjen pa plenen. Gressklipperen bør alltid drives med full gass for a fa det Beste klippersesultatet og for at maskinen skal kinne gi full klippeeffect. Rengjør dekselets underside. Pase at du rengjør undersiden av dekselet pa gressklipperen etter hver gangs bruk for a unngà at gresset samler seg opp, for dette forhindrer skikkelig kompostering. Klippe blader og lov. Plenen din kan ogsa ha godt av at du klipper lovet. Nár du klipper lov, ma du pase at lovet er tort og ikke ligger for tykt pa plenen. Ikke vent til alle bladene har falt av træne För du klipper dem.

ADVARSEL: Hvis du støter borti et

fremmedlegeme, stopp motoren. Fjern ledningen fra tennpluggen, undersok gressklipperen grundig for eventuelle skader, og reparer skaden før du starter og bruker gressklipperen igjen. Økt vibrasjon i gressklipperen under drift er et tegn pa skade. Da mã maskinen øyeblikelig insiperes og repareres.

7-7 GRESSOPPSAMLER

• Niväindikatoren øker hvis gressoppsamleren ikke er full under klippingen. (Fig. 33)
• Når dette skjer, synker indikatoren. Stopp klippingen umiddelbart, og tøm og rengjør posen, kontroller at den er ren og sikre at nettingen er ventiliert. (Fig. 32)

VIKTIG

Hvis indicatorapningen er veldig skitten, vil indikatoren\ inke utlages. I sa fall, rengjør indicatorapningen\ umiddelbart.

7-8 DEKSEL

Undersiden av dekselet på gressklipperen bør rengjores etter hver gangs bruk for á forhindre at gressrester, løv, skitt eller annen materie kan sample seg opp. Hvis dette fár Sample seg opp, vil det fore til rust og korrosjon og kan forhindre skikkelig kompostingering. For á rengjore under dekselet, vipp gressklipperen over på sider, og skrap undersiden av dekselet rent med et passende verktøy (forsikre deg om at pennpluggledningen er koplet fra).

7-9 INSTRUKSJONER FOR HØYDEJUSTERING

justeringer på gressklipperen uten forst á stoppe motoren og koble fra tennpluggkabelen.

Klipperen er utstyrt med en sentral hoydejusteringshendel med 8 hoydeposisjoner.

Hoyden (bladet til bakken) kan justeres fra 25mm til 70~mm 8 hoydeposisjoner). (Fig.34)

Laveste justering: 25mm (posisjon 1), hoyeste justering: 70mm (posisjon 8).

1. Stopp gresskipperen og kople fra tennpluggledningen for du endrer gresskipperens skjaerehoyde.
2. Den sentrale hoydejusteringshendelen har 8 ulike hoydeposisjoner. (Fig. 34)

For a endre skjaerehoyden, press justeringshendelen mot hjulet og beveg den opp aller ned til onsket hoyde.

8. VEDLIKEHOLDSINSTRUKSJONER

TENNPLUGG

Bruk kun original reservedelstennplugg. For best resultant, skift ut tennpluggen etter hver 100. driftstime.

BREMSEKLOSSER

Få kontrollert og/eller skiftet motorens fremseklosser på et serviceverksted med javne mellomrom. Bruk kun originaldeler.

9. SMØREINSTRUKSJONER

1. Tørk av dekselet med en tørr klut.
2. Sprut vann under dekselet nár gressklipperen er skråstilt, sik at pennpluggen vender opp.

10-1 MOTORENS LUFTFILTER

FORSIKTG: Ikke la skitt eller stov tilstoppe

luftfilterets skumelement. Motorens luftfilterelement ma vedlikeholdes (rengjores) etter 25 timers normal gressklipping. Skumelementet ma vedlikeholdes regelmessig his viss gressklipperen har vaert brukt under tøre, støvete forhold.

RENGJORELUFTFILTER

1. Fjern skruen. (Fig. 35 for PM-4602 S3C og PM-5102 S3C)
2. Fjern sperreknappen. (Fig. 36 for PM-462 C og PM-4602 SC)
3. Fjern filterdekslet.
4. Vask filterelementet i sapevann. IKKE BRUK BENSIN!
5. La tarriflterelemente lufttørke.
6. Pafør et par draper SAE30-olje på skumfilteret, og press det godt sammen for a fjerne overflodig olje.
7. Sett filteret på plass igjen.
8. Lukk filterdekselet.

MERK: Skift filteret dersom det er slitt, opprevet, skadet aller nicht lar seg rengjore.

10-2 SKJÆREBLAD

FORSIKTIG: Pass på at du kopler fra og jorder

tennpluggledningen før du arbeider på skjærebladet for Å unngå at motoren starter i vanvare. Beskytt hendene med kraftige hansker eller en klut när du griper tak i skjærebladene. Vipp gressklipperen over på sider som spesifisert i egen bruksanvisning for motoren. Fjern sekskantskruen og skiven som holder bladet og cladadapteren til motorens veivaksiel. Fjern bladet og adapteren fra veivakselen.

ADVARSEL: Inspiser bladapteren regelmessig kker, speiselt his du treffer et fremmedlegeme. hvis nadvendig.

For best resultant bør bladet vare skarpt. Bladet kan skjerpes pa nytt ved at du fjerner det og enten sliper eller filer skjæeregggen sa nært den originale eggen som mulig. Det er uhyre viktig at hvr skjæeregg slips like mye for áhindre at bladet blir ubalansert. Urikting bladbalanse fær til overdreven vibrasjon, som kan forårsake skade pa motoren og gressklipperen. Pass godt pa at du balanserer bladet etter sliping. Bladet kan testes for balanse ved á balansere det pa en skrutrekker med rundt skaft. Fjern metall fra den tunge sider, til det balanserer jevnt.

(Fig. 37)

Før bladet og bladapteren monteres igjen på maskinen, smør motorens veivaksel og bladapterens innvendige flater med enlett olje. Monter bladapteren pa veivakselen. Se Fig. 37. Plasser bladet med delenummeret vendt bort fra adaptereren. Innrett skiven over bladet, og sett inn sekskantskruen. Stram sekskantskruen til det tiltrekkingsmomentet som er opplistet nedenfor.

10-3 TILTREKKINGSMOMENT FOR MONTERING AV BLAD

Senter bolt 40Nm - 50Nm for a sorge for sikker drift av enheten. Alle muttere og bolter ma kontrolleres regelmessig for korrekt stramming.

Etter lengre tids bruk, saerlig i betingelser med mye sand, blir bladet slitt og mister litt av sin opprinnelige form.

Skjaeringen blir minde effektiv, og bladet bør skiftes. Bruk kun et nytt blad av godkjent fabrikat ved utskiftning.

Produsenten overtar intet ansvar for mulige skader som skyldes forhold som ubalansert blad.

Nár du skifter bladet, má du kun bruke original type, merket på bladet (DOLMAR 263001451 for PM-462 C/PM-4602 SC/PM-4602 S3C, DOLMAR 263002552 for PM-5102 S3C) (for bestilling av blad, kontakt din lokale forhandler eller ring til vart selskap. Se forsiden).

10-4 MOTOREN

Les motorens egen bruksanvisning for instruksjoner om vedlikehold av motoren.

Etterfyll motorolje som angitt i motorens egne braupsanvising som fulgte med gressklipperen din. Les og falg instruksjonene noye.

Vedlikehold luftfilteret under normale betingelser ifolge motorens braksanvisning.

Rengjør det etter et par timers drift ved ekstremt støvede betingelser. Dárlig motorytelse og overoppfylling er som regel et teqn på at luftfilteret br vedlikeholds.

Les i motorens egen bruksanvisning som fulgte med maskinen angaende vedlikehold av luftfilteret.

Tennpluggen bør rengjores og apningen tilbakestilles en gang i sesongen. Det anbefales Å skiffe tennplugg ved innledningen til hvr klippesesong. Se etter i motorens braksanvisning for spesifikasjoner om correkt pluggtype og apning.

Rengjør motoren regelmessig med en klut aller børste.

Hold kjolesystemet (omraret rundt viftehuset) rent for a tillate skikkelig luftsirkulasjon, som er avgjorende for motorens ytelse og levetid. Pase at du fjerner alt gress, skitt og sotavleiringer fra lyddemperomraret.

11. OPPBEVARINGSINSTRUKSJONER (UTENOM SESONG)

Folgendetiltakboriverksettesfora klangjore gressklipperen foroppbevaring.

1. Tøm tanken etter sesongens siste gangs klipping.

a) Tøm bensintanken med en sugepumpe.

FORSIKTIG: lkke tapp ut bensinen i lukket rom, i

nærheten av ápen ild osv. Ikke røyk! Bensingasser kan forársake eksplosjon eller brann.
b) Start motoren og la den kjore til den har brukt opp all gjenvaerende bensin og stopper.
c) Ta ut pennpluggen. Bruk en oljekanne for a fylle ca. 20 ml olje i forbrenningskammeret. Aktiver starteren for a fordele oljen jevnt i forbrenningskammeret. Sett pennpluggen inn igjen.
2. Rengjor og smør gressklipperen grundig som beskrevet over under "SMØREINSTRUKSJONER".
3. Smør skjaereverket lettuce for annga korrosjon.

1. Oppbevar gressklipperen på et短时间内, rent og frostbeskyttet sted, utenfor rekkevidde av ikkeautoriserte personer.

FORSIKTIG: Motoren på vare fullstendig avkjølt

fgrgressklipperensettestiloppbevaring.

MERK:

• Ved oppbevaring av alle typer el-utstyr i uventilerte ellermaterielle lagringsskur,
• mä det tas hensyn for Å rustbeskytte utstyret. Pafør et tynt lag med silikon eller enlett olje pa utstyret, særlig på kabler og alle bevegelige deler.
  -Vaer forsiktig sa du ikke legger kablene i klem uller knekker dem.
• Hvis startsnoren kuples fra snorforingen på händtaket,** må du kople fra og jorde tennpluggledningen, trykke ned bladkontrollhändtaket og trekke startsnoren langsomt ut av motoren. Før startsnoren inn i snorforingsbolten på händtaket.

Transport

Slá av motoren og la maskinen avkjøles. Koble deretter fra tennpluggkabelen og tøm drivstofftanken, som beskrevet i anvisiningene i motorhandboken. Sørg for at du ikke bøyer eller ødelegger kutteren.nr du skyver gressklipperen over hindringer.

12.FEILSØKING

PROBLEM MULIG ÅRSAK AVHJELPENDE TILTAK
Motoren starter不解.	Gasshändtaket er ikke i korrekt posisjon for de rådende forholdene.	Flytt gasshändtaket til korrekt posisjon.
	Drivstoffanken er tom.	Fyll tanken med drivstoff: Se MOTORENS BRUKSANVISNING.
	Luftfilterelementet er skrittent.	Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING.
	Tennplugg løs. Stram tennpluggen til	25-30 Nm.
	Tennpluggledningen løs eller ikke koplet til pluggen.	Kople tennpluggledningen på tennpluggen.
	Tennpluggåpningen feil.	Still inn øpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
	Tennpluggen er defekt.	Sett i en ny tennplugg med korrekt øpning: Se MOTORENS BRUKSANVISNING.
	Forgasseren er overfyll av drivstoff.	Fjern luftfilterelementet og trekk i startsnoren—hele tideen til forgasseren tommer seg, og monter luftfilterelementet igjen.
	Feil i tenningsmodul. Kontakt serviceverksted.
Motoren vanskeligøy starte eller taper kraft.	Skitt, vann eller gammelt drivstoff i tanken.	Tapp ut tanken og rengjør den. Fyll tanken med rent, nytt drivstoff.
	Ventilasjonshulleit i drivstofftanklokket er tilstoppet.	Rengjørller skift ut likket på drivstoffkanen.
	Luftfilterelementet er skrittent. Rengjør	luftfilterelementet.
Motoren:går uregelmessig.	Tennpluggen er defekt.	Sett i en ny tennplugg med korrekt øpning: Se MOTORENS BRUKSANVISNING.
	Tennpluggåpningen feil.	Still inn øpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
	Luftfilterelementet er skrittent.	Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING.
Ujevn tomgang.	Luftfilterelementet er skrittent.	Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING.
	Luftfæpningene i motordekselet er blokkert.	Fjern smuss fra øpningene.
	Kjøleribbene og luftinnløpet under motorens vitfehus er blokkert.	Fjern skitt fra kjøleribbene og luftinnløpene.
Motoren hopper over+takt ved høy hastighet.	Åpningen mellom elektrodene på tennpluggen er for stor.	Still inn øpningen mellom elektrodene på mellom 0,7 og 0,8 mm.
Motoren overopphenes.	Kjøleluftstrømmen blokkert.	Fjern all smuss fra øpningene i deksel, vitfehus, luftinnløp.
	Ikke korrekt tennplugg.	For PM-462 C/PM-4602 SC: Monter RJ19LMC-tennplugg og kjøleribber på motoren. For PM-4602 S3C/PM-5102 S3C: Monter QC12YC-tennplugg og kjøleribber på motoren.
Gressklipperen vibrerer unnormalt.	Skjæverket er løst. Stram bladet.
	Skjæverket er ikke i balanse. Balans ser bladet.

13.MILJØET

När maskinens levetid er over og den skal vrakes, skal den/DDke kastes sammen med vanlig husholdningsavfall, men skal avfallsbehandles pa en miljosikker mate.

Makita erklærer at følgende maskin(er):

Maskinbetegnelse: Bensindrevet gresskipper

Modellnr./type: PM-462 C, PM-4602 SC, PM-4602 S3C, PM-5102 S3C

Spesifikasjoner: Se "4. TEKNISKE DATA"

Den tekniske mappen i samsvar med 2006/42/EF er tilgengelig fra:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

Samsvarsvurderingen som er paskrev i henhold til direktiv 2000/14/EF ble utfort i samsvar med Vedlegg VI.

Teknisk kontrollorgan:

TUV SUD Industrie Service GmbH

Westendstrasse 199, D-80686 München, Tyskland
