PM5102 S3C - Mașină de tuns iarba DOLMAR - Manual de utilizare gratuit

Tip produs	Mașină de tuns iarba termică autopropulsată
Marcă	Dolmar
Model	PM5102 S3C
Motor	B&S 750EX, ReadyStart, 161 cm³, 2,5 kW
Lățime de tăiere	510 mm
Reglaj înălțime	8 poziții, 25 – 70 mm
Capacitate sac colectare	65 L
Autopropulsare	Da, 3 viteze (3,0 – 4,5 km/h)
Greutate netă	38 kg
Capacitate rezervor combustibil	1,0 L
Volum rezervor ulei	0,6 L
Nivel de putere sonoră garantat	98 dB(A)
Vibrații (EN ISO 5395)	6,53 m/s² (K=1,5 m/s²)
Funcții de tăiere	Colectare spate, tocare (mulching), ejectare laterală
Frână motor	Da, oprire imediată la eliberarea mânerului
Pornire	Lansator cu recul cu șoc (starter)
Întreținere lamă	Ascuțire și înlocuire posibile (ref. DOLMAR 263002552)
Curățare	Curățați platoul după fiecare utilizare, filtru de aer lavabil
Siguranță	Frână lamă, blocare ghidon, protecție împotriva proiecțiilor
Depozitare iarnă	Goliți combustibilul, curățați, ungeți lama
Norme	CE, EN ISO 5395, nivel sonor garantat 98 dB(A)

Întrebări frecvente - PM5102 S3C DOLMAR

Cum se pornește mașina de tuns iarba Dolmar PM5102 S3C la rece?

Plasați maneta șocului pe poziția de pornire (închis). Țineți mânerul frânei împotriva ghidonului, apoi trageți ferm de lansator. Odată ce motorul pornește, deschideți treptat șocul.

Care este înălțimea minimă și maximă de tăiere?

Înălțimea de tăiere este reglabilă de la 25 mm (poziția 1) la 70 mm (poziția 8) printr-o pârghie centrală. Utilizați pozițiile joase pentru o tăiere scurtă, cele înalte pentru un gazon mai lung.

Cum se trece în mod mulching (tocare)?

Opriți motorul și lama. Scoateți sacul de colectare, apoi împingeți accesoriul de tocare în platou și blocați-l cu butonul. Închideți capacul spate. Iarba va fi tăiată fin și depusă înapoi pe sol.

Cum se utilizează ejectarea laterală?

Opriți motorul. Ridicați clapeta laterală, instalați canalul de ejectare laterală pe știftul de susținere, apoi coborâți clapeta. Scoateți accesoriul de tocare dacă este prezent. Iarba va fi ejectată lateral.

Ce viteză de avans alegeți pentru o mașină de tuns autopropulsată?

Modelul PM5102 S3C dispune de 3 viteze (3,0 până la 4,5 km/h). Utilizați viteza lentă pentru tăiere intensivă sau iarbă deasă și cea mai rapidă pentru tăiere ușoară pe teren plat.

Cum se întreține lama mașinii de tuns?

Deconectați bujia. Înclinați mașina, scoateți șurubul și șaiba. Ascuțiți lama păstrând teșitura originală, apoi echilibrați-o pe o șurubelniță. Remontați strângând la 40-50 Nm. Înlocuiți dacă este uzată (ref. DOLMAR 263002552).

Ce faceți dacă mașina vibrează anormal?

Opriți imediat motorul și deconectați bujia. Verificați dacă lama este bine strânsă și echilibrată. O lamă dezechilibrată sau deteriorată poate provoca vibrații. Înlocuiți-o dacă este necesar.

Cum se curăță filtrul de aer?

După 25 de ore de utilizare sau în condiții de praf, scoateți capacul filtrului, scoateți elementul din spumă, spălați-l cu apă și săpun (nu benzină), uscați-l, apoi impregnați-l cu câteva picături de ulei SAE30. Remontați.

Cum se pregătește mașina pentru depozitarea de iarnă?

Goliți rezervorul de combustibil, apoi lăsați motorul să funcționeze până se oprește. Scoateți bujia, turnați 20 ml de ulei în camera de ardere, acționați lansatorul, puneți bujia la loc. Curățați și ungeți piesele, depozitați într-un loc uscat și ferit de îngheț.

Unde găsesc piese de schimb pentru Dolmar PM5102 S3C?

Contactați distribuitorul Dolmar sau serviciul post-vânzare. Piesele originale (lamă, filtru, bujie etc.) sunt disponibile sub referințele indicate în manual. Folosiți întotdeauna piese recomandate pentru siguranță.

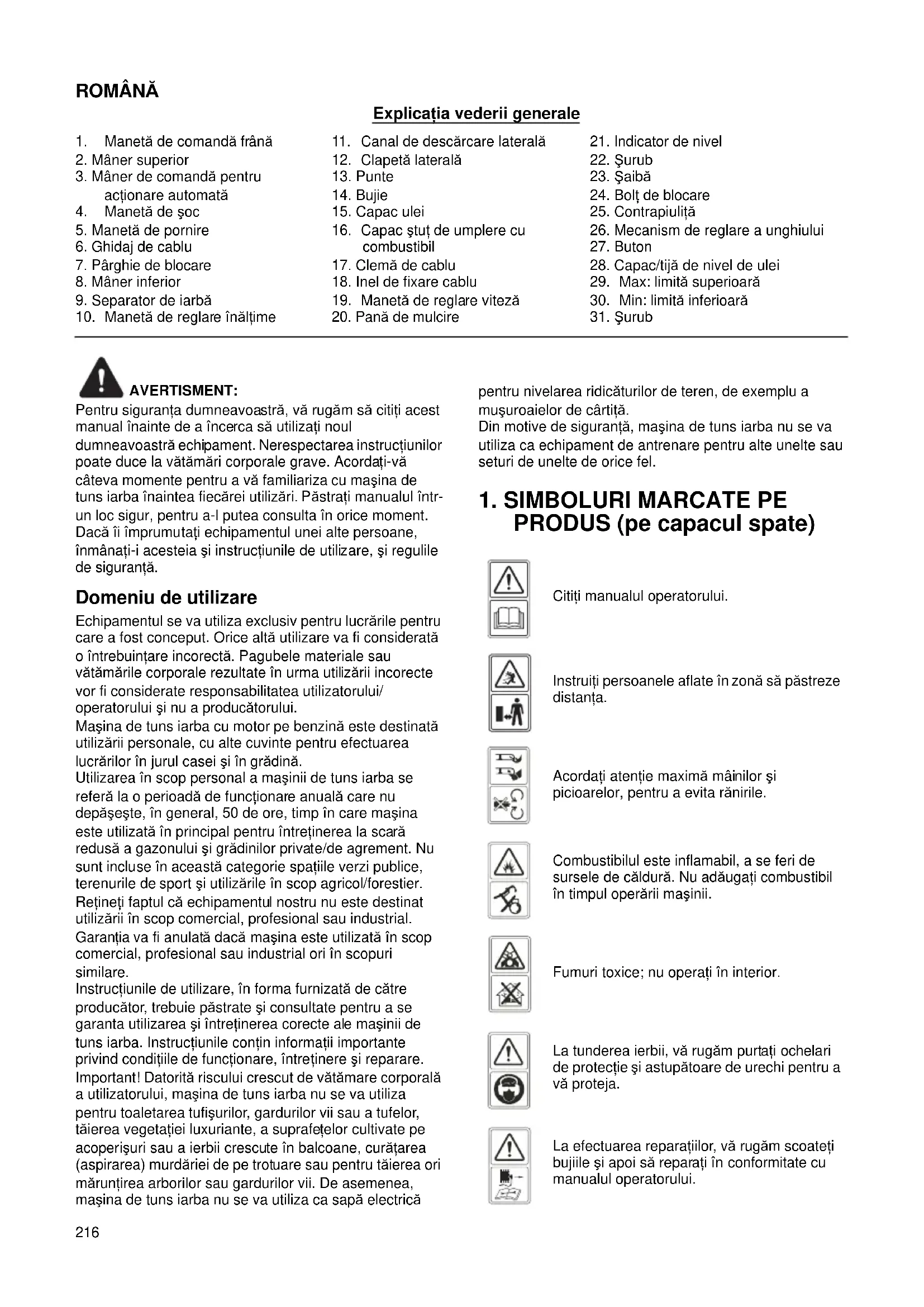

MANUAL DE UTILIZARE PM5102 S3C DOLMAR

1. Manetă de comandă frână	11. Canal de descârcare laterala	21. Indicator de nivel
2. Mâner superior	12. Clapetă laterala	22. Šurub
3. Mâner de comandă pentru actionare automată	13. Punte	23. Šaibă
	14. Bujie	24. Bolț de blocare
4. Manetă deșoc	15. Capac ulei	25. Contrapiuulță
5. Manetă de pornire	16. Capac șiț de umplere cu combustibil	26. Mechanism de reglare a unghiului
6. Ghidaj de cablu		27. Buton
7. Pârghie de blocare	17. Clemă de cablu	28. Capac/tijă de nivel de ulei
8. Mâner inferior	18. Inel de fixare cablu	29. Max: limită superioară
9. Separator de iarba	19. Manetă de reglare viteză	30. Min: limită inferioară
10. Manetă de reglare înțime	20. Pană de mulcire	31. Šurub

AVERTISMENT:

Pentru siguranta dumneavoastră, va rugam să cititi acessest manual inainte de a incerca să Utilizati noul dumneavoastră echipament. Nerespectarea instruciunilor poate duce la vătamari corporale grave. Acordati-vácateva momente pentru a va familiariza cu masina de tuns iarba inaintaea fiecarei Utilizari. Păstrați manualul intrun locsigur, pentru a-l putea consulta in orice moment. Daca ii imprimutati echipamentul unei alte persone, inmanati-i acesteia si instructiunile deutilizare, si regulile de siguranta.

Domeniu de utilizes

Echipamentul se va'utiliza exclusiv pentru lucrarile pentru care a fost conceput. Orice alta utilizes va fi considerata o intrebunțare incorcetă. Pagubele materiale sau vătamările corporale rezultate in urma Utilizarii incorcècte vor fi considerate responsabilitatea utilizatorului/ operatorului si nu a produçatorului.

Maşina de tuns iarba cu motor pe benzina este destinata Utilizarii personale, cu alte cuvinte pentru efectuarea Iucrărilor in jurul casei Şin Gradina.

Utilizarea in scop personal a masinii de tuns iarba se refera la o perioada de fonctionare anuala care nu depaseste, in general, 50 de ore, tamp in care masina este utilizesata in principal pentru intretnerea la scară redusă a gazonuluiși gradinilor private/de agrement. Nu sunt incluse in această categorie spatilile verzi publice, terenurile de sportși utilizearile in scop agricol/forestier. Retineti faptul ca echipamentul nostru nu este destinat utilizesarii in scop commercial, profesional sau industrial. Garantia va fi anulata dacă masina este utilizesata in scop commercial, profesional sau industrial ori in scopuri similare.

Instructiunile de utiliser, in forma furnizata de CATRE producator, trebuie păstrateși consultate pentru a se garanta utilizes areași intreținerea corecte ale masinii de tuns iarba. Instructiunile contin informații importante privind condițile de fonctionare, intreținereși reparare. Important! Datorità riscului crescut de vătamare corporală a utilizatorului, masina de tuns iarba nu se va utilize pentru toaletarea tufisurilor, gardurilor vii tau tufelor, tăierea vegetatiei luxuriante, a suprafetelor cultivate pe acoperisuri tau a ierbii crescate in balcoane, curăture (aspirare) murdăriei de pe trotuare tau pentru tăierea ori măruntirea arborilor tau gardurilor vii. De asemenea, masina de tuns iarba nu se va utilizes ca sapă electrică

pertru nivelarea ridicaturilor de teren, de exemplu a musuroaielor de cartiţă.

Din motive de siguranta, masina de tuns iarba nu se va utilizes ca echipament de antrenare pentru alte unelte saut seturi de unelte de orice fel.

1. SIMBOLURI MARCATE PE PRODUS (pe capacul spate)

Citiṭi manualul operatorului.

Instruiţi personele aflate in zona sa păstreze distanța.

Acordati atentie maxima mainilor si picioarelor, pentru a evita ranirile.

Combustibil este inflamabil, a se feri de sursele de caldur. Nu adaugati combustibil in timpul operarii masinii.

Fumuri toxicice; nu operati in interior.

La tunderea ierbii, va rugam purtahti ochelari de protectie si astupatoare de urechi pentru a va proteja.

La efectuarea reparatiilor, va rugam scoateti bujiile si apoi sa reparati in conformitate cu manualul operatorului.

2. REGULI GENERALE DE SIGURANTA

AVERTISMENT: Când folositi masini pe bază de

benzina, trebuie respectate masurilefundamentale de protectie,inclusivele prezentate in continuare,pentru a reduce riscul accidentarilor grave si/sau defectarii masinii. Citi toate aceste instructiani inainte de operarea acestui produs si pstra-ile pentru referinte viitoare.

AVERTISMENT: Această masina produce un

câmp electromagnetic in timpul operárii. In anumite condiţii, acest âmp poate intra in interferenţă cu implanturi medicale active sau pasive. Pentru a reducer riscul accidentelor grave sau fatale, recomandam ca personeile cu implanturi medicale sa consulte medicul si produçatorul implantului medical inainte a opera această masină.

Instruire

Citi ci atentie instruetiune. Familiarizati-va cu comenzile si cuutilizarea corecta a echipamentului. Invatati modul de oprire rapida a motorului.

Utiliziţi masina de tuns iarba doar in scopul pentru care a fost concepută, adică pentru tăiereași colectarea ierpii. Orice altă'utilizare poate fi periculoasă, cauzând defectarea masinii. Exampiele de'utilizare incorcetă pot include următoarele, fãră a se limita doar la acestea:

• transport de persone, copii sau animale pe masina;

-utilizarea masinii pentru transport;

-utilizarea masinii pentru remorcarea sau impingerea greutatilor;

• utilizes area masinii pentru colectarea frunzelor saurreziduurilor;

-utilizarea masinii pentru tunderea gardurilor vii sau pentru tăierea unor alte tipuri de vegetatie decat iarba;

-utilizarea masinii de mai multe persone;

-utilizarea lamei pe alte suprafete decat iarba.

• Nu permitei niciodata copilor sau personelor care sunt nefamiliarizeate cu aceste instrukturi să utilizezeșmasina de tuns iarba. Reglementarile locale pot restricționa vârsta operatorului.

• Nuutilizati niciodatamaśina de tuns iarba:

-cand in apropiere se afla alte persone, in special copii sau animale de companie;

• dacă operatorul a luat medicamente sau substanțe care ii pot afecta capacitatea de reactieși concentrare.

• Amintiti-vá cã'utilizatorul este responsabil de accidentetele sau situatuile neprevăzute antrenate de utilizesa mainii, cauzate altero persone sau bunurilor acestora.

• Este obligatoriu ca operatori s aie corect instrui cu privire la utilizarea, reglarea si functionarea masinii, inclusiv la operatiunile interzise.

Pregatirea

• In timpul folosirii masinii, purati intotdeauna o incaltaminte corespunzatoare (solida) si pantaloni lungi. Nu folositi masina cu picioarele goale sau cu sandale.

• Verificatu cu atentie zona in care va fi realizata造血ina si indeparta tti toate obiectele care pot fi expulzate de造血ina, de exemplu pietre, jucarii, bete si cabluri.

• AVERTISMENT-Benzina este extrem de inflamabila.

• deposizati combustibilul in containere special concepute in acest scop;

• e fec t u a ti reumplerea cu combustibil doar in exterior si nu fumati in timpul reumplerii;

• adauga combustibil inaintea de pornirea motorului. Nu scoatei niciodata capacul rezervorului de combustibil si nu adauga benzina in tamp ce motorul este pornit sau este cald;

• dacă benzina este vărsata, nu incercati săș pânniți motorul și mutăți masina la distanță de zona respectivă, evitand crearea oricăror surse de aprindere până cand vaporii de benzina s-au disipat;

• remontati in mod corect toate capacele containerelor si rezervorului de combustibil.

• Inlocuiti amortizzoarele defecte.

• Inainte de utiliser,inspectatu intotdeauna vizual pentru a verifica dacă lamele,şuruburile de lamă Saud ansamblul de cuțite nu sunt uzate sau deteriorate.

• Inlocuiți toate lamele Şi suruburile deteriorate sau uzate pentru a mentine echilibrarea masinii.

• Verificazioni periodiche buna funzioniare a tuturor dispositivelore de blocare a pornirii si a manetelor si butoanelor.

Operare

• Nu operati motorul intr-un spatiu Inches in care pot fi colectate fumuri periculoase de oxid de carbon.
• Nuutilizati maśina dacā sunteti obosit(ā),bolnav(ā) sau dacā vā aflati sub influenta alcoolului sau medicamentelor.
• Avertisment! Nu utilizati masina de tuns iarba in zone cu pericol de aprindere.
• Se recomanda scurtarea duratei de'utilizar, pentru reducerea la minimum a pericolelor datorate zgomotului si vibratiilor.
• Procedati cu grijă atunci cand utilizati masina pe teren inclinat si in apropierea pantelor descendente excessiv de abrupte, santurilor sau digurilor.
• Operati masina doar la lumina zilei sau la o lumina artificiala puternica.
• Evitati operarea echipamentului pe iarba udă, dacă acest lucru este posibil.
• Acordati atentie atunci cand va deplasati pe suprafete inclinate.
• Nu alergati.
• Pentru masini rotative cu roti, tundeti iarba de-a lungul pantei, niciodata in sus sau in jos.
• Acordati atentie maxima atunci cand schimbati directia pe suprafetele inclinate.

• Nu tundeji iarba pe o panta excesiv de abrupta.

• Acordati o atentie maxima atunci cand intoarceti sau trageti masina de tuns iarba spre dumneavoastră.
  Fixati bine lama(ele) daca masina de tuns iarba trebuie inclinata pentru transport, atunci cand trececi cu masina de tuns iarba peste suprafete fara iarba, sau atunci cand transportei masina de tuns iarba la sau de la locul de tuns iarba.

• Nu operati niciodata masina de tuns iarba cu protectiile defecte, sau fara dispositivele de siguranta, cum ar fi deflectoarele si/sau separatorul de iarba.
• Atentie: Este interzisautilizarea masinii de tuns iarba fara intregul ansamblu al colectorului de iarba sau fara protectia orificiului de evacuare cu incidere automata.
• Nu modificazioni setarile regulatorului de motor si nu supraturati motorul.
• N u m o d selle etarsepeptitpiecontrolul turatiei motorului.
• Este interzisă modificarea saudezactivarea sistemelorsau functilor de siguranta ale masinii de tuns iarba.
• Decuplate toate lamele s i ambreiajele de actionare inainte de a porni motorul.
• Porniti motorul cu atentie conform instruciunilor, cu picioarele la distanță de lamă(e).
• Nu inclinaţi masina de tuns iarba la pornirea motorului.
• Nu porniti motorul cánd va aflatīn fata ggheabului de descárcare.
• Nu apropiatti mainile sau picioarele de componentele rotative. Păstrati permanent distanța fată de orificiuul de descârcare.
• Nu ridicati si nu transporte i masina de tuns iarba cu motorul in functiune.

• Opriti motorul si deconnectati conductorul bujiei, asigurati-va ca toate componentele mobile s-au oprit complet si, dacă este prevăzută o cheie, scoateti cheia:

• inainte de a elimina blocajele sau a desfunda jgheabul;

• inainte de a controla, curata sau lucra cu masina de tuns iarba;
• după ce ati lovit un obiect strain. Verificati eventuale daune Şi efectuati reparatiile necessities, inainte de a repune in functiune Şi opera masina detuns iarba;

• dacă masina de tuns iarba începe să vibreze în mod anomal (verificati imediat).

• Opriti motorul si deconectati conductorul bujiei, asigurati-va ca toate componentele mobile s-au oprit complet si, dacă este prevăzută o cheie, scoatei cheia: - de fiecare data cand o lasați nesupravegheata; - inaintea realimentarii.

• Reduceti setarea de acceleratie in timul opririi motorului si, dacamotorul este prevazut cu o supapă de inchidere,opriti alimentarea cu combustibil la finalizarea operatiunii de tundere a ierbii.

Intretinerea si depositarea

• Mentineti suruburile stranse, ca si piulitele, pentru a fi siguri că masina este in conditi bune de fonctionare.
• Nu deposizati niciodata echipamentul cu benzina in rezervor in cladiri in care fumurile pot ajunge la o scanteie sau flacara deschisa.
• Lásatu motorul sā se raceačina inainte a de deposita masina intr-un spatiu Inchesis; Curatai masina si efectuati lucrările de intrejinere inainte de a o deposita.
• Pentru a reduce pericolul de incendii, feriti motorul, amortizorul, compartmentul bateriei si zona de depositare a benzinei de reziduuri, frunze sau unsoare excessiva.
• Controla frecvent ca separatorul de iarbă să nu fie deteriorat pau uzat.
• Pentru siguranţă, inlocuiţi componentele defecte sau uzate.
• D a cărezervorul de combustibil trebuie golit, acest lucru trebuie efectuat in exterior.
• Intretnerea incorcetă, utilizes area de piese de schimb necorespunzătoare sau demontarea ori modificarea componentelor de siguranta poate cauza defectarea masinii si vătamarea corporală gravă a operatorului.
• Utilizati exclusiv lamele si piesele de schimb recomandate de producător. Utilizarea alter piese decât cele originale poate duce la defectarea masinii si vătamarea operatorilor. Păstrati masina de tuns iarba in bună stare de fonctionare.
• Daca disposizitivul de oprire a cutitului nu functionează, adresati-vă centrului de service.

Transportarea 山 manipularea

• De fiecare data cánd masina va fi manipulata, ridicata, transporte tă sau inclinata trebuie:

• sa puratati manusi de lucru solide;

• sa apucati masina de punctele care ofera o prindere sigură, tinând cont de greutateși distribuția greutăti;

• sautili un numar de persone adecvat pourgreutatea masinii si caractereisticile vehiculului salocului pe care masina va fi amplasata sau de pecare va fi colectata.

• In timpul transportului, fixati masina in siguranta cu franghii si lanturi.

AVERTISMENT: Nu atingeti lama rotativa.

AVERTISMENT: Realimentati intr-o zona bine

aerisita, cu motorul oprit.

3. DESCRIEREA COMPONENTELOR (Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Include

A: Cheie pentru bucij

4. DATE TEHNICE

Model PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Tip motor	Seria B&S 675EX, ReadyStart	Seria B&S 675EX, ReadyStart	Seria B&S 750EX, ReadyStart	Seria B&S 750EX, ReadyStart
Autopropulsat Nu Da Da Da
Capacitate cilindrică motor 190 cm	3	190 cm³	161 cm³	161 cm³
Putere nominală 2,5 kW 2,5 kW 2,5 kW 2,5 kW
Lățimea pânzei	460 mm	460 mm	460 mm	510 mm
Turație nominală	2.800/min	2.800/min	2.800/min	2.800/min
Capacitate rezervor carburant	1,0 L	1,0 L	1,0 L	1,0 L
Capacitate rezervor ulei	0,6 L	0,6 L	0,6 L	0,6 L
Capacitate separator de iarbă	60 L	60 L	60 L	65 L
Greunate netă	31,5 kg	34 kg	35 kg	38 kg
Reglare înăltime	25 - 70 mm, 8 reglaje	25 - 70 mm, 8 reglaje	25 - 70 mm, 8 reglaje	25 - 70 mm, 8 reglaje

	PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Nivel de putere acustică garantat în poziția operatorului (conform EN ISO 5395-1 anexa F și EN ISO 5395-2, EN ISO 4871)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Nivel de putere acustică măsurat	94,2 dB (A)	94,2 dB (A)	94,3 dB (A)	95,9 dB (A)
	K=1,95 dB (A)	K=1,95 dB (A)	K=1,80 dB (A)	K=2,16 dB (A)
Nivel de putere acustică garantat (conform 2000/14/CE)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibratii (conform EN ISO 5395-1 anexa G și EN ISO 5395-2)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. ASAMBLARE

5-1 ASAMBLATI MANERUL PLIABIL

1. Fixa bar de manevrare inferioroarpe suportul manerului cu surubul, saiba si bolcu de blocare, in modul indicat. (Fig. 5)
2. Ridicati cele doua parghii de blocare pentru a conecta manerul superior si inferior. (Fig. 6)
3. Inchideti parghia de blocare pentru a bloca barele de manevrare in positia de operare. (Fig. 7)
4. Reglati tensiunea prin rotirea contrapiulitei cu o cheie adecvata. (Fig. 8)
5. Pozitiona cablul peste axul manerului. Prindeti cablul in jurul mijlocului manerului inferior cu ajutorul clemente de cablu, astfel incat cablul sa fie fixat in jurul exteriorului manerului. (Fig. 9, Fig. 10) In caz contrar, cablul poate fi prins in deschiderea/inchiderea capacului posterior.

5-2 REGLARE PENTRU UN UNGHI CORESPUNZÄTOR

1) Trageti de parghia de blocare pentru descidere.
2) Rotiti帽子ul superior centrat al mecanismului de reglare a unghiului pentru ajustare la un unghi corespunzator cuprins intre -15^ si 15^ (3 pozi: -15/0/15) conform Fig. 11.
3) Apasati parghia de blocare pentru inchidere, pentru a conecta manerul inferiori si manerul superior.

5-3 MONTAREA Şİ DEMONTAREA SEPARATORULUI DE IARBA

1. Pentru montare: Ridicatu capacul posterior si cuplei separatorul de iarba in partea din spate a masinii. (Fig. 12, Fig. 13, Fig. 14)
2. Pentru demontare: Prindeti si ridicati capacul posterior, scoatei separatorul de iarba.

5-4 MANETÄ DE PORNIRE

Mutati maneta de pornire de la motor spre ghidajul de cablu. (Fig. 15)

5-5 INALTIME DE TAIERE

Aplicati o presiune externa pentru a decupla maneta de la rack. Mutati maneta inainte sau inapoi pentru a regla inaltimea. (Fig. 16 si consultati clauza 7-9)

6. FUNC TIE

Aceste masini de tuns iarba pot fi adaptate pentru alte functii pe langiă functia lor normală, pe baza scopului de aplicare:

De la masina de tuns iarba cu colectare in partea din spate la:

1. Maşina de tuns iarba pentru mulcire sau ca
2. Măsina de tuns iarba cu descârcare laterala.

Ce inseamna mulcire?

La mulcire, iarba este tăiata intr-o etapă de lucru, apoia este măruntețăși returnata pe gazonul de iarba ca fertilizator natural.

Indicatiipentru mulcire:

• Retezare normală la max. 2 cm, de la o inaltime a ierpii de 6 cm la 4 cm.
• Utilizati uncutit detaiere ascutit.
• Nu tundeti iarba uda.
• Setatu turația maximă a motorului.
• Deplasati-va doar in spatiul de lucru.
• Curatai in mod regulat pana de mulcire, partea interioara a carcasei si lama de taiere.

Operatie de pornography

6-1 Adaptare pentru maşină de tuns iarba pentru mulcire

AVERTISMENT: Doar cu motorul oprit cutitul

stationar.

1. Ridicati capacul posterior 山 scoatei separatorul de iarba.
2. Apasati pana de mulcire in punte. Blocati pana de mulcire cu butonul in deschiderea punti. (Fig. 17, Fig. 18)
3. Coborati din nou capacul posterior. (Fig. 19)
4. Ridicati clapeta laterala si scoateti canalul de descarcare laterala.

6-2 Resetare pentru tunderea ierbii cu descârcare laterala

Doar cánd motorul Şi cutitul sunt stationare!

1. Ridicati capacul posterior 山 scoatei separatorul de iarba.
2. Montati pana de mulcire.
3. Ridicati clapeta laterala pentru descarcarea laterala. (Fig. 20)
4. Montati canalul de descarcare laterala pentru descarcare laterala pe stiftul de sustinere al clapetei laterale. (Fig. 21)
5. Coborati clapeta laterală - clapeta se posizioneaza pe canalul de descârcare laterala. (Fig. 22)

6-3 Tunderea ierbii cu separator de iarba

Doar cu motorul oprit cutitul stationar.

Pentru tunderea ierbii cu separatorul de iarba, demontata panade mulcire si canalul de descarcare pentru descarcare laterala si montati separatorul de iarba.

1. Demontarea penei de mulcire.
2. Ridicatu capacul posterior si demontati pana de mulcire.
3. Demontarea canalului de descarcare laterala pentru descarcare laterala.

4. Ridicatu clapeta laterala sicoatei canalul de descarcare laterala.

5. Clapeta laterala inclide automat deschiderea de descarcare de pe carcasa prin intermediul fortei unui arc.

6. Curatai regulat clapeta laterala si deschiderea de descarcare de resturile de iarba si reziduurile blocate.

7. Montatii separatorul de iarba.

8. Pentru montare: Ridicati capacul posterior si cuplati separatorul de iarba in partea din spate a masinii.

9. Pentru demontare: Prindeti si ridicati capacul posterior, scoateti separatorul de iarba.

7. INSTRUCTIONS DE UTILIZARE

7-1 INAINTEA PORNIRII

Effectuati intretinerea motorului cu benzina si ulei conform instructiunilor din manualul de motor separat furnizat cu masina dumneavoastr de tuns iarba. Cititi cu atentie instruciunile. (Fig. 23, Fig. 24, Fig. 25, Fig. 26)

AVERTISMENT: Benzina este extrem de

inflamabila.

Depozitate combustibilul in recipiente special destinate acestui scop.

Realimentati doar in exterior, inainte de a porni motorul si nu fumati in timpul realimentarii sau manipularii combustibilului.

Nu scoatei niciodata capacul rezervorului de combustibil si nu adaugati benzina in timpe moturul este pornit sau este cald.

Dacă benzina se varsă, nu incercăți să pornți motorul, ci indepartați masina de zona în care a avut loc curgereași evitati crearea oricărei surse de aprindere până la disiparea vaporilor de benzina.

Remontati corect toate capacele de recipiente, precum si capacul rezervorului de combustibil.

Inainte de a inclina masina de tuns iarba pentru intretnerea lamei Sau evacuarea uleiului, eliminati combustibilul din rezervor.

AVERTISMENT: Nu alimentati niciodata cu

combustibil in interior, cu motorul pornit sau fara a lasa motorul sá se raceasca tamp de cel puţin 15 minute dupa operare.

7-2 PENTRU A PORNI MOTORUL Şİ A CUPLA LAMA

1. Unitatea este prevăzută cu un manşon din cauciuc peste capătul bujiei, asigurată-vă ca buclă metalica de pe capătul conductorului bujiei (din interiorul manşonului din cauciuc) este fixata ferm peste vârful de metal al bujiei.
2. Cánd porniti motorul rece, rotiti maneta de soc la poziṭia "

Cand porniti motorul cald si in timpul operarii, comutati maneta de soc a acceleratiei la pozitia " (Fig. 27)

1. Stand in spatele masinii, apucati maneta de comanda frana si mentineti poziţia acesteia pe manerul superior, conform Fig. 28.

2. Apucati maneta de pornire in modul indicat Fig. 28 si trageti rapid in sus. Readucei-l uor pe boltil ghidajului de cablu dupa pornirea motorului.

Eliberati maneta de comanda franca para a opri motorul si lama.

Porniti motorul cu atentie conform instructiunilor, cu picioarele la distanța de lamă.

Nu inclinati masina de tuns iarba la pornirea motorului. Porniti masina de tuns iarba pe o suprafata plana, fara iarba inalta sau obstacole.

Tineti mainile si picioarele la distanța de componentele care se rotesc. Nu porniti motorul cand va aflati in fața orificiului de descârcare.

7-3 PROCEDURE DE UTILIZARE

In timpul operări, tinei strâns maneta de frână cu ambele maii.

Notă: In timpul operări, cand maneta de frână este eliberata, motorul se va opri, oprindu-se astfelși operare maşinii de tuns iarba.

AVERTISMENT! Pentru a se evita pornirea

accidentală a masinii, aceasta este prevăzută cu o frână de motor care trebuie trasă spre inapoi inainte de a porni motorul. După ce este eliberata, maneta de control al motorului trebuie să revina în poziția initială, moment în care motorul se oprește automat.

Notă: Frâna de motor (maneta de frână): Actionati maneta pentru a opri motorul. In momentul eliberarii manetei, motorulși cuțitul se opresc automat. Pentru a efectua operatiunea de tăiere a ierbii, tineti maneta in poziţia de lucru. Inaînte de a incepe operatiunea de tăiere, verificati de cateva ori maneta de pornire/oprire pentru a va asigura ca aceasta functionează corect. Verificati functionarea cu usurinta a cablului de intindere (acesta nu trebuie sa se prindă sau sa se răsuceasca).

7-4 PENTRU A OPRI MOTORUL

ATENTIE: Lama continua să se roteascați temp de un secunde după oprirea motorului.

1. Eliberati maneta de comanda frana pentru a opri motorul si lama. (Fig. 29)
2. Deconnectati sigelegati la masa conductorul bujiei conform instruciunilor din manualul separat al motorului pentru a preveni pornerea accidentala in temp ce motorul este nesupravegheat.

7-5 CONEXIUNE PENTRU MISCARE AUTOMATA

Pentru PM-4602 SC

Prindeti帽子用 de comanda pour actionare automata, masina de tuns iarba se va deplasa automat inainte cu aproximativ 3,6 km/h (Fig. 30), iar dacă eliberati帽子用 pentru actionare automata, masina de tuns iarba se va opri.

Pentru PM-4602 S3C,PM-5102 S3C

Măsina este prevăzută cu unSYSTEM de reglare a vitezei, care poate regla 3 viteze, de la 3,0km / h la 4,5km / h .

Pozitia "": cea mai lentă poziţie; Pozitia "": cea mai rapida poziţie. (Fig. 31)

1. Eliberati manerul de comanda pentru actionare automata pana cand masina de tuns iarba nu mai inaintează.
2. Reglati viteza dorita. (Fig. 31)
3. Prindeti manerul de comanda pentru actionare automată pentru a continua operatța de tundere a ierbii. (Fig. 30)

ATENTIE: Maśina dumneavoastră de tuns iarba, hncepută pentru a taia iarba rezidentială obşnuită, finală de 250 mm.

Nu incerca sā tundeti iarba uscata foarte inaltā sau iarba umeda (de exemplu, paşaune), sau gramezi de frunze uscate. Rezidurile se pot acumula pe puntea masinii sau pot intra in contact cu teava de esapament a motorului, aparánd pericolul incendiilor.

7-6 PENTRU OBTINEREA UNOR REZULTATÉ CÂT MAI BUNE LA TUNDEREA IERBII

Eliberati gazonul de reziduuri. Asigurati-va ca gazonul estle liber de pietre, bete, sarme sau alto obiecte straine care pot fi proiectate accidental de masina de tuns iarba in orice directie provocand rani operatorului si altero personane din apropiere, precum si educand daune proprietatii si obiectelor din jur. Nu taiati iarba udA. Pentru o tundere a ierbii cat mai efficienla, nu taiati iarba udA, deoarece aceasta are tendinca de a se lipi de partea inferioroara a punti, impiedicandtunderea corecta a ierbii taiate. Taiati iarba pe cel mult 1/3 din lungime. Taierea recomandata pentru tundere este de 1/3 din lungimea ierbii. Viteza de deplasare va trebui reglata astfel incat bucatile de iarba taiata sa poate fi distribuite uniform pe gazon. In special pentru taieri difficile in iarba deasa, poate fi necessitiesa utilizes areacelei mai reduse tura, pentru a obtine o tundere corecta si curata. La tunderea ierbii inalte este posibil sa fie necessitiesa tunderea peluzei in doua ture, coborand lama cu inca 1/3 din lungime pentru cea de-a doua taiere, precum si taierea cu un model diferit de cel Utilizat la prima taiere. Suprapunerea unei taieri cu fiecare trecere va ajuta, de asemenea, la curatarea oricaror bucati de iarba ramase pe gazon. Masina de tuns iarba trebuie intotdeauna operata la acceleraite maxima pentru a obtine cea mai bună taiere si pentru a permite o operatie de tundere CAT mai eficientă. Curatai partea inferioroara a punti. Asigurati-va ca ati curatat partea inferioroara a punti dupa fiecare utilizezare pentru a evita accumulareia ierbii, care ar putea impiedica o mulcire corespunzatoare. Tunderea frunzelor. Tunderea frunzelor poate fi, de asemenea, benefica pentru gazonul dumneavoastr. La tunderea frunzelor, asigurati-va ca acestea sunt uscate si nu formeazau un strat prea gros pe gazon. Nu asteptati caderea tuturor frunzelor din copaci inainte de tundere.

AVERTISMENT: Daca loviţi un obiect strain, opriti

motorul. Deconectati conductorul de la bujie, inspectati cu atentie masina de tuns iarba pentru a identifica eventuale defectiuni si remediati defeciunea inainte de a reporni si opera masina de tuns iarba. Vibrathiile excessive ale masinii de tuns iarba in timpul operarii indicau un defect. Unitatea trebuie inspectata si reparata prompt.

7-7 SEPARATOR DE IARBA

Pe partea de sus a separatorului de iarba se afla un indicator de nivel care indica dacă separatorul este gol Sau plin (Fig. 32, Fig. 33):

• Indicatorul de nivel se umfla dacă separatorul nu este plin in timul deplasării. (Fig. 33)
• Dacă separatorul este plin, indicatorul sedezumflă; după ce se intâmplă acest lucru, opriti imediat deplasareași goliti separatorul, asigurati-va că este curatși că impletitur acestuia este ventilata. (Fig. 32)

IMPORTANT

Daca poziţia descriptorii indicatorului este foarte murdara, indicatorul nu se va umfla - in acest caz, curatai imediat poziţia descriptorii indicatorului.

7-8 PUNTE

Partea inferioarà a punṭi masinii de tuns iarba trebuie curatata dupa ficare'utilize pentru a preveni accumularea bucātilor de iarba tāiata, a frunzelor, mizeriei si alter materii. Daca acesto reziduuri sunt lāsate sā se acumuleze, pot rezulta ruginirea si coroziunea, impiedicānd mulcirea corectă. Puntea trebuie curatata prin inclinarea masinii de tuns iarba si curatarea prin rāzuire cu un instrument adecvat (asigurati-vá ca ati deconnectat conductorul bujiei).

7-9 INSTRUCTION DE REGLARE A INALTIMII

ATENTIE: Nu incercati niciodata sα efectuati

reglaje ale masinii de tuns iarba fara a opri mai intai motorul si a deconecta conductorul bujiei.

ATENTIE: Inainte de a modifica inaltimea de tuns

iarba,opriti masina de tuns iarba 日 deconecta bujia.

Maşina de tuns iarba este prevăzută cu o manetă centrală de reglare a inaltimii care ofera 8 poziţii de inaltime.

Inaltima (lamafata de sol) poate fi reglata de la 25 mm la 70 mm (8 positi de inaltime). (Fig.34)

Cea mai redusă reglare: 25 mm (poziţie 1); cea mai mare reglare: 70 mm (8 poziţii).

1. Opriti masina de tuns iarba si deconecta ci cablul bujiei inainte de a modifica inaltimea de taiere a masinii.
2. Maneta centrală de reglare a inaltimii va ofera 8 poziţii diferite de inaltime. (Fig. 34)

Pentru a modifica inaltimea de taiere, strangeti maneta de reglare spre roata, mutand in sus sau in jos la inaltimea selectata.

8. INSTRUCTION DE INTREINERE

BUJIE

Utilizi diar o bujie de schimb originală. Pentru cele mai bune rezultate, inlocuiţi bujia la fiecare 100 de ore de utilizare.

PLACUTELE DE FRAN

Verificati s/sau inlocui periodic placutele de franla la un atelier de service sutilizati numai把这些 de schimb originale.

9. INSTRUCTION DE LUBRIFIÈRE

ATENTIE: DECONECTATI BUJIA INAINTE DE

EFFECTUAREA SERVICE-ULUI.

1. ROTI - Lubrifici rulmentii din fiecare roata cel putin o data pe sezon, cu ulei uşor.
2. MOTOR - Consultati manualul motorului pentru instructiuni de lubrifiere.

10.CURÅTAREA

ATENTIE: Nu stropiti cu apa motorul. Apa poate

duce la defectarea motorului sau poate contamina!.
sistemul de combustibil.

1. Stergeti puntea cu o cappa uscata.
2. Stropiti cu apă partea de sub punte ridicánd masina de tuns iarba astfelicensutbujia sa fie sus.

10-1 FILTRU DE AER MOTOR

ATENTIE: Nu permitei acumularea mizerii saun elementul de spumã al filtrului de aer.

Elementul filtrului de aer al motorului trebuie curatat dupa ficare 25 de ore de operare normala. Elementul de spumă trebuie intreținut in mod regulat dacă masina de tuns iarba este folosita in condiții uscate, cu mult graf.

PENTRU A CURATA FILTRUL DE AER

1. Indepartati surubul. (Fig. 35 pentru PM-4602 S3C si PM-5102 S3C)
2. Scoateti boltul de blocare. (Fig. 36 pentru PM-462 C si PM-4602 SC)
3. Scoateti capacul filtrului.
4. Spalati elementul de filtru in apa cu sapun. NU FOLOSITI BENZINA!
5. Lásati elementul de filtru să se usesce la aer.
6. Aplicati cateva picaturi de ulei SAE30 pe filtrul cu spumá si strangeti ferm pentru a elimina uleiul in excess.
7. Remontati filtrul.
8. Inchideti capacul filtrului.

NOTÁ: Inlocuiti filtrul dacă acesta este uzat, rupt, deteriorat sau nu mai poate fi curătat.

10-2 LAMA DE TÄIERE

ATENTIE: Asigurati-va că deconectati si legati la conductorul bujiei inainte de a lucra pe lama de pentru a preveni pornirea accidentală a motorului.

Protejati-vă mainile cu manusi groase sau cu o capă atunci când apucăi lamele de tăiere. Incliniți masina de tuns iarba in modul specificat in manualul separat al motorului. Demontati Šurubul hexagonal Şi saiba care fixează lava Şi adaptorul de lamă pe arborele cotit al motorului. Demontati lava Şi adaptorul de pe arborele cotit.

AVERTISMENT: Inspectati periodic adaptorul de

lama pentru identificare eventualelor fisuri, in special dacă ati lovit un obiect strain. Inlocuiți dacă este besoinar. Pentru cele mai bune rezultate, lama trebuie sa fie ascuțita. Lama trebuie ascuțita din nou, prin demontarea ei si fie prin slefuire, fie prin pilire a marginii de tăiere, incercând să păstrați oblicitatea originală. Este extrem de important ca ficare margine de tăiere să fie sfeluață in mod egal pentru a evita o lama dezechibrătă. O lamă neechibrătă va duce la vibratiu excessively, cauzând defectarea motorului si a masinii de tuns iarba. Asiguratăva că echibratai cu atentie lama după ascutîre. Echibrul lamei poate fi testat prin echibrarea balansarea acsteia pe o Šurubelnță de arbore rotundă. Sfeluați partea mai grea până la o balansare perfectă. (Fig. 37)

Inainte de reasamblarea lamei si a adaptorului de lamă pe unitate, lubrifiți arborele cotit al motorului si suprafata interioară a adaptorului de lamă cu ulei uşor. Montati adaptorul de lamă pe arborele cotit. Consultati Fig. 37. Amplasati lama cu numărul de piesă în partea opusă adaptorului. Aliniati saiba peste lamă si introduciți szurubul hexagonal. Strângeti szurubul hexagonal la cuplul listat mai jos.

10-3 CUPLU DE MONTARE LAMA

Surub central 40 Nm - 50 Nm, notamment a garanta operarea in siguranta a unitatai dumneavoastra. Toate piulitele si suruburile trebuie verificate periodic pentru a fi stranse corect.

După outilizare prelungită,in special in condiţii de sol nisipos,lama se va uzaşi și va pierde din forma originală. Eficienta tăierii se va reduce,iar lama va trebui inlocuită. Inlocuţi doar cu o lamă de schimb aprobata de producţor. Posibilele daune rezultate din neechilibrarea lamei nu intrăn responsabilitatea producţorului.

Cand schimbai lama, trebuie sautili tipul original marcat pe lamà (DOLMAR 263001451 pentru PM-462 C/PM-4602 SC/PM-4602 S3C, DOLMAR 263002552 pentru PM-5102 S3C) (pentru a comanda lama, va rugam sa contactati distribuitorul local tau societatea noastră, consultati coperta).

10-4 MOTOR

Consultati manualul separat al motorului pentru instructiuni de intreinere a motorului.

Intretineti uleiul de motor conform instructiunilor din manualul separat al motorului, furnizat impreunacu unitatea dumneavoastr. Citici cu atentie si respectati instructiunile.

Intretineti filtrul de aer conform manualului separat al motorului, in conditi de'utilizare normală.

Curatai la ficare cateva ore in conditi cu foarte mult.
praf.Operformantslaba a motorului si inecarea
acentuia indic, de obicei, faptul ca trebuie efectuata intretinerea filtrului de aer.

Pentru intretnerea filtrului de aer, consultati manualul separat al motorului furnizat impreună cu unitatea dumneavoastră.

Bujia trebuie curata, iar distanta dentre electrozi trebuie resetata o data pe sezon. Se recomanda inlocuirea bujie la inceptiona fiecarui sezon de tundere a ierbii; verificati manualul motorului pentru tipul corect de bujie si specificati privind distanta corectă intre electrozi.

Curatai motorul in mod regulat cu o capa sau perie.

Păstrați sistemiul de răcire (zona carcasei ventilatorului) curat pentru a permite o circulare adecvata a aerului, aceasta fiind esentială pentru operareași durata de viata a motorului. Asigurăți-va că indepărtăti iarba, mizeriași rezidururile de combustibil din zona tobei de esapament.

11. INSTRUCTION DE DEPOZITARE (IN AFARA SEZONULUI)

Pentru a pregati masina de tuns iarba pentru depositare urmatii pasii de mai jos.

1. Goliti rezervorul dupa ultima tundere a ierbii din sezonul respectiv.
   a) Goliti rezervorul de combustibil cu o pompă de aspiratie.

ATENTIE: Nu goliti benzina in incaperi inchise, in

apropierea unei flacari descise etc. Nu fumati! Vaporii de benzina pot cauzaexplozii Sau incendi.

b) Porniti motorul si lasati-l sa fonctioneze pana la consumarea intregii cantitat de benzina rasmase si panalablocare.
c) Demontati bujia. Utilizi un bidon de ulei pentru a turna aprox. 20 ml de ulei in camera de combustie. Actionati demarorul pentru a distribui uniform uleiul in camera de combustie. Remontati bujia.
2. Curatai si ungeti cu atentie ma sina de tuns iarba conform descririerii din sectiunea "INSTRUCTIUNI DE LUBRIFIERE" de mai sus.
3. Ungeti uosurcutitulpentruaevita coroziunea.
4. Depozitatei masina de tuns iarba intr-un loc uscat, curat, protejat impotrivita ingheului, ferit de accesul personelor neautorizate.

ATENTIE: Motorul trebuie să se fi răcit complet

inainte de depositarea masini di tuns iarba.

NOTÄ:

• La depositarea oricarui tip de echipament de alimentare intr-o zona de depositure a materialelor sau o zona neventilata.

• Se va asigura protectia echipamentului impotrivaca coroziunii. Utilizand un ulei uor sau silicon, acoperiti cu un strat echipamentul, in special caburile si toate pàrtile mobile.

• Acordati atentie pentru a nu indeedi pau strivi cablurile.

• In cazul in care cablul demarorului se deconnectează de la ghidajul de cablu de pe maner, deconnectați si legati la masă conductorul bujiei, apăsăti maneta de comanda frânăși trajeți incet cablul demarorului din motor. Introduçeti cablul demarorului in bolțul de ghidare cablu de pe maner.

Transport

Opriţi motorul si lasati-l să se răcească. Scoatei fișa bujiei si goliti rezervorul de combustibil conform instruetiunilor din manualul aferent motorului. Aveti grijă sa nu indoiti si să nu deteriorarți cuțitul atunci cand treceți masina de tuns iarba peste obstacole.

12.DEPANARE

PROBLEMÄ	CAUZÀ PROBABILÀ	ACTIUNE CORECTIVÀ
Motorul nu pônexe.	Maneta de §§ ac aceleratiéi nu se aflãin posizía corectà pentru condiţile date.	Mutatu maneta de §§ ac aceleratiéi in posizia corectà.
	Rezervorul de combustibil este gol.	Umpleti rezervorul cu combustibil: consulatiTMANUALUL PROPRIETARULUI MOTORULUI.
	Elementul filtrului de aer este murdar.	Curătati elementul filtrului de aer: consulatiTMANUALUL PROPRIETARULUI MOTORULUI.
	Bujie desprinsă.	Strângeți bujia la un cuplu de 25-30 Nm.
	Conductor al bujiei desprins sau deconnectat de la bujie.	Montatu conductorul bujiei pe bujie.
	DistanțaÎntre electrozii bujiei este incorrectă.	Stabiliti spațul Între electrozi la 0,7 - 0,8 mm.
	Bujia este defectă.	Montatu o bujie nouă, cu o distanțăcorectăÎntreelectrozi: consulatiTMANUALUL PROPRIETARULUI MOTORULUI.
	Carburatorul este inundat cu combustibil.	Demontatu elementul filtrului de aer și trajeți cablul demaroruluiÎn mod continuș până căcarburatorul se curăță, iar apoi montatu elementul filtrului de aer.
	Modul de aprindere defect.	Contactatu agentul de service.
	Murdărie Sau apăÎn rezervor Saurezervor de combustibil gol.	Goluti combustibilul și curătati rezervorul. Umpletirezervorul cu combustibil curat, proaspăt.
Motor dificil de pornit sau motorul pierde putere.	Orificiul de aerișire din capaculrezervorului de combustibil esteÎnfundat.	Curătati socÎnlocuiți capacul rezervorului de combustibil.
	Elementul filtrului de aer este murdar.	Curătati elementul filtrului de aer.
	Bujia este defectă.	Montatu o bujie nouă, cu o distanțăcorectăÎntreetelectrozi: consulatiTMANUALUL PROPRIETARULUI MOTORULUI.
Motorul funçionează neregulat.	DistanțaÎntre electrozii bujiei este incorrectă.	Stabiliti spațul Între electrozi la 0,7 - 0,8 mm.
	Elementul filtrului de aer este murdar.	Curătati elementul filtrului de aer: consulatiTMANUALUL PROPRIETARULUI MOTORULUI.
	Elementul filtrului de aer este murdar.	Curătati elementul filtrului de aer: consulatiTMANUALUL PROPRIETARULUI MOTORULUI.
Turație de ralanti motor defectuoasă.	Fantele de aer din mantaua de proteție a motorului sunt blocate.	Elimatu rezidururile din fante.
	Aripioarele de răcire și caîle de aer de sub carcasa ventilatorului motorului sunt blocate.	Elimatu rezidururile din aripioarele de răcire și caîle de aer.
Întruperi ale motorului la turații mari.	Spatiul dîntre electrozii bujiei este prea mic.	Stabiliti spațul Între electrozi la 0,7 - 0,8 mm.
	Fluxul de aer de răcire este obstruţionat.	Elimatu rezidururile din fantele aflateÎn mantaua de proteție, carcasa ventilatorului, caîle de aer.
Motorul se supraççalzește.	Bujie incorrectă.	Pentru PM-462 C/PM-4602 SC: Montatu bucia RJ19LMC și aripioarele de răcire pe motor.Pentru PM-4602 S3C/PM-5102 S3C: Montatu bucia QC12YC și aripioarele de răcire pe motor.
PROBLEMÁ	CAUZÁ PROBABILÁ	ACTIUNE CORECTIVÁ
Maşina de tuns iarba vibrează anormal.	Ansamlul de tăiere nu este fixat ferm.	Strângeti lama.
	Ansamlul de tăiere este dezechilibrat.	Echilibratai lama.

13.MEDIU

In cazul in care masina dumneavoastr trebuie inlocuita dupa o lunga perioada deutilizare, nu o depuneti la gunoiul menajer si respectati normele de protectie a mediului la depunerea acesteia la deseuri.

Doar pentru târile europene

Declaratie de conformitate CE

Makita declară că următoarea masina/următoarele masini:

Denumirea utilisului: Maşină de tuns iarba pe bază de benzina

Nr. model/Tip: PM-462 C, PM-4602 SC, PM-4602 S3C,

PM-5102 S3C

Specifications: Consultati "4. DATE TEHNICE"

sunt in conformitate cu urmatoarele Directive

Europene:

2004/108/CE, 2006/42/CE, 2000/14/CE & 2005/88/CE

Declaram ca este/sunt fabricat(e) in conformitate cu urmatoarele standarde sau documento standardize: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

Fiisierul tehnic conform 2006/42/CE poate fi obtinut de la: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

Procedura de evaluates a conformitài cerutá de Direciva 2000/14/CE s-a efectuat in conformitate cu anexa VI.

Organismnotificat:
