PM5102 S3C - Plæneklipper DOLMAR - Gratis brugsanvisning og manual

Produkttype	Selvkørende benzingræsklipper
Mærke	Dolmar
Model	PM5102 S3C
Motor	B&S 750EX, ReadyStart, 161 cm³, 2,5 kW
Skærebredde	510 mm
Højdejustering	8 positioner, 25 – 70 mm
Kapacitet af opsamlingspose	65 L
Selvkørsel	Ja, 3 hastigheder (3,0 – 4,5 km/h)
Nettovægt	38 kg
Brændstoftank kapacitet	1,0 L
Oliebeholder volumen	0,6 L
Garanteret lydeffektniveau	98 dB(A)
Vibrationer (EN ISO 5395)	6,53 m/s² (K=1,5 m/s²)
Skærefunktioner	Bagopsamling, mulching, sideudkast
Motorbrems	Ja, øjeblikkelig stop når håndtaget slippes
Start	Rebetræksstarter med choke
Knivvedligeholdelse	Slibning og udskiftning mulig (ref. DOLMAR 263002552)
Rengøring	Rengør dækket efter hver brug, vaskbart luftfilter
Sikkerhed	Knivbrems, styrlås, beskyttelse mod udkast
Vinteropbevaring	Tøm brændstof, rengør, olier kniven
Standarder	CE, EN ISO 5395, garanteret lydeffektniveau 98 dB(A)

Ofte stillede spørgsmål - PM5102 S3C DOLMAR

Hvordan starter man Dolmar PM5102 S3C græsklipperen kold?

Stil chokeren i startposition (lukket). Hold bremsehåndtaget mod styret, og træk derefter kraftigt i rebetrækkeren. Når motoren er startet, åbnes chokeren gradvist.

Hvad er den minimale og maksimale skærehøjde?

Skærehøjden kan justeres fra 25 mm (position 1) til 70 mm (position 8) med et centralt håndtag. Brug lave positioner til kort klipning, høje til længere græs.

Hvordan skifter man til mulching-tilstand?

Stop motoren og kniven. Fjern opsamlingsposen, tryk mulching-proppen ind i dækket og lås den med knappen. Luk bagklappen igen. Græsset bliver fint klippet og lagt tilbage på jorden.

Hvordan bruger man sideudkast?

Stop motoren. Løft sideklappen, monter sideudkastskanalen på støttepinden, og sænk klappen. Fjern mulching-proppen, hvis den er monteret. Græsset bliver kastet ud til siden.

Hvilken fremdriftshastighed skal man vælge til en selvkørende græsklipper?

Modellen PM5102 S3C har 3 hastigheder (3,0 til 4,5 km/t). Brug lav hastighed til intensiv klipning eller tykt græs, og hurtigst til let klipning på fladt terræn.

Hvordan vedligeholder man græsklipperens kniv?

Afbryd tændrøret. Vip græsklipperen, fjern bolten og skiven. Slib kniven, bevar den oprindelige skråkant, og balancér den på en skruetrækker. Monter igen og spænd til 40-50 Nm. Udskift, hvis den er slidt (ref. DOLMAR 263002552).

Hvad gør man, hvis græsklipperen vibrerer unormalt?

Stop straks motoren og afbryd tændrøret. Kontrollér, at kniven er korrekt spændt og balanceret. En ubalanceret eller beskadiget kniv kan forårsage vibrationer. Udskift den om nødvendigt.

Hvordan rengør man luftfilteret?

Efter 25 timers brug eller i støvede forhold: Fjern filterdækslet, tag skumfilterelementet ud, vask det i sæbevand (ikke benzin), tør det, og imprægner det med et par dråber SAE30-olie. Monter igen.

Hvordan forbereder man græsklipperen til vinteropbevaring?

Tøm brændstoftanken, og lad motoren køre, indtil den stopper. Fjern tændrøret, hæld 20 ml olie i forbrændingskammeret, træk i rebetrækkeren, sæt tændrøret i igen. Rengør og smør delene, opbevar på et tørt og frostfrit sted.

Hvor finder man reservedele til Dolmar PM5102 S3C?

Kontakt din Dolmar-forhandler eller kundeservice. Originaldele (kniv, filter, tændrør osv.) er tilgængelige under de referencer, der er angivet i manualen. Brug altid anbefalede dele for sikkerhedens skyld.

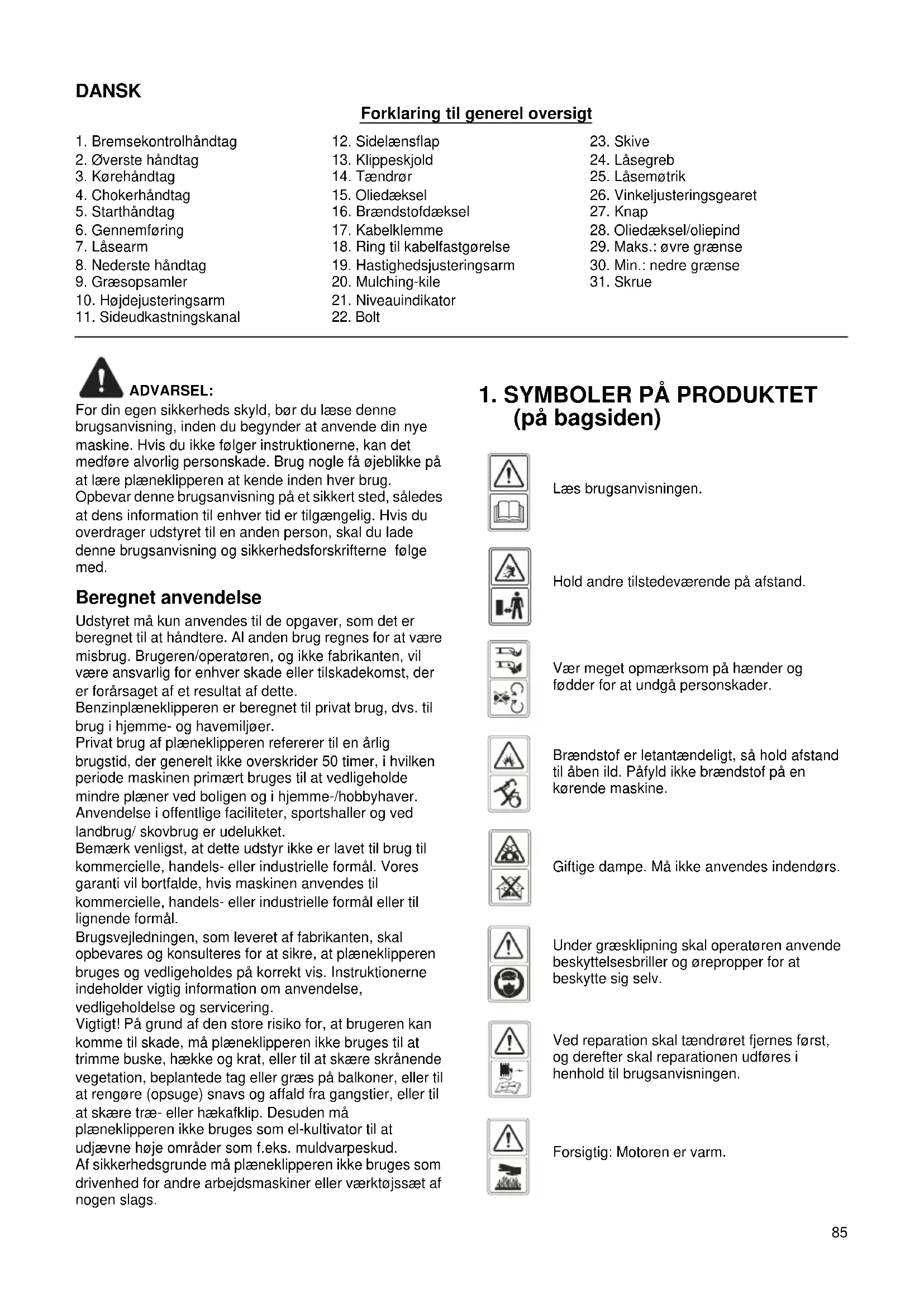

BRUGSANVISNING PM5102 S3C DOLMAR

Forklaring til generel oversigt

1. Bremsekontrolhandtag
2. Øverste handtag
3. Korehåndtag
4. Chokerhandtag
5. Starthandtag
6. Gennemf.org
7. Lasearm
8. Nederste handtag
9. Graesopsamler
10. Hojdejusteringsarm

11. Sideudkastningskanal

12. Sidelaensflap

13. Klippeskjold
14. Taendron
15. Oliedaelsel
16. Brændstofdæksel
17. Kabelklemme
18. Ring til kabelfastgorelse
19. Hastighedsjusteringsarm
20. Mulching-kile
21. Niveauindikator

22. Bolt

23. Skive

24. Lasegreb
25. Lasemøtrik
26. Vinkeljusteringsgearet
27. Knap
28. Oliedeksel/oliepind
29. Maks.: Øvre grænse
30. Min.: nedre granse
31. Skrue

ADVARSEL:

For din egen sikkerheds skyld, bør du læse denne brugsanvising, inden du begynder at anvende din nye maskine. Hvis du ikke følger instruktionerne, kan det medføre alvorlig personskade. Brug nogle få øjeblikke på at*Lere plæneklipperen at kende inden hvr brug. Opbevar dette brugsanvising på et sikkert sted, sáledes at dens information til enhver tid er tilgængelig. Hvis du overdrager udstyret til en,anden person, skal du lade dette brugsanvising og sikkerhedsforskrifterne følge med.

Beregnet anvendelse

Udstyret maku ncvendes til de opgaver, som det er beregnet til at handtere. Al anden brug regnes for at vare misbrug. Brugeren/operatoren, og ikke fabrikanten, vil vare ansvarlig for enhver skade eller tilskadekomst, der er forarsaget af et resultat af dette.

Benzinplæneleklipperen er beregnet til privat brug, dvs. til brug i hjemme- og havemiljoer.

Privat brug af plaeneklipperen refererer til en arlig brugstid, der generelt ici overskrider 50 timer, i hvilen periode maskinen primaert bruges til at vedligeholde minre plener ved boligen og i hjemme-/hobbyhaver. Anvendelse i offentlige faciliteter, sportshaller og ved landbrug/ skovbrug er edulukket.

Bemærk venligst, at dette udystyr ikke er lavet til brug til commercienne, handels- aller industrielle formål. Vores garanti vil bortfalde, hvis maskinen anvendes til commercienne, handels- aller industrielle formål erler til lignende formål.

Brugsvejledningen, som leveret af fabrikanten, skal opbevares og konsulteres for at sikre, at plæneklipperen bruges og vedligeholds på korrekt vis. Instruktionerne indeholder vigtig information om anvendelse, vedligeholdse og servicering.

Vigtigt! På grund af den store risiko for, at brugeren kankommen til skade, mä plæneklipperen ikke bruges til attrimme buske, hække og krat, eller til at skære skrænende vegetation, beplante de tag uller graes pø balkoner, eller til at rengore (opsuge) snavs og affald fra gangstier, eller til at skære træ-ller hækafklip. Desuden mäplæneklipperen ikke bruges som el-kultivator til atudjævne hje omrader som f.eks. muldvarpeskud.

Af sikkerhedsgrunde ma plæneklipperen ikke bruges som drivenhed for andre arbejdsmaskiner eller værktøjssæt af nogen slags.

1. SYMBOLER PÅ PRODUKTET (pà bagsiden)

Laesbrugsanvisingen.

Hold andre tilstedevaerende pa afstand.

Vær meget opmaerksjoms pa hænder og fddder for at undgå personskader.

Giftige dampe. Må ikke anvendes indendørs.

Under græsklipning skal operatoren anvende beskyttelsessbriller og orepropper for at beskytte sig selv.

Ved reparation skal tændroret fjernes forst, og derefter skal reparationen udfores i henhold til brugsanvisingen.

Forsigtig: Motoren er varm.

2. GENERELLE SIKKERHEDSREGLER

ADVARSEL: Ved anvendelse af benzindrevne

maskiner skal de grundlaeggende forholdsrregler, inklusive de falgende, altid overholds for at reducere risikoen for personskade og/eller beskadigelse af enheden. Laes alle disse instruktioner inden anvendelse af dette produkt og gem instruktionerne, sa du altid har dem.

ADVARSEL: Denne maskine frembringer et

elettromagnetisk felt under anvendelsen. Dette felt kan under visse omstændigheder interferere med aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller fatale skader anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af de medicinske implantater inden anvendelse af dette maskine.

Træning

• Læs omhyggeligt instruktionerne igennem. Gør dig bekendt med betjeningen og den korrekte anvendelse af udstyret.
  Lær hvordan du stopper motoren hurtigt.
• Brug kun plæneklipperen til det formal den er designet til, dvs. til klipning og insamling af græs. Andre former for brug kan ære farlig og forårsage skader på maskinen. Eksempler på forkert brug kan omfatte, men er ikke begrænsenet til:
• transport af personer, børn eller dyr på maskinen;
• blive transporteret af maskinen;
• brug af maskinen til at trække eller skubbe Iaes;
• brug af maskinen til blad- eller affaldsopsamling;
• drug af maskinen til hækkeklipning eller til klipning af anden vegetation end græs;
• drug af maskinen af mere end en person;
• brug af kniven pa andre overflader end graes.
• Lad aldrig boern eller personer, som ikke har kendskab til disse instruktioner, anvende plæneklipperen. Lokale bestemmelsek kan sætte begraensninger for brugerens alder.
• Brug aldrig plaeneklipperen:
• nár der er personer, især børn, ellr kæledyr i naerheden;
• hvis operatoren har indtaget medicin eller stoffer, som kan pavisirke hans evne til at reagere og koncentrere sig.
• Vær opmaerkoms pa, at operatoren eller brugeren er ansvarlig for ulykker eller farlige situationer, der matte opsta mod andre personer eller deres ejendele.
• Operatörerne skal modtage passende træning i brugen, justeringen og betjeningen af maskinen, inklusive forbudte betjeninger.

Forberedelse

• Bær altid robust fodtøj og lange bukser under plæneklipning. Anvend ikke maskinen med bare fødder eller abne sandaler.

• Inspicér omhyggeligt det omrade, hvor udstyret skal anvendes, og fjern alle genstande, sasom sten, legetoj, pinde og ledninger, som kan bive slynet ud af maskinen.

• ADVARSEL-Benzin er meget brandfarligt.

• opbevar brændstof i beholderere, som er saerligt beregnet til dette formål;

• pafyld kun brændstof udendørs og ryg ikke under pafyldningen;
• pafyld brændstof inden start af motoren. Tag aldrig daekslet af brændstoftanken eller pafyld benzin, mens motoren kører, eller narr motoren er varm;
• hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alt der kan vare kilde til antændelse, indtil benzindampene er fordampet;

• husk at skrue daeksler ordentligt på alle brændstoftanke og beholderè.

• Udskift defekte stojdæmpere.

• Inden brug skal du altid se after slid aller skader på knivene, knivboltene og knivmonteringen. Udskift slidte eller beskadigede knife og bolte sætvis for at opretholde balancen.
• Kontroller regelmæssigt, at alle startblokeringsmekanism og operatørilstedeværelseskontroller fungerer ordentlich.

Betjening

• Anvend ikke motoren på et indelukket sted, hvor der kan ophobes farlige kulitldampe.
• Brug jeg maskinen, hvis du er træt, syg eller under indflydelse af alkohol eller laegemidler.
• Advarsel! Brug ikke plæneklipperen, hvis der er risiko for lynnedslag.
• Det anbefales at begrænse varigheden af brugen, for at minimere risikoen for støj og vibration.
  Vær forsigtig, narr plæneklipperen anvendes på bakker og iærheden af stejle skräninger, grøfter eller dosseringer
• Klip kun graes i dagclys uller under god kunstig belysning.
• Undgå at anvende maskinen i vådt græs, hvor det er muligt.
  Sorg altid for et godt fodfeste pa skraninger.
  Gå, Iob aldrig.
• Med korende roterende maskiner skal klipningen foregå på tværs af skråninger og aldrig op og ned.
  Vær meget forsigtig ved retningsændringer pa skraninger.
• Klip ikke græs på meget stejle skråninger.
  Vær meget forsigtig, nár du bakker eller trækker plæneklipperen ind mod dig selv.
• Stop kniven(e) hvis plæneklipperen skal vippes af hensyn til transport over andre overflader end græs, eller nær plæneklipperen Transporteres til og fra det område, hvor der skal klippes græs.

• Benyt aldrig plaeneklipperen, hvis beskyttelsesskarmene er beskadiget aller uden pamonteret sikkerhedsudstyr som f.eks. deflektorer og/ eller graesopsamlere.

• Forsigtig: Plæneklipperen pågressive anvendes uden at enten—he græsopsamleren eller den selvukkende beskyttelsesskaerm til udkastningsabninger er på plads.

• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skal违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• Du skAL违法犯罪
• du skAL违法犯罪
• du skAL违法犯罪
• du skAL违法犯罪
• Lad vare med atændre eller pille ved nogen indkapslet justering til motorhastighedskontrollen.
• Der@må ikke pilles ved plæneklipperens sikkerhedssystemer eller Funktioner og de@må ikke sættes ud af Funktion.
• Afbryd alle knife og drivkoblinger inden start af motoren.
• Start motoren forsigtigt i henhold til instruktionerne og med fddderne pa god afstand af kniven(e).
• Du skal ikke vidpe plæneklipperen, nær motoren startes.
• Start jetzt motoren, mens du står foran græsudkastet.
• Stik ikke hænder eller fødder ind iærheden af uller under roterende del. Hold dig altid væk fra udkastningsåbningen.
• Løft eller bær aldrig en plæneklipper, mens motoren kører.

• Stands motoren og afbryd taendorskablet, sorg for at alle bevagelige dele er fuldstændigt stoppet og fjern noglen i tilfaelde af, at der anvendes en nogle:

• inden fjernelse af forbinderer eller rennsning af græsudkastet;

• inden kontrol, rengöring ell er arbejde pä plæneklipperen;
• after du har ramt et fremmedlegeme. Kontroller plæneklipperen for skader og udfor reparationer inden start ellertbetjening af plæneklipperen;

• hvis plæneklipperen vibrerer unormalt (kontroller straks).

• Stands motoren og afbryd taendrørsktablet, sorg for at alle bevægelige dele er fuldstændigt stoppet og fjern noglen i tilfælde af, at der anvendes en nøgle:

• nár du forlader plaeneklipperen;

• inden pafyldning af brændstof.

• Reducer gasindstillingen under nedlukning af motoren og sluk for brændstoffet after endt plæneklipning, hvis motoren er udstyret med en lukkeventil.

• Sorg for, at alle møtrikker, bolte og skruer er strammet, sä maskinen altid er klar til brug.
• Opbevar aldrig maskiner med benzin i tanken inde i en bygning, hvor dampe kan komme i kontakt med aben ild eller gnister.
• Lad motoren kole af, inden plaeneklipperen stilles til opbevaring pa et indelukket sted. Rengor og vedligehold plaeneklipperen inden den stilles til opbevaring.
• For at reducere brandrisikoen skal motoren, stojdæmperen, batterirummet og benzinopbevaringsområdet holds fri for græs, blade og overdrevent meget smæremiddel.
• Kontroller jævnligt graesopsamleren for slid eller beskadigelse.
• Udskift slidte aller beskadigede dela sikkerhedshensyn.

• Hvis brændstoftanken skal tommas, skal dette udføres udendørs.

• Forkert vedligeholdelse, brug af/DDilpassede udskiftningsdele,ller fjernelse erer modifikation af sikkerhedsdele kan beskadige plaeneklipperen og bevirke, at operatorenekommen alvorligt til skade.

• Brug kun de blade og reservedele, som er anbefalet af fabrikanten. Brug af ikke-originale dele kan beskadige maskinen og bevirke, at operatørnekommen alvorigt til skade. Hold altid plæneklipperen i god arbejdssstand.
• Hvis bladstopperanordningen/DDke fungerer, bedes du kontakte et servicecenter for at fã hjælp.

• Nár maskinen skal händteres, lóftes, Transporteres, eller vippes, skal du:

• anvende kraftige arbejdshandsker;

• gribe fast i maskinen på de punkter, hvor det er muligt at på ordentlich fat, og[vare opmaerksom på vægten og dens fordeling;

• anvende et passende antal personer i henhold til vægten af maskinen og køretøjets egenskaber, ull det sted hvor den skal placeres eller afhentes.

• Under transport skal maskinen fastgøres ordentlich med reb eller kæder.

ADVARSEL: Pafyld brændstof pa et sted med

1. Fastgör den nederste handtagsstang pa handtagsbeslaget med bolt, skive og lasegreb. (Fig. 5)
2. Loft de to lasearme for at tilslutte det overste og nederste handtag. (Fig. 6)
3. Tryk på lasearmen for at lukke den, söhandtagsstængerne lases i betjeningspositionen. (Fig. 7)
4. Juster spændingen ved at dreje på lasemötrikken med en passende skruenøgle. (Fig. 8)
5. Placer kablet over handtagsskaftet. Klem det fast ca. midt på det nederste handtag med kabelklemmen, og sikr dig, at kablet er fastgjort på ydersiden af handtaget. (Fig. 9, Fig. 10) Ellers kan kablet blive klemt, nr bagdaekslet abnes/lukkes.

5-2 JUSTERING AF EN PASSENDE VINKEL

1) Traek lasearmens abning.
2) Roter det overste handtag centreret pa vignkeljusteringsgearet for at justere ind pa en passende vinkel i omradet -15^ til 15^ (3 positioner: -15^ / 0^ / 15^) som vist pa Fig. 11.
3) Tryk på lasearmen for at lukke den, södet nederste og overste handtag tilsluttes.

5-3 MONTERING OG AFMONTERING AF GRAESOPSAMPEREN

1. Påsætning: Løft bagdækslet op og hægt græsopsamleren bag på plæneklipperen. (Fig. 12, Fig. 13, Fig. 14)
2. Aftagning: Tag fat og loft op i bagdaekslet for tage graesopsamleren af.

5-4 STARTHANDTAG

Flyt starthandtaget fra motoren til gennemforgen. (Fig. 15)

5-5 KLIKPEHØJDE

Tryk udad for at lysne armen fra tandstangen. Flyt armen fremad eller bagud for at justere hojden. (Fig. 16 og se afsnit 7-9)

6. FUNKTION

Disse plæneklippere kan technologisk opdateres fra deres normale Funktion, baseret på anvendelsesformålet:

1. Mulching-plæneklipper eller som
2. Plaeneklipper med sideudkast.
   Hvad er mulching?
   Ved mulching (bioklip) klippes græsset i Forste arbejdstrin, derefter findeles det og returneres til græsplænen som naturlig gødning.

Tips angäende mulching (bioklip):

• Almendelig klipning af maks. 2 cm fra 6 cm til 4 cm højt graes.
• Brug en skarp kniv.
  -Klipikkeivadtgraes.
• Indstil på maksimal motorhastighed.
• Gå kun frem i gå-tempo.
• Rens jævnligt mulching-kilen, indersiden af huset og kniven.

Start af betjening

1. Løft bagdækslet og fjern græsopsamleren.
2. Monter mulching-kilen.
3. Løft sidelænsflappen for sideudkast. (Fig. 20)
4. Monter sideudkastningskanalen for sideudkast pa stottepinden pa sidelaensflappen. (Fig. 21)
5. Sænk sidelaensflappen - flappen ligger på sideudkastningskanalen. (Fig. 22)

6-3 Klipning med græsopsamleren

For at klippe med græsopsamleren skal du fjerne mulching-kilen og udkastningskanalen for sideudkastet og montere græsopsamleren.

1. Fjernelse af mulching-kilen.
2. Loft bagdaekslet og fjern mulching-kilen.
3. Fjernelse af sideudkastningskanalen for sideudkast.
4. Loft sidelænsflappen og fjern sideudkastningskanalen.
5. Sidelaensflappen lukker automatisk graesudkastet pa huset vha. en fjedermekanisme.
6. Rens jævnligt sidelaensflappen og græsudkastet for græsrester og fastsiddende snavs.
7. Monter grasopsamleren.
8. Påsætning: Løft bagdækslet op og hægt græsopsamleren bag på plæneklipperen.
9. Aftagning: Tag fat og loft op i bagdaekslet for tage graesopsamleren af.

7. BETJENINGSINSTRUKTIONER

7-1 INDEN DU STARTER

Fyld benzin og olie pa motoren som anvist i den separate motorvejledning, der kom sammen med pleneklipperen. Laes omhyggeligt instruktionerne igennem. (Fig. 23, Fig. 24, Fig. 25, Fig. 26)

ADVARSEL: Benzin er meget brandfarligt.

Opbevar brændstof i beholderere, som er saerligt beregnet til dette formal.

Pafyld kun brændstof udendørs, inden du starter motoren, og undlad at ryge, mens du pafylder erler handterer brændstof.

Tag aldrig dakslet af brændstoftanken eller pafyld benzin, mens motoren kører, eller narr motoren er varm.

Hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alle antændelseskilder indtil benzindampene er fordampet.

Husk at skrue dæksler ordentigt på alle brændstoftanke og beholdere.

Inden du visper plaeneklipperen for at vedligeholde kniven eller tome olien af, skal du tomme tanken for brændstof.

ADVARSEL: Fydld aldrig brændstof pa

brændstoftanken indendors, med motoren korende, aller for motoren har fæt lov til at kole af i mindst 15 minutter after brug.

1. Enheden er udstyret med en gummihete over taendroret. Sorg for at metalstroppen pa taendrorskablet (inde i gummihieten) er ordentligt fastgjort pa taendrorets metalspids.
2. Nár du starter en kold motor, skal du dreje chokerhandtaget over på " positionen.
   Nár du starter en varm motor og begynder
   anvendelse, skal du dreje chokerhandtaget over pa
   "positionen. (Fig. 27)
3. Mens du stár bag ved encheden, skal du gribe fat i bremsekontrolhandtaget og holde det ind mod det overste handtag som vist i Fig. 28.
4. Grib fat i starthandtaget som vist i Fig. 28 og trak hurtigt op. Ffor det langsomt tilbage til gennemf.orgingsbolten after motoren er startet.

Slip bremssekontrolhandtaget for at standse motoren og kniven.

Start motoren forsigtigt i henhold til instruktionerne og med fddderne pa god afstand af kniven.

Du skal不解vippe plaeneklipperen, narn motoren startes. Start plaeneklipperen pa et jevtnt underlag, fri for hoot graes ell er andre hindringer.

Hold hænder og fddder på afstand af de roterende dele. Start ikke motoren, mens du står foran græsudkastet.

7-3 BETJENINGSPROCEDURER

Under anvendelse skal du holde godt fast i

bremsekontrolhandtaget med begge hender.

Bemærk: Hvis fremsekontrolhandtaget slippes under anvendelsen, standser motoren, og derfor stopper plæneklipperen med at køre.

ADVARSEL! For at undgå utilsigtet start af

plæneklipperen, leveres den med en motorbremse, som skal trækkes tilbage, inden motoren kan startes. Nár motorkontrolarmen frigøres, skal den returnere til dens udgangsstilling, ved hvilket punkt motoren automatisk slukker.

Brug armen til at stoppe motoren. Nár armen frigøres, vil motoren og bladet automatisk stoppe. For at klippe, skal man holde armen i arbejdsstilling. Kontroller, inden du begynder at klippe, start/stop-armen flere gange for at sikre dig, at den fungerer ordentligt. Sorg for, at strammekablet kan betjenes problemfrit (dvs. at det/DDke pa nogen MADE sætter sig fast ellr laver kinker).

7-4 SÄDAN STANDSES MOTOREN

1. Slip bremskekontrolhandtaget for at standse motoren og kniven. (Fig. 29)
2. Afbryd og jord tændrorskabet som anvist i den separate motorvejledning for at forbindre utilsigtet start, mens maskinen ikke er under opsyn.

7-5 AKTIVERING AF SELVTR/EK

PM-4602 SC

Plæneklipperen beynder at bevæge sig automatisk fremad med ca. 3,6 km/t (Fig. 30), nár du griber om korehandtaget, og standser, nár du slipper korehandtaget.

PM-4602 S3C, PM-5102 S3C

Plaeneklipperen er udstyret med et hastighedsjusteringssystem, der kan justeres til

3 hastigheder fra 3,0 km/t til 4,5 km/t.

Position "den langsomste position; Position "": den hurtigste position. (Fig. 31)

Foretag trinene nedenfor:

1. Slip korehandtaget indtil plaeneklipperen ikke laengere bevæger sig fremad.
2. Vaelg den passende hastighed, du onsker. (Fig. 31)
3. Grip fat om korehandtaget for at fortsette klipning. (Fig. 30)

FORSIGTIG: Din plæneklipper er designet til at

klippe alminderigt havegræs, der/DD er hoge rend 250 mm.

Forsøg ikke at klippe gennem ualmindelig højt tørt eller vådt græs (f.eks. en graesmark) eller bunker af tørre blade. De afklippede materialer kan ophobes på klippeskjoldet allerkommen i kontakt med motorudstødningen og udgore en potentiel brandrisiko.

7-6 SÄDAN OPNÅS DE BEDSTE GRÅESKLIPNINGSRESULTTATER

Ryd græsplænen for affald. Sørg for at græsplænen er fri for sten, grene, ståltråd eller andre fremmedlegemeter, der eventuelt ved et uheld kan blive slynet ud af plæneklipperen i en hvilken som helst retning og forvolde alvorlig personskade på operatoren og andre, sävel som skader på materiel og omkringliggende genstande. Klip ikke vådt græs. For at opnå en effektiv klipning af græsset skal du ikke klippe vådt græs, da det har tendens til at sætte sig fast i klippeskjoldet og forhindre ordentlich klipning af det afklippede græs. Klip ikke mere end 1/3 af graëssets længde. Den anbefalede græsklipning er 1/3 af graëssets længde. Hastigheden over jorden skal justeres, sãdan at de afklippede stykker kan fordeles øevtnt ind plænen. lsær ved kraftig klipning af tykt græs kan det ∀ere nødvendigt at bruge en af de laveste hastigheder for at fæt rent, fint klip. Ved klipning af langt græs er du muligvis nødt til at klippe plænen af to omgange, hvor du sænker kniven med endnu en 1/3 af længden ved andet klip og eventuelt klipper graësset i et andet mønster, end det der blev anvendt første gang. En lille smule overlapning af klippet for hver gang, hjælper øgså med til at fjerne eventuelt sprende afklippede rester, der ligger tilbage på plænen. Plæneklipperen bør altid anvendes ved fuld gas for at fæ det renesto snit og give maskinen mulighed for at udføre den bedst mulige klipning. Rens undersiden af klippeskjoldet. Sørg for at rense undersiden af klippeskjoldet hver gang after brug for at undgå en ophobning af graæs, hvilket ellers forhinder er ordentlich mulching. Klipning af blade. Klipning af blade kan øgså ∀ere godt for din graësplæne. Ved klipning af blade skal du sørg for, at de er torre, samt at der jegke ligger et alt for tykt lag på graësplænen. Du skal ikke vente til alle bladene er faldet af træerne, før du udfærer klipning.

ADVARSEL: Hvis du støder på et

fremmedlegeme, skal motoren standses. Fjern kablet fra taendrøret og efterse plæneklipperen noje for skader, og reparer skaden inden du starter og anvender plæneklipperen ingen. Hvis plæneklipperen vibrerer voldsomt under anvendelse, kan det vaere et tegn på beskadigelse. Enheden br straks efterses og repareres.

7-7 GRAESOPSAMLER

Der er en niveauindicator oven pa graesopsamleren, som viser om opsamleren er tom ull (Fig. 32, Fig. 33):

• Niveauindikatoren pustes op, hvis opsamleren ikke er fuld under plaeneklipningen. (Fig. 33)

• Hvis opsamleren er fuld, falder indikatoren ned. När først dette sker, skal du straks stoppe og tomme opsamleren, sikre dig at den er ren, samt at der kan trænge luft igennem dens trådnet. (Fig. 32)

VIGTIGT

Hvis indicatorabningens position er meget beskidt, pustes indicatoren不解 op. I dette tilfaelde skal du straks rengore indicatorabningens position.

7-8 KLIPPESKJOLD

Undersiden af plæneklipperens klippeskjold bør renses hver gang after brug for at forbindre ophobning af affklippede græsrester, blade, snavs eller andre materialer. Hvis de afklippede rester fár lov til at ophobe sig, medvirker det til rust- og korrosionsdannelse og kan forbindre ordentlich mulching. Klippeskjoldet kan renses ved at vippe plæneklipperen og skrabe det rent med et passende værktøj (sorg for at taendrørskablets forbindelse er afbrudt).

7-9 INSTRUKTIONER FOR HØJDEJUSTERING

FORSIGTIG: Udfør aldrig nogen justeringer pa

plæneklipperen.uden først at standse motoren og afbrydetændrørskablets forbindelse.

FORSIGTIG: Inden du ænderer klippehøjden, skal

du standse plæneklipperen og afbryde tændrørskablets forbindelse.

Plæneklipperen er udstyret med en central højdejusteringsarm, der har 8 hjdepositioner.

Hojden (fra kniven til jorden) kan justeres fra 25mm til 70 mm (8 hogepositioner). (Fig. 34)

Den laveste justering: 25mm (position 1), den hogeiste justering: 70mm (position 8).

1. Stands plaeneklipperen og afbryd taendrorskablets forbindelse, inden du aender plaeneklipperens klippehjoje.
2. Den centrale højdejusteringsarm har 8 forskellige højdepositioner. (Fig. 34)

For at ændre klippehøjden skal du trykke justeringsarmen mod hjulet, og flytte op uller ned pa den valgte højde.

8. VEDLIGEHOLDELSINSTRUK TIONER

TÄNDRØR

Udskift kun med originale tændrør. Du opnár det bedste resultat ved at udskifte tændrøret after hv er 100 timers brug.

BREMSEKLODSER

Kontroller og/eller udskift med jævne mellemrum motorbremseklodserne hos en serviceagent, kun originale dele kan bruges til udskiftning.

9. SMØREINSTRUKTIONER

FORSIGTIG:ABRYDTENDRORETS

FORBINDELSE INDEN EFTERSYN.

1. HJUL-Smør kuglelejerne på hvert hjul mindst en gang i sæsonen med en let olie.
2. MOTOR-Folg motorvejledningen angaende instruktioner for smoring.

10.RENGØRING

FORSIGTIG: Spul/DDKE motoren med en

vandslange. Vandet kan beskadige motoren og forurene brandstofsystemet.

1. Tør klippeskjoldet af med en tør klud.
2. Spul med en vandslange under klippeskjoldet ved atvippe plæneleklipperen, sādan at tændrøret er opad.

10-1 MOTORLUUTFILTER

tilstopper luftfilterets skumelement. Motorens luftfilterelement skal efterses (renses) after 25 timers normal plæneklipning. Skumelementet skal efterses regelmæssigt, hvis plæneklippen anvendes under torre, støvede forhold.

SADAN RENSES LUFTFILTERET

1. Fjern skruen. (Fig. 35 for PM-4602 S3C og PM-5102 S3C)
2. Fjern lasegrebet. (Fig. 36 for PM-462 C og PM-4602 SC)
3. Fjern filterdakslet.
4. Vask filterelementet i sæbevand. BRUG IKKE BENZIN!
5. Lufttor filterelementet.
6. Put et par dráber SAE30-olie på skumfilteret og vrid det omhyggeligt for at fjerne eventuelt overskud af olie.
7. Monter filteret igen.
8. Luk filterdaekslet.

BEMERK: Udskift filteret hvis det er flosset, flænset, beskadiget eller ikke kan renses.

10-2 KNIV

FORSIGTIG: Sorg for at afbryde og jorde

tændrorskabet inden arbejdet med kniven for at forbindre utilisigtet start af motoren. Beskyt hænderne ved at anvende tykke handsker eller en klud, nr du griber om knivene. Vip plæneklipperen som anvist i den separate motorvejledning. Fjern sekskantbolten og skiven, der holder kniven og knivadapteren fast på motorens krumtapaksel. Afmonter kniven og adaptereren fra krumtapakslen.

ADVARSEL: Efterse regelmæssigt

knivadapteren for revner, især hvis du rammer et fremmedlegeme. Udskiftes om nadvendigt.

Du opnár de bedste resultater med en skarp kniv. Kniven kan skærpes ved at afmontere den og enten splice aller file knivsæggen, sādan at den oprindelige smig opretholdes sa vidt muligt. Det er ekstremt vigtigt, at haver knivsæg silbes lige meget for/DDE at fa en uafbalanceret kniv. En forkert balanceret kniv medforer voldsomme vibrationer og kan forarsage skade p motoren og plæneklipperen. Sorg for at balancere kniven omhyggeligt after sliming. Knivens balance kan testes ved at balancere den pa en rundskaatfet skruetækker. Fjern metal fra den tunge side indtil den balancerer jævnt. (Fig. 37)

Inden du monterer kniven og knivadapteren pa encheden, skal du smore motorens krumtapaksel og indersiden af knivadapteren med en let olie. Installer knivadapteren pa krumtapakslen. Se Fig. 37. Placer kniven med delnummeret vendende væk fra adapteren. Placer skiven over kniven og indsæt sekskantbolten. Stram sekskantbolten med det moment, der er anvist nedenfor.

10-3 KNIVMONTERINGSMOMENT

Midterbolt 40 Nm - 50 Nm for at sikre sikker anvendelse af din enhed. Alle mørtrkker og bolte skal regelmæssigt kontrolleres for korrekt tilspænding.

Efter laengere brug, især ved sandede jordforhold, bliver kniven slidt og mister noget af den oprindelige form.

Effektiviteten af klipningen reduceres, og kniven bør udskiftes. Udskift kun kniven med en fabriksgodkendt kniv. Eventuelle skader pga. en uafbalanceret kniv er/DDke producentens ansvar.

När du udskifter kniven, skal du anvende den originale type, som er mærket på kniven (DOLMAR 263001451 til PM-462 C/PM-4602 SC/PM-4602 S3C, DOLMAR 263002552 til PM-5102 S3C) (kontakt din lokale

forhandler eller vores firma angående bestilling af en ny kniv, se forsiden).

10-4 MOTOR

Se den separate motorvejledning angaende instruktioner for motorvedligeholdelse.

Vedligehold motorolien som anvist i den separate motorvejledning, der kom sammen med din enhed. Læs og følg instruktionerne omhyggeligt.

Foretag eftersyn af luftfilteret som anvist i den separate motorvejledning under normale forhold.

Under ekstremt støvede forhold skal det altid renses after nogle fá timers brug. Dárlig motorydelse og drukning af motoren angiver, at luftfilteret bør efterses.

For at foretage eftersyn af luftfilteret skal du se den separate motorvejledning, der kom sammen med din enhed.

Tændrøret skal renses, og afstanden genindstilles éngang i sæsonen. Det anbefales, at udskifte tændrøret i starten af haver klippesæson; se motorvejledningen angæende korrekt tændrørstype og afstandsspecifikationer.

Rens jævnligt motoren med en klud eller en børste. Hold afkølingssystemet (blæserhusområdet) rent for at sikre ordentlich luftcirkulation, hvilket er essentielt for motorydelse og -levetid. Sørg for at fjerne alt græs, snavs og brandbart materiale fra lyddæmpemorrådet.

11. OPBEVARINGSINSTRUKTIONER (UDEN FOR SAESONEN)

Folgende skridt bør tages for at klargre plaeneklipperen til opbevaring.

1. Tøm tanken after saesonens sidste klipning.
   a) Tøm benzintanken med en pumpe.

FORSIGTIG: Tøm ikke benzin af i lukkede rum, i

nærheden af aben ild osv. Rygnning forbudt! Benzindampe kan forarsage eksplosion aller brand.
b) Start motoren og lad den kore indtil den har opbrugt al den resterende benzin og standser.

c) Fjern taendroret. Brug en oliekande til at fylde ca. 20 ml olie i forbrændingskammeret. Aktivér starteren for at fordele olien jævnt i forbrændingskammeret. Udskift taendroret.
2. Rens og smør plæneklipperen omhyggeligt som beskrevet ovenfor under "SMØREINSTRUKTIONER".
3. Pafor lidt smorelse pa kniven for at forbindre rust.
4. Opbevar plæneklipperen på et短时间内, rent og frostbeskyttet sted,.uden for uautoriserede personers rækkevidde.

FORSIGTIG: Motoren skal varek kølet

fuldstaedigt ned, inden plaeneklipperen gemmes vaek.

BEMAERK:

• Ved opbevaring af enchver type motorudstyr pa et uventileret sted ell er i et opbevaringsskur.
• Sorg for at rustsikre udstyret. Brug en let olie ell silikoneolie til at lægge en hinde over udstyret, især kabler og alle bevægelige dele.
• Sørg for/DDke at boje ell er knække kabler.
• Hvis startsnoren lösner sig fra gennemf.orgen pa handtaget, skal du afbryde og jorde tændrorskablet, trykke ind pa knivkontrolhandtaget og langsomt trække startsnoren ud fra motoren. Ffor startsnoren ind i gennemf.orgingsbolten pa handtaget.

Transport

Sluk for motoren og lad den kole af. Sæt derefter tændrørsledningen i forbindelse og tøm brændstoftanken som beskrevet i motorbrugsanvisningen. Sørg for ikke at boje eller beskadige klingen, nær du skubber plæneklipperen hen over genstande.

12.FEJLFINDING

PROBLEM SANDSY	NLIG ÅRSAG AFHJELPNING
Motoren starter不解.	Gashändtaget er ikke i den rigtige position under de aktuelle forhold.	Flyt gashändtaget hen på den rigtige position.
	Brændstoffanken er tom.	Fyld brændstof på tanken: se BRUGERVEJLEDNING TIL MOTOR.
	Luftfilterelementet er beskidt.	Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.
	Løst tændrør. Stram tændrøret til 25-30 Nm.
	Tændrørskabyte er løst eller afbrudt fra stikket.	Monter tændrørskabyte på tændrørstikket.
	Forkert tændrørsaftstand.	Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.
	Tændrøret er defect.	Monter et nyt tændrør med korrekt tændrørsaftstand. se BRUGERVEJLEDNING TIL MOTOR.
	Karburatoren er druknet i brændstof.	Afmonter luftfilterelementet og fortset med at trække i startnoren indtil karburatoren renser sig selv, og monter derefter luftfilterelementet.
	Defekt tændingsmodul. Kontakt serviereprésentanten.
Det er svært at starte motoren, eller den mister kraft.	Snavs, vandller gammelt brændstof i tanken.	Tøm brændstoffet af og rens tanken. Fyld tanken med rent, frisk brændstof.
	Udluftningshulleit brændstoffankens dæksel er tilstoppet.	RensEller udskift brændstoffankens dæksel.
	Luftfilterelementet er beskidt. Rens luftfilterelementet.
Motoren kær ujævnt.	Tændrøret er defect.	Monter et nyt tændrør med korrekt tændrørsaftstand: se BRUGERVEJLEDNING TIL MOTOR.
	Forkert tændrørsaftstand.	Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.
	Luftfilterelementet er beskidt.	Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.
Motoren:gårdarligt i tomgang.	Luftfilterelementet er beskidt.	Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR.
	Luftabningerne i motorhuset er blokeret.	Fjern græsrester fra abningerne.
	Køleribber og luftpassager under motorens blæserhus er blokeret.	Fjern græsrester fra køleribber og luftpassager.
Motoren hopper ved hjastighed.	Afstanden mellem tændrøretselektroder er for lille.	Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm.
Motoren overopheder.	Gennemstrømningen af køleluft er begrænsenet.	Fjern eventuelle græsrester fra abningerne i motorhuset, blæserhuset og luftpassager.
	Forkert tændrør.	PM-462 C/PM-4602 SC: Monter RJ19LMC-tændrør og køleribber på motoren. PM-4602 S3C/PM-5102 S3C: Monter QC12YC-tændrør og køleribber på motoren.
Plæneklipperen vibrerer unnormalt.	Knivmontagen er løs. Stram kniven.
	Knivmontagen er/DDEafbalanceret. A	Afbalancer kniven.

13.MILJØ

Skulle din maskine trænge til at blive udskiftet after lang tids brug, skal den ikke bortskaffesammen med husholdningsaffald, men bortskaffes på en miljømæssig sikkermxde.

Kun for lande i Europa

EF-overensstemmelseserklaering

overholder følgende europæiske direktiver:

De er produceret i overensstemmelse med de folgende standarder eller standardiserede dokumenter:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

Den tekniske fil i overensstemmelse med 2006/42/EF kan fas hos:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Den konformitetsvurderingsprocedure, der kræves af

Direktiv 2000/14/EF, blev udfør t i henhold til appendiks VI.

Underretted organ:

TUV SUD Industrie Service GmbH

Westendstrasse 199, D-80686 München, Tyskland

Identificationsnumber: 0036

PM-462 C, PM-4602 SC

Malt lydefeftniveau: 94,2 dB (A)

Garanteret lydeffektniveau: 96 dB (A)

PM-4602 S3C

Malt lydefeftniveau: 94,3 dB (A)

Garanteret lydeffektniveau: 96 dB (A)

PM-5102 S3C

Malt lydefeftniveau: 95,9 dB (A)

Garanteret lydeffektniveau: 98 dB (A)

22.8.2014

Yasushi Fukaya

Direktør

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Drivstoff et er brannfarlig, hold äpen ild borte.
Ikke fyll pa drivstoff mens motoren er i gang.

Giftige gasser: Ikke bruk maskinen innendors.

Flytt starthandtaket fra motoren til snorforingen. (Fig. 15)

5-5 KUTTEHØYDE

(Fig. 16 og se klausul 7-9)

6. FUNKSJON

1. Løft bakdekselet og fjern gressoppssamleren.
2. Monter komposteringskilen.
3. Loft sideklaffen for sideutlopet. (Fig. 20)
4. Monter sideutlopskanalen for sideutlopet pa stottestifen pa sideklaffen. (Fig. 21)
5. Senk sideklaffen - klaffen ligger på sideutløpskanalen. (Fig. 22)

ADVARSEL: Bensin er meget brannfarlig.

För du velter gressklipperen for à vedlikeholde bladet ellertappe olje, ma drivstoffe fjernes fra tanken.

ADVARSEL: Du ma aldri fylle drivstoff i tanken

Hold bremsheandtaket godt fast med begge hender under drift.

Merk: Under drift vil motoren stoppe nár du slipper bremsehandtaket, sik at gressklipperen stopper.

ADVARSEL! For a unnga at gressklipperen

Trinnene er som folger:

1. Slipp handtaket for selvkjoringskontroll til gressklipperen ikke,går fremover.
2. Juster til den onskede hastigheten. (Fig. 31)
3. Grip handtaket for selvkjøringskontroll for Å fortsette Å klippe. (Fig. 30)

FORSIKTIG: Gressklipperen er utformet for Å

klippe normal hareplen med en maksimal gresshoyde pa 250 mm.

Det er en nivaindikator pa gressoppsamleren som viser om den er tom aller full (Fig. 32, Fig. 33):

FORSIKTIG: Du kan ikke på=noe tidspunkt utføre

klipperen og koble fra tennpluggledningen.

i samsvar med følgende EU-direktiver:

De er produsert i henhold til folgende standard aller standardiserte dokumenter:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982
