Tipo di prodotto	Tosaerba termico semovente
Marca	Dolmar
Modello	PM5102 S3C
Motore	B&S 750EX, ReadyStart, 161 cm³, 2,5 kW
Larghezza di taglio	510 mm
Regolazione dell'altezza	8 posizioni, 25 – 70 mm
Capacità del sacco di raccolta	65 L
Semovenza	Sì, 3 velocità (3,0 – 4,5 km/h)
Peso netto	38 kg
Capacità del serbatoio carburante	1,0 L
Volume del serbatoio olio	0,6 L
Livello di potenza sonora garantito	98 dB(A)
Vibrazioni (EN ISO 5395)	6,53 m/s² (K=1,5 m/s²)
Funzioni di taglio	Raccolta posteriore, triturazione (mulching), espulsione laterale
Freno motore	Sì, arresto immediato rilasciando la maniglia
Avviamento	Avviatore a strappo con starter
Manutenzione lama	Affilatura e sostituzione possibile (rif. DOLMAR 263002552)
Pulizia	Pulire il piatto dopo ogni utilizzo, filtro aria lavabile
Sicurezza	Freno lama, bloccaggio manubrio, protezione contro proiezioni
Stoccaggio invernale	Svuotare il carburante, pulire, oliare la lama
Norme	CE, EN ISO 5395, livello sonoro garantito 98 dB(A)

Domande frequenti - PM5102 S3C DOLMAR

Come avviare il tosaerba Dolmar PM5102 S3C a freddo?

Posizionare la leva dell'otturatore sulla posizione di partenza (chiusa). Tenere la maniglia del freno contro il manubrio, quindi tirare con decisione l'avviatore. Una volta avviato il motore, aprire gradualmente l'otturatore.

Qual è l'altezza di taglio minima e massima?

L'altezza di taglio è regolabile da 25 mm (posizione 1) a 70 mm (posizione 8) tramite una leva centrale. Utilizzare le posizioni basse per un taglio corto, quelle alte per un prato più lungo.

Come passare alla modalità mulching (triturazione)?

Arrestare il motore e la lama. Rimuovere il sacco di raccolta, quindi spingere l'inserto per triturazione nel piatto e bloccarlo con il pulsante. Richiudere il coperchio posteriore. L'erba verrà tagliata finemente e ridistribuita al suolo.

Come utilizzare l'espulsione laterale?

Arrestare il motore. Sollevare l'aletta laterale, installare il canale di espulsione laterale sul perno di supporto, quindi abbassare l'aletta. Rimuovere l'inserto per triturazione se presente. L'erba verrà espulsa lateralmente.

Quale velocità di avanzamento scegliere per un tosaerba semovente?

Il modello PM5102 S3C dispone di 3 velocità (3,0 a 4,5 km/h). Utilizzare la velocità lenta per un taglio intensivo o erba folta, e la più veloce per uno sfalcio leggero su terreno pianeggiante.

Come effettuare la manutenzione della lama del tosaerba?

Scollegare la candela. Inclinare il tosaerba, rimuovere il bullone e la rondella. Affilare la lama mantenendo il bisello originale, quindi bilanciarla su un cacciavite. Rimontare serrando a 40-50 Nm. Sostituire se usurata (rif. DOLMAR 263002552).

Cosa fare se il tosaerba vibra in modo anomalo?

Arrestare immediatamente il motore e scollegare la candela. Verificare che la lama sia correttamente serrata e bilanciata. Una lama sbilanciata o danneggiata può provocare vibrazioni. Sostituirla se necessario.

Come pulire il filtro aria?

Dopo 25 ore di utilizzo o in condizioni polverose, rimuovere il coperchio del filtro, estrarre l'elemento in schiuma, lavarlo con acqua saponata (non benzina), asciugarlo, quindi impregnarlo con qualche goccia di olio SAE30. Rimontare.

Come preparare il tosaerba per lo stoccaggio invernale?

Svuotare il serbatoio del carburante, quindi lasciare girare il motore fino a spegnersi. Rimuovere la candela, versare 20 ml di olio nella camera di combustione, azionare l'avviatore, reinserire la candela. Pulire e ingrassare le parti, riporre in un luogo asciutto e al riparo dal gelo.

Dove trovare pezzi di ricambio per la Dolmar PM5102 S3C?

Contattare il rivenditore Dolmar o il servizio post-vendita. I pezzi originali (lama, filtro, candela, ecc.) sono disponibili con i codici indicati nel manuale. Utilizzare sempre pezzi consigliati per la sicurezza.

MANUALE UTENTE PM5102 S3C DOLMAR

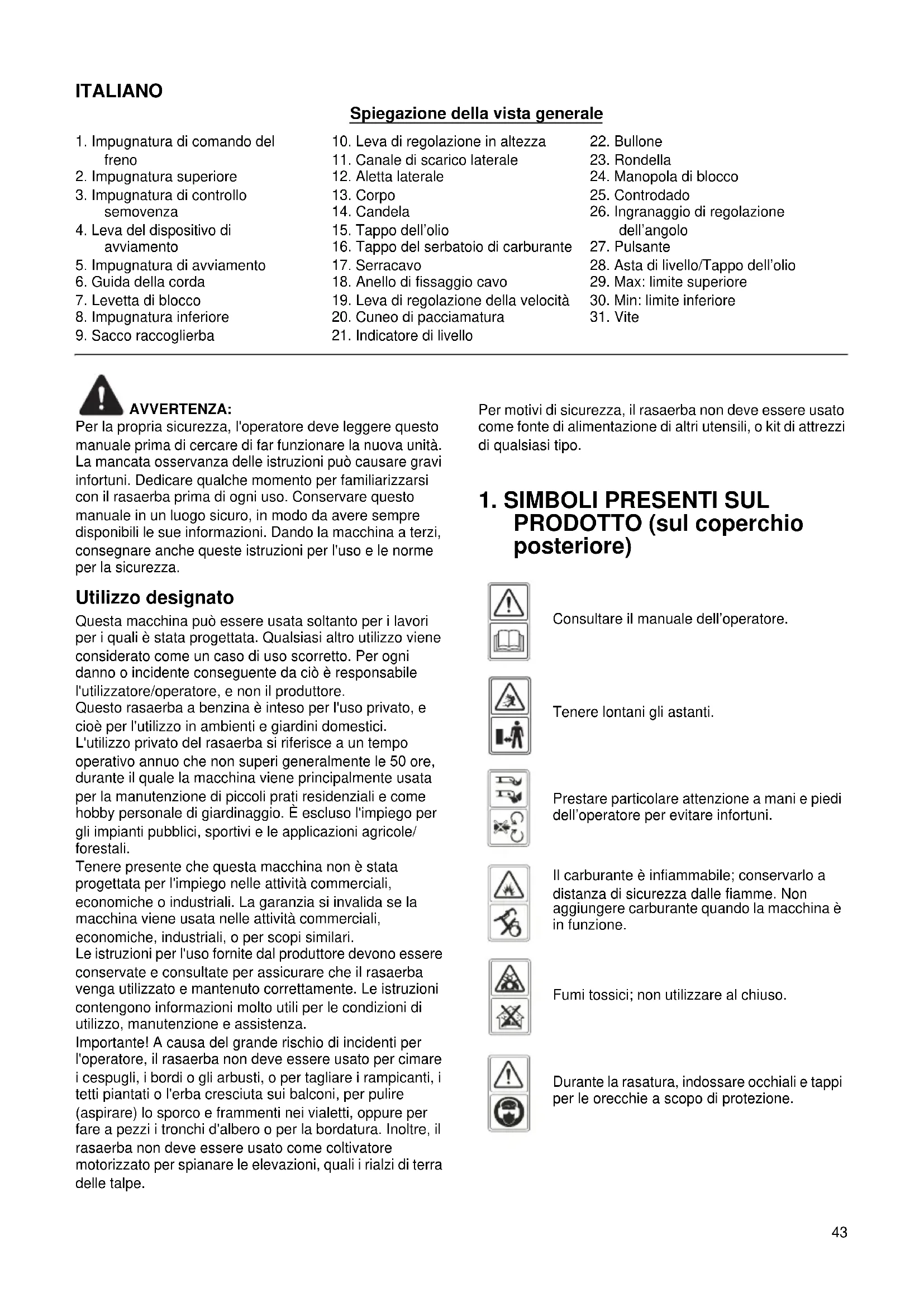

Spiegazione della vista generale

1. Impugnatura di lavoro del freno
2. Impugnatura superiore
3. Impugnatura di controllo semovenza
4. Leva del dispositivo di avviamo
5. Impugnatura di avviamento
6. Guida della corda
7. Levetta di blocco
8. Impugnatura inferiore

9. Sacco raccoglierba

10. Leva di regolazione in altezza

11. Canale di scarico laterale
12. Aletta laterale
13. Corpo
14. Candela
15. Tappodell'olio
16. Tappo del serbatoio di carburante
17. Serracavo
18. Anello di fissaggio cavo
19. Leva di regolazione della velocità
20. Cuneo di pacciamatura

21. Indicatore di livello

22. Bullone

23. Rondella
24. Manopola di blocco
25. Controdado
26. Ingranaggio di regolazione
    dell'angolo
27. Pulsante
28. Asta di livello/Tappo dell'olio
29. Max: limite superiore
30. Min: limite inferiore
31. Vite

AVVERTENZA:

Per la propria sicurezza, l'operaatore deve leggere questo manuale prima di cercare di far funzionare la nuova unità. La mancata osservanza delle istruzioni cui po causare gravi infortuni. Dedicare quello momento per familiarizzarsi con il rasaerba prima di agli uso. Conservare quello manuale in un luogo sicuro, in modo da averere sempre disponibili le sue informazioni. Dando la macchina a terzi, consegnareanchequeste istruzioni per I'uso e le norme per la sicurezza.

Utilizzo designato

Questa macchina può essere usata soltanto per i lavori per i quali è stata progettata. Qualsiasi altri utilizzato viene considerato come un caso di uso scorretto. Per agli danno o incidente conseguente da cui è responsabile l'utilizzatore/operatore, e non il produttore.

Questo rasaerba a benzina è inteso per l'uso privato, ècioè per l'utilizzo in ambienti e giardini domestici.

L'utilizzo privato del rasaerba si riferisce a un tempo operativo annuo che non superi generalmente le 50 ore, durante il quale la macchina viene principamente usata per la manutenzione di piccoli prati residenziali e come hobby personale di giardinaggio. É escluso l'impiego per gli impianti pubblici, sportivi e le applicazioni agricole/forestali.

Tenere presente che questa macchina non è stata progettata per l'impiego nelle attività commerciali, economiche o industriali. La garanzia si invalida se la macchina viene usata nelle attività commerciali, economiche, industriali, o per scopi similari.

Le istruzioni per l'uso fornite dal produttore devono essere conservate e consultate per assicurare che il rasaerba venga utilizzato e mantenuto correttamente. Le istruzioni contengono informazioni molto utili per le condizioni di utilizzo, manutenzione e assistenza.

Important! A causa del grande rischio di incidenti per l'opereatore, il rasaerba non deve essere usato per cimare i cespugli, i bordi o gli arbusti, o per tagliare i rampicanti, i tutti piantati o l'erba cresciuta sui balconi, per pulire (aspirare) lo sporco e frammenti nei vialetti, oppure per fare a pezzi i tronchi d'albero o per la cordatura. Inoltre, il rasaerba non deve essere usato come coltivatore motorizzato per spianare le elevazioni, quali i rialzi di terra delle talpe.

Per motivi di sicurezza, il rasaerba non deve essere usato come fonte di alimentazione di altri utensili, o kit di attrezzi di qualsiasi tipo.

1. SIMBOLI PRESENTI SUL PRODOTTO (sul coperchio posteriore)

Consultare il manuale dell'opercatore.

Tenere lontani gli astanti.

Prestare particolare attenzione a mani e piedi dell'operaatore per evitare infortuni.

Il carburante è infiammabile; conservarlo a distanza di sicurezza delle fiamme. Non aggiungere carburante quando la macchina è in funzione.

Fumi tossici; non utilizzato al chiuso.

Durante la rasatura, indossare occhiali e tappi per le orecchie a scopo di protezione.

Durante la riparazione, togliere la candela e procedere alla riparazione attenendosi al manuale di istruzioni.

Attenzione: il motore è caldo.

2. NORME GENERALI DISICUREZZA

AVVERTENZA: durante l'uso di macchine a

benzina, è necessario adottare tutte le precauzioni di base per la sicurezza, comprese quale indicate di seguito, per ridurre il rischio di gravi infortuni e/o danni all'unità. Leggere tutte le istruzioni prima di azionare il prodotto e conservarle per successive consulazioni.

AVVERTENZA: la macchina produce un Campo

elettromagnetico quando è in uso. In alcune circostanze il Campo potrebbe interferire con impianti medicali attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, si raccomanda alle persona con impianti medicali di consultare il proprio medico e il produttore dell'impianto medicale prima di utilizzato esta macchina.

Addestramento

• Leggere attentamente le istruzioni. Acquisire familiarità con i comandi e con l'uso corretto dell'apparecchiatura. Imparare ad arrestare rapidamente il motore.

• Utilizzare il rasaerba esclusivamente per lo scopo per cui è stato progettato,cisione il taglio e la raccolta dell'erba.Eventuali altri utilizzi possono essere pericolosi e causare danni alla macchina. Rientrano nell'uso improprio (come esempio, ma non solo):

• trasportare sulla macchina persona, bambini o animali;
  -farsitrasportaredalla macchina;

• usare la macchina per trainare o spingere carichi;
• usare la macchina per la raccolta di foglie o detriti;
• usare la macchina per potare siepi, o per il taglio di vegetazione di tipo non erboso;
  -utilizzare lamacchina in piudiuna persona;

• azionare la lama nei tratti non erbosi.

• Non permettere che il rasaerba venga utilizzato da bambini o da persona che non abbiano dimestichezza con le presenti istruzioni. Le leggi locali sono fissare un'età minima per l'utilizzatore.
  Nonutilizzaremai l rasaerba:

• in presenza di persona, in particolare bambini, o animali nelle vicinanze;

• se l'utilizzatore ha assunto farmaci o sostanze che possono alterare le sue capacità di riflesso e attenzione.

• Tenere presente che l'opercatore o l'utilizzatore è responsable di incidenti o pericoli che possono riguardare autres persono o le loro proprietà.

• Gli operatori devono ricevere il corretto addestramento per l'uso, la regolazione e il funzionamento della macchina, operazioni probite comprese.

Preparazione

• Durante la rasatura, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzato l'apparecchio a piedi nudi o se si indossano sandali aperti.
• Ispezionare a fondo l'area dove si intende usare la macchina, e rimuovere tutti gli oggetti, come pietre, giocattoli, stecchi e fili elettrici, che possono essere scagliati alla macchina.

• AVVERTENZA: la benzina è altamente infiammabile.

• Conservare il carburante in contentori progettati specificamente per quello scopo.

• Eseguire il rifornimento all'aperto e non fumare durante il rifornimento.
• Aggiungere il carburante prima di avviare il motore. Non rimuovere il tappo del serbatoio di carburante e nonaggiungere benzina nelle motore è in funzione o se il motore è caldo.
• In caso di fuoriuscite di benzina, non avviare il motore, ma allontanare la macchina dall'area della fuoriuscita ed evitare di create fonti di accensione fino alla completa dissipazione dei vapori della benzina.
• Riapplicare correttamente i tappi del serbatoio di carburante e del contentatore.

Sostituire le marmitte difettose.
- Prima dell'uso, ispezionare visamente la macchina per controllare che le lame, i bulloni e il gruppo di taglio non siano usurati o danneggiati. Sostituire le lame e i bulloni usurati o danneggiati in gruppi per mantenere l'equilibratura.
- Controllare regolarmente per accertarsi che tutti i comandi di avviamento asservito e di presenza dell'operaatore funzionino correttamente.

Funzionamento

• Non azionare il motore in uno spazio limitato, dove potrebbero raccogliersi i pericolosi fumi del monossido di carbonio.
• L'operaire non deve usare la macchina se è stanco, malato o sosto l'influsso di alcol o medicinali.
• Aventimento! Il rasaerba non deve essere usato quando c'è pericolo di fulmini.
• Si consiglia di limitare la durata delle operazioni, per minimizzare i rischi di rumori e vibrazioni.
• Fare attenuationo quando si usa il rasaerba sui pendii e vicino a discese ripide, fosso o argini.
• Utilizzare il rasaerba solamente alla luce del giorno o con buona luce artificiale.
• Se possibile, evitare di utilizzato l'apparecchiatura su erba bagnata.
• Accertarsi sempre del proprio punto d'appoggio sui terreni in pendenza.
• Camminare, senza correre.
• Per le macchine dotate di ruote, procedere in senso trasversale al pendio e mai su e giu.
• Prestare la massima attenzione aiambi di direzione sui pendii.

• Non utilizzato il rasaerba su pendii eccessivamente ripidi.

• Prestare particolare attenzione durante iambi di direzione o quando si tira il rasaerba verso di sé.

• Fermare la lama (o le lame) se il rasaerba deve essere inclinato per il trasporto, nell'attraversare superfici non erbose e quando il rasaerbaiene trasportato da o verso l'area che deve essere tagliata.
  Non azionare mai il rasaerba se le protezioni sono difettose oppure in assenza di dispositivi di sicurezza, ad esempio i deflettori e/o i sacchi raccoglierba.
• Attenzione: Il rasaerba non deve essere usato sulla intero raccoglierba o la protezione dell'apertura di scarico a chiusura automatica in posizione.
• Non cancellare le impostazioni di funzionamento del motore e non sovraccaricare il motore.
• Non alterare o manomettere un qualsiasi dispositivo sigillato di regolazione per il controllo della velocità del motore.
• I sistemi o le funzioni di sicurezza del rasaerba non devono essere manomessi o disattivati.
• Disinnescare la frizione della lama e di azionamento prima di avviare il motore.
• Avviare attendamente il motore, attenendosi alle istruzioni e tenendo i piedi a distanza delle lame.
• Non inclinare il rasaerba durante l'avviamento del motore.
• Non avviare il motore rimanendo in piedi davanti al convogliatore di scarico.
• Non avvicinare mani e piedi alle parti rotanti o alle aree sottostanti. Rimanere sempre lontani dall'apertura di scarico.
• Non sollevare o trasportare il rasaerba quando il motore è in funzione.

• Specnere il motore e scollegare il filo della candela, assicurarsi che tutte le parti in movimento si siano completamente fermate e, se presente, rimuovere la chiave:

• prima di rimuovere le ostruzioni o di disintasare il convogliatore;

• prima di controllare, pulire o lavorare sul rasaerba;
• dello rasaerba ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina;

• se il rasaerba inizia a vibrare in modo anomalo (eseguire un controllo immediato).

• Specnere il motore e scollegare il filo della candela, assicurarsi che tutte le parti in movimento si siano completamente fermate e, se presente, rimuovere la chiave:

• quando si lascia incustodito il rasaerba;

• prima del rifornimento.

• Ridurre l'impostazione dell'acceleratore durante lo spegnimento del motore e, se il motore è dotato di una valvola di intercettazione, chiudere l'ingresso del carburante alla fine della rasatura.

Manutenzione e conservazione

• Mantenere serrati dadi, bulloni e viti per garantire che l'apparecchiatura sa in condizioni di funzionamento sicure.
• Non conservare un'apparecchiatura il cui serbatoio contenga benzina all'interno di un edificio in cui i fumi sono entrare a lavoro con fiamme libere o scintille.
• Lasciare raffreddare il motore prima di riporre la macchina in un ambiente chiuso. Eseguire la pulizia e la manutenzione del rasaerba prima del suo magazzinaggio.
• Per ridurre il pericolo di incendi, rimuovere dal motore, alla marmitta, dal vano batteria e dal serbatoio di benzina eventuali residui di erba, foglie o grasso in effesso.
• Controllare di frequente il sacco raccoglierba per verificarne l'usura o il deterioramento.
• Sostituire le parti usurate o danneggiate per garantire la sicurezza.
• Se fosse necessario svuotare il serbatoio di carburante, svolgere l'operazione all'aperto.
• La manutenzione sbagliata, l'impiego di ricambi inadatti, o la rimozione o modifica dei dispositivi di sicurezza, possono danneggiare il rasaerba e causare un serio incidente all'operatoratore.
• Usare sostanto le lame e i ricambi consigliati dal produttore. L'impiego di parti non genuine può danneggiare la macchina e causare un incidente all'opereatore. Mantenere il rasaerba in buone condizioni di funzionamento.
• Se il disposativo di arresto della lama non funziona, rivolgersi al Centro di Assistenza.

Trasporto e movimentazione

• Ogni volta che è necessario spostare, sollevare, trasportare o inclinare la macchina occorre:

• indossare robusti guanti da lavoro;

• afferrare la macchina in punti che offrano una presa sicura, tenero conte del peso e della sua ripartizione;

• impiegare un numero di persone adeguato al peso della macchina e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata.

• Durante il trasporto, assicurare adeguatamente la macchina mediante funi o catene.

AVVERTENZA: non toccare le lame in rotazione.

AVVERTENZA: eseguire il rifornimento in

un'area ventilata a motore spento.

3. DESCrizIONE DELLE PARTI (Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Compresi

A: Chiave della candela

4. DATI TECHNICI

Modello PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Tipodi motore	Serie B&S 675EX, ReadyStart	Serie B&S 675EX, ReadyStart	Serie B&S 750EX, ReadyStart	Serie B&S 750EX, ReadyStart
Semovente No Si Si Si
Cilindrata del motore 190 cm	3	190 cm3	161 cm3	161 cm3
Potenza nominale	2,5 kW	2,5 kW	2,5 kW	2,5 kW
Larghezza della lama	460 mm	460 mm	460 mm	510 mm
Velocità nominale	2.800/min	2.800/min	2.800/min	2.800/min
Capacità del serbatoio del carburante	1,0 L	1,0 L	1,0 L	1,0 L
Capacità del serbatoio dell'olio	0,6 L	0,6 L	0,6 L	0,6 L
Capacità del sacco raccoglierba	60 L	60 L	60 L	65 L
Peso netto	31,5 kg	34 kg	35 kg	38 kg
Regolazione in altezza	25 - 70 mm,8 regolazioni	25 - 70 mm,8 regolazioni	25 - 70 mm,8 regolazioni	25 - 70 mm,8 regolazioni

	PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Livello di potenza sonora garantito alla posizione dell'operaatore (conformmente a EN ISO 5395-1 Allegato F e EN ISO 5395-2, EN ISO 4871)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Livello di potenza sonora misurato	94,2 dB (A) K=1,95 dB (A)	94,2 dB (A) K=1,95 dB (A)	94,3 dB (A) K=1,80 dB (A)	95,9 dB (A) K=2,16 dB (A)
Livello di potenza sonora garantito (conformmente a 2000/14/CE)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibrazione (Conformmente a EN ISO 5395-1 Allegato G e EN ISO 5395-2)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTAGGIO

5-1 MONTAGGIO DELL'IMPUGNATURA RIPIEGABILE

1. Fissare l'impugnatura inferiore al supporto dell'impugnatura mediating bulloni, rondelle e la manopola di blocco. (Fig. 5)
2. Sollevare le due levette di blocco per collegare l'impugnatura superiore e inferiore. (Fig. 6)
3. Chiudere la levetta di blocco spingendola per bloccare il manubrio nella posizione operativa. (Fig. 7)
4. Regolare la tensione ruotando il controdo con una chiave idonea. (Fig. 8)
5. Posizione are il cavo sopra l'albero dell'impugnatura. Fissarlo intorno alla parte centrale dell'impugnatura inferiore utilizzato il serracavi, in modo che il cavo sia fissato intorno all'esterno dell'impugnatura. (Fig. 9, Fig. 10) In caso contrario, il cavo potrebbe impigliarsi durante l'apertura o la chiusura del coperchio posteriore.

5-2 REGOLAZIONE DELL'ANGOLAZIONE APPROPRIATA

1) Tirare la levetta di blocco per aprirla.

2) Ruotare l'impugnatura superiore utilizzato come centro l'ingranaggio di regolazione dell'angolo per ottener e angolazione appropriata nell'intervallo da -15^ a 15^ (3 positizioni: -15^ / 0^ / 15^ ) come migliorato nella Fig. 11.
3) Chiudere la levetta di blocco spingendola per collegare l'impugnatura inferiore e quella superiore.

5-3 MONTAGGIO E SMONTAGGIO DEL SACCO RACCOGLIERBA

1. Per il montaggio: sollevare il coperchio posteriore e attaccare il sacco raccoglierba nella parte posteriore del rasaerba. (Fig. 12, Fig. 13, Fig. 14)
2. Per la rimozione: afferrare e sollevare il coperchio posteriore, quindi rimuovere il sacco raccoglierba.

5-4 IMPUGNATURA DI AVVIAMENTO

Spostare l'impugnatura di avviamento dal motore alla guida della corda. (Fig. 15)

5-5 ALTEZZA DI TAGLIO

Applicare una pressione verso l'esterno per sganciare la leva dal binario. Spostare la leva avanti o indietro per regolare l'altezza. (Fig. 16; vedere paragrafi 7-9)

6. FUNZIONE

Questi rasaerba possono essere modificati rispetto alla loro normale funzione, in base alla finalità applicativa. Da rasaerba con raccolta posteriori a:

1. rasaerba per pacciamatura o
2. rasaerba con scarico laterale.

Che cos'è la pacciamatura?

Durante la pacciamatura, l'erba viene tagliata in un singolo passaggio, quindi viene triturata finamente e riversata sulla striscia di terreno per essere usata come fertilizzante naturale.

Suggerimenti per la rasatura con pacciamatura:

• Eseguire regolarmente un taglio di 2 cm al massimo, per un'altezza dell'erba da 6 cm a 4 cm.
• Utilizzato una lama di taglio affiliata.
• Nonutilizzare il rasaerba sull'erba bagnata.
• Impostare il regime massimo del motore.
• Procedere esclusivamente al normale ritmo di lavoro.
• Pulire regolarmente il cuneo di pacciamatura, i lati interni dell'alloggiamento e la lama di rasatura.

Operazioni preliminari

6-1 Modifica per rasaerba per pacciamatura

AVVERTENZA: eseguire l'opération solo

quando il motore è completamente spento e la lama è ferma.

1. Sollevare il coperchio posteriore e rimuovere il sacco raccoglierba.
2. Spingere il cuneo di pacciamatura nel corso della macchina. Bloccare il cuneo di pacciamatura utilizzato il pulsante nell'apertura del corso. (Fig. 17, Fig. 18)
3. Abbassare nuovamente il coperchio posteriore. (Fig. 19)
4. Sollevare l'alletta laterale e rimuovere il canale di scarico laterale.

6-2 Reimpostazione per rasatura con scarico laterale

Eseguire l'operazione solo quando il motore è e lo e la macchina non sta tagliando.

1. Sollevare il coperchio posteriore e rimuovere il sacco raccoglierba.
2. Montaggio del cuneo di pacciamatura.
3. Sollevare laletta laterale per scaricamento laterale. (Fig. 20)
4. Montare il canale di scarico laterale per scaricamento laterale sul perno di supporto dell'aletta laterale. (Fig. 21)
5. Abbassare l'alletta laterale (l'alletta si trova sul canale di scarico laterale). (Fig. 22)

6-3 Rasatura con il sacco raccoglierba

Eseguire l'operazione solo quando il motore è tamente spento e la lama èferma.

Per eseguire la rasatura con il sacco raccoglierba, rimuovere il cuneo di pacciamatura e il canale di scarico per lo scaricamento laterale, quando montare il sacco raccoglierba.

1. Rimuovere il cuneo per pacciamatura.

2. Sollevare il coperchio posteriore e rimuovere il cuneo di pacciamatura.

3. Rimozione del canale di scarico laterale per scaricamento laterale.

4. Sollevare l'aletta laterale e rimuovere il canale di scarico laterale.

5. L'alemma laterale chiude automaticamente l'apertura di scaricamento sull'alloggiamento grazie alla forza della molla.

6. Pulire regolarmente l'alletta laterale e l'apertura di scaricamento dall'erba residua e delle incrostature di sporco.

7. Montaggio del sacco raccoglierba.

8. Per il montaggio: Sollevare il coperchio posteriore e attaccare il sacco raccoglierba nella parte posteriore del rasaerba.

9. Per la rimozione: afferrare e sollevare il coperchio posteriore, quando rimuovere il sacco raccoglierba.

7. ISTRUZIONI PER L'USO

7-1 PRIMA DELLA MESSA IN FUNZIONE

Rifornire il motore di benzina e olio come indicate nel manuale del motore in dotazione con il rasaerba. Leggere attendamente le istruzioni. (Fig. 23, Fig. 24, Fig. 25, Fig. 26)

AVVERTENZA: la benzina è altamente

inflammabile.

Conservare il carburante in contentitori progettati specificamente per lo stato scopo.

Eseguire il riformamento all'aperto, prima di avviare il motore, e non fumare durante il riformamento o nelle maneggia il carburante.

Non rimuovere il tappo del serbatoio di carburante e non aggiuungere benzina nelle motore è in funzione o se il motore è caldo.

In caso di fuoriuscite di benzina, non avviare il motore, ma allontanare la macchina dall'area della fuoriuscita ed evitare di create fonti di accensione fino alla completa dissipazione dei vapori della benzina.

Riapplicare correttamente i tappi del serbatoio di carburante e del contentatore.

Prima di inclinar il rasaerba per eseguire la manutenzione della lama o per drenare l'olio, rimuovere il carburante dal serbatoio.

AVVERTENZA: non riempire il serbatoio di

carburante in ambienti chiusi, con il motore in funzione o se non sono trascorsi almeno 15 minuti dall'ultimo utilizzato per consentire il raffreddamento del motore.

7-2 AVVIARE IL MOTORE E INNESTARE LA LAMA

1. L'unità è dotata di un mantice in gomma all'estremità della candela; assicurarsi che l'anello in metallo all'estremità del filo della candela (all'interno del mantice in gomma) sia serrato correttamente sulla punta in metallo della candela.
2. All'avvio a freddo del motore, portare la leva del dispositivo di avviamento nella posizione Per l'avvio a caldo e durante I'uso, portare la leva del dispositivo di avviamento nella posizione (Fig. 27)
3. Rimanendo dietro l'unità, afferrare l'impugnatura di commando del freno e tenerla contro l'impugnatura superiore, come migliorato nella Fig. 28.
4. Afferrare l'impugnatura di avviamento come migliorato nella Fig. 28 e tirarla rapidamente verso l'alto. Riportarla lentamente verso il bullone della guida della corda dopo l'avviamento del motore.
   Rilasciare l'impugnatura di commando del freno per spegnere il motore e fermare la lama.

Avviare attendamente il motore, attenendosi alle istruzioni e tenendo i piedi a distance alla lama.

Non inclinare il rasaerba durante l'avviamento del motore. Avviare il rasaerba su una superficie in piano, in cui non vi siano erba alta e ostacoli.

Tenere mani e piedi lontano delle parti in rotazione. Non avviare il motore rimanendo in piedi davanti all'apertura di scarico.

Durante I'uso, tenere saldamente l'impugnatura di commande del freno con entrambe le mani.
Note: durante I'uso, se si rilascia l'impugnatura di commande del freno, il motore si spegne e il rasaerba smette di funzionare.

AVVERTENZA! Per evitare qualsiasi avviamento

accidentale, il tosaerba è dotato di un freno del motore, che deve essere tirato indietro prima di poter avviare il motore. Quando la leva di lavoro del motore viene rilasciata, deve tornare sulla sua posizione iniziale e, a questo punto, il motore si spegne automaticamente.

Note: Freno del motore (impugnatura del freno): Usare la leva per fermare il motore. Quando si rilascia la leva, il motore e la lama si fermano automaticamente. Per rasare l'erba, tenera la leva sulla posizione di lavoro. Prima di cominciare a rasare l'erba, controllare diverse volte la leva di avviamento/arresto per accertarsi che funzioni correttamente. Accertarsi che la tensione del cavo ne permetta il funzionamento normale (ecisionhe non sua in alcun modo impigliato o attorcigliato).

7-4 PER SPEGNERE IL MOTORE

ATTENZIONE: la lama continua a ruotare per secondo dopo lo spegnimento del motore.

1. Rilasciare l'impugnatura di commande del freno per spegnere il motore e fermare la lama. (Fig. 29)
2. Per evitare l'avviamento accidentale dell'apparecchiatura incustodita, scollegare e collegare a terra il filo della candela, come indicato nel manuale del motore.

Afferrando l'impugnatura di controllo semovenza, il rasaerba avanzera automaticamente alla velocità di circa 3.6km / h (Fig. 30); rilasciendo l'impugnatura di semovenza, il rasaerba si fermera.

Per PM-4602 S3C, PM-5102 S3C

Il rasaerba è dotato di un sistema di regolazione della velocità che consente di regolare la velocità su 3 diversi regimi: da 3,0 km/h a 4,5 km/h.

Posizione "la velocità minima; Posizione "": la velocità massima. (Fig. 31)

Di seguito, la relativa procedura:

1. Rilasciare l'impugnatura di controllo semovenza fino a che il rasaerba non smette di avanzare.
2. Regalore la velocità sul regime desiderato. (Fig. 31)
3. Afferrare l'impugnatura di controllo semovenza per riprendere la rasatura. (Fig. 30)

ATTENZIONE: il rasaerba è progettato per l'erba di un normale prato domestico di altezza eriore ai 250 mm.

Non tentare di utilizzare su erba, asciutta o bagnata, particolarmente alta (ad esempio, foraggio) o su cumuli di foglie secche. I residui possono accumularsi sul corpo del rasaerba o venire a contatto con i gas di scarico del motore, con seguente pericololo di incendio.

7-6 PER MIGLIORI RISULTATI DURANTE LA RASATURA

Eliminare eventuali detriti dal prato. Assicurarsi che sul prato non siano presenti pietre, bastoni, fili o altri corpi estranei che potrebbero essere accidentallymente scagliati dal rasaerba in qualsiasi direzione, causando gravi infortuni all'opereatore e ad altre persone, nonché danni alle cose eagli oggetti circostanti. Non tagliare l'erba bagnata. Per una rasatura efficace, evitare di tagliare l'erba bagnata che tende adaderire alla parte inferiore del corpo della macchina, impedendo una corretta rasatura dell'erba tagliata. Non tagliare l'erba per più di 1/3 della sua lunghezza. La profundità di taglio consigliata per la rasatura è pars a 1/3 della lunghezza dell'erba. La velocità a terra deve essere regolata in modo che l'erba tagliata possa spargersi in modo uniforme sul prato. Per il taglio di erba particolarmente spessa potrebbe essere necessario utilizzato una delle velocità piùasse per ottenere una rasatura corretta. Durante la rasatura di erba lunga, potrebbe essere necessario tagliare il prato in due passaggi, abbassando la lama di un'alto terzo della lunghezza dell'erba per il secondo taglio e magari

procedendo in una direzione diversa rispetto al primo taglio. Sovrapporre leggermente il taglio ad agli passaggio per ripulire eventuali frammenti rimasti sul prato. Il rasaerba deve essere sempre utilizzato alla massima accelerazione per ottenere il taglio migliorie e consentire una rasatura efficace. Pulire la parte inferiore del corso della macchina. Pulire la parte inferiore del corpo di taglio dopo gli utilizzato per evitare accumuli d'erba che impedirebbero una pacciamatura corretta. Rasatura di foglie. Anche la rasatura delle foglie più risultarevantaggiosa per il prato. Durante quello tipo di rasatura, assicurarsi che le foglie siano asciutte e che lo strato sul prato non sia troppo spesso. Non attendere la caduta di tutte le foglie dagli alberi prima di esguire la rasatura.

AVVERTENZA: nel caso venisse colpito un

corpo estraneo, spegnere il motore, staccare il filo alla candela, ispezionare scrupolosamente il rasaerba alla ricerca di dati ed eventualmente riparare il danno prima di rimettere in funzione il rasaerba. Un'ecccessiva vibrazione del rasaerba durante l'uso è indice di dati. L'unità deve essere prontamente ispezionata e riparata.

7-7 SACCO RACCOGLIERBA

É presente un indicatore di livello in cima al sacco raccoglierba che alla se il sacco è vuoto o pieno (Fig. 32, Fig. 33):

-L'indicatore di livello si gonfia se il sacco non è pieno durante il movimento. (Fig. 33)
- Se il sacco è piano, l'indicatore scende; quando succeeds ciò, interrompere immediatamente il movimento e svuotare il sacco, assicurarsi che sua pulito e che la sua rete sia ventilata. (Fig. 32)

IMPORTANT

Se la posizione dell'apertura dell'indicatore è molto sporca, l'indicatore non si gonfia; in quello caso, pulire immediamente la posizione dell'apertura dell'indicatore.

7-8 CORPO

Il lato inferiore del corpo del rasaerba deve essere pulito\ dopo agli utilizzato per evitare l'accumulo di frammenti di erba, foglie, sporcizia e altri corpi estranei. Un accumULO di residui può portare alla ruggine e alla corrosione, impedendo una corretta pacciamatura. Il corpo può essere pulito inclinando il rasaerba e raschiandolo con un utensile adatto (assicurarsi che il filo della candela sia scollegato).

7-9 ISTRUZIONI PER LA REGOLAZIONE IN ALTEZZA

ATTENZIONE: non eseguire mai regolazioni sul

rasaerbaswanaaver prima spento il motore e scollegato il filo della candela.

ATTENZIONE: prima diambiare l'altezza di

rasatura, spegnere il rasaerba e scollegare il filo della candela.

Il rasaerba è dotato di una leva di regolazione in altezza centrale che consente di impostare 8 posizioni di altezza.

L'altezza (della lama al suolo) cui estere regolata da 25mm a 70~mm 8 posizioni di altezza). (Fig.34) La regolazione più bassa: 25mm (posizione 1), la regolazione più alta: 70~mm (posizione 8).

1. Spagnere il rasaerba e scollegare il filo della candela prima diambiare l'altezza di taglio della macchina.
2. La leva di regolazione in altezza centrale consente di impostare 8 diverse posizioni di altezza. (Fig. 34)

Per cancellare l'altezza di taglio, premere la leva di regolazione verso la ruota, alzandola o abbassandola all'altezza desiderata.

8. ISTRUZIONI PER LA MANUTENZIONE

CANDELA

Sostituire solo con candele originali. Per i migliori risultati, sostituire la candele agli 100 ore di funzionamento.

PASTIGLIE DEL FRENO

Far controllare e/o sostuire regolarmente le pastiglie del freno presso un Centro di Assistenza usingo soltanto ricambi genuini.

9. ISTRUZIONI PER LA LUBRIFICAZIONE

ATTENZIONE: SCOLLEGARE LA CANDELA

PRIMA DI ESEGUIDRE LA MANUTENZIONE.

1. RUOTE - Lubricare i cuscinetti a sfera di agli ruota almeno una volta per stagione, utilizzato un olio leggero.
2. MOTORE - Attenersi alle istruzioni per la lubrificazione nel manuale del motore.

10.PULIZIA

ATTENZIONE: non lavare il motore. L'acqua può

danneggiare il motore o contaminare l'impianto di combustione.

1. Pulire il corpo con un panno asciutto.
2. Lavare la parte inferiore del corpo inclinando il rasaerba in modo che la candela sia in alto.

10-1 Filtro Dell'ARIA DEL MOTORE

ATTENZIONE:evitare che sporcizia e polvere

ostruiscano l'elemento in gommapiuma del filtro dell'aria. Il filtro dell'aria del motore deve essere sottomosto a manutenzione (pulizia) agli 25 ore di rasatura normale. L'elemento in gommapiuma deve essere sottomosto a manutenzione periodica se il rasaerba è utilizzato in ambienti asciutti molto polverosi.

PER PULIRE IL Filtro DELL'ARIA

1. Rimuovere la vite. (Fig. 35 per PM-4602 S3C e PM-5102 S3C)
2. Rimuovere la manopola di blocco. (Fig. 36 per PM-462 C e PM-4602 SC)
3. Rimuovere il coperchio del filtr.
4. Lavare l'elemento filtrante in acqua e sapone. NON UTILIZZARE BENZINA!
5. Lasciare asciugare all'aria l'elemento filtrante.
6. Versare alcune gobce di olio SAE30 sul filtrin gommapiuma e strizzarlo bene per rimuovere l'olio in effesso.
7. Riapplicare il filtro.
8. Chiudere il coperchio del filtro.

NOTA: il filtering devesse sostituito se è sfilacciato, lacerato,danneggiato o se non puo essere pulito.

10-2 LAMA DI TAGLIO

ATTENZIONE: per evitare l'avvio accidentale del

motore, staccare e collegare a terra il filo della candela prima di intervenire sulla lama di taglio. Proteggere le mani utilizzando quanti spessi o stracci per afferrare le lame di taglio. Inclinare il rasaerba come specificato nel manuale del motore. Rimuovere il bullone esagonale e la rondella che fissano la lama e l'adattatore della lama all'albero a gomiti del motore. Rimuovere la lama e l'adattatore dall'albero a gomiti.

AVVERTENZA: ispezionare periodicamente

I'adattatore della lama per ricercare eventuali crepe, in particolare se è stato colpito un corpo estraneo. Sostituire se necessario.

Per i migliorari risultati lalama deve essere affilata. Per'affilare la lama è possibile rimuoverla e molare o limare il tagliente mantenendo il più POSSIBLE la smussatura originale. É particolaremente importante che agli tagliente riceva una molatura identica per evitare che la lama non sia bilanciata. Un'equilibratura errata della lama può comportare la comparsa di vibrazioni eccessive in grado di danneggiare il motore e il rasaerba. Bilanciare attendamente la lama dopo l'affilatura. L'equilibratura della lama può essere verificata bilanziandola su un cacciavite a manico rotondo. Rimuovere il metallo dal dato più pesante fino a ottener e equilibrio. (Fig. 37)

Prima di rimontare la lama e l'adattatore della lama sull'unità, lubrificare l'albero a gomiti del motore e la superficie interna dell'adattatore della lama con olio leggero. Inserire l'adattatore della lama sull'albero a gomiti. Vedere la Fig. 37. Posizionare la lama con il numero di componente rivolto nella direzione opposa rispetto all'adattatore. Allineare la rondella alla lama e inserire il bullone esagonale. Serrare il bullone esagonale alla coppia elencata di seguito.

10-3 COPPIA DI MONTAGGIO DELLA LAMA

Bullone centrale 40 Nm - 50 Nm, per garantire il funzionamento sicuro dell'unità. è necessario controllare periodicamente tutti i dadi e i bulloni per verificare che siano serrati correttamente.

A seguito di un uso prolongato, in particolare se il terreno è sabbioso, lalama si usura e perde la sua forma originale. L'efficienza di taglio si riduce ed è necessario sostituire lalama. Eseguire la sostituzione solo con una lamà approvata alla fabbrica. Eventuali danni derivanti da una condizione di aquilibrio della lamà non potranno essere imputati al produttore.

Per la sostituzione della lama, utilizzare il tipo originale indicato sulla lama stessa (DOLMAR 263001451 per PM-462 C/PM-4602 SC/PM-4602 S3C, DOLMAR 263002552 per PM-5102 S3C). Per ordinare la lama, rivolgersi al rivenditore di zona o contattare l'azienda, vedere copertina.

10-4 MOTORE

Consultare il manuale del motore per avere istruzioni sulla manutenzione del motore.

Eseguire la manutenzione dell'olio motore come indicate nel manuale del motore in dotazione con l'unità. Leggere e seguire attendamente le istruzioni.

In condizioni normali, eseguire la manutenzione del filtrò dell'aria come indicate nel manuale del motore.

Eseguire la pulizia agli poche ore in ambienti particolaremente polverosi. La riduzione delle prestazioni del motore e l'ingolfamento solitamente indicano la necessità di procedere alla manutenzione del filtrò dell'aria.

Per eseguire la manutenzione del filtro dell'aria, consultare il manuale del motore in dotazione con l'unità. Una volta per stagione è necessario pulire la candela e ripristinare il gap. Si consiglia di sostituire la candela all'inizio di agli stagione di rasatura; consultare il manuale del motore per conoscere il tipo di candela necessario e le specifiche sul gap.

Pulire regolaremente il motore con un panno o un pennello. Mantenere pulito l'impianto di raffreddamento (area di alloggiamo del soffiente) per consentire una corretta ventilazione, fondamentale per le prestazioni e la durata del motore. Rimuovere tutte l'erba, la sporcizia e i residiui combustibili dall'rea della marmitta.

11. ISTRUZIONI PER LA CONSERVAZIONE (FUORI STAGIONE)

Eseguire le operazioni indicate di seguito per preparare il rasaerba prima di riporlo.

1. Svuotare il serbatoio dopo l'ultima rasatura di stagione.
   a) Svuotare il serbatoio della benzina con una pompa aspirante.

ATTENZIONE: non svuotare il serbatoio della

benzina in ambienti chiusi, in prossimità di fiamme libere, ecc. Non fumare. I vapori della benzina posso sono causare incendi o esplosioni.

b) Avviare il motore e lasciarlo acceso fino a consumare tutte la benzina residua, facendolo entrare in stallo.
c) Staccare la candela. Versare da una lattina circa 20 ml d'olio nella camera di combustione. Azionare il motorino di avviamento per distribuire uniformmente l'olio nella camera di combustione. Sostituire la candela.

1. Pulire e ingrassare il rasaerba con attenzione, come detrito precedentamente nella sezione "ISTRUZIONI PER LA LUBRIFICAZIONE".
2. Ingrassare leggermente la lama per prevenir la corrosione.
3. Riporre il rasaerba in un luogo asciutto, pulito e al riparo dal gelo, fuori alla portata di persone non autorizzate.

ATTENZIONE: prima di riporre il rasaerba,

lasciar raffreddare completeness il motore.

NOTA:

• Durante la conservazione di qualsiasi tipo di apparecchiatura elettrica in un ambiente non ventilato o in una rimessa per materiali:
• Prendere le precauzioni necessarie per impedire la comparsa di ruggine sull'apparecchiatura. Rivestire l'apparecchiatura con un olio leggero o con del silicone, prestando particolare attenzione ai cavi e a tutte le parti in movimento.
• Evitare di piegare o attorcigliare i cavi.
• Se la corda di avviamento si stacco dalla guida della corda sull'impugnatura, scollegare e collegare a terra il filo della candela, premere l'impugnatura di controllo della lama ed estrarre lentamente la corda di avviamento dal motore. Inserire la corda di avviamento nel bullone della guida della corda sull'impugnatura.

Trasporto

Spagnere il motore e lasciarlo raffreddare. Staccare poi il filo della candela e svuotare il serbatoio della benzina secondo le istruzioni del manuale del motore. Accertarsi di non deformare o danneggiare la lama quando si spinge il rasaerba sopra degli ostacoli.

12.RISOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA	PROBABILE INTERVENTO RISOLUTIVO
Il motore non si avvia.	La leva di regolazione dell'acceleratore non è in posizione corretta per le condizioni dominanti.	Spostare la leva di regolazione dell'acceleratore nella posizione corretta.
	Il serbatoio di carburante è vuoto.	Riempire il serbatoio di carburante: consulire il MANUALE DEL MOTORE.
	Il filtrlo dell'aria è sporco.	Pulire il filtrlo dell'aria: consulire il MANUALE DEL MOTORE.
	La candela è allentata. Serrare la candela a 25-30 Nm.
	Il filo della candela è allentato o scollegato alla candela.	Collegare il filo della candela alla candela.
	Il gap della candela non è corretto.	Impostare il gap tra gli elettrodi su una distanza compresa tra 0,7 e 0,8 mm.
	La candela è difettosa.	Installare una candela nuova, con un'apertura corretta: consulire il MANUALE DEL MOTORE.
	Il carburatore è ingolfato dal carburante.	Rimuovere il filtrlo dell'aria e tirare la corda di avviamento in modo continuo fino a pulire il carburatore, quando insertire nuovamente il filtrlo dell'aria.
	Il modulo di accensione è difettioso.	Contattare l'addetto all'assistenza.
Il motore si avvia con dificoltà o perde potenza.	Nel serbatoio di carburante sono presenti sporcizia, acqua o residui stantii.	Drenare il carburante e pulire il serbatoio. Riempire il serbatoio con carburante nuovo.
	L'aperture di ventilazione nel tappo del serbatoio di carburante è ostruita.	Pulire o sostituire il tappo del serbatoio di carburante.
	Il filtrlo dell'aria è sporco. Pulire il filtrlo dell'aria.	dell'aria.
Il motore funziona in modo incostante.	La candela è difettosa.	Installare una candela nuova, con un'apertura corretta: consulire il MANUALE DEL MOTORE.
	Il gap della candela non è corretto.	Impostare il gap tra gli elettrodi su una distanza compresa tra 0,7 e 0,8 mm.
	Il filtrlo dell'aria è sporco.	Pulire il filtrlo dell'aria: consulire il MANUALE DEL MOTORE.
Il minimo del motore è insufficiente.	Il filtrlo dell'aria è sporco.	Pulire il filtrlo dell'aria: consulire il MANUALE DEL MOTORE.
	Le aperture di ventilazione nel pannello del motore sono ostruite.	Rimuovere i residui dalle aperture.
	Le alette di raffreddamento è le aperture di ventilazione molto l'alloggiamento del soffiante del motore sono bloccate.	Rimuovere i residui dalle alette di raffreddamento e delle aperture di ventilationazione.
Il motore salute a velocità elevate.	Il gap tra gli elettrodi della candela è troppo basso.	Impostare il gap tra gli elettrodi su una distanza compresa tra 0,7 e 0,8 mm.
Il motore si surriscalda.	Il flusso dell'aria di raffreddamento è limitato.	Rimuovere eventuali residui dalle aperture dei pannelli, dall'alloggiamento del soffiante e delle aperture di ventilationazione.
	La candela non è corretta.	Per PM-462 C/PM-4602 SC: Inserire una candela RJ19LMC con alette di raffreddamento sul motore. Per PM-4602 S3C/PM-5102 S3C: Inserire una candela QC12YC con le alette di raffreddamento sul motore.
Il rasaerba vibra in modo anomalo.	Il gruppo di taglio è allentato. Serrare la lama.
	Il gruppo di taglio è sbilanciatto. Equilibrare la lama.

13.AMBIENTE

Se dopo un uso prolongato fosse necessario sostituire la macchina, non gettarla nei rifiuti domestici ma smaltirla in maniera ecocompatibile.

Solo per i paesi europei

Dichiarazione di conformità CE

Makita dichiara che le macchine seguenti:

Denominazione della macchina: Rasaerba con motore a benzina

N. modello/Tipo: PM-462 C, PM-4602 SC, PM-4602 S3C,

PM-5102 S3C

Caratteristiche tecniche: vedere "4. DATI TECHNICI"

conformi alle seguenti direttive europee:

2004/108/CE, 2006/42/CE, 2000/14/CE e 2005/88/

CE

Sono fabbricate in conformità con le normative o documenti standardizzati seguenti:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

La documentazione tecnica conforme a 2006/42/CE è reperibile presso:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

La procedura di valutazione della conformità richiesta alla Direttiva 2000/14/CE è stata effettuata secondo quando specificato nell'allegato VI.

Ente competente:

TUV SUD Industrie Service GmbH

Westendstrasse 199, D-80686 München, Germania

Livello di potenza acustica misurato: 94,2 dB (A)

Livello di potenza acustica garantito: 96 dB (A)

PM-4602 S3C

Livello di potenza acustica misurato: 94,3 dB (A)

Livello di potenza acustica garantito: 96 dB (A)

PM-5102 S3C

Livello di potenza acustica misurato: 95,9 dB (A)

Livello di potenza acustica garantito: 98 dB (A)

22.8.2014

Yasushi Fukaya

Direttore

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

NEDERLANDS

Patarimai del mulciavimo:

Explicața vederii generale

Procedati in modul urmatar:
