PM5102 S3C - Sekačka na trávu DOLMAR - Bezplatný návod k obsluze

Typ produktu	Samohybná benzínová sekačka na trávu
Značka	Dolmar
Model	PM5102 S3C
Motor	B&S 750EX, ReadyStart, 161 cm³, 2,5 kW
Šířka záběru	510 mm
Nastavení výšky	8 poloh, 25 – 70 mm
Objem sběrného koše	65 l
Samopojízdnost	Ano, 3 rychlosti (3,0 – 4,5 km/h)
Hmotnost	38 kg
Objem palivové nádrže	1,0 l
Objem olejové nádrže	0,6 l
Zaručená hladina akustického výkonu	98 dB(A)
Vibrace (EN ISO 5395)	6,53 m/s² (K=1,5 m/s²)
Funkce sečení	Sběr do koše, mulčování, boční výhoz
Brzda motoru	Ano, okamžité zastavení při uvolnění rukojeti
Startování	Ruční startér
Údržba nože	Možnost ostření a výměny (ref. DOLMAR 263002552)
Čištění	Po každém použití vyčistit rám, vzduchový filtr je pratelný
Bezpečnost	Brzda nože, zajištění rukojeti, ochrana proti odletujícím předmětům
Zimní uskladnění	Vypustit palivo, vyčistit, naolejovat nůž
Normy	CE, EN ISO 5395, zaručená hladina akustického výkonu 98 dB(A)

Často kladené otázky - PM5102 S3C DOLMAR

Jak nastartovat sekačku Dolmar PM5102 S3C za studena?

Nastavte páčku sytiče do výchozí polohy (zavřeno). Držte brzdovou rukojeť proti řídítkům a poté prudce zatáhněte za startér. Jakmile motor naskočí, postupně otevřete sytič.

Jaká je minimální a maximální výška sečení?

Výška sečení je nastavitelná od 25 mm (poloha 1) do 70 mm (poloha 8) pomocí centrální páčky. Nízké polohy použijte pro krátký střih, vysoké pro delší trávník.

Jak přepnout do režimu mulčování?

Zastavte motor a nůž. Vyjměte sběrný koš, poté zasuňte mulčovací klín do rámu a zajistěte jej tlačítkem. Zavřete zadní kryt. Tráva bude jemně posekána a vrácena na zem.

Jak použít boční výhoz?

Zastavte motor. Zvedněte boční klapku, nasaďte boční výhoz na opěrný čep a klapku sklopte. Pokud je nasazen mulčovací klín, vyjměte jej. Tráva bude vyhazována do strany.

Jakou rychlost pojezdu zvolit pro samojízdnou sekačku?

Model PM5102 S3C má 3 rychlosti (3,0 až 4,5 km/h). Pomalou rychlost použijte pro intenzivní sečení nebo hustou trávu, nejvyšší pro lehké sečení na rovném terénu.

Jak udržovat nůž sekačky?

Odpojte zapalovací svíčku. Nakloňte sekačku, vyjměte šroub a podložku. Nabruste nůž při zachování původního úhlu, poté jej vyvažte na šroubováku. Namontujte a utáhněte na 40-50 Nm. Pokud je opotřebovaný, vyměňte (ref. DOLMAR 263002552).

Co dělat, když sekačka nadměrně vibruje?

Okamžitě zastavte motor a odpojte svíčku. Zkontrolujte, zda je nůž správně utažen a vyvážen. Nevyvážený nebo poškozený nůž může způsobovat vibrace. V případě potřeby jej vyměňte.

Jak vyčistit vzduchový filtr?

Po 25 hodinách provozu nebo v prašném prostředí sejměte kryt filtru, vyjměte pěnový prvek, umyjte jej v mýdlové vodě (ne benzínu), osušte a poté nasákněte několika kapkami oleje SAE30. Složte zpět.

Jak připravit sekačku na zimní uskladnění?

Vypusťte palivovou nádrž, poté nechte motor běžet, dokud se nezastaví. Vyjměte svíčku, nalijte 20 ml oleje do spalovací komory, zatáhněte za startér, vraťte svíčku. Vyčistěte a namažte součásti, uložte na suchém a mrazuvzdorném místě.

Kde sehnat náhradní díly pro Dolmar PM5102 S3C?

Kontaktujte svého prodejce Dolmar nebo poprodejní servis. Originální díly (nůž, filtr, svíčka atd.) jsou k dispozici pod čísly uvedenými v návodu. Vždy používejte doporučené díly z bezpečnostních důvodů.

NÁVOD K OBSLUZE PM5102 S3C DOLMAR

Vezmite, prosím, do Úváhy, Že naše zariadenie nie je určcene na použivanie v komerčných, podnikatelských Či priemyselnéch aplíkáciách. Naša záruka strát platnost, ak sa toto zariadenie použije na komerçné, podnikatelské alebo priemyselné Či ekvivalentné účely.

Preciàtje si návod na obsluhu.

Zabrante pristupu okolostojacich.

Viac pozornosti venujte rukam a noham obsluhy, aby ste predisi poraneniam.

Palivo je hor'ave; zabrante pristupu ohna.
Palivo nepridavajte, kad motor bezi.

Jedovaté vypary; neprevádkujte v interiéri.

Vymente chybné tlmiče.

Model PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Typ motora	Séria B&S 675EX, ReadyStart	Séria B&S 675EX, ReadyStart	Séria B&S 750EX, ReadyStart	Séria B&S 750EX, ReadyStart
S vlastnám pohonom Nie Áno Áno Áno
Zdvihový objem motora 190 cm	3	190 cm3	161 cm3	161 cm3
Menovitý vykon	2,5 kW	2,5 kW	2,5 kW	2,5 kW
Šírka Čepele	460 mm	460 mm	460 mm	510 mm
Menovité otáčky	2800/min.	2800/min.	2800/min.	2800/min.
Objem palivovej nádrže	1,0 I	1,0 I	1,0 I	1,0 I
Objem olejovej nádrže	0,6 I	0,6 I	0,6 I	0,6 I
Objem lapača trávy	60 I	60 I	60 I	65 I
Čistá hmotnost'	31,5 kg	34 kg	35 kg	38 kg
Nastavenie výšky	25 – 70 mm,8 nastavení	25 – 70 mm,8 nastavení	25 – 70 mm,8 nastavení	25 – 70 mm,8 nastavení

	PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Zaručená ćuroweš akustického výkonu na mieste obshluhy (podťa EN ISO 5395-1 Príloha F a EN ISO 5395-2, EN ISO 4871)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Meraná ćuroweš akustického výkonu Zaručená ćuroweš akustického výkonu (podťa 2000/14/ES)	94,2 dB (A) K=1,95 dB (A)	94,2 dB (A) K=1,95 dB (A)	94,3 dB (A) K=1,80 dB (A)	95,9 dB (A) K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibráriace (podťa EN ISO 5395-1 Príloha G a EN ISO 5395-2)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTAZ

5-1 MONTAZ SKLAPACEJ RUKOVÄTI

1. Montáz: Zdvihnite zadné kryt a zahákJte lapac trávy na zadné stranu kosáčky. (Obr. 12, Obr. 13, Obr. 14)
2. Demontáz: Uchopte a zdvihnite zadný kryt a snímtelapač trávy.

5-4 RUKOVÄT STARTÉRA

Presunte rukovat' startera od motora k vodiacemu prvku lanka. (Obr. 15)

5-5 VYSKA REZU

Pokial chcete pačku uvolnít z ozubenia, vyviţe na štu tlak smerom von. Vyško nastavte posunutim pačky dopredu alebo dozadu. (Obr. 16 a Článok 7-9)

6. FUNKCIE

Štandardnu funkciu tychto kosaciek možno prisposobit' v závislosti na učele používania:

Z kosacky so zadnym zberanim na:

1. mulčovaciu kosačku alebo

2. kosačku s bočnám vyprázdnovaním.

Co je mulčovanie?

1. Demontáž mulčovacieho klina.
   -ZdvihniTE zadny kry a demontujte mulcovaci klin.
2. Demontáž bočného vyprázděnovacieho kanála pre bočné vyprázděnovanie.
   -Zdvihnite bocnu klapku a demontujte bocny vyprzdnovaci kanal.
3. B o Čná klapka pomocou pruziny automaticky zatvara vyprázdnovaci otvor na skrini.

4. Bočné klapku a vyprázdnovaci otvor pravidelne Čistite od zvyškov trávy a zachytenej špiny.

5. Namontujte lapac travy.

6. Montáz: Zdviñnite zadný kryt a zahákujte lapac trávy na zadné stranu kosačky.

7. Demontáž: Uchopte a zdvihnite zadný kryt a smínte lapacé trávy.

7. POKNY NA PREVÁDZKU

7-1 PRED NASTARTOVANIM

Motor prevadzkujte v spojenis benzinom a olejom podlaPokynov uvedenych v samostatnom nadvode na obsluhu motora, ktory je prilozeny k vasej kosacke. Pokyny si starostlivo precitaje. (Obr. 23, Obr. 24, Obr. 25, Obr. 26)

VYSTRAHA: Benzin je velmi hor'avy.

Palivo skladujte v kontajneroch spezialne navrhnutych na tento učel.

Palivo doplajte iba v exteriér i pred spustenim motora; poças doplania ani manipulacia s palivom nefajcite. Uzaver palivovej nadrze nesnimajte a benzin nedolievajte nikdy poças chodu motora alebo ke'd je motor horuci.

Pokial dojde k Rozliatiu benzinu, nepokusajte sa nastartovat motor, ale stroj preneste do dostatočnej vzdialenosti od miesta Rozliatia a zabrante vzniku zdroja zapálenia, a to az dokial sa benzinové vypary nerozptúlia. Vsetky uzávery palivovych nadži a nadži na palivo bezpečne nasadte naspat.

Pred obratenim kosačky sciel'm udžržby Čepele alebo vypustenia oleja, vypustite z nádrže palivo.

Kosačka je vybavená systémom nastavenia rychlosti, ktorym dokázete nastavit 3 rychlosti v rozsahu 3,0 km/h až 4,5 km/h.

Poloha, poloha pre najpomalsi pohyb; Poloha

poloha pre najrchylejsi pohyb. (Obr. 31)

Vykonajte to nasledujucim sposobom:

1. Uvol'nite rukovat' ovladania vlastneho pohonu, a to dokial' sa kosačka nebude pohybovat dopredu.
2. Nastavte vami požadovanú správnu rychlost'. (Obr. 31)
3. Uchopte rukovat' ovladania vlastného pohonu aPokračujte v koseni. (Obr. 30)

Vyšku (Čepej od zeme) možno nastavit od 25 mm do 70 mm (8 poloh nastavení vyšky). (Obr. 34)

Najnizsia poloha: 25 mm (poloha 1), majvyssie.
nastavenie: 70~mm (poloha 8).

1. Pred vykonanim zmeny vysky kosenia zastavte kosačku a odpojte drôt zapalovacej sviečky.
2. Centralna pacha nastavenia vysshky ponuka 8 roznych vysshkovych poloh. (Obr. 34)

Pokial' chcete zmenit vysku rezu, stlachte paacku.
nastavenia smerom ku kolesu a posunte nahor alebo.
nodol na zvolenu vysku.

8. POKNY PRE UDRZBU

ZAPAL'OVACIA SVIECKA

1. Po poslednom koseni v rámcisezony vyprázdnite nádrž.
   a) Palivovu nadrž vyprázdnite pomocou sacieho Čerpadla.

UPOZORNENIE: Benzín nevypúst'ajte v

Pokial' chcete po dlhodobom pouzivaní stroja stoj vymenit' za iny, nevyhadzujte ho do domového opadu, ale ho zneškodnite environnementáline bezpečnám spôsobom.

Len pre krajiny Europy

Vyhlasenie o zhode so smernicami Europskeho spolocenstva

Spolocnost' Makita vyhlasuje, ze nasledujuce zariadenie:

Oznacenie zariadenia: Benzinová kosačka
Č. modelu/typ: PM-462 C, PM-4602 SC, PM-4602 S3C, PM-5102 S3C

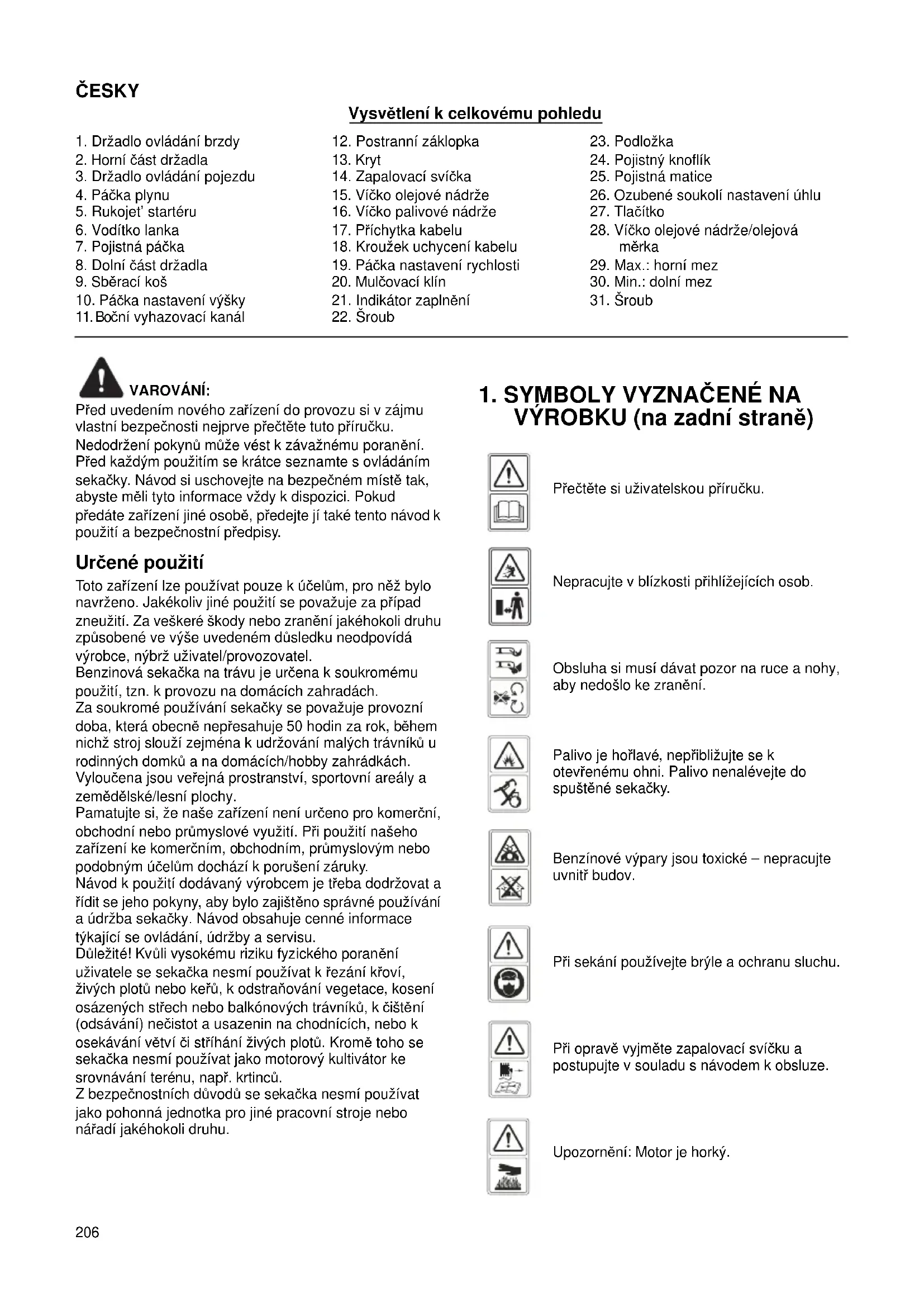

Vysvétlení k celkovému pohledu

1. Drzadlo ovladani brzdy
2. Horní Část držadla
3. Držadlo ovladání pojezdu
4. Páčka plynu
5. Rukojet'startereu
6. Voditko Ianka
7. Pojistná páčka
8. Dolni ccast drzadla
9. Sberaci kos
10. Páčka nastavení výšky

11. Boční vyhazováci kanál

12. Postranní záklopka

13. Kryt
14. Zapalováč svicka
15. Víčko olejovné nadrže
16. Víčko palivové nádrže
17. Prichytka kabelu
18. Kroužek uchycení kabelu
19. Páčka nastavení rychlosti
20. Mulčovaci klin
21. Indikator zapnéni

22. Sroub

23. Podložka

24. Pojistny knoflik
25. Pojistná matice
26. Ozubené soukoli nastavení uhlu
27. Tlačítko
28. Včko olejové nádrže/olejová měrka
29. Max.: horní mez
30. Min.: dolní mez
31. Sroub

VAROVÁNÍ:

Prid uvedenim nového zařizení do provozu si v zájmu vastní bezpečnosti nejprve prečte tuto priručku. NedodrženiPokynúMZe věst k závažnému poraněni. Prid každým použitím se krátce seznámte s ovladáním sekačky. Návod si uschovejte na bezpečnémisté tak, abyste měli tyto informace vždyk dispozici. Pokud prédáte zařizení jiné osobě, predejejí takéndo tento námov k použiti a bezpečnostní prédpisy.

Urcené pouzití

Toto zařeni lze používat pouze k učelum, pro než bylo navrženo. Jakékoliv jiné použiti se považuje za pripad zneužiti. Za veškeré skody nebo zraněni jakéhokoli druhu zpúsobene ve vyše uvedeném dusledku neodpovidá vyrobce, nýbrž uživotel/provozovatel.

Benzinová sekačka na trávu je určena k soukromému použití, tzn. k provozu na domácích zahradách. Za soukromé používání sekačky se považuje provozní doba, která obecně nepresahuje 50 hodin za rok, během nichž stroj slouží zejměna k udržoványí malých trávník u rodinnych domkù a na domácích/hobby zahrákach. Vyloučena jsou veřejné prostranstvi, sportovní areály a zeméděské/lesní plochy.

Pamatujte si, ze nase zarizeni neni urceno pro komercni, obchodni nebo prumyslove vyuziti. Pri pouziti naheho zarizeni ke komercnim, obchodnim, prumyslovym nebo podobnym ucelum dochazi k poruseni zarukey. Navod k pouziti dodavany vyrobcem je treba dodržovat a rridit se jeho Pokyny, aby bylo zajisteno spravné pouzivani a udrzba sekacky. Navod obsahuje cenne informace tykajici se ovladani, udrzby a servisu.

Dulezite! Kvuli vysokemu riziku fyzickho poraneni uizatele se sekacka nesmi pouzivat k rezani krovi, zivych plotu nebo keru, k odstraovani vegetace, koseni osazenych strech nebo balkonovych travniku, k cisteni (odsavani) necistot a usazenin na chodnicich, nebo k osekavani vetvi ci strihani zivych plotu. Krome toho se sekacka nesmi pouzivat jak motorovy kultivator ke srovnavani terenu, napr. krtincu.

Z bezpečnostnich dūvodu se sekačka nesmí používat\ jako pohonna Jednotka pro jiné pracovní stroje nebo\ náradí jakéhokoli druhu.

1. SYMBOLY VYZNAÇENE NA VYROBKAU (na zadni straně)

Prcte ste uzivatelskou prruku.

Nepracujte v blízkosti prihíjejících osob.

Obsluha si musi davat pozor na ruce a nohy,
aby nedoslo ke zraneni.

Benzinové vypary jsou toxické – nepracujte uvnitrud budov.

Pri sékaní používejte brýle a ochranu sluchu.

Pri opravě vyjměte zapalovaci svíčku a postupujte v souladu s námodem k obšluge.

Upozorneni: Motor je horky.

2. VŠEOBECNÁ BEZPEČNOSTNI PRAVIDLA

VAROVANI: Pri praci s zafrzenim pohanenymcim motorem je vzdy tbreba dodržovat zakladniostnipopatfen (vcetne niz e uvedenych).

Zamezite tak nebezpeci vázneho zraneni ci poskozeni zarizení. Pred prací se zarizením si prečte te veškeréPokyny a uchovejte je pro pozdějsi vyuzití.

VAROVÁNÍ: Pri provozu tohoto zařízení vzníká

elettromagnetickole. Toto pole muze za urcicych okolnosti ruist cinnost aktivnich ci pasivnich lekaarskych implantatu. Osobam s lekaerskymi implantaty proto v zajmu omezeni nebezpeci vizneho poskozeni zdravnebo i smrtnelnoho urazu doporučujeme, aby se prd pouzivanim tohoto zařizeni poradily s lekaem nebo vyrobcem prislušného implantatu.

Pruprava

• Pečlive ši prěctětePokyny. Obeznamte se s ovladacími privky a správným používaním zařizení. Naučte se rychle vypínat motor.

• Sekacku na travu pouziveje pouze k urceny ucelum, cili k sekani a sberu travy. Jakekoli jine vyuziti muze byt nebezpecné a muze vest k poskozeni zaizeni. Priklady nespravnego pouzivani mimo jine zahrnuji i nasledujici cinnosti:

• prévázení osob, dětí āzviţa na zařizení,
  -vození se na zarizeni,

• používáni zařizení k tahání ātlacení břemen,
• používáni zařizení ke sběru listí ā odstěpkú,
• použivani zarizení k orezávani trávníknebo k sekani jiné nez travní vegetace,
• využívání zařizení vice než Jednou osobou,

• používání nože na jin'ych než travnatych plochách.

• Nikdy nedovolte, aby sekacku obshluvaly deti nebo osoby neobeznámene s temito pokyny. Věk obšluhy muže být omezenmistními predpisy.

• Seka Čku na trávu nikdy nepoužívejte v následujících situácích:

• v blízkostiODY, zvlástépak deti a domácich mazlíčkú,

• jestlize užíváte léky nebo látky ovlivnující rychlost reakci a koncentraci.

• Pamatujte, ze za nebody nebo vystaveni nebezpeci jin'ych osob a jejich majetku opovidá obsluha ci uživatel.

• Obsluha musi absolvovat rădné zaškolení v použivani, serizovani a ovladání stroje, včetné zakázanych operaci.

Příprava

P ri sekani vzdy noste pevno obuv a dlouhe kalhoty. Se zarizenim nepracujte naboso ani v otevrenych sandalech.
- Pečlive ši prohlédněte mistro, kde budete se zařazením pracovat, odstraťve věskere preyděty (např. kameny, hráčky, klacky a dráty), které by sekačka mohla odmrstit.
- VAROVÁNÍ - benzín je vysoce hořlavý.

• palivo skladujte v nádobach specialné navrženych pro tento učel,
• palivo doplñujte pouze venku a pri teto Činnosti nekurte,
  palivo doplnejte pred spustenim motoru. jestlize je sekačka spustěné neboPokud je motor horny, nikdy nesnimejte vicko palivové nadrzej ani nedoplnejte palivo.
• pri Rozlití benzínu se nepokousejte nastartovat motor, ale presunte zařizení z mista politého benzínem a pred odpařením paliva deje t pozor, abyste nezpúsobili jeho vzniceni,

• pevné zaśroubujte vichko nadrzej i vichko nadoby s palivem.

• Pokud je vadny tlumic, vyměnte jej.
  P reprác vždy vizualné zkontrolujte, zda není opotbrebený Či poskozený sekaci nž, šrouby nože a sekaci sestava. Opotbrebený Či poskozený nž se šrouby vyměnujte v celé sade, abyste zachovali vyvä Zenost.

• Pravidelné kontrolujte rădou funkci vsech uzáveru startupánia kontrlnéch prvku prítomnosti obssluhy.

Provoz

• Nespoustějte motor v omezenych prostorach, kde se mohou shromaždovat nebezpečné zplodiny oxidu uhelnateho.
• Stroj nepoužívejte,Pokud jste unaveni, nemočni nebo pod vliévem alkoholu Či návykovych látek.
• Varováni! Sekačku nepoužívejte,Pokud existujnebezpeci zásahu bleskem.
• Doporucije se omezit dobu provozu, aby se minimalizovalo nebezpeci hluku a vibraci.
• Davejte pozor,Pokud sekačku používáte na svazich a povliz prohlubni, prikopu ci naspu.
• Sekejte pouze za Denniho svetla nebo pri dobrém umelém osvětlení.
• Se zarizenim nepracujtePokudmznovmokrétrave.
• Pri práci ve svahu vždy dávejte pozor, kam šlapete.
  Krachejte -nikdy nebehejte.
  S kolovymi sekackami pojízděje prí sekání po
  vn vrstevnicích svahu, nikdy nahoru a dolú.
• Pri zmeñesmeru ve svahu budte mimoárdne opatrní.
  Nesekeje v priliš strmych svazich.
• Budte mimoradne opatni pri otaceni nebo tahaní sekáčky směrem k sobě.
• Pri nutosti nakloneni sekacky kvuli transportu s prejizdenim jinych nez travnatych ploch a pri transportu sekacky na pracoviste a z pracoviste vypnete motor pohanjeći nuz (noze).
• Nikdy nepracujte se sekačkou s vadinými kryty nebo se sejmutým bezpečnostnim zarifiznéím, například bez krytu vyhazovaciho kanálu nebo bez sberacího koše.
• Upozorneni: Sekačka se nésmí používat bez nasazeného koše na trávu nebo bez samouzavirác záklopy nasazené na vyhazovaci kanál.
• N e m Čěnte nastavení rególatoru motoru a motor nepřětežujte vysokými otáčkami.
• Neupravujte ani nezasahujte do jakéhokoli uzavřeného nastavení pro regulaci otáček motoru.
• Do bezpečnostnich prvkú ani funkci sekáčky se nésmízasahovat ani je vyřazovat.

• Pred spustěním motoru vypněte věsechny spojky nožú a pohonu.

• Motor startujte opatrne podlePokynu a s nohama v dostatečné vzdálenosti od noze (nožú).

• Pri spousteni motoru sekačku nenaklapějte.
• Motor nespoustějte, jestlěe stojíte prěd vyhazovacím kanálem.
• Do blízkosti nebo pod rotujici díly nestrkejte ruce ani nohy. Vždy se zdržujte mimo dosah otvoru pro bočni vyhoz.

• Pokud je motor v chodu, sekačku nikdy nezvedejte a neprenášejte.
  V nasledujicich situacich vypnete motor, odpojte kabel zapalovaci svicky, ujistete se, zda se vsechny pohyblive dily zcela zastavily a u modelu vybavenych klicem vyjmete klic:

• prd uvolnovanim zablokovani nebo pri uvolnovani upaneho vyhazovaciho kanalu,

• prêd kontrolou, Čištěním nebo pracemi na sekačce,
• po kontaktu s cizorodym prédmetem. Sekacku zkontrolujte, zda není poskozená a préd opětovnám spustěné m a pracovním vyuzitím provedte prípadnou opravu,
• jestlizě sekacka začne neobvýkle vibrovat (proved'te okamžitou kontrolu).

V následujicich situacich vypněte motor, odpoje kabel zapalovaci svícky, ujistěte se, zda se vsechny pohyblíve díly zcela zastavily, a u modelu vybavenych kličem vyjměte klič:

• kdykoli se od sekačky vzdálite,

• prd doplnovanim paliva.

• P rī vypinání motoru uberte plyn a jestlize je motor vybaven uzaviracim ventilem, uzavřete po skončeni sekání prívod paliva.

Udrzba a skladovani

Vsechny matice, srouby a vruty udrzujte dotazené - zajistfte tak bezpecnou provozushopnost zaifeni.
Z a rizeni s benzinem v nadrz i nikdy neukladeje v budovach, kde se mohou vypary dostat do kontaktu s otevrenym ohnem ci jiskrami.
- P Čred uložením v jakémkoli krytu ponechte motor vychladnout; Čpred uskladnéím sekačku vycistěte a provedte její udřžbu.
V rámci omezení nebezpečí vzniku požáru udržujte motor, tlumic, prostor akumulátoru a masto skladování benzínu cisté a beze zbytkú trávy, listí ci nadbytečného maziva.
- Casto kontrolutje sberaci kos, zda není opotbrebený Či poskozený.
V rámci zajistěné bezpečnosti poškozené díly vyměnte.
V pripadé nutnosti vypusteni palivové nadrze pracujte venku.
- Pri nesprávné udrzbe, použivání neodpovídajćich nahradnich dilu nebo odebrání Č upravě bezpečnostních prvků muže dojít k poškození sekačky a váznému zraněné obsluhy.
Používejte pouze nože a náhradní díly doporu Čené výrobcem. Při použítí neoriginalné náhradnídīlú muže dojít k poskození stroje a poraněné obšluhy. Sekačku udržujte v dobřém provozuschopné stavu
- Pokud prvek k zastaveni noze nefunguje, požádeje o pomoc servisni středisko.

• Pokud je nutné se zařizením manipulovat, zvedat je, transportovat ānaklanět, je nutné vždy dodržovat následujíci opatřeni:

• používejte silné pracovní rukavice,

• zarizení drzte v mistech umoznujících bezpečné
  úchop a vezměte v uvahu hmotnost zarizení
  rozložení váhy,

• podle hmotnosti zařizení a charakteristik prévažejíciho vozidla a mista určeni cis odběru angažujte pri manipulaci vice osob.

• Pri transportu zařizení pevně privážte lany ārtežy.

VAROVÁNÍ: Nedotýkejte se rotujíciho noze.

VAROVÁNÍ: Palivo doplùnjute v dobre větraném

prostoru a s vypnutym motorem.

3. POIS SOUÇÁSTÍ (obr. 1, obr. 2, obr. 3, obr. 4)

Dalsi soucasti

A: Klic na zapalovac svichu

4. TECHNICKÁ DATA

Model PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Typ motoru	Rada B&S 675EX, ReadyStart	Rada B&S 675EX, ReadyStart	Rada B&S 750EX, ReadyStart	Rada B&S 750EX, ReadyStart
S pojezdem Ne Ano Ano Ano
Zdvihový objem motoru 190 cm	3	190 cm³	161 cm³	161 cm³
Jmenovitý vykon	2,5 kW	2,5 kW	2,5 kW	2,5 kW
Délka nože	460 mm	460 mm	460 mm	510 mm
Jmenovité otáčky	2 800/min	2 800/min	2 800/min	2 800/min
Objem palivové nádrže	1,0 I	1,0 I	1,0 I	1,0 I
Objem olejové nádrže	0,6 I	0,6 I	0,6 I	0,6 I
Objem sběracího koše	60 I	60 I	60 I	65 I
Čistá hmotnost	31,5 kg	34 kg	35 kg	38 kg
Výškové nastavení	25 – 70 mm, 8 poloh	25 – 70 mm, 8 poloh	25 – 70 mm, 8 poloh	25 – 70 mm, 8 poloh

	PM-462 C PM-4602 SC PM-4602 S3C PM-5102 S3C
Zaručená úroveř akustického výkonu na mISTě obsluhy (Podle normy EN ISO 5395-1 Annex F & EN ISO 5395-2, EN ISO 4871)	83,5 dB (A) (K=3 dB (A))	83,5 dB (A) (K=3 dB (A))	83,9 dB (A) (K=3 dB (A))	85,7 dB (A) (K=3 dB (A))
Naměřená hladina akustického výkonu	94,2 dB (A) K=1,95 dB (A)	94,2 dB (A) K=1,95 dB (A)	94,3 dB (A) K=1,80 dB (A)	95,9 dB (A) K=2,16 dB (A)
Zaručená hladina akustického výkonu (Podle směrnice 2000/14/ES)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibrace (Podle normy EN ISO 5395-1 Annex G & EN ISO 5395-2)	6,58 m/s2K=1,5 m/s2	6,58 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTAZ

5-1 MONTAZ SKLÁPÉCÍHO DRZADLA

1. Dolni ccast drzadla upevnete pomoci sroubu, podlozkya pojistneho knofliku ke konzole drzadla (obr. 5).
2. Zvednutim dvou pojistnych pacek spoje hornia dolni ccast drzadla (obr. 6).
3. Zatlačením na pojistné páčky zajistěte držadla v provozní poloze (obl. 7).
4. Vhodným klicem upravte pojistnou maticí silu prītlaku (obr. 8).
5. Kabel umistete k tyci drzadla. Prichytte jej kolem stredu dolni casti drzadla prichytkou kabelu a ujistete se, zda je uchycen kolem vnejsi strany drzadla (obr. 9,OCR.10). Jinak by mohlo dojit ke skripnuti kabelu otevrefinim ci zavrefinim zadniho krytu.

5-2 NASTAVENI VHODNÉHO UHLU

1) Odklopením uvolněte pojistnou páčku.
2) Natáčením horní Časti držadla v ozubeněm soukoli nastavení uhlu nastavte vchodné úhel v rozmézi -15° až 15° (3 polohy: -15°/0°/15°) podle obr. 11.
3) Zatlačením na pojistné páčky zajistěte spojení dolní a horní Časti držadel.

5-3 NASAZENÍ A SEJMUTÍ SBÉRACÍHOKOŠE

1. Nasazení: Zvedněte zadní kryt a sběrací kos zahákněte za zadní Část sekáčky (obr. 12, obr. 13, obr. 14).
2. Sejmuti: Uchopte a zvednete zadni kryt a pak sberacikossejmte.

5-4 RUKOJEŠ STARTÉRU

Zatlačenim směrem ven uvolněte páčku ze zářezu.
Přesunutím páčky směrem vpred nebo zpět nastavte vyšku (obr. 16 a odstave 7-9).

6. FUNKCE

Tyto sekačky lze podle účelu použiti upravit tak, aby kromě své normáni funkce plnily i jiné úkoly: Ze sekačky se zadnim vyhozem muže byt:

1. mulcovaci sekačka nebo
2. sekačka s bočním vyhozem.

Co je mulčováni?

Při mulčováni se tráva nejprve usekne a pak se po jemné Rozsekání vrací na travnik jako přirodní hnojivo.

• Pravidelné sekejte max. 2 cm z trávy vysoké 6 až 4 cm.
  -Pouzivejte ostry sekaci nuz.
• Nesekejte mokrou travu.
• Nastavte max. otáčky motoru.
• Sekejte pouze v tempu chüze.
• Pravidelné Čistěte mulčovaci klin, vnitřné stranu plástě sekačky a sekací nž.

Uvedeni do provozu

6-1 Uprava na mulcovaci sekačku

VAROVÁNÍ: Pracujte pouze s vypnutým

motorem a sekacin nozem v necinosti.

1. Zvedněte zadní kryt a vyjměte sberaci koš.
2. Mulcovaci klin zatlačte do krytu. Mulcovaci klin zajistěte tlacitkem v otvoru krytu (obr. 17, obr. 18).
3. Zadni kryt spustte zpet dolu (obr. 19).
4. Zvedněte postranní záklopku a vyjměte bočnévyhazováci kanál.

6-2 Uprava zpět na sekačku s bočním výhozem

Tuto operaci provadějte pouze se zastaveným

motorem i sekacin nozem!

1. Zvedněte zadní kryt a vyjměte sběrací koš.
2. Nasadte mulcovaci klin.
3. Zvedněte postranní záklopku pro bočné výhoz (obr. 20).
4. Na opěrný Čep postranní záklopy nasadte bočné výhazovaci kanál pro bočné vyhoz trávy (obl. 21).
5. Postranní záklopku spustte dolú - záklopka leží na bočním vyhazovácim kanálu (obl. 22).

6-3 Sekáni se sběracím kǒsem

1. Pracujte pouze s vypnutym motorem a, om nozem v necinnosti.

Chcete-li pri sekani travy pouzit sberaci kos, vyjmete mulcovaci klin, suntjeve vhyazovaci kanal pro bocni vyhoz a nasadte sberaci kos.

1. Vyjměte mulčovaci klin.
2. Zvedněte zadní kryt a vyjměte mulčovací klin.
3. Demontáž vyhazovaciho kanálu pro bočné vyhoz.
4. Zvedněte postranní záklopku a vyjměte bočnévyhazováci kanál.
5. Sila pruziny postranní záklopy otvor pro boční vyhoz v plásti automaticicky uzavře.

6. Postranní záklopku a otvor pro bočné vyhoz praviděně Čistěte od zbytku trávy a nečistot.

7. Nasazení sběracího koše.

8. Nasazení: Zvedněte zadní kryt a sberácí kos zahákněte za zadní cást sekáčky.

9. Sejmuti: Uchopte a zvedneite zadni kryt a pak sberaci koš sejměte.

7. NÁVOD K OBSLUZE

7-1 NEZ ZACNETE

PodlePokynu v samostatne priruce k motoru dodanek sekaace naplnte nadrze motoru benzinem a olejem. Peclive si prectetePokyny (obr.23,obr.24,obr.25, obr.26).

VAROVÁNÍ: Benzín je vysoce hořlavý.

Palivo skladujte v nádobach specialně navrženych pro tento učel.

Benzin doplujte pouze venku pred spustenim motoru a pri doplnovani ci manipulaci s palivem nekufte.

Jestlize je sekačka spustěné na neboPokud je motor horky, nikdy nesnimejte vico kalivové nadrzej ani nedoplůjte palivo.

Při Rozlití benzínu se nepokoušejte nastartovat motor, ale presunte zařízení z mista politého benzínem a préd odpařením paliva deje pozor, abyste nezpúsobili跟他 vzniceni.

Pevne zaśroubujte víčko nádrže i víčko nádoby s palivem.
Pred sklopením sekáčky za učelem udžby nože Či vypustěné oleje vyprázdněte palivovou nádrž.

VAROVÁNÍ: Palivovou nádrž nikdy nenaplůjtě. audov, se spustěným motorem ani prěd

vychladnutim motoru po uplynuti alespon 15 minut po vypnuti.

7-2 SPUŠTěNI MOTORU A ZAHÁJENÍ SEKÁNÍ

1. Zařizení je vybaveno pryzovou prachovkou
   pretaženou prěs konec zapalovaci svíčky. Ujistěte se,
   zda je kovové očko na konci kabelu zapalovaci svíčky
   (uvnitr pryžové prachovky) pevně nasazeno na
   kovovém konci zapalovaci svíčky.
2. Pri startovani studeného motoru prepněte páčku plynu do polohy, Pri startovani tepého motoru a za provozu prepněte páčku plynu do polohy (obr. 27).
3. Postavte k zadni strane sekacky, uchopte drzadlo ovladani brzdy a pritisknete jej k horni casti drzadla tak, jak je znazorneno na obr. 28.
4. Uchopte rukojet'startemu podle obr.28 a rychle za ni zatahnete. Po nastartovani motoru vrat'te rukojet' pomalu ke sgrubu voditka lanka.

Chcete-li vypnout motor a zastavit nuž, uvolněte držadlo ovládání brzdy.

Motor startujte opatme podlePokynu a s nohama v dostatecnvzdalenosti od noze.

Pri spousteni motoru sekacku nenaklapejte. Sekacku startujte na rovné plose bez vysoke travy ci prekazek.

Nepriblizujte ruce ani nohy k rotujicim dlum. Motor nespoustejte, jestlze stojite pred otvorem vyhazovaciho kanalu.

7-3 PRACOVNI POSTUPY

Bēhem provozu oběma rukama pevně pridržujte držadlo ovládání brzdy.

Poznámka: Pri provozu se po uvolnéni držadla ovladnébrzdy motor zastavá a sekčka prestane pracovat.

VAROVÁNÍ! Aby nedoslo k nechtěnému startu,

sekačka je vybavena motorovou brzdou, ktera se musi préd nastotováním motoru pritáhnout. Pri uvolnéni páky ovládání motoru se páka musí vrátit do své výchozí polohy, v niz se motor automatický vypne.

Poznámka: Motorová brzda (držadlo ovladání brzdy):

Paku pouzijte k zastaveni motoru. Kdyz paacku uvolnite, motor a nuz se zastav automaticicky. Chcete-li sekat, paku pridrujte v pracovni poloze. Pred zahajenim sekani paku spusteni/zastaveni nekolikrat zkontrolujte, abyste se uistili, ze pracuje spravné. Ovebre si, ze se napinaci lanko pohybuje plynule (tzn. nijak nevazne ani neni zkroucen).

7-4 VYPNUTIMOTORU

UPOZORNÉNÍ: Po vypnutí motoru se núž jestě

několik vterín otáči.

1. Chcete-li vypnout motor a zastavit nuž, uvolnéte držadlo ovládání brzdy (obr. 29).
2. Náhodnému spustěni zařizení bez dozoru zamezité odpojením a uzemnéím kabelu zapalovaci svicky tak, jak je uvedeno v samostatné mámovodu k obsluzemotoru.

7-5 SPOJKA POJEZDU

Model PM-4602 SC

Pritáhněte držadlo ovládání pojezdu a sekačka se automatický Rozjede vpřed rychlostí zhruba 3,6 km/h (obr. 30). jestlěze držadlo ovládání pojezdu pustíte, pojezd sekačky se zastaví.

Modely PM-4602 S3C,PM-5102 S3C

Sekacka je vybavena systémem nastavovani rychlosti se 3 rychlostmi (od 3,0km / h do 4,5km / h)

Poloha, "jejpomalejsi nastaveni; poloha, "nejrychlejsi nastaveni (obr. 31).

Postupujte následovné:

1. Uvolenim držadla ovladání pojezdu zastavte pojezd sekačky.
2. Nastavite prislu-snou pozadovanou rychlost (obr. 31).
3. Přitáhnutím držadla ovládání pojezdu uvedte sekačku do pohybu (obr. 30).

UPOZORNÉNÍ: Sekačka je navržena k sekáni

bězních trávníku vysokích maximálne 250 mm.

Nepokouseje se sekat mimoRADne vysokou a suchou cimokrou travu (napr. pastviny) ani hromadySucheho listi. V krytu sekacky se muze usazovat drn nebo muze dojit ke kontaktu s vyfukem motoru, coz prdstavujnebezpeci vzniku pozaru.

7-6 JAK DOSAHNOUT NEJLEPSICH VYSLEDKU PRI SEKÁNI

Vycistete travnik. Ujistete se, zda nejsou travve kameny, klacky, draty ci jine cizorode predmety, jez by mohly byt sekackou nechtene odmrsteny jakymkoli smerem a mohly tak zpusobit vazne zraneni obluhy ci jinych osob, anebo skody na majetku a okolnich objektech. Nesekeje mokrou travu. Pri efektivnim sekani neni vchodne sekat mokrou travu, jez ma tendenci ulpivat na vnitri strane krytu, kde zamezuje spravnemu sekani kousku travy. Nesekeje vice nez 1/3 delky travy. Doporučujeme sekat 1/3 vyšky travy. Rychlost je treba prižpúsobit tak, aby se posekaná trava rovnoměrně Rozptylila po travniku. Pri zvlasté naročném sekani husté travy muzebyt nutné vyuzit co nejpomalejši rychlost, abyste dosahli cisteho a kvalitniho vysledku. Pri sekani dlouhé travy bude pravděpodobné tbreba sekat travnik ve dvou fázich se spustěním noze o dalsí 1/3 delky travy pro druhý střih a zfrejmě i sekani z jineho sméru nez v predchoźí fazi. Dukladnému vysekání cele plochy travniku rovné napomúžete mirnám prěkrytim pásu pri zaédem pruchodu. Sekacku je treba používat vždy s plném plynem, cimž dosahnete nejlepšího střihu a docilite maximální efektivity sekani. Vycistete spodní stranu krytu. Po zaédem použiti zabezpečte vycistění spodní strany krytu sekácky, abyste zamezili hromaděné travy, jez by branila spravnému mulčovány. Sekáni listí. Pro trávní můze byt prospěsné i sekáni listí. Pri sekáni listí se ujistěte, zda je listí SUCHá zda na travniku nelezí v príliš silné vrstě. Se sekáím necekejete, až ze stromů opadá vsechno listí.

VAROVÁNÍ: Jestliže narazíte na cizorodý

předmět, vypněte motor. Odpojte kabel od zapalovací svicky, sekačku dūkladné prohlédněte, zda nedoslo k jejímu poskození a před opětovným spustěním a uvedením do provozu ji nechte opravit. Prilisné vibrace sekačky za provozu jsou známkou poskození. Zařízení je třeba neprodlěné prohlédnout a opravit.

7-7 SBERACI KOS

Na horní straně sberacího koš je umistěn indikátor zaplněnéř, jenž naznáčuje, zda je sberaci kos prázdný Či plné (obr. 32, obr. 33):

• Vestlizhe sberaci kos neni plny, indicator zakleni se pri sekani nafoukne (obr. 33).
• Pri naplneni koš indicator splaskne - jestlje k tomu dojde, pristante ihned sekat, sberaci koš vyprázdněte, ujistěte se, zda je Čižća a zda je sítovina prodysná (obr. 32).

DULEZITE

Jestlize je umisteni otvoru indicatoru silne zneciistene, indicator se nenafoukne - takovem pripade umisti ne otvoru indicatoru ihned vycistete.

7-8 KRYT

Spodni stranu krytu sekacky je tbreba po kaźdem použit yvčistit, aby se zamezilo hromaděné kouskú travy, listí, nečistot atd. Nahromaděné drt vyvoláva korozi, narusuje povrch a muže zamezit správnému mulčování. Kryt lze očistit nakloněním sekacky a oskrabáním nečistot

vhodným nastrojem (ujistěte se, zda je odpojen kabel zapalovací svíčky).

UPOZORNÉNI: Nikdy neprovádejte Žádné

nastavovani sekačky bez predchozinho vypnuti motoru a odpojení kabelu zapalovaci svicky.

UPOZORNENI: Predzměnou vyškyPokosu

vypněte sekačku a odpojte kabel zapalovací svíčky.

Sekačka je vybavena páčkou centránlího nastavení výšky, jež nabíci celkem 8 výškovych poloh.

Vysku (noze od zeme) lze nastavit v Rozmezi od 25 do 70 mm (8 vyskovych poloh) (obr.34).

Nejniží poloha: 25 mm (poloha 1), nejvyší poloha:

70 mm (poloha 8).

1. Pred zmenou vyskyPokosu vypnete sekačku a odpojte kabel zapalovac svicky.
2. Páčka centralího nastavení výšky nabízi 8 rúzních výškovych poloh (obr. 34).

Jestlize chcete vyskuPokosu zmenit, stla cate nastavovacipakcu smerek ke kolu a presunte ji nahoru nebo dolu do pozadované vysky.

8. POKNY K UDRŽBě

ZAPALOVACI SVICKA

Používejte pouze origináni nahradní zapalovací svěčky. K dosaženi nejlepšich vysledků vyměnte zapalovací svěčku po každych 100 hodinách práce.

BRZDOVE DESTICKY

V servisu si nechte pravidelné kontrolovat nebo menit brzdové desticky motoru. K vymene lze použit pouze origináni díly.

9. POKNY K MAZÁNÍ

UPOZORNÉNÍ: PRED PROVÁDENÍM UDRŽBY

ODPOJTE ZAPALOVACI SVICKU.

1. KOLA - nejmène jegnou za sezonu namaze olejem kulicková loziska v kaźdem kole.
2. MOTOR -Pokyny k mazani naleznete v prirucce k motoru.

10.CIstENI

UPOZORNENi: Na motor nestrikejte hadici.

Voda muze poskodit motor nebo znečistit palivovy systém.
1. Kryt otirejte suchou tkaninou.
2. Hadici muzete oplachnout spodni kryt po nakloneni sekačky tak, aby byla zapalovaci svíčka nahore.

10-1 VZDUCHOVY FILTR MOTORU

UPOZORNENI: Nedovolte, aby se pěnová vložka

vzduchového filtru ucpala nečistotami Či prachem.

Vzduchovy filtr motoru je tbreba vycistit po 25 hodinach bezného provozu. Pokud sekačku používáte v suchych a prasnych podminkach, je tbreba pěnovou vložku pravidelné cistit.

CISTENI VZDUCHOVÉHO FILTRU

1. Vyjměte šroup (obr. 35 pro modely PM-4602 S3C a PM-5102 S3C)
2. Sejměte pojistné knoflík. (obr. 36 pro modely PM-462 C a PM-4602 SC).
3. Sejměte kryt filtru.
4. Filtracni vlozku vyperte v mydlové vode.

NEPOUZIVEJTE BENZIN!

1. Filtracni vlozku vysuste.
2. Na pěnový filtr kápněte několík kapek oleje SAE30 a pevnám stisknutím odstraťe všechen prebytečné olej.
3. Filtr namontujte zpe†.
4. Uzavfete kryt filtru.

POZNÁMKA: Filtr vyměnte,Pokud je prodřený, opotřebený,poškozený nebo pokud jej nelze vyčistit

10-2 SEKACÍ NÜZ

UPOZORNÉNÍ: Pred provádením prací na

sekacim nozi se ujistete, zda jste odpojili a uzemnili zapalovaci svicku, abyste zamezili nahodnemu spusteni motoru. Pri kontaktu se sekacim nozem si chrante ruce silnymi rukavicemi nebo pouzijte hadr. Sekacku naklonte podlePokynu v samostatne priruce k motoru.

Odmontujte sroub se sestihrannou hlavou a podlozku pridrujici nuz s adaplerem noze na hrideli motoru. Z hridele sejmete nuz a adaptor.

VAROVANI: Adaptér noze pravidelné kontrolujte, na praskliny - zvlastěPokud narazite na cizorodý. V pripadě nutnosti jej vyměnte.

K dosaženi nejlepsich vysledku je zapotrebí osterreich noze. Núz mužete po vyjmutí naostřit broušením āi opilováním ostři s co nejpresnéjsím zachovámim puvodního zkosení. Pri broušeni je mimořadné duležité odebrat z kaźdeho ostři stejné množství materiálu, abyste uchovali vyvä Zenost noze. Nesprávně vyvä Zený nuž bude priliš vibrovat a muze pripadné poskodit motor i sekačku. Po naostřeni zajistěte pečlivé vyvä Zení noze. Vyvä Zenost noze mužete zkontrolovat nasazením na kuláť drik šroubováku. Z těžsí strany odebírejte material, až docílite rovnoměného vyvä Zení (obr. 37).

Před namontovámínože s prišlustrým adaptérem zpět do Jednotky namazte hřidel motoru a vnitří plochu adaptéru nože olejem. Na hřidel namontujte adapté rnoze, viz obr. 37. Nuz umistěte cislem dlu směrem od adaptéru. Na noži vyrovnejte podložku a namontujte sroub se šestihrannou hlavou. Sroub se šestihrannou hlavou dotáhněte nizé uvedeným momentarily.

10-3 UTAHOVACÍ MOMENT PřI MONTÁZI NOŽE

Stredový šroub 40 Nm – 50 Nm, k zajistěné bezpečného provozu zařazení. Správné.dotženi vsech matic a šroubů musí být pravidelné kontrolovANO.

Po dlouhodobëjsim používani, zvlástě v podminkách s prasnou pudou, dojde k opotbrebení noze a určité ztrátě puvodního tvaru. Omezi se efektivita sekání a nuž budetreba vyměit. Nuž nahradte pouze schvaleným továrním vyrobkem. Vyrobce nenese odpovědnost za možné škody zpusobene nevyvä Zeností noze.

Pri yvmene je nutne pouzit originni dil s oznaenim na nozi (DOLMAR 263001451 pro modely PM-462 C/ PM-4602 SC/PM-4602 S3C, DOLMAR 263002552 pro model PM-5102 S3C). Pokud si chcete nuž objednat, obr'te se na mistniho prodejce nebo zavolejte do nasi spolecnosti (viz titulni stranka).

10-4 MOTOR

Pokyny k udrzbě motoru naleznete v samostatné príručce k motoru.

Vymenu motorovohe oleje provadje podlePokynu v samostatne prirucek motoru dodanek sekacce. Pokyny si prectete a peclive podle nich postupujte.

Za normalnich podminek cistete vzduchovy filtr podlePokynu v samostatne priruce k motoru.

V mimo(radne praśnych podminkach Čistěte filtr vždy po několika hodinach. Slabý vykon a prěsycováni motoru obvkykle naznačují nutnost provedeni udřžby vžduchového filtru.

Při cisětění vžduchového filtru nahlédněte do samostatné príručky k motoru príbalené k sekacce.

Jednou zasezónu je tbreba yvčistit zapalovací svicku a seridit mezeru mezi elektrodami. Na zaćatkusezony doporučujeme provest vymenu zapalovací svicky.

Motor pravidelné cistete tkaninou nebo kartacem.
Chladici system (oblast plasteventilatoru) udrzujte v
cistote, abyste zajstili spravnou cirkulaci vduchu, jez je
nezbytna ke spravnemu vykonu a dlouhé zivotnosti
motoru. Z oblasti tlumiče odstraţe vsechnu travo,
nečistoty a hořlavou drt.

11. POKNY KE SKLADOVÁNÍ (MIMO SEZÓNU)

V rámci pripravy sekačky ke skladování je zapotrebrí provest následující kroky.

uzavrenych prostorach, v blizkosti otevreného ohne atd. Nekurite! Benzinové vypary mohou zpusobit vybuch Či požár.

b) Spustte motor a nechte jej bežet, dokud nespotrebuje vsechen zbyvajici benzín a nezastáve.

c) Vyśroubujte zapalovaci svíčku. Do spalovaci komory nalije olejnickou pržblžné 20 ml oleje. Zatażemí za starterz zajistěte rovnomérné promazání spalovaci komory. Zaśroubujte zpět zapalovaci svíčku.

1. Sekacku pečíve očistěte a promažte podle popisu v Časti „POKNY K MAZÁNÍ".
2. K zamezeni vzniku koroze osetrete tenkou vrstvou maziva i sekaci nuz.
3. Sekacku uskladnete mimo dosah neopravněnych osob na suchém a cistém misté chráněnémpred mrazem.

UPOZORNENI: Pred uskladnenim sekačky musi

motor zcela vychladnout.

POZNÁMKA:

• Pri skladovani jakehokoli typu motorového zařizení v nedostatečné větranych skladovacích prostorech postupujte nasledovné:
• Věnujte pěci ochrané zařizení proti korozi. Zařizení namažte olejem cisilikonem - zvlástě pak lanka a pohyblíve díly.
• Dejte pozor, abyste lanka nezohybali a nezkroutili.
• Gestlize se lanko startéru vyvlékne z vodítka lanka na držadle, odpojte a uzemnéte zapalovaci svíčku, pritáhněte držadlo ovládání noze a pomalu zatáhněte za startovaci lanko směrem od motoru. Startovaci lanko provlečte ke šroubu vodítku lanka na držadle.

Transport

Zastavte motor a nechte ho vychladnout. Poté odpojte kabel zapalovaci svicky a vyprázdněte palivovou nádrž podlePokynu v prirucek motoru. Dejte pozor, abyste pri tlačeni sekačky prsesprekážky neohnuli ci jinak neposkodili sekací nuz.

12.ODSTRANOVI PROBLEMU

PROBLEM	PRAVDěPODOBNÁ PřÍČINA	NÁPRAVA
MotorNSTartuje.	Páčka plynu není vzhledem kaktuálím podminkám ve správnépoloze.	Páčku plynu prěsuñte do správné polohy.
	Palivová nádrž je prázdné.	Naplťne nádrž palivem: viz PřÍRUČKA K MOTORU.
	Znečištěná vložka vzduchového filtru.	Výčistěte vložku vzduchového filtru: viz PřÍRUČKA K MOTORU.
	Povolená zapalovaci svíčka.	Zapalovaci svíčku dotáhněte momentem25-30 Nm.
	Kabel zapalovaci svíčky je uvolněné nebo odpojený od svíčky.	Na svíčku nasadte kabel zapalovaci svíčky.
	Nesprávná vzdálenost elektrodzapalovaci svíčky.	Nastavte vzdálenost elektrod na 0,7 až 0,8 mm.
	Vadné zapalovaci svíčka.	Namontujte novou svíčku se správně nastavenouvzdálenosti elektrod: viz PřÍRUČKA K MOTORU.
	Karburátor je přesycený palivem.	Výjměte vložku vzduchového filtru, taháním za lanko startéru vyprázdnéte karburátor a vložku filtru nasadte zpět.
	Závada modulu zapalování. Oblaţte	se na zástupce servisu.
Startoványí motoru je obtízené nebo motor ztráci vykon.	Nečistota, voda nebo zvětrále palivo v nádrži.	Vypustte palivo a vyčistěte nádrž. Nádrž naplětečistým a Čerstvym palivem.
	Ucpaný ventiláčné otvor ve víčkopalivóvé nádrže.	Otvor vyčistěte nebo vyměné víčko palivové nádrže.
	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru.
Motor pracuje nepravidelně.	Vadné zapalovaci svíčka.	Namontujte novou svíčku se správně nastavenouvzdálenosti elektrod: viz PřÍRUČKA K MOTORU.
	Nesprávná vzdálenost elektrodzapalovaci svíčky.	Nastavte vzdálenost elektrod na 0,7 až 0,8 mm.
	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru: viz PřÍRUČKA K MOTORU.
Chybný volnoběh motoru.	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru: viz PřÍRUČKA K MOTORU.
	Ucpané vzduchové štěrbiny v krytutmotoru.	Štěrbiny vyčistěte od nečistot.
	Ucpaná chladíci Žeba a vzduchovékanálky pod plástěm ventilátoru motoru.	Odstraťne nečistoty z chladících zebera a vzduchovych kanálkù.
Motor ve vysokých otáčkachynechává.	Přilíš malá mezera mezi elektrodami zapalovaci svíčky.	Nastavte vzdálenost elektrod na 0,7 až 0,8 mm.
Motor se přehřívá.	Omezený prútok chladicího vzduchu.	Odstraťne veškeré nečistoty ze štěbrin v krytu,plástě ventilátoru a vzduchovych kanálkù.
	Nesprávná zapalovaci svíčka.	Modely PM-462 C/PM-4602 SC: Do motorunamontujte zapalovaci svíčku RJ19LMC a chladíczebra.Modely PM-4602 S3C/PM-5102 S3C: Do moturunamontujte zapalovaci svíčku QC12YC a chladíczebra.
Sekačka nezvykle vibruje.	Uvolněné sekací sestava.	Dotáhněte núž.
	Nevyväžné sekací sestava. Vyvažte	núž.

13.OCHRANA ZIVOTNIHO PROSTREDI

Bude-li nutno zařizení po delšim používání vyměnit, nevyhazujte jej do domovního opdadu, ale zajistěte jeho bezpečnou ekologickou likvidaci.

Pouze pro evropské zem

ES prohlášeni o shodě

Společnost Makita prohlasuje, ze následujíci stroj(e):

Popis zarizeni: Benzinová sekacka na travu

C. modelu/typ: PM-462 C, PM-4602 SC, PM-4602 S3C,

PM-5102 S3C

Technické udaje: Viz cást „4. TECHNICKÁ DATA"

a vyhovujne nasledujicim evropskym smernicim:

Jsou vyrobeny v souladus následujícimi normami nebo standardizoványi Dokumenty:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

Technicky protokol odpovidajici smernici 2006/42/ES je k dispozici na adrese:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

Postup posuzován shody vyžadovaný směrnici 2000/14/

Identifikacni cislo: 0036

PM-462 C, PM-4602 SC

Naměrěna hladina akustického vykonu: 94,2 dB (A)

Zaručena hladina akustického vykonu: 96 dB (A)

PM-4602 S3C

Naměrěna hladina akustického vykonu: 94,3 dB (A)

Zaručena hladina akustického vykonu: 96 dB (A)

PM-5102 S3C

Naměrěna hladina akustického vykonu: 95,9 dB (A)

Zaručená hladina akustického vykonu: 98 dB (A)

22.8.2014

Yasushi Fukaya

Reditel

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie
