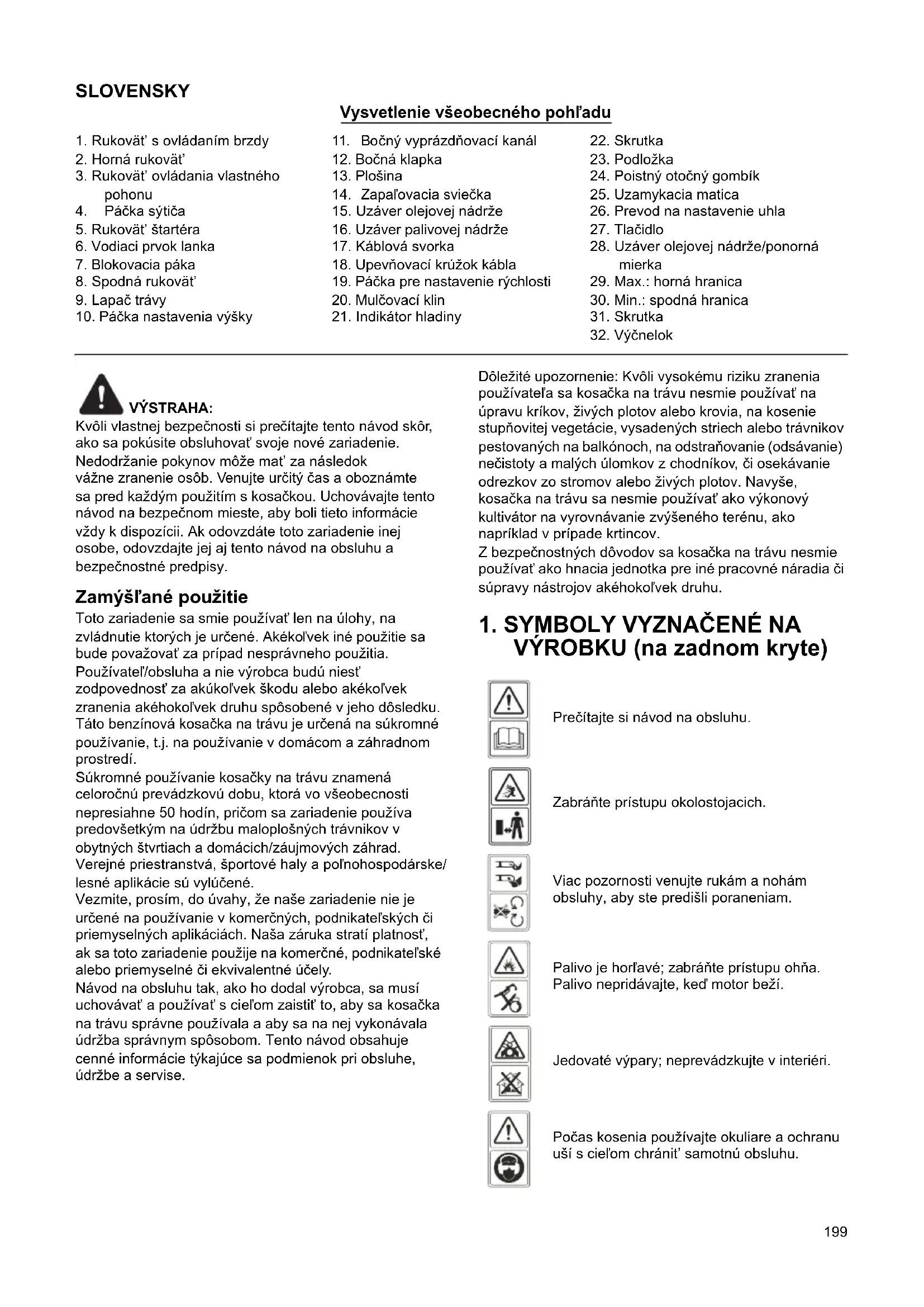

NÁVOD NA OBSLUHU PM462R DOLMAR

Vysvetlenie všeobecného pohladu

1. Rukovat's ovladanim brzdy
2. Horná rukovat
3. Rukovat' ovladania vlastného pohonu
4. Páčka sýtiča
5. Rukovat' startéra
6. Vodiaci prvok lanka
7. Blokovacia páka
8. Spodná rukováť
9. Lapac travy

10. Páčka nastavenia výšky

11. Bočný vyprážděnováci kanál

12. Bočná klapka
13. Plośina
14. Zapalovacia sviecka
15. Uzáver olejovej nádrze
16. Uzáver palivovej nádrze
17. Káblóva svorka
18. Upevnovaci kruzok kábla
19. Páčka pre nastavenie rychlosti
20. Mulčovaci klin

21. Indikator hladiny

22. Skrutka

23. Podložka
24. Poistny otočné gombík
25. Uzamykacia matica
26. Prevod na nastavenie uhla
27. Tlaucidlo
28. Uzáver olejovej nádrže/ponorná mierka
29. Max.: horná hranica
30. Min.: spodná hranica
31. Skrutka
32. Výčnelok

VYSTRAHA:

Kvoli vlastnej bezpečnosti si prečitajte tento námod skôr, aka saPokúsite obsluhovat svoje nové zariadenie. Nedodržanie použitím kosačkou. Uchovávajte tento námod na bezpečnom miesto, aby boli tieto informácie vždy k dispozicii. Ak odovzdáte toto zariadenie injel osobe, odovzdajte jej aj tento námod na obsluhu a bezpečnostné predpisy.

Zamyslané pouzitie

Toto zariadenie sa smie používat' len na ulohy, na
zvládnutie ktorych je určené. Akékol'vek iné použitie sa
bude povazovat' za pripad nesprávneho použitia.
Používat' /obsluha a nie vyrobca budú niest
zodpovednost' za akúkol'vek škodu alebo akékol'vek
zranenia akéhokol'vek druhu spôsobené v jeho dősledku.
Tato benzínová kosačka na trávu je určená na sukromné
používanie, t.j. na používanie v domácom a záhradnom
prostrefé.

Sukromné použivanie kosacky na trávu znaméná celorocné prevadzkovú dobu, ktorá vo vseobecnosti nepresiahne 50 hodín, pričom sa zariadenie použiva predovsetkým na udžbru maloplošnéch travnikov v obytnych stvrtiach a domácich/záujmovych zahrad. Verejné priestranstva, sportové haly a polnohospodárske/ lesné aplikácie su vylucené.

Vezmite, prosim, do uvahy, ze naše zariadenie nie je určene na použivanie v komerčnych, podnikatel'skych Či priemyselnych aplikáciach. Naša záruka strati platnost, ak sa toto zariadenie použije na komerčné, podnikatel'ské alebo priemyselné Či ekvivalentné účely.

Návod na obsluhu tak, ako ho dodal výrobca, sa musi uchovávat' a používat's cielom zaistit to, aby sa kosačka na trám v správné používala a aby sa na nej vykonávala udrzba správnym spôsobom. Tento námod obsahuje cenné informácie týkajúce sa podmienok pri obsluhe, udrzbe a servise.

Doležite upozornenie: Kvjoli vysokému riziku zranenia použivateša sa kosačka na travu nesmie používat na upravu krikov,Živych plotov alebo krovia,na kosenie stipnovitej vegetácie, vysadenych streich alebo trávnikov pestovaných na balkónoch, na odstražovanie (odsávanie) nečistoty a malých ulomkov z chodnikov,ci osekávanie odrezkov zo stromov alebo Živych plotov. Navyse, kosačka na travu sa nesmie používat'ako vykonovy kultivátor na vyrovnávanie zvyşeneho terenu, ako například v pripad ektincov.

Z bezpečnostnych dovodov sa kosačka na trávu nesmie používat' ak o hnacia Jednotka pre iné pracovné náradia cisupravy nastrojov akéhokol'vek druhu.

1. SYMBOLY VYZNAÇENE NA VÍROBKU (na zadnom kryte)

Precitajte si navod na obsluhu.

Zabrante pristupu okolostojacich.

Viac pozornosti venujte rukam a noham obsluhy, aby ste predisi poraneniam.

Palivo je hor'ave; zabrante pristupu ohna.
Palivo nepridavajte, kad motor bezi.

Jedovaté vypary; neprevádzkujte v interiéri.

Pochas kosenia pouzivajte okuliare a ochranu u'scielomchrani'samotnu obsluhu.

Pocas vykonávania oprav demontujte zapalovaciu sviečku a následne vykonajte opravu podla navodu na obsluhu.

VYSTRAHA: Pri použivaní benzínového náradia

je nutné vždy dodržiavat' základné bezpečnostné opatrenia s ciefom znižit riziko váznych osobnych poraneni a/alebo poskodenia jegnotky. Vsetky tieto pokyny si prećitajte pred prevádkovaním tejto jegnotka a tieto pokyny uschovajte pre moznú potrebu v budúcnosti.

VYSTRAHA: Toto strojné zariadenie počas svojej

prevádzky produktu je elektromagnetické pole. Toto pole moze v niedortych pripadoch ovplyvnovat cinnosf aktivnych alebo pasívnych zdravotných implantátov. Aby sa znižilo riziko váznych alebo smrteñných urazov, odporúcame osobám, ktoré používajú zdravotné implantátу, aby sa pred prevádkovaním tohto strojného zariadenia poradili so svojim lekarom alebo s vyrobcom zdravotného implantátu.

Zaškolenie

TietoPokynysi dokladne precitajte.Oboznamte sa s ovladačmi a spravnym použivanim zariadenia. Naučte sa rychlo zastavit motor.
Kosacku používajte len na učel, na ktorý bola navrhnutá, a to na kosenie a zber trávy. Akékol'vek iné použitie moze mat' za následok poškodenie stroja. Priklady nasprávnho použitia možu zahrnať, ale nie su obmedzené len na:

• prepravu osob, detí alebo zvierat na stroji;
  -prepravu inymstrojom;
• použivanie stroja na t'ahanie alebo tlacenie nákladov;
• použivanie stroja na zber LISTIA alebo ulomkov;
• použivanie stroja na strihanieŽivych plotov alebo na kosenie inj vegetácie než trávy;
• použivanie stroja viac než jakou osobou;

• použivanie Čepele na inych než trávnatych povrchoch.

• Nikdy nedovolte, aby deti alebo osoby, ktoré neboli oboznámene s tymito tokynmi použivali kosačku. Miestne nariadenia možu obmedzovat' vek obsluhy.
  Kosaa ckunikdy nepouzivajte:

• ak stoja v blizkosti osoby, hlavne deti alebo zvierata;

• ak obsluha požila liek alebo látky, ktoré možu znižit' jej schopnost' reagovat' a sustredit' sa.

Berte do uvahy, ze obsluha alebo pouzivatej je zodpovednzya nehody alebo rizika vzniknuvsie vo vzt'ahu k ostatnym osobam alebo k ich majetku.

• Obsluha musi absolvovat' zodpovedajuce skolenie tykajuce sa pouzivania, nastavovania a obsluhy tohto zariadenia, vratane zakazanych ukonov.

Priprava

• P o ās kosenia vždy použivajte pevnú obuv a dlhé nohavice. Zariadenie neobsluhujte,Pokial' ste bosí alebo máte sandále.

• Dōkladne skontrolujte miesto používania zariadenia a odstránte věsétky predmety, ako su kamene, hráčky, palice a dróty, ktoré by zariadenie mohlo vymršit.
  VYSTRAHA - benzin je ve'lmi hor'avy.

• palivo skladujte v nadobach spezialne navrhnutych na tento učel;

• palivo doplajte v exteriéri a poças doplania paliva nefajcite;
• palivo doplñajte pred našartovaním motora. Nikdy nesnímajte uzáver palivovej nádrže ani nepridávajte benzín,Pokial' motor beží,aleboPokial' je motor horúci;
  -Pokial dojde k Rozliatiu benzinu,nepokusajte sa našartovat' motor, ale stroj preneste do dostatočnej vzdialenosti od miesta Rozliatia a zabrante vzniku zdroja zapálenia, a to až dokial sa benzinové vypary nerozptylia;
• uzáver palivovej nádrze a nádoby bezpečné nasadte naspat'.

Vymene chybné tlmiče.
Pred používaním vždy vizuálne skontrolujte a presveděte sa,Že Čepele, skrutky Čepelí a montážna dostava rezného náradia nie su opotrebované alebo poskodené. Aby ste zachovali vyväženie, vymieñajte naraz celú dostavu opotrebovaných alebo poskodených Čepeí a skrutiek.
- Pravidelne vykonávajte kontrlu, aby ste sa uistili, ze vsetky blokovania spustania a ovladacie prvyk na kontrlu pritomnosti obsluy funguju správnie.

Prevádzka

• Motor neprevádkujte v uzavretom priestore, kde moze dojst' k nahromadeniu nebezpečnych výparov oxidu uhoǐnatého.
• Nepoužívajte zariadenie, ked ste unavení, chori alebo pod vplyvom alkoholu alebo iných omamných látok.
  Vystraha! Nepouživajte kosačku na trávu, ked' existujeriziko vznietenia.
• Odporuca sa obmedzit' dobu Činnosti, aby sa minimalizovalo riziko vyplývajúce z posobenia hluku a vibrácii.
  Davajte pozor pri použivani kosačky na trávu na svahoch a blízkó utesov, priekop alebo násypov.
• Koste iba pri denom svetle alebo pri dobrom umelom osvetleni.
• P ok i a l'je to mozné, vyhnite sa prevádkovaniu zariadenia v mokrej trave.
• Na svahoch vždy zaujmite stabilné postoj.
  Krá Čajte a nikdy nebežte.
• Pokial ide o kolesové rotačné stroje, koste pozdž Čela svahov a nikdy nie nahor a nadol.
  Prizmene smeru na svahoch davajte maximaly pozor.
• Nekoste na nadmerne stmych svahoch.

• Pri pohybe smerom dozadu alebo pri t'ahani kosačky k sebe davajte maximálny pozor.

• Čepel(e) zastavte pred sklopením kosačky kvöli prenosu cz netrávnáté miesta a pred prenášaním kosačky na a z miesta kosenia.
  Kosacku nikiy nepoužívajte,Pokial'supoškodené jej chránicé, alebo bez namontovanych bezpečnostnych zariadení,napriklad vychylovačov a/alebo lapacov trávy.

• Upozornenie: Kosačka na trávu sa nesmie používat bez namontovaného kompletného lapáča trávy alebo samozatvaracieho krytu vyprázdnovacieho otvoru.
• Neme nte nastavenia regulatora motora ani otáčky motora.
• Nevykonávajte zmenu ani nezasahujte do ziadneho pevného nastavenia ovladania rychlsto otáčok motora.
• Je zakázané zasahovat do bezpečnostných systemov alebo funkci kosačky alebo ich vyradovat z Činnosti.
  Pred našartovanim motora vyrad'te vsetky Čepele a spojky pohonu.
• Motor našartujte bezpečne podlaPokynov, pričom nohu majte v dostatočnej vdialenosti od Čepele(í).
  Kosaka nesklapajte pri startovani motora.
• Nespustajte motor,Pokial stojite pred vyprazdnovacim Žlabom.
  Ruky ani nohy nestrkajte do blizkosti alebo pod rotujuce casti. Poças celej doby zabezpeche, aby sa vyprazdnovaci otvor nezanášal.

• Nikdy pri spustenom motore kosačku nezdvihajte ani neprenášajte.
  Zastavte motor a odpojte drôt zapalovacej sviečky, presveděte sa, ze vsetky pohyblíve ācasti sa uplne zastavili aPokial' je kosačka vybavená k'lucikom, k'lucik vybere:

• pred odstráninem zablokovania alebo Čistením Žlábu;

• pre vykonávaním kontroly, Čistenia alebo prácou na kosačke;
• po narazenji na cudzi predmet. Pred opatovnym našartovanim a prevadzkovanim kosačky skontrolujte kosačku z pohladu poskodenia a opravte ju;
• ak kosačka začne nešandardne vibrovat (okamžite skontrolujte).

Zastavte motor a odpoje drôt zapa'ovacej sviečky, presveděte sa,Že všetky pohyblíve Časti sa uplne zastavili aPokial' je kosačka vybavená klúčikom,klúčik vyberte:

-vzdy,ked'kosaeku opustate;
pred doplenin paliva.

• Pocas dobehu motora uberte sγtιc a ak je motor vybavený uzatváracim ventilom, v závere kosenia vypnite privod paliva.
  Kosačku používajte jeder na učel, pre ktorý bola navrhnuťa, a to na kosenie a zber trávy. Akékolvek iné použitie može mat' za nasledok poskodenie stroja.

Udrzba a skladovanie

Vsetky skrutky, svorniky a matice musia byt' utiahnute, aby sa zabezpeci bil bezpecny prevadzkovy stav zariadenia.
Zariadenie nikdy neskladujte s benzinom v nadrzi vo vnutri budovy, kde sa vypary mozu dostat' k otvorenemu ohnu alebo iskre.

• Motor nechajte vychladnút pred uskladnením do akéhokol'vek uzatvoreného priestoru. Pred uskladnením kosacku vyčistite a vykonajte nanej udrzbu.
• Na zniżenie rizika vzniku požiaru motor, tlmič, priestor na bateriu a priestor na skladovanie benzinu majte Čisté od trávy, listov alebo prilíšného množstva maziva.
• Lapac travy ccasto kontrolutje z pohfadu opotrebovania alebo poskodenia.
• Opotrebované alebo poskodené sučasti zne bezpečnostnych dovodov vymene.
• Ak musite vyprázdnit' palivovú nádrž, vykonajte to vonku.
• Nesoprávná udrzba, použitie nekonformnych nahradnych componentov alebo odstranenie Č upravabezpečnostnych componentov možu poškodit' kosačku a vázne zranit' obsluhu.
• Používajte len odporučané noze a nahradné diely od výrobcu. Použitie neoriginalnych dielov moze poskodit' zariadenie a zranit obsluhu. Kosačku udržiavajte v dobrom pracovnom stave.
• Ak zariadenie na zastavenie noza nepracuje, poziadajte servisné stredisko o pomoc.

Preprava a manipulácia

• Ak so strojom manipulujete, zdvihate ho, prepravujete ho alebo ho naklănate, musite:

• používat' hrubé pracovné rukavice;

• uchopit'stroj v bodoch, ktoré poskytuć bezpečné uchopenie, pričom zohl'adnite hmotnost'a jej Rozloženie;

• vyuzifvhodn'y poct osob vzhladom na hmotnost stroja a charakteristiky vozidla alebo miesta, kde bude ulozeny alebo preneseny.

• Pocas prepravy stroj bezpečne upevnite lanami alebo ret'azami.

VYSTRAHA: Nedotykajte sa rotujucej Čepele.

VYSTRAHA: Palivo doplajte na dobre vetranom

miesto a pri zastavenom motore.

3. POPIS SUCASTI (Obr. 1, Obr. 2, Obr. 3, Obr. 4)

Obsahuje

A: Kluč na zapalovaciu sviečku

4. TECHNICKE UDAJE

1. Pomocou skrutky, podložky a poistného otočného gombika upevnite spodné rukovát na konzolu rukovāti. (Obr. 5)
2. Zdvihnite dve blokovacie paky a pripojte hornu a spodnu rukovat'. (Obr. 6)
3. Zatlačením zatvorte blokovaci páku, Čím dojde k zablokovaniu rukováti v prevadzkovej polohe. (Obr. 7)
4. Nastavte naputie otácanim uzamykacej matice; použite na to vchodný klúč. (Obr. 8)
5. Kábel umiestnite ponad tychku rukoväte. Pomocou káblovej svorky ho prichyfte okolo strednej Časti spodnej rukovāti tak, aby bol kábel prichytený okolo vonkajšej Časti rukovāti. (Obr. 9, Obr. 10) V opacnom pripademozhe byt' kábel zovretý pri otvarani/ zatvarani zadného krytu.

5-2 NASTAVENIE SPRÁVNEHO UHLA

1) Potiahnutim otvorte blokovaciu páku.
2) Otočenim hornej rukovāti vycentrovanej v prevalne na nastavenie uhla nastavte správy uhol v rozsahu -15° až 15° (3 polohy: -15°/0°/15°), ako je to znázornene na Obr. 11.
3) Stlačením zatvorte blokovaciu páku a spojte spodné a hornú rukovát.

5-3 MONTAZ A DEMONTAZ LAPACA TRAVY

Z kosačky so zadným zberanim na:

1. mulčovacić kosačku alebo
2. kosačku s bočnám vypráždnovaním.
   Co je mulcovanie?

Pocas mulcovania je trava odseknuta v ramci jegneho pracovného kroku, nasledne je najemno posekaná a vratena do travnika ako prirodné hnojivo.

Tipy pre kosenie's mulcovanim:

• Vykonajte bezné kosenie 2 cm s ciel'm dosiahnut 6 cm až 4 cm vyšku trávy.
• Použite ostry rezný nož.
• Nekoste mokrú万平方米
• Nastavte max. rychlost'otacok motora.
• Koste pri pohybe pracovným krokom.
• Pravidelne Čistite mulčovaci klin, vnútornú stranu skrine a pohyblivú Čepel.

Nastartovanie

6-1 Prispôsobenie na mulčovaciukosačku

VYSTRAHA: Len so zastavenym motorom a

nehybnym reznym nastrojom.

6-2 Prestavenie na kosenie s bočnám vyprázdñovaním

Len ke'd' su motor a rezná dostava nehybné!

1. Zdvihnite zadny kryt a demontujte lapac travy.
2. Namontujte mulcovaci klin.
3. Zdvihnite bočné klapku pre bočné vyprážděvanie. (Obr. 20)
4. Na podperny kolik bočnej klapky namontujte bočné vyprázdřovací kanál pre bočné vyprázdřovanie. (Obr. 21)
5. Znižte bočnú klapku - klapka spočíva na bočnom vyprázdñovacom kanáli. (Obr. 22)

6-3 Kosenie's lapacom travy

VYSTRAHA: Jedine so zastavenym motorom a

1. Demontáž mulčovacieho klna.

-Zdvihnite zadny kryt a demontujte mulcovaci klin.

1. Demontáž bočného vyprázdřovacieho kanála pre bočné vyprázdřovanie.

VYSTRAHA: Palivovu nadrž nikdy nedopínaje v

interiéri, pri spustenom motore alebo ak ste nenechali motor vychladnú' poças doby aspon 15 minút od jeho spustenia.

7-2 SPUSTENIE MOTORA A ZARADENIE CEPELE

1. Jednotka je vybavená gumenou patkou, ktorá sa nachadza nad koncom zapalovacej sviečky. Presveděte sa, ze kovová slučka na konci drótu zapalovacej sviečky (vo vnútri gumenej pátky) je bezpečne utiahnutá ku kovovému hrotu zapalovacej sviečky.
2. Pri startovani studeného alebo zohriateho motora otočte páčku sýtiča kdekol’vek medzi polohy „a „. Pri obsluhe otočte páčku sýtiča do polohy (Obr. 27)
3. Stojac za jegnotkou uchopte rukovat's ovladanim brzdy a drzte ju oproti hornej rukovati, ako je to znazornene na Obr. 28.
4. Uchopte rukovat' startera, aka je to znazornene na Obr. 28, a silno ju potiahnite. Po nastartovani motora ju pomaly vrat'te do skrutky vodiaceho prvku lanka.

Pokial' chcete zastavit motor a cepel', uvol'nite rukovat's ovladanim brzdy.

Motor nastartujte bezpečne podlaPokynov, pricom nohu majte v dostatočnej vzdialenosti od Čepele.

Kosačku nesklapajte pri šartovani motora.
Kosačku šartujte na rovnom povrchu bez
výsktu vysokej trávy alebo prekázok.

Zabrante styku ruk a noh s rotujucimi sučastami. Nespustajte motor,Pokial stojite pred vyprázdnovacim otvorom.

7-3 PRACOVÉ POSTUPY

spusteniu kosačky, kosačka je vybavená brzdou motora, ktorá sa musi potiahnut' dozadu, aby bolo možné našartovat' motor. Ked sa páčka ovládania motora uvolníni, musí sa vrátit' do svojej pôvodnej polohy, pričom v tomto bode sa motor automatický vypne.

POZNÁMKA: Brzda motora (rukovat brzdy):

Túto páčku použite na zastavenie motora. Po uvolně tije tó páčky sa motor a nož automaticky zastavia. Ak chcete kosit, držte tótu páčku v pracovnej polohe. Pred začatím kosenia niedkol'kokrát skontrolujte páčku spustenia/zastavenia, aby ste sa uistili, ze pracuje správné. Uistite sa, ze sa napínacie lanko á plynulo ovládat (t.j. Žiadnym spôsobom sa nezachytáva ani neskráca).

7-4 ZASTAVENIE MOTORA

UPOZORNENIE: Po vypnuti motora sa bude

cepe'este niekol'ko sekund otacat.

1. Pokial chcete zastavit motor a cepel', uvolnite rukovat's ovladanim brzdy. (Obr. 29)
2. Odpojte a uzemnite drôt zapafovacej sviecky, ako je to uvedené v samostatnom návode na obsluhu motora, Čím zabrànite náhodnému nástartovaniu poças doby, kedy je zariadenie ponechané bez dozoru.

7-5 SPOJENIE PRE AUTOMATICKY POHYB

Pre PM4602SR

Uchopte rukovat' ovladania vlastného pohonu; kosačka sa automatický pohone doprodu pri rychlosti asi 3,6 km/h (Obr. 30);Pokial' uvolnité rukovat' ovladania vlastného pohonu, kosačka sa zastaví.

Pre PM-4602 S3C,PM-5102 S3C

UPOZORNENIE: Vaša kosačka je navrhnutá na trávy na plochách pri obytnych budovách, ktorej do 250 mm.

Nepokusajte sa kosit' nezvycajne vysoku suchu alebo mokru travu (napr. pastviny) alebo kopy sucheho listia. Na plošine kosačky sa mozu usadzat' ulomky, alebo moze dojst' ku kontaktu s motorom s dosledkom mozného rizika poziaru.

7-6 AKO DOSIAHNU T NAJLEPSIE VYSLEDKY POÇAS KOSENIA

Vycistite travnik od ulomkov. Z travnika odstrante kamene, triesky, dróty alebo dalsie cudzie predmety, ktoré by mohli byt kosačkou nahodne odchodene ktorymkošvek smerom a ktoré mohli sposobit' vázne osobné poranenia obshluy a ostatnych, ak o aj poskodenie majetku a okolitych objektov. Nekoste mokru travu. Na dosiahnutie učinného kosenia nekoste mokru travu, pretoze ma tendenciu priñnut na spodnu Čast plośiny a zabrañovaţ v správnom kosení kuskov travy. Koste na dlžku nie viac ako 1/3 dlžky travy. Odporucaná výška rezu pre kosenie je 1/3 dlžky travy. Rychlost' pohybu po zemi je potrebné nastavit' tak, aby boli odseknute kusky rovnomerne Roztrusné do trávnika. Hlavne pre t'ažné kosenie hustej travy bozebyt' potrebné použit' jestnu za majnižsichr chlostí s cielem dosiahnut Čisté dobré kosenie. Pri kosení vysokej travy bude potrebné vykonat' kosenie travnika v dvoch fázach, pričom v prípade druhého kosenia dojde k zniženiu Čepele o dalsiu 1/3 a možno kosit aj v inom smere, akoste kosili prvykrát. Mierne prekryvanie pásov kosenia pri každom prechode kosačkou taktieč dopomože vyčistit jabudnute zvyšky z travnika. Kosačka by mala byt' vždy prevadzkovaná pri plne otvorenom sytici s ciefom dosiahnut' Najlepši rez a umoznit' najefektívnejsie kosenie. Vycistite spodnu stranu plośiny. Po každom použiti vyčistite spodnu stranu plośiny kosačky s cielem zabránilt koseniu travy, ktorá by zabránila správnemu mulčovaniu. Kosenie listia. Prínosom pre vás trávnik bozebyt' aj kosenie listia. Pri kosení listia sa presveděte, ze listie je suché a neleží na travniku vo ve'lmi hrubej vrstve. Pred kosenim nečakajte, kym zo stromov opadne vsetko listie.

VYSTRAHA: Po narazení na cudzi predmet

zastavte motor. Od zapalovacej sviecky odpojte drot, dokladne skontrolujte kosacku z pohladu poskodenia a poskodenie opravte pred opatovnym nastartovanim a prevadzkovanim kosacky. Nadmerne vibracie kosacky poças prevadzky indikuju poskodenie. Jednotka by mala byt' co najskor skontrovaná a opravená.

7-7 LAPAC TRÁVY

V hornej Časti lapača trávy je indikátor hladiny, ktorý ukazuje, Či je lapač prázdny alebo plný (Obr. 32, Obr. 33):

• Indikator hladiny sa nafukne, ak lapac nie je poças kosenia plny. (Obr. 33)
• Ak je lapac plny, indicator splasne; ak k tomu dojde, okamzite prestaante s kosenim a lapac vyprazdnite, vycist'te ho a skontrolujte, ze siet'ka je odvetravaná. (Obr. 32)

DOLEZITE

Ak je miesto otvoru indikatóra veymi špinavé, indicator sa v takom pripadne nebude nafukovat'; okamžite vyčist'te miesto otvoru indikatóra.

7-8 PLOŠINA

Spodná strana plośiny kosačky by mala byt vycistena po kaźdom použiti, aby sa zabránilo usadzovaniu zvyškov trávy, listia, spiny a dalsich materialov. Pokial' umožnite hromadeniu zvyškov, podporíte tak vznik hrdze a korózie, a taktiež zabrànite správnemu mulčovaniu. Plošinu možete vycistíšklopením kosačky a oskriabaním dočista pomocou vchodného nastroja (skontrolujte, ze ste najpv odpojili drôt zapařovacej sviečky).

Vasa kosačka je vybavená centrálnou páčkounastavenia výšky, ktorá ponúka 8 výškovych poloh.

Vyšku (Čepel od zeme) možno nastavit od 25 mm do 70 mm (8 poloh nastaveni vyšky). (Obr. 34)

Najnižsia poloha: 25 mm (poloha 1), majvyšsienastavenie: 70 mm (poloha 8).

1. Pred vykonanim zmeny vysky kosenia zastavte kosacku a odpoje drot zapalovacej sviecky.
2. Centrǎna páčka nastavenia vyšky ponúka 8 rožnych vyškovych polôh. (Obr. 34)

Pokial' chcete zmenit' vysku rezu, stlachte pačku.
nastavenia smerom ku kolesu a posuhte nahor alebo
nadol na zvolenú vysku.

8. POKNY PRE UDRZBU

ZAPAL'OVACIA SVIECKA

Použivajte jegine originánu nahradné sviečku. Na dosiahnutie najlepšich vysledkov vymieñajte zapařovaciu sviečku raz za 100 hodín používania.

BRZDOVÉ SEGMENTY

U servisného zastupcu nechajte pravidelne skontrolovat a/alebo vymenit brzdové segmenty, pričom na výmenu sa smú použit len originalne diely.

9. POKNY PRE MAZANIE

UPOZORNENIE: PRED VYKONÁVANÍM

SERVISU ODPOJTE ZAPALOVACIU SVIECKU.

1. KOLESA - vsetky gulockové loziská vsetkych kolies namazte fahkym olejom aspon raz zasezónu.
2. MOTOR -Pokyny pre mazanie najdete v nadvode na obsluhu motora.

10.ČISTENIE

UPOZORNENIE: Motor neumyvjte hadicou.

Voda moze poskodit' motor a znečistit' palivovy systém.

1. Plošinu kosačky utrite dosucha tkaninou.
2. Hadicou umye spodnú āst plośiny kosačky naklonením kosačky tak, aby zapalovacia sviečka bola hore.

10-1 VZDUCHOVČISTIC MOTORA

UPOZORNENIE: Nedovolte, aby špina alebo

prach zaniesli penovy prvok vzduchového filtra. Servis (vyčistenie) prvku vzduchového filtra motora sa musí vykonávat' po 25 hodinách štandardného kosenia. Servis penového prvku sa musí vykonávat' pravidelne,Pokial sa kosačka použiva v suchých prašných podmienkach.

CISTENIE VZDUCHOVÉHO FILTRA

1. Odskrutkujte skrutku. (Obr. 35 pre PM-4602 S3C a PM-5102 S3C)
2. Nadvihnite včnelok na kryte filtra. (Obr. 36 pre PM462R a PM4602SR)
3. Demontujekryt filtra.
4. Prvok filtra umyte v saponátovej vode.

NEPOUZIVAJTE BENZIN!

1. Prvok filtra nechajte vyschnut' na vzduchu.
2. Na penovy filter kvapnite niekolko kvapiek oleja SAE30 a dokladne stlačte s ciefom odstranit prebytočné olej.
3. Filter nainstalujte.
4. Zatvorte kryt filtra.

POZNÁMKA: Filter vymene ak je roztrhnuty, poskodený, alebo ak ho nemožno vyčistit'.

10-2 REZNÁ CEPEL'

UPOZORNENIE: Pred pracou na reznej Čepeli na uzemnite drôt zapaovacej sviečky s ciełom náhodnému spusteniu motora. Ruky si chrănte dinim hrubych rukavic alebo handry, ktorou

uchopite cepele. Kosačku prevrâtte, ako je to uvedené v samostatnom návode na obsluhu motora. Odskrutkujte šesthrnú skrutku a podložku pridrižiavajúcu Čepel' a adaptér Čepele ku kliukovému hriadel'u motora. Z kliukového hriadel'a demontujte Čepel' a adaptér.

VYSTRAHA:Adaptér cepele pravidelne

kontrolujte z pohladu prasklin, a to hlavnne ak narazite na cudzi predmet. V pripeade potreby vymene.

Kvôli dosiahnutiuNJalepsichyvsledkovby mala byt'cepel ostrá.Cepel mozno opatovne naostrit po jej demontovani bud brusenim alebo pilnikovanim reznej hrany, a to pri co Najlepsom zachovani povodného skosenia cepele.Jenesmierne dolezite,aby ste každu reznú hranu obrusi o rovnake mnozstvo materialu,aby ste tak predisi nevyvaZenosti cepele.Nespravne vyvazenie cepele bude mat'za nasledok nadmerne vibracie s dosledkom eventualneho poskodenia motora a kosačky. Po naostreni cepel dokladne vyvazte.Vyvazenie cepele mozno skontrolovat'jej vyvazenim na skrutkovači s okruhlou

tyckou. Z hrubsej strany odstrante kov, a to az dokial nebude cepel vyvaZená. (Obr. 37)

Pred opatovnym namontovanim cepele a adaptera cepele na Jednotku namezte klukovy hriadel motora a vnutorny povrch adaptera cepele lahkym olejom. Adapter cepele nainstalujte na klukovy hriadel'. Pozrite si Obr. 37. Cepel umiestnite tak, aby cislo suciastky smerovalo od adaptera. Nad cepel ulozte podlozku a vlozte sesthrannu skrutku. Sest'hrannu skrutku utiahnite na hodnotu krutiaceho momentu uvedenu niizsie.

10-3 MONTÁZNY KRÜTIACI MOMENT PRE CEPEL'

Stredna skrutka 40 Nm - 50 Nm na zaistenie bezpečnej Činnosti vašej Jednotky. Vsetky matice a skrutky musia byt' pravidelne kontrolované z pohladu správneho utiahnutia. Po dlhodobom použivaní, hlavne v podmienkach piescitej pódy, dojde k opotrebovaniu Čepele a k strate Časti jej povodného tvaru. Dojde z redukovaniu Účinného kosenia a Čepeł bude potrebné vymenit. Vyme注意到每一 z výrobne schvalénú nahradnú Čepeł. Možné poškodenie v dösledku stavu nevyväzenia Čepele nie je v zodpovednosti vyrobuču.

Pri vymene cepele musite pouzit originalny typ vyznaceny na cepei (DOLMAR 263001451 pre PM462R/PM4602SR/PM-4602 S3C, DOLMAR 263002552 pre PM-5102 S3C) (pokial si chcete objednat cepel, spoje sa so svojim miestnym predajcom, alebo zavolajte na nasu spolochnost'; pozrite si obalku dokumentu).

10-4 MOTOR

Pokyny ohladne udrzby motora najdete v samostatnom navode na obsluhu motora.

Motorovy olej pouzivajte podlaPokynov v samostatnom navode na obsluhu motora dodavanom s vašou Jednotkou. Pokyny si dokladne prečitajte a dodržiavajte ich.

Servis vzduchového Čistica v rámci štandardnych podmienok vykonávajte podla samostatného námodu na obsluhu motora.

V priade ve'mi prasnych podmienok cistite stale po niekol'kych hodinach. Slaby vykon motora a jeho zaplavenie su prisznakom toho, ze by ste mali vykonat servis vzduchového cistica.

Informáce o vykonávani servisu vzduchového Čistica najdete v samostatnom navode na obsluhu motora, ktorý je sučast'ou balenia vasej Jednotky.

Zapa'ovaciu sviecku by ste mali yvistif a jej iskriste opatovne nastavit' raz zasezun.Vykonat'vmenu zapa'ovacej sviecky sa odporucna na zaiciatku ka'dejsezony kosenia; informacia o spravnom type zapalovacej sviecky a technické specifikacia o iskristi najdete v navode na obsluhu motora.

Motor pravidelne Čistite pomocou tkanina alebo kefy.

Chladiaci systém (mesto skrine ventilátora) udržiavajte v Čistote, aby ste zabezpečili správnu cirkuláciu vzduchu, ktorá je doležitá pre vykon aŽivotnost' motora. Z oblasti tlmiča výfuku odstraṇujte trávu, špinu a horlavé ulomky.

11. POKNY PRE USKLADNENIE (MIMO SEZONY)

Pokial' chcete pripravit kosačku na skladovanie, vykonajte nasledujúce kroky.

uzatvorenych miestnostiiach, v blizkosti otvoreného ohna a podobne. Nefajcite! Benzinové vypary možu sposobit' vybuch alebo požiar.

b) Našartujte motor a nechajte ho bežat', dokial' sa nespotrebuje všetok benzín a nezastáví sa motor.
c) Zapalovaciu sviečku demontujte. Pomocou plechovky na olej nalejte do spašovacej komory asi 20 ml oleja. Pohybovanim štartérom v spašovacej komore rovnemerne naneste olej. Namontujte zapalovaciu sviečku.

1. Kosačku dōkladne vycistite a namažte, ako je to opisané v Časti „POKYNY PRE MAZANIE".
2. Aby ste predišli korózii, seché náradie mierne našte.
3. Kosačku uskladnite na suchom a pred mrazom chránanom mieste, mimo dosahu neoprávněch osob.

UPOZORNENIE: Pre uskladnenim kosacky musi

motor 'uple n vychladnut'.

POZNÁMKA:

• Pri uskladneni akéhokol'vek typu elektrického zariadenia v nevetranej kölni alebo v kölni na uskladnenie materialu.
• Pozornost' by ste mali venovat' ochrane zariadenia pred hrdzou. Pomocou l'hkého oleja alebo silikónu namazte zariadenie, hlavne káble a pohyblé sučasti.
• Dávajte pozor, aby ste neohli alebo neskrútili káble.
• P o k i a l'dojde k odpojeniu lanka startera od vodiaceho prvku lanka na rukovati, odpoje a uzemnite drot zapafovacej sviecky, stlache rukovat ovladania cepele a pomaly vytiahnite z motora lanko startera. Lanko starterazasunte do skrutky vodiaceho prvku lanka na rukovati.

Preprava

Vypnite motor a nechajte ho vychladnut'. Potom odpojte kabel zapalovacej sviecky a vyprazdnite palivovu nadrz podlaPokynov v prirucke motora. Pri tlaeni kosacky cz prekazku davajte pozor, aby nedoslo k ohnutiu alebo poskodeniu secnheho naradia.

12. RIESENIE PROBLÉMOV

PROBLEM MOZNÁ	PRIČINA NAPRAVA
Motor nenašartuje.	Škrtiaca klapka nie je v správnje polohe pre aktuálne pretrvávacjúce podmienky.	Posuñte škrtiacu klapku do správnje polohy.
	Palivová nádrž je prázdna.	Palivovú nádrž naplěte palivom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistè: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Zapařovacia sviečka je uvoǐnená.	Zapařovaci su viečku utiajnite na hodnotu krutiaceho momentu 25 – 30 Nm.
	Drôt zapařovacej viečky je uvoǐnený alebo odpojený od viečky.	Drôt zapařovacej viečky nainstalujte na zapařovaci su viečku.
	Iskrište zapařovacej viečky nie je správné nastavené.	Nastavte iskrište tak, aby štrbina medzi elektródami bola 0,7 až 0,8 mm.
	Zapařovacia sviečka je chybná.	Nainstalujte novú viečku so správné nastaveným iskriš'tom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Karburátor je zaplavený palivom.	Demontujte prvok vzduchového Čistica a tahajte nepretržte lanko šstartéra, dokia' sa karburátor sám nevyčistí; následne nainstalujte prvok vzduchového Čistica.
	Chybný modul zapařovania.	Spojte sa so servisným zástupcom.
Je t'ažné našartovat' motor, alebo motor stráca vykon.	Špina, voda alebo uschnutá palivová nádrž.	Palivovú nádrž vypustte a vyčistè. Nádrž naplěte Čistým, Čerstým palivom.
	Vetrác otvor na uzávere palivovej nádrže je upchaný.	Vyčistè alebo vyměnte uzáver palivovej nádrže.
	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistè.
Motor gracuje nepravidelne.	Zapařovacia sviečka je chybná.	Nainstalujte novú sviečku so správné nastaveným iskriš'tom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Iskrište zapařovacej viečky nie je správné nastavené.	Nastavte iskrište tak, aby štrbina medzi elektródami bola 0,7 až 0,8 mm.
	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistè: pozrite si NÁVOD NA OBSLUHU MOTORA.
Voǐnobeh motora je slabý.	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistè: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Vetrác štrbiny na plásti motora su zablokované.	Zo štrbin odstránty ulomky.
	Chladiace rebrá a vzduchové prechody pod skrižouventilátora motora su zablokované.	Z chladiacich rebier a vzduchovych prechodov odstránty ulomky.
Motor pri yvsokých otáčkach vynecháva.	Štrbina medzi elektródami zapařovacej sviečky je ve'lmi malá.	Nastavte iskrište tak, aby štrbina medzi elektródami bola 0,7 až 0,8 mm.
Motor sa prehrieva.	Tok chladiaceho vzduchu je obmedzený.	Odstránty věsétrky ulomky zo štrbin v plástí, skrine ventilatóra a vzduchovych prechodov.
	Nesprávná zapařovacia sviečka.	Nainstalujte pôvodnú zapařovaciu viečku a chladiace rebrá na motore.
Kosačka nešstandardne vibruje.	Rezná dostava je uvoǐnená.	Utaihnite čepel'.
	Rezná dostava je nevyväžená.	Čepel'yvyázte.

13. OCHRANA ZIVOTNÉHO PROSTREDA

Pokial' chcete po dlhodobom používaní stroja stoj vymenit' za iný, nevyhadzujte ho do domového odpadu, ale ho zneškodnite environnementáne bezpečnám spôsobom.

14. VYHLÁSENIE O ZHODE V RAMCI ES

Len pre krajiny Europy

Ze sekačky se zadnim vyhozem muže byt:

Nejnižsí poloha: 25 mm (poloha 1), nejvyšsí poloha: 70 mm (poloha 8).
