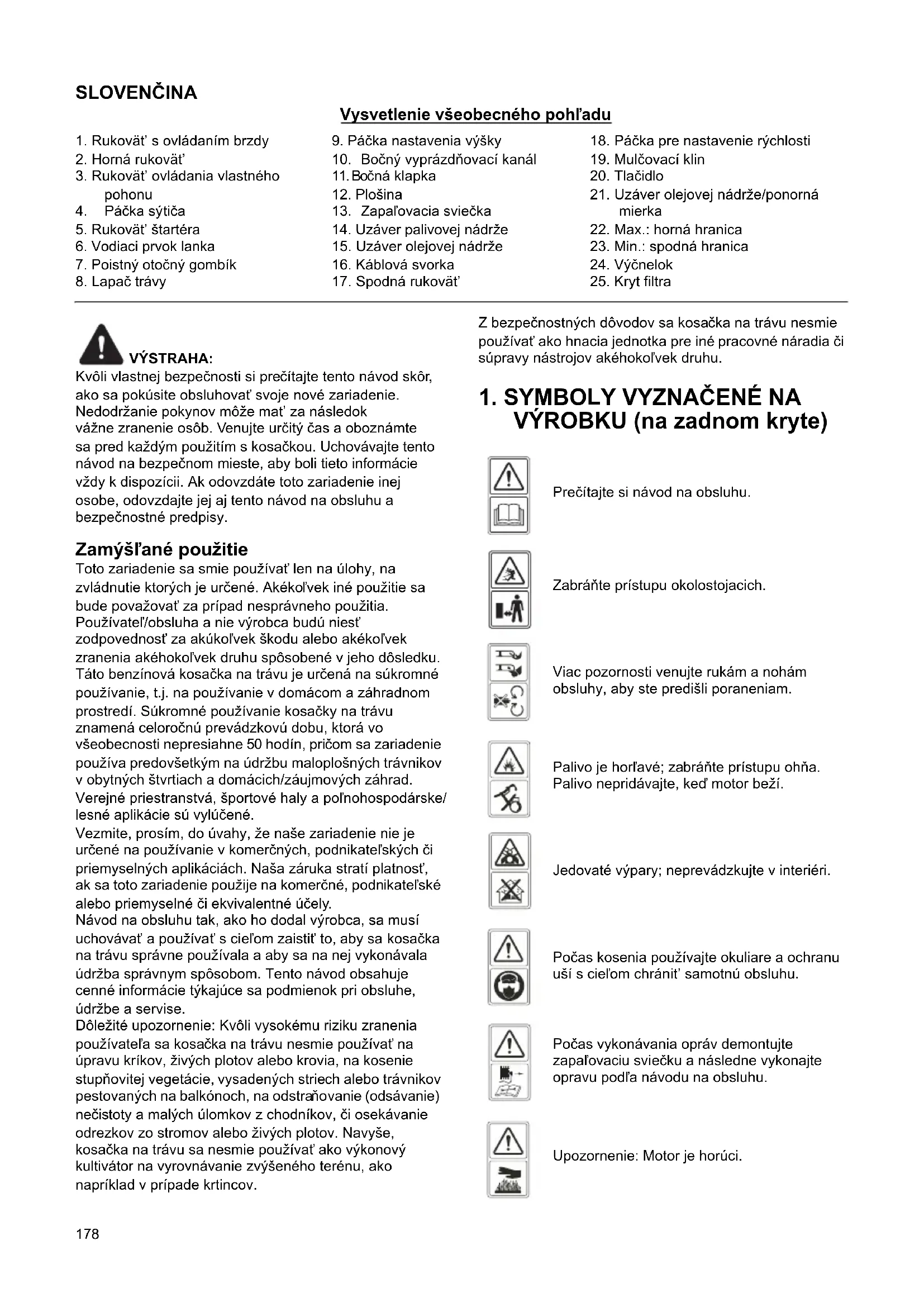

NÁVOD NA OBSLUHU PM5600S3R DOLMAR

1. Rukovat's ovladanim brzdy
2. Horná rukovat

3. Rukovat' ovladania vlastného pohonu

4. Páčka sýtiča

5. Rukovat' startéra
6. Vodiaci prvok lanka
7. Poistny otočné gombík

8. Lapač trávy

9. Páčka nastavenia výšky

10. Bočný vyprážděnováci kanál
11. Bočná klapka
12. Plośina
13. Zapalovacia sviecka
14. Uzáver palivovej nádrze
15. Uzáver olejovej nádrže
16. Káblóva svorka

17. Spodná rukováť

18. Páčka pre nastavenie rychlosti

19. Mulčovaci klin
20. Tlaucidlo
21. Uzáver olejovej nádrže/ponorná mierka
22. Max.: horná hranica
23. Min.: spodná hranica
24. Výčnelok
25. Kryt filtra

VYSTRAHA:

Kvoli vlastnej bezpečnosti si prečitajte tento námod skôr, aka saPokúsite obsluhovat svoje nové zariadenie. Nedodržanie pokynov moze mat' za následok vázne zranenie osob. Venujte určitycas a oboznámte sa pred kázdým použitím s kosačkou. Uchovávajte tento námod na bezpečnom mieste, aby boli tieto informácie vždyk dispozicii. Ak odovzdate toto zariadenie inje osobe, odovzdajte jej aj tento námod na obsluhu a bezpečnostné predpisy.

Zamyslané pouzitie

Toto zariadenie sa smie použivat len na ulohy, na
zvladnutie ktorych je určené. Akékolvek iné použitie sa
bude považovat za pripad nesprávneho použitia.
Používatě/obsluha a nie vyrobca budú niest
zodpovednost' za akúkolvek skodu alebo akékolvek
zranenia akéhokolvek druhu spösobene v jeho dosledku.
Tato benzínová kosačka na travu je určená na sukromné
použivanie, t.j. na použivanie v domácom a záhradnom
prostredi. Sukromné používanie kosačky na travu
znamená celoročnú prevádkovú dobu, ktorá vo
všeobecnosti nepresiahne 50 hodín, pričom sa zariadenie
použiva predovšetkým na udrzbu maloplošných travnikov
v obtyních štvriach a domácich/záujmovych záhrad.
Verejné priestranstva, sportové haly a polnohospodárske/
lesné aplikácie su vylúčené.

Vezmite, prosim, do uvahy, ze naše zariadenie nie je určné na použivanie v komerčních, podnikatel'skích Či priemyselních aplikáciach. Naša záruka strati platnost', ak sa toto zariadenie použije na komerçné, podnikatel'ské alebo priemyselné Či ekvivalentné účely. Námod na obsluhu tak, ako ho dodal vyrobca, sa musi uchovávat' a používat's cielom zaistit' to, aby sa kosačka na trávu správné používala a aby sa na nej vykonávala udrzba správnym spó sobom. Tento námod obsahuje cenné informácie týkajúce sa podmienok pri obsluhe, udrzbe a servise.

Doležite upozornenie: Kvoi vysokému riziku zranenia použivateša sa kosačka na travu nesmie používat na upravu krikov,Živych plotov alebo krovia,na kosenie stipnovitej vegetácie, vysadených streich alebo trávnikov pestovaných na balkónoch, na odstražovanie (odsávanie) nečistoty a malych ulomkov z chodnikov,ci osekávanie odrezkov zo stromov alebo Živych plotov. Navyse, kosačka na travu sa nesmie používat' aka vykonovy kultivátor na vyrovnávanie zvyşeneho terenu,ako napriklad v pripade krincov.

Z bezpečnostnych dovodov sa kosačka na trávu nesmie používat' ako hnacia Jednotka pre iné pracovné náradia Či supravy nastrojov akěhokol'vek druhu.

1. SYMBOLY VYZNAÇENE NA VÍROBU (na zadnom kryte)

Precitajte si navod na obsluhu.

Zabrante pristupu okolostojacich.

Viac pozornosti venujte rukam a noham obsluhy, aby ste predisi poraneniam.

Palivo je hor'avé; zabrante pristupu ohna.
Palivo nepridávajte, kad motor bezi.

Pocas vykonávania oprav demontujte zapalovaciu sviečku a následne vykonajte opravu podla navodu na obsluhu.

VYSTRAHA: Pri používaní benzínového náradia

je nutné vždy dodržiavat' základné bezpečnostné opatrenia s cief'm oznižit riziko váznych osobnych poraneni a/alebo poskodenia Jednotky. Vsetky tieto pokyny si prečitajte pred prevadzkovanim tejo Jednotky a tietoPokyny uschovajte pre moznú potrebu v buducnosti.

VYSTRAHA: Toto strojné zariadenie počas svojej

prevádky produktu je elektromagnetické pole. Toto pole moze v zichtorych pripadoch ovplyvnovat Činnost aktivnych alebo pasivnych zdravotnych implantátov. Aby sa znižilo riziko váznych alebo smrteñnych urazov, odporúcame osobám, ktoré používajú zdravotné implantátу, aby sa pred prevádkovaním tohto strojného zariadenia poradili so svojim lekárom alebo s vyrobcom zdravotného implantátu.

Zaškolenie

TietoPokynysi dokladne precitajte. Oboznamte sa s ovladačmi a spravnym použivanim zariadenia. Naučte sa rychlo zastavit' motor.
Kosacku používajte len na učel, na ktorý bola navrhnutá, a to na kosenie a zber trávy. Akékolvek iné použitie moze mat' za následok poškodenie stroja. Priklady nasprávnho použitia možu zahrnař, ale nie su obmedzené len na:

• prepravu osob, detí alebo zvierat na stroji;
  -prepravu inymstrojom;
• použivanie stroja na t'ahanie alebo tlacenie nákladov;
• použivanie stroja na zber listia alebo ulomkov;
• použivanie stroja na strihanieŽivych plotov alebo na kosenie inj vegetacie než travy;
• použivanie stroja viac než jegnou osobou;

• použivanie Čepele na inych než trávnatych povrchoch.

• Nikdy nedovolte, aby deti alebo osoby, ktoré neboli oboznámene s týmitoPokynmi použivali kosačku. Miestne nariadenia možu obmedzovat' vek obsluhy.
  Kosaa ckunikdy nepouzivajte:

• ak stoja v blizkosti osoby, hlavne deti alebo zvierata;

• ak obsluha pożila liek alebo latky, ktoré moźtu znižit' jej schopnost' reagovat' a sustredit' sa.

• Berte do uvahy, ze obsluha alebo pouzivatej je zodpovedn' za nehody alebo rizika vzniknuvsie vo vzt'ahu k ostatnym osobam alebo k ich majetku.

• Obsluha musi absolvovat' zodpovedajuce skolenie tykajuce sa pouzivania, nastavovania a obsluhy tohto zariadenia, vratane zakazanych ukonov.

Priprava

P o cas kosenia vždy používajte pevnú obuv a dlhé nohavice. Zariadenie neobsluhujte,Pokial ste bosí alebo máte sandále.
- Dókladne skontrolujte miesto používania zariadenia a odstránte vsetky predmety, ako su kamene, hračky, palice a dróty, ktoré by zariadenie mohlo vymršit.

VYSTRAHA - benzin je velmi horl'avy.

palivo skladujte v nadobach spezialne navrhnutych na tento ucel;
palivo doplajte v exteriéri a poças dophania paliva nefajcite;
palivo dopinajte pred nastartovanim motora. Nikdy nesnimejte uzaver palivovej nadrze ani nepridavajte benzin,Pokial motor bezi,alebo Pokial je motor horuci;
-Pokial dojde k Rozliatiu benzinu,nepokusajte sa našartovat' motor, ale stroj preneste do dostatočnej vzdialenosti od miesta Rozliatia a zabrante vzniku zdroja zapálenia, a to až dokial sa benzinové vypary nerozptylia;

• uzáver palivovej nádrze a nádoby bezpečné nasadte naspat'.

Vymente chybné tlmie.
Pred používaním vždy vizuálne skontrolujte a presveděte sa,Že Čepele, skrutky Čepelí a montážna dostava rezného náradia nie sú opotrebované alebo poskodené. Aby ste zachovali vyväženie, vymieñajte naraz celú dostavu opotrebovaných alebo poskodených Čepelí a skrutiek.
- Pravidelne vykonávajte kontrolu, aby ste sa uistili, ze věsetky blokovania spústania ovladacie prvyk na kontrolu pritomnosti obsluhy fungujú správné.

Prevádzka

• Motor neprevádkujte v uzavretom priestore, kde moze dojst' k nahromadeniu nebezpečných vyparov oxidu uho'natého.
• Nepoužívajte zariadenie, ked ste unavení, chorí alebo pod vplyvom alkoholu alebo iných omamných látok.
  Vystraha! Nepouzivajte kosaacku na travu, ked' existujeriziko vznietenia.
• Odporuca sa obmedzit' dobu cinnosti, aby sa minimalizovalo riziko vyplyvajuce z posobenia hluku a vibraci.
  Davajte pozor pri použivani kosačky na trávu na svahoch a blízkó utesov, priekop alebo násypov.
• Koste iba pri denom svete alebo pri dobrom umelom osvetleni.
• P ok i a l'je to mozné, vyhnite sa prevádkovaniu zariadenia v mokrej trave.
• Na svahoch vždy zaujmite stabilné postoj.
  Krá Čajte a nikdy nebežte.
• Pokial ide o kolesové rotačné stroje, koste pozdž Čela svahov a nikdy nie nahor a nadol.
  Pri zmene smeru na svahoch davajte maximaly pozor.
• Nekoste na nadmerne strmych svahoch.
• Pri pohybe smerom dozadu alebo pri t'ahani kosacky k sebe davajte maximaly pozor.
• Čepel(e) zastavte pred sklopenim kosačky kvoli prenosu cz netrávnate miesta a pred prenášaním kosačky na a z miesta kosenia.
  Kosacku niky nepouživajte,Pokial' su poskodené jej chraniice, alebo bez namontovan'ych bezpečnostnych zariadení, napriklad vychylovačov a/alebo lapacov trávy.

• Upozornenie: Kosačka na trávu sa nesmie používat bez namontovaného kompletného lapača trávy alebo samozatvaracieho krytu vyprázdnovacieho otvoru.

• Neme nte nastavenia regulatora motora ani maximaleAk musite vyprazdnit' palivovu nadrž, vykonajte to otácky motora. vonku.

• Nevykonávajte zmenu ani nezasahujte do ziadneho pevného nastavenia ovladania rychlsto otáčok motora.

• Je zakázanézasahovat do bezpečnostných systemov alebo funkci kosačky alebo ich vyradovat z Činnosti.
  Pred nastartovanim motora vyrad'te vsetky cepele a spojky pohonu.
• Motor nastartujte bezpečne podlaPokynov, pričom nohu majte v dostatočnej vzdialenosti od Čepele(i).
  Kosaka nesklapajte pri startovani motora.
• Nespúštaje motor, pokial stojite pred vyprázdnovacim Žlabor.
  Ruky ani nohy nestrkajte do blizkosti alebo pod rotujuce casti. Poças celej doby zabezpece, aby sa vyprazdnovaci otvor nezanášal.

• Nikdy pri spustenom motore kosačku nezdvihajte ani neprenášajte.
  Zastavte motor a odpoje drôt zapalovacej sviečky, presveděte sa,Že všetky pohyblíve ācasti sa uplne zastavili aPokial' je kosačka vybavená klúčikom,klúčik vyberte:

• pred odstráninem zablokovania alebo Čistením Žábu;

• pre vykonávaním kontroly, Čistenia alebo prácou na kosačke;
• po narazení na cudí predmet. Pred opātovnám našartovaním a prevaldzkovaním kosačky skontrolujte kosačku z pohladu poskodenia a opravte ju;
• ak kosačka začne neštandardne vibrovat (okamžite skontrolujte).

Zastavte motor a odpjote drôt zapalovacej sviečky, presveděte sa,Že všetky pohyblíve ācasti sa úplne zastavili aPokial' je kosačka vybavená klúčikom,klúčik vyberte:

-vzdy,ked'kosaeku opustate;
pred doplenin paliva.

• Pocas dobehu motora uberte sytič a ak je motor vybavený uzatvaracim ventilom, v závere kosenia vypnite privod paliva.
  Kosacku používajte{jine na učel, pre ktorý bola navrhnutá, a to na kosenie a zber trávy. Akékol'vek iné použitie moze mat' za následok poškodenie stroja.

Udrzba a skladovanie

Vsetky skrutky, svorníky a matice musia byt' utiahnute, aby sa zabezpečil bezpečné prevádkový stav zariadenia.
Zariadenie nikdy neskladujte s benzinom v nadrzi vo vnuti budovy, kde sa vypary mozu dostat' k otvorenemu ohnu alebo iskre.
- Motor nechajte vychladnút pred uskladnením do akéhokol'vek uzatvoreného priestoru. Pred uskladnením kosačku yčistite a vykonajte nanej udžbru.
- Na zniżenie rizika vzniku požiaru motor, tlmic, priestor na bateriu a priestor na skladovanie benzinu majte Čisté od trávy, listov alebo prilíshného množstva maziva.
- Lapac travy ccasto kontrlujte z pohladu opotrebovania alebo poskodenia.
- Opotrebované alebo poskodené sučasti z bezpečnostnéch dovodov vyamente.

• Nesprávná udrzba, použitie nekonformnych nahradnych componentov alebo odstranenie ā upravabezpečnostnych componentov možu poškodit' kosačku a vázne zranit' obsluhu.
• Používajte len odporúcané noze a nahradné diely od výrobcu. Použitie neoriginalnych dielov moze poskodit' zariadenie a zranit obsluhu. Kosačku udržiavajte v dobrom pracovnom stave.
• Ak zariadenie na zastavenie noza nepracuje, poziadajte servisné stredisko o pomoc.

Preprava a manipulácia

• Ak so strojom manipulujete, zdvihate ho, prepravujete ho alebo ho naklănate, musite:

• používat' hrubé pracovné rukavice;

• uchopit' stroj v bodoch, ktoré poskytuju bezpečné uchopenie, pričom zohladnite hmotnost a jej rozloženia;

• vyuzitvhodny poct osob vzhladom na hmotnost stroja a charakteristiky vozidla alebo miesta, kde bude ulozeny alebo preneseny.

• Pocas prepravy stroj bezpečne upevnite lanami alebo ret'azami.

VYSTRAHA: Nedotykajte sa rotujucej Čepele.

VYSTRAHA: Palivo dophajte na dobre vetranom

miesto a pri zastavenom motore.

1. Pomocou skrutky, podložky a poistného otočného gombíka upevnite spodné riadidlo na konzolu rukovāti. (Obr. 2, Obr. 3)
2. Hornu rukovat' a spodnu rukovat' spoje poistnym otochnym gombikom. (Obr. 4, Obr. 5)
3. Umiestnite kábel okolo otvoru v strednej Časti tychy spodnej rukovāti. Pomocou káblovej svorky ho prichyt'te k strednej Časti spodnej rukovāti tak, aby bol kábel prichytený na vonkajšej strane rukovāti. (Obr. 6) V opacnom pripe de moze byt' kábel zovretý pri otvarani/ zatvarani zadného krytu.

5-2 NASTAVENIE SPRÁVNEJ VÍŠKY RUKOVÄTI

1) Vyskrutkujte poistny otočné gombík upevnúci spodné rukovát.
2) Posúvajte spodnou rukovāt' ou nahor a nadol a nastavte jej správnu výšku. Pre tento typ kosačky si možete zvolit' 3 nastavovacie výšky - výšková poloha 1 s majvacšou vzdialenost' ou spodnej rukovāti od zeme; vo výškovej polohe 3 je spodné rukovāt' najblizšie k zemi. (Obr. 7)
3) Po nastavení správnej výšky a následne spodnej rukovāti upevnite spodné rukovāt poistnám otočnám gombikom. (Obr. 8)

5-3 MONTAZ A DEMONTAZ LAPACA TRAVY

Z kosačky so zadným zberaním na:

1. mulčovacić kosačku alebo
2. kosačku s bočnám vyprázdnovaním.

Co je mulčovanie?

6-2 Prestavenie na kosenie s bočnám vyprázdñovaním

Len ke'd' su motor a rezná dostava nehybné!

1. Odstränenie vystupného kanála pre bočný vystup.

2. Nadviñnite bočnú záklopku a odstránte bočný vystupnékanál.

3. Bočná záklopka automaticicky zatvori vystupné otvor na kryte pomocou sily pruziny.

4. Pravidelne Čistite bočnú záklopku a vystupné otvor od zvyškov trávy a zaseknutej necistoty.

5. Montáz lapaça trávy.

6. Zdvihnite zadny kryt a zahakujte lapac travy na zadnu stranu kosacky.

7. POKNY NA PREVÁDZKU

7-1 PRED NASTARTOVANIM

Motor prevadzkujte v spojenis benzinom a olejom podlaPokynov uvedenych v samostatnom nadvode na obsluhu motora, ktory je prilozeny k vasej kosacke. Pokyny si starostlivo precitajte. (Obr. 19, Obr. 20, Obr. 21)

VYSTRAHA: Benzin je velmi hor'avy.

Palivo skladujte v kontajneroch spezialne navrhnutych na tento učel.

Palivo doplajte iba v exteriér a pred spustenim motora; poças doplania ani manipulacie s palivom nefajcite.

Uzáver palivovej nárdrze nesnímajte a benzín nedolievajte nikdy poças chodu motora alebo ke'd je motor horúci.

Pokial dōjde k rozliatiu benzínu, nepokušajte sa našartovat' motor, ale stroj preneste do dostatočnej vzdialenosti od miesta rozliatia a zabrante vzniku zdroja zapálenia, a to ādokial' sa benzínové vypary nerozptúlia. Vsetky uzávery palivovych nádrží a nádrží na palivo bezpečne nasadte naspat.

Pred obratenim kosačky s ciełom udžržby Čepele alebo vypustenia oleja, vypustite z nádrže palivo.

VYSTRAHA: Palivo nikdy nedoplajte v intereri,

pri spustenom motore alebo ak ste nenechali motor vychladnuf poças doby aspoñ 15 minút od jeho spustenia.

7-2 SPUSTENIE MOTORA A ZARADENIE CEPELE

1. Jednotka je vybavená gumenou pätzou, ktorá sa nachadza nad koncom zapalovacej sviečky. Presveděte sa, ze kovová slučka na konci drótu zapalovacej sviečky (vo vnútri gumenej pátky) je bezpečne utiahnutá ku kovovému hrotu zapalovacej sviečky.
2. Pri startovani studeného alebo zohriateho motora otočte páčku sγtiča kdekol'vek medzi polohy „ a „. Pri obšluhe otočte páčku sγtiča do polohy „ (Obr. 22)
3. Stojac za jegnotkou uchopte rukovat's ovladanim brzdy a drzte ju oproti hornej rukovati, ako je to znazornene na Obr. 23.
4. Uchopte rukovat' startera ako je to znazornene na Obr. 23 a silno ju potiahnite. Po nastartovani motora ju pomaly vrat'te do skrutky vodiaceho privku lanka.

Pokial' chcete zastavit motor a cepel', uvolnite rukovat's ovladanim brzdy.

Motor nastartujte bezpečne podlaPokynov, pricom nohu majte v dostatočnej vzdialenosti od Čepele.

Kosačku nesklapajte pri šartovani motora.
Kosačku šartujte na rovnom povrchu bez
výsktu vysokej trávy alebo prekázok.

Zabrante styku ruk a noh s rotujucimi sučastami. Nespustajte motor,Pokial stojite pred vyprázdnovacim otvorom.

7-3 PRACOVÉ POSTUPY

Počas prevádžky pavne oboma rukami držte rukovat's ovladanim brzdy.

Vystraha: Aby nedoslo k neumyselnému
Jiu kosačky, kosačka je vybavená brzdou motora,
'au musi potiahnut dozadu, aby bolo možné
'ovat' motor. Ked' sa páčka ovládania motora
'musi sa vrátit do svojej pôvodnej polohy, pričom vide
'ode sa motor automatický vypne.

Poznamka: Brzda motora (rukovat brzdy): Tuto ouzite na zastavenie motora. Po uvolneni tejo a motor a noz automatickzy zastavia. Ak chcete zrte tuto packu v pracovnej polohe. Pred zacatim niekofkokrát skontrolujte packu spustenia/ tion, aby ste sa uistili, ze pracje spravne. Uistite na napinacie lanko d'a plynulo ovladat (t.j. ziadnymom sa nezachytáva ani neskrúca).

7-4 ZASTAVENIE MOTORA

UPOZORNENIE: Po vypnuti motora sa bude

cepe'este niekolko sekund otacal.

1. Pokial chcete zastavit motor a cepel, uvol'nite rukovat's ovladanim brzdy. (Obr. 24)
2. Odpojte a uzemnite drôt zapalovacej sviecky, ako je to uvedené v samostatnom navode na obsluhu motora, cim zabrinite nahodnému nastartovaniu poças doby, kedy je zariadenie ponechané bez dozoru.

7-5 SPOJENIE PRE AUTOMATICKY POHYB

Kosacka je vybavená systémom nastavenia rychlosti, ktorym dokazete nastavit 3 rychlosti v rozsahu 3,0km / h až 4,5 km/h.

Poloha, poloha pre najpomalsi pohyb; Poloha, poloha pre najrchychlejsi pohyb. (Obr. 25)

Vykonajte to nasledujucim sposobom:

1. Uvol'nite rukovat' ovladania vlastneho pohonu, a to dokial' sa kosacka nebude pohybovat dopredu.
2. Nastavte vami požadovanú správnu rychlost'.
3. Uchopte rukovat' ovladania vlastného pohonu aPokračujte v kosení. (Obr. 26)

UPOZORNENIE: Vaša kosačka je navrhnutá na trávy na plochák pri obytnych budovách, ktorei do 250 mm.

Nepokušajte sa kosit' nezvyčajne vysokú suchú alebo mokrá trávu (napr. pastviny) alebo kopy SUCHého listia. Na plošine kosacky sa možu usadzat' ulomky, alebo može dōjst' ku kontaktu s motorom s dôsledkom možného rizika požiaru.

7-6 AKO DOSIAHNU T NAJLEPSIE VYSLEDKY POÇAS KOSENIA

Vycistite travnik od ulomkov. Z travnika odstrante kamene, triesky, dróty alebo dalsie cudzie predmety, ktoré by mohli byt kosačkou nahodne odhodené ktorymko'vek smerom a ktoré mohli spősobit' vázne obosné poranenia obshluy a ostatnych, ak o aj poskodenie majetku a okolitych objektov. Nekoste mokrú travu. Na dosiahnutie učinného kosenia nefost mokru travu, pretoze ma tendenciu priln't na spodnu Čast' plośiny a zabrañovat' v správnom koseni kuskov travy. Koste na dlžku nie viac ak o 1/3 dlžky travy. Odporucaná výška rezu pre kosenie je 1/3 dlžky travy. Rychlost' pohybu po zemi je potrebné nastavit' tak, aby boli odseknuté kúsky rovnomere Roztrusné do travnika. Hlavne pre t'ažné kosenie hustej travy boze byt' potrebné použit' jestnu za majnižsich rychlostí s cielem dosiahnut' Čiste dobré kosenie. Pri koseni vysokej travy bude potrebné vykonat' kosenie travnika v dvoch fázach, pričom v pripade druhého kosenia dôjde k zniženiu Čepele o dalsiu 1/3 a možno kosit' aj v inom smere, ak ste kosili prvykrát. Mierne prekryvanie pásov kosenia pri každom prechode kosačkou faktie dopomože vycistif jabudnute zvyšky z travnika. Kosačka by mala byt' vždy prevadzkovaná pri plne otvorenom sytici s cielem dosiahnut' majlepí rez a umoznit' najefektívnéjsie kosenie. Vycistite spodnu stranu plośiny. Po každom použití vycistite spodnu stranu plośiny kosačky s cielem zabranić koseniu travy, ktorá by zabraṇila správnemu mulčovaniu. Kosenie listia. Prinosom pre vás travnik boze byt' aj kosenie listia. Pri koseni listia sa presveděte, ze listie je suché a neleží na travniku vo vel'mi hrubej vrstve. Pred kosenim nečakajte, kym zo stromov opadne vsetko listie.

VYSTRAHA: Po narazení na cudzi predmet

zastavte motor. Od zapalovacej sviecky odpoje drôt, dokladne skontrolujte kosačku z pohladu poskodenia a poskodenie opravte pred opatovnám naşartovaním a prevázkovaním kosačky. Nadmerné vibrácie kosačky poças prevádzky indikuju poskodenie. Jednotka by mala byt' co najskór skontrovaná a opravená.

7-7 LAPAC TRÁVY

Na zadnom kryte je priehladné okienko, caz ktoré moźete kontrolovat stav travy v lapaci travy.

Ak je lapac napleny travou, bude potrebne vyprazdnit' a vycistl lapac travy; skontrolujte ze je cisty a ze cez siet'ovinu moze prechadzat' vzduch. (Obr. 27)

7-8 PLOŠINA

Spodná strana plośiny kosačky by mala byt vycistená po každom použiti, aby sa zabránilo usadzovaniu zvyškov trávy, listia, spiny a dalsich materialov. Pokial' umožnítehromadeniu zvyškov, podporite tak vznik hrdze a korózie, a taktiež zabrànite správnemu mulčovaniu. Plosinu možete vycistif sklopením kosačky a oskriabaním dočista pomocou vchodného nastroja (skontrolujte, ze ste majpriv odpojili drôt zapaťovacej sviečky).

Vasa kosačka je vybavená centralnou páčkou nastavenia vyšky, ktorá ponúka 8 vyškovych poloh.

1. Pred vykonanim zmeny vysky kosenia zastavte kosačku a odpoje drôt zapalovacej sviečky.
2. Centralna pacha nastavenia vyšky ponúka 8 roznych vyškovych poloh.

Pokial' chcete zmenit' vysku rezu, stlachte pačku.
nastavenia smerom ku kolesu a posuhte nahor alebo
nadol na zvolenú vysku.

Vsetky kolesa budu v rovnakej vyke rezu. (Obr. 28)

8. POKNY PRE UDRZBU

ZAPAL'OVACIA SVIECKA

Používajte jegine originánu nahradné sviečku. Na dosiahnutie majlepsích vysledkov vymieñajte zapalovaciu sviečku raz za 100 hodín používania.

BRZDOVÉ SEGMENTY

U servisného zastupcu nechajte pravidne skontrovat a/alebo vymenit brzdove segmenty, pričom na vymenu sa smú použit len originalne diely.

9. POKNY PRE MAZANIE

UPOZORNENIE: PRED VYKONÁVANÍM

SERVISU ODPOJTE ZAPAL'OVACIU SVIECKU.

1. KOLESA - vsetky gulockové loziská vsetkych kolies namazte lakhym olejom aspon raz zasezónu.
2. MOTOR -Pokyny pre mazanie najdete v nadvode na obsluhu motora.

10.ČISTENIE

UPOZORNENIE: Motor neumyvjte hadicou.

Voda moze poskodit' motor a znečistit' palivovy systém.

1. Plošinu kosačky utrite dosucha tkaninou.
2. Hadicou umye spodnú Čast plośiny kosačky naklonením kosačky tak, aby zapalovacia sviečka bola hore.

10-1 VZDUCHOVY CISTIC MOTORA

UPOZORNENIE: Nedovolte, aby špina alebo

prach zaniesli penovy prvok vzduchového filtra. Servis (vyčistenie) prvku vzduchového filtra motora sa musí vykonávat' po 25 hodinách štandardného kosenia. Servis penového prvku sa musí vykonávat' praviděne,Pokial' sa kosačka použiva v suchých prašných podmienkach.

CISTENIE VZDUCHOVÉHO FILTRA

1. Nadviihnite vyčnelok na kryte filtra. (Obr. 29)
2. Demontuje kryt filtra.
3. Prvok filtra umyte v saponátovej vode.

NEPOUZIVAJTE BENZIN!

1. Prvok filtra nechajte vyschnut' na vzduchu.
2. Na penovy filter kvapnite niekol'ko kvapiek oleja SAE30 a dokladne stlačte s ciel'm odstranit prebytočny olej.
3. Filter nainstalujte.
4. Zavorte kryt filtra.

POZNÁMKA: Filter vymente ak je roztrhnuty, poskodený, alebo ak ho nemožno vyčistit'.

10-2 REZNÁ CEPEL'

UPOZORNENIE: Pred pracou na reznej Čepeli

odpojte a uzemnite drot zapalovacej sviecky s cielom
predist' nahodnemu spusteniu motora. Ruky si chrante
pouzivanim hrubych rukavic alebo handry, ktorou
uchopite cepele. Kosaeku prevratte, ak je to uvedene v
samostatnom navode na obsluhu motora. Odskrutkujte
sesthrannu skrutka podlozku pridrziavajucu cepel' a
adapter cepele ku klukovemu hriadel'u motora. Z
klukovo hriadel'a demontujte cepel' a adapter.

VYSTRAHA:Adaptér cepele pravideline

kontrolujte z pohladu prasklin, a to hlavne ak narazite na budzi predmet. V pripeade potreby vymene.

Kvôli dosiahnutiuNJalepsichyvsledkovby mala byt'cepel ostra. Cepel mozno opatovne naostri'po jej demontovani bud brusenim alebo pilnikovanimreznej hrany, a to pri co Najlepsom zachovani povodného skosenia cepele.Je nesmierne dolezite,aby ste každu reznu hranu obrusi o rovnake mnozstvo materialu,aby ste tak predisi nevyväzenosti cepele.Nesprávnve vyväzenie cepele bude mat'za následok nadmerne vibracie s dosledkom eventuálneho poskodenia motora a kosacky.Po naostreni cepe'l dokladne vyväzte.Vyväzenie cepele mozno skontrolovat'jej vyväzenim na skrutkovači s okruhlou tychou.Z hrubsej strany odstrante kov,a to az dokial nebude cepeIvyväzena.(Obr.30)

Pred opatovnym namontovanim cepele a adaptera cepele na Jednotku namazte klukovy hriadel motora a vnutorny povrch adaptera cepele lahkym olejom. Adapter cepele nainstalujte na klukovy hriadel'. Pozrite si Obr. 30. Cepel umiestnite tak, aby cislo suciastky smerovalo od adaptera. Nad cepel ulozte podlozku a vlozte sesthrannu skrutku. Sest'hrannu skrutku utiahnite na hodnotu krutiaceho momentu uvedenu niizsie.

10-3 MONTÁZNY KRÜTIACI MOMENT PREČEPEL'

Stredna skrutka 40 Nm - 50 Nm na zaistenie bezpečnej Činnosti vasej Jednotky. VŠEKTK y matice a skrutky musia byt' pravidne kontrolované z pohladu správneho utiahnutia.

Po dlhodobom používani, hlavne v podmienkach piescitej pódy, dôjde k opotrebovaniu Čepele a k strate Časti jej pôvodného tvaru. Dôjde z redukovaniu Účinného kosenia a Čepeł bude potrebné vymenit. Vymeinte jeder za vyrobne schvalénú nahradnu Čepeł. Možné poskodenie v dosledku stavu nevyvaženia Čepele nie je v zodpovednosti vyrobcu.

Pri vymene cepele musite pouzit originalny typ vyznaceny na cepei (DOLMAR 263001171) (pokial' si chcete objednat cepei, spoje sa so svojim miestnym predajcom, alebo zavolajte na na Su spoločnost'; pozrite si obáku).

10-4 MOTOR

Pokyny ohladne udrzby motora najdete v samostatnom navode na obsluhu motora.

Motorov'y olej používajte podlaPokynov v samostatnom námode na obsluhu motora dodávanom s vašou jednotkou. Pokyny si dōkladne precītajte a dodržiavajte ich.

Servis vzduchového Čistica v rámci štandardnych podmienok vykonávajte podla samostatného námodu na obsluhu motora.

V priade ve'mi prasnych podmienok cistite stale po niekofkych hodinach. Slaby vykon motora a jeho zaplavenie su prisznakom toho, ze by ste mali vykonat' servis vzduchového cistica.

Informáce o vykonávaní servisu vzduchového Čistica najdete v samostatnom navode na obsluhu motora, ktorý je sučast'ou balenia vašej Jednotky.

Zapalovaciu sviecku by ste mali vycistit a jej iskrieste opatovne nastavit' raz zasezuno.Vykonat'vmenu zapalovacej sviecky sa odporuca na zaciatku kazdejsezony kosenia; informacia o spravnom type zapalovacej sviecky a technické specifikacia o iskristi najdete v navode na obsluhu motora.

Motor pravidelne cistite pomocou tkanina alebo kefy.

Chladiaci systém (mesto skrine ventiladora) udrziavajte v Čistote, aby ste zabezpecili správnu cirkuláciu vduchu, ktorá je doležitá pre vykon aŽivotnost' motora. Z oblasti tlmiča výfuku odstraṇujte trávu, špinu a hor'ave ulomky.

11. POKYNY PRE USKLADNENIE (MIMO SEZONY)

Pokial' chcete pripravit kosačku na skladovanie, vykonajte nasledujúce kroky.

uzatvorenych miestnostiiach, v blizkosti otvoreného ohna a podobne. Nefajcite! Benzinové vypary mozu sposobit' vybuch alebo požiar.

b) Našartujte motor a nechajte ho bežat', dokial sa nespotrebuje všetok benzín a nezastáví sa motor.

c) Zapalovaciu sviečku demontujte. Pomocou plechovky na olej nalejte do spašovacej komory asi 20 ml oleja. Pohybovanim šterérom v spašovacej komore rovnemerne naneste olej. Namontujte zapalovaciu sviečku.

1. Kosačku dōkladne vycistite a namažte, ako je to opisané v Časti „POKNY PRE MAZANIE".
2. Aby ste predišli korózii, sečné náradie mierne namazte.
3. Kosačku uskladnite na suchom a pred mrazom chranenom mieste, mimo dosahu neoprávněch osob.

UPOZORNENIE: Pre uskladnenim kosačky musíne vojne vychladnút'.

POZNÁMKA:

• Pri uskladneni akéhokol'vek typu elektrického zariadenia v nevetranej kölni alebo v kölni na uskladnenie materialu.
• Pozornost' by ste mali venovat' ochrane zariadenia pred hrdzou. Pomocou lahkého oleja alebo silikónu namazte zariadenie, hlavne káble a pohyblé sučasti.
• Dávajte pozor, aby ste neohli alebo neskrútili káble.
• P o k i a l'dojde k odpojeniu lanka štartéra od vodiaceho prvku lanka na rukovāti, odpojte a uzemnite drôt zapašovacej sviečky, stlačte rukovāt ovládania Čepele a pomaly vytiahnite z motora lanko štartéra. Lanko štartéra zasuǐne do skrutky vodiaceho prvku lanka na rukovāti.

Preprava

Vypnite motor a nechajte ho vychladn't. Potom odpojte kabel zapafovacej sviecky a vyprazdnite palivovu nadrz podlaPokynov v prirucke motora. Pri tlaení kosačky cz prekážku davajte pozor, aby nedoslo k ohnutiu alebo poskodeniu sechého náradia.

12. RIESENIE PROBLEMOV

PROBLEM MOZNÁ	PRÍČINA NÁPRAVA
Motor nenašartuje.	Škrtiaca klapka nie je v správnje polohe pre aktuálne pretrvávajúce podmienky.	Posuţe škrtiacu klapku do správnje polohy.
	Palivová nádrž je prázdna.	Palivovú nádrž naplěte palivom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistite: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Zapařovacia sviečka je uvo'lenná.	Zapařovaci suviečku utiahnite na hodnotu krútiaceho momentu 25 - 30 Nm.
	Držt zapařovacej sviečky je uvo'lenný alebo odpojený od sviečky.	Držt zapařovacej sviečky nainštalujte na zapařovaci suviečku.
	Iskrište zapařovacej sviečky nie je správné nastavené.	Nastavte iskrište tak, aby štrbina medzi elektrédami bola 0,7 až 0,8 mm.
	Zapařovacia sviečka je chybná.	Nainštalujte novú sviečku so správné nastaveným iskriš'tom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Karburátor je zaplavený palivom.	Demontujte prvok vzduchového Čistica a fahajte nepretržite lanko šstartéra, dokial' sa karburátor sám nevyčistí; následne nainštalujte prvok vzduchového Čistica.
	Chybný modul zapařovania.	Spojte sa so servisnám zástupcom.
Je t'ažké našartovat' motor, alebo motor stráca vykon.	Špina, voda alebo uschnutá palivová nádrž.	Palivovú nádrž vypustte a vyčistite. Nádrž naplěte Čistým, Čerstvým palivom.
	Vetraci otvor na uzávere palivovej nádrže je upchaný.	Vyčistite alebo vyměnte uzáver palivovej nádrže.
	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistite.
PROBLEM MOZNÁ	PRÍČINA NAPRAVA
Motor gracuje nepravidelne.	Zapařovacia sviečka je chybná.	Nainěstalujte novú sviečku so správne nastaveným iskrišťom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Iskrište zapařovacej sviečky nie je správne nastavené.	Nastavte iskrište tak, aby štrbina medzi elektrédami bola 0,7 až 0,8 mm.
	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistite: pozrite si NÁVOD NA OBSLUHU MOTORA.
Voínobeh motora je slabý.	Prvok vzduchového Čistica je špinavý.	Prvok vzduchového Čistica vyčistite: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Vetracie štrbiny na plácsti motora su zablokované.	Zo štrbín odstránty ulomky.
	Chladiace rebrá a vzduchové prechody pod skriñou ventilatóra motora su zablokované.	Z chladiacich rebier a vzduchovych prechodov odstránty ulomky.
Motor pri vyssokých otáčkach vynecháva.	Štrbina medzi elektródami zapařovacej sviečky je velmi malá.	Nastavte iskrište tak, aby štrbina medzi elektrédami bola 0,7 až 0,8 mm.
Motor sa prehrieva.	Tok chladiaceho vzduchu je obmedzený.	Odstránty větky ulomky zo štrbín v plácsti, skrine ventilatóra a vzduchovych prechodov.
	Nesprávná zapařovacia sviečka.	Nainěstalujte pôvodné zapařovaciu sviečku a chladiace rebrá na motore.
Kosačka nešstandardne vibruje.	Rezná dostava je uvol'ucená. Ut	iahnite Čepel'.
	Rezná dostava je nevyväžená.	Čepel' vyväžte.

13. OCHRANA ZIVOTNÉHO PROSTREDA

Pokial' chcete po dlhodobom pouzivanisto stroj vymenit' za iny, nevyhadzujte ho do domoveho opadu, ale ho zneskodnite environmentalne bezpecnym sposobom.

14. VYHLÁSENIE O ZHODE V RAMCI ES

Len pre krajiny Europy

běznych trávníký vysokých maximálne 250 mm.

Pri cišěné vzduchového filtru nahlédněte do samostatné príručky k motoru príbalené k sekačce.

Jednou zasezonju tfeba vycistit zapalovaci svicku a seridit mezeru mezi elektrodami. Na zacateku szony doporučujeme provest vymenu zapalovaci svicky. Informace o správném typu svicky a vzdalenosti elektrod naleznete v prirucce k motoru.
