KULLANIM KILAVUZU PM5600S3R DOLMAR

Kendi güvenliginiz yüz inlufen bu yeti makineyi calistirmaya baskamadan once bu kilavuzu oku

Verilen talimatlari n takip edilmemesi ciddi yaralanmalar a neden olabilir. Her kullanimdan once gim biçme makinenizi tanimak icin birkac dokikaniz i ayirin.

Gerektikçe kullanabilmek icin bu klavuzu güvenli bir yerde saklayın. Makineyi bir baskasina verdoğanz takdirde bu kullanma talimatlari ne Güvenlik)düzenlemelerini demakinenin yaninda verin.

Kullanim amaci

Makine sadece tasarlandi amaca uygun islerde

kullanilmalidir. Baska amaclarla kullanimi yanlis kullanim olarak degerlendirilir. Boyle bir kullanimdan kaynaklanan hasar ya da yaralanmalardan uretici degil kullanici/ operatör sorumlu olacaktir.

Benzinli cim biçme makinese kiséle kullanim icin, yani ev ve bahçé ortamlarinda kullanim icin tasarlanmistir.

Çim biçme makinesinin kişisel amaçlarla kullanilmasi genel olarak yilda 50 saati aşmayan bir kullanıma karşilik gelir ve bu sure boyunca makine öncelikli olarak kullanım alanı küçuk olçekli, konut cevresindeki;cimlerin ve ev/hobi bahçelerinin bakimi icin kullanilir. Kamusal tesiler, spor salonlari ve tarim/ormanclik alanindaki uygulamalarda kullanım icin tasarlanmamistr.

Lüften makinemizin ticari ya da endustriyel uygulamalarla kullanim icin tasarlanmadigi unutmayin. Makine ticari ya da endustriyel isler ya da benzer amaclar icin kullanildigi takdirde garantı geçersiz olacaktir.

Uretici tarafindan saglanan kullanim talimatlari saklanmali ve cim biçme makinesinin.Doğru bir sekilde kullanıması ve bakiminnapilmasini saglamak icin bu talimatlara basvurulmalidir.Talimatlar; calistirma,bakim ve tamir kosullarihakkinda degerli bilgiler icerir.

Önemli! Kullanıncin yüksek yaralanma risi olduğu icin; Çim biçme makinese cali, Çit ve yabani otlari budamak, sarmasık bitkileri kesmek, Çatı katlarinda ya da balkonlarda yetişirmen Çimleri kesmek, yüruyüz yollarindaki çöp ve artiklari temizlemek (aspire edilmesi) veya ağac, Çit ve dal parçalarınin ögütülmesi icin kullanılamaz. Çim biçme makinese, kostaşbek yuvaları nün dizeltimesi gibi arazi üzerindeki puruzleri giderme islemlerinde de kullanımamalıdir.

Güvenlik nedeniyle, Çim böme makinesiinsula is aletleri ya da herhangi bir alet takimi icin bir tahrik üntesi olarak kullanilmamaldir.

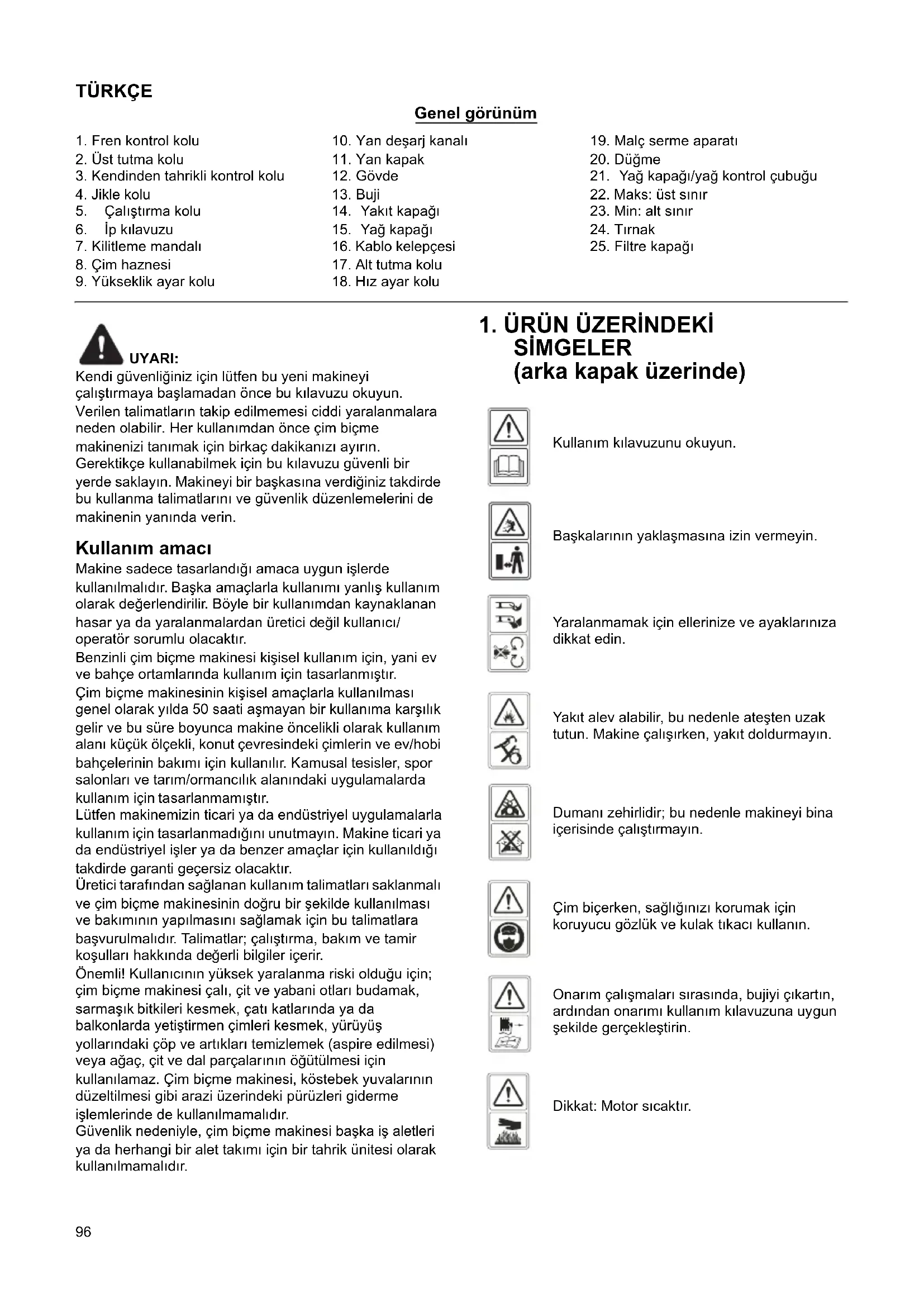

1. ÜRÜN ÜZERİNDEKI SIMGELER (arka kapak üzerinde)

Kullanim kilavuzunu okuyun.

Baskalarin yaklasmasina izin vermeyin.

Yaralanmamak icin ellerinize ve ayaklariniza dokkat edin.

Yakit alev alabilir, bu nedenle ateşten uzak tutun. Makine calisirken, yakit doldurmayin.

Dumani zehirlidir; bu nedenle makineyi bina icerisinde calistirmayin.

Cim bicerken, saagliinizi korumak icin koruyucu gozluk ve kulak tikaci kullanin.

Onarim calismalarisirasinda, bujiyicikartin, ardindan onarimi kullanim kilavuzuna uygun sekilde gerektelestirin.

Dikkat: Motor sicaktir.

2. GENEL GÜVENLIK KURALLARI

UYARI: Benzlini makineler kullanilirken ciddi

yaralanma ve/veya makine hasarleri risklerinin en aza indirilmesi icin mutlaka asagida siralanan talimatlar da dahil tum temel guvenlik talimatlari dikkate alinmalidir. Makineyi kullanmaya baslamadan once tum talimatlari okuyun ve daha sonra basvurmak uzere saklayin.

UYARI: Bu makine, calisma sirasinda bir

elettromanyetak alan meydana getirir. Bu alan da bazikosullarda aktif veya pasif tibbi implantara etkiedebilmektedir. Ciddi yaralanma ve olum riskini azaltmakicin, tibbi implantari alan kisilerin bu makineyi calistirmadan once doktorlarina ve tibbi implantureticilerine danismalarini oneriyoruz.

Egitim

• Talimatlari dikkatli bir sekilde okuyun. Kontrolleri ve makinenin guvenli kullanimi hakkinda bilgi sahibi olun. Motoru hizl bir sekilde{nasil durduracaginizi ogrenin.

• Çim biçme makinesini yalinizca makinenin öngrüldügü amaçlar, yani Çim kesme ve toplama ilemleri icin kullanın. Basta amaçlarla kullanilması tehlükleri durumlara ve makinenin arizalanması yol acabilir. Yalinizca bunlarla sinirl olmaması sartiyla, yanlış kullanım orneklerinden bazilari sunlardır:

• insanlarin,;cocuklarin veya hayvanlarin makine üzerinde tasınması,

• makineyle taşima yapilması,
• makinenin yüklerin cekilmesi ve ittirilmesi icin kullanıması,
• makinenin yapraklarin veya pisliklerin toplanmasi icin kullanilmasi,
• makinenin Çit budama veya Çimışındaki bitkilerin kesilmesi icin kullanilmasi,

• makinenin birden fazla kisi tarafindan kullanimi,
  -biçaginçimdisindakiyüzeylerdekullanilmasi.

• Cocuklarin veya bu talimatlari bilmeyen kisilerin cim biçme makinesini kullanmasina izin vermeyin. Bazı ülkederde kullanı�能i�能i sinirlandiran)yönetmelikler yürülükte olabilir.

• Cim biçme makinesini kesinlikli Şu durumlarda kullanmayın:

• yakinizda insanlarin, özellikle de Çocuklar veya evcil hayvanlar varsa,

• operatör, konsantrasyon kabiliyetini etkileyebilecek bir ilac veya baska bir madde aldiya.

• Yaralanmalar veya mal kayipl ariyla sonuclanan kazalardan veya tehlikelerden tek basina operatörun veya kullanicin sorumlu olacagina dikkat edin.

• Operatör kullanim, ayarlama ve makinenin isleyisi konusunda ve yasaklanan kullanimalr hakkinda yeterli eatimi almis olmalidir.

Hazirlik

• Çim bicerken daima saglam ayakkabilar ve uzun pantolonlar giyin. Makineyi kesinlikle çiplak ayakla veya ayaqınizda terlik veya sandalet varken calıstırmayın.

• Makinenin kullanilacagi alanil dikkatlice kontrl edin ve makine tarafindan firlatilabilecek taş, oyuncak, dal ya da tel gibi nesneleri kaldirin.

• UYARI-Benzin yüksek derecede tutusabilir bir sivdir.

• Yakiti bu amaçla özel olarak tasarlanmíkonteynerlerde saklayin.

• Yalnizca açık havada yakit doldurun ve yakit doldururken sigara icmeyin.
• Yakiti motoru calistirmadan once doldurun. Motor calisiyyorken veya motor hala sicakken kesinlikle yakit deposu kapağini açmayın veya yakit doldurmayın.
• Etrafa benzin dokulürse, motoru calıstirmayın, makineyi benzin din dokuldugualandan uzak bir yere taşıyın ve benzin buhari dagilana kadar tutusturucu kaynak;lir ilgilialandan uzak tutun.

• Tüm yakit deposu ve konteyner kapaklarini seksilde seksin.

• Arizali susturuculari degistirin.
  Her kullanimdan once mutlaka buçaklarin, buçak civatalarin ve kesici tertibatin asinmamis ve hasarsiz oldugundan emin olmak icin gerekli kontrolleriGPCekleştin. Dengeyi korumak icin, asinmis vya hasar gormus buçakları ve civataları degistirin.
  Tü m b a slatma kilitlerinin ve operatör kontrol Dügmelerinin Düzgün bir sekilde calistigindan emin olmak icin)duzenli araliklarla makineyi kontrol edin.

Calistirma

• Tehlikeli sekilde karbon monoksit buhari birikebileceğinden, makineyi kapali alanlarda calistirmayin.
• Makineyi yorgun oldugunuzda, kendinizi hasta hissettiğinizde veya alkol ya da uyusturucu etkisi altindayken kullanmayin.
• Uyari! Yildirim��mesi risik varken cim biçme makinesini kullanmayin.
  Gurultu ve vibrasyondan kaynaklanan riskleri asgariye indirmek icin calisma surelerinin kistlmanmasi tavsiye edilir.
• Çim biçme makinesini eğimli arazilerde, yamaç yakınlarinda,;cukur ya da toprak dolgu alanlarda kullanırken dikkatli olun.
• Cim biçme makinesini yalnizca gü nşiginda veya iyi bir aydinlatmayla calistirin.
• Mümkürse, makineyi ilelak Çimlerde kullanmaktan--,
• Egimlerde mutlaka yere saglam ve dengeli basin.
• Makineyi yüruyerek calistirin ve kesinlikle kosmayin.
• Tekerlekli makinerile egimli arazide cim bicerken, eigime dik sekilde calisin, kesenlikle asaigi veya yukari yuruyerek calismayin.
• Egimi arazide calisma yönünuzüdehyistirken cok dikkatli olun.
• Çim biçme makinesini asiri derecede dik eğimi arazide kullanmayın.
• Çim biçme makinesinin yönünü degişirirken veyakendinize.Doğru cekerkençok dikkatli olun.

• Çim disindaki alanlardan geleçken Çim biçme makinesinin yatırlması gerekiyorsa ve Çim biçme makinesinin bucilecek alana vya bucilecek alandan tasınması sirasinda biççı (biçaklari) durdurun.

• Muhafazalari hasarli veya emniyet cihazları, örneçın deflektörleri ve/veya Çim hazneleri takil olmayan Çim biçme makinereleri kesinlikle calıstirmayın.

• Dikkat: Çim böme makinesi, Çim yakalayı tam olarak takilmadan ya da Kendiligiinden kapanan desarj açıkkı bilavuzu olmadan kullanilmamalDIR.
• Motor kontrol ayarlarini degiistirmeyin ve motoru cok yuksek devirde calistirmayin.
• Motor hizinci kontrl etmek icin sabitlenmi ayarlar uzerinde degisiklik yapmayin, bu ayarlarla ugrasmayin.
• Cim bcme makinesi guvenlik systemleri ya da ozellikleri ile ugrasilmamali ve bu systemler devre dişi birakilmamaldir.
• Motoru calistirmadan once tumbiçaklari ve tahrk kavramalarini cikartin.
• Motoru, ayaklariniz bıçaktan (bıçaklardan) uygun uzaklktayken talimatlara uygun ve dikkatli bir sekilde calistirin.
  Motoru calistirirken cim biçme makinesini yatirmayin.
• Deşarj olugunun onunde duruyorken, motoru calistirmayin.
  Ellerinizi ve ayaklarinizi hareketli parcalardan uzak tutun. Deşar污染防治 her zaman temiz tutun.
• Motor calisiyyorken, cim bcme makinesini kesinlikle kaldirmayin veya tasimayin.

• Motoru durdurun, buji telinin böglantisini kesin ve:tüm hareketli parçalarin tamamen durduğundan emin olun ve varsa,takili olan anahtararıçıkartin.

• tikaniklikar veya oluktaki birikmeyi temizlemeye,—baslamadan,—once,

• cim biçme makinesini kontrol etmeye, temizlemey eveya üzerinde herhangi bir islem yapmaya baslamadan once,
• yabanci bir nesneye carpildiginda. Asaigidaki durumlarda cim biçme makinesinde hasar olup olmadigi kontrl edin ve makineyi yeniden baslatmadan ve calistirmadan once gerekli onarimali yaptirin:

• gim bcme makinesi anomal derecede titresimli calisiyorsa (derhal kontrl edin).

• Motoru durdurun, buji telin baglantisini kesin ve:tüm hareketli parçalarin tamamen durduğundan emin olun ve varsa, takili olan anahtararıçıkartin.

• cim biçme makinesinin yanindan ayrilacăŋinizda,

• y a k it doldurmadan önce.

• Motor durdurulurken jikle ayarini Düşürün ve motorda bir kesme vanasi varsa Çim biçme ileleminden once yakiti kesin.

• Çim biçme makinesini yalnizca makinenin öngörülduğu amaçlar, yani Çim kesme ve toplama ilemleri icin kullanın. Baska amaçlarla kullanilması tehlikeli durumlara ve makinenin arizalanmasina yol acabilir.

Bakim ve saklama

• Makineyi surekli olarak güvenli ve calisir durumda tutmak icin tüm somunlarin, civatalarin ve vidalarin,...saglam sekilde sikildigindan emin olun.
• Makineyi kesinlikle yakit deposu doluyken bir bina icerisinde saklamayin,aksi takdirde yakit buhari acik bir alevte temas ederek yangina neden olabilir.

• Kapali bir yere koymadan once motorun soğumasini bekleyin; saklamak icin kaldirmadan once cim biçme makinesini temizleyin ve bakimini yapin.

• Yangin tehlikesini扭矩mek icin, motordaki, susturucudaki, akü böllumundeki ve benzin deposu alanindaki Çimleri, yaprakları veya aşirı gresi temizleyin.

• Cim haznesinde asinma veya hasar olup olmadigin sik sik kontrol edin.
  Güvenlik nedeniyle aşınmış veya hasarlı parçalarıdehyegristirin.
• Yakit deposunun boşaltilması gerekiyorsa, bu ilemin disarida yapilması gerekir.
• Hatali bakim, uyumsuz yedek parca kullanimi ya da güvenlik bileşenlerinin Çikarilmasi ya da degistirilmesi Çim biçme makinesine zarar verebilir ve operatörleri ciddi sekilde yaralayabilir.
• Sadece üretici tarafindan tavsiye edilen buçakları ve yedek parçaları kullanın. Original olmayan parçaları kullanimi makineye zarar verebilir ve operatörlerin yaralanmasina neden olabilir. Çim böşme makinesini iyi calisır durumda saklayın.
• Bićak durdurma cihazi calismazsa lütfen yardin icin servis merkezi ile iletisim kurun.

Taşima ve kullanim

• Makineyi kullanirken, kaldirirken, tasirken veya yana yatirirken mutlaka:

• gucu calisma eldiveni takin,

• makineyi güvenli tutus saglayan noktalarndan tutun ve ağrligi ve dagilimini dikkate alin,

• makinenin ağırkına ve makinenin yerleştinileceği veya kaldirilacağı aracın vya alanin karakteristiklerine uygün sekilde yeterliayoanda kisiyle calisin.

• Tasima sirasinda makineyi seksilde halatlan veya zincirlerle sabitleyin.

UYARI: Hareketti bicaklara dokunmayin.

UYARI:Yakit do Idurma islemini iyi havalandirilan

bir alanda ve motoru durdurduktan sonra gereklestirin.

3. PARÇALARIN TANIMI (Şekil 1)

Sunlar dahildir

A: Buji anahtari

4. TEKNiK BILGILER

Model PM5600	3R
Motor tipi B&S 675EXi	Serisi, ReadyStart
Otomatik tahriki Evet
Motor hacmi 163 cm	3
Nominal Güç 2,6 kW
Bıçak genişlügi	560 mm
Anma devri	2.800/dak
Yakit deposu kapasitesi	1,0 L
Yağ deposu kapasitesi	0,47 L
Çim haznesi kapasitesi	70 L
Net aşkılcı	37,2 kg
Yükseklik ayari	25-70 mm, 8 kademeli
Model P	M5600S3R
Operatör konumunda garantı edilen ses basınçı seviyesi (EN ISO 5395-1 Ek F ve EN ISO5395-2, EN ISO 4871 uyarınca)	88,5 dB (A) (K=3 dB (A))
Ölçulan sesGPCU seviyesi Garanti edilen sesGPCU seviyesi (2000/14/AT uyarınca)	96,3 dB (A) K=1,86 dB (A) 98 dB (A)
Titreşim (EN ISO 5395-1 Ek G ve EN ISO 5395-2 uyarınca)	7,90 m/s2 K=1,5 m/s2

5. MONTAJ

5-1 KATLANIR KOLUN TAKILMASI

1. Altutatma kolunucivata,pulve kilitleme mandali ile tutma kolu kelepcesine sabitleyin.(Sekil 2, Sekil 3)
2. Üst tutma kolunu ve alt tutma kolunu Kilitleme mandalı ile baglayın.(Şekil 4, Şekil 5)
3. Kabloyu alt tutma kolu borusunun ortasindaki delik etrafina dolayin. Kablo kelepcesi ile sabitleyin ve kablonun, tutma kolunun dinsa sabitlendiginden emin olun. (Sekil 6) Aksi takdirde, kablo, arka kapak acilirken/kapatilirken sikisabilir.

5-2 KOL IÇİN UYGUN YÜKSEKLİK AYARI

1) Altututmakolunusabitleyen kilitlemandalini acin.
2) Alt tutma kolunu yukari ve asaği hareket ettirerek, uygün yuksektigi ayarlayin. Bu Çim biçme makinesinde seçilebilecek 3 farkli ayar yuksektigi mevcuttur; 1. yukseklik konumunda alt tutma kolu ile zeminarasindaki mesafe maksimumdur, 3.yukseklik konumunda ise alt tutma kolu ile zeminarasindaki mesafe minimumdur. (Sekil 7)
3) Alt tutma kolunu uygun yükseligiye ayarladiktan sonra, kilitleme mandalıyla sabitleyin. (Sekil 8)

5-3 CIM HAZNESININ TAKILMASI VE CIKARTILMASI

1. Hazneyi takmak icin: Arka kapagi kaldirin ve cim haznesini makinenin arkasina takin. (Sekil 9, Sekil 10)
2. Hazneyi Çikartmak icin: Arka kapağl kaldirn ve Çim haznesini Çikartın.

5-4 CALISTIRMA KOLU

Calistirma kolunu motordan ip kilavuzunaDOGRU cekIN. (Sekil 11)

5-5 KESME YUKSEKLIGI

Kolu, yukari doitu cekerek disli parcadan ayirin.

Yuksekliigi ayarlamak icin kolu ileriye veya gerije cekin. (Bkz. Sekil 12 ve Madde 7-9)

6.çALISMA

Bu cim biçme makineleri, çeşti aparatlar takilarak farklı amaçlarla kullanilabilir:

Arkadan toplamali cim bcme makinesi:

1. Malç serme makinesi veya
2. Yandan boşaltmali Çim bóçme makinesi olarak kullanilabilir.

Malç serme islemi nedir?

Malç serme islemi yapilirken, bir calisma aşamasinda Çim kesilir ve daha sonra ince ince parçalandiktan sonraDOGI gubre olarak tekrar serilir.

Malç serme islemi ile ilgili ipuçlar:

• 6 cm ila 4 cm Çim yüksekliginde duzenli olarak maksimum 2 cm kesim yapın.
• Keskin bir kesme bicaigi kullanin.
• Yasçimdekesim yapmayin.
• Maks. motor devrini ayarlayin.
• Yalnizca yurume hizinda kesim yapin.
• Malç serme aparatini, muhafazanin ic kismini ve cim biçme biçagini duzenli olarak temizleyin.

Calismaya Balam

6-1 Malç serme makinesine donußürme

UYARI: Bu islemleri yalinizca motor ve kesici

durduktan sonragerekrelestirin.

1. Arka kapağl kaldirin veçim haznesini Çikartin.
2. Malç serme aparatini govdeye yerleştinir. Malç serme aparatini govde üzerindeki delikte bulunan duğmeye basarak kilitleyin. (Sekil 13, Sekil 14)
3. Arka kapagi geri yerine takin. (Sekil 15)
4. Yan kapaigi kaldirin ve yan deşarj kanalini dokun.

6-2 Yandan boşaltmali Çim.Beforemakinesi icin sifırlama

Bu islemleri yalnizca motor ve kesici durduktan

sonragerekklestirin!

1. Arka kapağl kaldirin veçim haznesini Çikartin.
2. Malç serme aparatini góvdeye yerleştinir. Malç serme aparatini góvde üzerindeki delikte bulunan dügmeye basarak kiliteyin.
3. Yandan boşaltma icin yan kapağl kaldirin. (Seikil 16)
4. Yandan boşaltma icin yan desarj kolunu yan kapak üzerindeki destek pimine yerleştinir. (Sekil 17)
5. Yan kapagi, yan deşarj kanali üzerine indirin. (Sekil 18)

6-3 Çim haznesiyle Çim biçme

UYARI: Bu islemleri yalinizca motor ve kesici

durduktan sonragereklesteirin.

Çim haznesiyle Çim biçmek icin, malç serme aparatini ve yandan boşaltma icin yan desarj kanalı n sixteen ve Çim haznesini takın.

1. Malç serme aparatinin sökülmesi.

2. Arka kapağiçıkartin ve malç serme aparatini dokun.

3. Yandan boṣaltmaicensboṣaltma olugunun sōkūlmesi.

4. Yan kanadi kaldirin ve yandan boşaltma olugunu sökün.

5. Yan kanat, yay gucu vasitasıla govde üzerindeki boşaltma deligiini otomatik olarak kapatır.

6. Yan kanat ve boşaltma deligiçınçim articlari ve biriken pisliklerden)düzenli olarak temizleyin.

7. Cim haznesinin takilmasi.

8. Arka kapağl kaldirin veçim haznesini makinenin arkasına takın.

7.çALISTIRMA TALIMATLARI

7-1 BASHLAMADAN ONCE

Çim biçme makinenize takil olan motorun ayr verilen kılıvuzundaki talimatlari takip ederek motora benzin ve yağ koyun. Talimatlari dikkatlice okuyun. (Şekil 19, Şekil 20, Şekil 21)

UYARI: Benzin yuksek derecede tutusabilir bir

sividir.

Yakiti bu amaçla özel olarak tasarlanmş konteynerlerde saklayin.

Yalinizca açik havada ve motoru baslatmadanònce yakit doldurun ve yakit doldururken sigara icmeyin.

Motor calisiyorken veya motor hala sicakken kesinlikle yakit deposu kapaagini açmayin veya yakit doldurmayin. Etrafa benzin dokulürse, motoru calistirmayin, makineyi benzinin dokuldügu alandan uzak bir yere taşiyin ve benzin buhari dagilana kadar tutusturucu kaynaklari ilgil alandan uzak tutun.

Tüm)yakı deposu ve konteyner kapaklarini)..s).. sekilde sikin.

Bicakta bakim yapmak veya yagi boşaltmak icin Çim biçme makinesiniyatirmadan once,depodaki benzini boşaltın.

UYARI: Yakit deposunu kesinlikle bina icinde,

makine calisiyyorken doldurmayin ve motor durduktan sonra en az 15 dakika motorun soğumasini bekleyin.

7-2 MOTORUN ÇALISTIRILMASI VE BICAGIN TAKILMASI

1. Ünitede bujinin ucunda bir kauçuk kapak bulunur, buji telinin ucundaki (kauçuk kapağın icindeki) metal kancanın bujideki metal uca-SAglam sekilde takildından emin olun.
2. Soguk veya sicak bir motoru calistirirken jikle kolunu " konumu ile " konumuarasinda bir yere getirin. Calistirirken jikle kolunu " konumuna getirin. (Sekil 22)
3. Makinenin arkasina gezetakten sonra, frem kontrol kolunu tutun ve Sekil 23'de gosterildigi gibi ust tutma kolunaDOGRU cekin.
4. Çalıstirma kolunu Şekil 23'de gosterildi gibi tutun ve Higginsbir sekilde yukariyaDOGRUcekin.Motor calistiktan sonra yapaşbir sekilde ip kilavuzu civatasina geri birakin.

Motoru ve bicağı durdurmak icin fren kontrol kolunu birakin.

Motoru ayaklariniz biçaktan uygun uzaklktayken talimatlara uygun ve dikkatli bir sekilde calistirin.

Motoru calistirken cim biime makinesini yatirmayin. Cim biime makinesini diz ve uzerinde cim veya baska bir engel bulunmayan bir zemin uzerinde calistirin.

Ellerinizi ve ayaklarinizi hareketli parcalardan uzak tutun. Deşarj acikligrin onunde duruyorken, motoru calistirmayin.

7-3 CALISTIRMA PROSEDÜRLERİ

Calistirma sirasinda, fren kontrol kolunu her iki elinizle sikica tutun.

Not: Calistirma sirasinda, frem kontrol kolu

birakildiginda, motor duracak ve bu nedenle cim biçme islemi de kesilecektir.

Uyari: Cim biçme makinesinin istenmeden masini onlemek icin motor calistirilmadan once ilmesi gereken bir motor fremi bulunur. Motor kolu serbest birakildında, frem baslangıctaki nana doner ve motor otomatik olarak kapanir.

Not: Motor freni (fren kolu): Motoru durdurmak u kullanin. Kolu biraktiginizda motor ve bicak k okayar durur. Biçmek icin, kolu calismanda tutun. Biçmeye baslamadan once, baslatma/ima kolunun dizgün calistigiendan emin olmak icin kaca kez kontrol edin. Güç kablosunda sorun ündan (bir yere takilmadiğindan ve kadigiendan) emin olun.

7-4 MOTORUDURDURMAK ICIN

DIKKAT: Motor durdurulduktan sonra bicak

birkac saniye daha donmeye devam eder.

1. Motoru ve böçgün durdurmak ilen frem kontrol kolunu birakin. (Sekil 24)
2. Bāşinda degilken, makinenin istemsiz seksilde calismasini onlemek icin, ayir verilen motor kīlavuzunda açiklanan talimatlara gore buji telinin baglantisini kesin ve topraklayin.

7-5 OTOMATIK HAREKET BAGLANTISI

Çim biçme makinesinde, 3,0 km/sa ila 4,5 km/saarasinda 3 kademede ayarlanabilen bir devir ayar sistemi mevcuttur.

" konumu: en dusuk devirli konum; " konumu: en yüksek devirli konum. (Sekil 25)

Calistirma adimlari suk sekildedir:

1. Çim biçme makinesi ileri hareketini durdurana kadar kendinden tahrikli kontrl kolunu birakin.
2. Istediginiz devir kademesini ayarlayin.
3. Cim biçme islemine devam etmek icin Kendinden tahrkli kontrol kolunu gerçekin. (Sekil 26)

DIIKKAT: Cim biçme makineniz, 250 mm'yi. Aen yüksekliklerdeki normal bahçe Çimlerinirisi,—i n tasarlan)—tir.

Normalden uzun, kuru veya yaç Çimleri (örn. otlak) veya kuru yaprak yügenlarini biçmeye calısmayın. Çim biçme makinesinin güvdesinde pislik birikebilir ve potansiyel bir yangın tehlikesi olusturacak sekilde motor egrozuna temas edebilir.

7-6 CIM BICME ISLEMI SIRASINDA EN IYI SONUC IÇIN

Bicilecek alandaki yabanci maddeleri temizleyin. Bicilecek alanda cim biçme makinese tarafindan firlatilabilecek ve operatörün veya diger kişilerin ciddi sekilde yaralanmasina ve makinenin ve cevredeki esyalarin hasar gormesine neden olabilecek taş, açaç dallari, tel vs. gibi yabanci maddeler bulunmadıgindan emin olun. Yasçimde kesim yapmayın. Cim biçme isleminin etkin sekilde uygulanması icin yaş;cimde kesim yapmayın, aksi takdirde yaş,cim,govdenin alt tarafina yapışarak, bicilen cimlerin uygun sekilde serilmesini engelleyebilir. Cimin uzunluğunun 1/3'unden fazlasini keseymein. Cim biçme islemi icin onerilen kesim miktari, cim uzunluğunun 1/3'üdur. Makinenin hareket hizi, kırplan cimler alana eşit sekildeDAQITILabilecek sekilde ayarlanmalidir. Özellikle, yogun cimde yapilan kesim islemlerinde, cim biçme isleminin dizgün yapilabmesi icin enduşuk devirlerden birinin kullanıması gerekebilir. Uzun cimde biçme islemiGPCekleşirilirken, alanı ikiGPCte bicebilir, ikinci késimde biçak uzunluğunu 1/3'ü kadal alçalt bilir ve alanı ilk kasimden farkli bir modelde bicebilirsiniz. Kesim yapilan bir onceki seridin bir miktar üzerinden gezilmesi de yanlisserilmis cimlerin temizlenmesine yardımcı olacaktir. Cim biçme makinese, en iyi sonucun elde edilmesi ve cim biçme isleminin en etkin sekilde yapilması icin tam aciklikta calistirilmalidir. Govdenin alt kismini temizleyin. Cimlerin birikmesini ve malç serme isleminin uygun sekilde yapilmasıngellemesini onlemek icin, her kullanimdan sonra kesme goydesenin alt kismın temizlendigienden emin olun. Yapraklarin biçilmesi. Yapraklarin biçilmesi de ci'mleriniz icin yararl olabilir. Yaprakları bicerken, yapraklarin kuru olmasina ve toprakta cok kaln bir tabaka halinde bulunmamasina dikkat edin. Cim biçme islemine baslamadan once, açaçlardaki tum yapraklarin dokülmesini beklemeyin.

UYARI:Yabanci bir maddeye carptiginizda,

motoru durdurun. Buji telini cikartin, cim bcme makinesinde herhangi bir hasar olup olmadigi din dikkatice kontrol edin ve makineyi yeniden calistirmadan once tespit edilen hasarlari onarin. Calisma sirasinda makinenin asiri titresimi calismasi hasar oldugunun bir gostergesidir. Bu durumda, makine derhal kontrol edilmeli ve onarilmalidir.

7-7 CIM HAZNESI

Arka kapak üzerinde, Çim haznesindeki Çim durumunu gorebilecegüniz seffaf bir cam bulunur.

Cim haznesi dolu ise, cim haznesini boasltmaniz ve temizlemeniz ve arindan delikli kismin havalandirldigndan emin olmaniz gerekir. (Sekil 27)

7-8 GÖVDE

Kırplançimlerin, yapraklarin, pisliklerin ve Dennis yabancı maddelerin birikmesinin önlenmesi,...cim biçme makinesinin góvdesinin alt tarafa her kullanımdan sonra temizlenmelidir. Yabancı maddelerin bu sekilde birikmesine izin verilirse, paslanma ve korozyon olusabilir ve malç serme ilemi.Doğru sekilde uygulanamayabilir. Gövde, cim biçme makinesi eigilerek ve uygunbir aletle fircalanarak temizlenebilir (buji telin baglantisin nkin kesildiginden emin olun).

7-9 YUKSEKLIK AYAR TALIMATLARI

DIKKAT: Motoru durdurmadan ve buji telinin

baglantisini kesmeden kesinlikle cim biçme makinesinde herhangi bir ayar yapmayin.

DIKKAT: Cim biçme)yüksekligini degistirmeden

ocene, Çim进展情况 makinesini durdurun ve buji telinin,—baglantisini kesin.

Çim进展情况 8 farklý yükseklik kademesine sahip olan bir merkezi yükseklik ayar kolu mevcuttur.

1. Çim biçme yüksekliginidehyşilgiriğlendönceçim biçmemakinesini durdurun ve buji telinin baglantisini kesen.
2. Merkezi yükbseklik ayar kolu 8 farklı yükbseklik kademesinin ayarlanmasina izin verir.

Kesim yuksekligini degistirmek icin, ayar kolunu tekere doitru sikistirin ve istediginiz yuksekligi ayarlamak icin yukari veya asaigi dokru hareket ettirin.

Tüm tekerlekler aynık kesim yükselçigiinde olacaktir.

(Seki 28)

8. BAKIM TALIMATLARI

BUJI

Mevcut bujiyi yalnizca original yedek parçalarla degistirin. En iyi sonucu elde etmek icin, bujiyi her 100族自治 kullanında bir degistirin.

FREN PEDLERI

Motor frem pedlerini servis temsilcisinde duzenli olarak kontrol ettin ve/veya yenisisty degistirtin, yedek parca olarak sadece original parcalari kullanin.

9. YAGLAMA TALIMATLARI

DIKKAT: SERVIS ISLEMINDEN ONCE BUJIYI

QIKARTIN.

1. TEKERLEKLER-Her mevsimde en az bir kere tekerleklerdeki bilyali yataklarince bir yağla yağlayin.
2. MOTOR-Motor kilavuzunda verilen yağlama talimatları takip edin.

10. TEMIZLEME

DIKKAT: Motora dogrudan su tutmayin. Su,

motora zarar verebilir veya yakit sistemi nin kiretebilir.

1. Góvdeyi kuru bir bezle silin.
2. Buji üsse kalacak sekilde cim biçme makinesini egdikten sonra govdenin alta su tutun.

10-1 MOTOR HAVA TEMIZLEYİCI

DIKKAT: Kir ve tozun hava filtresinin kopuk

elemanini tikamasina izin vermeyin. Motor hava temizleyici bileşeni mutlaka her 25 saatlik normal calistirmadan sonra servise alnmaldir (temizlenmelidir).

Çim biçme makinese kuru ve tozlu kosullarda kullanıyorsa,kopuk eleman)duzenli olarak servise alınmalidir.

HAVA FILTRESINI TEMIZLEMEK icin

1. Filtre kapagi üzerindeki tirnagi kaldirin. (Sekil 29)
2. Filtre kapagini cikartin.
3. Filtre elemanin sabunlu suyla yikayin. BENZIN KULLANMAYIN!
4. Filtre elemanin havayla kurutun.
5. Kopuk filtrye birkac damla SAE30 yag uygulayin ve fazla yapin atilmasi icin filtryihafiffe sikin.
6. Filtreyi geri takin.
7. Filtre kapagiri kapatin.

NOT: Yipranmis, asinmis, hasar gormusse veya temizlenemiyorsa filtreyi degistirin.

10-2 KESME BICAGI

DIKKAT: Motorun istem dişi calismasini onlemek

icin, kesme biçagü uzerinde herhangi bir calisma
yapmadan once buji telinin bölgantisin n Kesildiginden ve
topraklandigindan emin olun. Kesme biçakları ağir
hizmet tipl edivenler vya kaln bir bezle tutarak, ellerinizi
koruyun. Çim biçme makinesini, ayrı verilen klavuzda
aciklandiş sekilde yatırın. Biçagı ve biçak adaptorünü
motorun krank miline sabitleyen altı köseli civatayı ve pulu
sokün. Biçagı ve adaptorü krank milinden çıkartin.

UYARI: Bicak adaptoründe Çatlak olup

olmadigi duzenli olarak, ozellikle de yabanci bir nesneye carptiktan sonra kontrl edin. Gerekirse, degistirin.

En iyi sonucun elde edilmesi icin bicak daima keskin olmaldir. Bicak, cikartilabilir ve original eğime mumkün olduguunca sadik kalinar ak cesici kenari taşlanarak vya bilenerek keskinceleştilerbilir. Bicak dengesinin bozulmaması icin, her bir cesici kenarin eşit miktarda taşlanması veya bilenmesi oldukça onemlidir. Bicagin dengesiz olması, asiri titresime ve neticesinde motorun ve;cim biçme makinesinin bozulmasina veya hasar gormesine neden olabilir. Bileme isleminden sonra bicağin dikkatli sekilde dengelendigiinden emin olun. Yuvarlak bir tornavidaya takilarak bicagin dengede olup olmadigi kontrol edilebilir. Uygun sekilde dengelenene kadar aigr taraftaki metali bileyin. (Sekil 30) Bicaği ve bicak adaptorünu makineye geri takmadan once, motorun krank milini ve bicak adaptorünun ic yüseyiniince bir yağla yağlayin. Bicak adaptorünu krank biline takin. Bkz. Sekil 30. Bicaği, parca numarası adaptorörden uzaga bakacak sekilde yerleştinir. Pulu, bicakla hizalayin ve altı koseri civatayi takin. Altı koseri civatay asagida verilen tork degerine kadar sikiñ.

10-3 BICAK MONTAJ TORKU

Makinenin güvenli calismasini saglamak icin, merkez civata 40 Nm - 50 Nm. TÜM somunlarin ve civatalarindoğan sikiikta olup olmadigin din zu deni olarak kontrl edilmesi gerekir. Makine uzun bir sure, özellikle de kumlu toprak kosullarinda kullanilmasi halinde, buçak asinir ve orijinal seklini bir miktar kaybeder. Bu durumda, kesim performansduşceğinden, buçağındehyistirilmesi gerekir.

Bicagil yalnizca fabrika tarafindan onaylanmis bir bicakla deigistirin. Bicagin dengesiz olmasindan kaynaklanabilecek hasarlardan dolayi uretici sorumlututulamayacaktir.

Bicagidegistirirken, bicak uzerinde belirtilen original bicak tipi (DOLMAR 263001171) kullanlmaldir (bicak siparisi icin, mutlaka dagiticiniza danisin veya sirketimizi arayin; kapak sayfasina bakin).

10-4 MOTOR

Motorun bakim talimatlari icin ayri verilen motor kilavuzuna bakin.

Motor yagini makinenizle birlikte verilen motor kilavuzunda belirtildigi sekilde doldurun ve yenileyin. Talimatlari dikkatli bir sekilde okuyun ve uygulayin.

Hava temizleyiciyi ayri verilen motor kilavuzuna uygun olarak normal kosullarda servise alin.

Cok tozlu kosullarda hava temizleyiciyi her birkac saatte bir temizleyin. Motor performansin dinuk olmasi ve motorun tikanmasi genellikle hava temizleyicinin servise alinmasi gerektigi gosterir.

Hava temizleyiciyi servise almak icin, makinenizle birlikte verilen ayri motor kilavuzuna bakin.

Her mevsimde buji temizlenmeli ve boşluk sifrlanmalidir. Her Çüm biçme sezonundan önce bujinindehyişirilmesi Önerilir. Doğru buji tipi ve boşluk değerleri icin motor kilavuzuna bakın.

Motoru bir bez parçasi veya fircayla duzenli olarak temizleyin. Motor performansi ve ömrü icin oldukça onemli atan, uygün hava devridaimini saglamak icin soğutma sistemi (üfleyici muhafaza alanin) daima temiz tutun. Susturucu alanindaki tum Çimin, kirlerin ve tutusabilir pisliklerin temizlendigiinden emin olun.

11. DEPOLAMA TALIMATLARI (SEZON DIŞİ)

Çim biçme makinesinin depoya kaldirilmasi icin asaqidaki hazirlik adımlarin takip edilmesi gerekir.

1. Sezonun son cim biçme islemini tamamladiktan sonra depoyu bóşaltın.

a) Benzin deposunu bir emme pompasj yardimiyla boşaltı.

DIKKAT: Benzin boşaltma ilemini kapalı

odalarda, açik aleve yakin yerlerde vs.gerektelestirmeyin. Calisma sirasinda sigara icilmesine izin vermeyin! Benzin buharlari patlamaya veya yangina neden olabilir.

b) Motoru calistirin ve kalan tum benzin tukenene ve motor Kendiliginden durana kadar calismasina izin verin.
c) Bujiyi cikartin. Bir yağdanlık kullanarak yanma hücresine yaklaşık 20 ml yag doldurun. Yaqi yanma hücresinin tamamina esit sekilde dagitmak icin calistirma ipini cekin. Bujiyi degistirin.

1. Yukarida "YAGLAMA TALIMATLARI" bolumnde aiklandigi gibicim bieme makinesini dikkatli bir sekilde temizleyin ve yaqlayin.
2. Korozyon un lemek icin kesiciyi haficce yaqlayin.
3. Çim biçme makinesini kuru, temiz ve donmayacak ve makineyi kullanmaya yetkili olmayan kılılerin erişemeyeceşi bir yerde saklayın.

NOT:

• Herhangi bir motorlu makine havalandirilmayan bir alanda veya malzeme deposunda muhafaza edilecekse.
• Makinenin paslanmaya karşi korunması gerekir. Makineyi, Özellikle de kaboları ve hareketli:tüm parçalarınince bir yag veya silikonla yağlayın.

• Kablolarin bukulmemesi veya dolaşmamasina dikkat edin.

• Calistirma ipinin koldaki ip kilavuzundan cikmasi halinde, buji telinin baglantisini kesin ve topraklayin, bicak kontrl koluna bastirin ve calistirma ipini motordan yavaça cekin. Calistirma ipini koldaki ip kilavuz civatasina geri takin.

Taşima

Motoru durdurun ve motorun soğumasıni bekleyin. Ardindan buji kablosunu seksün ve yakı tankını motorun kilavuzunda yer alan talimatlara gore boşaltın. Çim yüzeme kamesini engeller üzerindenGPCirken kesicina nı eilmeyeceğinden veya hasar görmeyeceğinden emin olun.

12. SORUN GIDERME

SORUN	OLASI NEDENİ	DUZELTICI İSLEM
Motor calismıyor.	Mevcut kosulları icin jikle kolu.Doğru konumda/DDildir.	Jikle kolunu.Doğru konuma getirin.
	Yakı deposu boştur.	Yakı deposunu:doldurun:bkz.MOTOR KULLANMA KILAVUZU.
	Hava temizleyici elemani kırildir.	Hava temizleyici elemanı temizleyin:bkz.MOTOR KULLANMA KILAVUZU.
	Buji veşektir.	Büjiyi 25-30 Nm değerine kadar siki.
	Buji teli veşektir vya bujiden Türkiye.	Buji telini bujiye geri takın.
	Buji boşluğu yanlışir.	Boşluğu elektlorarasinda 0,7 ila 0,8 mm boşluk olacak seksilde ayarlayın.
	Buji hasarlidir.	Yeni bir buji takın ve buji boşluğunu.Doğru sekilde ayarlayın:bkz.MOTOR KULLANMA KILAVUZU.
	Karbürator yakıltla dolmustur.	Hava temizleyici elemanı,) dokun,çalıstirma ipini karbüratorkendini temizleyinceye kadar art arda çekin ve ardindan hava temizleyici elemanı geri takın.
	Ateşleme modülü anı;zilir.	Servis merkezine din,isn.
Motor zor calisiyor veyaGPCaybediyor.	Yakı deposunda kır,su veya uygun olmayan benzin yardir.	Depoyu boşaltıve temizleyin.Depoyu temiz ve yeni yakıltla:doldurun.
	Yakı deposu kapağindaki havalandıma deligi:tikaldir.	Yakı deposu kapağınltemizleyin vya değistirin.
	Hava temizleyici elemani kırildir.	Hava temizleyici elemanı temizleyin.
Motor düzensiz sekilde calisiyor.	Buji hasarlir.	Yeni bir buji takın ve buji boşluğunu.Doğru sekilde ayarlayın:bkz.MOTOR KULLANMA KILAVUZU.
	Buji boşluğu yanlışir.	Boşluğu elektlorarasinda 0,7 ila 0,8 mm boşluk olacak seksilde ayarlayın.
	Hava temizleyici elemani kırildir.	Hava temizleyici elemanı temizleyin:bkz.MOTOR KULLANMA KILAVUZU.
Motor rolantide yanış calisiyor.	Hava temizleyici elemani kırildir.	Hava temizleyici elemanı temizleyin:bkz.MOTOR KULLANMA KILAVUZU.
	Motor kapağindaki hava delikleri,tikalir.	Deliklerdeki piskleri temizleyin.
	Soğutma kanatlan ve motor fanınin altindaki havaGPCŞeri:tikalir.	Soğutma kanatlarindaki ve havaGPCŞeri:sekilerindeki piskıtmizleyin.
Motor:yükseldevirde.Doğru calismıyor.	Buji elektlorıarasindaki boşluk;cok azir.	Boşluğu elektlorarasinda 0,7 ila 0,8 mm boşluk olacak seksilde ayarlayın.
SORUN	OLASI NEDENİ	DÜZELTICI İSLEM
Motor aşırı isinir.	Soğutma havasıdebisi yetersizdir.	Motor kapağindaki, fan muhafazındaki ve havaGPCiŞlerindeki deliklerdeki pislikleri temizleyin.
	Buji hatalık.	Motora original buji ve soğutma kanatları takın.
Çim BHME makinese aşırı derecede titreşimiçalıyor.	Kesme tertibatıgevşektir.	Bicalı sikeln.
	Kesme tertibatı dengesizdir.	Bicalı dengeleyin.

13. ΚΕVRE

Uzun sure kullanildiktan sonra makinenin degistirilmesi gerekirse, makineyi normal ev copuyle birlikte atmayin, cevreye zarar vermeyeck bir sekilde bertaraf edin.

14. AT UYGUNLUK BEYANI

Yalnizca Avrupa ülkeleri icin

AT uygunluk beyani, bu kılıvuzun Ek A böümunde belirtilm:iistir.

SVENSKA
