NAUDOJIMO INSTRUKCIJA PM5600S3R DOLMAR

vedinata vieta, kad dzinejs ir izslegts.

3. DALU APRAKSTS (1. att.)

leklauts komplektä:

A: Aizdedzes sveces uzgrieznu atslega

4. TEHNISKIE DATI

BRIDINAJUMS: Tikai ar izslęgtu dzineju un

nekustigu asmeni.

Lai plautu ar zales uztvereju, nonemiet mulceesanas kili un sanu izvades kanalu sanu izvadei, ka ar piestipriniet zales uztvereju.

Savo pačiu saugai pries pradédami naudoti ši nauja irengini atidžiai perskaitykite šj vadova. Nesilaikant instrukciju, galima sunkiai susižeisti. Pries pradédami naudoti vejapjove, skirkite siek tiek laiko susipazinti su ja. Laikykite šj vadovsa saugioje vietoje, kad visada galetumete pasiekti informacija. Jei ketinate perduoti irengini kitam asmeniui, kartu perduokite šias naudojimo instrukcijas ir saugos taisykles.

Paskirtis

Sia iranga galima atlikti tik tas užduotis, kurioms vykdyti ji suprojektuota. Bet koksKitas naudojimas laikomas netinkamu. Už Žalá ar sužalojimus, kurie gali buti sukelti taip elgiantis, bus atsakingas naudotojas (operatorius), o ne gamintojas.

Benzinine vejapjové yra skirta naudoti privaciai, t. y. prie namo ar sode.

Vejapjovés naudiojimo priváciai apribojimas – ne daugiau nei 50 valandu per metus. Šiuo laikotarpiu jrenginys turi buti naudiojamas nedidelio photo gyvenamosioms vegoms pjauti prie namu ar soduose. Tai negalioja viesiesiems objektams, sporto aikstynams ir eksploatacijai zemés ukio / miskininkystés tikslais.

Atminkite, kad mûsu jranga nebuvo projektuojama naudoti komerciniais, prekybiniais ar pramoniniais tikslais. Jei renginys bus naudojamas komerciniais, prekybiniais, pramoniniais ar analogiškais tikslais, bus anuliota suteikta garantija.

Siekiant uztikrinti tinkama vejapoves naudiojima ir technine prieziura, butina laikytis gamintojo pateiktu naudiojimo instrukciju. Instrukcjose pateikiama vertingos informacijos apie naudiojima, technine prieziura ir sios salygas.

Svarbu! Del naudotojui kylancio didelio susizalojimo pavojaus vejapjoves negalima naudoti krumams, krumoksniams ar gyvatvorems apkarpyti, pakopinei augmenijai pjauti, zolei ant stogo ar balkonuose pjauti, nešvarumams ir siukslems siurbti nuo saligatviarba medziu ir krumu nuopjovoms smulkinti. Be to, vejapjoves negalima naudoti kaip kultivatoriaus vejos kauburiams (pvz., kurmiarasiams) islyginti.

Saugos sumetmais vejapjovés negalima naudoti kaip kitu bet kokios rusies irankiu ar ju komplektu pavaros.

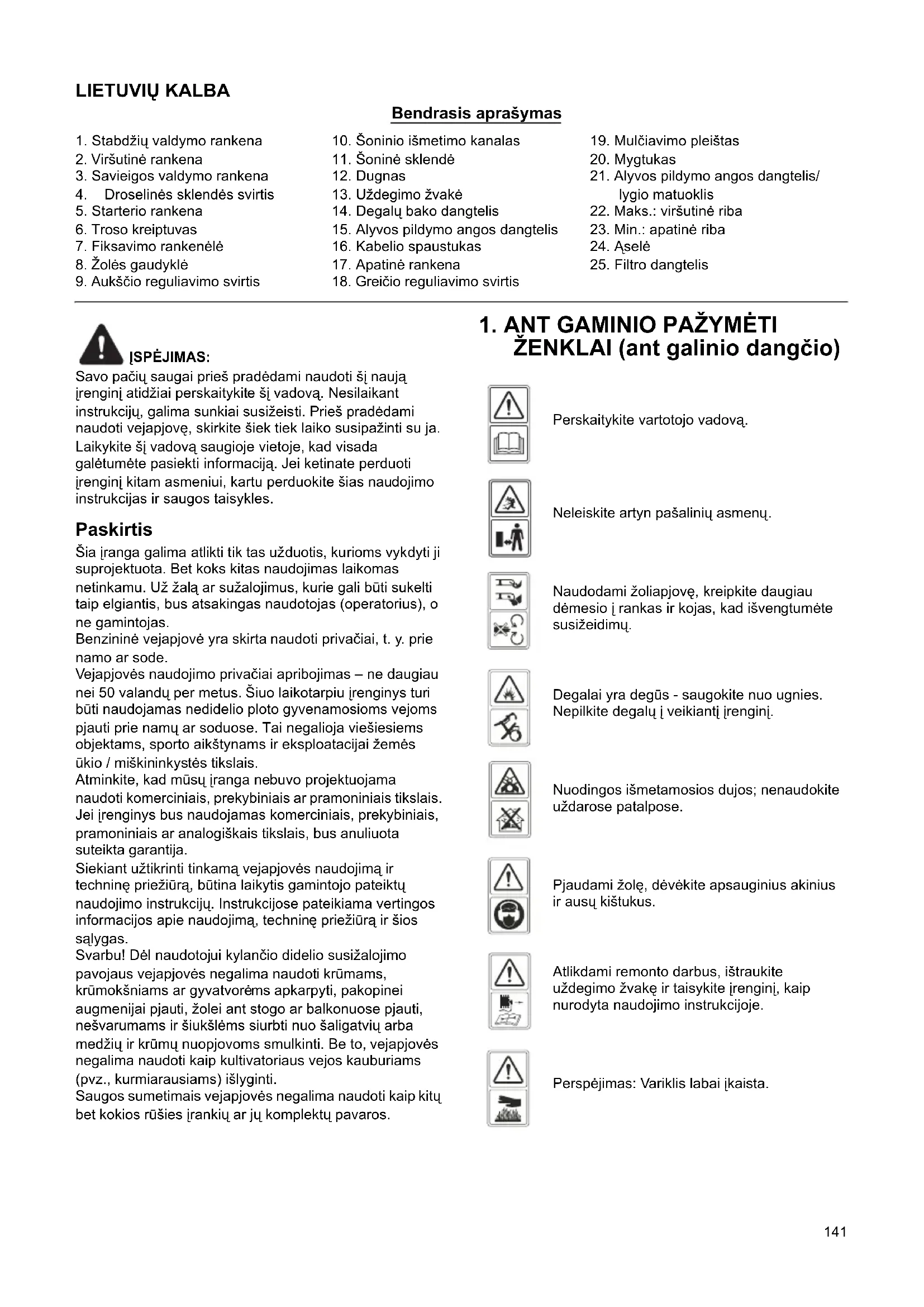

1. ANT GAMINIO PAŽYMÈTI ŽENKLAI (ant galinio dangcio)

Perskaitykite martotojo vadova.

Neleiskite artyn pašaliniu asmenu.

Naudodami zoliapjove, kreipkite daugiau demesio I rankas ir kojas, kad isvengtumete susizeidimu.

Degalai yra degus - saugokite nuo ugnies.
Nepilkite degalu [veikiant] irengini.

Nuodings i smetamosios duos; nenaudokite uzdarose patalpose.

Pjaudami zoIe,devekite apsauginius akinius ir ausu kiStukus.

Atlikdami remonto darbus, ištraukite uždegimo Žvake ir taisykite jrenginji, kaip nurodyta naudiojimo instrukcijoe.

Perspejimas: Variklis labai jkaista.

2. BENDROSIOS SAUGOSTAISYKLEs

ISPEJIMAS: Naudodami benzininius irankius,

visuomet laikykites butinu saugos priemoniu, jskaitant toliau nuroydjasias, kad sumazintumete sunkaus susizeidimo ir (arba) zalos irenginiui pavoju. Pries pradedami naudoti sj gaminj, perskaitykite visa instrukcija ir issaugokite ja, kad galetumete ja pasinaudoti veliaiu.

ISPEJIMAS: Sis irenginys darbo metu sukuria

elettromagnetinj lauka. Esant tam tikroms salygoms, sis laukas gali sutrikdyti aktyviu arba pasyviu mediciniu implantu veikima. Norintsumažinti sunkiu arba mirtinu suzeidimu pavoju,rekomenduojame, kad asmenys, turintys mediciniu implantu, priše pradédami naudoti šj irengini, pasitartu su savo fizioterapeutais ir mediciniu implantu gamintojais.

Mokymas

• Atidžiai perskaity kite instrukcija. Nuodugniai susipazinkite su valdikliais ir kaip tinkamai naudoti šj i'renginj. Suzinokite, kaip greitai isjungti variklj.

• Naudokite Žoliapjove tik pagal jos numatytaj naudiojimo paskirti, t. y.Žolei pjauti ir surinkti. Naudiojant ja bet kokiems kitiems tikslams, gali kilti pavoju arba gali buti sugadinta pati mašina. Netinkamo naudiojimo pavyzdžiai, škaitant, tăiau vien jais neapsiribojan:

• vežti masina Žmones, vaikus ar gyvūnus;

• patients būti vežamiemi masina;
• naudoti mašină kroviniams vilkti arba stumti;
• naudoti masina lapams ar siukslems surinkti;
• naudoti maśina gyvatvorems genéti arba kitokiai augmenijai neiŽolé pjauti;
• naudoti masina keliems zmonems;

• naudoti peilj ant kitokiui nei zoile pavirsiu.

• Niekuomet neleiskite, kad šiažolapjové naudotu vaikai arba su šia instrukcija nesusipazine Žmonës. Operatoriaus amžius gali buti reglamentuojamas vietiniú jstatymu.

• Niekada nenaudokite Žolapjovès:

• jei netoliese yra zmoniu, ypač vaiku ar naminiug gyvūnú;

• jei operatorius pavartojo vaistu ar narkotiniu medziagu, kurios gali paveikti jo bebjima reaguoti in susikaupti.

• Prisiminkite, kad operatorius yra atsakingas uz nelaimingus atsitikimus ar nelaimes, atsitikusias kitiems zmonems arba ju turtui padaryta za.

• Operatorius turi buti tinkamai parengtas naudoti, reguliuoti ir valdyti [rengini, jskaitant draudžiamas operacijas.

Paruosimas

Pjaudami zole, visuomet avekite tinkama evalnye ir mvekite ilgas kelnes. Niekuomet nedirbkite su Irengimu, jei esate basi ar avedami atvirus sandalus
Kruopščiai apžūrekite vieta, kurioje naudosite jrenginj, ir pašalinkite visus daiktus, pvz., akmenis,Žaislus, šakas ar vielas, kuriuos jrenginys galétu issviesti.

• ISPEJIMAS - Benzinas yra nepaprastai degus.

• laikykite benzina talpose, skirtose specialiai šiam tikslui;

• degalus l baka pilkite tik lauke ir, pildami degalus, nerukkykite;
• degalu pilkite priš užvesdami variklj. Niekuomet neatsukite degalu bako dangtelio ir nepilkte degalu, kai variklis veikia arba kai variklis yra kaites;
• issipylus degalams, nebandykite užvesti variklio, tik patraukite masina šalin nuo degalu išiliejimo vietos ir venkite sukurti kokj nors uzdegimo saltinj, kol degalu garai neissisiklaidys;

• saugiai užsukite visus degalu bako ir talpyklu dangtelius.

• Pakeiskite sugedusius slopintuvus.

• Pries pradédami naudoti Žoliapjove, visuomet apžiūrekite ir patikrinkite, ar nesusidévēje ar neapgadinti peilai, peiliu varztai ir p joviklio mechanizmas. Pakeiskite visus peiliu ir varžtu komplektus, ne tik susidévējusius ar apgadintus peilius ir varžtus, kad būtu išlaikyta pusiausvyra.
• Reguliariai tikrinkite ir uztkrinkite, kad visos paleidimo blokuotës ir operatoriaus buvimo valdymo elementai veiktu tinkamai.

Naudiojimas

• Nejunkite variklio uždarose patalpose, kuriose gali susikaupti pavojingu anglies viendeginio duju.
• Nedirbkite i'renginiu, jei esate pavarge, sergate arba pavartojote alkoholio ar medikamentu.
  Ispejimas! Nedirbkite vejapjove, jei kyla zaibo pavojus.
• Siekiant maksimaliai sumazinti triuksmo ir vibracijos keliamapavoju, rekomenduojama riboti darbo trukme.
  Dirbdami vejapjove slaituose ir netoli staigiun nuolydziu, grioviu ar pylimu, bukite atsargus.
  Z o I e pjaukite tik dienos metu arba esant geram dirbtiniam apsvietimui.
• Jei jmanoma, venkite pjauti šlapižole.
  Dirbdami nuokalnese, visada tvirtai stovékite ant zhemes.
• Vaikščiokite, o ne begiokite.
• Naudodami ratines rotacines masinas, pjaukite zoIe skersai nuokalniu; niekada nepjaukite aukstyn-zemyn.
  Keisdami kryptis nuokalnese, bukite itin atsargus.
• Nepjaukite zolès pernelyg stačiose nuokalněse.
• Bukite itin atsargus vaziuodami atbuline eiga arba traukdami zoiliapjove link saves.
  Sustabdykite peil(-ius), jeigu zoiliapjov reikia paversti, kad ja galima butu perklti per zole neapaugusius pavirsius, ir gabenan zoiliapjove i is ir zoles pjovimo vieta.
• Niekada neeksproatuokite Žolapjovès su paazeistais apsauginiais skydais arba be tinkamai sumontuotu saugos itaisu, pavyzdžiui, kreiptuvir (arba) Žolés gaudykliu.
  Perspejimas:vejavopoves negalima eksploatuoti be sumontuotos zoles gaudyklés arba uzsidarancios isleidimo angos apsaugos.
• Nekeiskite variklio kontrolles regulatoriaus nustatymu in nevirskykite variklio apsuku.
• Negalima listi prie vejapjovés saugos sistemu ar funkciju ir ju isjungineti.

• Nekeiskite variklio kontrolles regulatorius nustatymu in nevirskykite variklio apsuku.

• Pries užvesdami varikli, atjunkite visus peilius ir pavaru sankabas.

• Atsargiai užveskite varikli, kaip nurodyta instrukcijoje; pedos turi buti pakankamu atstumu nuo peilio (-iu).
  Uzvesdami varikli, nepaverskite zoiliapjoves.
• Neužveskite variklio stovédami priesais ismetimo lataka.
• Nekiskite ranku ar koju artyn prie besisukanciu daliu arba po jomis. Visada stovekite atokiai nuo sniego ismetimo angos.
• Niekada nekelkite ir neneškite Žoliapjovès, kai variklis veikia.

• Išjunkite varikljir atjunkite uždegimo Žvakës laida; palaukite, kol visos judamosios dalys visiskai sustos ir, jei jkištas užvedimo raktelis, ištraukite jj:

• pries pradedami valtyi uzsikimsimus ar pries atkimsdami ismetimo lataka;

• pries atlikdami zoiliapjoves patikra, valymo arba remonto darbus;
• atsitrenke i koki nors daikta. Pries vel užvesdami ir naudodami Žolapjove, patikrinkite, ar néra gedimu, ir, jeigu reikia, pataiskykite.

• jeigu Žolapjové pradeda nejprastai vibruoti (patikrinkite nedelsdami).

• Išjunkite varikljir atjunkite uždegimo Žvakës laida palaukite, kol visos judamosios dalys visiskai sustos ir, jei jkištas užvedimo raktelis, ištraukite ji:

• jei tik paliekate zoliapjov be prieziuros;
  -priespripillami degalu

• Sumazinkite droselinés sklendés atidarymo nustatyma variklio išilimo metu, jei variklyje yra jrengtas ijsjungimo vožtuvas; pabaigpjauti zoile, ijsjunkite degalu padavima.

• Naudokite vejapjove tik pagal paskirti - zolei pjauti ir surinkti. Naudojant ja bet kokiems kitiems tikslams, gali kilti pavoju arba gali buti sugadinta pati masina.

Techniné priežiūrā ir lrenginio saugojimas

• Visos verzlés, varžtai ir kitos tvirtinimo detailaes turi buti gerai priveržtos, kad butumete tikri del jrangos darbo saugumo.
• Niekuomet nelaikykite i'renginio, kurio bake yra benzino, patalpoje, kur degalu garai galetu pasiekti atvirä liepsna ar kibirkstj.
  Priesandeliuodami Irenginuiudaroje patalpoje, leiskite varikliui atvesti.Pries sandeliuodami nuvalkyite vejapjove ir atlikite jos technines prieziuros darbus.
• Norint sumazinti gaisro pavoju, zoliapjoves variklyje, duslintuve, akumuliatoriaus bloke ir benzino saugojimo vietoje neturi buti zoles, lapu ar pernelyg daug tepalo.
• Daznai tikrinkite zoles gaudykle, ar ji nesusidevejusi ir ar tinkamai veikia.
• Saugos sumetimais, pakeiskite susidévégusias ar apgadintas dalis.
• Jeigu reikia iustinti degalu baka, tai reikia daryti lauke.
• Netinkamai prižiūrint i'renginj, naudojant nederancías atsargines dalis, nuémus ar modifikavus saugos komponentus, galima apgadinti vejapjove, o operatoriui - rimitai susizaloti.

• Naudokite tik gamintojo rekomenduojamus peilius ir atsargines dalis. Jei naudosite neoriginalias dalis, galite apgadinti i'renginir dirbdami susizaloti. Pasirupinkite, kad vejapjové buteu geros darbinés buklés.

• Jei neveikia peilio stabdymo ltaisas, kreipkites pagalbos l techninés prieziuros centra.

Vežimas ir nešimas

• Jeigu maśina reikia nešti, kelti, vežti arba paversti, privalote:

• mūvēti tvirtas darbo pirstines;

• suimti maśina už kélimui saugiu vietu, atsižvelgiant j svorí ir jo paskirstyma;

• kelti keliese, o ne vieni patys, atsižvelgdami j masinos svori ir transporte priemonés techninius duomenis arba vieta, kurioje ji turi buti pastatyta arba is kurios ji turi buti paimta.

• Vezant masina, ja reikia tvirtai pritvirtinti virvémis arba, grandinémis.

ISPEJIMAS: Nelieskite besisukanchio peilio.

ISPEJIMAS: Pilkite degalus gerai védinamoje

vietoje, ijsjunge variklj.

3. DALIÇ APRAŞYMAS (1 pav.)

Iskaitant

A: Uždegimo Žvakéš veržliaraktis

4. TECHNINIAI DUOMENYS

Modelis PM5600S	3R
Variklio tipas	Serija B&S 675EXi, ReadyStart
Savaeigis Yra
Variklio litražas 163 cm	3
Nominaloji galia 2,6 kW
Peilio plotis 560 mm
Projektinis greitis 2 800 /min
Degalu bakelio talpa 1,0 I
Alyvos bako talpa	0,47 I
Žolès gaudyklices talpa	70 I
Grynasis svoris 37,2 kg
Aukšćio reguliavimas	25 – 70 mm, 8 nuostatos

Modelis PM5600S3R
Garantuos garso slégio lygis naudotojo vietoje (pagal EN ISO 5395-1, F prieda ir EN ISO 5395-2, EN ISO 4871)	88,5 dB (A) (K=3 dB (A))
Nustatyas garso galios lygis Garantuos garso galios lygis (pagal 2000/14/EB)	96,3 dB (A) K=1,86 dB (A) 98 dB (A)
Vibracija (pagal EN ISO 5395-1, G prieda ir EN ISO 5395-2)	7,90 m/s2K=1,5 m/s2

5. MONTAVIMAS

5-1 SUDEDAMOSIOS RANKENOS SURINKIMAS

1. Varžtu, povežle ir fiksavimo rankenéle užfiksuoikite apatine rankena ant rankenos laikiklio. (2 pav., 3 pav.)
2. Sujunkite virsutine ir apatine rankenas, naudodami fiksavimo rankenele. (4 pav., 5 pav.)
3. Nutieskite kabelj aplink apatinés rankenos veleno vidurine anga. Pritvirtinkite jj kabelio spaustuku, kad kabelis butu užfiksuotas aplink isorine rankenos dalj. (6 pav.) Kitaip kabelis gali buti prispaustas atidarant/ uždarant galin gaubta.

5-2 RANKENOS TINKAMO AUKŠCIO NUSTATYMAS

1) Issukite fiksavimo rankenele, tvirtinancia apatine rankena.
2) Pakelkite arba nuleiskite apatine rankena, kad nustatytumete tinkama aukstj. Sio tipo zholiapjovejyra 3 aukscio nustatymo padety; pasirinkus 1 aukscio nuostata, apatine rankena bus nustatyta auksciausiai zenems pavirsiaus atzvilgiu, o pasirinktus 3 aukscio nuostata - zemiausiai. (7 pav.)
3) Nustate apatine rankena tinkamame aukstyje, užfiksuokite ja fiksavimo rankenéle. (8 pav.)

5-3 ZOLES GAUDYKLES UZDEJIMAS IR NUÉMIMAS

1. Norédami pritvirtinti: Pakelkite galin gaubtā ir prikabinkite Žolès gaudykle prie Žoliapjovés galo. (9 pav., 10 pav.)
2. Norédami nuimti: Suimkite ir pakelkite galin gaubta, nuimkite zoles gaudykle.

5-4 STARTERIO RANKENA

Patraukite starterio rankena nuo variklio link troso kreiptuvo. (11 pav.)

5-5 PJOVIMO AUKSTIS

Patraukite isoren, kad atkabintumete svirti nuo krumpliastiebio. Stumkite svirti pirmyn arba atgal, kad nustatytumete aukstj. (12 pav. ir zr 7-9 punkta)

6. FUNKCIJA

Sias zoliapjoves galima modifikuoti, jprasta funkcija pakeiiciant pagal reikiama naudojimo paskirti: Is zoliapjoves su zoles ismetimu pro gala i:

1. mulciavimo zoiliapjove arba
2. soninio ismetimo zoliapjove.
   Kas yra mulciavimas?
   Mulciuojant, zoIe nupjaunama vieno darbo erapo metu, tuomet sukapojama ir ismetama ant nupjauto zoIes ruozo kaip naturalios traos.
   Patarimai del mulciavimo:
3. Reguliariai pjaukite zole, pasirinkdami vis priesinga judejimo kryptj, maks. 2 cm, kai zole yra 6 cm-4 cm auksoio.
4. Naudokite astrp jovimo peilj.
5. Nepjaukite šlapios Žolès.
6. Nustaty kite maks. variklio apsukas.

7. J u d ékite tik darbui tinkamu tempu.

8. Regulariai valykite mulciavimo pleista, korpuso vidu in pjovimo peilj.

Trumpa instrukcija

6-1 Žoliapjovès mulčiavimo funkcijos nustatymas

ISPEJIMAS: Tik isjungus variklj ir sustojus peiliui.

1. Pakelkite gainj gaubtä ir nuimkiteŽolès gaudykle.
2. lstumkite mulciavimo pleista i dungna. Uzfikuokite mulciavimo pleista, istume mygtuka i dungne esanca anga. (13 pav., 14 pav.)
3. Vel nuleiskite galin gaubta. (15 pav.)
4. Pakelkite òonine sklende ir nuimkite òoninio ismetimo kanala.

6-2 Žoliapjovès šoninio ismetimo funkcijos nustatymas

Tik isjungus variklj ir sustojus peiliui!

1. Pakelkite galinj gaubtaj ir nuimkite zoles gaudykle.
2. Lstumkite mulciavimo pleista i dungna. Uzfikuokite mulciavimo pleista, jstume mygtuka i dungne esanca i anga.
3. Pakelkite sonine sklende, kad zoIe butu ismetama j sona.(16 pav.)
4. Sumontuokite soninio ismetimo kanala (zolés ismetimui pro sona) ant atraminio soninés sklendés kaišcio. (17 pav.)
5. Nuleiskite sonine sklende - sklende guli ant soninio ismetimo kanalo. (18 pav.)

6-3 Žolès p jovimas naudojant Žolès gaudykle

ISPEJIMAS: Tik isjungus variklj ir sustojus peiliui.

Noredami pjauti zoile naudodami zoles gaudykle, nuimkite mulciavimo pleista bei zoles soninio ismetimo kanala (soniniam zoles ismetimui) ir uzdekite zoles gaudykle.

1. Mulciavimo pleisto nuemimas.

2. Pakelkite galin gaubta ir nuimkite mulciavimo pleista.

3. Soninio ismetimo kanalo nuemimas.

4. Pakelkite šoninī atlankā ir nuimkite šoninī išmetimo kanala.

5. Spyruokles jega soniniu atlanku automatiskai uždaro korpuse esancia ismetimo anga.

6. Reguliariai valykite šonini atlanka ir ismetimo anga, kad juose nebūtu Žolès likuci ir prilipusio purvo.

7. Zolés gaudyklés montavimas.

8. Pakelkite galini gaubtāir prikabinkite Žolès gaudykle prie Žoliapjovès galo.

7. NAUDOJIMO INSTRUKCIJA

7-1 PRIES PRADEDANT DARBA

Atlikite variklio, kurame yra benzino ir alvos, remonto darbus, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, pateiktoje su šiaŽoliapjove. Atidžiai perskaity kite instrukcija. (19 pav., 20 pav., 21 pav.)

ISPEJIMAS: Benzinas yra nepaprastai degus.

Laiky kite benzina talpose, skirtose specialiai siam tikslui. Pilkite degalus tik lauke, pries uzvesdami varikli ir, pildami degalus arba juos tvarkydami, nerukky kite.

Niekuomet neatsukite degalu bako dangtelio ir nepilkite degalu, kai variklis veikia arba kai variklis yra jkaites. Issipylus degalams, nebandykite užvesti variklio, tik patraukite masina šalin nuo degalu išsilliejimo vietos ir venkite sukurti kokī nors uždegimo šaltini, kol degalu garai neissisiklaidys.

Saugia užsukite visus degalu bako ir talpyklu dangtelius. Pries paversdami zoiliapjove, noredami atlikti peilio technine prieziura arba isleisti alyva, isleiskite degalus iš bako.

ISPEJIMAS: Niekada nepildykite bako

patalpose, varikliui veikiant, arba po naudojimo nepalauke bent 15 minuci, kol variklis atves.

7-2 VARIKLIO UVEDIMAS IR PEILIO JUNGIMAS

1. Irenginye ant uždegimo Žvakěs galo užděta guminé mova; bütinai jsitikinkite, kad uždegimo Žvakěs laido gale esanti metaline kilpelé (guminés movos viduje) būtů saugiai užděta ant uždegimo Žvakěs metalinio galiuko.
2. Užvesdami šalta arba šilta variklj, nustatykite droselines sklendés svirti bet kuria padeti, tarp padéties „ir padéties „. Dirbdami nustatykite droselines sklendés svirti padeti „.(22 pav.)
3. Atsistoje už irenginio, suimkite už stavdžio valdymor rankenos ir laiky kite ja priešais viršutine rankena, kaip parodyta 23 pav..
4. Paimkite už starterio rankenos kaip parodyta 23 pav. ir ištraukite ja staigiu judesiu. Varikliui užsivedus, létai sugrazinkite ir užfiksuokite ja anttroso kreiptuvo varžto.

Noredami isjunkite varikljir peilj, atleiskite stabdziu.
valdymorankena.

Atsargiaui užveskite variklj, kaip nurodyta instrukcijoe;PEDOSURI buti pakankamu atstumu nuo peilio.

Užvesdami varikli, nepaverskite Žoliapjovès.

Užveskite Žoliapové ant lygaus paviršiaus, kur néraŽolës ar kokiu nors kličiu.

LaikykitePEDasirrankasatakiau nuo besisukanciu daliu. Neuvezskite variklio stovedami priesais ismetimo latako anga.

7-3 DARBO EIGA

Dirbdami, tvirtai laiky kite stabdziu valdymo rankena abejomis rankomis.

Pastaba: Darbo metu atleidus stabdžiu valdymo

rankena, variklis bus ijsjungtas ir todél zoiliapjové nebeveiks.

Ispéjimas: Siekiant iśvengti vejapjovés

atsitiktinio pajudejimo, joje sumontuotas variklio stabdys: pries uzvedant varikli jo rankena butina patraukti atgal. Atleidus variklio valdymo svirti, ji turi grzti i pradine padeti, kurioje variklis automatiskai iissijungia.

Pastaba: Variklio stabdys (stabdžio rankena):

naudodamiesi svirtimi, isjunkite variklj. Atleidus svirtj, variklis ir peilis automatiskai sustoja. Kad galetumete pjauti veja, laikykite svirti darbinije padetyje. Pries pradedami pjauti veja, keliskart patikrinkite paleidimo / stabdymo svirtj, kad jsitikintumete, jog ji tinkamai veikia. Uztikrinkite, kad itempimo trosas judetu sklandziai (t.y. niekaip nestrigtu ir nesusisuktu).

7-4 VARIKLIO ISJUNGIMAS

PERSPEJIMAS: Ijsungus varikli, peilis dar kelias

sekundes sukasi.

1. Noredami isjunkite varikljir peilj, atleiskite stabdziu valdymorankena.(24pav.)
2. Atjunkite ir [zeminkite uzdegimo zvakes laida, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, kad isvengtumete atsitiktinio uzvedimo palikus [rengin] be prieziuros.

7-5 AUTOMATINES EIGOS |JUNGIMAS

Zoliapjovéje jrengta greic reguliavimoistema, kuri leidzia pasirinkti 3 greicio nuostatas, nuo 3,0km / h iki 4,5km / h

Padétis „: maziausio greicio padétis; Padétis „: didziausio greicio padétis. (25 pav.)

Atlikite toliau nurodytus veiksmus:

1. Atleiskite savieigos valdymo rankena, kad zoliapjov sustotu ir nejdetu priekj.
2. Pasirinkite pageidaujama greicio nustatyma.
3. Paimkite už savieigos valdymo rankenos ir toliau pjaukite Žolę. (26 pav.)

PERSPEJIMAS: Šižoliapjové skirta pjauti jprast

veja prie namu, kuri yra ne aukstesne nei 250 mm.

Nemëginkite ja pjauti nejprastai aukstos, išdžüvusios ar slapios Žolès (pvz., ganyklose) ir nesmulkinkite ja sausu lapu krūv. Ant Žoliapovés dugno gali susikaupti purvo arba jo gali patekti i ismetimo vamzdi, o tai gali sukelti gaisra.

7-6 KA DARYTI, KAD ZOLE BUTU PJAUNAMA GERIAUSIAI

Surinkite nuo vejos siukskles. Isitikinkite, ar ant vejos nera akmenu, pagaliu, laidu ar kitu pašaliniu daiktu, kurios zoliapjové gali netycia pagriebti bei sviesti bet kuria kryptimi ir sukelti sunkiu operatoriaus ar kitu asmenu suzeidimu bei padaryti Žalos turtui ir aplinkiniams objektams. Nepjaukite slapios zoles. Norédami, kad zole butu pjaunama veiksmingai, nepjaukite slapios zoles, nes ji prilimpa prie dugno apacios ir susmulkinta zole pjaunama netinkamai. Pjaukite ne daugiau nei 1/3 zoles ilgio. Rekomenduojamas zoles pjoyimo aukstis - 1/3 zoles ilgio. Reikia pasirinkti tinkama važiavimo greiti, kad susmulkinta zole butu tologyia paskeidziama po veja. Esant itin sudetingoms pjoyimo salygoms ir tankiai zolei, norint grażiai npjauti zole, gali tekti pasirinkti mažiausia važiavimo greiti. Pjaunant aukstá zole, veja gali tekti pjauti per du kartus, antro pjoyimo metu nuleidžiant peilj dar 1/3 aukscio, ir, galbut, pjauti priesinga pirmam pjoymui kryptimi. Uźgriebiant siek tiek npjauto ruozto, taip pat galima švariau npjauti bet kokius likusius nenupjautos vejos kuokstelius. Norint geriausiai npjauti zole, zojiapjové visuomet reikia naudoti nustacius maksimalias variklio apsukas. Nuvalykite dugno apacia. Po kiekvieno apnaudojimo butinai nuvalykite pjoyimo dugno apacia, kad ant jo nesusikuaptu zole, kuri neleis tinkamai atlikti mulciavimo. Lapu mulciavimas Veja gali buti trésiama mulciouant ir lapus. Mulciuodami lapus, jsitikinkite, kad jie yra sausi ir nesukrite ant vejos permelyg storu sluoksniu. Noredami mulciuoti, nelaukite, kol nuo medziu nukris visi lapai.

ISPEJIMAS: Atsitrenke i koknors pašalini

daikta, ijsjunkite varikli. Istraukite uzdegimo zvake, kruopsciai patikrinkite zoiliapjove, ar nera pazeidimu, ir, jei reikia, pataiskyte juos pries vel uzvesdami ir naudodami zoiliapjove. Pernelyg stipri zoiliapjovs vibracija darbo metu rodo gedima, [rengin] reikia skubiai patikrinti ir pataisyti.

7-7 ZOLES GAUDYKLE

Ant galinio gaubto yra permatomas langelis, pro kuri galima matyi zoles bukle zoles gaudykleje. Jeigu zoles gaudykle yra pilna zoles, zoles gaudykle reikes iustinti ir isvalty bei patikrinti, ar svarus ir neuzsikimses jos ventiliavimo tinkleis. (27 pav.)

7-8 DUGNAS

Po kiekvieno panaudiojimo privaloma nuvalyi zoiliapjovedugno apacia, kad ant jos nesikauptu susmulkinta zele,lapai, purvas ar kitos medziagos. Jeigu ant dugnosusikaups purvo,jis salygos rudziu atsiradima ir korozija;be to, jis trukdys tinkamai atlkiti mulciavima.Dugnagalima nuvalty pakreipus zoiliapjove ir snugrandziusapacia tinkamu jrankiu (tuo metu uzdegimo zvaké butinaituri buti atjungta).

7-9 NUODYMAI, KAIP NUSTATYTI PJOVIMO AUKŠT!

PERSPEJIMAS: Niekada nedarykite jokiu

žoliapjovës reguliavimo darbu pirma neisjunge variklio ir neatjunge uždegimoŽvakës liao.

PERSPEJIMAS: Prieš keisdami Žolěs p jovimo

aukstj, isjunkite zoiliapjove ir atjunkite uzdegimo zvakes laida.

Sioje zoiliapjovéje Irengta centrine aukšcio reguliavimo svirtis, kuria galima nustatyti 8 aukšcio padetyse.

1. Pries keisdami zoles pjovimo aukstj, isjunkite zoliapjove ir atjunkite uzdegimo zvakes laida.
2. Centrine aukšćio reguliavimo svirti galima nustaty i 8, skirtingose aukšćio padétyse.

Noredami pakeisti pjovimo aukstj, patraukite regulavimo svirti link rato ir pakelkite arba nuleiskite svirti, kad pasirinktumete norimaukstj.

Visi ratai privalo buti sumontuoti tame pačiame aukšyje. (28 pav.)

8. TECHNINES PriežiūROS INSTRUKCIJA

UZDEGIMO ZVAKÉ

Pakeitimui naudokite tik originalia uždegimo Žvake.
Noredami užtikrinti geriausia darba, keiskite uždegimo Žvake kas 100 darbo valandy.

STABDZIU TRINKELÉS

Pas technines prieziuros agenta reguliarai tikrinkite ir (arba) keiskite variklio stabdziu trinkeles. Keitimui galima naudoti tik originalias dalis.

9. TEPIMO INSTRUKCIJA

PERSPEJIMAS:ATJUNKITE UZDEGIMO

ZVAKE, PRIES ATLIKDAMI TECHNINES PrieziuROS DARBUS.

1. RATAI-Patepkite kiekvieno rato rutulinius guolius neklampia alyva bent kartapersezona.

2. VARIKLIS-Vadovaukites variklio naudojimo instrukcija, kaip atlikti variklio tepima.

10. VALYMAS

PERSPEJIMAS: Neplaukite variklio vadens

žarna. Vanduo gali pažeisti variklj arba užtersti degalu systema.

1. Nusluostykite dugna sausu skudureliu.
2. Nuplaukite dugna, pakreipe zoliapjove taip, kad uždegimo Žváke bʊtu virsuje.

10-1 VARIKLIO ORO FILTRAS

PERSPEJIMAS: Neleiskite, kad purvas ar dulkés

uzkimstu oro filtro poroloninj elementa. Variklio oro filtro elementa reikia techniskai prižiūrétī (iśvaltyi) kas 25 darbo valandas. Jeigu Žoliapjové naudojama esant sauso oro salygoms, kuomet kyla daug dulkiu, poroloninj elementa reikia valtyi regulariai.

NOREDAMI ISVALYTI ORO FILTRA

1. Pakelkite asele, esancia ant filtro dangcio. (29 pav.)
2. Nuimkite filtrodangteli.
3. Isplaukite filtro elementa muiluotame vandenyje. NENAUDOKITE BENZINO!
4. Palaukite, kol oro filtros elementas išdžius.
5. Užlăsinkite ant poroloninio filtro kelis lašus alyvos SAE30; stipriali suspauskite jj, kad pašalintumete alyvos pertekliu.
6. Vél sumontuokite filtrà.
7. Uždarykite filtró dangtj.

PASTABA: Jeigu filtras nusidèvèjés, suplèsytas arba
jo nejmanoma iśvaltyi, pakeiskite jj nauju.

10-2 PJOVIMO PEILIS

PERSPEJIMAS: Būtinai atjunkite ir jžeminkite

uzdegimo zvakés laida, pries taisydami pjovimo peilj, kad variklis nebutu atsitiktinai uzvestas. Noredami suimti peilius, butinai devekite pirstines arba naudokite skudurelj. Paverskite zoiliapjove, kaip nurodyta atskiroje variklio naudojimo instrukcijoje. Nuimkite sesiakampi varztarpozerle, tvirtinancius peilir peilio adapterant ant variklio alkuninio veleno. Nuimkite peilir jo adaptereri nuo alkuninio veleno.

[SpeJIMAS: Reguliarai tikrinkite peilio adapteri,

arjisneiskiles,ypaacatsitrenkejkoki nors pašalin daikta. Jeireikia, pakeiskite ji.

Norint pasiekti geriausiu rezultatu, peilis turi buti astrus. Peilj galima nuimti ir pagalasti ji šlifavimo staklemis arba dilde, kiek jmanoma išlaikant originalu ašmenu nuozambio kampa. Labai svarbu, kad kiekvienes peilio pjovmi krastas butugulastas vienodai, kad peilis nebutu isbalansuotas. Netinkamas peilio balansavimas sukels permelyg didele vibracija, kuri sugadins varikljir zoliapjove. Pagalande, butinai tinkamai subalansuokite peilj. Peilio balansa galima patikrinti uzmovus ji ant apvalaus atsuktuv galo. Galaskite sunkesnia peilio puse tol, kol peilis bus tinkamai subalansuotas. (30 pav.) Pries vel sumontuodami peilj ir jo adapteri ant Irenginio, patepkite variklio alkuninj velena ir vidinj peilio adaptorio pavirsiu neklampia alva. Sumontuokite peilio adapteri ant alkuninio veleno. Zr. 30 pav.. Uzmaukite peilj taip, kad jo dalies numeris nebutu nukreiptas adapterj. Uzddekite ant peilio poverze ir ikiškite sesiakampj varzta. Priverzkite sesiakampj varzta, naudodami toliau nurodyta sukimo momenta.

10-3 SUKIMO MOMENTAS MONTUOJANT PEILI

Sucentruokite varztä ir priverzkite ji 40 Nm-50 Nm jega, kad butu uztikrintas saugus jrenginio darbas. Būtina reguliariai tikrinti VISAS verzles ir varztus, ar jie tinkamai priveržti.

Ilgai naudojant irenginj, ypač smelétose vietověse, peilis nusidévi ir praranda savero originalia forma. Todél p jovimo veiksmingumas sumažéja ir peilj reikia pakeisti.

Pakeiskite Sena peil tik patvirtintu, originaliu peiliu.

Gamintojas neatsako už Žala, patirta naudojant nesubalansuota peilj.

Keisdami peil, privalote naudoti originalu peil (DOLMAR 263001171) (noredami uzsakyti peil, kreipkites i vietos atstova arba skambinkite mus bendrovei).

10-4 VARIKLIS

Variklio technines prieziuros instrukcija 己 _ i atskirta variklio naudiojimo instrukcija.

Tikrinkite variklio alya, kaip nurodyta atskiroje variklio naudiojimo instrukcijoje, pateiktoje su šiaŽoliapjove.

Atidžiai perskaitykite ir vadovaukitës instrukcija.

Esant iprastoms darbo salygoms, valykite oro filtra, kaip nurodyta atskiroje variklio naudojimo instrukcijoje.

Kylant nepaprastai daug dulkiu, valykite filtrq kas kelias darbo valandas. Prastas variklio viekimas ir uzliejimas paprastai reiskia, kad reikia isvalyti oro filtra.

Noredami isvalti oro filtra, zr. atskirta variklio naudojimo instrukcija, pateiktarku su siuo irenginiu.

Karta persezona reikia nuvaltyi uzdegimo zvaké ir pareguluoti tarpelj tarp zvakés ir kontakto. Sezono pradžioje rekomenduojama pakeisti uzdegimo zvaké; zr. variklio naudojimo instrukcija, kurioje nurodyti techninai duomenys apie tinkama uzdegimo zvakés tipa ir tarpeli. Reguliariaiu nuvalykite variklj skuduru arba sepeciu.

AusinimoSYSTEMA (ventiliatoriauskorpusosritis) turi buti svari, kad butu uztikrinta tinkama orocirkuliacija, kuri yra butina, kad variklis tinkamai veikturiglgalarnautu. Butinai nuvalykitene nuo duslintuvo zole, purva ir degias siuksls.

11. SAUGOJIMO INSTRUKCIJA (NE SEZONO METU)

Norint paruosti Žoliapjové saugojimui, reikia atlikti šiuos veiksmus:

1. Sezonui pasibaigus, paskutini karta panaudioje jrenginj, iustinskite jo baka.

a) Ištraukite benzina iš bako, naudodami siurbimo pompa.

PERSPEJIMAS: Nebandykite tuistinti benzino

bako uždaroje patalpoje, šalia ugnies ir pan. Nerúkykite!

Benzino garai gali sukleti sprogima arba gaisra.

b) Užveskite varikljir palikite jj veikti tol, kol busi išeikvotas visas likes benzinas ir variklis užge
c) Issukite użdegimoźvake. L degimo kamera ipilkite mażdaug 20 ml alyvos. Kelis kartus patraukite uż starterio rankenos, kad alyva tolgiai pasiskirstytu degimo kameroje. Pakeiskite użdegimoźvake.

1. Kruopschiai nuvaly kite ir patepkite zoaliapjove, kaip apraśyta pirmiau esanciame skyriije „TEPIMO INSTRUKCIJA".

2. Siek tiek patepkite pjovikli, kadjis nesurudtyu.

3. Žolapjové laikykite sausoje, švarioje, nuo šalčio apsaugotoje, rakinamoje patalpoje.

PERSPEJIMAS: Pries pastatant zoiliapjove i

vieta, ji privalo buti visiskai atvesusi.

PASTABA:

• Laikant bet koki elektrini renginji nevédinamoje patalpoje arba medziagu sandélyje,

• reikia pasirupinti, kad irenginys butu apsaugotas nuo korozijos. Patepkite irengini, ypač kabelius ir visas judamásias dalis neklampia alyva arba silikonu.

• Bukite atsargus, kad nesulenktumete arba nesuraizgytumete laidu.

• Jeigu starterio lynas atsikabintu nuo troso kreiptuvo, esancio ant rankenos, atjunkite ir izeminkite uzdegimo zvakés laida, nuspauskite peilio valdymo rankena ir letai istraukite starterio trosa is variklio. Uzmaukite starterio trosa ant troso kreiptuvo varzto, esancio ant rankenos.

Gabenimas

Išjunkite variklj ir palaukite, koljis atvës. Tada atjunkite uždegimo Žvakës laida ir ištušinkite degalu baka pagal variklio vadove pateikiamas instrukcjjas. Stumdami vejavopé per kliutis, bukite atsargus, kad nesulankstytumëte ir nepažeistumëte peilio.

12. GEDIMU LOKALIZAVIMAS

Problema GALIMA	PRIEŽASTIS ATITAISYMAS
Variklis neužsiveda.	Netinkamas droselinés sklendés nustatymas pagal esamas darbo salygas.	Nustatykite droselñç sklende i tinkamá padétj.
	Tuščias degalu bajas.	Pripilkite baka degalu: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Nešvarus oro filtro elementas.	Išvalkyite oro filtro elementa: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Atsilaisvino uždegimo Žvaké.	Priveržkite uždegimo Žvaké, naudodami 25-30 Nm sukimo momenta.
	Atsilaisvimo arba nukrito uždegimo Žvakés laidas.	Užděkite uždegimo Žvakés laida ant uždegimo Žvakès.
	Netinkamas uždegimo Žvakés tarpelis.	Tarp elektrrodu turi būti 0,7 - 0,8 mm tarpelis.
	Sudegè uždegimo Žvaké.	Sumontuokite nauja uždegimo Žvaké, tinkamai nustatydami tarpelj tarp elektrrodu: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Karbiuratorius užpiltas degalais.	Išimkite oro filtro elementa ir be perstojo traukite už startelio troso, kol karbiuratorius bus išvalytas, tuomet vél sumontuokite oro filtro elementa.
	Sugedes uždegimo modulis.	Kreipkitès i techninio aptarnavimo centra.
Sunku užvesti variklj arba variklis netenka galios.	Užteršas degalu bajas, bake yra vandens arba degalu nuosédu.	Išleiskite iš bako degalus ir išvalkyite baka. l degalu baka pripilkite Švariú degalu.
	Užsikimšo degalu bako dangtelyje esanti ventilarijos anga.	Išvalkyite arba pakeiskite degalu bako dangteli.
	Nešvarus oro filtro elementas. Išvalykite oro filtro elementa.
Variklis veikia netvarkingai.	Sudegè uždegimo Žvaké.	Sumontuokite nauja uždegimo Žvaké, tinkamai nustatydami tarpelj tarp elektrrodu: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Netinkamas uždegimo Žvakés tarpelis.	Tarp elektrrodu turi būti 0,7 - 0,8 mm tarpelis.
	Nešvarus oro filtro elementas.	Išvalkyite oro filtro elementa: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
Variklis prastai veikia be apkrovu.	Nešvarus oro filtro elementas.	Išvalkyite oro filtro elementa: Žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Užsikimšo variklio gaube esančios ventilarijos angos.	Išvalkyite angose susikaupusi purva.
	Užsikimšo variklio aušinimo briaunos ir oro kanalai, esantys po variklio ventilatoriaus korpusu.	Nuvalkyite purva nuo aušinimo briauní ir išvalkyite oro kanalus.
Problema GALIMA PRIEŽASTIS ATITAISYMAS
Esant didelões apsukoms, variklis netolygiai veikia.	Per mažas tarpelis tarp uždegimo Žvakůs elektrrodu.
Perkaista variklis.	Sutrikůs aušinimo oro srautas.
	Netinkama uždegimo Žvaků.
Žoliapjové nejoprastai vibruoja.	Atsilaisvino p jovimo mechanizmas. Priveržkite peil.
	Nesubalansuotas p jovimo mechanizmas.

13. APLINKA

Jeigu po ilgo naudojimo sena irengini reikétu pakeisti nauju, neismeskite jo kartu su buitinémis atliekomis; nuvezkite ji i atitinkama atlieku surinkimo ir perdirbimo punkta.

14. EB ATITIKTIES DEKLARACIJA

Tik Europos šalims

EB atitikties deklaracija i šia naudiojimo instrukcija iTRAUKTA A priede.

Ulvaate selgitus
