BRUKSANVISNING PM462R DOLMAR

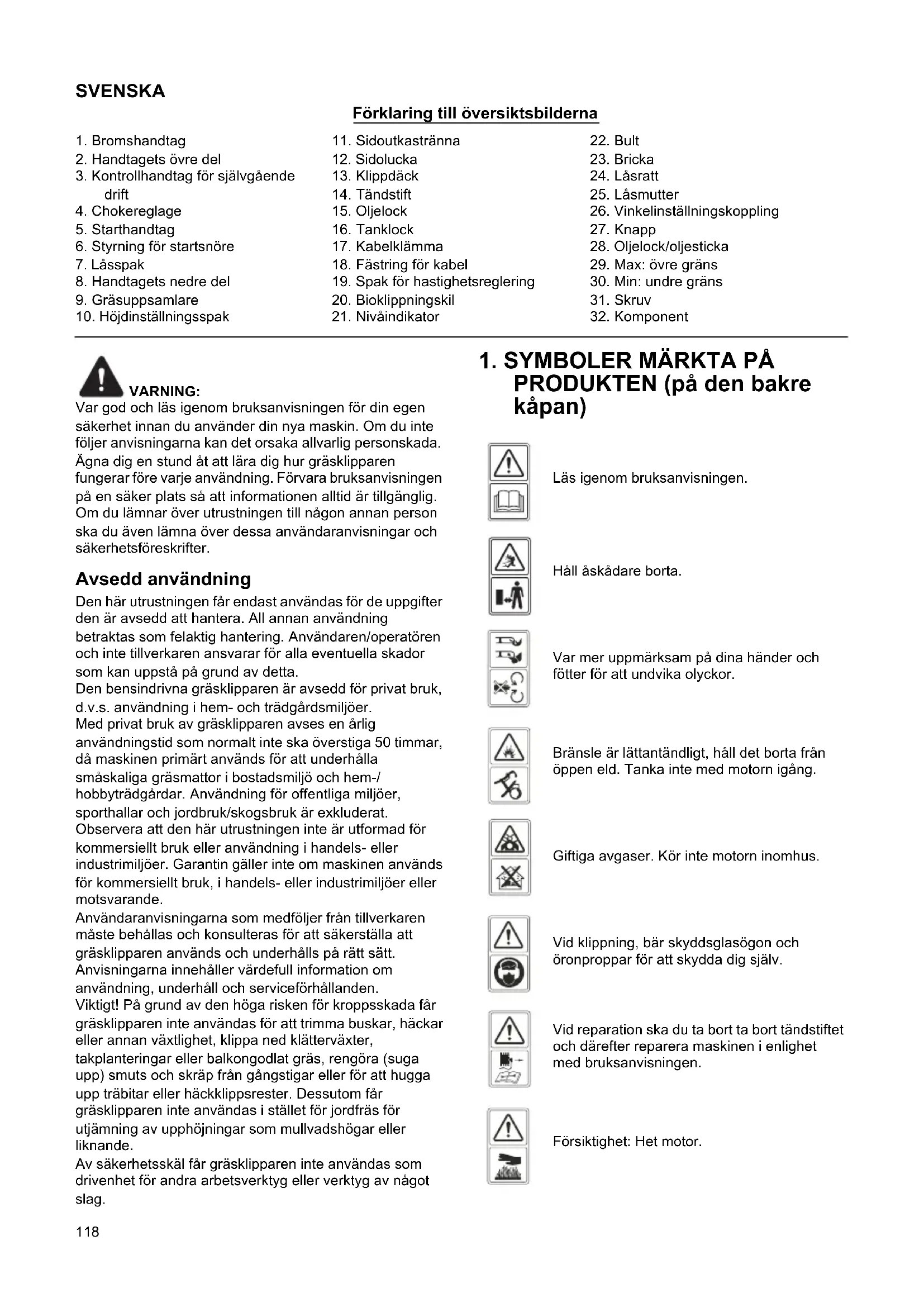

Förklaring till översiktsbilderna

1. Bromshandtag	11. Sidoutkastrinna	22. Bult
2. Handtagets övre del	12. Sidolucka	23. Bricka
3. Kontrollhandtag für självgående drift	13. Klippdäck	24. Läsrett
	14. Tändstift	25. Låsmutter
4. Chokereglage	15. Oljelock	26. Vinkelinställningskoppling
5. Starthandtag	16. Tanklock	27. Knapp
6. Styrning für startsnöre	17. Kabelklämma	28. Oljelock/oljesticka
7. Lässpak	18. Fästring für kabel	29. Max: övre gräns
8. Handtagets nedre del	19. Spak für hastighetsreglering	30. Min: andere gräns
9. Gräsuppsamlare	20. Bioklippningskil	31. Skruv
10. Höjdinställningsspak	21. Nivåndikator	32. Component

WARNING:

Var god och läsigen bromBruksanvisingen for din egen sakerhet innan du anvander din nya maskin. Om du inte foljer anvisingarna kan det orsaka allvarlig personskada. Agna dig en stund at att lara dig hur grasklipparen fungerar fore varje anvandning. Forvara bruksanvisingen pa en saker plats sa att informationen alltid ar tillganglig. Om du lamnar over utrustningen till nagon annan person ske du även lamna over dessa anvandaranvisinger och sakerhetsforeskrifter.

Avsedd användning

Den har utrustingen fär endast användas for de uppgifter den ar avsedd att hantera. All annan använding betraktas som felaktig hantering. Användaren/operatoren och inte tillverkaren ansvarar for alla eventuella skador som kan uppsta på grund av detta. Den bensindrivna gräsklipparen ar avsedd for privat bruk, d.v.s. använding i hem- och trädgårdsmiljör. Med privat bruk av gräsklipparen avses en Arlington smaskaliga grasmattor i bostadsmiljö och hem-/ hobbyträdgårdar. Använding for offentliga miljör, sporthallar och jordbruk/skogsbruk ar excluderat. Observera att den har utrustingen inte ar utformad for kommersielt bruk erler använding i handels-ller industriimiljör. Garantin gäller inte om maskinen används for kommersielt bruk, i handels-ller industriimiljör erller motsvarande.

Användaranvisingarna som medfoljer fran tillverkaren maste behállas och konsulteras for att sakerställa att gräsklipparen används och underhälls pa ratt satt. Anvisingarna innehäller vardefull information om användning, underhäll och serviceforhällanden. Viktigt! På grund av den höga risiken for kroppsskada fär gräsklipparen inte användas for att trimma buskar, höckar erller annan växtlighet, klippa ned klätterväxter, takplanteringar erller balkongodlat gräs, rengörà (suga upp) smuts och skrap frän gangstigar erller for att hugga upp träbitar erller höcklippsrister. Dessutom fär gräsklipparen inte användas i stället for jordfräs for utjämning av upphöjningar som mullvadshöggar erller liknande.

Av sakerhetsskal fär gräsklipparen inte användas som drivenhet for andra arbetsverktyg ell er verktyg av nagot slag.

1. SYMBOLER MÄRKTA PÅ PRODUKTEN (på den bakre kapan)

Lásigenombruksanvisingen.

Häll askadare borta.

Var mer uppmarksam pa dina hander och fotter for att undvika olyckor.

Bransle ar lattantändigt, halldet borta fran oppen eld. Tanka inte med motorn igang.

Giftiga avgaser. Kor inte motorn inomhus.

Vid klippning, bär skyddsglasögon och Öronproppar for att skydda dig själv.

Vid reparation ske du ta bort ta bort tändstiftet och därefter reparera maskinen i enlighem med braksanvisingen.

Forsiktighet: Het motor.

2. ALLMÄNNASAKERHETSANVISNINGAR

WARNING: Vid användning av bensindrivna

maskiner sca alltid grundlaggande sakerhetsforeskrifter, inklusive foljande, afterlevas for att minska risken for allvarlig personskada och/eller skada pa maskinen. Läsigenom alla dessa anvisningar innan du anvanderenna produit och behall anvisingarna for framtida bruk.

WARNING: Maskinen bildardetttelektromagnetiskt

fält omkring sig under användningen. Under vissa forhällanden kan detta falt störa aktiva eller passiva medicinska implantat. För att minska risken for allvarlig aller dödlig skada, likommenderar vi personer med medicinskt implantat att konsultera sin lakare och tillverkaren av det medicinska implantatet innan de använder maskinen.

Utbildning

• Läs noggrantigenom instruktionerna. Vänj dig vid manöverkontrollerna och den korrektanvändningen av utrustningen. Lar dig hur du snabbt stoppar motorn.

• Använd gräsklipparen endast für det ändamål den År avseddd for, dvs. att klippa och samla ihop gräs. All annan användning kan vara farlig och orsaka skada pa maskinen. Exempel på felaktig användning kan inkludera men År inte begränsat till:

• transport av personer, barn aller djur på maskinen;

• transportera sig själv med maskinen;
• använda maskinen till att dra aller skjuta på laster;
• anvanda maskinen till uppsamling av lov eller skrap;
• använda maskinen till att beskär Häckar eller for att kapa annan vegetationän gräs;
• lata flera personer manovrera maskinen samtidigt;

• anvanda kniven på andra ytor an gras.

• Låt aldrig gräsklipparen användas av barn eller av personer som inte känner till dessa instruktioner. Lokala bestämelsek kan ange en äldersgräns for användaren.

• Använd aldrig gräsklipparen:

• när personer, särskilt barn, aller djur finns i narheten;

• om användaren har tagit medicin aller substanser som kan påverka hans reaktions- och koncentrationsförmåga.

• Glöm inte att användaren ar ansvarig für olyckor aller eventuell fara gentemot andra personer och deras hegendom.

• For att använda maskinen krävs att användaren har fätt tillbörlig utbildning i användning, justering och Funktion av maskinen, somt forbjudna användningsområden.

Förberedelse

• Bär alltid kraftiga skor och langbyxor nar du klipper gräs. Använd inte ustrustningen barfota eller med öppna skor.

• Kontrollera noggrant hela arbetsomradet och ta bort alla foremal som kan kastas ivag av maskinen, som stenar, leksaker, pinnar och kablar.

• VARNING - Bensin ar mycket lattantändigt.

• Förvara brändsle i behällare som ar avsedda for detta syfte.

• tanka endast utomhus och rok inte vid tankningen.
• tanka innan motorn startas. Ta aldrig bort tanklocket ell er tanka medan motorn ar igang ellr narnotorn ar het.
• försök inte att starta motorn om du har spillt bensin,utan rulla bort maskinen frän det området och undvik att skapa nagoon form av antändning forran bensinängorna dunstat.

• satt tillbaka alla lock pa bransletank och branslebehallare ordentligt.

• Byt ut trasiga ljuddampare.

• Utför alltid en visuell inspektion innan användningen für att kontrollera att knivar, knivbultar och knivmonteringen inte är utnöta eller skadade. Ersätt samtiga utnöta eller skadade knivar och bultar i hela satser sä att balansen bibeḥàlls.
• Kontrollera regelbundet sä att alla startlås och operatörsnärvarokontroller fungerar som de ska.

Drift

Kor inte motorn i eett begransat utrymme dar farlig kolmonoxid kan ansamlas.
- Använd inte maskinen nar du ar trott, sjuk aller paverkad av alkohol aller andra droger.
- Varning! Använd inte gräsklipparen)där det finns risk for blixtnedslag.
- Detärrekommenderatattbegransanvanvändningstiden foratt minimera riskerna med hoga ljudnivær och vibrationer.
- Var forsiktig när du använder gräsklipparen i sluttningar och narabranta kanter, diken elljordvallar.
- Klipp endast i dagsljus aller i god belysning.
- Undvik om det ar möjigt att använda utrustningen i vätt gräs.
Se alltid till att ha bra fotfaste pa sluttningar.
Gå, spring aldrig.
- För hjulforsedda roterande maskiner: klipp tvärs over sluttande terräng, aldrig upp och ner.
- Var särskilt fösiktig vid byte av riktning i sluttandeterräng.
- Klippinteformycketpabranta ytor.
- Var särskilt fösaktiv när du vänder eller drangräsklipparen emot dig.
- Stoppa kniven/knivarna om grasklipparen maste lutas for att Transporteras over grasfria ytor och nar grasklipparen transporteras till och fran ytan darr graset ske klippas.
- Använd aldrig gräsklipparen med trasiga skyddsanordninger erller utan sakerhetsutrustning somt ex stenskydd och/eller gräsuppsamlare.
Försiktigkeit! Gräsklipparen fär ej användas utan antingen hela gräsuppsamlaren eller utkastöppningssskyddet med automatisk stängning monterat på plats.
- Ändra inteinstallingen av motorns varvntsregulator.
eller overvarva motorn.
- Ändra eller modificera inte nagon förseglad justering av varvitalsreglaget.
- Gräsklipparens sakerhetssystem aller sakerhetsfunktioner fär inte modifieras aller inaktiveras.

• Frikoppla alla kniv- och drivkopplingar innan du startar motorn.
• Starta motorn omsorgsfullt enligt anvisiningarna och med fotterna på avstand fran kniven/knivarna.
• Luta inte gräsklipparen när du startar motorn.
• Starta inte motorn när du står framfor gräsutkastningsöppningen.
• Placerainte händer och fötter i narheten eller under roterande delar. Stå alltid på avständ fran utkastöppningen.
• Lyft aldrig upp eller bar grasklipparen med motorn igang.

• Stanna motorn och lossa tandkabeln, kontrollera att alla rörliga delar har stannat helt och ta bort tandningsnyckeln där det finns en:

• innan du tar bort nagot som fastnat aller rensar grasutkastoppingen.

• innan grasklipparen kontrolleras, rengörs eller nagot arbete utförs på den.
• när du har kört på ett främande foremål. Kontrollera gräsklipparen om det uppstätt skador och utfor reparationer innan maskinen startas och används på nytt.

• om gräsklipparen börjar vibrera på ett onormalt satt (kontrollera omedelbart).

• Stanna motorn och lossa tandkabeln, kontrollera att alla rörliga delar har stannat helt och ta bort tandningsnyckeln där det finns en:

• nar du lámnar gräsklipparen utan uppsikt.

• innan pafyllning.

• Minska gaspádraget nar motorn ska stängas av och, om motorn ar forsedd med en avstängningsventil, stäng av bransletillförseln vid slutet av klippningen.

• Använd gräsklipparen endast für det ändamål den År avseddd for dvs att klippa och samla ihop gräs. All annan användning kan vara farlig och orsaka skada pa maskinen.

Underhäll och Förvaring

• Se till att alla muttrar, bultar och skruvar År Åtdragna for att alltid bibehalla utrustingen i sakert arbetsskick.
• Forvara aldrig utrustningen med bensin i tanken i en byggnad dar angor kan komma i kontakt med oppen eld eller gnistor.
• Lat motorn svalna innan du forvarar den i ett slutet utrymme. Rengor och underhall grasklipparen fore forvaring.
• For att minska brandrisken skamotorn, ljuddamparen, batterikkomponenten och utrymmet dar bensinen forvaras hallas fria fran gras, lov ellor for mycket smorjmedel.
• Kontrollera gräsuppsamlaren ofta sö att den inte är utnott eller församrad.
• Byt ut utnotta aller skadade delar for saker användning.
• Om bransletanken maste tommas ske det goras utomhus.

• Felaktigt unterhalb, använding av icede overensstämande ersättningskomponenter, aller avlagsnande aller modifiering av sakerhetskomponenter kan skada gräsklipparen och operatoren allvarligt.

• Använd endast knivar och reservdalar som rekommenderas av tillverkaren. Användning av ökta delar kan skada maskinen och användaren. Håll gräsklipparen i fullgott arbetsskkick.

• Kontakta servicecenter for att fã hjälp om encheten som ske stoppa kniven inte fungerar.

Transport och hantering

• När maskinen ska hanteras, resas upp, transportereras.
  eller lutas ska du:

• anvanda kraftiga arbetshandskar;

• greppa maskinen pa platser där du fär sakert grepp samtidigt som du tar hönsyn till vikten och fördelningen av densamma;

• se till att lampligt antal person finns tillgangliga i forhallande till maskinens vikt och egenskaper, aller platsen dar den ska placeras aller plockas upp.

• Under transport ska maskinen säkras med rep eller kedjor.

VARNING: Rör inte roterande kniv.

WARNING: Tankaiettvalventilerutrymmed

motorn avstangd.

3. BESKRIVNING AV DELAR

(Fig. 1, Fig. 2, Fig. 3, Fig. 4)

Inkluderar

A: Tändstiftsnyckel

4. TEKNISKA DATA

Modell PM462R	PM4602SR PM-4602 S3C	PM-5102 S3C
Motortyp	B&S 675EXi-serien, ReadyStart	B&S 675EXi-serien, ReadyStart	B&S 750EX-serien, ReadyStart	B&S 750EX-serien, ReadyStart
Självgående Nej Ja Ja Ja
Cylindervolym 163 cm	3	163 cm3	161 cm3	161 cm3
Nominell effekt	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Knivbredd	460 mm	460 mm	460 mm	510 mm
Märkhestighet	2 800/min	2 800/min	2 800/min	2 800/min
Brändsletankens volym	1,0 L	1,0 L	1,0 L	1,0 L
Oljetankvolym	0,47 L	0,47 L	0,6 L	0,6 L
Gräsuppsamlarens kapacitet	60 I	60 I	60 I	65 I
Nettovikt	30 kg	32,5 kg	35 kg	38 kg
Höjdinställning	25 - 70 mm,8 installningar	25 - 70 mm,8 installningar	25 - 70 mm,8 installningar	25 - 70 mm,8 installningar

Modell	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Garanterad ljudtrycksnivå vid användarpositionen(I enlighet med EN ISO 5395-1, bilaga F, och EN ISO 5395-2, EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Uppmätt ljudtrycksnivå(Garanterad ljudtrycksnivå(I enlighet med 2000/14/EG)	94,0 dB (A)K=1,80 dB (A)	94,0 dB (A)K=1,80 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibration(I enlighet med EN ISO 5395-1, bilaga G, och EN ISO 5395-2)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTERING

5-1 MONTERA DET FällBARA HANDTAGET

1. Satt fast den nedre delen av handtaget pa handtagsfastet med en bult, bricka och lasratt. (Fig. 5)
2. Lyft de två lasspakarna for att ansluta det over och undre handtaget. (Fig. 6)
3. Tryck lasspaken till last lage for att lasa handtagen i användningslage. (Fig. 7)
4. Justera atdragningen genom att vrida at lasmattern med en lamplig nyckel. (Fig. 8)
5. Placera kabeln over handtagsskaftet. Klam fast den runt det nedre handtagets mitt med kabelklamman och se till att kabeln ar fasp utsidan av handtaget. (Fig.9, Fig.10) I annat fall kan kabeln komma i klam vid oppning/stangning av stenskyddet.

5-2 INSTALLING AV LAMPLIG VINKEL

1) Dra ut lasspaken for att frikoppla handtagen.
2) Vrid det övre handtaget som ar fasi mitten på vinkelinställningskopplingen for att stalla in lamplig vinkel mellan -15^ och 15^ (3 lagen: -15^ , 0^ aller 15^ ) som visas i Fig. 11.
3) Tryck in lasspaken till stangt lage for att koppla in det nedre och övre handtaget.

5-3 MONtera OCH DEMONtera GRASUPPSAMLAREN

1. Fastsätting: Lyft stenskyddet och haka fast gräsuppsamlaren på maskinens baksida. (Fig. 12, Fig. 13, Fig. 14)
2. Borttagning: Ta tag i och lyft upp stenskyddet, ta bort grasuppsamlaren.

5-4 STARTHANDTAG

Flytta starthandtaget fran motorn till styrningen for startsnoret. (Fig. 15)

5-5 KLIPPHÖJD

Tryck ut spaken for att frigora den fran stallet. Flytta spaken framat aller bakat for att justera hojden. (Fig. 16 och se paragraf 7-9)

6. FUNKTION

Dessa gräsklippare kan ändras och få andere Funktioner beroende på hur de ska användas: Från gräsklippare med bakre uppsamling till:

1. Biogräsklippare aller som
2. Gräsklippare med sidoutkast.

Vad ar bioklipp?

Vid bioklipp klips gräset i ett arbetssteg. När det är finhachat gär det tillbaka till gräsmattan som naturligt gödningsmedel.

Tips for bioklippning:

• regelbunden nedklippning av max. 2 cm, fran 6 cm till 4 cm gräslängd.
• använd en vass skärkniv.
  -klippinteblottgras.
• Ställ in max. motorhastigkeit.
• flytta endast i arbetstakt.
• rengör regelbundet bioklippningskilen, insidan av kāpan och den rörliga kniven.

Att börja använda maskinen

6-1 Byte av utrustning for bioklippning

WARNING: Endast med avstangd motor och

stillastäende klippare.

1. Lyft upstenskyddet och ta bort grasuppsamlaren.
2. Tryck in bioklippningskilen i klippdäcket. Läs bioklippningskilen med knappen i öppningen på klippdäcket. (Fig. 17, Fig. 18)
3. Sank ner stenskyddet igen. (Fig. 19)
4. Lyft upp sidoluckan och ta bort sidoutkastrannan.

6-2 Aterställning für klippning med sidoutkast

Endast med stillastaende motor och kniv!

1. Lyft upstenskyddet och ta bort grasuppsamlaren.
2. Montera bioklippningskilen.
3. Lyft upp sidoluckan for sidoutkastet. (Fig. 20)
4. Montera sidoutkastrannan for sidoutkast pa sidoluckans stodtapp. (Fig. 21)
5. Fäll ned sidoluckan - luckan vilar paskidoutkastrannan. (Fig. 22)

6-3 Klippa med gräsuppsamlaren

WARNING: Endast med en avstangd motor och

stillastäende kniv.
For att klippa med grasuppsamlaren skabioklippningskilen och utkastrannan for sidoutkastet tasbort, och direfter ske grasuppsamlaren monteras.
1. Borttagning av bioklippningskilen.
-Lyftupp stenskyddet och ta bort bioklippningskilen.
2. Ta bort sidoutkastrannan for sidoutkastet.
-Lyftuppidoluckanochtabortsidoutkastrannan.
- Sidoluckan stänger automatiskt utkastöppningen på kapan med hjälp av fjädersn kraft.
- Rengör regelbundet sidoluckan och utkastöppningen是从gräsrester och smuts som fastnat.
3. Montera grasuppsamlaren.
- Fastsätting: Lyft stenskyddet och haka fast gräsuppsamlaren på maskinens baksida.
- Borttagning: Ta tag i och lyft upp stenskyddet, ta bort gräsuppsamlaren.

7. ANVÄNDARANVISNINGAR

7-1 FÖRE START

Serva motorn med bensin och olja enligt anvisingarna i den separata bruksanvisingen for motorn som medfoljer din grasklippare. Läs noggrant igenom anvisingarna.

(Fig. 23, Fig. 24, Fig. 25, Fig. 26)

WARNING: Bensin ar mycket lattantändigt.

Forvara bransle i specialbehallare som ar avsedda for detta andamal.

Tanka endast utomhus innan motorn startas och rök inter medan du tankar eller hanterar branslet.

Ta aldrig bort tanklocket ell tanka bensin medan motorn kors ellr narn motorn ar het.

Försök inte att starta motorn om du har spilt bensin utan rulla bort maskinen fran det området och undvik att skapa nçön form av antändning forrän bensinängorna dunstat.

Satt tillbaka alla lock på bransletankar och branslebehällare ordentlich.

Innan du lutar gräsklipparen for att utföra underhäll på kniven eller tomma ut oljan sca brändslet Först tommas ur tanken.

WARNING: Tanka aldrig inomhus, med motorn

igangllerforranmotornharsvalnatiminst15minute afteranvanding.

1. Maskinen ar urustad med en gummihatt over性和 på tändstiftet. Kontrollera att metallöglan på tändkabelns ande (inuti gummihatten) sitter fast ordentlich over metallspetsen på tändstiftet.
2. Vid start av varm eller kall motor satter du chokereglaget mellan lagena "och".Nar motorn har startat satter du chokereglaget i laget

(Fig. 27)

1. Ståbakom gräsklipparen och grip tag i bromshandtaget och häll det emot det övre handtaget, sö som visas i fig. 28.
2. Grip tag i starthandtaget sasom visas i fig. 28 och dra snabbt i det. For tillbaka det sakta till styrningslaaset after det att motorn startat.

Slapp bromshandtaget for att stanna motorn och kniven.

Starta motorn omsorgsfullt enligt anvisingarna och med fotterna pa bra avstand fran kniven.

Luta inte gräsklipparen nar motorn startas.
Starta gräsklipparen på att plant underlag, fritt frän högt gräs och hinder.

Häll händer och fötter borta frän roterande delar. Starta inte motorn när du stå framfor utkastöppningen.

7-3 ANVÄNDNINGSPROCEDURER

Håll bromshandtaget hårt med båda händerna under användning.

OBS: När bromshandtaget släpps under

användingen, stannar motorn vilket stoppar gräsklipparen for drift.

WARNING: For att undvika att grasklipparen

startas av misstag ar den utrustad med en motorbroms som maste dras tillbaka innan motorn kan startas. När motorkontrollspaken släpps maste den atergà till det ursprungliga laget, dā motorn automatiskt stängs av.

OBS: Motorbombs (bromshandtag): Använd

spaken for att stoppa motorn. När du släpper upp spaken stoppar motorn och kniven automatiskt. För att klippa gräs, häll spaken i arbetslåget. Innan du pāborjar gräsklippningen, kontrollera start/stoppspaken flera gänger für att se till att den fungerar ordentlich. Se till att spannkabeln kan röra sig fritt (d.v.s. att den inte sitter fast eller tar emot nagonstans).

7-4 STANNA MOTORN

FÖRSIKTIGHET: Kniven fortsätter att rotera i

nagra sekunder after det att motorn har stangts av.

1. Slapp bromshandtaget for att stanna motorn och kniven. (Fig. 29)
2. Lossa och jorda tandkabeln enligt anvisingen i den separata braupsanvisingen for motorn, for att forebygga oavsiktlig start medan utrustingen inte ar under uppsikt.

7-5 ANSLUTNING FÜR AUTOMATISK FÜRFLYTTNING

For PM4602SR

Ta tag i kontrollhandtaget for sjalvgaende drift, grasklipparen kommt dà att automatiskt rulla framát i cirka 3,6 km/tim (Fig. 30). När handtaget for sjalvgaende drift släpps, stoppar grasklipparen.

For PM-4602 S3C,PM-5102 S3C

Gräsklipparen ar utrustad med ett system for hastighetsreglering som kan justera 3 hastigheter fran 3,0km / h till 4,5km / h

Lage "det langsamma laget. Lage": det snabba laget. (Fig. 31)

Följ dessa steg:

1. Slapp kontrollhandtaget for sjalvgaende drift tills grasklipparen inte ror sig framat.
2. Reglera till onskad hastiget. (Fig. 31)
3. Ta tag i kontrollhandtaget for sjalvgaende drift for att fortsatta klippa. (Fig. 30)

FÖRSIKTIGHET: Din gräsklippare ar konstruerad

for att klippa vanligt tradgardsgras som inte ar högre an 250 mm.

Försok inte att klippa mycket högt tort erller blött grat (t.ex. betesmark) aller högar av torra lov. Spillror kan byggas upp på klippdäcket aller komma i kontakt med avgasröret och skapa en möjlig brandrisk.

7-6 FÖR BÄSTA RESULTAT VID KLIPPNING

Rensa grasmattan frän skrapi. Kontrollera grasmattan sa att den ar fri stenar, pinnar, kablar erler andra frammande foremal som oavsiktligt kan kastas ut av grasklipparen i olika riktninger och orsaka anvandaren ell erandra allvarlig skada, liksom skada pa egendom och omgivande foremal. Klippinte vatt gras. For effektiv klippning ska graset inte klppas vatt darrfor att det tenderar att fastna pa undersidan av klippdacket vilket forhindrar correkt klippning av graset. Klipp inte mer aan 1/3 av grasets langd. Den rekommenderade klippningen ar 1/3 av grasets langd. Hastigheten maste justeras sa att det avklippta graset fordelas jamnt over grasmattan. For särskilt tung klippning i tjockt gras kan det vara nodvändigt att anvanda en av de langsamma hastigheterna for att fa en ren och bra klippning. Vid klippning av langt gras maste du kanske klippa grasmattan i två omgangar och sänka kniven ytterligare 1/3 for den andra klippningen, och kanske klippa i en annan riktning an forsta gangen. Att overlappa klippningen lite varje gang hjälper ocksà till att städa upp spritt avklippt grat som blivit kvar pa grasmattan.

Gräsklipparen ske alltid användas med fullt gaspádrag for att fä den bösta klippningen och für att lata den góra det mest effektiva klippjobbet. Rengör undersidan av klippdäcket. Se till att rengöra undersidan av klippdäcket after varje användning for att undvika att for mycket gräs fastnar, vilket kan forbindra korrekt bioklippning. Klippning av lov. Klippning av lov kan okså vara valgörande for din grasmatta. Vid klippning av lov ar det viktigt att se till att lven ar torra och inte ligger i for tjockt lager på grasmattan. Vanta inte pà att alla loven ska ha trillat av traden innan du klipper.

VARNING: Stäng av motorn om du kör på attende foremål. Ta bort tandkabeln och inspektera coparen noga sä att det inte uppstätt nagra skador parera eventuell skada innan du startar om och der gräsklipparen. Om gräsklipparen vibrar att under användning tyder det på skada. Maskinen sedelbart kontrolleras och repareras.

7-7 GRÄSUPPSAMLARE

Det finns en nivaindikator pa ovensidan av grasuppsamlaren som visar om uppsamlaren ar tom ull (Fig. 32, Fig. 33):

• Nivaindikatorn blaser upp om uppsamlaren inte ar full under klippningen. (Fig. 33)
• Om uppsamlaren ar full faller indikatorn ihop. När detta sker sca du omedelbart stoppa klippningen och tömma uppsamlaren, se till att den ar ren och att dess galler inte ar igensatt. (Fig. 32)

VIKTIGT:

Om indicatoröppningen ar mycket igensatt,kommen den inte att blasas upp.Rengör omedelbart indicatoröppningen.

7-8 KLIPPDACK

Undersidan av gräsklipparen skara rengöras after varje användning for att Förhindra uppyggnad av klippt gräs, lov, smuts och annat material. Om detta skrapp tillats att ansamlaskommen det att bildas rost och anfrättingar samt forhindra korrekt bioklippning. Klippdäcket kan renrgöras genom att luta gräsklipparen och skrapa rent med ett passande verktyg (kontrollera att tändkabeln inte ar ansluten).

7-9 INSTRUKTIONER FÖR HOJDINSTÄLLNING

FÖRSIKTIGHET: Utför aldrig nagonsin nagra gár på gräsklipparen utan att Först stänga av och ta bort tandkabeln.

FÖRSIKTIGHET: Innan du ändrar klipphöjden

ska motorn stängas av och tandkabeln kopplas bort.

Din gräsklippare ar utrustad med en central hojdinställningssspak som erbjuder 8 hojdlagen.

Höjden (frän kniven till marken) kan ställas in mellan 25 och 70~mm (8 hojdlägen). (Fig. 34)

Den lagsta inställningen: 25mm (lauge 1), den högsta inställningen: 70mm (lauge 8).

1. Stanna gräsklipparen och koppla bort tandkabeln innan du andrar klipphöjden.
2. Den centrala hojdinställingsspaken erbjuder dig 8 olika hojdlagen. (Fig. 34)

Forattandraklipphojdenskadutycka hojdinstallningsspakenmothjuletochforadenppell er ner forattvalja hojd.

8. UNDERHÄLLSANVISNINGAR

TÄNDSTIFT

Använd endast originaltändstift. Byt ut tändstiftet var 100:e användningstimme für)basta resultat.

BROMSBELAGG

Kontrollera och/eller ersatt motorns bromsbelagg hos en servicerepresentant med regelbundna mellanrum, och använd endast originaldelar vid reservdelsbyte.

9. SMÖRJNINGSANVISNINGAR

FÖRSIKTIGHET: KOPPLA BORT

TÄNDKABELN FÖRE SERVICE.

1. HJUL-Smorj kullagren i varje hjul atminstone en gang per sasong med en tunn olja.
2. MOTOR-Följ smörjanvisingarna i motorns braksanvising.

10. RENGÖRING

FÖRSIKTIGHET: Spola inte motorn med

vattenslang. Vatten kan skada motorn aller kontaminera branslesystemet.

1. Torka av klippdäcket med en torr trasa.
2. Spola under klipptäcket genom att luta gräsklipparen sa att tändstiftet ar uppát.

10-1 MOTORS LUFTRENARE

FÖRSIKTIGHET: Låt inte smuts aller damm

täppä ingen luftfiltretsk skumplast. Motorns luftrenare maste servas (rengöras) after 25 timmars normal klippning. Skumplaten maste servas regelbundet om gräsklipparen används under torra och dammiga forhällanden.

RENGÖRING AV LUFTFILTER

1. Ta bort skruven. (Fig. 35 for PM-4602 S3C och PM-5102 S3C)
2. Lyft fliken på filterskyddet. (Fig. 36 För PM462R och PM4602SR)
3. Ta bort filterskyddet.
4. Tvatta filtret i tvalvatten. ANVAND INTE BENSINI!
5. Luftttorka filtret.
6. Satt nagra droppar SAE30-olja pa luftfiltrets skumplast och krama ihop hart for att ta bort overskott av olja.
7. Montera tillbaka filtret.
8. Stäng filterkapan.

OBS: Byt ut filtret om det ar nott, trasigt, skadat aller inte gär att rengöra.

10-2 KNIVBLAD

FÖRSIKTIGHET: Se till att koppla bort och jorda

tändkabeln innan du utfor arbete pa knivbladet for att forebygga oavsiktlig start av motorn. Skydda harder genom att anvanda grova handskar aller en trasa for att ta tag i knivbladen. Luta grasklipparen enligt anvisingarna i den Separate braupsanvisningen for motorn. Ta bort sexkantsbulten och brickan som fester kniven och knivadaptern till motorns vevaxel. Ta bort kniven och adaptern fr'an vevaxeln.

WARNING: Kontrollera knivadaptern d' och d',

sà att det inte uppstätt sprickor, särskilt om du slagit emot ett främande foremål. Byt ut vid behov.

Forbastaresultat skankivenvara vass.Knivenkan slipas pa nytt genom att ta bort den och antingen slipa ell filaklippeggenochbevaraoriginalvinkeln sa bra som mojigt.Det ar extremviktigt att varje klippeggslipas lika mycket foratt forebygga en obalanserad kniv.Felaktigknivbalans leder till mycket vibrationer som orsakar skada p机动 onch grasklipparen.Se till att noggrant balansera kniven after slipningen.Kniven kan balanstestas genom att balansera den pa en rundshafted skruvmejsel.Ta bort metall fran den tungasidan till den ar i balans.(Fig.37) Innan du monterar tillbaka kniven och dess adapter pa encheten ske motorns vevaxel och insidan pa knivadaptern smorjas med en tunn olja.Montera knivadaptern pa vevaxeln.Se Fig.37.Placera kniven med artikelnumret riktat bort fran adaptern.Placera brickan rakt over haleit i kniven och satt i sexkantsbulten.Dra at sexkantsbulten till de vridmoment som finns i listan nedan.

10-3 VRIDMOMENT FÖRKNIVMONTERING

Mittbult 40 Nm - 50 Nm, for att sakerstalla att encheten fungerar på sakert satt. Alla muttrar och bultar maste kontrolleras med jämna mellanrum for korrekt atdragning. Efter langvarig användning, speciellt i sandig jord,kommen kniven att slitas och frolora en del av sin ursprungliga skärpa. Klippningen kommt inte att bli lika effektiv och kniven sha bytas ut. Byt endast ut den mot en godkänd utbyteskniv. Mõliga skador som orsakats av obalanserad kniv ar inte tillverkarens ansvar.

När du byter ut kniven sca du använda originaltypen som ar märkt på kniven (DOLMAR 263001451 for PM462R/PM4602SR/PM-4602 S3C, DOLMAR 263002552 for PM-5102 S3C) (kontakra din lokala Återförsäljare eller vårt foretag, se omslaget, für att beställa kniven).

10-4 MOTOR

Se underhalsanvisingarna i den separata braupsanvisingen for motorn.

Underhall motoroljan enligt anvisningarna i den separata braksanvisningen for motorn som medfoljer din maskin.

Läsigenom och följ anvisingarna noggrant.

Serva luftrenaren under normala forhallanden enligt den separata braksanvisningen for motorn.

Rengör var och varannan timme under extrem dammiga forhällanden. Dålig motorprestanda och overfyllning tyder vanligtvis på att luftrenaren ská servas.

Se den separata bra克斯anvisingen for motorn som medfoljer din maskin fur hur luftfiltret sca rengoras.

Tändstiftet sca rengöras och gnistgapet sca stallas in en gäng per säsong. Utbyte av tändstift rekommenderas vid varje ny säsongstart. Kontrollera motorns braksanvisning for korrekt tändstiftssort och anvisningar om gnistgapet. Rengör motorn regelbundet med en trasa eller borste.

Häll kylsystemet (omraret kring flakthuset) rent for att tillata ordentlig luftcirkulation, vilket ar nödvändigt for motorns prestanda och liv. Var saker pa att du fãr bort allt gräs, smuts och brännbara spillrør frän ljuddamparen.

11. FÖRVARINGSANVISNINGAR (AVSTÄLLNING)

Följande steg skas for att forbereda grasklipparen infor forvaring.

1. Töm tanken after sista klippningen für säsungen.

a) Töm bensintanken med en sugpump.

FÖRSIKTIGHET: Töm inte ut bensinen i ett

stängt rum, i narheten av öppen eld etc. Rök inte!

Bensinängor kan orsaka explosion aller brand.

b) Starta motorn och lat den gà tills bensinen tar slut och motorn stannar.
c) Ta bort tändstiftet. Använd en oljekanna och fyll pa med cirka 20 ml olja i forbränningskammaren. Rör pa starthandaget für att sprida oljan jämnt fordelat i forbränningskammaren. Byt ut tändstiftet.

1. Rengör och smörj gräsklipparen noggrant enligt beskrivningen ovan under rubriken "SMÖRJNINGSANVISNINGAR".
2. Smörj kniven lätt for att undvika att den rostar.
3. Förvara gräsklipparen på en torr, ren och frostdskyddad plats, utom räckhäll for obehöriga.

FÖRSIKTIGHET: Motorn maste ha svalnat helte du ställer in gräsklipparen for Förvaring.

OBS:

• Vid Förvaring av alla typer av elektrisk utrustning i ett forråd som ar oventilerat eller med annat material.
• Ska utrustningen vardas for att inte rosta. Tack utrustingen med en tunn olja eller med silikon, speciellt kablar och alla rörliga delar.
• Var forsiktig sa att du inte böjer eller trasslar till kablam.
• Om startsnöret hamnar utanfor styrningen pa handtaget sca du koppla bort och jorda tandkabeln. Tryck ner kontrollhandtaget for kniven och dra sakta ut startsnöret fran motorn. Lat startsnöret glida in i styrningslaset pa handtaget.

Transport

Stäng av motorn och lát motorn svalna. Koppla sedan frän tändkabeln och töm bransletanken i enlighem med anvisningarna i braupsanvisningen for motorn. Kontrollera sa att du inte böjer erller skadar kniven nr du for gräsklipparen over hinder.

1. FELSÖKNING

PROBLEM SANNOL	K ORSAK ÅTGÄRD
Motorn startar inte.	Chokenär inte i rätt lage für rändande führhänden.	Flytta choken till rätt lage.
	Bränsletankenär tom.	Fyll tanken med brändsle: se MOTORNS BRUKSANVISNING.
	Luftrenärenär smutsig.	Rengör luftrenären: se MOTORNS BRUKSANVISNING.
	Tändstiftetär lõst. Dra öt tändstiftet tii	25-30 Nm.
	Tändkabelnär lös ell er bortkopplad frän pluggen.	Montera tändkabeln på tändstiftet.
	Tändstiftets gnistgapär fel.	Justera gnistgapet mellan elektroderna till mellan 0,7 och 0,8 mm.
	Trasigt tändstift.	Montera ett nytt tändstift med korrekt gnistgap: se MOTORNS BRUKSANVISNING.
	Förgasarenär overmättad med brändsle.	Ta bort luftrenären och dra i startsnöret kontinuierligt tills forgasaren rengör sig själv och montera sedan luftrenaren.
	Felaktig tändningsmodul. Kontakta serviceagenten.
Motornär svårstartad eller verkar svag.	Smutsig, vattenfyldEller slitenbrändsletank.	Töm ut brändset och rengör tanken. Fyll tanken med rent och fräscht brändsle.
	Ventilationshålet i brändsletankloketär blockerat.	Rengör erler byt ut brändsletankloket.
	Luftrenärenär smutsig. Rengör luftfaren.
Motorn arbetar oregelbundet.	Trasigt tändstift.	Montera ett nytt tändstift med korrekt gnistgap: se MOTORNS BRUKSANVISNING.
	Tändstiftets gnistgapär fel.	Justera gnistgapet mellan elektroderna till mellan 0,7 och 0,8 mm.
	Luftrenärenär smutsig.	Rengör luftrenären: se MOTORNS BRUKSANVISNING.
Motorn gär dāligt pàtomgang.	Luftrenärenär smutsig.	Rengör luftrenären: se MOTORNS BRUKSANVISNING.
	Luftspringer i motorhöljetär blockerade.	Ta bort skråp frän springorna.
	Kylflänsar och luftpassager under motrons fläkthusär blockerade.	Ta bort skråp frän kylflänsarna och luftpassagerna.
Motorn hackar vid höghastighet.	Gapet mellan tändstiftets elektroderärfor tätt.	Justera gnistgapet mellan elektroderna till mellan 0,7 och 0,8 mm.
Motorn overhettas.	Kylande luftflödetär begränsat.	Ta bort allt skråp frän springorna i höljet, fläkthuset och luftpassagerna.
	Felaktigt tändstift. Installera original tändstift och kylflänsar i motorn.
Gräsklippen vibreraronormalt.	Klippmonteringenär lös. Dra öt kniven.
	Klippmonteringenär obalanserad. Balansera kniven.

13. MILJÖ

Skulle du behöva byta ut din maskin after langvarig
använding fár du inte slänga den i hushällssoporna utan
avfallshantera den på ett miljövänligt sätt.

14. EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Gäller endast Europa

EG-forsakran om overensstammelse finns bifogad i Bilaga A tillenna bruksanvisning.

FORSIKTIG: För du endrer klippehøyden, stopp
