KASUTUSJUHEND PM5175 S1 DOLMAR

1. Müratase direktiivi 2000/14/CE järgselt

2. Vastavusmärgistus direktiivi 2006/42/CE järgselt

8. Mootori võimsus ja rezhiim

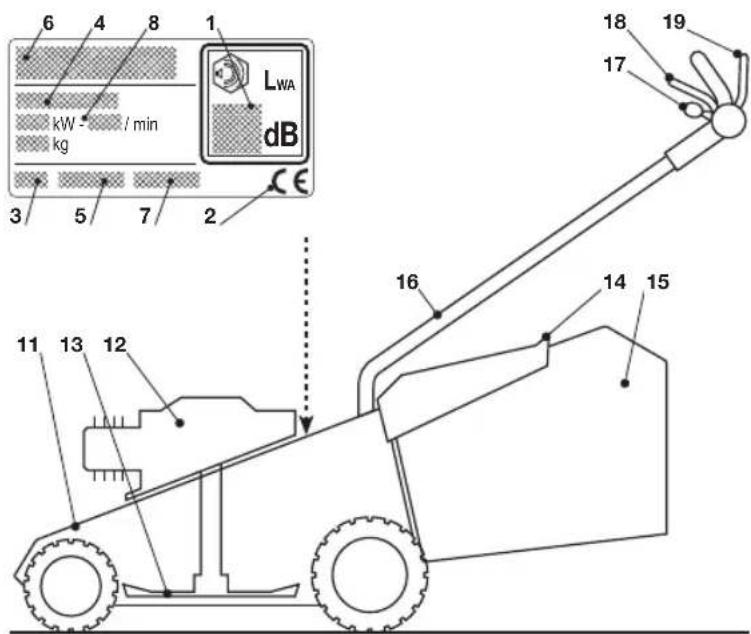

11. Korpus 12. Mootor 13. Lõiketera 14. Kivikaitse

15. Kogumiskorv 16.Käepide 17. Gaasihoob 18. Mootori

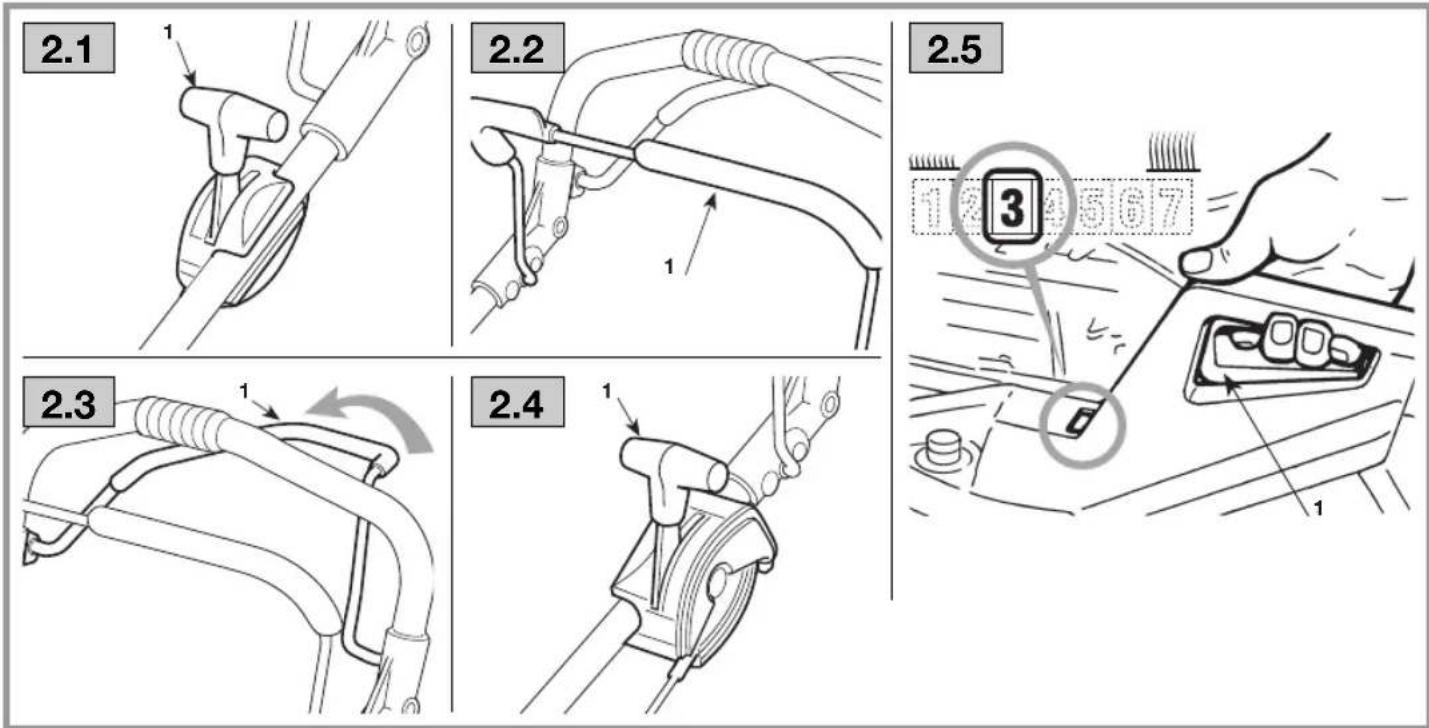

24. Mootori seiskamine 25. Edasivedu sisse lülitatud

28. Kiirus «1» 29. Kiirus «2» 30. Kiirus «3»

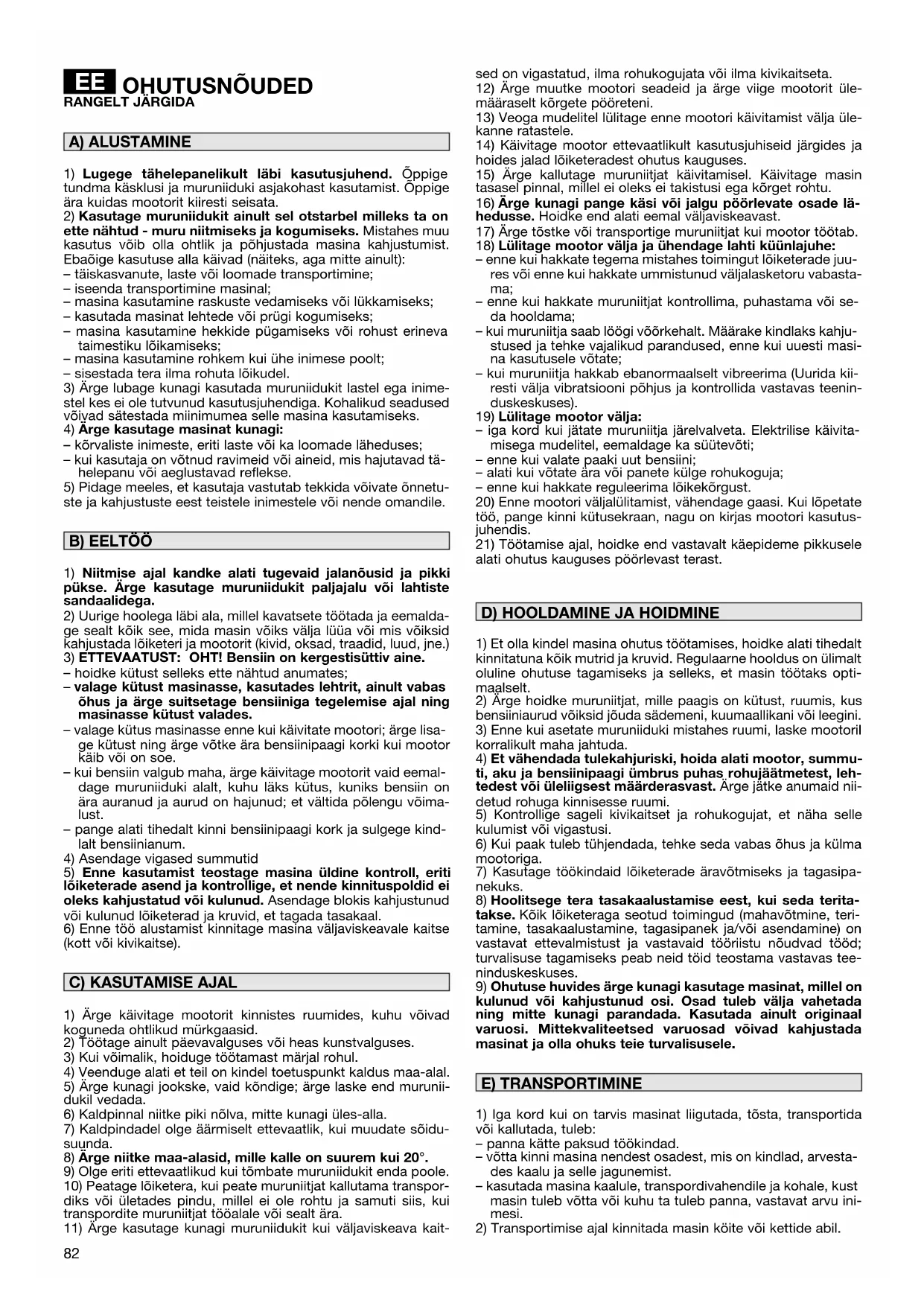

OHUTUSKLEEBISTE ASETSEMINE - Teie muruniidukit tuleb kasutada ettevaatlikult. Ohutuse eesmärgil on masinale aseta- tud joonistega kleebised, mis tuletavad teile meelde põhilisi ettevaatusabinõusid. Jooniste tähendus on seletatud edaspidi. Need kleebised kuuluvad muruniiduki juurde. Kui mõni neist peaks ära tulema või muutuma loetamatuks, võtke selle asen- damiseks ühendust oma teeninduskeskusega. Lisaks sellele soovitame teil lugeda tähelepanelikult läbi selles juhendis vastavas peatükis toodud ohutusnõuded.

41. Ettevaatust: Lugege läbi kasutusjuhend enne masina

42. Väljaviske oht! Masina kasutamise ajal hoidke tööpiirkon-

nast eemale kõrvalised inimesed.

43. Lõikeoht! Terad on liikuvad. Mitte asetada käsi või jalgu

lõiketera lähedusse või niiduki alla. Enne mistahes hooldu- se või paranduse teostamist ühendage lahti küünlajuhe ja lugege läbi kasutusjuhend.

Müra ja vibratsiooni maksimummäärad Mudelil.................................................................................................. PM- 5175 S1 5165 S3 Akustilise surve tase töötaja kõrvale (vastavuses normiga 81/105(EMÜ) .............................. db(A) 82,9 82,8 - Mõõtmisebatäpsus (2006/42/CE - EN 27574) ......... db(A) 0,2 02 Mõõdetud akustilise võimsuse tase (vastavuses direktiiviga 2000/14/EÜ, 2005/88/EÜ)...... db(A) 96,8 96,7 - Mõõtmisebatäpsus (2006/42/CE - EN 27574) ......... db(A) 0,2 0,2 Garanteeritud akustilise võimsuse tase (vastavuses direktiiviga 2000/14/EÜ, 2005/88/EÜ)...... db(A) 98 98 Vibratsioonitase (vastavalt normile EÜ 1033) ............... m/s

1) Lugege tähelepanelikult läbi kasutusjuhend. Õppige

tundma käsklusi ja muruniiduki asjakohast kasutamist. Õppige ära kuidas mootorit kiiresti seisata.

2) Kasutage muruniidukit ainult sel otstarbel milleks ta on

ette nähtud - muru niitmiseks ja kogumiseks. Mistahes muu kasutus võib olla ohtlik ja põhjustada masina kahjustumist. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): – täiskasvanute, laste või loomade transportimine; – iseenda transportimine masinal; – masina kasutamine raskuste vedamiseks või lükkamiseks; – kasutada masinat lehtede või prügi kogumiseks; – masina kasutamine hekkide pügamiseks või rohust erineva taimestiku lõikamiseks; – masina kasutamine rohkem kui ühe inimese poolt; – sisestada tera ilma rohuta lõikudel.

3) Ärge lubage kunagi kasutada muruniidukit lastel ega inime-

stel kes ei ole tutvunud kasutusjuhendiga. Kohalikud seadused võivad sätestada miinimumea selle masina kasutamiseks.

4) Ärge kasutage masinat kunagi:

– kõrvaliste inimeste, eriti laste või ka loomade läheduses; – kui kasutaja on võtnud ravimeid või aineid, mis hajutavad tä- helepanu või aeglustavad reflekse.

5) Pidage meeles, et kasutaja vastutab tekkida võivate õnnetu-

ste ja kahjustuste eest teistele inimestele või nende omandile.

1) Niitmise ajal kandke alati tugevaid jalanõusid ja pikki

pükse. Ärge kasutage muruniidukit paljajalu või lahtiste sandaalidega.

2) Uurige hoolega läbi ala, millel kavatsete töötada ja eemalda-

ge sealt kõik see, mida masin võiks välja lüüa või mis võiksid kahjustada lõiketeri ja mootorit (kivid, oksad, traadid, luud, jne.)

3) ETTEVAATUST: OHT! Bensiin on kergestisüttiv aine.

– hoidke kütust selleks ette nähtud anumates; – valage kütust masinasse, kasutades lehtrit, ainult vabas õhus ja ärge suitsetage bensiiniga tegelemise ajal ning masinasse kütust valades. – valage kütus masinasse enne kui käivitate mootori; ärge lisa- ge kütust ning ärge võtke ära bensiinipaagi korki kui mootor käib või on soe. – kui bensiin valgub maha, ärge käivitage mootorit vaid eemal- dage muruniiduki alalt, kuhu läks kütus, kuniks bensiin on ära auranud ja aurud on hajunud; et vältida põlengu võima- lust. – pange alati tihedalt kinni bensiinipaagi kork ja sulgege kind- lalt bensiinianum.

lõiketerade asend ja kontrollige, et nende kinnituspoldid ei oleks kahjustatud või kulunud. Asendage blokis kahjustunud või kulunud lõiketerad ja kruvid, et tagada tasakaal.

6) Enne töö alustamist kinnitage masina väljaviskeavale kaitse

(kott või kivikaitse).

1) Ärge käivitage mootorit kinnistes ruumides, kuhu võivad

koguneda ohtlikud mürkgaasid.

2) Töötage ainult päevavalguses või heas kunstvalguses.

3) Kui võimalik, hoiduge töötamast märjal rohul.

4) Veenduge alati et teil on kindel toetuspunkt kaldus maa-alal.

5) Ärge kunagi jookske, vaid kõndige; ärge laske end murunii-

6) Kaldpinnal niitke piki nõlva, mitte kunagi üles-alla.

7) Kaldpindadel olge äärmiselt ettevaatlik, kui muudate sõidu-

8) Ärge niitke maa-alasid, mille kalle on suurem kui 20°.

9) Olge eriti ettevaatlikud kui tõmbate muruniidukit enda poole.

10) Peatage lõiketera, kui peate muruniitjat kallutama transpor-

diks või ületades pindu, millel ei ole rohtu ja samuti siis, kui transpordite muruniitjat tööalale või sealt ära.

11) Ärge kasutage kunagi muruniidukit kui väljaviskeava kait-

sed on vigastatud, ilma rohukogujata või ilma kivikaitseta.

12) Ärge muutke mootori seadeid ja ärge viige mootorit üle-

määraselt kõrgete pööreteni.

13) Veoga mudelitel lülitage enne mootori käivitamist välja üle-

14) Käivitage mootor ettevaatlikult kasutusjuhiseid järgides ja

hoides jalad lõiketeradest ohutus kauguses.

15) Ärge kallutage muruniitjat käivitamisel. Käivitage masin

tasasel pinnal, millel ei oleks ei takistusi ega kõrget rohtu.

16) Ärge kunagi pange käsi või jalgu pöörlevate osade lä-

hedusse. Hoidke end alati eemal väljaviskeavast.

17) Ärge tõstke või transportige muruniitjat kui mootor töötab.

18) Lülitage mootor välja ja ühendage lahti küünlajuhe:

– enne kui hakkate tegema mistahes toimingut lõiketerade juu- res või enne kui hakkate ummistunud väljalasketoru vabasta- ma; – enne kui hakkate muruniitjat kontrollima, puhastama või se- da hooldama; – kui muruniitja saab löögi võõrkehalt. Määrake kindlaks kahju- stused ja tehke vajalikud parandused, enne kui uuesti masi- na kasutusele võtate; – kui muruniitja hakkab ebanormaalselt vibreerima (Uurida kii- resti välja vibratsiooni põhjus ja kontrollida vastavas teenin- duskeskuses).

19) Lülitage mootor välja:

– iga kord kui jätate muruniitja järelvalveta. Elektrilise käivita- misega mudelitel, eemaldage ka süütevõti; – enne kui valate paaki uut bensiini; – alati kui võtate ära või panete külge rohukoguja; – enne kui hakkate reguleerima lõikekõrgust.

20) Enne mootori väljalülitamist, vähendage gaasi. Kui lõpetate

töö, pange kinni kütusekraan, nagu on kirjas mootori kasutus- juhendis.

21) Töötamise ajal, hoidke end vastavalt käepideme pikkusele

alati ohutus kauguses pöörlevast terast.

1) Et olla kindel masina ohutus töötamises, hoidke alati tihedalt

kinnitatuna kõik mutrid ja kruvid. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks opti- maalselt.

Ärge hoidke muruniitjat, mille paagis on kütust, ruumis, kus bensiiniaurud võiksid jõuda sädemeni, kuumaallikani või leegini.

4) Et vähendada tulekahjuriski, hoida alati mootor, summu-

ti, aku ja bensiinipaagi ümbrus puhas rohujäätmetest, leh- tedest või üleliigsest määrderasvast. Ärge jätke anumaid nii- detud rohuga kinnisesse ruumi.

5) Kontrollige sageli kivikaitset ja rohukogujat, et näha selle

kulumist või vigastusi.

6) Kui paak tuleb tühjendada, tehke seda vabas õhus ja külma

7) Kasutage töökindaid lõiketerade äravõtmiseks ja tagasipa-

8) Hoolitsege tera tasakaalustamise eest, kui seda terita-

takse. Kõik lõiketeraga seotud toimingud (mahavõtmine, teri- tamine, tasakaalustamine, tagasipanek ja/või asendamine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad tööd; turvalisuse tagamiseks peab neid töid teostama vastavas tee- ninduskeskuses.

9) Ohutuse huvides ärge kunagi kasutage masinat, millel on

kulunud või kahjustunud osi. Osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi. Mittekvaliteetsed varuosad võivad kahjustada masinat ja olla ohuks teie turvalisusele.

1) Iga kord kui on tarvis masinat liigutada, tõsta, transportida

või kallutada, tuleb: – panna kätte paksud töökindad. – võtta kinni masina nendest osadest, mis on kindlad, arvesta- des kaalu ja selle jagunemist. – kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu ini- mesi.

2) Transportimise ajal kinnitada masin köite või kettide abil.

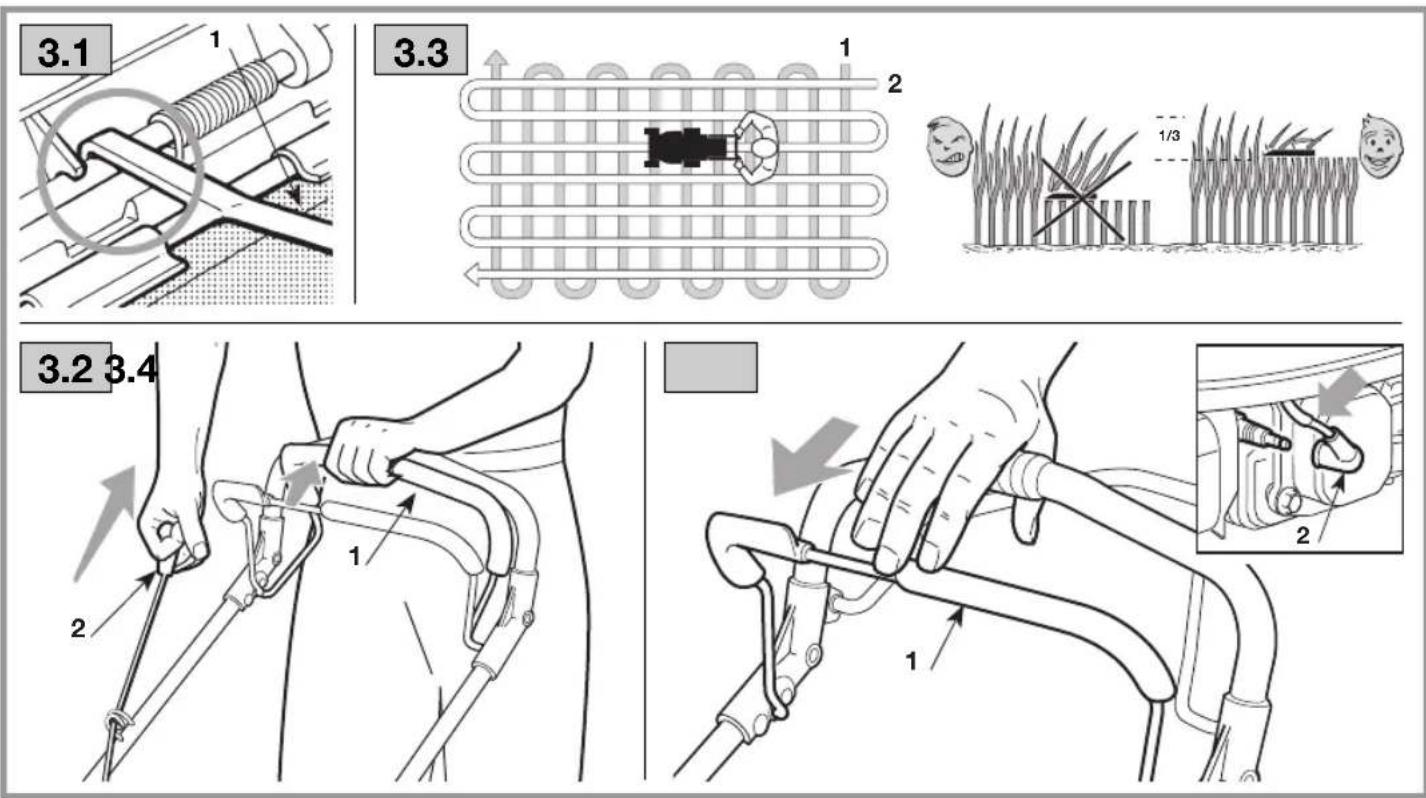

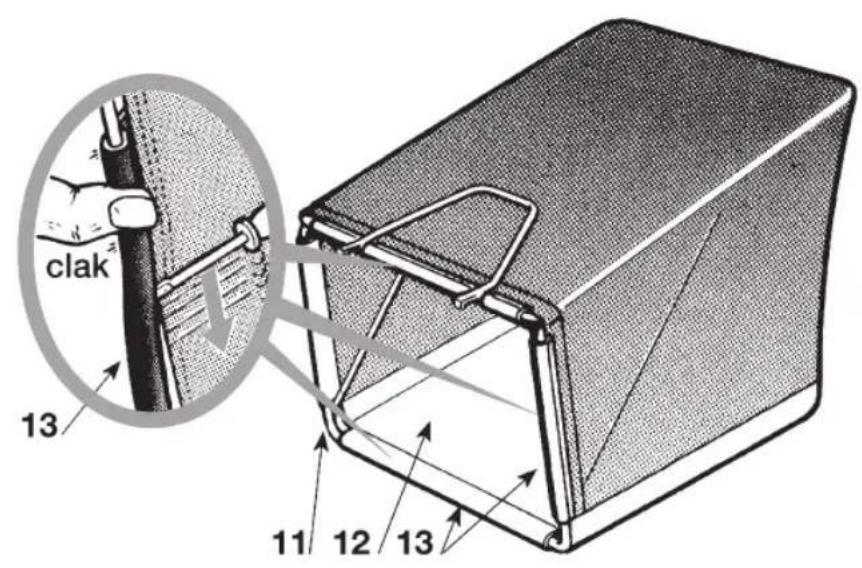

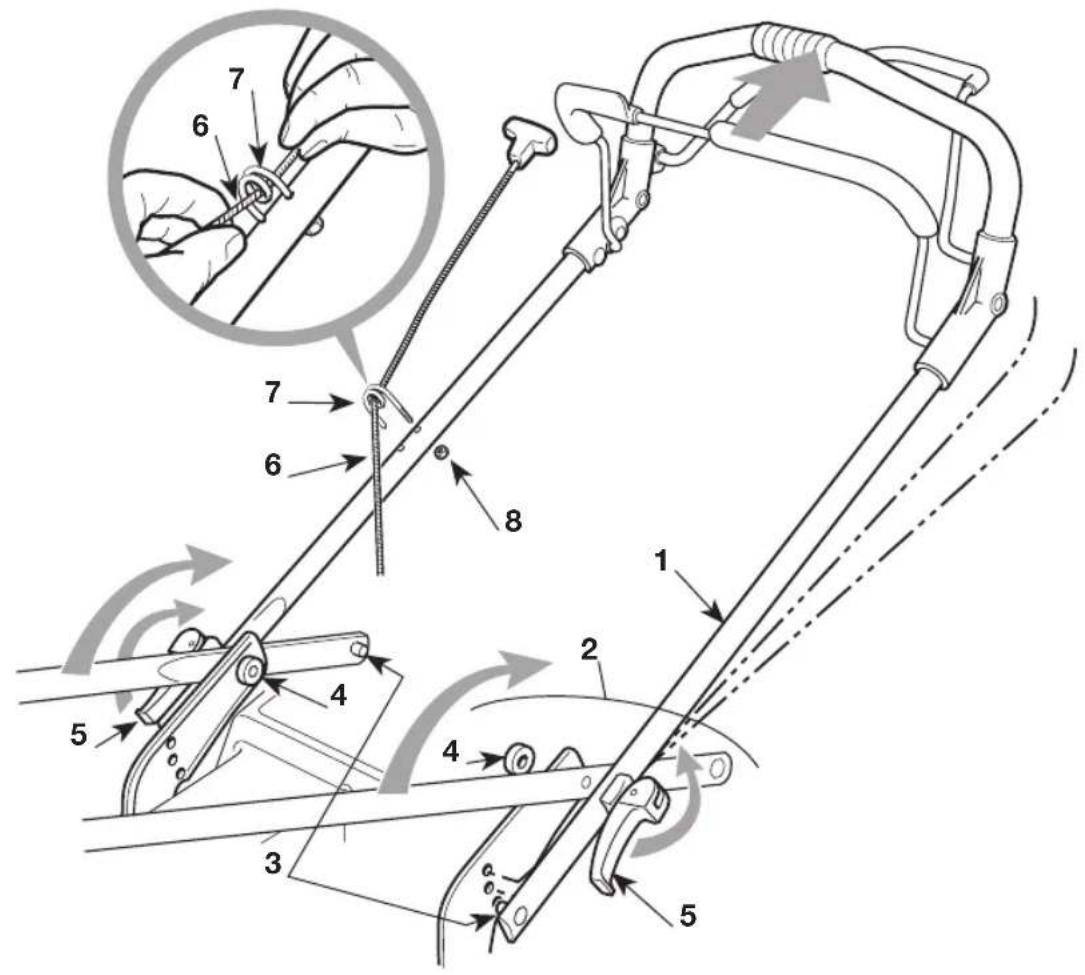

KASUTAMINE Mootori ja aku (kui on ette nähtud) kohta lugege vasta- vaid kasutusjuhendeid. PANE TÄHELE - Seos tekstis sisalduvate viidete ja vasta- vate jooniste vahel (mis asuvad lk. 2 – 3 ) on näidatud numbriga, mis eelneb igale lõigule. PANE TÄHELE - Masina mõned komponendid võivad olla juba monteeritud. ETTEVAATUST - Lahtipakkimine ja kokkumonteerimise lõpuleviimine peab toimuma alati tasasel ja kindlal pin- nal, piisavalt peab olema ruumi masina ja pakendite lii- gutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlemine peab toimuma vastavalt kohalikele kehtivatele normidele. Viia käepideme vars (1) tööasendisse ja kinnitada kere külgtugede külge, kasutades selleks kaasaantud polte (2), nagu näidatud joonisel. Käepideme varre (1) kõrgust saab reguleerida kolme erine- vasse asendisse sisestades poldid (3) ühte tugedel asetse- vatest kolmest augupaarist. Käepidemete (5) otsakud (4) peavad olema kinni keeratud nii, et on tagatud käepideme varre tugev kinnitus varre alu- mise osa külge (1), ilma et nende lahti või kinnikeeramiseks liigset jõudu peaks kasutama. Pärast reguleerimist keerata käepidemed (5) kõvasti kinni. Sisestada käivitustross (6) juhtspiraali (7). Kinnitada mutter (8) spiraali (7) fikseerimiseks. Asetage raam (11) kotti (12) ja kinnitage kõik plasti- kust ääred (13) nii nagu joonisel, kasutades kruvikeeraja abi. Aktseleraatorit juhitakse hoovaga (1). Hoova asen- did on näidatud vastaval sildil. Lõiketera piduri jaoks on hoob (1), mida tuleb hoida käepideme vastas muruniiduki käivitamisel ja töötamise ajal. Kui hoob lahti lasta, mootor seiskub. Edasiveoga mudelitel liigub muruniiduki edasi kangi (1) surumisel vastu käepidet. Kui kang lahti lasta, siis muru- niitja lõpetab liikumise. Kiiruse muutmist (kui on ette nähtud) saab juhtida hoovast (1), mille asendid on näidatud kleebisel. Lõikekõrgust saab reguleerida hoova (1) lahti tege- misel, tõstes või vajutades niiduki korpust soovitud asendi- ni, mida on näha vastavast avast SEDA OPERATSIOONI TULEB TEHA SEISVA LÕIKETERAGA. Tõstke üles kivikaitse ja kinnitage koguja (1) nagu joonisel näidatud. Käivitamiseks järgige mootori kasutusjuhendit, tõmmake lõiketera pidurihoob (1) vastu käepidet ja tõmma- ke energiliselt pidemest käivitustrossi (2).

Muru kvaliteet saab parem kui niita alati samal lõi- kekõrgusel ja vaheldumisi eri suundades.

NÕUANDED MURU HOOLDAMISEKS

Iga tüüpi muru on erinevate omadustega ning võib hooldu- seks vajada erinevaid tingimusi; lugeda alati seemnepa- kendilt soovitusi niitmiskõrguse kohta, mis on seotud vastava tööpiirkonna kasvutingimustega. Arvestada, et enamus murust koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõigatakse täieli- kult maha, muru kahjustub ja taastumine on raskendatud. Üldiselt kehtivad järgnevad soovitused: – liiga madal lõige põhjustab rebimist ja muru hõrenemist, väljanägemine “laiguline”; – suvel peab niitma kõrgemalt, et vältida maapinna kuiva- mist; – niita ei tohi märga rohtu; see võib põhjustada tera efek- tiivsuse vähenemist, muru jääb selle külge ja rebib rohtu; – Kui muru on eriti kõrge, tuleb esmalt niita masina kõrgei- mal lubatud niidukõrgusel ja seejärel niita teist korda kahe või kolme päeva pärast. Töö lõpetamisel laske lahti lõiketera pidurihoob (1) ja ühendage lahti küünlajuhe (2). OODAKE LÕIKETERA TÄIELIKU SEISKUMISENI enne kui hakkate teostama mistahes hooldustööd. TÄHTIS - Regulaarne ning täpne hooldus on hädavaja- lik, et hoida muruniiduk töökorras ning et töötamine oleks ohutu. Muruniitjat tuleb hoida kuivas kohas.

1) Enne mistahes muruniitja hooldus-, parandus- või regu-

leerimistööd, panna kätte paksud töökindad.

2) Pärast igat niitmist peske masin hoolikalt veega; puha-

stage korpuse külge jäänud rohujäätmed ja pori välti- maks et see ära kuivades muutuks takistuseks järgmisel muruniiduki käivitamisel.

3) Juhul kui on tarvis pääseda niiduki alumisse osasse,

kallutage masinat ainult mootori juhendis ette nähtud poolele, järgides täpselt vastavaid ettekirjutusi.

4) Vältige bensiini sattumist mootori või niiduki plastikust

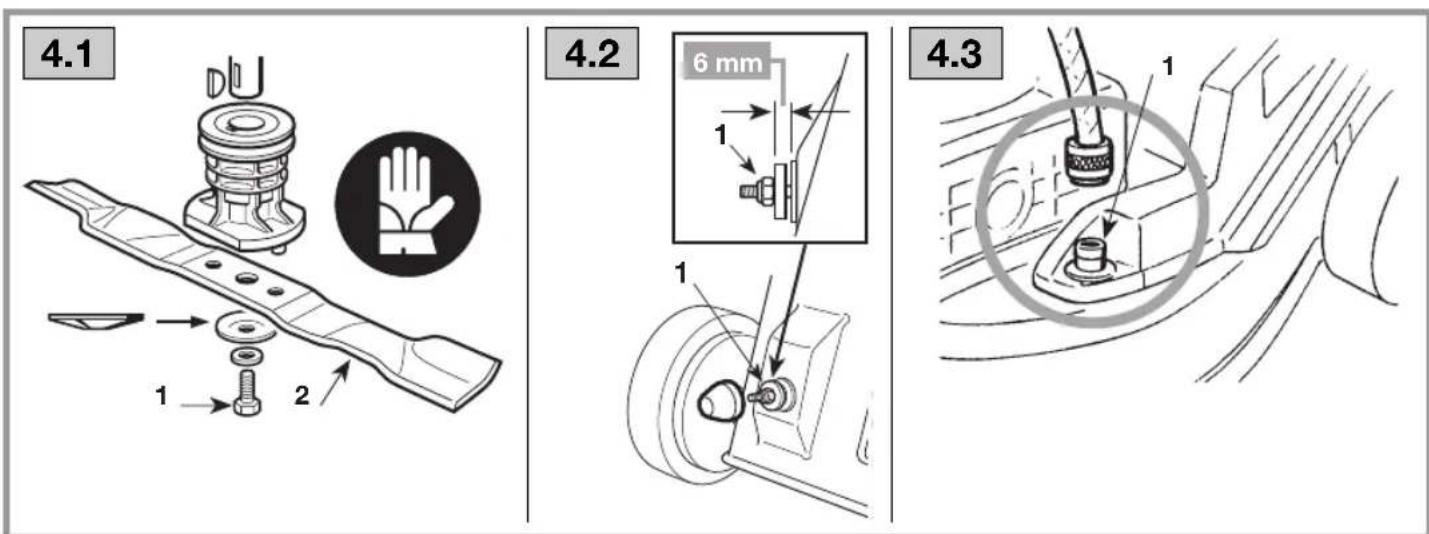

osadele, et vältida nende kahjustumist. Puhastage koheselt juhuslikult sattunud bensiin. Garantii ei kata bensiini tõttu niiduki plastikust osadele tekkinud kahju- de parandamise kulusid. Töid teraga on soovitav lasta teha spetsialiseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid. Sellel masinal on ette nähtud kasutada terasid koodiga: 81004381/1 Terad peavad alati olema tähistatud . Vastavalt toote täiustumisele võib juhtuda, et ülalnimetatud terad tuleb aja jooksul välja vahetada teiste, sobivuse ja tööohutuse sei- sukohalt analoogsete vastu. Monteerida tera (2) tagasi, kood ja markeering maapinna poole, jälgides joonisel näidatud järjestust. Kinnitada keskmine kruvi (1) dünamomeetrilise võtmega, seatud 35-40 Nm peale. Edasiveoga mudelitel saavutatakse rihma õige pinge mutri (1) abil, kuni näidatud mõõdu (6 mm) saavuta- miseni.

Muruniiduki seespidiseks pesuks kasutage spet- siaalset voolikuotsikut (1). Pesemise ajal olge kogu aeg muruniiduki käepideme taga. Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja kesk- konna huve. – Vältida naabrite segamist. – Jälgida täpselt kohalikke nõudeid, mis puudutavad lõike- jääkide ümbertöötlust. – Täpselt kohalikke norme, mis puudutavad pakendite, õlide, bensiini, akude, filtrite, kahjustatud osade ja muu keskkonnaohtliku ümbertöötlemist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vasta- vatesse kogumispunktidesse, kus hoolitsetakse materja- lide ümbertöötluse eest. – Kui te masinat enam ei kasuta, ärge visake seda loodu- sesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole. Mistahes probleemi või kahtluse korral pöörduge kõhkle- mata lähimasse teeninduskeskusse või edasimüüja poole.

1) See instruktsioonide leht koondab masina kasutusju-

hendis toodud info ja on selle lahutamatu osa, kui kasu- tada “multsimisseadet”.

2) “Multsimisseadme” rakendamine muudab masinal

esialgselt ette nähtud traditsioonilist niitmise ja niidetud rohu võimaliku kogumise või väljaviskamise süsteemi.

3) Seadme rakendamisel ja “multsimiseks” ette nähtud

masina kasutamisel tuleb igati kinni pidada masina kasutusjuhendis ette kirjutatud ohutusnõuetest ja erine- vate kasutusjuhtude ning hoolduse puhuks antud juht- nööridest. B) Kasutusnõuded

1) Seadme külge ja mahamonteerimine peab toimuma

alati seisva mootoriga, kui on eemaldatud käivitusvõti (kui on ette nähtud), või mootori küünla piip on lahti võe- tud.

2) Lisage “multsimisseade” kontrollides monteeritud

osade õiget kinnitust ja stabiilsust.

3) Isegi kui “multsimisseade” on lisatud, tuleb alati töö-

tada korrektselt monteeritud kogumiskorvi või kivikatte- ga.

4) Vältida alati liigse murukoguse liigutamist, et vältida

lõikemehhanismi ummistumist ja et mitte koormata üle mootorit ja lõikeriistu. Seada liikumiskiirus vastavusse muru olukorraga ja liigutatava muru kogusega.

JUHENDID KÜLGE- JA LAHTIMONTEERIMISEKS

Monteerimine Tõsta üles kivikaitse ja sisestada deflektori (1) kork väl- jumisavale, kallutades seda kergelt allapoole; seejärel suruda see lõpuni, kuni käepideme (2) alumine osa pea- tub vastu keret. Lahtimonteerimine Tõsta kivikaitse ja eemaldada deflektori (1) kork.
