KÄYTTÖOHJE PM5175 S1 DOLMAR

1. Melutaso direktiivin 2000/14/EY mukaisesti

2. Yhdenmukaisuuden merkki direktiivin 2006/42/EY

4. Ruohonleikkurin malli

6. Valmistajan nimi ja osoite

8. Moottorin teho ja kierrosnopeus

11. Kehikko 12. Moottori 13. Terä 14. Kivisuoja

15. Ruohonkeruusäkki 16. Varsi 17. Kaasun säädin

18. Moottorin jarrua säätelevä vipu 19. Itsevedon käynnistävä

vipu OHJAUSLAITTEISSA OLEVIEN MERKKIEN KUVAUS (mikä- li esiintyvät)

21. Hidas 22. Nopea 23. Starter

24. Pysäytys 25. Veto päällä

28. Nopeus «1» 29. Nopeus «2» 30. Nopeus «3»

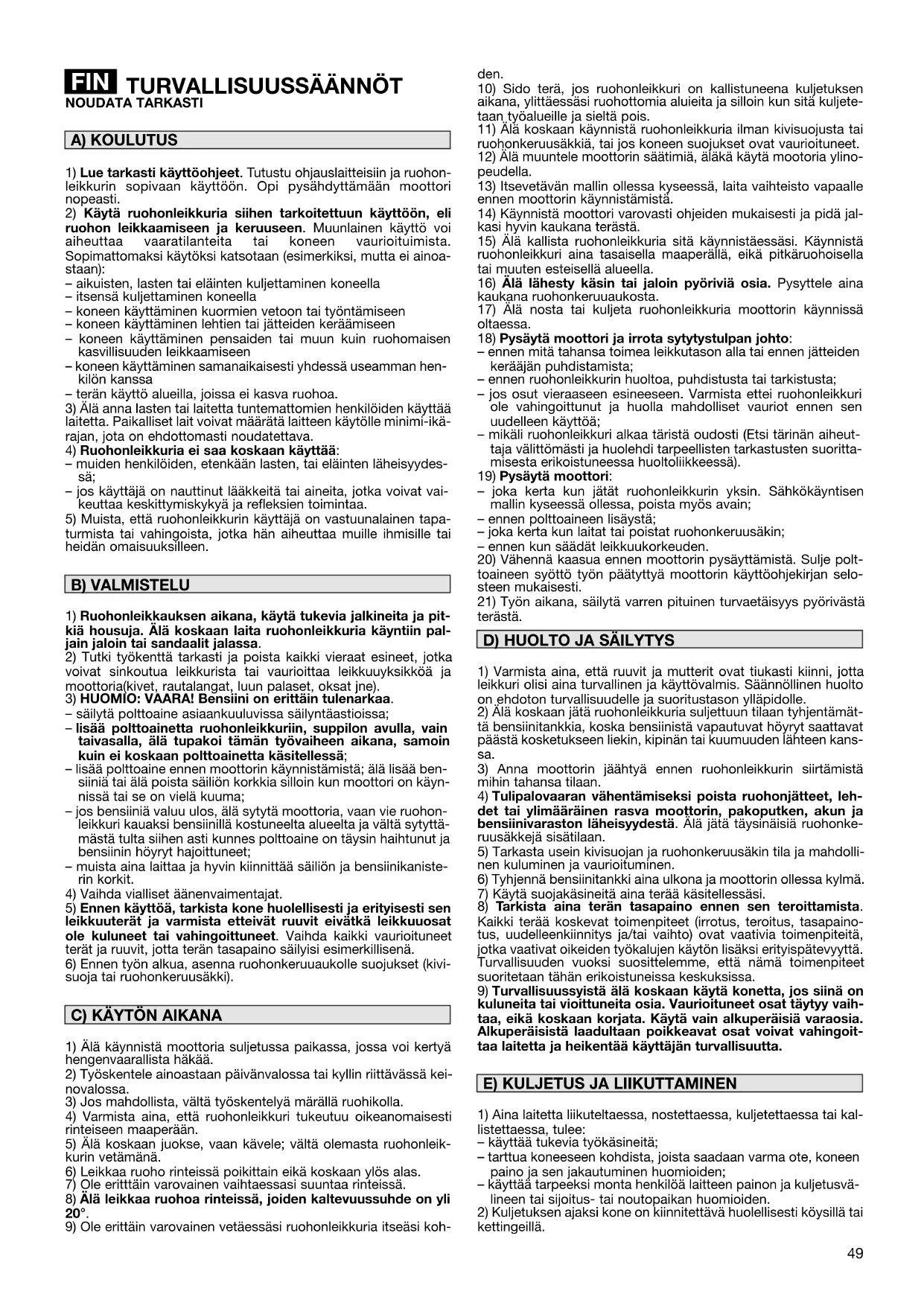

TURVALLISUUSSÄÄNNÖKSET - Ruohonleikkuria on käytet- tävä varovaisesti. Tämän vuoksi koneeseen on kiinnitetty kuva- merkkejä, jotka osoittavat tärkeimmät käyttöön liittyvät varoi- tukset. Niiden selitykset on esitetty seuraavassa. Me kehotam- FIN11 me sinua lukemaan erittäin tarkasti turvallisuussäännöt, jotka on annettu ohjekirjassa niille varatussa luvussa.

41. Huomio: Lue käyttöohjekirja ennen ruohonleikkurin käyt-

42. Sinkoutuvien esineiden vaara. Asiattomat henkilöt eivät

saa oleskella työskentelyalueella koneen käytön aikana.

43. Leikkausvahinkojen vaara. Liikkuvat terät. Älä aseta jal-

kojasi tai käsiäsi terätilaan. Irrota sytytystulpan suojus ja lue ohjeet ennen huoltoa tai korjausta. Melutason ja tärinätason maksimiarvot Mallille.................................................................................................. PM- 5175 S1 5165 S3 Akustisen paineen taso ohjaajan korvassa (säädöksen 81/1051/ETY perusteella) ................. db(A) 82,9 82,8 - Epätarkka mittaus (2006/42/EY) - EN 27574 ... db(A) 0,2 02 Akustisen tehon mitattu taso (direktiivin 2000/14/EY, 2005/88/EY perusteella) .................. db(A) 96,8 96,7 - Epätarkka mittaus (2006/42/EY - EN 27574) ... db(A) 0,2 0,2 Akustisen tehon taattu taso (direktiivin 2000/14/EY, 2005/88/EY perusteella) .................. db(A) 98 98 Tärinätaso (säädöksen EN 1033 perusteella) ....... m/s

1) Lue tarkasti käyttöohjeet. Tutustu ohjauslaitteisiin ja ruohon-

leikkurin sopivaan käyttöön. Opi pysähdyttämään moottori nopeasti.

2) Käytä ruohonleikkuria siihen tarkoitettuun käyttöön, eli

ruohon leikkaamiseen ja keruuseen. Muunlainen käyttö voi aiheuttaa vaaratilanteita tai koneen vaurioituimista. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoa- staan): – aikuisten, lasten tai eläinten kuljettaminen koneella – itsensä kuljettaminen koneella – koneen käyttäminen kuormien vetoon tai työntämiseen – koneen käyttäminen lehtien tai jätteiden keräämiseen – koneen käyttäminen pensaiden tai muun kuin ruohomaisen kasvillisuuden leikkaamiseen – koneen käyttäminen samanaikaisesti yhdessä useamman hen- kilön kanssa – terän käyttö alueilla, joissa ei kasva ruohoa.

3) Älä anna lasten tai laitetta tuntemattomien henkilöiden käyttää

laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi-ikä- rajan, jota on ehdottomasti noudatettava.

4) Ruohonleikkuria ei saa koskaan käyttää:

– muiden henkilöiden, etenkään lasten, tai eläinten läheisyydes- sä; – jos käyttäjä on nauttinut lääkkeitä tai aineita, jotka voivat vai- keuttaa keskittymiskykyä ja refleksien toimintaa.

5) Muista, että ruohonleikkurin käyttäjä on vastuunalainen tapa-

turmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen.

1) Ruohonleikkauksen aikana, käytä tukevia jalkineita ja pit-

kiä housuja. Älä koskaan laita ruohonleikkuria käyntiin pal- jain jaloin tai sandaalit jalassa.

2) Tutki työkenttä tarkasti ja poista kaikki vieraat esineet, jotka

voivat sinkoutua leikkurista tai vaurioittaa leikkuuyksikköä ja moottoria(kivet, rautalangat, luun palaset, oksat jne).

3) HUOMIO: VAARA! Bensiini on erittäin tulenarkaa.

– säilytä polttoaine asiaankuuluvissa säilyntäastioissa; – lisää polttoainetta ruohonleikkuriin, suppilon avulla, vain taivasalla, älä tupakoi tämän työvaiheen aikana, samoin kuin ei koskaan polttoainetta käsitellessä; – lisää polttoaine ennen moottorin käynnistämistä; älä lisää ben- siiniä tai älä poista säiliön korkkia silloin kun moottori on käyn- nissä tai se on vielä kuuma; – jos bensiiniä valuu ulos, älä sytytä moottoria, vaan vie ruohon- leikkuri kauaksi bensiinillä kostuneelta alueelta ja vältä sytyttä- mästä tulta siihen asti kunnes polttoaine on täysin haihtunut ja bensiinin höyryt hajoittuneet; – muista aina laittaa ja hyvin kiinnittää säiliön ja bensiinikaniste- rin korkit.

4) Vaihda vialliset äänenvaimentajat.

5) Ennen käyttöä, tarkista kone huolellisesti ja erityisesti sen

leikkuuterät ja varmista etteivät ruuvit eivätkä leikkuuosat ole kuluneet tai vahingoittuneet. Vaihda kaikki vaurioituneet terät ja ruuvit, jotta terän tasapaino säilyisi esimerkillisenä.

6) Ennen työn alkua, asenna ruohonkeruuaukolle suojukset (kivi-

suoja tai ruohonkeruusäkki).

1) Älä käynnistä moottoria suljetussa paikassa, jossa voi kertyä

hengenvaarallista häkää.

2) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä kei-

3) Jos mahdollista, vältä työskentelyä märällä ruohikolla.

4) Varmista aina, että ruohonleikkuri tukeutuu oikeanomaisesti

rinteiseen maaperään.

5) Älä koskaan juokse, vaan kävele; vältä olemasta ruohonleik-

6) Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas.

7) Ole eritttäin varovainen vaihtaessasi suuntaa rinteissä.

8) Älä leikkaa ruohoa rinteissä, joiden kaltevuussuhde on yli

9) Ole erittäin varovainen vetäessäsi ruohonleikkuria itseäsi koh-

10) Sido terä, jos ruohonleikkuri on kallistuneena kuljetuksen

aikana, ylittäessäsi ruohottomia aluieita ja silloin kun sitä kuljete- taan työalueille ja sieltä pois.

11) Älä koskaan käynnistä ruohonleikkuria ilman kivisuojusta tai

ruohonkeruusäkkiä, tai jos koneen suojukset ovat vaurioituneet.

12) Älä muuntele moottorin säätimiä, äläkä käytä mootoria ylino-

13) Itsevetävän mallin ollessa kyseessä, laita vaihteisto vapaalle

ennen moottorin käynnistämistä.

14) Käynnistä moottori varovasti ohjeiden mukaisesti ja pidä jal-

kasi hyvin kaukana terästä.

15) Älä kallista ruohonleikkuria sitä käynnistäessäsi. Käynnistä

ruohonleikkuri aina tasaisella maaperällä, eikä pitkäruohoisella tai muuten esteisellä alueella.

16) Älä lähesty käsin tai jaloin pyöriviä osia. Pysyttele aina

kaukana ruohonkeruuaukosta.

17) Älä nosta tai kuljeta ruohonleikkuria moottorin käynnissä

18) Pysäytä moottori ja irrota sytytystulpan johto:

– ennen mitä tahansa toimea leikkutason alla tai ennen jätteiden kerääjän puhdistamista; – ennen ruohonleikkurin huoltoa, puhdistusta tai tarkistusta; – jos osut vieraaseen esineeseen. Varmista ettei ruohonleikkuri ole vahingoittunut ja huolla mahdolliset vauriot ennen sen uudelleen käyttöä; – mikäli ruohonleikkuri alkaa täristä oudosti (Etsi tärinän aiheut- taja välittömästi ja huolehdi tarpeellisten tarkastusten suoritta- misesta erikoistuneessa huoltoliikkeessä).

19) Pysäytä moottori:

– joka kerta kun jätät ruohonleikkurin yksin. Sähkökäyntisen mallin kyseessä ollessa, poista myös avain; – ennen polttoaineen lisäystä; – joka kerta kun laitat tai poistat ruohonkeruusäkin; – ennen kun säädät leikkuukorkeuden.

20) Vähennä kaasua ennen moottorin pysäyttämistä. Sulje polt-

toaineen syöttö työn päätyttyä moottorin käyttöohjekirjan selo- steen mukaisesti.

21) Työn aikana, säilytä varren pituinen turvaetäisyys pyörivästä

1) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta

leikkuri olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle.

2) Älä koskaan jätä ruohonleikkuria suljettuun tilaan tyhjentämät-

tä bensiinitankkia, koska bensiinistä vapautuvat höyryt saattavat päästä kosketukseen liekin, kipinän tai kuumuuden lähteen kans- sa.

3) Anna moottorin jäähtyä ennen ruohonleikkurin siirtämistä

mihin tahansa tilaan.

4) Tulipalovaaran vähentämiseksi poista ruohonjätteet, leh-

det tai ylimääräinen rasva moottorin, pakoputken, akun ja bensiinivaraston läheisyydestä. Älä jätä täysinäisiä ruohonke- ruusäkkejä sisätilaan.

5) Tarkasta usein kivisuojan ja ruohonkeruusäkin tila ja mahdolli-

nen kuluminen ja vaurioituminen.

6) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylmä.

7) Käytä suojakäsineitä aina terää käsitellessäsi.

8) Tarkista aina terän tasapaino ennen sen teroittamista.

Kaikki terää koskevat toimenpiteet (irrotus, teroitus, tasapaino- tus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneissa keskuksissa.

9) Turvallisuussyistä älä koskaan käytä konetta, jos siinä on

kuluneita tai vioittuneita osia. Vaurioituneet osat täytyy vaih- taa, eikä koskaan korjata. Käytä vain alkuperäisiä varaosia. Alkuperäisistä laadultaan poikkeavat osat voivat vahingoit- taa laitetta ja heikentää käyttäjän turvallisuutta.

1) Aina laitetta liikuteltaessa, nostettaessa, kuljetettaessa tai kal-

listettaessa, tulee: – käyttää tukevia työkäsineitä; – tarttua koneeseen kohdista, joista saadaan varma ote, koneen paino ja sen jakautuminen huomioiden; – käyttää tarpeeksi monta henkilöä laitteen painon ja kuljetusvä- lineen tai sijoitus- tai noutopaikan huomioiden.

2) Kuljetuksen ajaksi kone on kiinnitettävä huolellisesti köysillä tai

Koskien moottoria ja akkua (jos mukana) lue niiden ohjekirjat. HUOM - Tekstissä olevien viittauksien ja vastaavien kuvien (sivuilla 2 – 3) vastaavuus ilmoitetaan numerolla, joka e- deltää kappaleen otsikkoa. HUOM - Laite voidaan toimittaa niin, että jotkut osat ovat valmiiksi asennettuina. HUOMIO – Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutte- luun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun. Pakkausten hävitys on suoritettava voimassa olevia säännöksiä noudattaen. Vie kädensija (1) työskentelyasentoon ja kiinnitä se rungon sivutukiin mukana toimitettavien ruuvien (2) avulla kuvassa osoitetulla tavalla. Kädensijan (1) korkeus voidaan säätää kolmeen eri asen- toon asettamalla tapit (3) yhteen kannattimilla olevista kol- mesta reikäparista. Kahvojen (5) rengasmutterit (4) on kiristettävä kädensijan (1) vakaan kiinnityksen varmistamiseksi ilman, että sulke- minen tai avaaminen vaatii liiallista voiman käyttöä. Säädön lopuksi kiristä kädensijat (5). Laita käynnistysnaru (6) ohjauskierukkaan (7). Kiristä mutteri (8) kiinnittääksesi kierukan (7). Työnnä runko (11) säkkiin (12) ja kiinnitä hakasilla kaikki muoviprofiilit (13) ruuvimeisselin avulla, niinkuin kuvassa. Kaasutus säädetään vivun avulla (1). Vivun asennot on osoitettu sitä koskevassa laatassa. Terän jarru toimii vivulla (1), joka tulee pitää vartta vasten käynnistyksessä ja ruohonleikkurin ollessa toimin- nassa. Moottori pysähtyy, kun vipu vapautetaan. Mallit, joissa on itseveto, ruohonleikkuri etenee työntämällä vipu (1) kädensijaa vasten. Ruohonleikkuri pysähtyy, kun vipu vapautetaan. Nopeuden vaihto (mikäli käytössä) tapahtuu käyttä- mällä vaihtovipua (1), jonka asennot on ilmoitettu kyltissä. Leikkuukorkeus säädetään vapauttamalla vipu (1), joka on näkyvissä asiaankuuluvan aukon läpi, ja nostamal- la tai painamalla kehikkoa haluttuun asentoon.

SUORITA TOIMENPIDE LEIKKUUTERÄN OLLESSA

PYSÄHTYNEENÄ. Nosta kivisuojaa ja kiinnitä säkki (1) oikein, kuvan osoittamalla tavalla. Käynnistääksesi ruohonleikkurin noudata moottorin

FIN ohjekirjassa annettuja ohjeita. Vedä terän (1) jarruvipu vasten kädensijaa ja vedä päättäväisesti käynnistysnarun (2) kädensijasta. Ruohokentästä tulee kauniimpi jos ajat ruohon aina saman korkuiseksi ja vuorotellen kahteen suuntaan.

NEUVOJA NURMIKON HOITOON

Eri ruoholajit ovat erilaisia ominaisuuksiltaan ja vaativat eri- laista hoitoa. Lue aina siemenpakkauksessa olevat ohjeet koskien leikkauskorkeutta ko. kasvualueella. Huomioi, että suurin osa nurmikosta koostuu yhdestä ker- roksesta ja yhdestä tai useammasta arkista. Jos arkit leika- taan kokonaan nurmikko vahingoittuu ja uudelleenkasvu on vaikeaa. Yleisesti seuraavat ohjeet ovat voimassa: – liian matala leikkaus aiheuttaa nurmikkoon repeämiä ja ohentumista, aiheuttaen läikikkään ulkonäön. – kesällä leikkauksen on oltava korkeampi maaperän kui- vumisen välttämiseksi; – älä leikkaa märkää ruohoa. Tämä saattaa heikentää terän tehokkuutta, koska ruoho tarttuu ja aiheuttaa repeämiä nurmikkoon. – jos ruoho on erittäin korkeaa, suosittelemme ensin leik- kaamaan laitteen sallimalla maksimikorkeudella ja sen jälkeen uudelleen 2-3 päivän kuluttua. Työn päätyttyä, vapauta jarrun vipu (1) ja irrota sytytystulpan suojus (2). ODOTA, ETTÄ TERÄ PYSÄHTYY, ennen minkään toimenpi- teen suorittamista. TÄRKEÄÄ – Säännöllisesti ja huolellisesti suoritettu huolto on välttämätön koneen turvallisuuden ja oikean toiminnan takaamiseksi ja säilyttämiseksi. Säilytä ruohonleikkuri kuivassa tilassa.

1) Käytä aina tukevia työkäsineitä suorittaessasi koneen

puhdistus-, huolto- tai säätötoimenpiteitä.

2) Puhdista kone huolellisesti vedellä aina käytön jälkeen,

poistaen alustan sisään kerääntyneet ruohon jäännök- set ja muta, jotka kuivuessaan saattavat vaikeuttaa seu- raavaa käynnistystä.

3) Mikäli joudutaan käsittelemään koneen takaosaa, tulee

konetta kallistaa ainoastaan moottorin ohjekirjasessa esitetyltä sivulta, kirjasen ohjeiden mukaisesti.

4) Vältä bensiinin tippumista moottorin tai laitteen muovio-

sille etteivät ne vahingoittuisi ja puhdista välittömästi kaikki mahdolliset bensiinitahrat.Takuu ei kata bensiinin muoviosille aiheuttamia vahinkoja. Terälle tehtävät toimenpiteet on aina parasta jättää erikoistuneiden huoltoliikkeiden suoritettaviksi, koska näillä on hallussaan asianmukaiset työvälineet. Tässä laitteessa tulee käyttää teriä, joissa koodi: 81004381/1 Terissä tulee aina olla merkintä . Jatkuvan tuotekehityk- sen vuoksi nämä terät saatetaan ajan kuluessa vaihtaa uudenlaisiin, mutta terät pysyvät aina keskenään vaihtokel- poisina ja käyttöturvallisuuden kannalta samanarvoisina. Asenna terä (2) paikalleen siten, että koodi ja merkintä tule- vat maata kohti, kuvassa näkyvän työjärjestyksen mukaise- sti. Kiinnitä keskusruuvi (1) dynamometrisella avaimella, joka on kalibroitu arvoon 35-40 Nm. Vetomalleissa hihnan kireys säädetään mutterista (1) haluttuun mittaan (6 mm).

Ruohonleikkurin sisäosien pesuun käytä vesijohdol- le tarkoitettua liitintä (1). Pesun aikana asetu aina ruohon- leikkurin varren taakse. Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäes- sä laitetta. – Vältä aiheuttamasta häiriötä naapureille. – Noudata tarkasti paikallisia säädöksiä, koskien leikkaus- jätteiden hävitystä. – Noudata tarkasti paikallisia säädöksiä, koskien pakkau- sten, öljyn, bensiinin, akkujen, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavalliseen roskikseen vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kier- rätyksestä huolehditaan. – Kun laite otetaan pois käytöstä älä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudat- taen. Minkä tahansa epäilyn tai ongelman ilmetessä, ota yhteys lähimpään Palvelupisteeseemme tai Jälleenmyyjään.

• Skader, som kan tilbageføres til arbejdsforhold ved udle- je. Rengørings-, vedligeholdelses- og justeringsarbejde god- kendes ikke som garantiydelse. Al slags garantiarbejde skal udføres af en DOLMAR-forhandler.100 Korjaamotyöt, varaosat ja takuu Huolto ja korjaukset Nykyaikaisten pensasleikkureiden ja turvallisuuden kannal- ta merkittävien rakenneryhmien huolto sekä kunnostus edellyttävät ammatillisen koulutuksen ja korjaamon, jossa on erikoistyökaluja ja koestuslaitteita. Kaikki työt, joita ei selosteta tässä käyttöohjeessa, tulee antaa vastaavan ammattikorjaamon tai sopimuskorjaamon suoritettaviksi. Asiantuntijalla on tarvittava koulutus, kokemus ja välineet, joten hän aina voi tarjota hinnaltaan edullisimman ratkaisun sekä antaa neuvoja ja ohjeita. Kolmannen osapuolen tai valtuuttamattoman henkilön yrit- täessä korjausta ei takuu enää ole voimassa. Asianomaiset Moottorinvalmistaja tai kyseinen sopimuskorjaamo vastaa moottorista tai korjaamohuollosta ainoastaan laitteissa, joissa on Briggs&Stratton, Honda, Tecumseh tai Robin Subaru merkkinen moottori. Laitteesta (moottoria lukuun ottamatta), DOLMAR. Tämä järjestely ei koske sähkövoima- tai mitään muita laitteita, joissa ei ole mitään yllämainituista moottorei- sta. Näistä vastaa ainoastaan DOLMAR. Varaosat Laitteen luotettava, pitkäaikainen ja turvallinen käyttö riip- puu myös käytettävien varaosien laadusta. Käytä vain alku- peräisiä DOLMARvaraosia. Ainoastaan alkuperäiset osat tehdään tuotteen valmistuk- sen yhteydessä ja takaavat täten parasta mahdollista laa- tua materiaalissa, mittapitävyydessä, toiminnassa ja turval- lisuudessa. Alkuperäisiä varaosia saat ammattiliikkeestä. Niillä on myös tarvittavat varaosaluettelot, joista löydät varaosien numerot sekä tiedot yksityiskohtia koskevista parannuksista ja varaosauutuuksista. Ota myös huomioon, että takuu ei ole voimassa, jos käytät muita kuin alkuperäisiä osia. Takuu DOLMAR takaa moitteettoman laadun ja kattaa viallisten osien vaihtamisesta aiheutuvat kustannukset materiaali- tai valmistusvikojen ilmetessä ostopäivämäärästä alkavan takuuajan puitteissa. Joissakin maissa on tästä poikkeavat takuusäännökset. Tiedustele asiaa laitteen toimittajalta. Myyjänä hän on ensi kädessä vastuussa takuusta. FIN Ymmärrettävästi takuumme ei valitettavasti voi kattaa vahinkoja, jotka syntyvät seuraavista syistä:

• Käyttöohjeen noudattamatta jättäminen.

• Välttämättömien huolto- ja puhdistustoimenpiteiden lai- minlyönti.

• Kaasuttimen väärän säädön aiheuttamat vauriot.

• Normaalin käytön aiheuttama kuluminen.

• Ylimmän tehon jatkuvan ylityksen aiheuttama ylikuormi- tus.

• Laitteen väkivaltainen tai väärä käyttö tai onnettomuus.

• Ylikuumeneminen, joka johtuu tuuletinkotelon likaisuude- sta.

• Asiantuntemattomien henkilöiden suorittamat toimenpi- teet tai asiattomat korjausyritykset.

• Vääränlaisten varaosien tai muiden kuin alkuperäisten DOLMAR-varaosien käyttö, silloin kun ne ovat syynä vahinkoon.

• Väärien tai ylivanhojen poltto- tai voiteluaineiden käyttö.

KÄYTTÖ ➊ "Silppuri" – Ruohon silppuaminen ja jättö nurmikolle ➋ Leikkaus ja leikatun ruohon keräys ➌ Leikkaus ja leikatun ruohon poisto

1) Tämä ohjelehtinen sisältää laitteen ohjekirjassa olevia

tietoja. Kun käytössä on "silppuri"-lisälaite, ohjelehtinen tulee sisällyttää ohjekirjaan.

2) "Silppuri"-lisälaitteen asennus muuttaa laitteen alku-

peräistä ruohonleikkuu- ja leikatun ruohon keräys- tai poistojärjestelmää.

3) Lisälaite tulee asentaa ja sillä varustettua laitetta

käyttää täysin laitteen ohjekirjassa annettujen turvamää- räysten ja eri tilanteita koskevien käyttö- ja huolto-ohjei- den mukaan. B) Käyttömääräykset

1) Lisälaite tulee aina asentaa ja poistaa moottori sam-

mutettuna, käynnistysavain poistettuna (jos asennettu), muuten moottorin sytytystulpan hattu irrotettuna.

2) Asenna "silppuri". Varmista, että asennetut osat on

kiinnitetty asianmukaisesti ja tukevasti.

3) Myös "silppuri"-lisälaitteen kanssa tulee työskennellä

keräyssäkki tai kivisuoja asianmukaisesti asennettuina.

4) Vältä aina erityisen suurien ruohomäärien leikkaami-

sta, ettei leikkauslevy mene tukkoon ja moottori ja leik- kausosat ylikuormitu. Säädä etenemisnopeus nurmikon olosuhteiden ja leikattavan ruohomäärän mukaan.

ASENNUS- JA POISTO-OHJEET

Asennus Nosta kivisuoja ylös ja työnnä läppäkorkki (1) poi- stoaukkoon, pitämällä sitä hieman alaspäin kallistettu- na. Työnnä se sitten pohjaan asti, kunnes kahvan alao- sa jää korirakennetta vasten. Poisto Nosta kivisuoja ja poista läppäkorkki (1). FIN123
