Produkttyp	Handgeführter Mäher
Marke	Dolmar
Modell	PM5175 S1
Schnittbreite	51 cm
Messertyp	Rotierendes Stahlmesser
Motor	Benzin-Viertaktmotor
Motorleistung	2,5 kW (ca.)
Motordrehzahl	2800 U/min (ca.)
Starttyp	Seilzugstarter
Kraftstofftank	1,2 L (ca.)
Fangkorbvolumen	60 L (ca.)
Schnitthöheneinstellung	Zentral, mehrstufig
Anzahl Gänge	3 (1, 2, 3)
Gewicht	32 kg (ca.)
Schalldruckpegel (LpA)	82,9 dB(A)
Garantierter Schallleistungspegel	98 dB(A)
Handgriff-Vibrationen	3,67 m/s²
Sicherheitseinrichtungen	Messerbremse, Präsenzhebel, Steinschutz
Wartung	Reinigung nach Gebrauch, Messerschärfen, Ölwechsel
Ersatzteile	Verfügbar (Messer, Zündkerze, Luftfilter usw.)
Reparierbarkeit	Reparaturindex nicht mitgeteilt

Häufig gestellte Fragen - PM5175 S1 DOLMAR

Wie starte ich den Dolmar PM5175 S1 Rasenmäher kalt?

Aktivieren Sie den Choke (Position Choke), stellen Sie den Gashebel auf Schnell, betätigen Sie den Messerbremshebel und ziehen Sie kräftig am Seilzugstarter. Sobald der Motor warm ist, deaktivieren Sie den Choke.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den zentralen Einstellhebel, um die gewünschte Höhe aus den verschiedenen Raststufen auszuwählen. Führen Sie die Einstellung bei ausgeschaltetem Motor durch.

Welches Motoröl verwenden?

Verwenden Sie ein Viertakt-Motoröl vom Typ SAE 30 (oder 10W-30 je nach Temperatur). Überprüfen Sie den Ölstand vor jedem Gebrauch.

Wie oft sollte ich das Messer schärfen?

Schärfen Sie das Messer mindestens einmal pro Saison oder sobald Sie einen ungleichmäßigen Schnitt feststellen. Lassen Sie es nach dem Schärfen auswuchten.

Wie reinige ich den Mäher nach dem Gebrauch?

Trennen Sie die Zündkerze. Reinigen Sie das Gehäuse mit einem mäßigen Wasserstrahl (vermeiden Sie den Motor). Verwenden Sie eine Bürste für Grasreste. Trocknen Sie alles gründlich vor der Lagerung.

Warum vibriert der Mäher ungewöhnlich?

Überprüfen Sie, ob das Messer unausgewuchtet oder beschädigt ist. Reinigen Sie Gras unter dem Gehäuse. Wenn die Vibrationen anhalten, wuchten Sie das Messer aus oder ersetzen Sie es.

Wie lagere ich den Mäher im Winter?

Entleeren Sie den Kraftstofftank, lassen Sie den Motor laufen, bis der Vergaser leer ist. Reinigen Sie die Maschine und lagern Sie sie an einem trockenen, frostfreien Ort.

Welche Sicherheitsausrüstung ist unerlässlich?

Tragen Sie geschlossene Schuhe, lange Hosen, Handschuhe und Schutzbrille. Verwenden Sie den Mäher niemals ohne Steinschutz und montierten Fangkorb.

Wie wechsle ich das Messer?

Trennen Sie die Zündkerze. Kippen Sie den Mäher auf die Seite (Zündkerze nach oben). Lösen Sie die zentrale Schraube, ersetzen Sie das Messer und ziehen Sie es mit dem empfohlenen Drehmoment (ca. 40 Nm) fest.

Was tun, wenn der Mäher nicht startet?

Überprüfen Sie den Benzin- und Ölstand, die Zündkerze (Reinheit, Elektrodenabstand), den Luftfilter. Stellen Sie sicher, dass der Messerbremshebel betätigt ist. Reinigen Sie ggf. den Vergaser.

BEDIENUNGSANLEITUNG PM5175 S1 DOLMAR

Handgeführter Rasenmacher

KENNUNGSSCHILD UND MASCHINENBAUTEILE

1. Schalleistungspegel gemäß Richtlinie 2000/14/CE
2. Konformitätszeichen (CE) nach der Richtlinie 2006/42/EG
3. Herstellungsjahr
4. Typ des Rasenmachers
5. Kennummer
6. Name und Anschrift des Herstellers
7. Artikelnummer

8. Motorleistung und Drehzahl

9. Fahrgestell 12. Motor 13. Schneidwerkzeug (Messer) 14. Prallblech 15. Grasfangeinrichtung 16. Griff 17. Gashebel

10. Hebel der Motorbremse 19. Kupplungshebel

BESCHREIBUNG DER SYMBOLE AN DEN STEUERHE-BELN (wo vorgesehen)

1. Langsam 22. Schnell 23. Starter
2. Motor Stillstand 25. Eingeschalteter Antrieb
3. Geschwindigkeit «1» 29. Geschwindigkeit «2»
4. Geschwindigkeit «3»

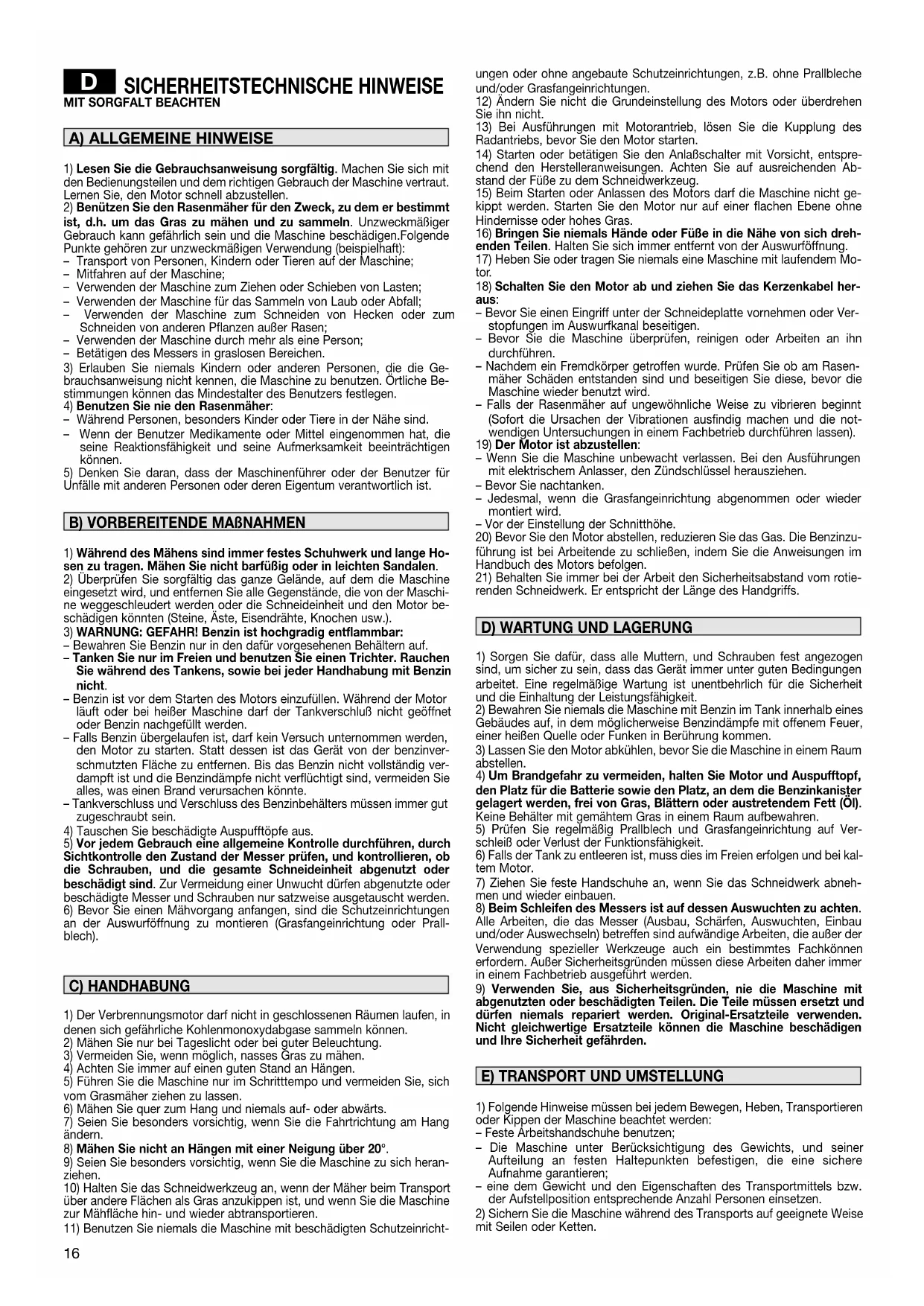

SICHERHEITSVORSCHRIFTEN -itte seiten Sie bei der Benutzung Ihres Rasenmahers vorsichtig. Aus thisem Grund haben wir am Gerät Symbole angebracht, die Sie auf die wichtigsten Vorsichtsmaßnahmen hinweisen. Die Bedeutung der Symbole ist nachstehend erklärt. Wir weisen auch noch einmal ausdrücklich auf die Sicherheitsanweisungen hin, die Sie in dem entsprechenden Kapitel der Bedienungsanleitung finden.

1. Achtung: Vor dem Gebrauch des Rasenmahers lesen Sie die Gebrauchsanweisungen.
2. Auswurfrisiko. Wahrend des Gebrauchs, halten Sie Dritte von der Arbeitszone entfernt.
3. Schneiderisiko. Messer in Bewegung. Führn Sie nicht Hände oder Fuß in die Öffnung unter dem Schneidwerk. Nehmen Sie die Zündkerzenkappe ab undlesen Sie die Anweisungen bevor Sie jeder Wartung- oder Reparaturarbeit beginnen.

Maximale Geräusch- und Vibrationswerte

Für Modell	PM-	5175 S1	5165 S3
Gewichteter Schalldruck am Ohr des Bedieners(gemäß der Norm 81/1051/EWG)	db(A)	82,9	82,8
- Messungenauigkeit (2006/42/EG - EN 27574)	db(A)	0,2	02
Gemessener Schalleistungspegel (gemäßRichtlinie 2000/14/EG, 2005/88/EG)	db(A)	96,8	96,7
- Messungenauigkeit (2006/42/EG - EN 27574)	db(A)	0,2	0,2
Garantierter Schalleistungspegel (gemäß Richtlinie2000/14/EG, 2005/88/EG)	db(A)	98	98
Gewichteter Vibrationspegel (gemäß der Norm EN 1033)...m/s2	3,67	4,59
- Messungenauigkeit (2006/42/EG - EN 12096)	0,3	0,3

F
