HASZNÁLATI ÚTMUTATÓ PM5175 S1 DOLMAR

1. A 2000/14/EK előírás szerinti zajszint

2. A 2006/42/EK irányelv szerinti minőségazonossági jelzés

6. A gyártó neve és címe

8. Motor teljesítménye és fordulatszáma

11. Alváz 12. Motor 13. Vágóaljzat /penge/ 14. Védőlemez

/kőkidobásgátló/ 15. Fűgyűjtő 16. Tolókar 17. Gázkar

18. Motorfék kapcsolókar 19. Kuplung kar (sebességváltó)

VEZÉRLÉSEKEN FELTŰNTETETT JELEK LEĺRÁSA (nem minden modellen)

21. Lassú 22. Gyors 23. Önindító

24. Motor leállítása 25. Hajtás bekapcsolva

28. Sebesség «1» 29. Sebesség «2» 30. Sebesség «3»

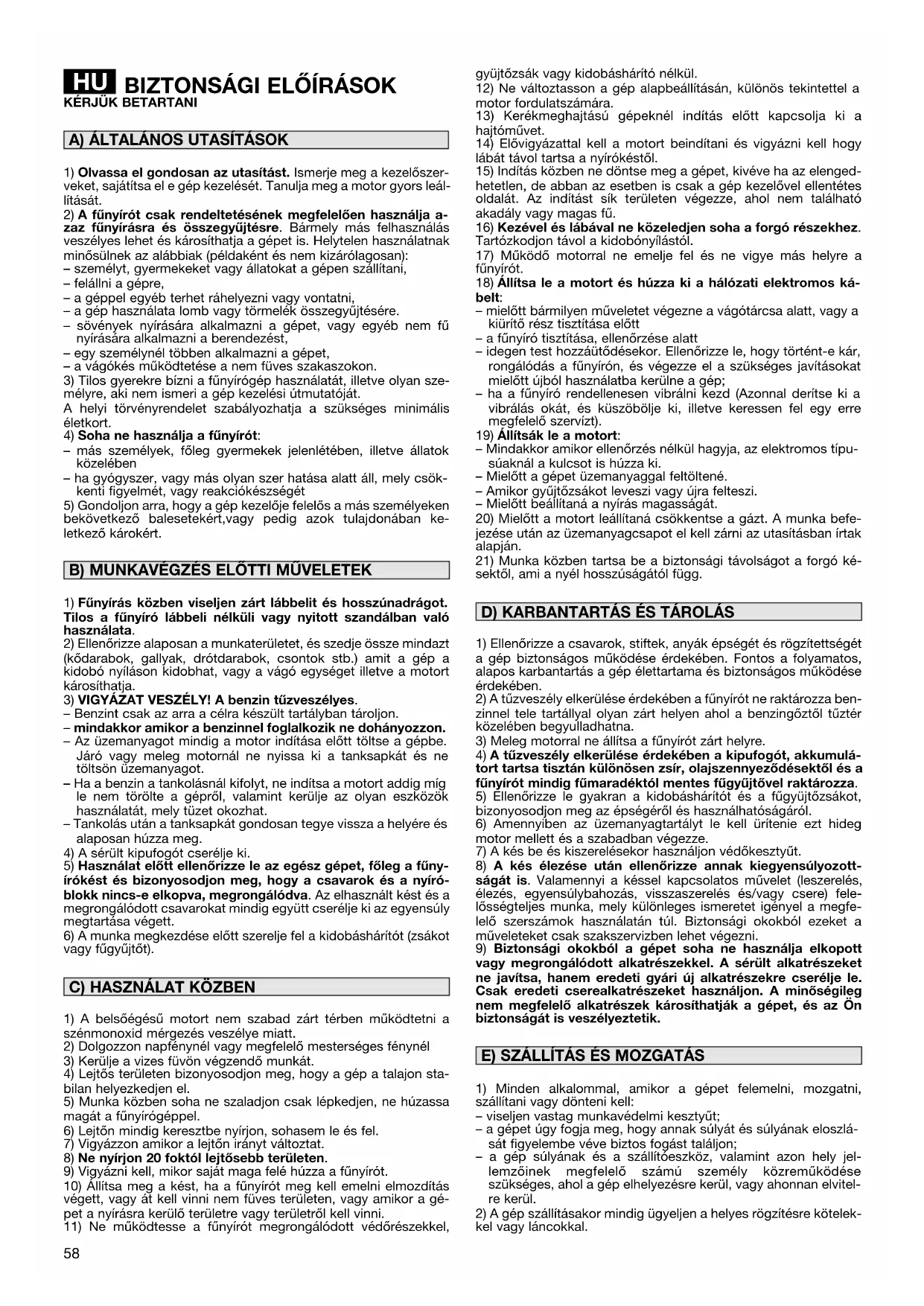

BIZTONSÁGI ELĚÍRÁSOK - Használja elővigyázatosan a fűnyíró gépét. Ennek érdekében a gépen elhelyezett pik- togramok figyelmeztetik Önt a balesetmegelőző utasítások betartására. Az alábbiakban megtalálja a cimkéken található ábrák magyarázatait. Felhívjuk figyelmét továbbá a biztonsági rendeletek pontos áttanulmányozására és annak betartására, amiket ezen könyvecske megfelelő pontjaiban soroltunk fel.

41. Figyelem: A fűnyíró használatbavétele előtt a kezelési

útmutatót alaposan olvassa át.

42. Kidobásveszély: A gép munkaterületén a kezelőn kívül

más nem tartózkodhat.

43. Vágásveszély: mozgó késnél ne tartsa közel kezét, lábát

az alvázhoz. A gyertyakábelt távolítsa el a gyertyáról és olvassa el a kezelési útmutatót minden karbantartási és javítási munka végzése előtt. A maximális zajszint- és vibrációértékek Típushoz: ............................................................................................. PM- 5175 S1 5165 S3 A kezelői állásnál mért egyenértékű hangnyomásszint (az EK/81/1051 szabvány szerint)............................. db(A) 82,9 82,8 - Mérési bizonytalanság (2006/42/CE - EN 27574) . db(A) 0,2 02 A mért egyenértékű hangnyomásszint (az EK/2000/14, EK/2005/88 szabvány szerint) ............. db(A) 96,8 96,7 - Mérési bizonytalanság (2006/42/CE - EN 27574) . db(A) 0,2 0,2 A garantált egyenértékű hangnyomásszint (az EK/2000/14, EK/2005/88 szabvány szerint) ............. db(A) 98 98 Vibrációszint (az EN 1033 szabvány szerint) ............. m/s

1) Olvassa el gondosan az utasítást. Ismerje meg a kezelőszer-

veket, sajátítsa el e gép kezelését. Tanulja meg a motor gyors leál- lítását.

2) A fűnyírót csak rendeltetésének megfelelően használja a-

zaz fűnyírásra és összegyűjtésre. Bármely más felhasználás veszélyes lehet és károsíthatja a gépet is. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan): – személyt, gyermekeket vagy állatokat a gépen szállítani, – felállni a gépre, – a géppel egyéb terhet ráhelyezni vagy vontatni, – a gép használata lomb vagy törmelék összegyűjtésére. – sövények nyírására alkalmazni a gépet, vagy egyéb nem fű nyírására alkalmazni a berendezést, – egy személynél többen alkalmazni a gépet, – a vágókés működtetése a nem füves szakaszokon.

3) Tilos gyerekre bízni a fűnyírógép használatát, illetve olyan sze-

mélyre, aki nem ismeri a gép kezelési útmutatóját. A helyi törvényrendelet szabályozhatja a szükséges minimális életkort.

4) Soha ne használja a fűnyírót:

– más személyek, főleg gyermekek jelenlétében, illetve állatok közelében – ha gyógyszer, vagy más olyan szer hatása alatt áll, mely csök- kenti figyelmét, vagy reakciókészségét

5) Gondoljon arra, hogy a gép kezelője felelős a más személyeken

bekövetkező balesetekért,vagy pedig azok tulajdonában ke- letkező károkért.

1) Fűnyírás közben viseljen zárt lábbelit és hosszúnadrágot.

Tilos a fűnyíró lábbeli nélküli vagy nyitott szandálban való használata.

2) Ellenőrizze alaposan a munkaterületet, és szedje össze mindazt

(kődarabok, gallyak, drótdarabok, csontok stb.) amit a gép a kidobó nyíláson kidobhat, vagy a vágó egységet illetve a motort károsíthatja.

3) VIGYÁZAT VESZÉLY! A benzin tűzveszélyes.

– Benzint csak az arra a célra készült tartályban tároljon. – mindakkor amikor a benzinnel foglalkozik ne dohányozzon. – Az üzemanyagot mindig a motor indítása előtt töltse a gépbe. Járó vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön üzemanyagot. – Ha a benzin a tankolásnál kifolyt, ne indítsa a motort addig míg le nem törölte a gépről, valamint kerülje az olyan eszközök használatát, mely tüzet okozhat. – Tankolás után a tanksapkát gondosan tegye vissza a helyére és alaposan húzza meg.

4) A sérült kipufogót cserélje ki.

5) Használat előtt ellenőrizze le az egész gépet, főleg a fűny-

írókést és bizonyosodjon meg, hogy a csavarok és a nyíró- blokk nincs-e elkopva, megrongálódva. Az elhasznált kést és a megrongálódott csavarokat mindig együtt cserélje ki az egyensúly megtartása végett.

6) A munka megkezdése előtt szerelje fel a kidobáshárítót (zsákot

1) A belsőégésű motort nem szabad zárt térben működtetni a

szénmonoxid mérgezés veszélye miatt.

2) Dolgozzon napfénynél vagy megfelelő mesterséges fénynél

3) Kerülje a vizes füvön végzendő munkát.

4) Lejtős területen bizonyosodjon meg, hogy a gép a talajon sta-

bilan helyezkedjen el.

5) Munka közben soha ne szaladjon csak lépkedjen, ne húzassa

magát a fűnyírógéppel.

6) Lejtőn mindig keresztbe nyírjon, sohasem le és fel.

7) Vigyázzon amikor a lejtőn irányt változtat.

8) Ne nyírjon 20 foktól lejtősebb területen.

9) Vigyázni kell, mikor saját maga felé húzza a fűnyírót.

10) Állítsa meg a kést, ha a fűnyírót meg kell emelni elmozdítás

végett, vagy át kell vinni nem füves területen, vagy amikor a gé- pet a nyírásra kerülő területre vagy területről kell vinni.

11) Ne működtesse a fűnyírót megrongálódott védőrészekkel,

gyüjtőzsák vagy kidobáshárító nélkül.

12) Ne változtasson a gép alapbeállításán, különös tekintettel a

motor fordulatszámára.

13) Kerékmeghajtású gépeknél indítás előtt kapcsolja ki a

14) Elővigyázattal kell a motort beindítani és vigyázni kell hogy

lábát távol tartsa a nyírókéstől.

15) Indítás közben ne döntse meg a gépet, kivéve ha az elenged-

hetetlen, de abban az esetben is csak a gép kezelővel ellentétes oldalát. Az indítást sík területen végezze, ahol nem található akadály vagy magas fű.

16) Kezével és lábával ne közeledjen soha a forgó részekhez.

Tartózkodjon távol a kidobónyílástól.

17) Működő motorral ne emelje fel és ne vigye más helyre a

18) Állítsa le a motort és húzza ki a hálózati elektromos ká-

belt: – mielőtt bármilyen műveletet végezne a vágótárcsa alatt, vagy a kiürítő rész tisztítása előtt – a fűnyíró tisztítása, ellenőrzése alatt – idegen test hozzáütődésekor. Ellenőrizze le, hogy történt-e kár, rongálódás a fűnyírón, és végezze el a szükséges javításokat mielőtt újból használatba kerülne a gép; – ha a fűnyíró rendellenesen vibrálni kezd (Azonnal derítse ki a vibrálás okát, és küszöbölje ki, illetve keressen fel egy erre megfelelő szervízt).

19) Állítsák le a motort:

– Mindakkor amikor ellenőrzés nélkül hagyja, az elektromos típu- súaknál a kulcsot is húzza ki. – Mielőtt a gépet üzemanyaggal feltöltené. – Amikor gyűjtőzsákot leveszi vagy újra felteszi. – Mielőtt beállítaná a nyírás magasságát.

20) Mielőtt a motort leállítaná csökkentse a gázt. A munka befe-

jezése után az üzemanyagcsapot el kell zárni az utasításban írtak alapján.

21) Munka közben tartsa be a biztonsági távolságot a forgó ké-

sektől, ami a nyél hosszúságától függ.

1) Ellenőrizze a csavarok, stiftek, anyák épségét és rögzítettségét

a gép biztonságos működése érdekében. Fontos a folyamatos, alapos karbantartás a gép élettartama és biztonságos működése érdekében.

2) A tűzveszély elkerülése érdekében a fűnyírót ne raktározza ben-

zinnel tele tartállyal olyan zárt helyen ahol a benzingőztől tűztér közelében begyulladhatna.

3) Meleg motorral ne állítsa a fűnyírót zárt helyre.

4) A tűzveszély elkerülése érdekében a kipufogót, akkumulá-

tort tartsa tisztán különösen zsír, olajszennyeződésektől és a fűnyírót mindig fűmaradéktól mentes fűgyűjtővel raktározza.

5) Ellenőrizze le gyakran a kidobáshárítót és a fűgyüjtőzsákot,

bizonyosodjon meg az épségéről és használhatóságáról.

6) Amennyiben az üzemanyagtartályt le kell ürítenie ezt hideg

motor mellett és a szabadban végezze.

7) A kés be és kiszerelésekor használjon védőkesztyűt.

8) A kés élezése után ellenőrizze annak kiegyensúlyozott-

ságát is. Valamennyi a késsel kapcsolatos művelet (leszerelés, élezés, egyensúlybahozás, visszaszerelés és/vagy csere) fele- lősségteljes munka, mely különleges ismeretet igényel a megfe- lelő szerszámok használatán túl. Biztonsági okokból ezeket a műveleteket csak szakszervizben lehet végezni.

9) Biztonsági okokból a gépet soha ne használja elkopott

vagy megrongálódott alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre cserélje le. Csak eredeti cserealkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és az Ön biztonságát is veszélyeztetik.

1) Minden alkalommal, amikor a gépet felemelni, mozgatni,

szállítani vagy dönteni kell: – viseljen vastag munkavédelmi kesztyűt; – a gépet úgy fogja meg, hogy annak súlyát és súlyának eloszlá- sát figyelembe véve biztos fogást találjon; – a gép súlyának és a szállítóeszköz, valamint azon hely jel- lemzőinek megfelelő számú személy közreműködése szükséges, ahol a gép elhelyezésre kerül, vagy ahonnan elvitel- re kerül.

2) A gép szállításakor mindig ügyeljen a helyes rögzítésre kötelek-

kel vagy láncokkal. E) SZÁLLÍTÁS ÉS MOZGATÁS D) KARBANTARTÁS ÉS TÁROLÁS59

HASZNÁLATI SZABÁLYOK

A motort és az akkumulátort (ha van) illetően olvassa el a kézikönyvet. MEGJEGYZÉS - A szövegben feltüntetett hivatkozások és a (2 – 3. oldalon található) vonatkozó ábrák közötti mege- gyezést az egyes fejezetek címét megelőző szám jelöli. MEGJEGYZÉS - A gép néhány már összeszerelt alka- trésszel kerülhet leszállításra. FIGYELEM – A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalma- zásával. A csomagolóanyagok selejtezését mindig a helyi hatályos előírásoknak megfelelően kell elvégezni. Állítsa a markolatot (1) a munkavégzési állásba és rögzítse a váz oldalsó tartószerkezeteihez a mellékelt csa- varokkal (2) az ábrának megfelelően. A markolat (1) magassága három különböző állásba szabályozható, melyet a csapoknak (3) a tartóegységen lévő három furatpár egyikébe történő behelyezésével végezhet. A fogantyúk (5) szorítópántjait (4) úgy kell felcsavarozni, hogy biztosítsa a markolat (1) stabil rögzítését anélkül, hogy túlzott erőfeszítésbe kerülne a rögzítésük, illetve kilazításuk. A beállítást követően rögzítse jól a fogantyúkat (5). Illessze az indítózsinórt (6) a vezető rugóba (7). Húzza meg az anyát (8) a rugó (7) rögzítéséhez. A keretre (11) húzza rá a zsákot (12) majd csa- varhúzó segítségével illessze helyükre a műanyag profilo- kat (13) az ábrának megfelelően. A gépet vagy az egyik vagy a másik fűgyűjtővel szállítjuk. A motor fordulatszámát az (1) gázkarral kell változ- tatni. A gázkar helyzete fel van tüntetve a címkén. Egyes típusoknál a gázkar hiányzik. A késfék az (1) jelű karral működtethető. A mun- kavégzés alatt a kart folyamatosan behúzva kell tartani. Amint a kart elengedi a motor azonnal leáll. A kerékmeghajtással rendelkező modelleknél a funyíró hajtása a kar (1) fogantyú felé tolásával történik. A fűnyíró hajtása a kar kiengedésével kikapcsol. A sebességváltót (ha van) a kar (1) szabályozza, melynek állásait a tábla tünteti fel. A vágásmagasság beállítása az (1) kar kikapcso- lásával és az alváz felemelésével vagy pedig a kívánatos helyzetállásig való lenyomásával történik, melyet a megfe- lelő nyíláson keresztül lehet látni. ÁLLÓ KÉSSEL VÉGEZZE A MŰVELETET. Emelje fel a védőlemezt és akassza fel a fűnyíróra a fűgyűjtőt (1) az ábra szerint.

Az indításhoz kövesse a motor használati utasításának útmutatásait, tehát húzza a vágókés fék kart (1) a markolat irányába és határozottan húzza meg az indítózsinórt (2). A nyírt felület szebb lesz, ha ugyanolyan magasságban de két irányban történik a nyírás. TANÁCSOK A GYEP GONDOZÁSÁRA Minden fűfajta különböző tulajdonságokkal rendelkezik, ezért más-más gondozást igényel. Olvassa el mindig a vetőmag csomagolásán található, az adott területen alkalmazható nyírási magasságra vonatkozó útmutatást. Vegye figyelembe, hogy a gyepet nagyrészt egy szárból és egy vagy több levélből álló növények alkotják. Ha a leveleket teljesen levágják, a gyep károsul és a megújulás nehézkessé válhat. Általában a következő útmutatások érvényesek: – a túl rövidre való nyírás miatt a gyep foltossá, ritkássá válik; – nyáron hagyja hosszabbra a füvet, ezzel elkerülheti a talaj kiszáradását; – ne vágja a füvet, amikor vizes, ilyenkor a kés hatékonysága a rátapadó fű miatt csökken, és a pázsitban szakadások keletkezhetnek; – különösen magas fű esetén először végezzen el egy első nyírást a gép legnagyobb vágómagasságával, ezután két-három nap múlva végezzen el egy második nyírást. A munka befejezésekor a kék kart (1) el kell enged- ni. Azután a gyújtógyertyáról a (2) kábelt le kell húzni. CSAK MIUTÁN A KÉS MEGÁLLT, akkor szabad a gépen további műveletet végezni. FONTOS – Az időszakosan elvégzett gondos karban- tartás elengedhetetlen ahhoz, hogy a gép eredeti biz- tonsági szintjét és teljesítményét hosszú időn keresztül megőrizze. A fűnyírót tiszta állapotban, száraz helyen kell tárolni.

1) A gép tisztítása, karbantartása vagy beállítása előtt veg-

yen fel vastag munkavédelmi kesztyűt.

2) Minden fűnyírás után vízzel gondosan mossa le a gépet;

távolítsa el az alváz belsejében felhalmozódott fűtörmeléket és sarat, hogy azok ne száradjanak rá, és ne nehezítsék meg ezzel a következő beindítást.

3) Amennyiben a gép alsó feléhez kell férnie, kizárólag a

motor használati utasításában megjelölt oldal irányába döntse meg a gépet, az arra vonatkozó utasításokat kövesse.

4) Kerülje, hogy a motor vagy a gép műanyag részeire

benzin kerüljön, mely károsíthatja ezeket a részeket, illetve ha esetleg mégis benzin került rájuk, azonnal tisztítsa le. A garancia nem érvényes a műanyag része- ken benzin által okozott sérülésekre. Az élen történő bármilyen jellegű beavatkozást csak erre a munkára alkalmas, megfelelő eszközökkel rendel- kező szervíznél lehet elvégeztetni. Ezen a gépen a következő kóddal jelölt fűnyírókéseket kell alkalmazni: 81004381/1 Az éleket mindig a következő jellel ellátottnak kell lenniük . Mivel a berendezés folyamatos fejlesztés tárgyát

képezi, lehetőség nyílik hasonló jellegű és tulajdonságú biztonságos és tökéletes működést biztosító éllel cserélni a gyárilag beszereltet. Az ábrán jelzett lépéseket követve szerelje fel az élet (2) a jelzéssel a föld felé fordítva. Húzza meg a középső rögzítő csavart (1) egy 35-40 Nm-re beállított dinamometrikus kulcs segítségével. A meghajtásos modellekben az ékszíj helyes feszességét az anya (1) segítségével állíthatja be, amíg el nem éri a megadott méretet (6 mm). A gép belső részének a kimosásához használja az ábrán látható tömlős csatlakozót (1). A gép tisztítása közben tartózkodjon mindig a gép karja mögött. A környezet védelmét a gép használata során elsődleges fontossági szempontként kell figyelembe venni, mivel ez a békés egymás mellett élés és környezetünk érdeke. – Ne zavarjon másokat a környezetében. – Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően. – Szigorúan tartsa be a helyi előírásokat a csomago- lóanyagok, olaj, benzin, akkumulátorok, szűrők, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újrahasznosításáról. – Az üzemen kívül való helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen. Bármilyen kétség vagy probléma esetén forduljon a Márkaszervizhez vagy a termék viszonteladójához.

odpowiedzialny za gwarancję udzieloną na towar. DOLMAR nie akceptuje reklamacji i nie ponosi odpowiedzialności za uszkodzenia spowodowane przez: - lekceważenie Instrukcji użytkowania; - zaniechanie wykonania wymaganej konserwacji i czyszczenia; - niewłaściwą regulację gaenika; - normalne zużycie w trakcie eksploatacji; - oczywiste przeciążenie związane z ciągłym przekraczaniem górnych limitów; - uszkodzenia mechaniczne, niewłaściwe użytkowanie; - przegrzanie spowodowane zabrudzeniem obudowy wentylatora; - używanie pilarki przez niewykwalifikowane osoby lub z powodu niewłaściwych napraw; - stosowanie niewłaściwych części zamiennych lub części, które nie są oryginalnymi częściami DOLMAR, jeśli spowodowały uszkodzenie; - stosowanie niewłaściwego lub starego oleju; - uszkodzenie wynikłe z warunków wypożyczania. Czyszczenie, obsługa i regulacja nie są objęte gwarancją. Wszystkie naprawy w ramach gwarancji muszą być dokonywane przez autoryzowane punkty serwisu DOLMAR.103 Javítóhelyek, pótalkatrészek és jótállás Karbantartás és javítások A modern készülékek és a biztonság szempontjából fontos részegységek karbantartása és javítása megfelelő szakképesítést, valamint speciális szerszámokkal és teszteszközökkel felszerelt szakszervizt igényel. A jelen üzemeltetési utasításban nem szereplő valamennyi munkálatot megfelelő szakszerviznek ill. szerződött szerviznek kell elvégeznie. A szakember rendelkezik a szükséges képesítéssel, tapasztalattal és felszereléssel ahhoz, hogy Önnek a mindenkor legolcsóbb megoldást biztosítsa és tanáccsal és gyakorlattal továbbsegíti Önt. Harmadik fél, ill. arra fel nem jogosított személy által történő javítási kísérletek esetén a garancia megszűnik. Illetékességek Csak a Briggs&Stratton, Honda, Tecumseh és Robin Subaru márkájú motorokkal rendelkező készülékek esetén illetékes a motorgyártó ill. a megfelelő szerződéses szerviz a motor tekintetében szervízszolgáltatások, pótalkatrészek és garancia vonatkozásában. A készülék tekintetében (kivéve a motort) a DOLMAR az illetékes. Ez a szabályozás nem érinti azon áramfejlesztőket és más egyéb készülékeket sem, melyek nem a fent felsorolt motorok egyikét tartalmazzák. Ebben az esetben az illetékesség csak a DOLMAR-é. Pótalkatrészek Az Ön készülékének megbízható, tartós üzeme és biztonsága a felhasznált pótalkatrészek minőségétől is függ. Csak eredeti pótalkatrészeket használjon. Csak az eredeti alkatrészek származnak a készülék gyártási folyamatából és szavatolják ezáltal a legnagyobb mértékben azonos minőséget anyagban, mérettartóságban, működésben és biztonságban. Eredeti pótalkatrészeket és tartozékokat szerezhet be az Ön szakkereskedőjénél. Ő rendelkezik a szükséges pótalkatrészjegyzékkel is, hogy meg tudja állapítani a szükséges pótalkatrészszámokat, és folyamatos információkkal rendelkezik a részújításokról és a pótalkatrészkínálat terén bevezetett újdonságokról. Kérjük, vegye figyelembe azt is, hogy nem eredeti alkatrészek használata esetén nem lehetséges garanciális szolgáltatás. Jótállás DOLMAR szavatosságot vállal a kifogástalan minőségért és átvállalja a hibás alkatrészek cseréje folytán felmerült javítási költségeket anyag- vagy gyártási hibák esetében, amelyek az eladás napját követően a jótállási időtartamon

belül merülnek fel. Kérjük, ügyeljen arra, hogy egyes országokban különleges jótállási feltételek érvényesek. Kétes esetben kérjen felvilágosítást az eladótól. Ő mint a termék eladója felelős a jótállásért. Kérjük megértését arra vonatkozóan, hogy a következőkben felsorolt hibaokokért nem vállalhatunk jótállást: - A kezelési utasítás figyelmen kívül hagyása. - A szükséges karbantartási és tisztítási munkák elhanyagolása. - Szakszerűtlen porlasztóbeállítás folytán bekövetkezett károk. - A normális elhasználódással járó kopás. - A felső teljesítményhatár tartó túllépése miatt nyilvánvaló túlterhelés. - Erőszak alkalmazása, szakszerűtlen kezelés, használattal való visszaélés vagy baleset. - Túlmelegedési károk a ventilátorház elszennyeződése folytán. - Hozzá nem értő személyek beavatkozása vagy szakszerűtlen javítási kísérletek. - Nem megfelelő pótalkatrészek ill. nem eredeti DOLMAR- alkatrészek használata, amennyiben azok okozták a kárt. - Nem megfelelő vagy időn túl tárolt üzemanyagok használata. - Olyan károk, amelyek bárbeadásból származó alkalmazási feltételekre vezethetők vissza. A tisztítási, ápolási és beállítási munkák nem tartoznak a garanciális szolgáltatások körébe. Mindennemű garanciális munkát DOLMAR szakkereskedővel kell kiviteleztetni.104 éé··ÒÒÎÎÛÛÊÊËË‚‚‡‡ÌÌËËÂÂ,, ÁÁ‡‡ÔÔ‡‡ÒÒÌÌ˚˚ ˜˜‡‡ÒÒÚÚËË ËË „„‡‡‡‡ÌÌÚÚËËflfl éé··ÒÒÎÎÛÛÊÊËË‚‚‡‡ÌÌËË ËË ÂÂÏÏÓÓÌÌÚÚ ÑÎfl ÚÂıÓ·ÒÎÛÊË‚‡ÌËfl Ë ÂÏÓÌÚ‡ ÒÓ‚ÂÏÂÌÌ˚ı ÔË·ÓÓ‚, ‡ Ú‡ÍÊ ÛflÁ‚ËÏ˚ı ÛÁÎÓ‚ Ú·ÛÂÚÒfl Í‚‡ÎËÙˈËÓ‚‡Ì̇fl ÒÔˆˇθ̇fl ÔÓ‰„ÓÚӂ͇ Ë Ï‡ÒÚÂÒ͇fl, ÓÒ̇˘ÂÌ̇fl ÒÔˆˇθÌ˚ÏË ËÌÒÚÛÏÂÌÚ‡ÏË Ë ÍÓÌÚÓθÌ˚ÏË ÔË·Ó‡ÏË. ÇÒ ‡·ÓÚ˚, Ì ÓÔËÒ‡ÌÌ˚ ‚ ‰‡ÌÌÓÈ ËÌÒÚÛ͈ËË ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË, ‰ÓÎÊÌ˚ ‚˚ÔÓÎÌflÚ¸Òfl ‚ ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ÂÈ ÒÔˆˇÎËÁËÓ‚‡ÌÌÓÈ Ï‡ÒÚÂÒÍÓÈ ËÎË Ì‡ ÙËÏÂÌÌÓÈ Òڇ̈ËË ÚÂıÌ˘ÂÒÍÓ„Ó Ó·ÒÎÛÊË‚‡ÌËfl. ë‚ËÒÌ˚ ˆÂÌÚ˚ ÙËÏ˚ DOLMAR ÓÒ̇˘ÂÌ˚ ‚ÒÂÏ ÌÂÓ·ıÓ‰ËÏ˚Ï Ó·ÓÛ‰Ó‚‡ÌËÂÏ, ‡ Ó·Û˜ÂÌÌ˚È Ë ÓÔ˚ÚÌ˚È ÔÂÒÓ̇ΠÏÓÊÂÚ ‡Á‡·ÓÚ‡Ú¸ ˝ÍÓÌÓÏ˘Ì˚ ¯ÂÌËfl Ë ÔÓÍÓÌÒÛθÚËÓ‚‡Ú¸ ÔÓ ‚ÒÂÏ ‚ÓÔÓÒ‡Ï. èË ÔÓÔ˚ÚÍ ÂÏÓÌÚ‡ χ¯ËÌÍË ÚÂÚ¸ËÏË Îˈ‡ÏË ËÎË Ì ‡‚ÚÓËÁÓ‚‡ÌÌ˚ÏË Îˈ‡ÏË Ô‡‚Ó Ì‡ „‡‡ÌËÚ˛ ÚÂflÂÚÒfl. KKÓÓÏÏÔÔÂÂÚÚÂÂÌ̈ˆËËflfl íÓθÍÓ ‚ ÔË·Ó‡ı Ò ‰‚Ë„‡ÚÂÎflÏË Ï‡ÍË Briggs&Stratton, Honda, Tecumseh Ë ÇÓbin Subaru: ÍÓÏÔÂÚÂ̈ËÂÈ ‚ ÓÚÌÓ¯ÂÌËË ÚÂıÓ·ÒÎÛÊË‚‡ÌËfl ‰‚Ë„‡ÚÂÎfl ‚ χÒÚÂÒÍËı, Á‡Ô‡ÒÌ˚ı ˜‡ÒÚÂÈ Ë „‡‡ÌÚËË Ì‡ ‰‚Ë„‡ÚÂθ ӷ·‰‡ÂÚ ÔÓËÁ‚Ó‰ËÚÂθ ‰‚Ë„‡ÚÂÎfl ËÎË ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘‡fl ÙËÏÂÌ̇fl Òڇ̈Ëfl ÚÂıÌ˘ÂÒÍÓ„Ó Ó·ÒÎÛÊË‚‡ÌËfl. Ç ÓÚÌÓ¯ÂÌËË ÓÒڇθÌÓÈ ˜‡ÒÚË ÔË·Ó‡ (Á‡ ËÒÍβ˜ÂÌËÂÏ ‰‚Ë„‡ÚÂÎfl) ÍÓÏÔÂÚÂ̈ËÂÈ Ó·Î‡‰‡ÂÚ DOLMAR. ùùÚÚÓÓ ÔÔÓÓÎÎÓÓÊÊÂÂÌÌËË ÌÌ ‡‡ÒÒÔÔÓÓÒÒÚÚ‡‡ÌÌflflÂÂÚÚÒÒflfl Ì̇‡ „„ÂÂÌ̇‡ÚÚÓÓ˚˚ ÚÚÓÓÍ͇‡,, ‡‡ ÚÚ‡‡ÍÍÊÊ ‚‚ÒÒ ‰‰ÛÛ„„ËË ÔÔËË··ÓÓ˚˚,, ÌÌ ÒÒÓÓ‰‰ÂÂÊʇ‡˘˘ËË ‚‚˚˚¯¯ÂÂÛÛÍ͇‡ÁÁ‡‡ÌÌÌÌ˚˚ ‰‰‚‚ËË„„‡‡ÚÚÂÂÎÎËË.. ÑÑÎÎflfl ÌÌËËıı ÍÍÓÓÏÏÔÔÂÂÚÚÂÂÌÌÚÚÌ̇‡ ÚÚÓÓÎθ¸ÍÍÓÓ ÙÙËËÏχ‡ DDOOLLMMAARR.. áᇇÔÔ‡‡ÒÒÌÌ˚˚ ˜˜‡‡ÒÒÚÚËË ç‡‰ÂÊ̇fl ‡·ÓÚ‡ Ë ‰Ó΄ӂ˜ÌÓÒÚ¸, ‡ Ú‡ÍÊÂ

➊ "Mulcs talajtakarás" - A fű apróra vágása és a gyepen történő elhelyezése ➋ A lenyírt fű apróra vágása és begyűjtése ➌ A lenyírt fű apróra vágása és kiszórása

1) Ez a használati útmutatásokat feltüntető lap a

használati utasításban található információkat egészíti ki, és annak szerves részét képezi, amikor a "mulcs talajtakarás" készítéséhez szükséges tartozékot használja.

2) A "mulcs talajtakaráshoz" való tartozék használata

módosítja a gépen eredetileg előirányzott hagyományos fűnyírási rendszert és a lenyírt fű esetle- ges begyűjtését vagy kiszórását.

3) A "mulcs talajtakarás" készíté-séhez felszerelt gép

ezen tartozé-kának alkalmazásakor és használatakor teljes mértékben be kell tartani a gép használati utasításában feltüntetett biztonsági szabályokat és a különböző használati és karbantartási helyzetekre vonatkozóan adott útmutatásokat. B) Használati szabályok

1) A tartozék fel- és leszerelését mindig kikapcsolt

motor mellett kell végezni, miután az indítókulcsot is eltávolította (ha van, ha nincs akkor pedig miután a motor gyertyasapkáját levette) és a rögzítőféket behúzta.

2) A "mulcs talajtakaró" készítéséhez szükséges tar-

tozék használatakor ellenőrizze, hogy a tartozékot hel- yesen szerelte-e fel, valamint hogy megfelelően rögzítette-e a felszerelt részeket.

3) A "mulcs talajtakaró" készítéséhez szükséges tar-

tozék használatakor is megfelelően felhelyezett fűgyűjtő zsákkal vagy védőlemezzel szabad csak dolgozni.

4) Kerülje túl nagy mennyiségű fű egyszerre történő

eltávolítását, mivel ily módon nem áll fenn a veszély, hogy a vágótárcsa eltömődik és nem is terheli túl a motort és a vágószerveket. A haladási sebességet a rét állapotától és a lenyírt fű mennyi-ségétől függően válassza meg. FEL- ÉS LESZERELÉSI UTASÍTÁSOK Felszerelés Emelje fel a védőlemezt és helyezze a terelődugót (1) a kimenő szájba úgy, hogy egy kicsit lefelé dönti; ezután nyomja teljesen be, egészen addig amig a markolat (2) alsó része a kocsiszekrénynek nem ütközik. Leszerelés Emelje fel a védőlemezt és távolítsa el a terelődugót (1).
