PM5175 S1 - Kosilnica DOLMAR - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO PM5175 S1 DOLMAR

5. Serijska številka

8. Moč motorja in delovno število obratov

11. Podvozje 12. Motor 13. Rezilo 14. Ščitnik za kamenje

15. Košara za travo 16. Ročaj 17. Ročica plina 18. Vzvod

za zavoro motorja 19. Vzvod za vklop vlečnega pogona OPISI IN SIMBOLI NA KOMANDAH (kjer so predvidene)

21. Pocasi 22. Hitro 23. Zaganjac

24. Zaustavitev motorja 25. Ko je v pogonu

28. Hitrost «1» 29. Hitrost «2» 30. Hitrost «3»

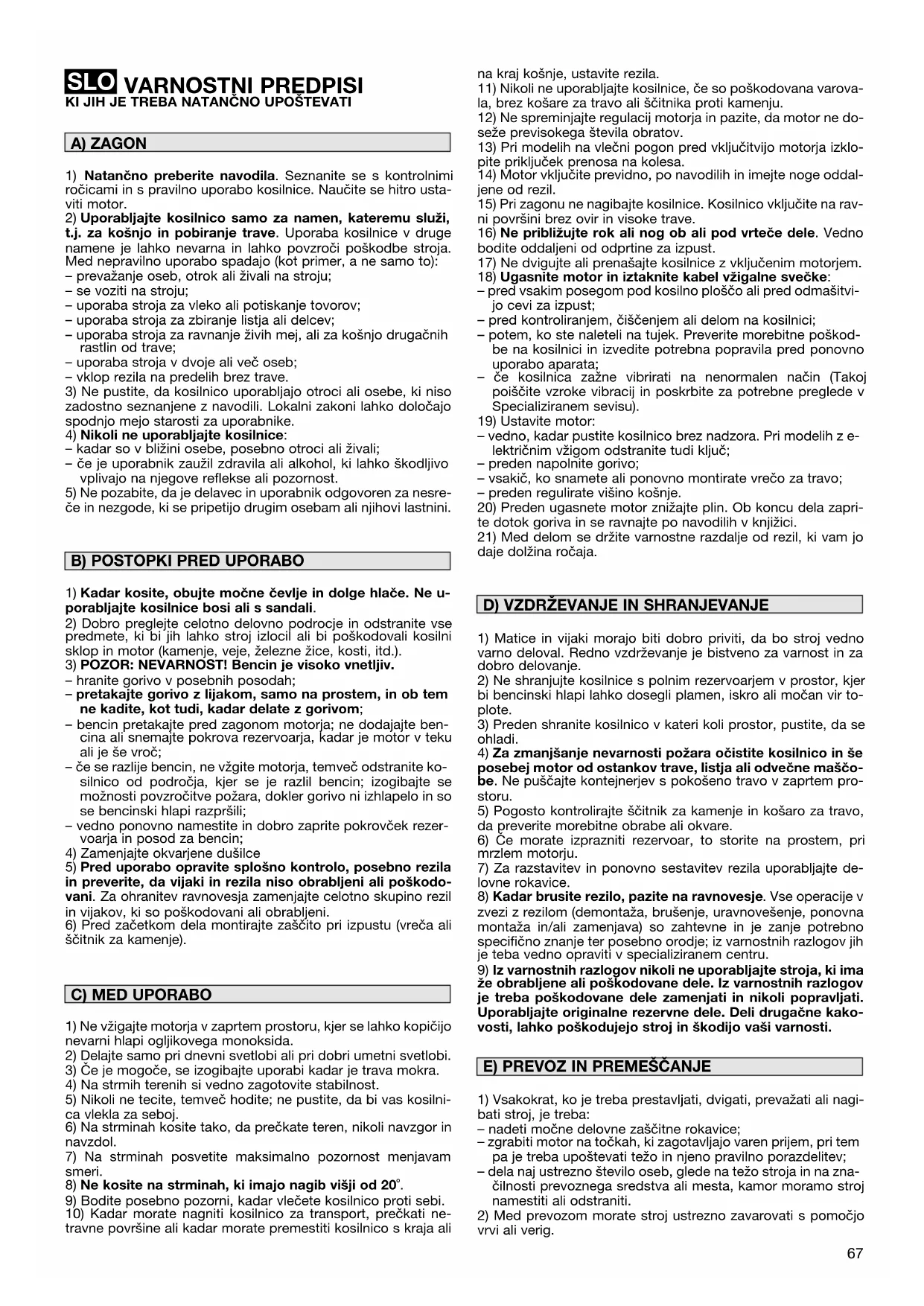

VARNOSTNA NAVODILA - Vašo kosilnico morate uporabljati previdno. Na stroju so nalepke, ki vam pomagajo pri upoštevanju najpomembnejših varnostnih predpisov pri upora- bi. Njihov pomen je razložen v nadaljevanju. Razen tega vas opominjamo, da pazljivo preberete varnostne predpise, ki so navedeni v posebnem poglavju te knjižice.

41. Pozor: Pred uporabo preberite knjižico z navodili.

42. Nevarnost izmetavanja: Pri uporabi naj bodo osebe izven

štitnik za kamenje).

1) Natančno preberite navodila. Seznanite se s kontrolnimi

ročicami in s pravilno uporabo kosilnice. Naučite se hitro usta- viti motor.

2) Uporabljajte kosilnico samo za namen, kateremu služi,

t.j. za košnjo in pobiranje trave. Uporaba kosilnice v druge namene je lahko nevarna in lahko povzroči poškodbe stroja. Med nepravilno uporabo spadajo (kot primer, a ne samo to): – prevažanje oseb, otrok ali živali na stroju; – se voziti na stroju; – uporaba stroja za vleko ali potiskanje tovorov; – uporaba stroja za zbiranje listja ali delcev; – uporaba stroja za ravnanje živih mej, ali za košnjo drugačnih rastlin od trave; – uporaba stroja v dvoje ali več oseb; – vklop rezila na predelih brez trave.

3) Ne pustite, da kosilnico uporabljajo otroci ali osebe, ki niso

zadostno seznanjene z navodili. Lokalni zakoni lahko določajo spodnjo mejo starosti za uporabnike.

4) Nikoli ne uporabljajte kosilnice:

– kadar so v bližini osebe, posebno otroci ali živali; – če je uporabnik zaužil zdravila ali alkohol, ki lahko škodljivo vplivajo na njegove reflekse ali pozornost.

5) Ne pozabite, da je delavec in uporabnik odgovoren za nesre-

če in nezgode, ki se pripetijo drugim osebam ali njihovi lastnini.

1) Kadar kosite, obujte močne čevlje in dolge hlače. Ne u-

porabljajte kosilnice bosi ali s sandali.

2) Dobro preglejte celotno delovno podrocje in odstranite vse

predmete, ki bi jih lahko stroj izlocil ali bi poškodovali kosilni sklop in motor (kamenje, veje, železne žice, kosti, itd.).

3) POZOR: NEVARNOST! Bencin je visoko vnetljiv.

– hranite gorivo v posebnih posodah; – pretakajte gorivo z lijakom, samo na prostem, in ob tem ne kadite, kot tudi, kadar delate z gorivom; – bencin pretakajte pred zagonom motorja; ne dodajajte ben- cina ali snemajte pokrova rezervoarja, kadar je motor v teku ali je še vroč; – če se razlije bencin, ne vžgite motorja, temveč odstranite ko- silnico od področja, kjer se je razlil bencin; izogibajte se možnosti povzročitve požara, dokler gorivo ni izhlapelo in so se bencinski hlapi razpršili; – vedno ponovno namestite in dobro zaprite pokrovček rezer- voarja in posod za bencin;

4) Zamenjajte okvarjene dušilce

5) Pred uporabo opravite splošno kontrolo, posebno rezila

in preverite, da vijaki in rezila niso obrabljeni ali poškodo- vani. Za ohranitev ravnovesja zamenjajte celotno skupino rezil in vijakov, ki so poškodovani ali obrabljeni.

6) Pred začetkom dela montirajte zaščito pri izpustu (vreča ali

ščitnik za kamenje).

1) Ne vžigajte motorja v zaprtem prostoru, kjer se lahko kopičijo

nevarni hlapi ogljikovega monoksida.

2) Delajte samo pri dnevni svetlobi ali pri dobri umetni svetlobi.

3) Če je mogoče, se izogibajte uporabi kadar je trava mokra.

11) Nikoli ne uporabljajte kosilnice, če so poškodovana varova-

seže previsokega števila obratov.

13) Pri modelih na vlečni pogon pred vključitvijo motorja izklo-

pite priključek prenosa na kolesa.

14) Motor vključite previdno, po navodilih in imejte noge oddal-

16) Ne približujte rok ali nog ob ali pod vrteče dele. Vedno

bodite oddaljeni od odprtine za izpust.

17) Ne dvigujte ali prenašajte kosilnice z vključenim motorjem.

18) Ugasnite motor in iztaknite kabel vžigalne svečke:

– pred vsakim posegom pod kosilno ploščo ali pred odmašitvi- jo cevi za izpust; – pred kontroliranjem, čiščenjem ali delom na kosilnici; – potem, ko ste naleteli na tujek. Preverite morebitne poškod- be na kosilnici in izvedite potrebna popravila pred ponovno uporabo aparata; – če kosilnica zažne vibrirati na nenormalen način (Takoj poiščite vzroke vibracij in poskrbite za potrebne preglede v Specializiranem sevisu).

daje dolžina ročaja.

1) Matice in vijaki morajo biti dobro priviti, da bo stroj vedno

varno deloval. Redno vzdrževanje je bistveno za varnost in za dobro delovanje.

2) Ne shranjujte kosilnice s polnim rezervoarjem v prostor, kjer

bi bencinski hlapi lahko dosegli plamen, iskro ali močan vir to- plote.

4) Za zmanjšanje nevarnosti požara očistite kosilnico in še

posebej motor od ostankov trave, listja ali odvečne maščo- be. Ne puščajte kontejnerjev s pokošeno travo v zaprtem pro- storu.

5) Pogosto kontrolirajte ščitnik za kamenje in košaro za travo,

7) Za razstavitev in ponovno sestavitev rezila uporabljajte de-

zvezi z rezilom (demontaža, brušenje, uravnovešenje, ponovna montaža in/ali zamenjava) so zahtevne in je zanje potrebno specifično znanje ter posebno orodje; iz varnostnih razlogov jih je teba vedno opraviti v specializiranem centru.

9) Iz varnostnih razlogov nikoli ne uporabljajte stroja, ki ima

že obrabljene ali poškodovane dele. Iz varnostnih razlogov je treba poškodovane dele zamenjati in nikoli popravljati. Uporabljajte originalne rezervne dele. Deli drugačne kako- vosti, lahko poškodujejo stroj in škodijo vaši varnosti.

1) Vsakokrat, ko je treba prestavljati, dvigati, prevažati ali nagi-

bati stroj, je treba: – nadeti močne delovne zaščitne rokavice; – zgrabiti motor na točkah, ki zagotavljajo varen prijem, pri tem pa je treba upoštevati težo in njeno pravilno porazdelitev; – dela naj ustrezno število oseb, glede na težo stroja in na zna- čilnosti prevoznega sredstva ali mesta, kamor moramo stroj namestiti ali odstraniti.

Za motor in baterijo (če je predvidena) preberite pripa- dajoča priročnika z navodili. OPOMBA - Skladnost med povezavami v besedilu in u- streznimi slikami (na straneh 2 - 3), je nakazana s številko, ki stoji pred naslovom poglavja. OPOMBA - Stroj morda ne bo dobavljen z nekaterimi že montiranimi elementi. POZOR – Odstranjevanje embalaže in dokončno montažo moramo opraviti na ravni in trdni površini, z zadostnim prostorom za premikanje stroja in embalaže, pri tem pa se moramo vedno posluževati ustreznega orodja. Z odpadno embalažo je treba ravnati v skladu z veljavnimi lokalnimi predpisi. Ročaj (1) ponovno prestaviti v delovni položaj in ga fiksirati na bočne nosilce na ogrodju ter pri tem uporabiti priložene svornike (2), kot je prikazano na sliki. Višina ročaja (1) se lahko nastavi na tri različne položaje, ki jih pridobimo tako, da vstavimo zatiče (3) v eno od treh parov luknjic na nosilcih. Kovinske obroče (4) ročajev (5) je treba priviti tako, da zagotovimo stabilno fiksiranje držaja (1), ni pa treba za blokiranje in odblokiranje uporabiti pretirane sile. Privijte ročaja (5), ko se opravili nasatavitev višine. Vstavite zagonsko vrv (6) v spiralo (7) vodila. Privijte matico (8), da fiksirate spiralo (7). Vstavite ogrodje (11) v vrečo (12) in zataknite vse plastične profile (13) z izvijačem, kot kaže slika. Regulator vrtljajev upravlja vzvod (1). Položaji vzvo- da so prikazani na njegovi tablici. Zavoro rezila upravlja vzvod (1), ki jo morate med zagonom in med delovanjem kosilnice držati proti ročaju. Z izpustom vzvoda se motor avtomatsko ustavi. Pri modelih z vlečnim pogonom se kosilnica vključi s potiskom vzvoda (1) proti ročaju. Z izpustom vzvoda se kosilnica avtomatsko ustavi. Menjavo hitrosti (če je predvidena) opravimo z vzvo- dom (1), njegovi položaji pa so označeni na tablici. Regulacijo višine košnje naravnamo tako, da spro- stimo vzvod (1) in dvignemo ali pritisnemo podvozje na žel- jen položaj, ki je viden preko za to namenjene odprtine. TA POSTOPEK IZVEDITE Z IZKLJUČENIM REZILOM. Privzdignite odbijač kamnov in pravilno priklopite vrečo (1) tako, kot je prikazano na sliki. Za vžig sledite navodilom v knjižici motorja, nato povlecite ročico zavore rezila (1) proti ročaju in odločno potegnite od držaja zagonske vrvi (2).

SLO Travnik bo lepši, če ga boste pokosili povsod v isti višini in izmenično v dveh smereh.

NASVETI ZA VZDRŽEVANJE TRAVNIKA

Vsaka vrsta trave ima različne značilnosti in so zato potrebni različni načini za vzdrževanje travnika; vedno preberite navodila v embalaži s semeni, ki se nanašajo na višino košnje, pazite pa tudi na pogoje za rast na območju, kjer travnik obdelujete. Treba je upoštevati, da je večji del trave sestavljen iz enega stebla ter iz enega ali več listov. Če liste popolnoma pokosimo, je travnik poškodovan in rast bo otežena. Na splošno pa lahko veljajo naslednji nasveti: – prenizka košnja povzroča trganje in razredčena mesta v travnati površini, ki je videti »lisasta«; – poleti mora biti košnja bolj visoka, da preprečimo izsušitev terena; – ne kosite trave, ko je mokra; to lahko zmanjša učinkovitost rezila, ki se nanjo lepi in povzroča trganje šopov trave iz travnika; – v primeru zelo visoke trave, je primerno opraviti prvo košnjo pri najvišji višini, ki je dovoljena za stroj, po dveh ali treh dneh pa opravite še drugo košnjo. Ob koncu dela izpustite vzvod (1) zavore in iztakni- te kapico svečke (2). POČAKAJTE, DA SE REZILO USTAVI, šele nato lahko začnete s katerimkoli posegom na kosilnici. POZOR – Redno in skrbno vzdrževanje je bistvenega pomena za dolgotrajno ohranjanje varnosti in visokega nivoja delovanja stroja. Kosilnico hranite v suhem prostoru.

1) Pred vsakim cišcenjem, vzdrževalnimi deli ali reguliran-

motorja ali stroja, ker jih sicer lahko poškodujete, takoj nato očistite vsako sled bencina, ki bi se morda razlil. Garancija ne krije škode na plastičnih delih, ki bi nasta- la zaradi bencina. Vsak poseg na rezilu naj opravi Specializiran servis, ki razpolaga z ustreznim orodjem. Na tem stroju je predvidena uporaba rezil s šifro: 81004381/1 Rezila morajo biti označena . Zaradi razvoja artikla, se bodo prej omenjena rezila lahko s časom nadomestila z drugimi, ki bodo imela podobne značilnosti za medsebojno izmenjavanje ter podobno varnost delovanja. Ponovno montirati rezilo (2) v takem vrstnem redu, kot je prikazano na sliki ter s šifro in oznako, obrnjeno proti terenu. Privijte osrednji vijak (1) z dinamometričnim ključem, umerjenim na 35-40 Nm. Pri modelih z vlečnim pogonom, pravilno napetost jermena dobimo s pomočjo matice (1), dokler ne dosežemo navedene mere (6 mm).

Za pranje notranjosti podvozja uporabljajte pose- ben nastavek (1) za vodno cev. Med pranjem se vedno postavite za ročaj kosilnice. Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, v korist civilnega sožitja in v korist okolja v katerem živimo. – Pazite, da s svojim delom ne motite sosedov. – Natančno upoštevajte nacionalne predpise o uničevanju odpadnih materialov po žaganju. – Natančno upoštevajte lokalne predpise o uničevanju embalaže, olja, bencina, akumulatorjev, filtrov, obrabljenih delov ali kateregakoli elementa, ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za nihovo reciklažo. – Ko stroja ne boste več uporabljali, ga ne smete zapustiti v okolju, ampak se morate obrniti na center za zbiranje odpadkov, tako kot določajo veljavni nacionalni predpisi. V primeru, da imate probleme ali ste v dvomih, se obrnite na najbližjo servisno službo ali na vašega prodajalca.

še veliki broj obrtaja.

1) Ta list z navodili dopolnjuje informacije, ki jih vsebuje

3) Namestitev nastavka in uporabo stroja,

opremljenega za “mulching”, morate izvajati ob popolnem spoštovanju varnostnih predpisov, predvidenih v priročniku z navodili za stroj in navodil, ki veljajo ob različnih situacijah uporabe in vzdrževanja. B) Predpisi za uporabo

1) Montažo in demontažo nastavka morate vedno

opraviti pri ugasnjenem motorju in ko ste odstranili zagonski ključ (če je predviden), ali ko ste odklopili pokrovček svečke motorja.

3) Tudi, ko je nastavek za “mulching” že nameščen, je
