NÁVOD NA OBSLUHU PM5175 S1 DOLMAR

8. Výkon motora po dosiahnutí menovitých otáčok

POPIS SYMBOLOV UVEDENÝCH NA OVLÁDACĺCH PRVKOCH (ak sú súčasou)

28. Rýchlostný stupeň «1» 29. Rýchlostný stupeň «2»

30. Rýchlostný stupeň «3»

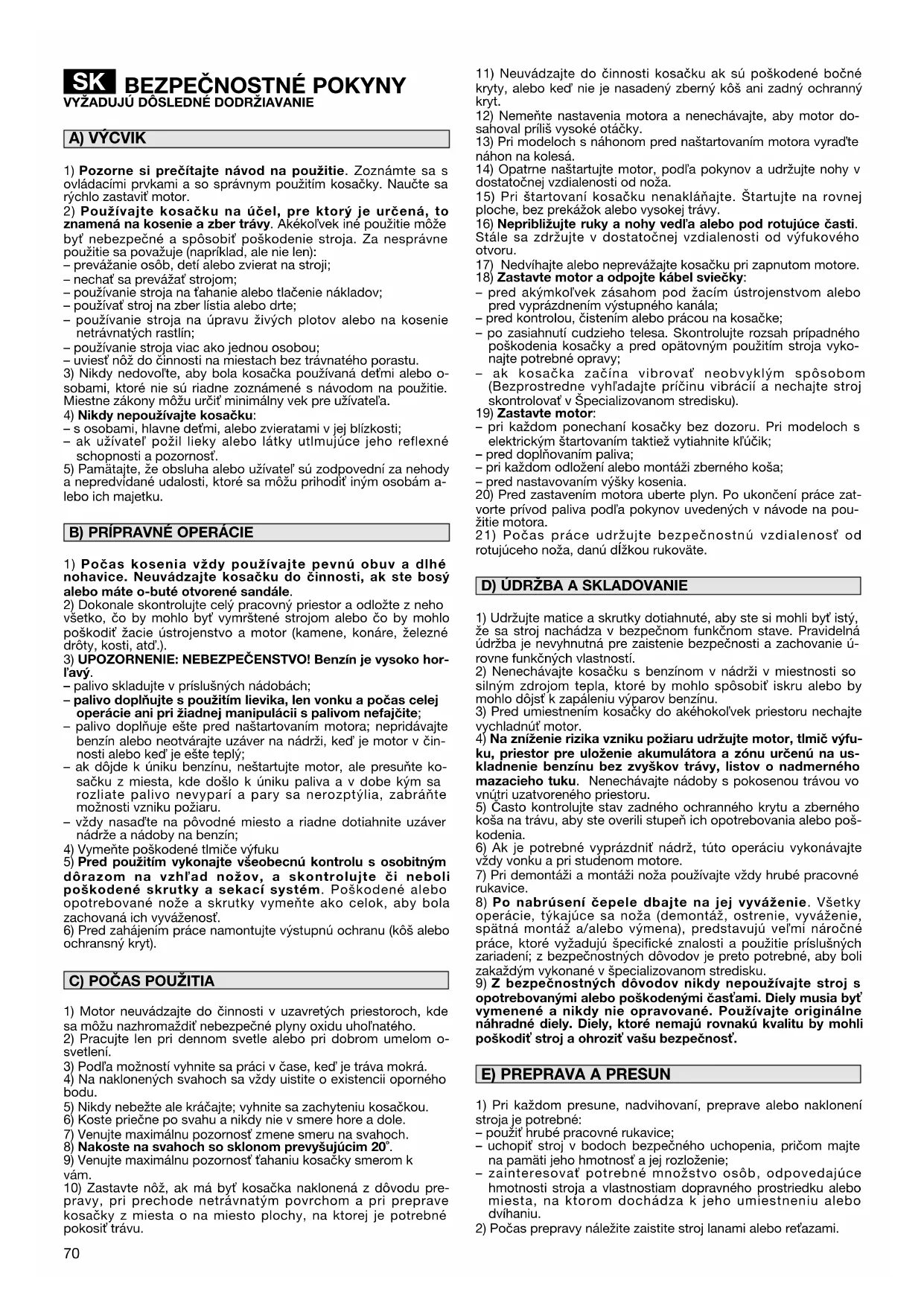

BEZPEČNOSTNÉ POKYNY - Používaniu vašej kosačky musíte venova náležitú pozornos. Za týmto účelom boli na stroji umiestnené symboly, ktoré majú za cie pripomína vám hlavné pokyny, spojené s jeho použitím. Ich význam je vysvetlený v nasledujúcej časti. Doporučujeme vám pozorne si prečíta bezpečnostné pokyny uvedené v príslušnej kapitole tohto návodu.

41. Upozornenie: Pred použitím stroja si prečítajte tento

aby sa nepovolané osoby nachádzali mimo jeho pra- covného priestoru.

4) Nahrate vadný tlumič výfuku.

2) Používajte kosačku na účel, pre ktorý je určená, to

znamená na kosenie a zber trávy. Akékovek iné použitie môže by nebezpečné a spôsobi poškodenie stroja. Za nesprávne použitie sa považuje (napríklad, ale nie len): – prevážanie osôb, detí alebo zvierat na stroji; – necha sa preváža strojom; – používanie stroja na ahanie alebo tlačenie nákladov; – používa stroj na zber lístia alebo drte; – používanie stroja na úpravu živých plotov alebo na kosenie netrávnatých rastlín; – používanie stroja viac ako jednou osobou; – uvies nôž do činnosti na miestach bez trávnatého porastu.

3) Nikdy nedovote, aby bola kosačka používaná demi alebo o-

sobami, ktoré nie sú riadne zoznámené s návodom na použitie. Miestne zákony môžu urči minimálny vek pre užívatea.

4) Nikdy nepoužívajte kosačku:

– s osobami, hlavne demi, alebo zvieratami v jej blízkosti; – ak užívate požil lieky alebo látky utlmujúce jeho reflexné schopnosti a pozornos.

5) Pamätajte, že obsluha alebo užívate sú zodpovední za nehody

a nepredvídané udalosti, ktoré sa môžu prihodi iným osobám a- lebo ich majetku.

1) Počas kosenia vždy používajte pevnú obuv a dlhé

všetko, čo by mohlo by vymrštené strojom alebo čo by mohlo poškodi žacie ústrojenstvo a motor (kamene, konáre, železné drôty, kosti, at.).

3) UPOZORNENIE: NEBEZPEČENSTVO! Benzín je vysoko hor-

&avý. – palivo skladujte v príslušných nádobách; – palivo doplňujte s použitím lievika, len vonku a počas celej operácie ani pri žiadnej manipulácii s palivom nefajčite; – palivo doplňuje ešte pred naštartovaním motora; nepridávajte benzín alebo neotvárajte uzáver na nádrži, ke je motor v čin- nosti alebo ke je ešte teplý; – ak dôjde k úniku benzínu, neštartujte motor, ale presuňte ko- sačku z miesta, kde došlo k úniku paliva a v dobe kým sa rozliate palivo nevyparí a pary sa nerozptýlia, zabráňte možnosti vzniku požiaru. – vždy nasate na pôvodné miesto a riadne dotiahnite uzáver nádrže a nádoby na benzín;

4) Vymeňte poškodené tlmiče výfuku

5) Pred použitím vykonajte všeobecnú kontrolu s osobitným

dôrazom na vzh&ad nožov, a skontrolujte či neboli poškodené skrutky a sekací systém. Poškodené alebo opotrebované nože a skrutky vymeňte ako celok, aby bola zachovaná ich vyváženos.

1) Motor neuvádzajte do činnosti v uzavretých priestoroch, kde

sa môžu nazhromaždi nebezpečné plyny oxidu uhonatého.

4) Na naklonených svahoch sa vždy uistite o existencii oporného

5) Nikdy nebežte ale kráčajte; vyhnite sa zachyteniu kosačkou.

8) Nakoste na svahoch so sklonom prevyšujúcim 20˚.

9) Venujte maximálnu pozornos ahaniu kosačky smerom k

10) Zastavte nôž, ak má by kosačka naklonená z dôvodu pre-

pravy, pri prechode netrávnatým povrchom a pri preprave kosačky z miesta o na miesto plochy, na ktorej je potrebné pokosi trávu.

11) Neuvádzajte do činnosti kosačku ak sú poškodené bočné

kryty, alebo ke nie je nasadený zberný kôš ani zadný ochranný kryt.

12) Nemeňte nastavenia motora a nenechávajte, aby motor do-

sahoval príliš vysoké otáčky.

13) Pri modeloch s náhonom pred naštartovaním motora vyrate

dostatočnej vzdialenosti od noža.

15) Pri štartovaní kosačku nenakláňajte. Štartujte na rovnej

ploche, bez prekážok alebo vysokej trávy.

16) Nepribližujte ruky a nohy ved&a alebo pod rotujúce časti.

Stále sa zdržujte v dostatočnej vzdialenosti od výfukového otvoru.

17) Nedvíhajte alebo neprevážajte kosačku pri zapnutom motore.

18) Zastavte motor a odpojte kábel sviečky:

– pred akýmkovek zásahom pod žacím ústrojenstvom alebo pred vyprázdnením výstupného kanála; – pred kontrolou, čistením alebo prácou na kosačke; – po zasiahnutí cudzieho telesa. Skontrolujte rozsah prípadného poškodenia kosačky a pred opätovným použitím stroja vyko- najte potrebné opravy; – ak kosačka začína vibrova neobvyklým spôsobom (Bezprostredne vyhadajte príčinu vibrácií a nechajte stroj skontrolova v Špecializovanom stredisku).

– pri každom ponechaní kosačky bez dozoru. Pri modeloch s elektrickým štartovaním taktiež vytiahnite kúčik; – pred doplňovaním paliva; – pri každom odložení alebo montáži zberného koša; – pred nastavovaním výšky kosenia.

20) Pred zastavením motora uberte plyn. Po ukončení práce zat-

vorte prívod paliva poda pokynov uvedených v návode na pou- žitie motora.

21) Počas práce udržujte bezpečnostnú vzdialenos od

rotujúceho noža, danú dÍžkou rukoväte.

1) Udržujte matice a skrutky dotiahnuté, aby ste si mohli by istý,

že sa stroj nachádza v bezpečnom funkčnom stave. Pravidelná údržba je nevyhnutná pre zaistenie bezpečnosti a zachovanie ú- rovne funkčných vlastností.

2) Nenechávajte kosačku s benzínom v nádrži v miestnosti so

silným zdrojom tepla, ktoré by mohlo spôsobi iskru alebo by mohlo dôjs k zapáleniu výparov benzínu.

ku, priestor pre uloženie akumulátora a zónu určenú na us- kladnenie benzínu bez zvyškov trávy, listov o nadmerného mazacieho tuku. Nenechávajte nádoby s pokosenou trávou vo vnútri uzatvoreného priestoru.

5) Často kontrolujte stav zadného ochranného krytu a zberného

koša na trávu, aby ste overili stupeň ich opotrebovania alebo poš- kodenia.

6) Ak je potrebné vyprázdni nádrž, túto operáciu vykonávajte

8) Po nabrúsení čepele dbajte na jej vyváženie. Všetky

operácie, týkajúce sa noža (demontáž, ostrenie, vyváženie, spätná montáž a/alebo výmena), predstavujú vemi náročné práce, ktoré vyžadujú špecifické znalosti a použitie príslušných zariadení; z bezpečnostných dôvodov je preto potrebné, aby boli zakaždým vykonané v špecializovanom stredisku.

9) Z bezpečnostných dôvodov nikdy nepoužívajte stroj s

opotrebovanými alebo poškodenými časami. Diely musia by vymenené a nikdy nie opravované. Používajte originálne náhradné diely. Diely, ktoré nemajú rovnakú kvalitu by mohli poškodi stroj a ohrozi vašu bezpečnos.

1) Pri každom presune, nadvihovaní, preprave alebo naklonení

stroja je potrebné: – použi hrubé pracovné rukavice; – uchopi stroj v bodoch bezpečného uchopenia, pričom majte na pamäti jeho hmotnos a jej rozloženie; – zainteresova potrebné množstvo osôb, odpovedajúce hmotnosti stroja a vlastnostiam dopravného prostriedku alebo miesta, na ktorom dochádza k jeho umiestneniu alebo dvíhaniu.

2) Počas prepravy náležite zaistite stroj lanami alebo reazami.

Informácie oh&adne motora a akumulátora (ak je súča- sou) si prečítajte v príslušných návodoch na použitie. POZNÁMKA - Vzah medzi odkazmi uvedenými v texte a príslušnými obrázkami (umiestnenými na str. 2 - 3) je daný číslom pred názvom každého odstavca. POZNÁMKA - Stroj môže by dodaný s niektorými komponentmi už namontovanými. UPOZORNENIE – Stroj je potrebné zmontova a skladova na rovnej a pevnej ploche, s dostatočným priestorom pre manipuláciu so strojom a s obalmi a taktiež s oh&adom na použitie vhodného náradia. Likvidácia obalov musí prebehnú v súlade s platnými miestnymi predpismi. Vráte rukovä (1) naspä do pracovnej polohy a upevnite ju k bočným držiakom rámu pomocou skrutiek (2) z príslušenstva; postupujte pritom poda obrázku. Výška rukoväte (1) je nastavitená do troch rôznych polôh, v závislosti od zasunutia kolíkov (3) do jedného z troch párov otvorov v držiakoch. Kruhové matice (4) držadiel (5) musia by zaskrutkované tak, aby zaisovali stabilné upevnenie rukoväte (1), a aby na ich zaistenie alebo odistenie nebola potrebná príliš veká sila. Po ukončení nastavovania dotiahnite držadlá (5). Vložte štartovacie lanko (6) do vodiacej špirály (7). Upevnite špirálu (7) dotiahnutím matice (8). Vložte do koša (12) rám (11) a uchyte všetky ume- lohmotné profily (13) s pomocou skrutkovača, spôsobom znázorneným na obrázku. Akcelerátor je ovládaný prostredníctvom páky (1). Jednotlivé polohy páky sú označené príslušným štítkom. Brzda čepele je ovládaná pákou (1), ktorá musí by počas štartovania a počas činnosti kosačky prisunutá k rukoväti. K zastaveniu činnosti motora dôjde po uvonení páky. U modelov s náhonom sa pohyb kosačky začína posunutím páky (1) smerom k rukoväti. Kosačka sa zastaví po uvonení páky. Prevodovka (ak je súčasou) je ovládaná pákou (1), polohy ktorej sú označené na štítku. Regulácia výšky kosenia sa dosahuje odistením páky (1) a nadvihnutím alebo zatlačením na podvozok až do požadovanej polohy, viditenej prostredníctvom príslušného otvoru VYKONAJTE UVEDENÚ OPERÁCIU PRI ZASTAVENOM NOŽI. Nadvihnite zadný ochranný kryt a správne pripev- nite kôš (1), spôsobom naznačeným na obrázku.

Každý druh trávy sa vyznačuje inými vlastnosami, a preto je potrebné stara sa o trávnik rôznymi spôsobmi; vždy si prečítajte pokyny uvedené v baleniach osív, týkajúce sa výšky kosenia vzhadom k podmienkam rastu v danej oblasti. Je potrebné ma neustále na pamäti, že väčšia čas trávy sa skladá zo stebla a jedného alebo viacerých listov. Pri úplnom odseknutí listov dôjde k poškodeniu trávnika a obnovenie rastu bude ovea obtiažnejšie. Vo všeobecnosti platia nasledujúce pokyny: – príliš nízke kosenie spôsobuje vytrhávanie a preriedenie trávnatého porastu, charakteristické „škvrnitým“ vzhadom; – v lete musí by kosenie vyššie, aby sa zabránilo vysušeniu terénu; – nekoste mokrú trávu; mohlo by to spôsobi zníženie ú- činnosti následkom zachytávania trávy na noži a vytrhávania trávnatého porastu. – V prípade príliš vysokej trávy je vhodné najprv kosi s maximálnou dovolenou výškou stroja a potom kosi až po dvoch alebo troch dňoch. Po ukončení práce uvonite páku (1) brzdy a odpoj- te konektor sviečky (2). Pred zahájením akejkovek operácie VYČKAJTE NA ZASTAVENIE ČEPELE. DÔLEŽITÁ INFORMÁCIA – Pravidelná a dôsledná údržba je nevyhnutným predpokladom dlhodobého udržovania pôvodnej bezpečnostnej úrovne a vlast- ností stroja. Kosačku skladujte na suchom mieste.

odstráňte zvyšky trávy a bahna zachytené vo vnútri podvozku, aby ste zabránili ich uschnutiu, ktoré by mohlo saži prípadné následné štartovanie.

3) V prípade potreby zasahovania do spodnej časti,

nakloňte stroj výhradne na stranu vyznačenú v návode na použitie motora, pričom dodržujte príslušné pokyny.

4) Zabráňte rozliatiu benzínu na umelohmotné súčasti

motora alebo stroja, aby ste zabránili ich poškodeniu a v prípade, že k tomu dôjde, okamžite očistite každú stopu po rozliatom benzíne. Záruka sa nevzahuje na poškodenie umelohmotných súčastí spôsobené benzínom. Každú operáciu na noži je vhodné necha vykona v Špecializovanom stredisku, ktoré má k dispozícii vhodné zariadenia. Na tomto stroji je potrebné použi nože označené kódom: 81004381/1 Nože musia by vždy označené . Je možne, že vzhadom na vývoj výrobku budú pôvodné nože časom

vymenené za iné, s obdobnými vlastnosami, vzájomne zamenitené a bezpečné. Namontujte spä nôž (2) s kódom a označením obrátenými smerom k terénu, poda postupu uvedeného na obrázku. Dotiahnite centrálnu skrutku (1) momentovým kúčom nastaveným na hodnotu 35-40 Nm. Pri modeloch s náhonom, remeň správne napnite otáčaním matice (1), až kým nedosiahnete uvedenú vzdia- lenos (6 mm). Pri umývaní vnútornej časti kosačky používajte príslušnú násadu (1) na hadicu s vodou. Počas umývania kosačky sa postavte za jej rukovä. Ochrana životného prostredia musí predstavova významný a prioritný aspekt použitia stroja, v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme. – Dbajte na to, aby ste používaní stroja nerušili vašich susedov. – Dôsledne dodržujte miestne predpisy, týkajúce sa povyžínaného porastu. – Dôkladne dodržujte miestne normy pre likvidáciu obalov, olejov, benzínu, akumulátorov, filtrov, opotrebovaných súčastí alebo akýchkovek látok so silným dopadom na životné prostredie; tieto odpadky nesmú by odhodené do bežného odpadu, ale musia by separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov. – Pri vyraovaní stroja z prevádzky ho nenechávajte vone v prírode, ale obráte sa na zberné stredisko v súlade s platnými miestnymi predpismi. V prípade výskytu akejkovek pochybnosti alebo problému, obráte sa na najbližšie stredisko servisnej služby alebo na vášho predajcu

➊ “Mulčovanie” – Kosenie trávy nadrobno a jej ukladanie na trávnik ➋ Kosenie a zber posekanej trávy ➌ Kosenie a vyhadzovanie posekanej trávy

1) Tento list s pokynmi doplňuje informácie uvedené v

návode na použitie stroja a v prípade použitia príslušenstva pre „mulčovanie“ sa stáva jeho neoddelitenou súčasou.

2) Namontovanie príslušenstva pre „mulčovanie“ mení

klasický systém kosenia a prípadného zberu alebo vyhadzovania posekanej trávy, ktorý bol na stroji pôvodne navrhnutý.

3) Montáž príslušenstva a použitie stroja pre

„mulčovanie“ musí prebehnú za plného dodržania bezpečnostných pokynov uvedených v návode na použitie stroja a pokynov dodaných ohadne rôznych prípadov použitia a údržby. B) Pokyny pre použitie

1) Montáž a demontáž príslušenstva musí prebehnú

vždy pri vypnutom motore, po vytiahnutí kúča zapaovania (ak je súčasou) alebo po odpojení krytu zapaovacej sviečky motora.

2) Namontujte príslušenstvo pre „mulčovanie“ a

uistite, či sú všetky časti namontované správne a dostatočne pevne.

3) Aj s namontovaným príslušenstvom pre

„mulčovanie“ je vždy potrebné ma pri práci správne namontovaný zberný kôš alebo zadný ochranný kryt.

4) Nekoste naraz veké množstvo trávy, aby sa

neupchal žací kotúč a aby sa nepreažil motor a žacie ústrojenstvo. Prispôsobte rýchlos pohybu stavu trávnika a objemu kosenej trávy.

POKYNY PRE MONTÁŽ A DEMONTÁŽ

Montáž Nadvihnite zadný ochranný kryt a vložte vychyovací uzáver (1) do výstupného otvoru tak, že ho pridržíte mierne naklonený smerom dolu; potom ho zatlačte až na doraz, až kým spodná čas rukoväte (2) nenarazí na rám. Demontáž Nadvihnite zadný ochranný kryt a odložte vychyovací uzáver (1). SK126 NAUDOJIMO SRITYS ➊ “Mulčiavimas” – Žolės smulkinimas, paliekant ją ant pievos ➋ Nupjautos žolės supjovimas ir surinkimas ➌ Nupjautos žolės supjovimas ir išmetimas
