BRUGSANVISNING PM5175 S1 DOLMAR

1. Lydtryk i overensstemmelse med EU-direktiv 2000/14/CE

2. Typegodkendelse i overensstemmelse med direktivet

4. Type af plæneklipper

6. Fabrikantens navn og adresse

11. Chassis 12. Motor 13. Kniv 14. Beskyttelsesplade 15.

(hvor disse er påtænkt)

21. Langsom 22. Hurtig 23. Choker

24. Stop af motor 25. Træk in koblet

28. Hastighed «1» 29. Hastighed «2» 30. Hastighed «3»

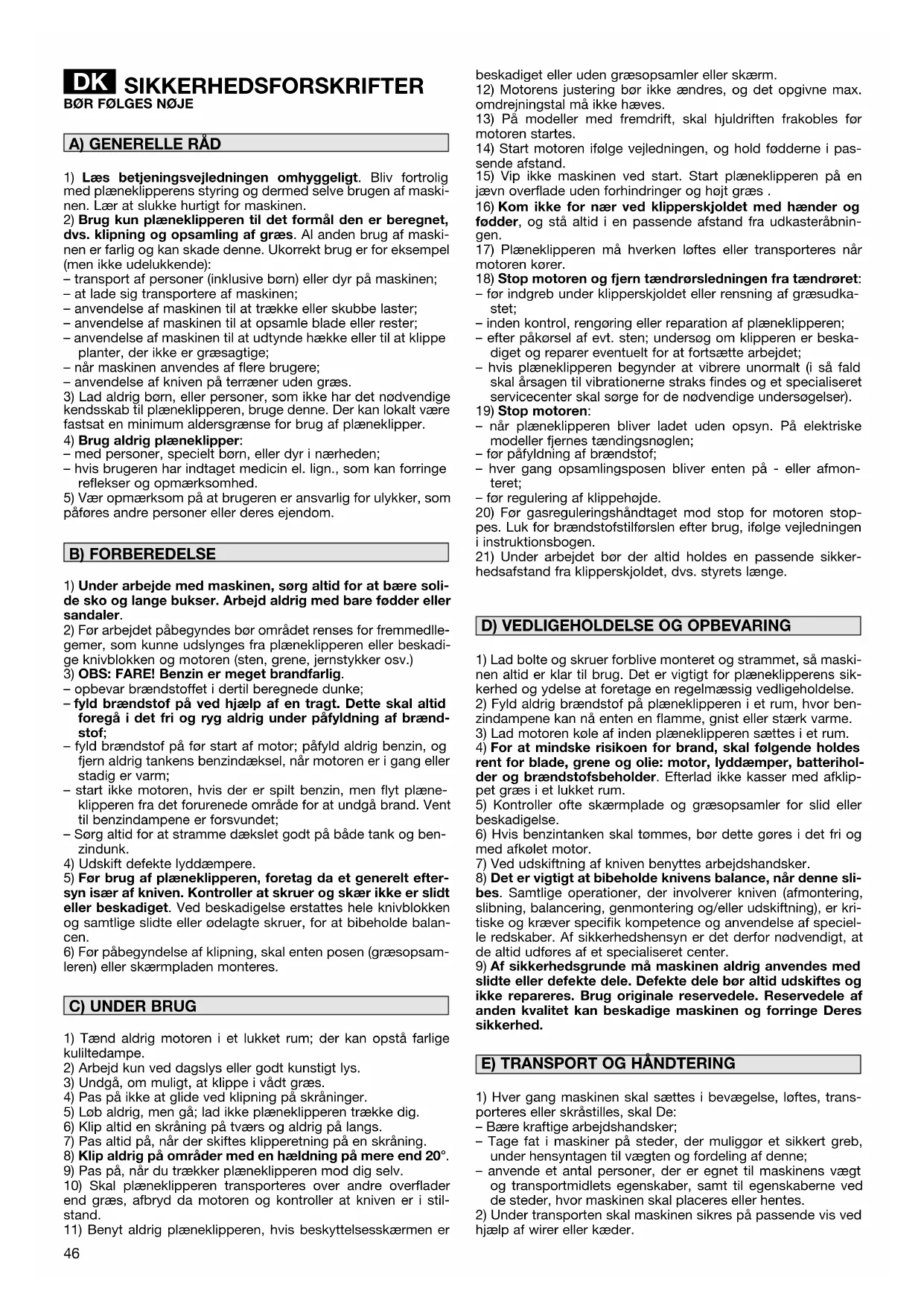

SIKKERHEDSFORSKRIFTER - Plæneklippere bør benyttes med forsigtighed. Derfor er der på maskinerne påsat etiketter med symboler, som henviser til sikkerhedsforskrifterne. Betydningen af disse symboler er forklaret nedenfor. Endvidere råder vi til omhyggeligt at læse kapitlet om sikkerhedsforskrifter, som du finder i denne betjeningsvejledning

41. Vigtigt: Læs betjeningsvejledningen før maskinen tages i

sig i arbejdsområdet, når maskinen er i brug.

43. Risiko for skader. Knive i bevægelse. Stik ikke fødder eller

hænder ind i rotorhuset. Fjern tændrørsledningen fra tæn- drøret og læs vejledningen inden påbegyndelse af repara- tion eller vedligeholdelse. Maksimale værdier for støj og vibrationer Til model ............................................................................................. PM- 5175 S1 5165 S3 Lydtryk ved brugerens ører (ifølge normen 81/1051/EØF).............................................................. db(A) 82,9 82,8 - Usikkerhed ved målingen (2006/42/EF - EN 27574) db(A) 0,2 02 Målt lydeffekt (ifølge direktiv 2000/14/EF, 2005/88/EF)............................................. db(A) 96,8 96,7 - Usikkerhed ved målingen (2006/42/EF - EN 27574) db(A) 0,2 0,2 Garanteret lydeffekt (ifølge direktiv 2000/14/EF, 2005/88/EF)................................ db(A) 98 98 Vibrationsniveau (ifølge normen EN 1033) .................. m/s

28. Kiirus «1» 29. Kiirus «2» 30. Kiirus «3»

1) Læs betjeningsvejledningen omhyggeligt. Bliv fortrolig

med plæneklipperens styring og dermed selve brugen af maski- nen. Lær at slukke hurtigt for maskinen.

2) Brug kun plæneklipperen til det formål den er beregnet,

dvs. klipning og opsamling af græs. Al anden brug af maski- nen er farlig og kan skade denne. Ukorrekt brug er for eksempel (men ikke udelukkende): – transport af personer (inklusive børn) eller dyr på maskinen; – at lade sig transportere af maskinen; – anvendelse af maskinen til at trække eller skubbe laster; – anvendelse af maskinen til at opsamle blade eller rester; – anvendelse af maskinen til at udtynde hække eller til at klippe planter, der ikke er græsagtige; – når maskinen anvendes af flere brugere; – anvendelse af kniven på terræner uden græs.

3) Lad aldrig børn, eller personer, som ikke har det nødvendige

kendsskab til plæneklipperen, bruge denne. Der kan lokalt være fastsat en minimum aldersgrænse for brug af plæneklipper.

4) Brug aldrig plæneklipper:

– med personer, specielt børn, eller dyr i nærheden; – hvis brugeren har indtaget medicin el. lign., som kan forringe reflekser og opmærksomhed.

5) Vær opmærksom på at brugeren er ansvarlig for ulykker, som

påføres andre personer eller deres ejendom.

1) Under arbejde med maskinen, sørg altid for at bære soli-

de sko og lange bukser. Arbejd aldrig med bare fødder eller sandaler.

2) Før arbejdet påbegyndes bør området renses for fremmedlle-

gemer, som kunne udslynges fra plæneklipperen eller beskadi- ge knivblokken og motoren (sten, grene, jernstykker osv.)

3) OBS: FARE! Benzin er meget brandfarlig.

– opbevar brændstoffet i dertil beregnede dunke; – fyld brændstof på ved hjælp af en tragt. Dette skal altid foregå i det fri og ryg aldrig under påfyldning af brænd- stof; – fyld brændstof på før start af motor; påfyld aldrig benzin, og fjern aldrig tankens benzindæksel, når motoren er i gang eller stadig er varm; – start ikke motoren, hvis der er spilt benzin, men flyt plæne- klipperen fra det forurenede område for at undgå brand. Vent til benzindampene er forsvundet; – Sørg altid for at stramme dækslet godt på både tank og ben- zindunk.

4) Udskift defekte lyddæmpere.

5) Før brug af plæneklipperen, foretag da et generelt efter-

syn især af kniven. Kontroller at skruer og skær ikke er slidt eller beskadiget. Ved beskadigelse erstattes hele knivblokken og samtlige slidte eller ødelagte skruer, for at bibeholde balan- cen.

6) Før påbegyndelse af klipning, skal enten posen (græsopsam-

leren) eller skærmpladen monteres.

1) Tænd aldrig motoren i et lukket rum; der kan opstå farlige

2) Arbejd kun ved dagslys eller godt kunstigt lys.

3) Undgå, om muligt, at klippe i vådt græs.

4) Pas på ikke at glide ved klipning på skråninger.

5) Løb aldrig, men gå; lad ikke plæneklipperen trække dig.

8) Klip aldrig på områder med en hældning på mere end 20°.

9) Pas på, når du trækker plæneklipperen mod dig selv.

10) Skal plæneklipperen transporteres over andre overflader

end græs, afbryd da motoren og kontroller at kniven er i stil- stand.

11) Benyt aldrig plæneklipperen, hvis beskyttelsesskærmen er

beskadiget eller uden græsopsamler eller skærm.

12) Motorens justering bør ikke ændres, og det opgivne max.

omdrejningstal må ikke hæves.

14) Start motoren ifølge vejledningen, og hold fødderne i pas-

15) Vip ikke maskinen ved start. Start plæneklipperen på en

jævn overflade uden forhindringer og højt græs .

16) Kom ikke for nær ved klipperskjoldet med hænder og

fødder, og stå altid i en passende afstand fra udkasteråbnin- gen.

17) Plæneklipperen må hverken løftes eller transporteres når

18) Stop motoren og fjern tændrørsledningen fra tændrøret:

– før indgreb under klipperskjoldet eller rensning af græsudka- stet; – inden kontrol, rengøring eller reparation af plæneklipperen; – efter påkørsel af evt. sten; undersøg om klipperen er beska- diget og reparer eventuelt for at fortsætte arbejdet; – hvis plæneklipperen begynder at vibrere unormalt (i så fald skal årsagen til vibrationerne straks findes og et specialiseret servicecenter skal sørge for de nødvendige undersøgelser).

– når plæneklipperen bliver ladet uden opsyn. På elektriske modeller fjernes tændingsnøglen; – før påfyldning af brændstof; – hver gang opsamlingsposen bliver enten på - eller afmon- teret; – før regulering af klippehøjde.

20) Før gasreguleringshåndtaget mod stop for motoren stop-

pes. Luk for brændstofstilførslen efter brug, ifølge vejledningen i instruktionsbogen.

21) Under arbejdet bør der altid holdes en passende sikker-

hedsafstand fra klipperskjoldet, dvs. styrets længe.

1) Lad bolte og skruer forblive monteret og strammet, så maski-

nen altid er klar til brug. Det er vigtigt for plæneklipperens sik- kerhed og ydelse at foretage en regelmæssig vedligeholdelse.

2) Fyld aldrig brændstof på plæneklipperen i et rum, hvor ben-

zindampene kan nå enten en flamme, gnist eller stærk varme.

3) Lad motoren køle af inden plæneklipperen sættes i et rum.

4) For at mindske risikoen for brand, skal følgende holdes

rent for blade, grene og olie: motor, lyddæmper, batterihol- der og brændstofsbeholder. Efterlad ikke kasser med afklip- pet græs i et lukket rum.

5) Kontroller ofte skærmplade og græsopsamler for slid eller

7) Ved udskiftning af kniven benyttes arbejdshandsker.

8) Det er vigtigt at bibeholde knivens balance, når denne sli-

bes. Samtlige operationer, der involverer kniven (afmontering, slibning, balancering, genmontering og/eller udskiftning), er kri- tiske og kræver specifik kompetence og anvendelse af speciel- le redskaber. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres af et specialiseret center.

9) Af sikkerhedsgrunde må maskinen aldrig anvendes med

slidte eller defekte dele. Defekte dele bør altid udskiftes og ikke repareres. Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe Deres sikkerhed.

1) Hver gang maskinen skal sættes i bevægelse, løftes, trans-

porteres eller skråstilles, skal De: – Bære kraftige arbejdshandsker; – Tage fat i maskiner på steder, der muliggør et sikkert greb, under hensyntagen til vægten og fordeling af denne; – anvende et antal personer, der er egnet til maskinens vægt og transportmidlets egenskaber, samt til egenskaberne ved de steder, hvor maskinen skal placeres eller hentes.

2) Under transporten skal maskinen sikres på passende vis ved

hjælp af wirer eller kæder.

BRUGSANVISNINGER Angående motor og batteri (i de modeller, hvor det fin- des) henvises der til de pågældende brugsanvisninger. BEMÆRK - Sammenhængen mellem henvisningerne i tek- sten og de tilsvarende figurer (på siderne 2 - 3) fås ved hjælp af tallene foran hvert afsnit. BEMÆRK - Maskinen kan leveres med nogle kompo- nenter, der allerede er monteret. ADVARSEL - Udpakningen og den endelige samling skal udføres på en flad og solid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj. Emballagen skal bortskaffes i overensstemmelse med de lokale gældende normer. Anbring styrehåndtaget (1) i arbejdsposition og fast- gør det til chassisets sideholdere ved hjælp af medfølgen- de skruer og møtrikker (2) som vist i figuren. Styrehåndtaget (1)’s højde kan justeres i tre forskellige positioner, som kan fås ved at indføre stifterne (3) i et af de tre par huller, der findes på holderne. Klemringene (4) for spænderne (5) skal skrues ind således, at styrehåndtaget (1) fastgøres stabilt uden overdreven anstrengelse for at blokere eller frigøre dem. Efter justeringen skal spænderne (5) spændes helt. Indfør startkablet (6) i førespiralen (7). Spænd møtrikken (8) for at fastgøre spiralen (7). Stikkes rammen (11) i posen (12),og alle plastprofi- ler (13) hægtes fast ved hjælp af en skruetrækker som vist på figuren. Gashåndtaget kontrolleres af grebet (1). Grebets stillinger er vist i den pågældende plade. Knivbremsen drives af grebet (1). Ved start og anvendelse af klipperen, skal grebet holdes indtrykket mod håndtaget. Motoren standser, så snart grebet slippes. På de selvkørende modeller, kan man køre plæne- klipperen fremad ved at trykke grebet (1) mod håndtaget. Plæneklipperen standser, så snart grebet slippes. Hastighedsomskifteren (findes ikke i alle modeller) styres af håndtaget (1), hvis positioner er angivet på skiltet. Klippehøjden stilles ved at udløse omskifteren til ændring af klippehøjden (1) for og enten hævning eller sænkning af stellet indtil den ønskede højde. Dette kan ses igennem den dertil indrettede åbning. KNIVEN SKAL VÆRE HELT STANDSET, NÅR KLIPPEHØJ- DEN INDSTILLES. Løft beskyttelsespladen og fastgør den stive opsamlerpose (1) som vist i figuren. For at starte motoren følges anvisningerne i moto- rens betjeningsvejledning, træk derefter knivbremsens

håndtag (1) mod styrehåndtaget og træk i startkablets greb med faste ryk (2). For at opnå det bedste resultat af klipningen, anbe- fales det at anvende den samme klippehøjde og at skifte køreretning. ET PAR RÅD TIL PLEJE AF GRÆSPLÆNEN Forskellige typer af græs har hver sine egenskaber og kan derfor kræve, at de skal pleje på forskellig vis. Læs altid anvisningerne på græsfrøets pakning hvad angår klippe- højde i forhold til vækstbetingelserne på det område, hvor man arbejder. Vær opmærksom på, at de fleste typer græs består af en stilk og et eller flere blade. Hvis bladene klippes fuldstæn- digt, vil plænen blive beskadiget og genvæksten bliver van- skeligere. Som tommelfingerregel kan man holde sig til nedenståen- de anvisninger: – en alt for lav klipning medfører afrivninger og udtyndin- ger i græsmåtten, med et "plettet" udseende; – om sommeren skal klipningen være højere for at undgå, at jorden tørrer ud; – klip ikke græsset, mens det er vådt - dette kan reducere knivens effektivitet på grund af græs, der sætter sig fast på kniven, og kan medføre afrivninger i græsmåtten; – i tilfælde af særligt højt græs bør der først klippes ved den største højde, som maskinen tillader, og derefter klippe igen efter 2-3 dage. Efter brug slippes bremsegrebet (1) og tændrørs- ledningen (2) tages ud. VENT, TIL KNIVEN ER STANDSET, inden der foretages et hvilket som helst indgreb. VIGTIG – En regelmæssig og omhyggelig vedligeholdel- se er uundgåelig for at fastholde maskinens sikker- hedsniveauer og ydelser gennem tiden. Opbevar plæneklipperen på et tørt sted.

1) Bær stærke arbejdshandsker, inden De foretager et hvil-

ket som helst rensnings-, vedligeholdelses- eller juste- ringsindgreb på maskinen.

2) Vask maskinen omhyggeligt efter hver klipning; fjern de

græsrester eller det mudder, som eventuelt har ophobet sig inde i chassiset for at undgå, at det tørrer og van- skeliggør den efterfølgende start.

3) For at få adgang til den nederste del, skal maskinen

udelukkende skråstilles på den side, der er angivet på motorens hæfte, og de pågældende anvisninger skal følges

4) Undgå at spilde benzin på motorens eller maskinens

plastikdele for at undgå at beskadige dem, og rens alle de benzinspor, der eventualment måtte være spildt.Garantien dækker ikke skader ved plastikdelene som følge af benzin. Et hvilket som helst indgreb på kniven bør udføres af et specialiseret center, der råder over egnede redskaber. Denne maskine er tiltænkt anvendelse af knive med koden: 81004381/1 Knivene skal altid afmærkes . I betragtning af produktets udvikling kan førnævnte knive efter nogen tid udskiftes med andre, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed.

Montér kniven (2) med koden og afmærkningen, der vender mod jorden. Følg rækkefølgen som vist i figuren. Fastspænd den midterste skrue (1) ved hjælp af en momentnøgle justeret ved 35-40 Nm. I modellerne med drivrem opnås den korrekte spænding ved hjælp af møtrikken (1) indtil man får den angivne afstand (6 mm). Ved indvendig rengøring af plæneklipperen, bruges den dertil indrettede tilslutning til vand (1) . Stå altid bag håndtaget i forbindelse med rengøring. Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i. – Undgå at virke forstyrrende for nabolaget. – Overhold nøje de lokale normer, når De bortskaffer rest- materialet efter klipningen. – Overhold nøje de lokale bestemmelser hvad angår bort- skaffelse af emballage, olie, benzin, batterier, filtre, slidte dele og enhver komponent, som kan påvirke miljøet. Disse typer affald må ikke bortskaffes sammen med husoldningsaffaldet men skal i stedet holdes adskilt og afleveres til egnede samlestationer, som vil sørge for genbrug af materialerne. – Efterlad ikke maskinen i miljøet, når den bortskaffes, men henvend Dem i stedet til et genbrugscenter i henhold til de gældende lokale bestemmelser. I tilfælde af tvivl eller spørgsmål, er du velkommen til at kontakte din forhandler.

• skador som kan härledas till arbete under uthyrning. Garanti lämnas ej för rengörings-, skötsel- och inställnings- åtgärder. Alla garantiarbeten skall utföras av DOLMAR- fackhandlare.99 Værkstedsservice, reservedele og garanti Vedligeholdelse og reparationer Vedligehold og reparation af moderne maskiner og til- hørende sikkerhedsindretninger kræver faguddannelse og et værksted, som er udstyret med specialværktøj og testapparatur. Alt arbejde, som ikke er beskrevet i denne betjeningsvej- ledning, skal udføres af et tilsvarende specialværksted eller af et serviceværksted. Fagmanden har den nødvendige uddannelse, erfaring og udstyr til at give dig den billigste løsning til enhver tid og kan hjælpe dig videre med råd og vink. Ved forsøgt reparation af tredjemand resp. af ikke autorise- rede personer bortfalder garantien. Kompetence Kun ved maskiner med motor af mærket Briggs&Stratton, Honda, Tecumseh og Robin Subaru har motorfabrikanten resp. det pågældende serviceværksted kompetencen for motoren med hensyn til værkstedsservice, reservedele og garanti. For selve maskinen (med undtagelse af motoren) er det DOLMAR. Undtaget fra denne ordning er generatorer samt alle andre maskiner, der ikke har indbygget nogen af oven- for nævnte motorer. Her ligger kompetencen udeluk- kende hos DOLMAR. Reservedele Kvaliteten af de anvendte reservedele er vigtig for pålidelig og sikker drift af apparatet. Anvend kun originale reserve- dele. Kun originale dele stammer fra samme produktion som apparatet og garanterer derfor maksimal kvalitet med hen- syn til materiale, målnøjagtighed, funktion og sikkerhed. Originale reserve- og tilbehørsdele får du hos forhandleren. Her findes også de nødvendige reservedelslister som en hjælp til at finde de rigtige bestillingsnumre, samt informa- tioner om detailforbedringer og nyheder på reservedelsom- rådet. Bemærk endvidere, at garantien bortfalder ved brug af uoriginale dele Garanti DOLMAR garanterer fejlfri kvalitet og overtager udgifterne for udbedring ved udskiftning af defekte dele i tilfælde af materiale- eller produktionsfejl, som opstår inden for garantiperioden. Bemærk venligst, at enkelte lande har specielle garantibestemmelser. Spørg din forhandler, hvis

du er i tvivl. Han har som sælger af varen ansvaret for garantien. Vi beder om din forståelse for, at vi ikke kan påtage os nogen garanti for følgende skadesårsager:

• Driftsvejledningen er ikke fulgt.

• Åbenbar overbelastning ved gentagen overskridelse af ydelsesgrænsen.

• Brug af vold, forkert behandling, misbrug eller uheld.

• Overopvarmning på grund af snavs på ventilatorhuset.

• Indgreb fra ukyndige personer eller ukorrekte reparati- onsforsøg.

• Brug af uegnede reservedele eller ikke-originale DOL- MAR dele, når dette er årsag til skaden.

• Brug af uegnede eller for gamle forbrugsmaterialer.

➊ "Mulching" - Finsnitning og anbringelse af græs på græsplænen ➋ Klipning og opsamling af afklippet græs ➌ Klipning og udkastning af afklippet græs SIKKERHEDSFORSKRIFTER A) Generelle oplysninger

1) Dette ark med instruktioner er et supplement til

maskinens brugervejledning og udgør en del af vejled- ningen, når maskinen benyttes med udstyr til "mulching".

2) Montering af udstyret til "mulching" ændrer maski-

nens oprindelige system til klipning og eventuel opsam- ling eller udkastning af det afklippede græs.

3) Montering af udstyret og brug af maskinen med

udstyr til "mulching" skal ske med overholdelse af sik- kerhedsnormerne i maskinens brugervejledning samt angivelserne vedrørende de forskellige former for brug og vedligeholdelse. B) Anvisninger vedrørende brug

1) Monteringen og afmonteringen af udstyret skal altid

finde sted med slukket motor efter fjernelse af tænd- ingsnøglen (hvis forefindes) eller efter frakobling af hæt- ten på motorens tændrør.

2) Montér udstyret til "mulching". Kontrollér, at de mon-

terede dele er fastgjort korrekt og ikke sidder løse.

3) Selv om udstyret til "mulching" er monteret, skal

opsamlingsposen eller beskyttelsespladen altid være korrekt monteret i forbindelse med brug.

4) Undgå altid klipning af store mængder græs, idet der

herved undgås tilstopning af klippeskiven og overbe- lastning af motoren og klippekomponenterne. Afpas fremdriftshastigheden i forhold til græsplænen og græs- mængden, som skal slås.

INSTRUKTIONER VEDRØRENDE MONTERING OG

AFMONTERING Montering Løft beskyttelsespladen og stik prelpladens prop (1) ind i udgangsstudsen, idet den holdes en smule nedad. Pres den helt i bund, indtil grebets (2) nederste del blo- keres mod rammen. Afmontering Løft beskyttelsespladen og fjern herefter prelpladens prop (1).
