MANUALE UTENTE PM5175 S1 DOLMAR

ETICHETTA DI IDENTIFICAZIONE E COMPONENTI DELLA

1. Livello potenza acustica secondo la direttiva 2000/14/CE

2. Marchio di conformità secondo la direttiva 2006/42/CE

3. Anno di fabbricazione

5. Numero di matricola

6. Nome e indirizzo del Costruttore

8. Potenza del motore e regime

11. Chassis 12. Motore 13. Coltello (Lama) 14. Parasassi

15. Sacco di raccolta 16.Manico 17. Comando accelerato-

re 18. Leva freno motore 19. Leva innesto trazione

24. Arresto motore 25. Trazione inserita

28. Velocità «1» 29. Velocità «2» 30. Velocità «3»

PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve essere utilizzato con prudenza. A tale scopo, sulla macchina sono stati posti dei pittogrammi, destinati a ricordarvi le princi- pali precauzioni d’uso. Il loro significato è spiegato qui di segui- to. Vi raccomandiamo inoltre di leggere attentamente le norme di sicurezza riportate nell’apposito capitolo del presente libret- to.

41. Attenzione: Leggere il libretto di istruzioni prima di usare

42. Rischio di espulsione. Tenere le persone al di fuori dell’a-

rea di lavoro, durante l’uso.

43. Rischio di tagli. Lame in movimento. Non introdurre mani

o piedi all’interno dell’alloggiamento lama. Scollegare il cappuccio della candela e leggere le istruzioni prima di effettuare qualsiasi operazione di manutenzione o ripa- razione. Valori massimi di rumorosità e vibrazioni Per Modello ......................................................................................... PM- 5175 S1 5165 S3 Livello di pressione acustica orecchio operatore (in base alla norma 81/1051/CEE) ............................ db(A) 82,9 82,8 - Incertezza di misura (2006/42/CE - EN 27574) ..... db(A) 0,2 02 Livello di potenza acustica misurato (in base alla direttiva 2000/14/CE, 2005/88/CE)........................... db(A) 96,8 96,7 - Incertezza di misura (2006/42/CE - EN 27574)...... db(A) 0,2 0,2 Livello di potenza acustica garantito (in base alla direttiva 2000/14/CE, 2005/88/CE)........................... db(A) 98 98 Livello di vibrazioni (in base alla norma EN 1033) .... m/s

Ì·ÎÚÈ¿ ·fi ÙËÓ ÂÚÈÔ¯‹ ÂÚÁ·Û›·˜.

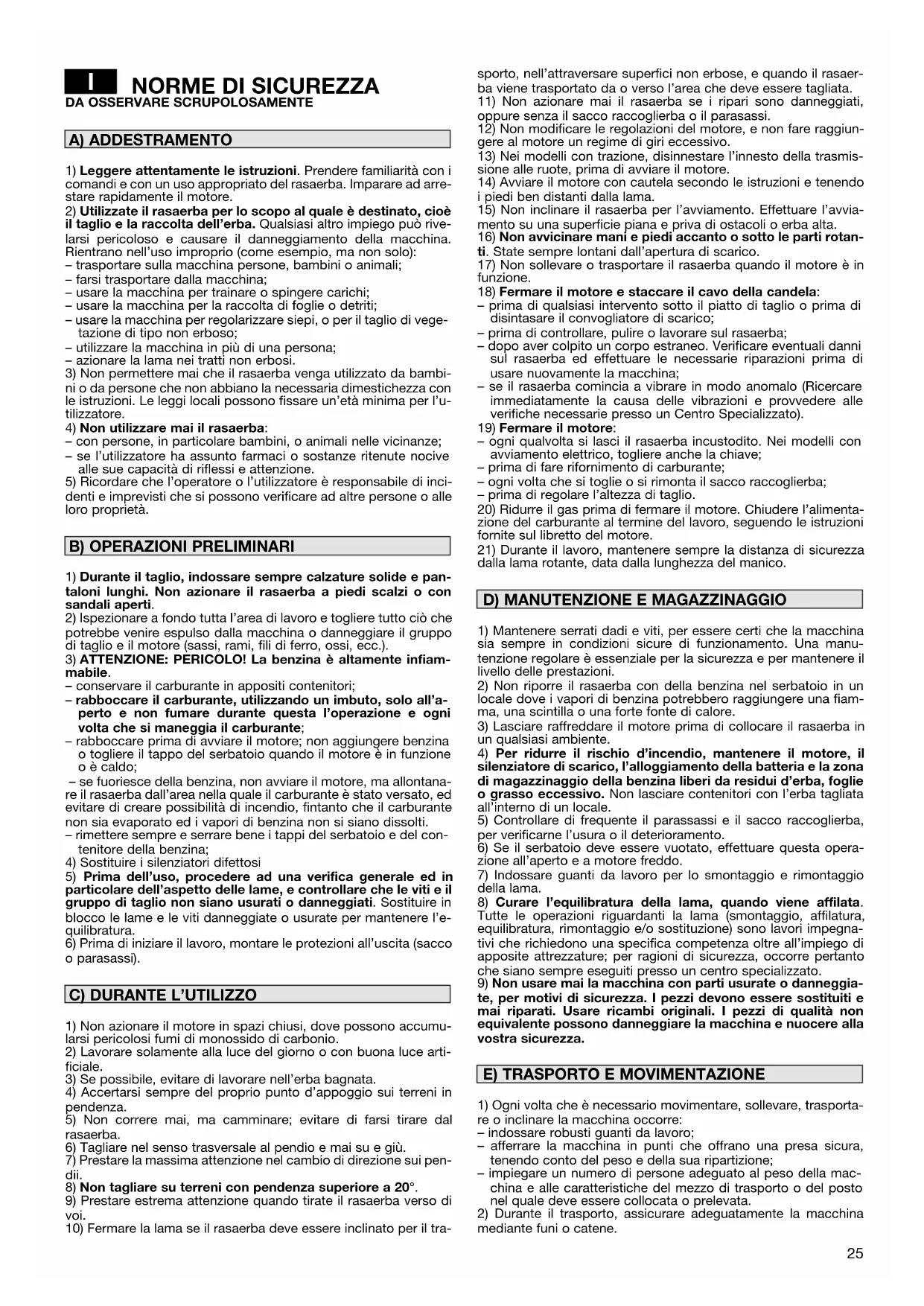

1) Leggere attentamente le istruzioni. Prendere familiarità con i

comandi e con un uso appropriato del rasaerba. Imparare ad arre- stare rapidamente il motore.

2) Utilizzate il rasaerba per lo scopo al quale è destinato, cioè

il taglio e la raccolta dell’erba. Qualsiasi altro impiego può rive- larsi pericoloso e causare il danneggiamento della macchina. Rientrano nell’uso improprio (come esempio, ma non solo): – trasportare sulla macchina persone, bambini o animali; – farsi trasportare dalla macchina; – usare la macchina per trainare o spingere carichi; – usare la macchina per la raccolta di foglie o detriti; – usare la macchina per regolarizzare siepi, o per il taglio di vege- tazione di tipo non erboso; – utilizzare la macchina in più di una persona; – azionare la lama nei tratti non erbosi.

3) Non permettere mai che il rasaerba venga utilizzato da bambi-

ni o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono fissare un’età minima per l’u- tilizzatore.

4) Non utilizzare mai il rasaerba:

– con persone, in particolare bambini, o animali nelle vicinanze; – se l’utilizzatore ha assunto farmaci o sostanze ritenute nocive alle sue capacità di riflessi e attenzione.

5) Ricordare che l’operatore o l’utilizzatore è responsabile di inci-

denti e imprevisti che si possono verificare ad altre persone o alle loro proprietà.

1) Durante il taglio, indossare sempre calzature solide e pan-

taloni lunghi. Non azionare il rasaerba a piedi scalzi o con sandali aperti.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che

potrebbe venire espulso dalla macchina o danneggiare il gruppo di taglio e il motore (sassi, rami, fili di ferro, ossi, ecc.).

3) ATTENZIONE: PERICOLO! La benzina è altamente infiam-

mabile. – conservare il carburante in appositi contenitori; – rabboccare il carburante, utilizzando un imbuto, solo all’a- perto e non fumare durante questa l’operazione e ogni volta che si maneggia il carburante; – rabboccare prima di avviare il motore; non aggiungere benzina o togliere il tappo del serbatoio quando il motore è in funzione o è caldo; – se fuoriesce della benzina, non avviare il motore, ma allontana- re il rasaerba dall’area nella quale il carburante è stato versato, ed evitare di creare possibilità di incendio, fintanto che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti. – rimettere sempre e serrare bene i tappi del serbatoio e del con- tenitore della benzina;

4) Sostituire i silenziatori difettosi

5) Prima dell’uso, procedere ad una verifica generale ed in

particolare dell’aspetto delle lame, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco le lame e le viti danneggiate o usurate per mantenere l’e- quilibratura.

6) Prima di iniziare il lavoro, montare le protezioni all’uscita (sacco

1) Non azionare il motore in spazi chiusi, dove possono accumu-

larsi pericolosi fumi di monossido di carbonio.

2) Lavorare solamente alla luce del giorno o con buona luce arti-

3) Se possibile, evitare di lavorare nell’erba bagnata.

4) Accertarsi sempre del proprio punto d’appoggio sui terreni in

5) Non correre mai, ma camminare; evitare di farsi tirare dal

6) Tagliare nel senso trasversale al pendio e mai su e giù.

7) Prestare la massima attenzione nel cambio di direzione sui pen-

8) Non tagliare su terreni con pendenza superiore a 20°.

9) Prestare estrema attenzione quando tirate il rasaerba verso di

10) Fermare la lama se il rasaerba deve essere inclinato per il tra-

sporto, nell’attraversare superfici non erbose, e quando il rasaer- ba viene trasportato da o verso l’area che deve essere tagliata.

11) Non azionare mai il rasaerba se i ripari sono danneggiati,

oppure senza il sacco raccoglierba o il parasassi.

12) Non modificare le regolazioni del motore, e non fare raggiun-

gere al motore un regime di giri eccessivo.

13) Nei modelli con trazione, disinnestare l’innesto della trasmis-

sione alle ruote, prima di avviare il motore.

14) Avviare il motore con cautela secondo le istruzioni e tenendo

i piedi ben distanti dalla lama.

15) Non inclinare il rasaerba per l’avviamento. Effettuare l’avvia-

mento su una superficie piana e priva di ostacoli o erba alta.

16) Non avvicinare mani e piedi accanto o sotto le parti rotan-

ti. State sempre lontani dall’apertura di scarico.

17) Non sollevare o trasportare il rasaerba quando il motore è in

18) Fermare il motore e staccare il cavo della candela:

– prima di qualsiasi intervento sotto il piatto di taglio o prima di disintasare il convogliatore di scarico; – prima di controllare, pulire o lavorare sul rasaerba; – dopo aver colpito un corpo estraneo. Verificare eventuali danni sul rasaerba ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina; – se il rasaerba comincia a vibrare in modo anomalo (Ricercare immediatamente la causa delle vibrazioni e provvedere alle verifiche necessarie presso un Centro Specializzato).

19) Fermare il motore:

– ogni qualvolta si lasci il rasaerba incustodito. Nei modelli con avviamento elettrico, togliere anche la chiave; – prima di fare rifornimento di carburante; – ogni volta che si toglie o si rimonta il sacco raccoglierba; – prima di regolare l’altezza di taglio.

20) Ridurre il gas prima di fermare il motore. Chiudere l’alimenta-

zione del carburante al termine del lavoro, seguendo le istruzioni fornite sul libretto del motore.

21) Durante il lavoro, mantenere sempre la distanza di sicurezza

dalla lama rotante, data dalla lunghezza del manico.

1) Mantenere serrati dadi e viti, per essere certi che la macchina

sia sempre in condizioni sicure di funzionamento. Una manu- tenzione regolare è essenziale per la sicurezza e per mantenere il livello delle prestazioni.

2) Non riporre il rasaerba con della benzina nel serbatoio in un

locale dove i vapori di benzina potrebbero raggiungere una fiam- ma, una scintilla o una forte fonte di calore.

3) Lasciare raffreddare il motore prima di collocare il rasaerba in

un qualsiasi ambiente.

4) Per ridurre il rischio d’incendio, mantenere il motore, il

silenziatore di scarico, l’alloggiamento della batteria e la zona di magazzinaggio della benzina liberi da residui d’erba, foglie o grasso eccessivo. Non lasciare contenitori con l’erba tagliata all’interno di un locale.

5) Controllare di frequente il parassassi e il sacco raccoglierba,

per verificarne l’usura o il deterioramento.

6) Se il serbatoio deve essere vuotato, effettuare questa opera-

zione all’aperto e a motore freddo.

7) Indossare guanti da lavoro per lo smontaggio e rimontaggio

8) Curare l’equilibratura della lama, quando viene affilata.

Tutte le operazioni riguardanti la lama (smontaggio, affilatura, equilibratura, rimontaggio e/o sostituzione) sono lavori impegna- tivi che richiedono una specifica competenza oltre all’impiego di apposite attrezzature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguiti presso un centro specializzato.

9) Non usare mai la macchina con parti usurate o danneggia-

te, per motivi di sicurezza. I pezzi devono essere sostituiti e mai riparati. Usare ricambi originali. I pezzi di qualità non equivalente possono danneggiare la macchina e nuocere alla vostra sicurezza.

1) Ogni volta che è necessario movimentare, sollevare, trasporta-

re o inclinare la macchina occorre: – indossare robusti guanti da lavoro; – afferrare la macchina in punti che offrano una presa sicura, tenendo conto del peso e della sua ripartizione; – impiegare un numero di persone adeguato al peso della mac- china e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata.

2) Durante il trasporto, assicurare adeguatamente la macchina

D) MANUTENZIONE E MAGAZZINAGGIO26

Per il motore e la batteria (se prevista) leggere i relativi manuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenuti nel te- sto e le rispettive figure (poste alle pagg. 2 - 3) è data dal numero che precede ciascun paragrafo. NOTA - La macchina può essere fornita con alcuni componenti già montati. ATTENZIONE - Lo sballaggio e il completamento del montaggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimenta- zione della macchina e degli imballi, avvalendosi sem- pre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti. Riportare il manico (1) nella posizione di lavoro e fis- sarlo ai supporti laterali dello chassis, utilizzando la bullo- neria (2) in dotazione come indicato nella figura. L’altezza del manico (1) è regolabile in tre diverse posizio- ni, ottenute introducendo i perni (3) in una delle tre coppie di fori previsti sui supporti. Le ghiere (4) delle maniglie (5) devono essere avvitate in modo da assicurare un fissaggio stabile del manico (1), senza richiedere uno sforzo eccessivo per bloccarle o sbloccarle. Serrare le maniglie (5) dopo la regolazione. Inserire la fune di avviamento (6) nella spirale di guida (7). Serrare il dado (8) per fissare la spirale (7). Introdurre il telaio (11) nel sacco (12) e agganciare tutti i profili in plastica (13), aiutandosi con un cacciavite, come indicato nella figura. L’acceleratore è comandato dalla leva (1). Le posi- zioni della leva sono indicate dalla relativa targhetta. Il freno della lama è comandato dalla leva (1), che dovrà essere tenuta contro il manico per l’avviamento e durante il funzionamento del rasaerba. Il motore si arresta al rilascio della leva. Nei modelli con trazione, l’avanzamento del rasaer- ba avviene con la leva (1) spinta contro il manico. Il rasaer- ba smette di avanzare al rilascio della leva. Il cambio di velocità (se previsto) è comandato dalla leva (1), le cui posizioni sono indicate dalla targhetta. La regolazione dell’altezza di taglio si ottiene sbloc- cando la leva (1) e sollevando o premendo lo chassis fino alla posizione desiderata, visibile attraverso l’apposita apertura ESEGUIRE L’OPERAZIONE A COLTELLO FERMO. Sollevare il parasassi e agganciare correttamente il sacco (1), come indicato nella figura.

2. DESCRIZIONE DEI COMANDI

Per l’avviamento, seguire le indicazioni del libretto del motore, quindi tirare la leva del freno della lama (1) con- tro il manico e dare un deciso strappo dalla manopola della fune di avviamento (2). L’aspetto del prato sarà migliore se i tagli saranno effettuati sempre alla stessa altezza e alternativamente nelle due direzioni.

CONSIGLI PER LA CURA DEL PRATO

Ogni tipologia di erba presenta caratteristiche diverse e può richiedere quindi diverse modalità per la cura del prato; leggere sempre le indicazioni contenute nelle confezioni delle sementi riguardo l’altezza di rasatura, rapportate alle condizioni di crescita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è composta da uno stelo e da una o più foglie. Se le foglie vengono tagliate completamente, il prato si danneggia e la ricrescita sarà più difficile. In linea generale, possono valere le seguenti indicazioni: – un taglio troppo basso provoca strappi e diradamenti nel tappeto erboso, con un aspetto “a macchie”; – in estate, il taglio deve essere più alto per evitare il dis- seccamento del terreno; – non tagliare l’erba quando è bagnata; ciò può ridurre l’ef- ficienza della lama per l’erba che vi si attacca e provo- care strappi nel tappeto erboso; – nel caso di erba particolarmente alta, è bene eseguire una prima rasatura alla massima altezza consentita dalla macchina, seguita da una seconda rasatura a distanza di due o tre giorni. Al termine del lavoro, rilasciare la leva (1) del freno e scollegare il cappuccio della candela (2). ATTENDERE L’ARRESTO DELLA LAMA prima di effettuare qualsiasi tipo di intervento IMPORTANTE – La manutenzione regolare e accurata è indispensabile per mantenere nel tempo i livelli di sicu- rezza e le prestazioni originali della macchina. Conservare il rasaerba in luogo asciutto.

1) Indossare robusti guanti da lavoro prima di ogni inter-

vento di pulizia, manutenzione o regolazione sulla mac- china.

2) Lavare accuratamente la macchina con acqua dopo

ogni taglio; rimuovere i detriti d’erba e il fango accumu- lati all’interno dello chassis per evitare che, disseccan- dosi, possano rendere difficoltoso il successivo avvia- mento.

3) Nel caso fosse necessario accedere alla parte inferiore,

inclinare la macchina esclusivamente dal lato indicato sul libretto del motore, seguendo le relative istruzioni.

4) Evitare di versare benzina sulle parti in plastica del

motore o della macchina per evitare di danneggiarle, e ripulire immediatamente ogni traccia di benzina even- tualmente versata. La garanzia non copre i danni alle parti in plastica causati dalla benzina. Ogni intervento sulla lama è opportuno che venga eseguito presso un Centro specializzato, che dispone delle attrezzature più idonee. Su questa macchina è previsto l’impiego di lame riportanti il codice: 81004381/1 Le lame dovranno sempre essere marcate . Data l’evolu- zione del prodotto, le lame sopra citate potrebbero essere sostituite nel tempo da altre, con caratteristiche analoghe

di intercambiabilità e sicurezza di funzionamento. Rimontare la lama (2) con il codice e la marcatura rivolte verso il terreno, seguendo la sequenza indicata nella figu- ra. Serrare la vite centrale (1) con una chiave dinamometrica, tarata a 35-40 Nm. Nei modelli con trazione, la giusta tensione della cinghia si ottiene per mezzo del dado (1), fino ad ottenere la misura indicata (6 mm). Per il lavaggio interno del rasaerba, utilizzare l’ap- posito attacco (1) per il tubo dell’acqua. Durante il lavaggio posizionarsi sempre dietro il manico del rasaerba. La tutela dell’ambiente deve essere un aspetto rilevante e prioritario nell’uso della macchina, a beneficio della convi- venza civile e dell’ambiente in cui viviamo. – Evitare di essere un elemento di disturbo nei confronti del vicinato. – Seguire scrupolosamente le norme locali per lo smalti- mento dei materiali di risulta dopo il taglio. – Seguire scrupolosamente le norme locali per lo smalti- mento di imballi, olii, benzina, batterie, filtri, parti dete- riorate o qualsiasi elemento a forte impatto ambientale; questi rifiuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materia- li. – Al momento della messa fuori servizio, non abbandona- re la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. In caso di qualsiasi dubbio o problema, non esitate a con- tattare il Servizio Assistenza più vicino o il Vostro Rivenditore.

ÊÔÚ¿ÙÂ Á¿ÓÙÈ· ÂÚÁ·Û›·˜.

• Damage related to conditions arising from lease or rent contracts. Cleaning, servicing and adjustment work is not covered by the guarantee. All repairs covered by the guarantee must be performed by a DOLMAR service centre.92 Assistenza tecnica d’officina, parti di ricambio e garan- zia Manutenzione e riparazioni La manutenzione e la riparazione di apparecchi moderni e di aggregati costruttivi di fondamentale importanza per la sicurezza richiedono una formazione specialistica, oltre ad utensili particolari e dispositivi di controllo specifici. Tutti gli interventi non riportati nelle presenti istruzioni d’uso devono essere eseguiti da un’officina specializzata o da un’officina autorizzata. Il tecnico specializzato è stato addestrato in modo appro- priato e dispone di esperienza ed attrezzatura necessarie per potervi offrire buone soluzioni a prezzi economici. Lo stesso tecnico potrà esservi anche di aiuto con buoni con- sigli. Il diritto alla rivendicazione della garanzia decade in caso di tentativi di riparazione eseguiti da terzi o da persone non autorizzate. Competenze Solo per apparecchi di marca Briggs&Stratton, Honda, Tecumseh e Robin Subaru, le prestazioni di officina, i pezzi di ricambio e la garanzia sono di competenza del produt- tore del motore o della relativa officina autorizzata. Per l’ap- parecchio è responsabile DOLMAR (motore escluso). Non sono interessati da tale regolamentazione generatori di corrente e tutti gli altri apparecchi che non assemblano nessuno dei motori sopra indicati. In tal caso la responsa- bilità è unicamente di competenza della DOLMAR. Pezzi di ricambio Il funzionamento continuativo affidabile e la sicurezza del vostro apparecchio dipendono anche dalla qualità dei pezzi di ricambio impiegati. Impiegate esclusivamente pezzi di ricambio originali. Solo i pezzi di ricambio vengono prodotti dal fabbricante stesso dell’apparecchio e garantiscono la miglior possibile qualità di materiale, l’esattezza dimensionale ed il perfetto funzionamento e sicurezza. Potrete rifornirvi di pezzi di ricambio ed accessori originali presso il vostro negoziante specializzato. Questi dispone

pure delle necessarie liste dei pezzi di ricambio, dalle quali si ricavano i numeri dei pezzi di ricambio. Egli viene tenuto sempre al corrente dei miglioramenti e di tutte le novità nel- l’ambito dell’offerta di pezzi di ricambio. Va inoltre ricordato che se si utilizzano componenti non ori- ginali decade la garanzia. Garanzia La DOLMAR garantisce una qualità ineccepibile e si assu- me i costi per interventi di ripasso con sostituzione di pezzi difettosi nel caso di difetti di materiale o di produzione con- statati entro il periodo di garanzia dalla data di acquisto. Vi preghiamo di tener conto del fatto che in alcuni paesi vigo- no speciali condizioni di garanzia. Per chiarimenti in merito rivolgetevi al vostro rivenditore. Nella sua qualità di rivendi- tore del prodotto egli si assume la garanzia per il prodotto stesso. Vi preghiamo di voler comprendere che in seguito alle seguenti cause di danni non può venir assunta nessuna garanzia:

• Non vengono rispettate le istruzioni d’impiego.

• Vengono trascurati i necessari interventi di manutenzio- ne e pulizia.

• Danni insorti in seguito ad una regolazione del carbura- tore non effettuata a regola d’arte.

• Logorio dovuto a normale usura.

• Chiaro caso di sovraccarico con permanente violazione del limite superiore di capacità di prestazione.

• Uso di violenza, maneggiamento non a regola d’arte, uso improprio e accidente.

• Danni derivanti da surriscaldamento in seguito a deposi- to di sporco sulla scatola del ventilatore.

• Interventi di persone non appositamente addestrate o riparazioni non eseguite a regola d’arte.

• Impiego di pezzi di ricambio non appropriati o pezzi di ricambio non originali DOLMAR, quando tali pezzi pro- vocano danni.

• Impiego di combustibili impropri o deteriorati da giacen- za prolungata.

➊ “Mulching” – Sminuzzamento e deposizione dell’er- ba sul prato ➋ Taglio e raccolta dell’erba tagliata ➌ Taglio ed espulsione dell’erba tagliata

1) Questo foglio di istruzioni integra le informazioni

contenute nel manuale di istruzioni della macchina e ne diventa parte integrante, quando viene impiegato l’ac- cessorio per “mulching”.

2) L’applicazione dell’accessorio per “mulching” modi-

fica il sistema tradizionale di taglio ed eventuale raccol- ta o espulsione dell’erba tagliata previsto originariamen- te sulla macchina.

3) L’applicazione dell’accessorio e l’impiego della mac-

china attrezzata per “mulching” devono avvenire nel pieno rispetto delle norme di sicurezza previste sul manuale di istruzioni della macchina e delle indicazioni fornite a fronte delle varie situazioni d’uso e manuten- zione. B) Norme d’uso

1) Il montaggio e lo smontaggio dell’accessorio devono

sempre avvenire a motore spento, dopo aver tolto la chiave di avviamento (se prevista), o scollegato il cap- puccio della candela del motore.

2) Applicare l’accessorio per “mulching” assicurandosi

del corretto fissaggio e della stabilità delle parti monta- te.

3) Anche con l’accessorio per “mulching” applicato,

occorre sempre lavorare con il sacco di raccolta o il parasassi correttamente montati.

4) Evitare sempre di asportare una ingente quantità

d’erba per evitare di intasare il piatto di taglio e per non sovraccaricare il motore e gli organi di taglio. Adeguare la velocità di avanzamento alle condizioni del prato e alla quantità di erba asportata.

ISTRUZIONI DI MONTAGGIO E SMONTAGGIO

Montaggio Sollevare il parasassi e introdurre il tappo deflettore (1) nella bocca di uscita tenendolo leggermente inclinato verso il basso; quindi spingerlo a fondo fino all’arresto della parte inferiore dell’impugnatura (2) contro la scoc- ca. Smontaggio Sollevare il parasassi e rimuovere il tappo deflettore (1). I119
