MANUAL DE USUARIO ClimateLineAir Oxy ResMed

ClimateLineAir™ es un tubo de aire calefactable que proporciona la temperatura deseada en su máscarilla. ClimateLineAir Oxy es una variante de ClimateLineAir que tiene un conector de oxígeno incorporado para conectar un suministro de oxígeno suplementario.

Cuando se utiliza con el humidificador HumidAir™, el tubo de aire calefactable ClimateLineAir le permite utilizar la función Control clima. La función Control clima está diseñada para hacer el tratamiento más cómodo al permitir una temperatura constante y mantener la humedad.

Indicaciones de uso

El tubo de aire calefactable ClimateLineAir está diseñado para utilizarse con los dispositivos AirSense10 / AirCurve10y Lumis™. Lea este manual del usuario entero junto con el manual del usuario de su dispositivo, antes de usar su tubo de aire calefactable ClimateLineAir.

Notas:

• No pueden obtenerse todos los tipos de tubos de aire en todas las regiones.
  • Lumis no incluye S9 ^TM Lumis Tx.

Configuración

1. Asegúrese de que el dispositivo esté conectado y encendido.
2. Sostenga el manguito del tubo de aire y alinee el conector del tubo de aire con el puerto del conector.
3. Presione el manguito hasta que el conector encaje en su sitio. ClimateLineAir conectado aparecerá brevemente en la pantalla del dispositivo.
4. Conecte la mascarilla montada al extremo libre del tubo de aire.

ADVERTENCIA

Asegúrese de que dispone el tubo de aire, de modo que no se enrosque alrededor de la cabeza o el cuello.

Configuración con oxígeno suplementario

Para configurar ClimateLineAir Oxy con oxígeno suplementario, siga los pasos descritos en la sección de configuración y los siguientes pasos adicionales.

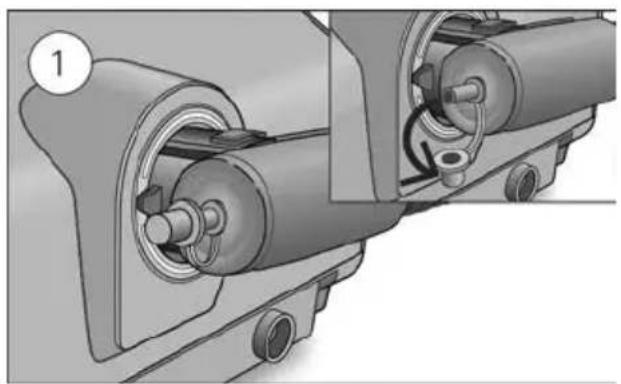

1. Retire la tapa del conector del oxígeno.

2. Conecte el tubo de suministro de oxígeno al conector del oxígeno.

Asegúrese de que esté bien conectado.

ADVERTENCIA

No debe utilizarse oxígeno suplementario mientras se está fumando o en presencia de una llama expuesta.

Notas:

- Antes de añadir oxígeno, familiarícese con las advertencias específicas relacionadas con el uso de oxígeno suplementario. Estas pueden encontrarse al final de su manual de usuario.

- Si usa ClimateLineAir Oxy sin oxígeno suplementario, asegúrese de que la tapa del conector del oxígeno esté firmemente conectada.

Climate Control

Climate Control es un sistema inteligente que controla el humidificador y el tubo de aire caliente ClimateLineAir para suministrar niveles de temperatura y humedad constantes y cómodos durante el tratamiento.

Destinado a prevenir la sequedad de la nariz y la boca, mantiene la temperatura y la humedad relativa configuradas mientras duerme. Climate Control puede configurarse en Auto o en Manual, y solo está disponible cuando el ClimateLineAir y el humidificador HumidAir están conectados.

Auto de Control clima

La opción Auto de Control clima es el ajuste predeterminado y recomendado. La opción Auto de Control clima está diseñada para que el tratamiento sea lo más fácil posible, de modo que no sea necesario cambiar los ajustes de temperatura o humedad.

La temperatura del tubo se fija en Auto (27 °C) y Control clima ajusta la salida del humidificador para mantener un nivel de humedad constante y cómodo de un 85 % de humedad relativa, al tiempo que protege frente a la precipitación (gotas de agua en el tubo de aire y la mascarilla).

Temperatura del tubo

Con la opción Auto de Climate Control, no hay necesidad de cambiar ningún ajuste, pero si siente demasiado caliente o frío el aire en la mascarilla, puede ajustar la temperatura del tubo hasta encontrar el valor que le resulte más cómodo. Puede ajustar la temperatura del tubo a cualquier valor entre 16 °C y 30 °C, o apagarlo completamente.

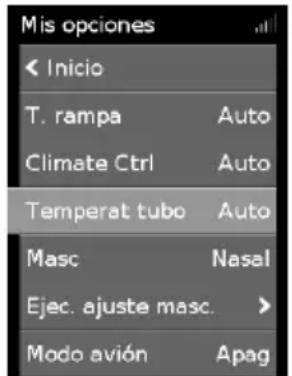

Mis opciones Inicio T. rampa Auto Climate Ctrl Auto Temperat tubo Auto Masc Nasal Ejec. ajuste masc. Modo avión Apag

Mis opciones Temperat tubo Auto

Para ajustar la temperatura del tubo:

1. En Mis opciones, gire el botón para resaltar Temperat tubo y, a continuación, pulse el botón.
2. Gire el botón para ajustar la temperatura y pulse el botón para guardar el cambio.

Opción Manual de Climate Control

Diseñada para ofrecerle más flexibilidad y control sobre sus ajustes, la opción Manual de Climate Control le permite ajustar la temperatura y la humedad a la configuración que le resulte más cómodo.

En la opción Manual de Climate Control, la temperatura del tubo y el nivel de humedad pueden ajustarse de manera independiente; sin embargo, la protección frente a la precipitación no está garantizada. Si se produce precipitación, trate primero de aumentar la temperatura del tubo. Si la temperatura sube mucho (aire demasiado caliente) y la precipitación continúa, intente eliminarla disminuyendo la humedad.

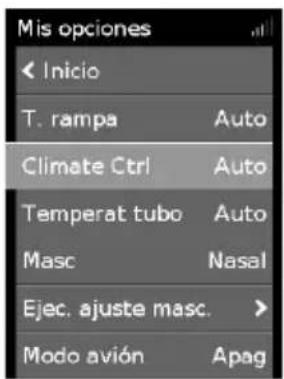

Mis opciones < Inicio T. rampa Auto Climate Ctrl Auto Temperat tubo Auto Masc Nasal Ejec. ajuste masc. > Modo avión Apag

Mis opciones Climate Ctrl ◀ Cancelar Auto Manual

Para cambiar a la opción Manual de Control clima:

1. En Mis opciones, gire el botón para resaltar Climate Ctrl y, a continuación, pulse el botón.
2. Gire el botón para seleccionar Manual y, a continuación, pulse el botón para guardar el cambio.

Nivel Humedad

El humidificador humedece el aire y está diseñado para hacer que el tratamiento sea más cómodo. Si tiene la nariz o la boca secas, aumente la humidificación. Si hay humedad en la mascarilla, reduzca la humidificación.

Puede configurar Nivel Humedad en Apagado o entre 1 y 8, donde 1 es el ajuste de humedad más bajo y 8 es el ajuste de humedad más alto.

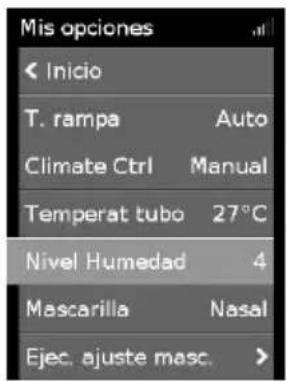

Mis opciones < Inicio T. rampa Auto Climate Ctrl Manual Temperat tubo 27°C Nivel Humedad 4 Mascarilla Nasal Ejec. ajuste masc.

Mis opciones Nivel Humedad 4

Para ajustar el nivel de humedad:

1. En Mis opciones, gire el botón para resaltar Nivel Humedad y, a continuación, pulse el botón.
2. Gire el botón para ajustar el nivel de humedad y pulse el botón para guardar el cambio.

Si ha estado usando la opción Manual de Control clima y quiere volver a la opción Auto, siga las instrucciones a continuación.

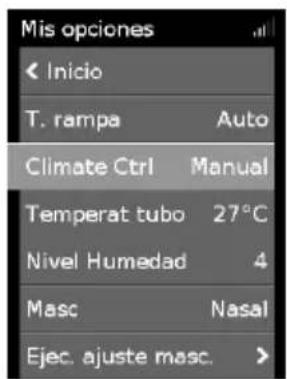

Mis opciones Inicio T. rampa Auto Climate Ctrl Manual Temperat tubo 27°C Nivel Humedad 4 Masc Nasal Ejec. ajuste masc.

Mis opciones Climate Ctrl < Cancelar Auto Manual

Para cambiar a la opción Auto de Control clima:

1. En Mis opciones, gire el botón para resaltar Climate Ctrl y, a continuación, pulse el botón.
2. Gire el botón para seleccionar Auto y, a continuación, pulse el botón para guardar el cambio.

El cuidado de su ClimateLineAir

Es importante que limpie con regularidad su tubo de aire para asegurarse de que recibe un tratamiento óptimo. Las secciones siguientes le ayudarán con la desconexión, la limpieza, la comprobación y la conexión de nuevo del tubo de aire.

Desconexión

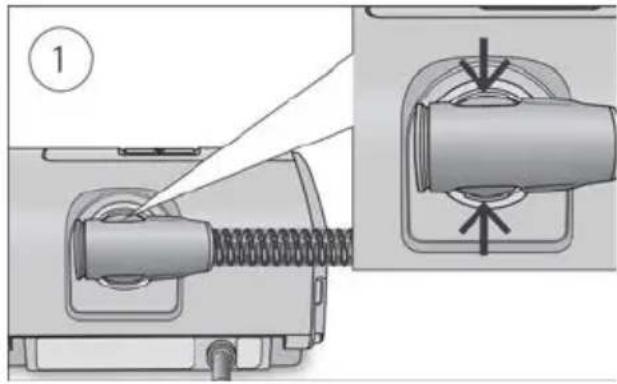

1. Sostenga el manguito del tubo de aire, aplique presión suave a los botones de liberación y tire de él hacia fuera del dispositivo.
2. Sostenga el manguito del tubo de aire y la pieza pivotante de la mascarilla, y sepárelos con cuidado.

Nota: Solamente sostenga y tire del manguito del tubo de aire. No sostenga y tire del tubo propiamente dicho ya que ello podría causar daños.

Limpieza

Deberá limpiar el tubo de aire como se describe una vez a la semana.

1. Lave el tubo de aire en agua tibia con un detergente suave. No lave el tubo de aire en una lavadora ni en un lavavajillas.
2. Enjuague a fondo el tubo de aire y déjelo secar alejado de la luz solar directa o del calor.

Comprobación

Deberá comprobar con regularidad que el tubo de aire no presente daños. Cámbielo si detecta orificios, rasgaduras o grietas.

Reconexión del tubo de aire

Cuando el tubo de aire esté seco, podrá volver a conectarlo al dispositivo.

1. Conecte firmemente el tubo de aire a la salida de aire de la parte posterior del dispositivo.
2. Conecte firmemente el extremo libre del tubo de aire a la mascarilla montada.

Solución de problemas

Si tiene problemas, consulte el apartado de solución de problemas en el manual del usuario de su dispositivo o en www.resmed.com.

Todo incidente grave que se produzca relacionado con este dispositivo deberá comunicarse a ResMed y a la autoridad competente del país.

Especificaciones técnicas

Condiciones ambientales

Temperatura de funcionamiento:	+5 °C a +35 °CNota: El flujo de aire para la respiración generado por este dispositivo terapéutico puede alcanzar una temperatura superior a la ambiente. El dispositivo sigue siendo seguro en condiciones de temperatura ambiente extrema (40 °C).
Humedad de funcionamiento:	Del 10 % al 95 % de humedad relativa sin condensación
Altitud de funcionamiento:	Nivel del mar a 2591 m; intervalo de presión del aire de 1013 hPa a 738 hPa
Temperatura de almacenamiento y transporte:	De -20 °C a +60 °C
Humedad de almacenamiento y transporte:	Del 5 % al 95 % de humedad relativa sin condensación

Compatibilidad electromagnética / Valores de resistencia al flujo y distensibilidad del tubo de aire

Consulte el manual del usuario del dispositivo o ResMed.com.

Temperatura

Intervalo de temperatura:	De +16 °C a +30 °C
Valor de corte:	+41 °C

Rango de presión de funcionamiento

Tubo de aire	Material	Longitud	Diámetro interior
ClimateLineAir	Componentes eléctricos y de plástico flexible	2 m	15 mm
ClimateLineAirOxy	Componentes eléctricos y de plástico flexible	1,9 m	19 mm
Vida prevista
ClimateLineAir,	ClimateLineAir Oxy 6 meses

Símbolos

Los siguientes símbolos podrían aparecer en el producto o en el envase.

REF Número de catálogo. LOT Código de lote. Rx Only Solo

bajo prescripción facultativa (en los EE. UU., la ley federal exige que estos dispositivos los vendan únicamente médicos o por

orden de estos). Límites de humedad. Límites de

temperatura. 70 kPa 106 kPa Limitación de presión atmosférica.

Logotipo de control de la contaminación de China 1.

Logotipo de control de la contaminación de China 2.

Importador. Dispositivo médico.

Consulte el glosario de símbolos en ResMed.com/symbols.

Información medioambiental

Este dispositivo debe eliminarse por separado, no como residuo municipal sin clasificar. Para desechar el dispositivo, debe hacer uso de los sistemas correspondientes de recogida de basura, reutilización y reciclaje que haya disponibles en su región. El uso de estos sistemas de recogida de basura, reutilización o reciclaje tiene por objeto reducir la presión sobre los recursos naturales e impedir que haya sustancias peligrosas que dañen el medio ambiente.

Si necesita información sobre estos sistemas de eliminación, póngase en contacto con los gestores de residuos de su región. El símbolo de cubo de basura tachado le invita a usar estos sistemas de eliminación. Si necesita información sobre la recogida

y eliminación de su dispositivo de ResMed, póngase en contacto con su oficina de ResMed, su distribuidor local o visite ResMed.com/environment.

Garantía limitada

Consulte el manual del usuario de su dispositivo.
